Разновидности запорной арматуры, ее назначение и устройство

Какая бывает трубопроводная арматура: виды и назначение

В зависимости от вида трубопроводные арматуры выполняют различные функции:

Запорная.

Одна из самых востребованных. Служит для полного перекрытия потока рабочей среды, поэтому основным качеством и базовым показателем является герметичность и ее ресурс. Положения, в котором может находиться данная арматура, – «открыто» или «закрыто», промежуточного нет.

Применяются такие виды трубопроводной арматуры в авиации, морском транспорте, в аппаратах, которые используют на большой глубине, космической технике, атомной энергетике и, конечно же, в магистральных газопроводах и нефтепроводах.

На сегодняшний день трубопроводы являются довольно непростыми сооружениями, поэтому при малейших нарушениях в работе возможен сбой во всем процессе, что может послужить причиной к тяжелейшим финансовым и природоохранным последствиям.

Интересный факт, что сочетание слов «запорная задвижка» в речи не используют, как не используют и слова «запорный», «запорная» с названием какого-то типа арматуры. И это относится не только к задвижкам.

Обратная.

Называть ее арматурой обратного действия не рекомендуется. Такая система предназначается для предотвращения обратного потока рабочей среды с помощью автоматического воздействия.

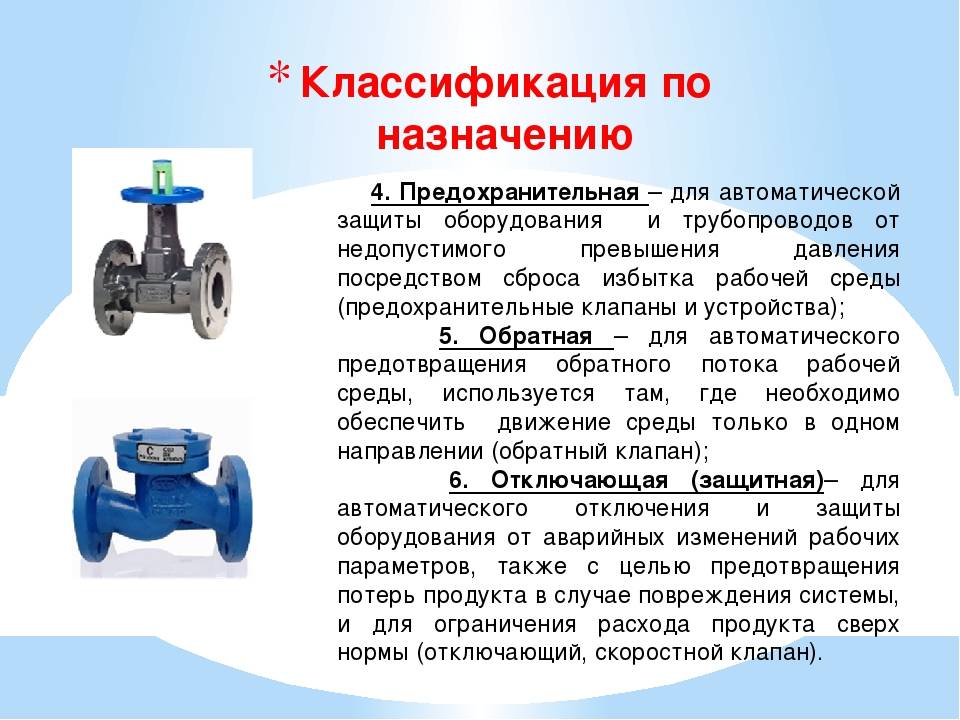

Предохранительная.

Благодаря автоматическому сбросу избытков рабочей среды, назначение предохранительной арматуры состоит в том, что она защищает оборудование от превышения давления или иных параметров, которые могут привести к аварии. Встретить предохранительную арматуру можно на паровом котле в качестве предохранительного клапана

Важность ее очень велика – она обеспечивает стабильную деятельность трубопровода, а также установок индустриального и энергетического направления. Предохранительная арматура помогает избежать, предотвратить и свести на нет результат выхода за пределы возможного параметров рабочей среды, которые возникают из-за неисправности оснащения, в результате ошибок персонала, из-за физических процессов, которые происходят внутри самого оборудования или внешнего воздействия.. Распределительно-смесительная

Распределительно-смесительная.

Распределительно-смесительная арматура подходит для распределения потока по различным направлениям, в данном случае трубопроводная система будет называться распределительной. В случае, когда арматура предназначена только для смешивания потока рабочей среды, название данного агрегата будет «смесительная арматура». Когда арматура выполняет обе функции сразу, то она называется распределительно-смесительная.

Регулирующая.

Существенную роль в трубопроводе играет регулирующая арматура, назначение которой – возможность регулирования параметров рабочей среды. Это приводит к безопасности технологических процессов и формирует довольно сложные производственные цепочки, которые могут состоять из множества компонентов. Преимуществами регулирующей арматуры являются обеспечение нормальных условий для функционирования и хорошей управляемости оборудования. Данная арматура благодаря своим характеристикам может использоваться на таких ответственных объектах, как АЭС. Используется она самостоятельно либо в сочетании с запорной.

Отключающая.

Отключающая арматура в некоторых источниках называется защитной. На чувствительных объектах возможен перепад давления, поэтому для того, чтобы скорость течения рабочей среды можно было полностью перекрыть, используют данную отключающую (защитную) арматуру. Преимуществом данной арматуры является то, что она способна отключить конкретный элемент, в отличие от предохранительной арматуры, где поток рабочей среды стравливается.

Существует комбинированная трубопроводная арматура. В нее входят функции тех видов арматур, которые были перечислены выше. По названию можно легко понять, какое назначение они выполняют. Примерами видов трубопроводных арматур могут послужить: запорно-регулирующая арматура (не надо называть ее запорно-дроссельной) или запорно-обратная арматура.

В качестве обратной арматуры также применяется невозвратно-управляемая и невозвратно-запорная. Функции, которые они выполняют: принудительное полное закрытие хода запирающего элемента (невозвратно-запорная арматура) или помимо закрытия еще и ограничение хода (невозвратно-управляющая арматура).

Читайте материал по теме: Угловые краны для радиатора

Обучение и контроль персонала по охране труда

Обучение и контроль персонала по вопросам охраны труда имеет ключевое значение для обеспечения безопасности работников. Регулярное обучение обеспечивает повышение уровня знаний, позволяет ознакомить персонал с правилами и инструкциями по безопасности, а также современными методами и техниками профилактики травматизма.

Обучение должно быть доступным и систематическим, включая все сотрудников компании, независимо от должности и стажа работы

Важно также проводить регулярные проверки знаний и уровня подготовки персонала по охране труда, чтобы убедиться в их готовности к соблюдению требований безопасности на рабочем месте

Для эффективного контроля и обучения персонала можно использовать различные методы. Например, проводить лекции и тренинги с демонстрацией практических навыков и наглядными примерами. Также полезными могут быть учебные материалы в виде брошюр или видеоуроков, которые сотрудники могут изучать самостоятельно.

Организация системы контроля и обучения персонала по охране труда требует внимания и поддержки со стороны руководства компании. Ответственность за обучение и контроль должна быть четко распределена между специалистами по охране труда и руководителями подразделений. Такая система позволит обеспечить безопасную работу персонала и снизить риски возникновения травматических ситуаций.

Назначение и устройство

Основное назначение запорной арматуры — надежное отключение участка трубопровода или других трубопроводов и присоединенных к нему устройств от потока транспортируемой по ним среды, обеспечивая тем самым безопасность планируемых работ. Помимо перекрытия (отсечки) среды, циркулирующей в системе, клапаны имеют и другое назначение. С его помощью вы можете регулировать, распределять, смешивать и удалять использованные носители.

В соответствии с конструкцией трубы подбирают тип и параметры потока среды, необходимые запорно-регулирующие и отводящие устройства. Например, они должны соответствовать давлению в системе, типу и температуре среды, конструктивным особенностям трубопроводов (диаметру, типу соединений) и отвечать всем требованиям безопасности. По договоренности запирающие устройства делятся на несколько групп.

• Общее назначение. Применяется на водопроводах и паропроводах, в газопроводах городских сетей и системах отопления.
• Спец. Назначение. Применяется при высоком давлении, а также в случаях низких или высоких температур, токсичности, вязкости, коррозионной активности, радиоактивности и абразивности транспортируемых веществ.
• Целевое приспособление. Предназначен для отдельных случаев в соответствии с техническим регламентом.
• Сантехнические работы. Фитинги малых диаметров для бытовой техники.
• Судовая. Им оснащаются морские и речные суда, и изготавливаются с учетом конкретных условий эксплуатации.
• Уникальный. Изготавливается по специальному заказу для промышленных и экспериментальных установок.

Существуют такие виды запорных устройств:

• задвижки с чугунными и стальными корпусами;
• запорная или запорно-регулирующая арматура;
• краны различных типов и агрегатов;
• поворотные затворы;
• регулирующие клапаны;
• продукты безопасности и безопасности.

Все перечисленные запорные устройства аналогичны по конструкции. Они представляют собой герметичный корпус с расположенным внутри него запорным устройством. Это устройство должно герметично закрывать трубопровод, на котором оно установлено, разделяя его на части — участки до клапана по ходу среды и после него. В состав запорного узла входят два основных рабочих органа: седло и механизм запорного органа.

Эти два устройства, соприкасаясь своими уплотняющими поверхностями, создают препятствие движению среды, используемой в трубопроводе. Помимо запорной части арматура имеет детали соединения с трубопроводом: фланцы, трубы с резьбой, гладкие трубы под сварное соединение.

Виды и типы

ЗА, исходя из области эксплуатации, разделяется на следующие виды:

1. Промышленная – применяется на производствах, для контроля поступления различного рода веществ, что требует от ЗА повышенных показателей износостойкости и герметичности.
2. Сантехническая – предназначена для контроля подачи воды, находящейся под небольшим давлением, что не требует от нее наличия особенных характеристик.
3. ЗА, используемая в кораблестроении, относится к категории судовой и имеет множество разновидностей механизмов, управляемых как вручную, так и дистанционно. Это позволяет держать под контролем все системы корабля, как в море, так и в судовых доках, во время ремонта.
4. Специальная ЗА. Менее распространенный вид ЗА, из-за специфичности своего применения. Специальная запорная арматура подвергается воздействию агрессивных веществ, что подразумевает применение нестандартных подходов при ее создании. Специальная ЗА применяется в химической, атомной или энергетической отрасли.

В зависимости от выполняемых во время эксплуатации функций выделяют:

• Защитную запорную арматуру – предназначенную для защиты трубопроводной системы во время форс-мажорных ситуаций.
• Контрольную – основное предназначение ее заключается в определении уровня жидкости или любого другого вещества в трубопроводе.
• Предохранительную – использование ее необходимо для поддержания давления в трубопроводе и избавления от его излишков. Предохранительная ЗА также препятствует подаче вещества в обратном направлении, если это не предусмотрено системой.
• Распределительно-смесительная – в случае необходимости помогает системе перераспределять поток вещества по разным направлениям или объединять несколько потоков в один.

Если разделять запорную арматуру по конструктивным особенностям, то выделяют следующие типы:

1. вентили;
2. задвижки;
3. краны;
4. затворы;

Материалы и комплектующие

Используемые материалы для изготовления запорной арматуры и комплектующих деталей должны соответствовать общим техническим условиям согласно стандартам Центрального конструкторского бюро арматуростроения (ЦКБА) «Арматура трубопроводная. Общие технические условия», введённым в действие с января 2006 года, а также действующим национальным стандартам и отраслевым ТУ. Главный критерий в выборе материала для корпуса любой арматуры – его прочность. Корпус является основой для установки в него всех других деталей. Это как фундамент в строительстве – несущая конструкция для целого здания.

Корпуса большинства трубопроводных запорных устройств изготавливают чугунными или стальными. Иногда применяются для этого и другие металлические материалы: в продаже встречаются бронзовые, медные, алюминиевые и латунные краны и вентили для бытовых устройств. Арматура из цветных металлов и их сплавов имеет хорошую особенность – она не подвержена коррозии и имеет хороший внешний вид.

Самый экономичный материал для арматуры – пластмасса, объединяющая под своим общим названием изделия из ПВХ (поливинилхлорида), полипропилена, полиэтилена и других искусственных сплавов пластического материала. Но такая арматура не может выдержать высокого давления и температур, так как не отличается прочностью. Но для труб небольшого диаметра и низких давлений это вполне подходящая альтернатива металлическим изделиям. Кроме дешевизны, трубопроводы и арматура из пластмассы ценны своей стойкостью к коррозии – главного бича однотипных устройств из стали.

Для литья корпусов арматуры применяют ковкий, серый или высокопрочный чугун в зависимости от области и условий применения конкретного изделия. Арматура с чугунным корпусом из-за своей хрупкости не применяется при высоких давлениях в трубопроводах, а также там, где возможно возникновение гидравлических ударов и резких перепадов температуры. В таких ситуациях чугунный корпус может просто лопнуть.

Стальные корпуса выполняются из различных марок стали: легированной, жаропрочной и углеродистой. Для изготовления корпусов арматуры, устанавливаемой на трубопроводах с агрессивными веществами или имеющей особо чистую рабочую среду, используют нержавеющую сталь с высокой стойкостью к коррозии. Корпуса из жаропрочной стали используются для арматуры, работающей в условиях повышенных температур рабочей среды. Использование того или иного материала, а также конструкция и тип фланца обусловлены рядом факторов, основные из которых следующие:

• условный диаметр трубопроводов;
• давление рабочей среды;
• направление потока;
• температурные условия.

Уплотнительным материалом служат:

• металлические изделия в виде колец, обладающие коррозионной устойчивостью, антифрикционными свойствами, хорошо обработанные (сталь, латунь, бронза, монель);
• наплавления из различных твёрдых сплавов: стеллит (сплав кобальта), сормайт (сплавы на основе железа);
• неметаллические изделия (резиновые и резинометаллические кольца, полимерные уплотнения);
• уплотняющие набивки из материала растительного происхождения (хлопковое и льняное волокно), талька, стекловолокна;
• фторопласт и графит для сальниковых уплотнений в условиях агрессивной и высокотемпературной рабочей среды;
• листовая резина, паранит и фторопласт для прокладок.

Чугунная и стальная арматура, снабжённая фланцами, имеет неоспоримые преимущества в части герметичности, ремонтопригодности и прочности трубопроводной сети по сравнению с бесфланцевой. Но масса и габариты такой арматуры иногда достигают больших величин (в тоннах и нескольких метрах соответственно). К этому ещё нужно прибавить управляющие устройства (ручной маховик, электропривод или пневмопривод, навешиваемые на арматуру). Фланцы приводят к повышенным показателям расхода металла и трудоёмкости при их изготовлении.

Разновидности арматуры запорного типа

Различают следующие типы запорной трубопроводной арматуры:

• краны;
• вентили (клапаны);
• задвижки;
• заслонки.

Классификация кранов

Запорные краны преимущественно предназначены для бытовых трубопроводов с малым давлением.

Устройство запорной арматуры-крана следующее:

• корпус;
• запорный элемент;
• рукоять;
• набор уплотнительных прокладок.

Элементы, входящие в состав запорного крана

Классификация устройств может быть произведена по нескольким признакам:

• типу запорного элемента;
• методу установки.

Элементом, перекрывающим поток проходящей среды, может быть:

• шар. В соответствие с этим кран носит название шаровой (рисунок выше);
• конус в виде пробки (пробковый кран).

Запорный кран пробкового вида

Крепиться к трубопроводу краны могут:

муфтовым способом. Фиксирующие гайки наворачиваются на подготовленную на трубе резьбу;

Кран, устанавливаемый на резьбу

• фланцевым способом. В качестве фиксирующих элементов выступают фланцы, соединяемые между собой болтами;
• методом сварки.

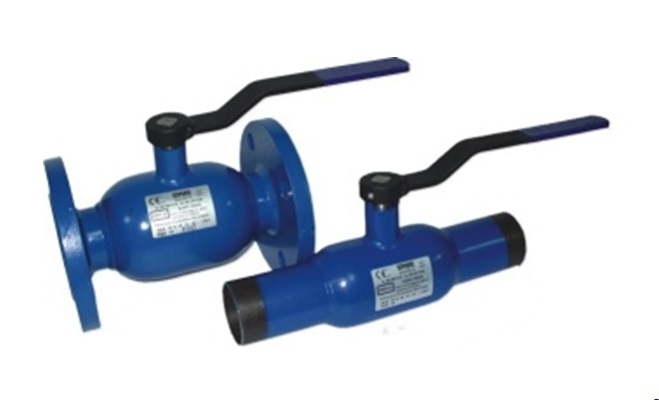

Устройства, устанавливаемые на фланцы и методом сварки

Каждый кран имеет свое условное обозначение. На маркировке, нанесенной на корпус устройства, в обязательном порядке отражаются:

• диаметр условного прохода (DN);
• условное давление, на которое рассчитано устройство (РN);
• материал, примененный для изготовления крана;
• предприятие-изготовитель;
• дополнительные справочные материалы (дата изготовления, номер партии и так далее).

Условные обозначения основных параметров крана

Если знать маркировку, то всегда можно самостоятельно подобрать запорное устройство.

Использование вентилей

Запорный клапан (вентиль) состоит из корпуса с двумя концами для крепления устройства и седла, перекрываемого затвором.

Клапан для перекрытия трубопровода

Основная отличительная особенность вентиля от крана – это высокий класс герметичности, что позволяет использовать устройство на газопроводах.

Клапан, как и кран, может присоединяться к трубопроводу при помощи муфт, фланцев или сварки.

Выпускаются вентили, приводимые в действие:

• маховиком (ручное управление);
• электроприводом (электронное управление), в том числе и с помощью дистанционного пульта управления.

Маркировка запорной арматуры – вентиля также содержит:

• условное обозначение модели устройства;
• проход;
• обозначение типа присоединения к трубопроводу;
• давление;
• материал исполнения;
• климатическое исполнение;
• документ, на основании которого вентиль изготовлен.

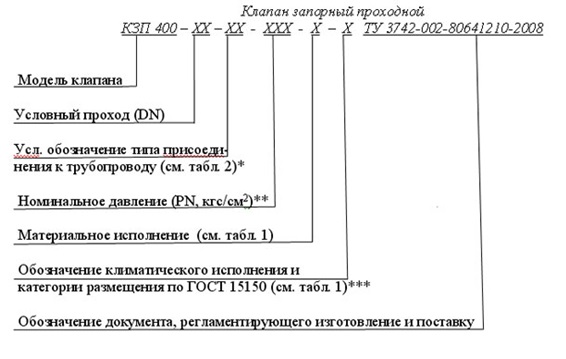

Обозначение параметров вентиля

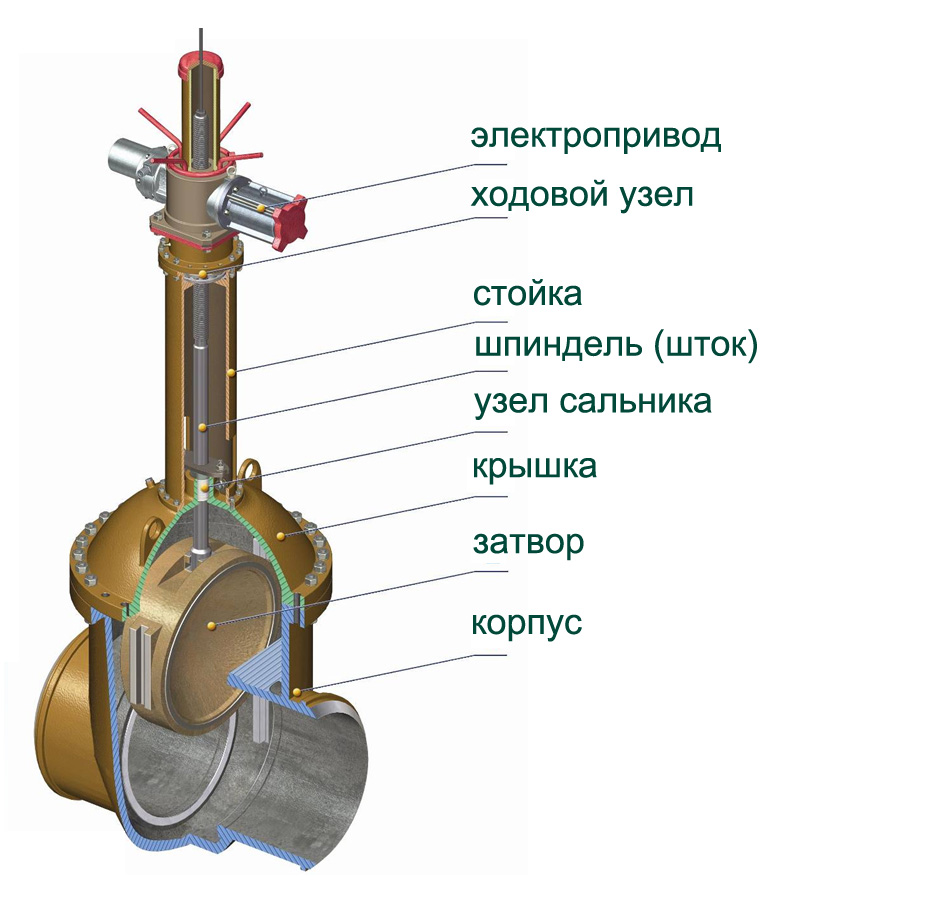

Предназначение и разновидности задвижек

Наиболее часто используемым элементом любых трубопроводов является задвижка. Устройство представляет собой корпус и крышку, между которыми располагается затвор.

Простейший вид запорной арматуры

Назначение запорной арматуры – задвижки – любые трубопроводы, диаметр которых варьируется от 15 мм до 2000 мм.

Преимуществами устройства, по сравнению с другими видами запорной арматуры, являются:

• простота обслуживания и конструкции;
• небольшие размеры;
• малое сопротивление.

Задвижки могут изготавливаться из следующих материалов:

• стали;
• чугуна;
• цветных металлов и сплавов из них.

Управление задвижками происходит:

• ручным способом (вращением рукояти);
• электроприводом;
• гидроприводом.

Задвижки с электроприводом или гидроприводом преимущественно устанавливаются на промышленные трубопроводы.

Обозначение запорной арматуры (задвижки) определяет:

• вид и наименование устройства;
• условный рабочий диаметр;
• максимальное давление в системе;
• тип привода;
• положение устройства в рабочем состоянии;
• категорию размещения;
• климатическое исполнение;
• тип соединения устройства с трубопроводом.

Обозначение параметров задвижки

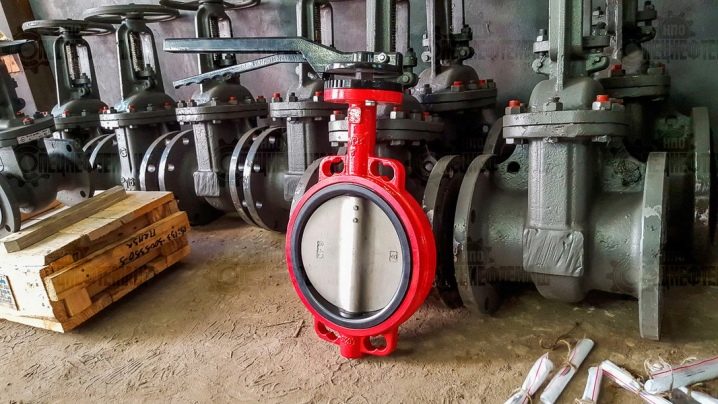

Назначение заслонок

Запорным элементов в заслонке является диск, который вращается вокруг оси.

Разновидность запорной арматуры для трубопровода

Заслонки преимущественно используются на трубопроводах, имеющих большой диаметр и находящихся под небольшим давлением, так как класс герметичности устройства достаточно низкий.

Заслонка может управляться:

• маховиком, приводящим в действие ось вращения (ручное управление);
• гидроприводом;
• электроприводом.

В большинстве случаев корпус запорного устройства изготавливается из чугуна, а поворотный диск – из стали.

Устанавливаются заслонки:

• методом сварки;
• фланцевыми крепежами.

Заслонки могут использоваться в трубопроводах с химическими жидкостями и канализационных системах. Для водоснабжения или отопления практически не применяются.

Марка запорной арматуры  – задвижки, а так же номер партии, диаметр, давление и область определения обозначаются на корпусе устройства аналогично ранее приведенным схемам.

Краны

Краны служат для установки на трубопроводах с водяными, паровыми и газовыми носителями. Они характеризуются компактными размерами (1-9 кг) и небольшим сопротивлением. Диаметр крана может быть от 1 до 3 дюймов. Наиболее распространены такие виды кранов, как шаровой и пробковый. В соответствии с методом герметизации они бывают сальниковыми и натяжными.

Соединение крана с трубопроводом происходит при помощи фланца, муфты или путем приваривания к нему. На газовых трубопроводах используются газовые муфтовые краны. Материалом для них служит чугун. Чтобы обеспечить соединение трубопровода с краном, требуется резьбовая муфта. Газовые краны предназначены для работы в условиях давления 0.1 Мпа и температуры до 50 °С.

Более высокие нагрузки выдерживают сальниковые муфтовые краны. Они обслуживают нефтепроводы и водопроводы, основные их детали изготавливаются из чугуна. При этом чугунный сальник набивают резиной или пенькой. Такие краны способны работать при давлениях до 1 Мпа и выдерживают температуры до 100 °С.

Самые малые размеры имеют шаровые краны. Это оборудование славится высоким качеством работы, что предопределило его использование в трубопроводах большого диаметра. Изготавливают их из чугуна, а уплотнительные кольца состоят из фторопласта-4. Рабочие параметры шаровых кранов соответствуют характеристикам сальниковых муфтовых кранов.

С помощью фланцев присоединяются к трубопроводам фланцевые стальные краны. Если кран имеет большие размеры, он снабжается червячным редуктором. Для регулировки потока в таком кране служит маховик. Это оборудование применяется на газопроводах, работающих в диапазоне температур от -40 °C до +70 °С. Подобные краны монтируют только вертикально. Управление может быть как дистанционное, так и посредством маховика.

Классификация трубной арматуры

Согласно положениям ГОСТ, трубная арматура разделяется на группы исходя из следующих факторов:

Основной параметр классификации – функциональное назначение, согласно ему выделяют следующие виды трубопроводной арматуры:

1. Запорная арматура – конструкции, предназначенные для полного перекрытия потока циркулирующей по трубопроводу среды. Запорные изделия, в свою очередь, делятся на – спускную арматуру (используется для удаления транспортируемой среды из трубопровода) и контрольную арматуру (перекрывает поток и подает рабочую среду в контрольно-измерительные приборы).
2. Регулирующая арматура – применяется для регулировки пропускной способности трубопровода. Делится на дроссельную – снижает рабочее давление в трубопроводе за счет увеличения гидравлического проточного сопротивления, и запорно-регулирующую – объединяет в себе функции двух видов арматуры, наиболее часто используемая трубная арматура на сегодняшний день.
3. Защитная (отсечная) арматура – установка отсечной арматуры выполняется для защиты подключенного к трубопроводу оборудования и самой магистрали в аварийных ситуациях. Арматура перекрывает и отключает вышедшею из строя часть трубопровода из кольца циркуляции, что дает возможность произвести требуемые ремонтные работы. Разновидностью защитной арматуры является обратная арматура, которая предотвращает возможность обратного потока циркулирующей среды.
4. Предохранительная арматура – конструкции, в автоматическом режиме сбрасывающие избыток давления в системе, что защищает оборудование и магистраль от перегрузок.
5. Распределительная арматура – установка выполняется в два смежные трубопровода при необходимости объединения и смешивания их потоков.
6. Соединительная арматура – конструкции, используемые для стыковки трубопроводов либо разводки магистрали на несколько каналов. К данной группе относятся всевозможные тройники, отводы, крестовины и т.д. Материал изготовления соединительной арматуры соответствует материалу трубопровода (налажено производство как стальных, так и полипропиленовых и полимерных изделий).

Виды трубопроводной арматуры

В зависимости от сферы применения, вся трубопроводная арматура делится на промышленную и бытовую. Бытовая арматура применяется для газовых трубопроводов, водопроводов и труб отопления. Класс промышленной арматуры, в свою очередь, делится на следующие группы:

В отдельную подгруппу относится судовая арматура, используемая на военных и гражданских кораблях, которая имеет повышенный класс надежности.

По способу управления трубопроводная арматура делится на два вида – автоматическая и управляемая. Управляемая арматура может иметь несколько типов приводов:

• ручной привод;
• механический привод (электрического, пневматического, гидравлического либо электромагнитного типа);
• дистанционный привод – регулирующая конструкция, которая удалена от арматуры и соединяется с ней посредством передачи (вала, троса, шестеренок либо подшипников)

В зависимости от способа присоединения к трубопроводу, трубозапорная арматура бывает:

Для трубопроводов, изготовленных из полимерных труб (полипропиленовых, полиэтиленовых либо металлопластикорвых), чаще всего используются конструкции штуцерного типа – это наиболее распространенная арматура в бытовой эксплуатации, тогда как промышленная арматура, как правило, фланцевая либо муфтовая.

Схема конструкции шарового крана

Последний фактор классификации – принцип герметизации арматуры, согласно которому конструкции делятся на:

• сальниковые – в месте стыка арматуры и торцевой части трубопровода размещаются сальники из асбеста, графита, фторопласта либо резиновые уплотнительные кольца;
• сильфонные – вместо эластичных материалов для уплотнения используются металлические сильфоны гофрированного типа;
• мембранные – конструкции, в которых мембрана одновременно выполняется уплотнительную и запорную функцию;
• шланговые – в качестве уплотнительного материала используется пережимаемый резиновый шланг.

Маркировка трубопроводной арматуры

Маркировка трубопроводной арматуры выполняется в соответствии с положениями ГОСТ №4666-75 “Арматура трубопроводная”. Маркировка состоит из ряда чередующихся букв и цифр, пример – 30с941нж2, где:

• 30 – тип арматуры (задвижка);
• с – материал изготовления (углеродистая сталь);
• 9 – тип привода (электрический);
• 41 – номер модели;
• нж – тип уплотняющего материала (сильфонный уплотнитель из нержавеющей стали);
• 2 – вариант исполнения.

Расшифровку каждой номенклатурной составляющей маркировки вы можете найти в таблицах ЦКБА (Центральное конструкторское бюро арматуростроения).
