Устройство и принцип работы
Конструкция устройства вакуумный клапан для канализации весьма проста и имеет небольшое количество элементов. За счет этого демонтаж и разборка не доставляют существенных проблем.
- пластмассовый корпус со специальным отверстием на боку, которое пропускает воздух;
- шток, открывающий и закрывающий боковое отверстие;
- резиновая мембрана;
- герметичная прокладка из резины;
- крышка, защищающая шток от внешнего воздействия.
Вакуумный клапан для канализации
Вакуумный клапан бывает в основном 2 типов размеров – 110 мм и 50 мм. Принцип его работы заключается в открытии бокового отверстия для обеспечения доступа воздуха в систему, при возникновении отрицательного давления. Как только давление сбалансируется, силами гравитации шток автоматически закрывается. При нейтральном или же положительном давлении, система всегда будет закрыта, тем самым не допуская выход воздуха из канализации в помещение.
Условия применения клапана
Воздушный клапан для канализации, прежде всего, должен обеспечивать герметичность системы при условии низкого давления. Установка дополнительного клапана при здании высотой менее 3 этажей не требуется. Стояк по диаметру должен превышать максимальный диаметр трубы горизонтального слива. Соответственно, при использовании стандартного клапана на 110 мм, он должен быть больше слива.
Установленный вакуумный клапан
Так как клапан может применяться при невозможности вывода системы на крышу, у него должен быть определенный запас мощности, позволяющий работать в кратковременных системах. Пропускная способность такого устройства – 32-47 л/сек. Отрицательное давление при этом составляет 250 Па.
При установке в многоэтажные здания, нужно учитывать все предписанные нормы и стандарты. Например, пропускная способность клапана должна как минимум в 5 раз превышать пропускную способность стояка. На зданиях выше 4-ех этажей следуют особым правилам установки систем вентиляции.
Использование клапанов в канализациях строго регулируется отраслевыми стандартами. При проектных работах постройки нового здания, или модернизации имеющегося, нужно учитывать связь таких показателей как пропускная способность и втягивающая способность воды. Объем слива в трубу также напрямую зависит от пропускаемой способности.
Правила монтажа
Устанавливать клапан 110 мм можно горизонтально, вертикально либо же на чердаке. При установке изделия на неотапливаемом чердаке, следует прежде всего утеплить стояк.
Для предотвращения попадания грязи или влаги, которые могут нарушить слабую герметичность конструкции, клапан следует установить на высоте не меньше чем 300 мм от верхней самотечной трубы. Расстояние до ближайшего сифона не должно превышать 200 мм. При установке клапана в туалете либо в ванной, рекомендуется проверять возможность доступа воздуха в эти помещения.
В помещении, где устанавливается клапан, температура воздуха не должна быть ниже 0º. Подмерзание штока существенно сказывается на эффективности работы всей системы. После окончания установки необходимо проверить полную герметичность элементов системы.
Виды канализационных клапанов
На рынке инженерной сантехники представлено большое разнообразие обратных клапанов для канализационной системы. Они различаются по месту монтажа, способу установки, а также по материалу производства.
По месту применения
Согласно месту расположения конструкции, обратные клапаны используются на уличной канализационной системе и на внутренней, размещенной в квартире. Например, для наружной канализации используют диаметр 110, 160 и 200 мм. Это большие широкие трубы, на которые устанавливают изделие с ручным фиксатором и предохранителем. Модель устанавливается в горизонтальном положении на улице или в подвальных помещениях. Внутри изделие оснащено нержавеющей заслонкой.
Клапаны для установки внутри квартиры можно использовать двумя способами:
- установить один прибор на трубу канализации;
- установить несколько элементов на каждый сантехнический прибор.

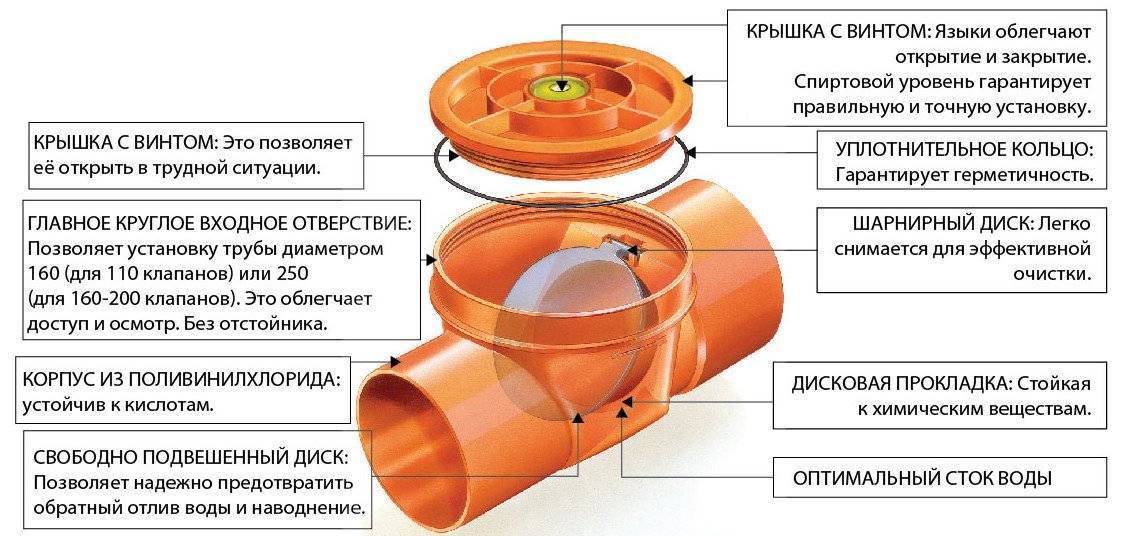

Устройство изделия с размерами на чертеже
Второй вариант обойдется дороже, а первый требует значительных затрат площади для вписывания устройства в канализационную трубу. Диаметр 50 мм используют для индивидуального монтажа на приборы, а диаметр трубы 110 мм – при установке на общую трубу слива.
По способу монтажа
Согласно способу установки, обратные канализационные клапаны можно поделить на:
- фланцевые;
- межфланцевые;
- муфтовые.
Первый вид устанавливается на трубопровод при помощи фланцевого соединения. Устройство комплектуется ответными фланцами и специальным крепежом. Конструкция может быть изготовлена с подъемным, дисковым, шаровым или поворотным затвором. С трех сторон есть пластины, на которых должны располагаться болты, образуя фланцевое соединение. Зачастую такие модели изготавливают из чугуна.
Межфланцевые клапаны отличаются небольшими габаритами и невысокой стоимостью. При монтаже такой вид затвора закрепляется между трубопроводными фланцами. Этот тип легко демонтируется, замена деталей производится быстро и без проблем. Внутренний механизм таких моделей представлен дисковыми и двухстворчатыми заслонами.
Еще один вид обратного канализационного клапана – муфтовый или резьбовой
Из названия понятно, что крепление представлено резьбой. Часто производство используется нержавеющую сталь, чугун и латунь. Имеется два основных вида конструкции, в народе их называют «качелька» и «бочонок».
По материалу изготовления
Для производства обратных клапанов на канализационный стояк используют те же материалы, что и для изготовления труб. Конструкции бывают:
- Чугунные – используются на магистральных канализационных системах, чаще устанавливаются на трубах большого диаметра. Модели способны выдержать сильное давление без деформации.
- Пластиковые – самый популярный тип для монтажа на внутриквартирных системах. Доступные и простые в монтаже устройства.
- Стальные – используются на уличных системах, устойчивы к коррозии, не подвергаются воздействию агрессивной среды.
- Бронзовые – обладают длительным сроком службы, а также хорошей сопротивляемостью внешним факторам. Имеют высокую стоимость по сравнению с другими вариантами.
Запорная арматура будет работать по принципу воздействия на нее напора воды в трубе
Все представленные варианты отличаются хорошим функционированием, но использовать каждый вид необходимо по назначению.
Обратный клапан для канализации на кухне. КАК предотвратить ПОТОП на кухне или все об обратном клапане канализации
Дорогие кулинары!
Хочу рассказать вам свою историю знакомства с этой штукою. Понимаю,что сайт кулинарный,так же понимаю то,что мы много времени проводим на кухне. А вот когда из раковины слышны всхлипы и бульканье,то мы горазды всякими средствами заглушить неприятное возмущение нашей мойки. Только не всегда усилия наши помогают в этом….
Всякие там вантузы+средства снятия жира не всегда помогают. Я вот слежу вроде,вантуз у меня для кухонной мойки был. Не помогло. Это при том,что я частенько заливаю в раковину кипяток с кальцинированной содой на ночь.
Однажды,находясь дома,я услышала клокотание в раковине,доли секунд хватило,чтобы мерзкая черная жижа переполнила раковину и полилась через верх,топя кухню и подступая к паркету прихожки. Мои метания были ужасны:я в данный момент была в квартире одна…
Увидела из окна,что стоит “аварийка” под окнами,я метнулась к домофону и стала набирать всех,кто со мною завязан по стояку. Прибежав домой,я увидела что вся прихожая в черной,зловонной жиже… Опять выбежала из квартиры,а раковина просто выплевывала все дерьмо мне на пол…
После 4-5 минут сантехники жека были у меня в квартире.
Оказывается,на седьмом этаже они чистили канализацию в квартире мужика,пробка вылезла у меня,потому что моя соседка когда-то перенесла кухню в другое место-то есть нарушена сама система водоотвода…Топить теперь,сказали они мне,будут исключительно Вас,а не первый этаж(я на втором)….
Если бы я знала о таких штукенциях как клапан…если бы.
В итоге,я его приобрела,я не потратилась финансово,но зато теперь установила на кухне и живу спокойно.”Обратка” ко мне,если и пойдет,то уж точно не затопит. Ещё клапан хорош тем,что закрыв его,можно спокойно уехать из дома,не боясь потопа.
Думаю,моя инфа будет вам интересной,если есть проблемы с канализацией.
А если канализация выйдет этажом выше и зальет вас,то,хотя бы,можно попытать отсудить ущерб от потерь,связанных с новым ремонтом.
И для ванных комнат есть такие вещи,грамотный сантехник знает,как поставить клапан.
Защита от аварий на канализационных сетях
Чтобы избежать обратных потоков канализационных стоков в системе канализации, устанавливают специальное приспособление — обратный клапан. Модели обратных клапанов могут различаться по размерам и принципу работы, в зависимости от того, для какой канализации они предназначены и какие засоры могут возникать в системе.
Из каких частей состоит обратный клапан?
Обратный клапан представляет собой устройство из нескольких частей: клапан, задерживающий обратный поток стоков, корпус и прокладку, обеспечивающую герметичность установки. Клапан может быть выполнен из различных материалов — металла, пластика или резины, в зависимости от его назначения и рабочей среды.
Зачем нужен обратный клапан и когда его ставят?
Главной функцией обратного клапана является защита канализационной сети от обратных потоков стоков, которые могут возникать в результате аварий или других непредвиденных ситуаций. Обратные потоки могут вызвать задержку в работе канализации и привести к возникновению аварийных ситуаций. Обратный клапан ставят на канализационных системах разных типов, например, на фановую или на органическую канализацию.
Какие виды обратных клапанов бывают?
Существует несколько видов обратных клапанов, включая пластиковые, металлические и комбинированные модели. Каждый из видов имеет свои преимущества и недостатки. При выборе обратного клапана для установки на канализационную систему необходимо учитывать условия эксплуатации, размеры системы и тип сточных вод.
Какие аварии могут возникать на канализационных сетях и как обратный клапан помогает их предотвратить?
На канализационных сетях часто возникают аварийные ситуации, связанные с обратными потоками стоков. Это может происходить из-за сильных дождей, засоров системы или других причин. Обратный клапан предотвращает проникновение загрязненных стоков из канализационной системы обратно в помещение или на улицу, обеспечивая безопасность и нормальную работу системы.
Способ монтажа клапана позволяет выделить следующие конструкции:
- Фланцевые. Подходят для соединения с трубами большого сечения, имеющими подобный элемент для крепления. Клапан с фланцами удобно монтируется на участках трубопровода с вертикальным или горизонтальным расположением.
- Раструбные. Клапан с коническим раструбом и уплотнительным кольцом из резины легко сопрягается с другими элементами трубопровода.
- Муфтовые. Изделия предназначены для сопряжения с трубами (в основном металлическими) небольших диаметров – до 2,5 дюймов.

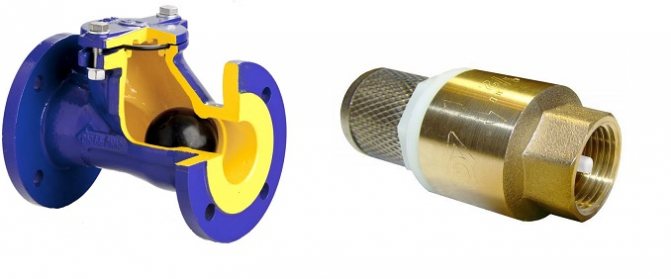

Фланцевый и муфтовый обратный клапан
Материалом для изготовления обратных клапанов служит:
- Нержавеющая сталь. Применяется для производства межфланцевых изделий. Также могут изготавливаться клапаны других типов для включения в систему из металлических труб. В изделиях из других материалов могут применяться заслонки из нержавейки.
- Поливинилхлорид (ПВХ). Наиболее распространенный материал для корпусов канализационных затворов большого сечения.
- Полипропилен. Клапан канализационный обратный 110-315 мм полипропиленовый сохраняет работоспособность при +95°С без деформации. Материал корпуса включает компоненты, способные частично подавлять рабочие шумы изделия.
- АБС-пластик. Из этой термопластической смолы получают прочные и ударостойкие корпуса для обратных клапанов.
- Чугун. Такие конструкции рекомендованы для монтажа в нагруженные системы (чаще наружные) из чугунных труб большого сечения.
Монтаж клапанов канализации
Установка в систему канализации таких приборов не сложная, и по силам домашнему мастеру, — но при этом надо учитывать некоторые условия при монтаже.
- Если устанавливать трубы канализации приходится от магистрали к частным домам, то разрешается монтаж одного клапана на несколько точек. В случае установки в квартире, — придется монтировать в каждую канализационную трубу отдельно: на кухне, в туалете и в ванной.
- При покупке этих приборов канализации, нужно помнить, что для соединения с унитазом необходим размер отверстия Ø 110 мм, а для всех других (раковина на кухне, в ванной, в душевой кабине), допускается внутренний диаметр размером Ø 50 мм.
Нюансы установки канализационных клапанов
- Перед установкой нужно произвести визуальный осмотр приобретенного изделия. Для дальнейшей работы оставляют конструкцию без видимых дефектов, сколов, трещин и деформаций.
- После этого проверяют работоспособность клапана в ванне с помощью воды, которую поочередно подают с разных сторон через патрубки корпуса. При необходимости на этом этапе легко устранить мелкие неисправности или заменить изделие по гарантии.
- На корпусе любой модели всегда наносится стрелка. Она помогает правильно сориентировать изделие при установке – стрелкой к общему коллектору или сливному колодцу.
- Перед работой нужно обязательно договориться с жильцами своего стояка (из квартир верхних этажей) о временном отказе от пользования водопроводом и канализацией. Такая предусмотрительность помогает избежать неожиданных неприятностей.
- Если материалы изделия и труб отличаются или имеют различные диаметры – потребуется установка специальных переходных элементов, которые приобретаются заранее.
- Каждый соединительный стык должен герметизироваться.
- После установки клапана производится проверка работоспособности сливной системы и герметичности соединений. Недостатки сразу устраняются. При отсутствии проблем канализация пригодна к эксплуатации.
Для самостоятельного монтажа
Самостоятельный монтаж клапана любого типа может выполнить каждый домашний мастер. Профессиональный и какой-либо дорогостоящий инструмент для этого не потребуется. Обратный клапан для канализации пока не является хорошо известным и распространенным устройством. Поэтому тому, кто впервые столкнулся с изделием и решил выполнить его установку, будут полезны следующие советы.
Монтаж обратного клапана упрощается, если он последовательно собирается
совместно со всеми элементами будущей канализации в общую цепочку. Это
происходит при полной замене всей сливной системы квартиры и дома во время
капитального ремонта или при строительстве нового жилья.
При установке устройства в эксплуатируемую канализационную систему велика роль предварительной разметки и аккуратного удаления отрезка трубы для врезки клапана в этом месте. На металлических и чугунных трубах установка сложнее, чем на пластиковых – она может потребовать привлечения специалистов с практическим опытом выполнения подобных работ.
Обратный клапан – как защита от аварий на канализационных сетях
При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.
Решить проблему поможет запорная арматура для канализации или обратный клапан, который перекроет обратный поток стоков и не допустит их проникновения в квартиру.
Совет! Установить обратный клапан рекомендуется жителям квартир, расположенных на первых-вторых этажах. Как правило, выше этого уровня столб сточной жидкости не поднимается.
Где можно установить обратный клапан?
Пример установки обратного канализационного клапана
Существует два варианта решения проблемы:
- Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
- Установить отдельные клапаны на каждый сантехнический прибор.
Установка общего клапана возможна только для небольшого дома, для многоквартирных многоэтажек такой вариант невозможен, а вот установить запорный клапан для канализации на каждый предмет сантехники можно порекомендовать для любой системы отведения стоков.
В продаже можно найти две разновидности клапанов для канализации:
Обычный, предназначенный для предотвращения обратного тока воды. Клапан для унитазов или фановых труб
Это устройство монтируется непосредственно в трубы, особенно важно, чтобы они присутствовали в системе, в которой отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему
Принцип действия клапанов, предотвращающих обратный ток жидкости

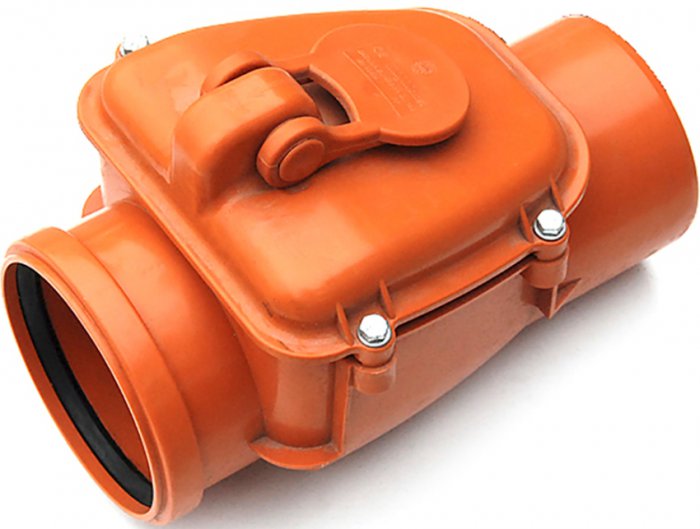

Установленный клапан на канализационной трубе
Нужно заметить, что у указанных выше типов клапанов принципиально разное устройство. Так, обратный клапан для напорной канализации, который используется для того чтобы не допустить перетекания жидкости в обратном направлении, имеется два патрубка – приемный и выпускающий.
В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.
Чтобы клапан исправно служил многие годы, его нужно будет регулярно чистить. Для этого производители предусмотрели наличие схемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости.
Устанавливают их в месте, где соединяются две трубы. Их можно располагать и в вертикальной и в горизонтальной плоскостях.
Материал изготовления обратных клапанов – металл или пластик. Ранее использовались исключительно металлические фланцевые клапаны, их и сегодня можно найти в продаже. Но в связи с распространением пластиковых труб сегодня намного чаще используются клапаны из ПВХ.
Правила установки
Обратный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, либо путем врезки в трубопровод в действующей сети. Клапан должен иметь тот же диаметр, что и трубы, если это невозможно, то придется использовать специальный переходник для канализации.
Совет! При выборе места установки клапана нужно помнить, что к нему должен быть оставлен доступ, необходимый для обслуживания и прочистки.
Обратный клапан на канализационной трубе
Вот несколько рекомендаций по установке клапана:
- На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению указанному стрелкой.
- При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
- Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
- В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.
Совет! Стоимость обратных клапанов может сильно разниться. Не стоит выбирать самые дешевые модели, так как сэкономленная сумма не может пойти в сравнение с затратами, которые потребуются на ремонт в случае затопления квартиры.
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.
Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Виды обратных клапанов и принцип их работы
Принцип работы запорного клапана основан на перекрытии заслонки или создании другого препятствия для стоков, которые поднимаются в обратном направлении. На выходном патрубке или внутри устройства установлен шарик или пружинный механизм. При подъеме сточных масс давление снизу на шар или заслонку увеличивается, а они прижимаются к выходному отверстию, перекрывая просвет трубы.
Существует несколько типов клапанов: шаровые, подъемные, лепестковые и межфланцевые. Подробно рассмотреть, как работает каждый тип устройства, можно на видео, где демонстрируется нормальный и обратный ток воды, который блокируется запорной арматурой.
Принцип работы обратного клапана.
Поворотные лепестковые
В поворотных клапанах запорной частью конструкции является тарелка (мембрана), усиленная пружиной. Мембрана выполнена в виде лепестка — округлой заслонки.
Если сточные массы движутся вниз под действием силы тяжести, то она поворачивается и смещается, не препятствуя прохождению воды. Гидравлическое давление сжимает пружину, и в ней накапливается механическое напряжение. Когда давление падает, пружина разжимается, а проход запирается. Если сброс стоков сверху отсутствует или массы движутся в обратном направлении, то усилие пружины прижимает «лепесток» к ободку устройства.
Диаметр клапана больше, чем трубопровода, поэтому в месте его установки может возникнуть затор. Чтобы избежать его образования, в верхней части устройства располагают технологическую крышку, которую можно снять для прочистки просвета, промывания стенок и механизма.
Подъемный
В подъемном клапане препятствие не поворачивается относительно направления потока, а движется строго вертикально.
Схема устройства подъемного канализационного клапана.
Благодаря конфигурации устройства входное отверстие стока находится ниже, чем выходное. При нормальном прохождении сточных масс давление приподнимает запорную крышку, сжимая пружину, которая прижимает ее к ободку трубы.
Из-за вертикального расположения прижимающей пружины подъемный клапан является более надежным, чем поворотный, но засоряется гораздо чаще. Для восстановления проходимости трубы необходимо снять несколько болтов, а затем заменить или очистить устройство от мусора.
Шаровый
В шаровом приборе входное отверстие перекрывается крупным пластиковым шариком. Верхняя часть клапана разработана таким образом, чтобы при движении сточных масс сверху вниз шар вдавливался в специальное углубление. Это углубление располагается сверху трубы, поэтому округлое препятствие приподнимается только на диаметр потока.
Строение шарового обратного клапана на канализацию
Углубление и входной ободок соединены дополнительным сочленением, которое облегчает перемещение шара.
Из-за отсутствия уклона в противоположном направлении при обратном токе фекалий шарик не поднимается, а прижимается к ободку входного клапана.
Шаровые запорные устройства хорошо подходят для встраивания в систему напорной канализации. Усилие потока, нагнетаемого насосом, надежно удерживает шарик в углублении, не позволяя уменьшить давление воды.
В отличие от пружинных клапанов, она допускает просачивание сточных вод из-за неплотного прилегания шара. Это считается существенным недостатком, несмотря на то, что просочившихся масс и вод недостаточно для затопления.
Межфланцевый
Межфланцевый обратный клапан обладает небольшими размерами.
Межфланцевый клапан отличается небольшими габаритами. Запорная часть выглядит как заслонка, которая поворачивается относительно нормального потока жидкости.
Если крепление заслонки представляет собой горизонтальный стержень по центру устройства, то запор состоит из 2 частей-полукругов. Запор в виде цельной тарелки крепится к стенке клапана тугой пружинкой.
Несмотря на размерное преимущество в сравнении с другими пружинными моделями, межфланцевые приспособления устанавливаются преимущественно в водопроводные сети, а не в канализацию.
