Виды ленточного фундамента по способу устройства
В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.
Монолитный ленточный фундамент
При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

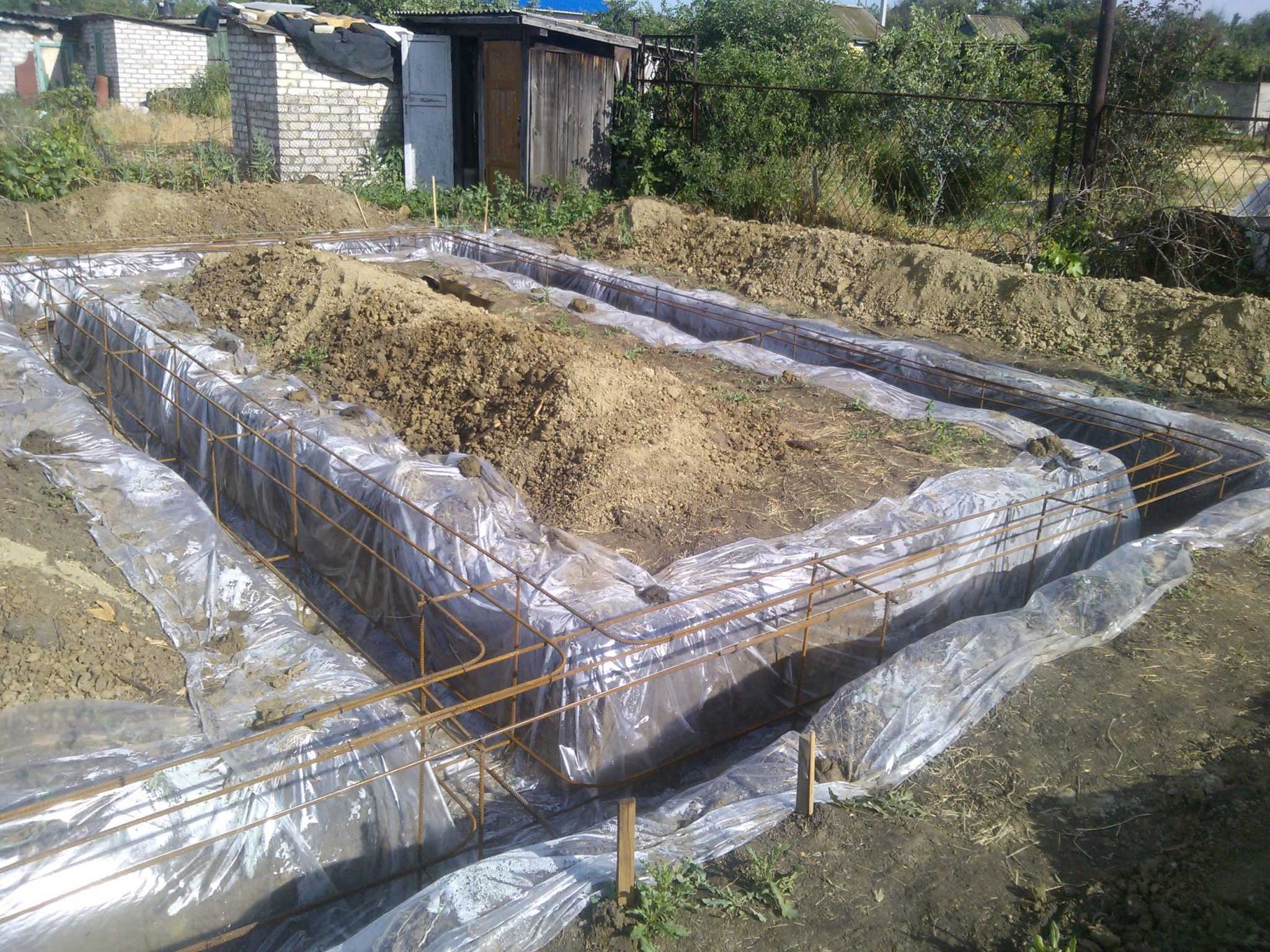

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения
Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.
Свайно- и столбчато-ленточный фундамент
Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.
Столбы или сваи располагаются по периметру фундамента с шагом 2 м
В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.
Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.
Сборный ленточный фундамент
Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.
После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.
Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном
Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.
Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.
Ленточный фундамент из кирпича
Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.
Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции
После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:
- жёсткость конструкции;
- высокую ремонтопригодность;
- простоту обустройства.
Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

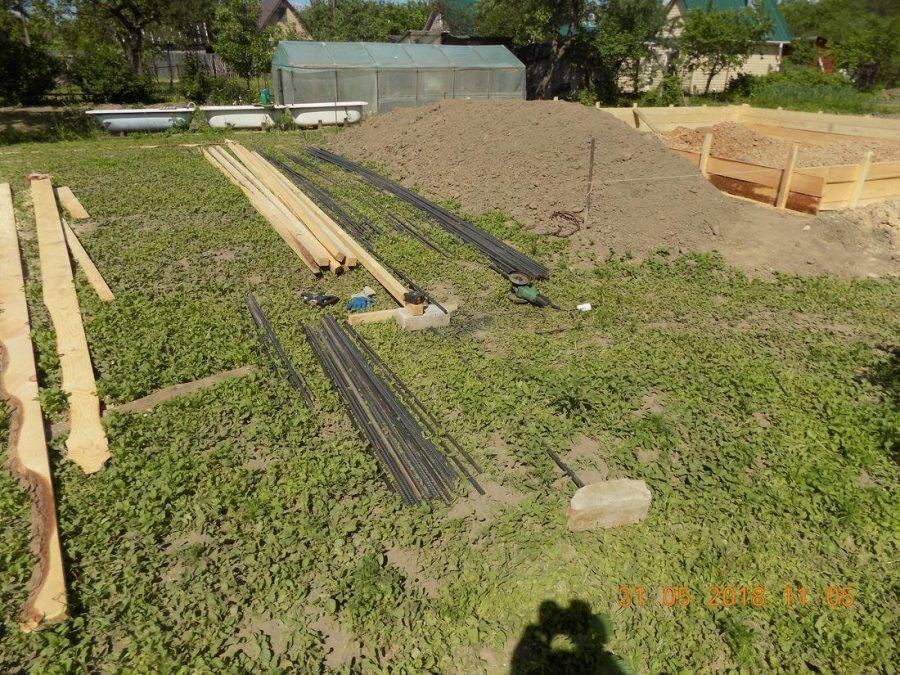

Подготовительные работы
Перед закладкой фундамента очистите участок от мусора и дерна
Несмотря на кажущуюся простоту изготовления, ленточный фундамент для дома требует строгого соблюдения всех соблюдения технологии, в противном случае конструкция не выдержит нагрузки, и возведенное основание не станет надежной опорой для здания. Выполняя все манипуляции пошагово в точном соответствии с руководством, можно быстро сделать качественную основу, которая прослужит долгие годы.
Прежде чем приступить к сооружению самого фундамента, необходимо выполнить все манипуляции, связанные с подготовкой участка:
- расчистку;
- разметку;
- земляные работы.

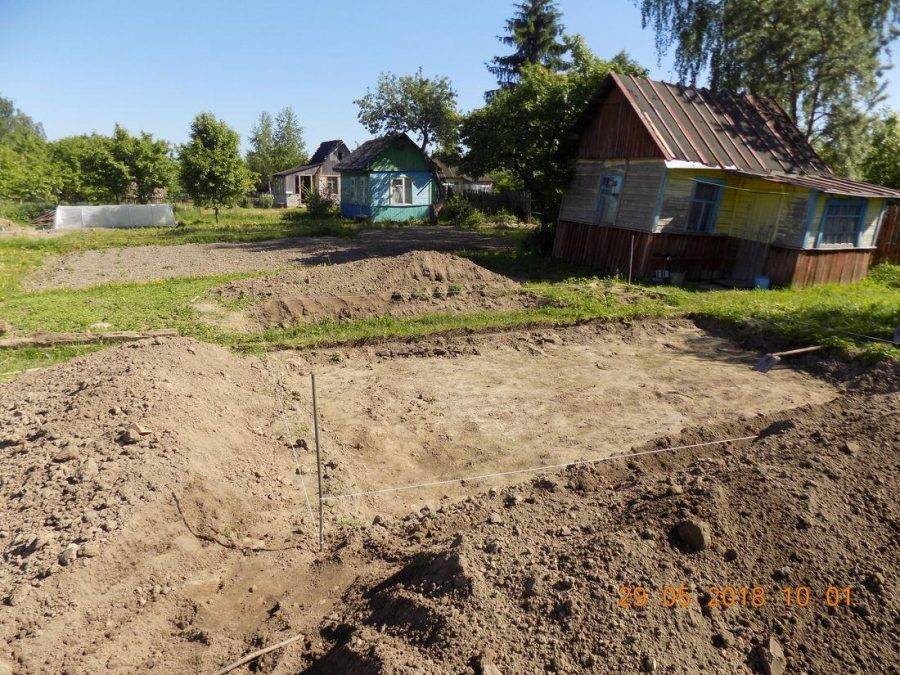

Для разметки используйте колышки
Расчищая участок, на котором планируется возвести постройку, недостаточно просто убрать мусор. Потребуется избавиться от лишней растительности в виде кустов и деревьев, после чего снять плодородный слой почвы вместе с травой. Теперь можно начинать разметку.
Для этого потребуется заготовить деревянные или металлические колышки и вбить первый, определив и отметив место будущего угла. На этом колышке закрепляют шнурку, выбрав нить, не отличающуюся высокой растяжимостью, чтобы избежать последующего провисания.
Шнурку натягивают в сторону второго угла, где вбивают второй колышек. Необходимо чтобы полученная линия была параллельной ограде, а после этого приступают к определению прямого угла, используя так называемый египетский треугольник.
Ширина фундамента зависит от ширины стен дома
Теперь шнурку протягивают под прямым углом к первой, отмечая расположение второй линии основания. Третья нить должна быть строго перпендикулярна второй и параллельна первой. Обозначив по такому принципу прямоугольник, получают разметку наружной стороны основания. Прежде чем приступить к разметке его внутренней стороны, необходимо определить ширину основания.
Устройство ленточного фундамента требует, чтобы данная ширина была определена в зависимости от ширины стен будущего дома и толщины щитов, используемых для сооружения опалубочной конструкции. Выполнив все необходимые расчеты, отмечают точки, вбивают еще по одному колышку в каждый угол и натягивают по всему периметру нить. Теперь можно приступать к разметке под ленту основания для каждой внутренней стены дома.
Некоторые особенности
Перед тем как залить фундамент под дом, необходимо детально изучить рабочие чертежи
Очень важно разделить все строительные и монтажные работы на две группы
В первый список внести все действия, которые будут выполняться своими руками, во второй группе останутся работы, для выполнения которых лучше всего пригласить сторонних специалистов.
Разметка фундамента, несмотря на кажущуюся простоту, весьма ответственная процедура. Ее всегда выполняют вдвоем.
Если к моменту начала работ помощника еще нет, то удобнее пригласить профессионального геодезиста и оплатить его услуги. «На глазок» невозможно определить глубину залегания грунтовых вод.
Чтобы получить достоверную информацию, можно пригласить геологов, которые могут провести соответствующие изыскания.
Но за услугу такого рода придется заплатить солидную сумму. В такой ситуации может быть полезным разговор с соседями, которые уже построили свои дома.
Следующим шагом оценивается нагрузка на фундамент. Она зависит от материала, из которого возводится дом.
Если проектом предусмотрена возможность замены, то лучше будет заменить кирпич пенобетонными блоками.
Задача, как залить фундамент под дом, становится актуальной после того, как все подготовительные работы выполнены: сделана разметка и установлена опалубка.
Практика последних лет показывает, что не все специалисты, работающие на строительстве домов, обладают достаточным уровнем квалификации.
Когда возникает необходимость привлечь бригаду на выполнение определенного объема работ, необходимо отнестись к выбору с большим вниманием и осторожностью. Не рекомендуется нанимать работников, приехавших из удаленных регионов, даже для таких простых операций, как укладка бетона
Не рекомендуется нанимать работников, приехавших из удаленных регионов, даже для таких простых операций, как укладка бетона
Не рекомендуется нанимать работников, приехавших из удаленных регионов, даже для таких простых операций, как укладка бетона.
В перечне работ при строительстве дома заливку фундамента в большинстве случаев можно выполнить своими руками.
Опытные строители с полным основанием утверждают, что качественный фундамент – это уже половина дома.
Практика показывает, что при недостатке опыта и навыков работы на стройке лучше всего заказать готовый проект и вести строительство, руководствуясь чертежами.
Если оценить смету затрат на возведение дома, то треть денежных средств тратится на обустройство основания. Свои деньги надо беречь и вести работы качественно и без спешки.
Виды ленточного фундамента
В строительном деле существует несколько видов ленточного фундамента. Оценку заливки осуществляют по двум группам критериев: глубина закладки цементного раствора и тип основы. Исходя из первой группы критериев, выделяют следующие виды фундамента:
- Бетонная основа без заглубления. Мелкозаглубленный ленточный фундамент, выполненный своими руками, используется в регионах, где практически отсутствует мягкий грунт, а заглубление невозможно ввиду наличия скалистых пород.
- Основа со средней степенью заглубления. Наиболее часто встречающаяся модель ленточного фундамента, применяется на устойчивых почвах, в регионах с комфортным климатом.
Третий вид фундамента – с искусственным заглублением – используется в регионах с неустойчивым климатом, на грунте с постоянным риском размыва поверхности. Подобный тип заливки позволяет в должной мере обеспечить защиту нового строения от воздействия подземных вод, от проседания грунта, активизации карстовых пустот. Также отдают предпочтение подобному виду заливки в регионах, приравненных к крайнему северу.
Вторая группа критериев напрямую связана с особенностями проведения монтажных строительных работ. Бетонную ленту можно обустроить несколькими методами:
- В виде непрерывной полосы или монолитный ленточный фундамент.
- Модульными блоками.
Но наибольшую популярность получил третий тип – свайно-ленточный фундамент. При таком подходе к строительству используется предварительная варка металлического каркаса (из армированного железа), на который и производится бетонная заливка. Подобный тип конструкции обладает особой прочностью, устойчивостью на растяжение, способен выдерживать весьма значительные осевые нагрузки.
Подготовка бетонного раствора
В зависимости от того, где планируется заливка и величины нагрузки, воспринимаемой площадкой, подбирается необходимая марка бетонного раствора. Интенсивность эксплуатации, также, определяет марку применяемого бетона, которая должна составлять:
- M600 – для подъездных площадок к гаражам и территорий, на которых осуществляется движение автомобильного транспорта.
- M500 – для выполнения отмостки, дорожек, зон отдыха.
- M400 – для формирования стяжки, расположенной внутри помещения.
Эффективность бетонирования определяется качеством замеса, которое зависит от точного расчета количеств песка и щебня
Для заливки используйте покупные смеси или самостоятельно приготовьте бетонный раствор, применяя следующие ингредиенты:
- портландцемент марки М400 и выше;
- мелкий щебень;
- просеянный речной песок;
- воду.
Придерживайтесь следующих рекомендаций:
Плюсы и минусы
Преимущества частичного бетонирования очевидны:
- Экономьте на использовании и заказе тяжелых конструкций и спецтехники. Без специализированного бетоносмесителя нереально приготовить большое количество бетона и распределить его за один проход по залитой поверхности;
- Повышение уровня комфорта при выполнении фундаментных работ, возможность выделить время для отдыха.
Однако есть и недостатки этой технологии:
- Снижение степени сопротивления бетонного основания;
- Риск появления трещин на поверхности фундамента.
важно полностью выполнить все требования к пошаговому процессу, иначе произойдет снижение прочности затвердевшего состава. Единовременная полная оплата, конечно же, гарантирует получение монолитных конструкций с высокими показателями прочности
При заливке фундамента по частям качество будет снижаться, сколько останется допустимым, зависит от строгого соблюдения всех технологических требований.

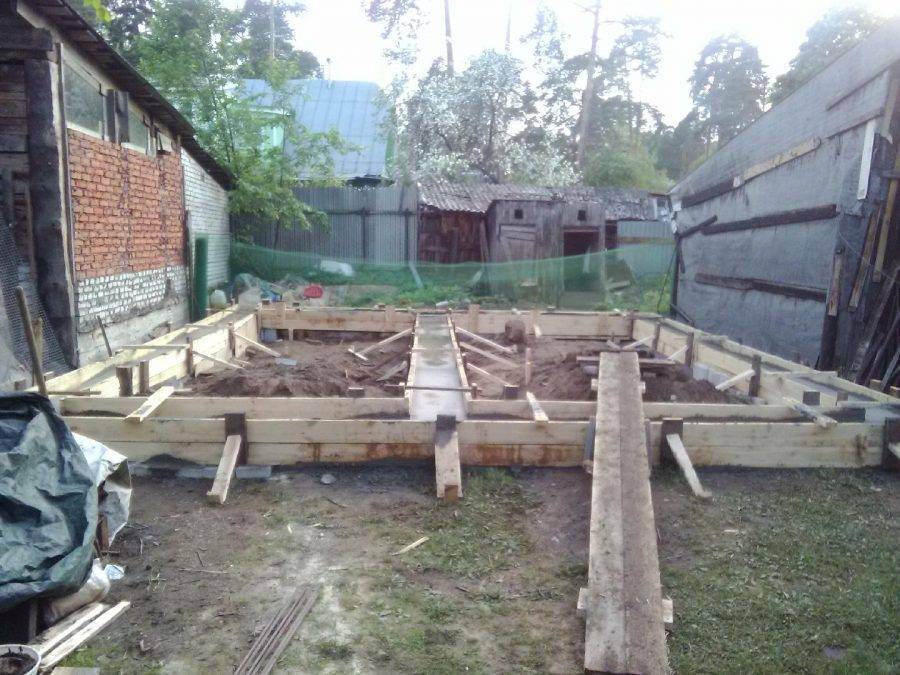

Подготовительные работы для заливки фундамента
Начинать работу следует с разметки. Конструкцию под малоэтажное строение делают шириной 400 миллиметров. Перед выполнением работ изучаются особенности участка, учитываются перепады высот. Если для разметки нет специальных измерительных приборов (теодолита), можно обойтись подручными средствами. Очертив, в соответствии с планом, внешний периметр, по углам в землю забивают колышки или арматуру (стойки), угломером проверяют прямые углы. На стойки по периметру натягивают леску или шнурок. Аналогично производится внутренняя разметка (учитывая отступ на ширину, например, 400мм).
Для обустройства основания роется траншея, ограниченная линиями внутреннего и внешнего периметров. Грунт в траншее тщательно утрамбовывают. Глубину заложения выбирают с учетом особенностей климата в регионе и высотности сооружения. Определяющее значение для выбора имеют проектные стеновые материалы и типы перекрытий.
Стадии созревания бетона
Бетон представляет собой смесь цемента и наполнителей – песка, гравия, керамзита – с водой. Для улучшения текучести раствора, повышения морозостойкости и придания ему особых свойств во время замеса в бетон добавляют также различные присадки и пластификаторы.

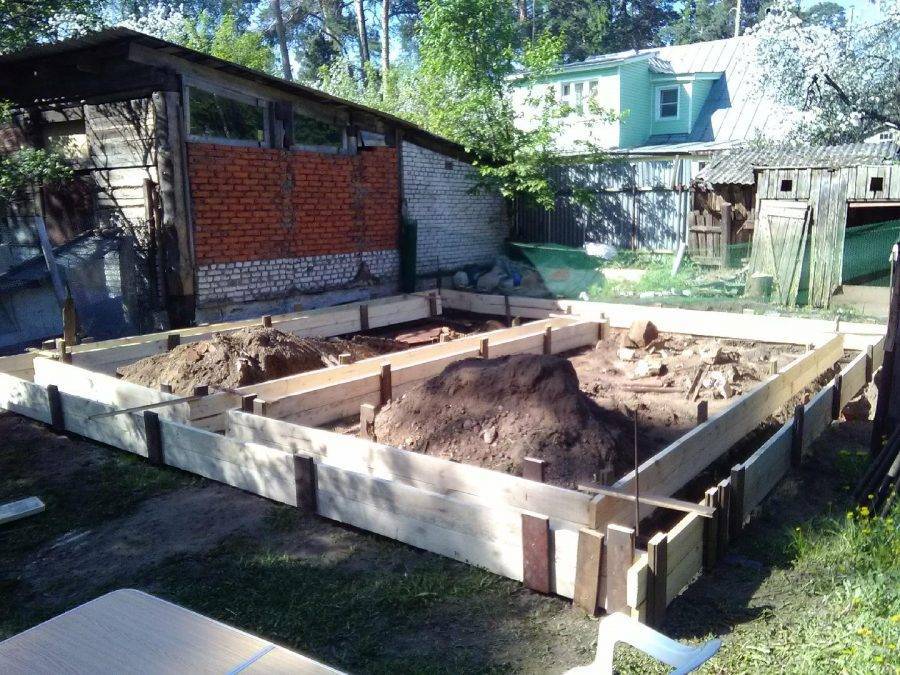

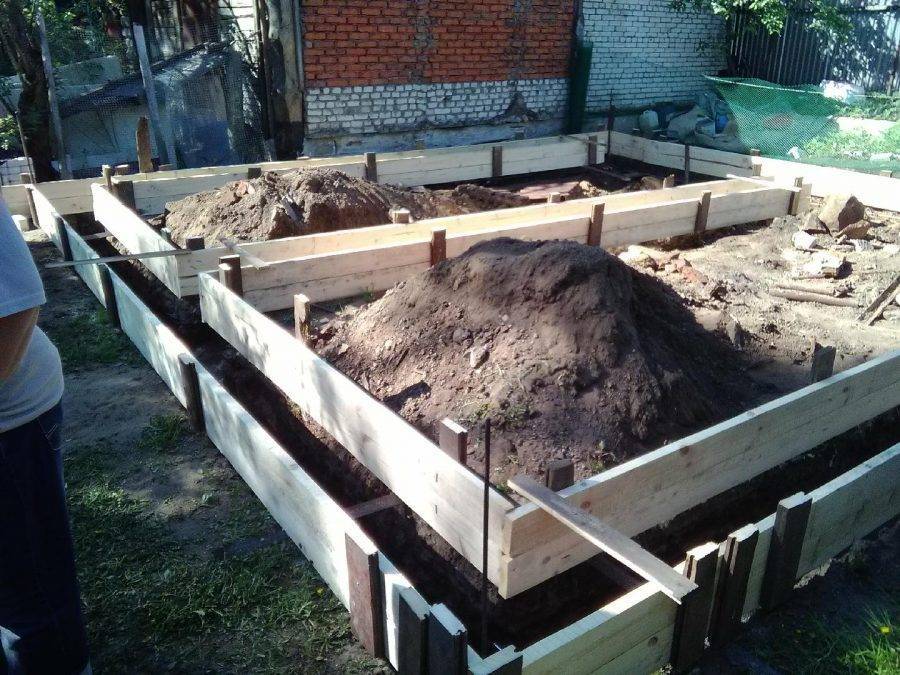

Жидкий раствор после приготовления заливают в форму, называемую опалубкой, после чего в бетоне начинаются необратимые процессы:
- Схватывание бетона. Во время этой стадии жидкий бетонный раствор переходит в твердое состояние за счет взаимодействия компонентов цемента и воды. Однако связи между компонентами еще весьма непрочные, и при воздействии нагрузки могут разрушиться, при этом повторного схватывания раствора не наступает.
Длится эта фаза в зависимости от температуры воздуха от 3 часов до 1 суток. Чем ниже температура, тем дольше схватывается бетон. При этом в начальной стадии схватывания он остается жидким без каких-либо изменений структуры. Если за этот промежуток времени добавить в опалубку новую порцию бетона. Никакого разрушения цементных связей не произойдет. Для температуры 20°С «жидкая» стадия длится примерно 2 часа, при нулевой температуре она продолжается примерно 6-8 часов.
Можно продлить время до начала схватывания путем постоянного перемешивания бетона, но это ухудшит его характеристики, поэтому злоупотреблять этим методом не стоит.
- Твердение бетона. Эта фаза продолжается довольно долго, за счет постепенной гидратации компонентов бетона фундамент набирает прочность в течение многих лет. Первые 28 суток – это обязательный срок выдержки бетона до набора им прочности, соответствующей его марке. Твердение происходит довольно быстро в первые сутки, затем скорость его замедляется.
- В первые часы после схватывания твердость бетона еще невелика, и добавка следующей порции бетона может привести к микротрещинам из-за повышения нагрузки. После трех суток твердения, как правило, эти нагрузки не оказывают такого воздействия на первые слои бетон.
Исходя из особенностей созревания бетона, можно сказать: заливать фундамент частями можно. При этом нужно соблюдать некоторые правила:
- При последовательном смешивании партий бетона время между их заливкой в опалубку не должно превышать 2 часов в теплую погоду и 4 часов в межсезонье. Швов при этом не образуется, прочность фундамента не меняется.
- Если необходимо сделать длительный перерыв в работе, он должен составлять не менее 2-3 суток. После перерыва поверхность фундамента, на которую будет залита свежая порция бетона, необходимо очистить от пыли, влаги, а также зачистить металлической щеткой. Шов при этом будет иметь хорошее сцепление.
- При заливке фундамента частями необходимо соблюдать все рекомендации по армированию.
Способы армирования угла у фундамента

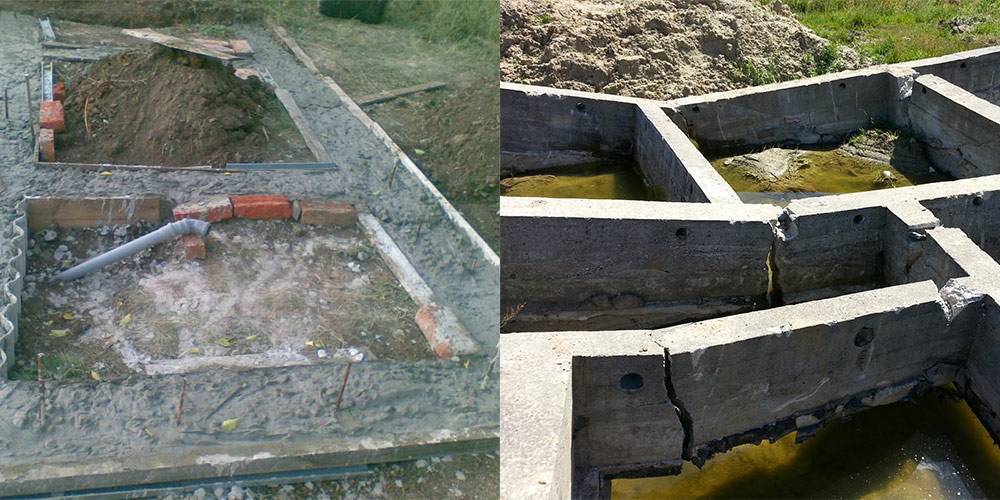

Частичная заливка фундамента — преимущества и недостатки
Процесс периодической заливки фундамента имеет такие преимущества:
1. Отсутствие необходимости в использовании тяжелой спецтехники.
Довольно часто при проведении строительных работ, отсутствует возможность подъезда к участку специализированным оборудованием и даже бетономешалкой. В таком случае, единственным вариантом является периодическая заливка фундамента. Так как без специализированных бетономешалок приготовить большое количества раствора нереально.
2. Повышение комфорта в проведении строительных работ.
Не всегда удается выполнить полную заливку фундамента, существуют причины, когда останавливается строительный процесс. В таком случае, постепенная заливка фундамента — решает данный вопрос.
Несмотря на это, выделяют такие недостатки заливки фундамента частями:
- снижение прочности основания;
- при неправильной технологии проведения работ — появление трещин на фундаменте;
- необходимость точного следования технологии.
Полная заливка фундамента позволяет получить монолитную конструкцию, с максимальными прочностными характеристиками. В любом случае, качество фундамента — после проведения работ по частичной заливке находится на более низком уровне, по сравнению с монолитными конструкциями.
Это интересно: Технология возведения из монолитного пенобетона: делимся опытом
Подготовительные работы
Этап подготовительных работ занимает важное место в процессе строительства дома. Прежде всего, необходимо очистить участок от строительного мусора, спилить лишние деревья и выкорчевать пни, убрать сухую траву. Предварительное зонирование участка позволит в процессе эксплуатации эффективно использовать каждый уголок
Нивелирование прилегающей территории лучше всего выполнить до начала строительных работ и заложения фундамента. Это не только придаст участку привлекательный вид, но значительно облегчит выполнение строительных работ на всех этапах. Рельеф местности с большими перепадами требует ступенчатого выравнивания территории
Предварительное зонирование участка позволит в процессе эксплуатации эффективно использовать каждый уголок. Нивелирование прилегающей территории лучше всего выполнить до начала строительных работ и заложения фундамента. Это не только придаст участку привлекательный вид, но значительно облегчит выполнение строительных работ на всех этапах. Рельеф местности с большими перепадами требует ступенчатого выравнивания территории.
Далее определяют точное место расположения дома и выполняют разметку фундамента. Для этого по всем углам будущего строения устанавливают колышки. Если дом стандартной прямоугольной формы, в результате должна получиться фигура с идеально равными углами в 90°. Если угол не выдержан, необходимо добиться этого результата, передвигая ограничительный шнур в ту или иную сторону.
Вдоль будущих стен, на одинаковом расстоянии друг от друга, также устанавливают колышки и натягивают между ними веревку или шнур. Диагонали, проведенные между углами строения, должны точно равняться друг другу.
Пример проверки углов в разметке – если диагонали равны, значит все углы 90° Источник homeframe.ru
При выполнении разметки под ленточный фундамент необходимо отступить от стен дома на расстояние, равное ширине фундамента. Чаще всего этот показатель составляет не более 20 см.

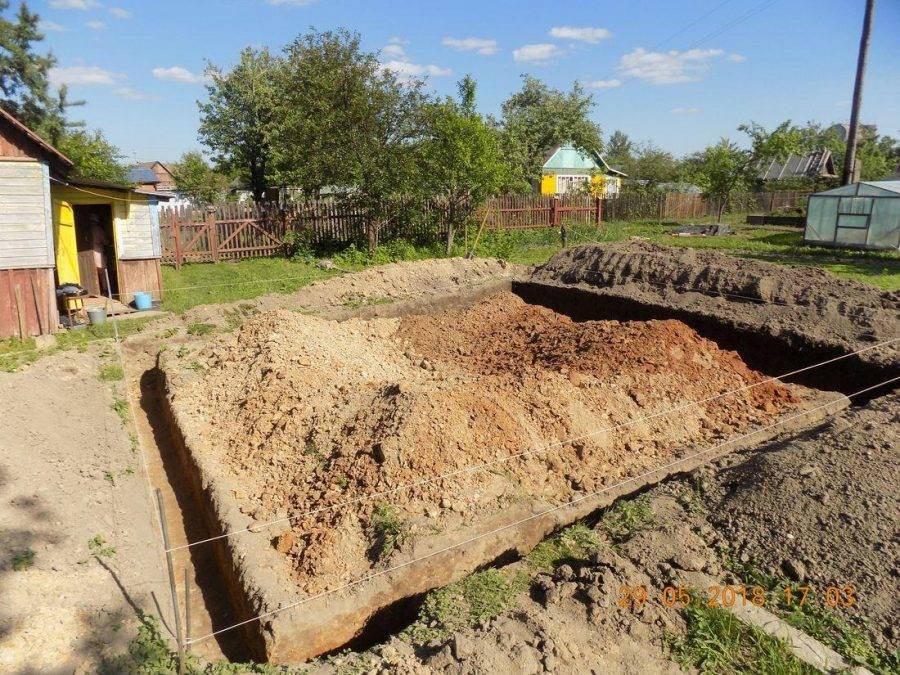

Копать траншею можно либо руками, либо с использованием специализированной техники. Ее формируют минимум на 20 см ниже точки промерзания земли, характерной для данной местности в зимний период. Копать траншею необходимо четко придерживаясь разметки и формируя плоское дно.

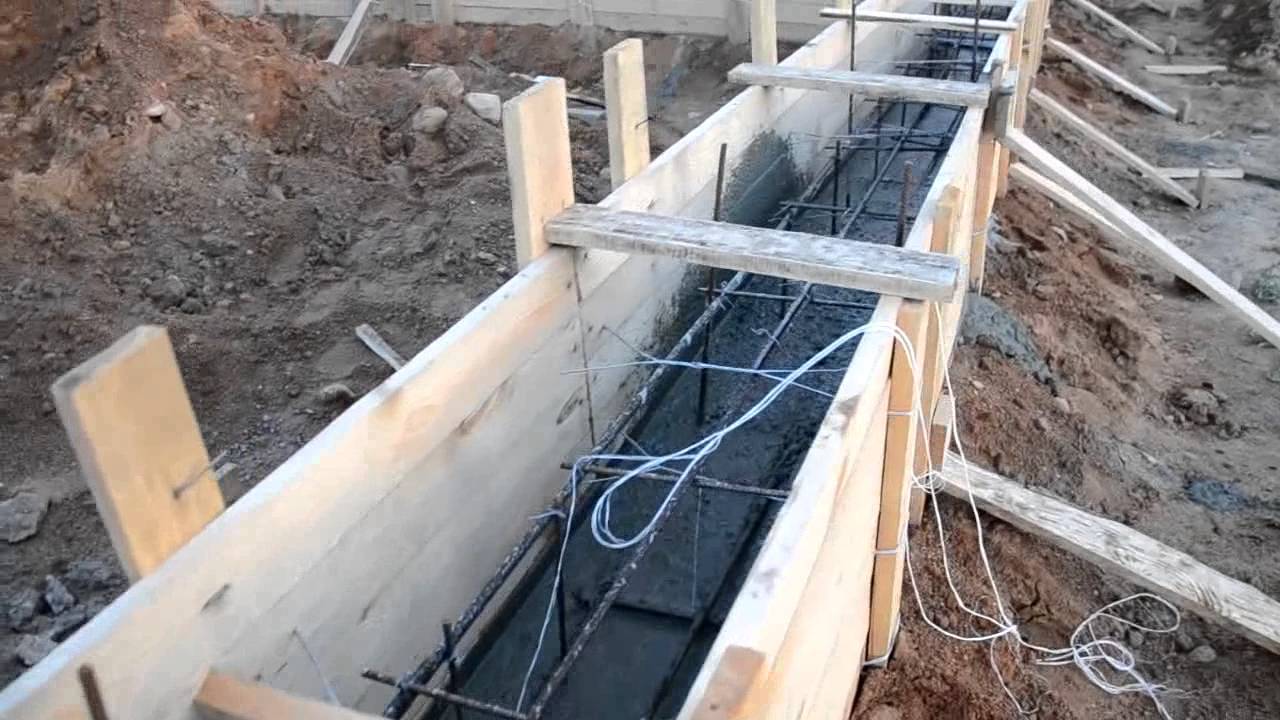

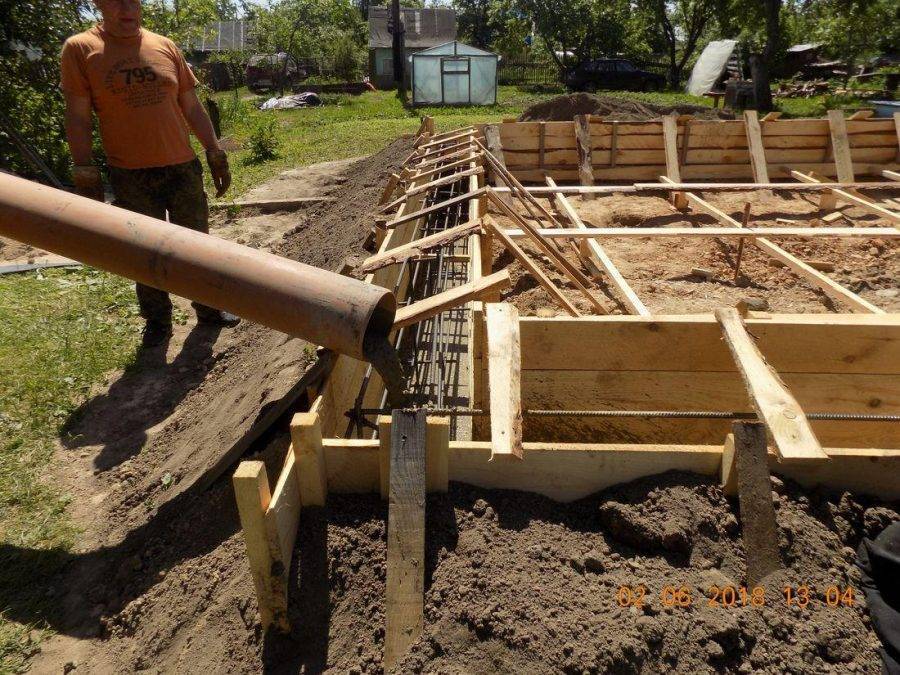

8 этап – заливка бетона

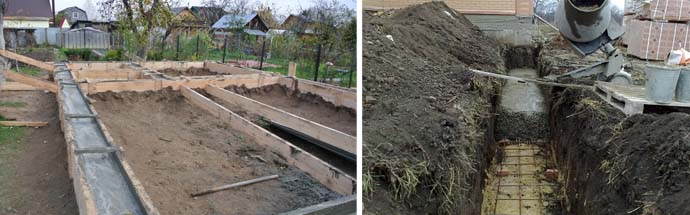

Заливка ленточного фундамента выполняется двумя способами в зависимости от объема работ и степени их механизации. В частности:
послойная заливка. Метод используется в большей мере, когда работы выполняются своими руками, а бетон готовится самостоятельно. Этот способ хорош тем, что бетонная смесь равномерно засыхает, но требует внимательности при замешивании раствора
Важно обеспечить смеси одинаковую консистенцию и оптимальное количество воды;

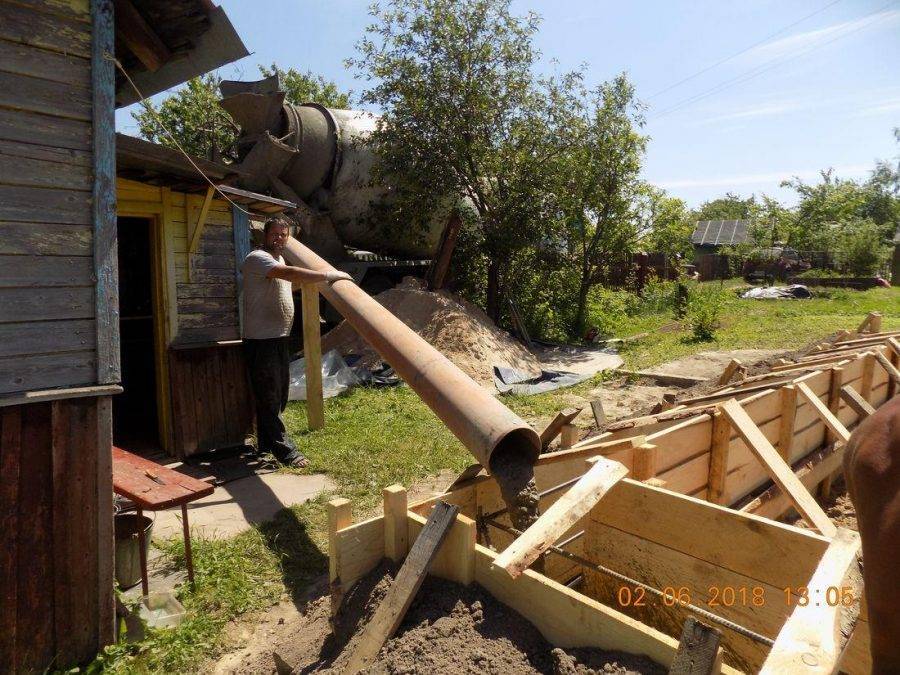

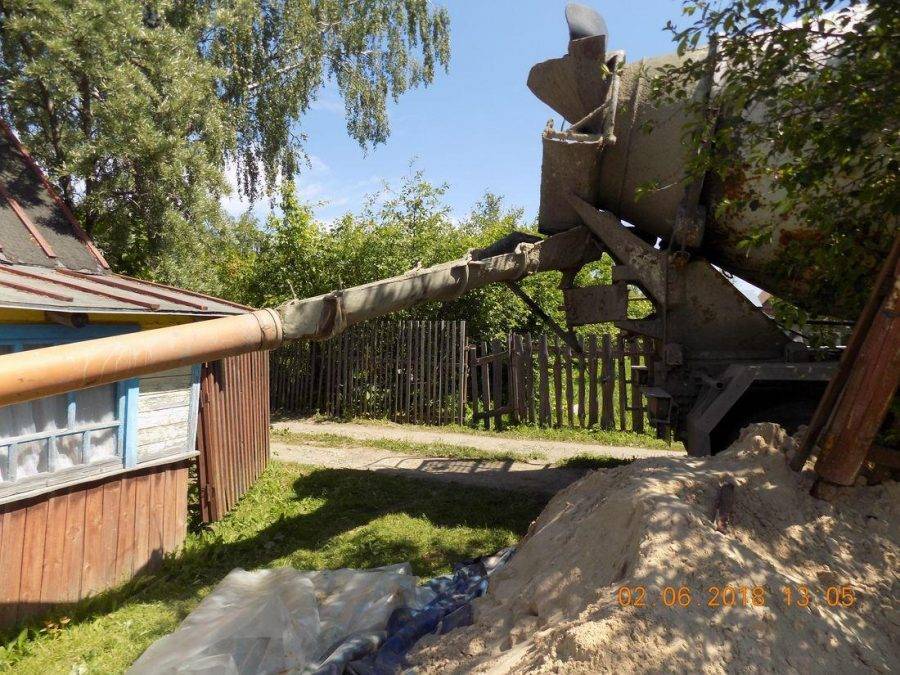

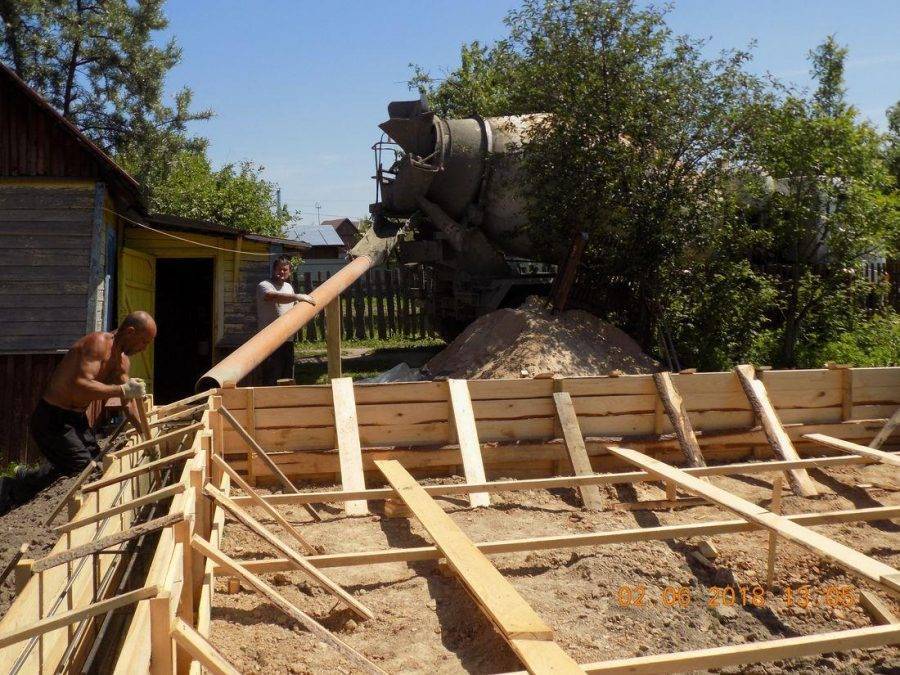

одновременная заливка. Используется, когда заливается готовый бетон из бетономешалки
В этом случае важно своевременно удалить воздух из массива бетона. Для этого раствор протыкают куском арматуры и уплотняют бруском.

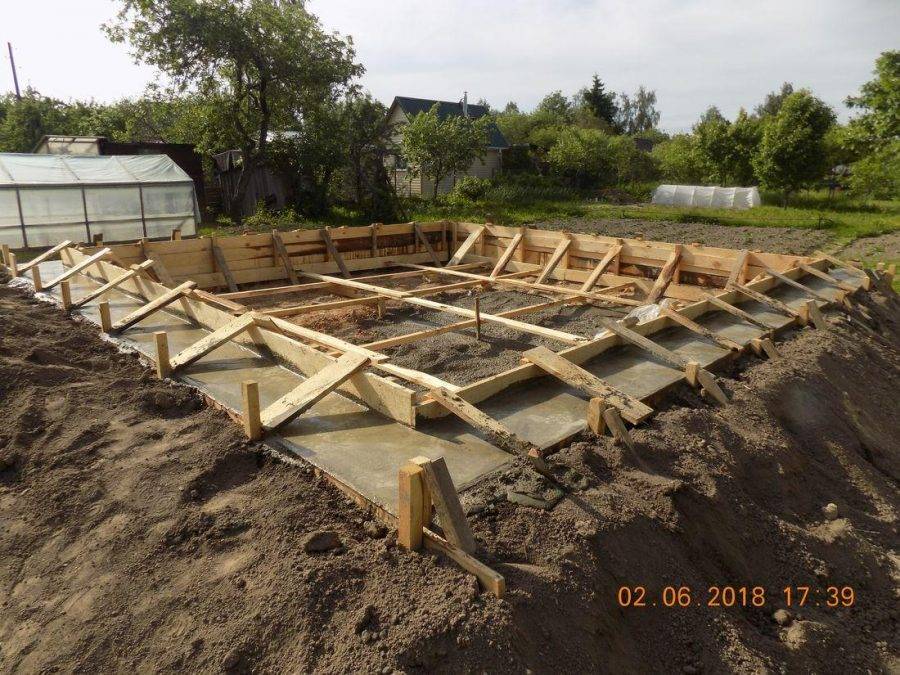

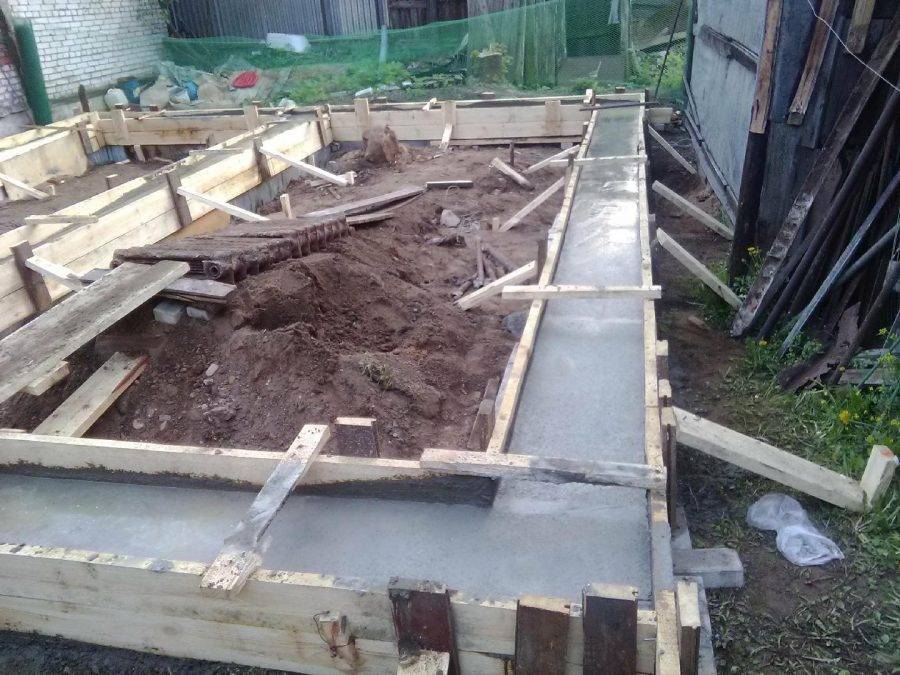

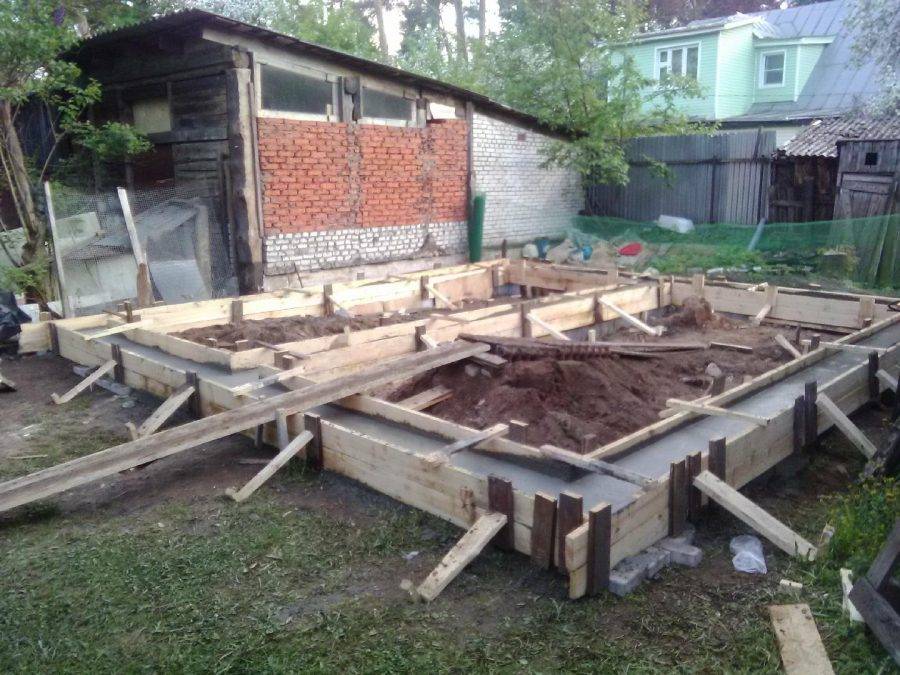

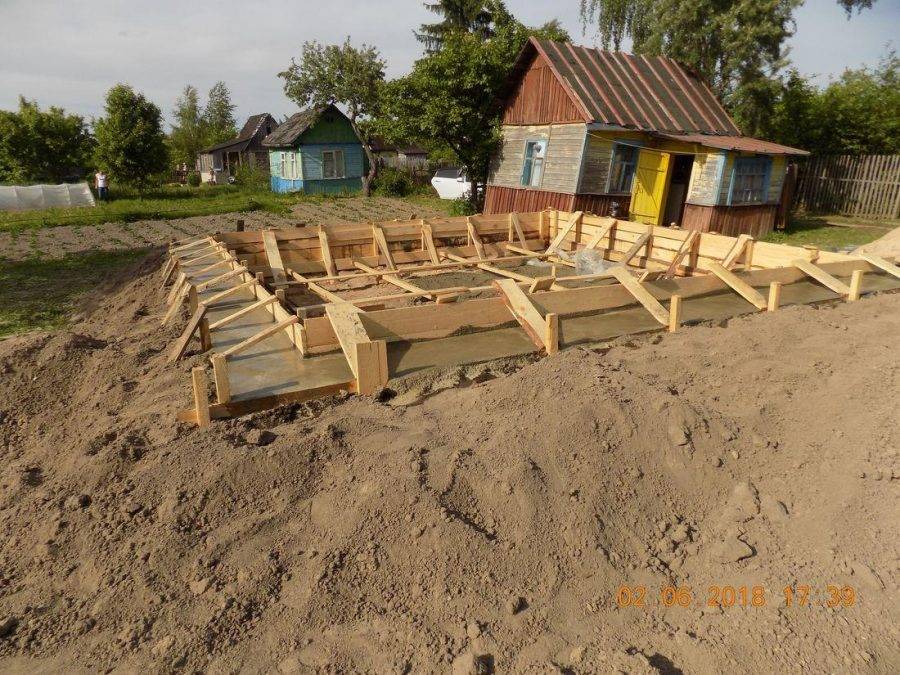

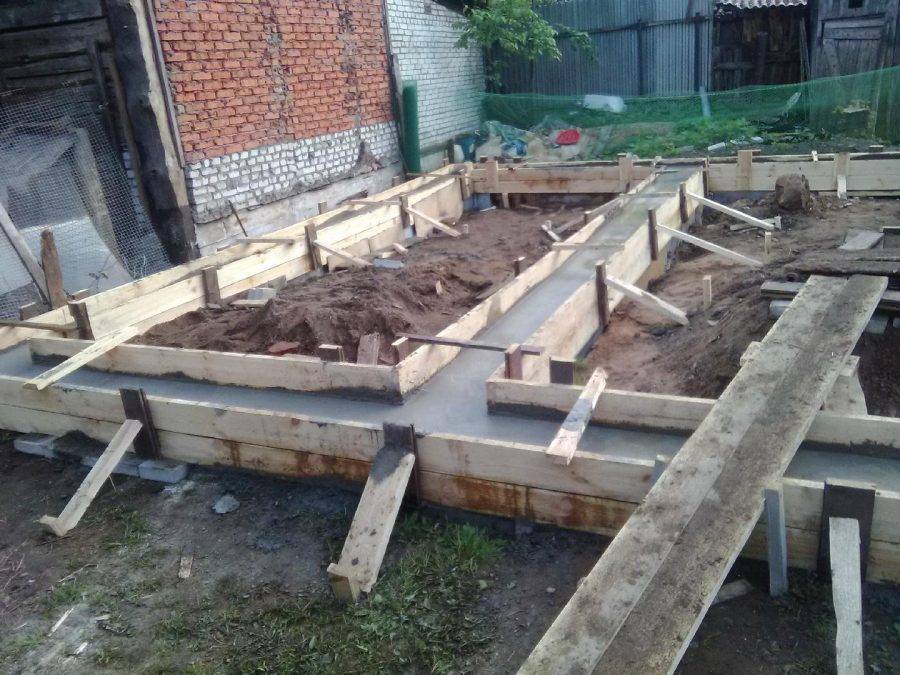

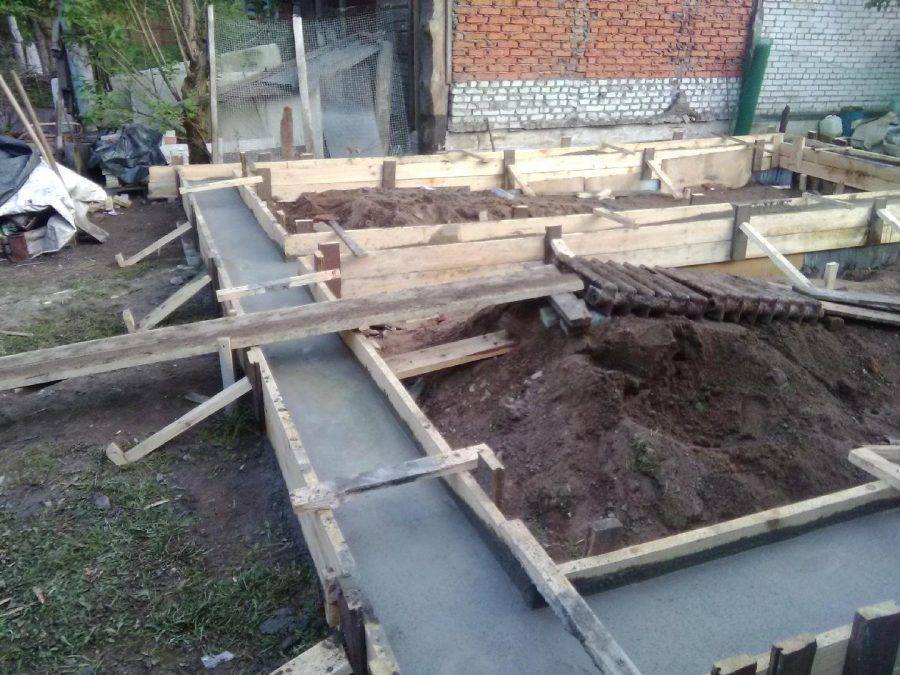

Бетон заливается до уровня, обозначенного на внутренней стороне опалубки. Чтобы добиться равномерного заполнения наземную опалубку периодически простукивают. Верхний слой бетона выравнивается мастерком. Если бетон залит по уровню опалубки, удобнее использовать прави?ло.
Затем поверхность бетона посыпают сухим просеянным цементом (удобно наносить через сито) и накрывают ветошью. Наличие цементной посыпки исключит растрескивание бетона, а ветошь защитит его от неравномерного высыхания. При выполнении работ в сухую жаркую погоду поверхность бетона следует смачивать водой для равномерного высыхания. После набора прочности (70%), опалубка, удерживающая бетон, демонтируется.
Примечание. Экономия на составляющих бетона или нарушение технологии его заливки может обернуться потерей прочности, что повлечет за собой неравномерное проседание дома, появление трещин на стенах и прочих негативных явлений.
Виды ленточного фундамента по глубине заложения
Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:
- по глубине заложения;
- по способу устройства.
Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.
Мелкозаглублённый ленточный фундамент
Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.
Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков
Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.
Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта
| Глубина промерзания непучинистых типов грунта | Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции | Глубина заложения фундамента |
| до 2 метров | до 1 метра | 0,5 м |
| до 3 метров | до 1,5 метров | 0,75 м |
| более 3 метров | от 1,5 до 2,5 м | 1 м |
| от 2,5 до 3,5 м | 1,5 м |
Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м
Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:
- в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
- при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
- при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.
Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.
Заглублённый ленточный фундамент
Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.
Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы
Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.
Возведение ленточного фундамента глубокого заложения рекомендовано:
- в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
- если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
- при наличии мелкозернистых типов грунта, перенасыщенных влагой.
Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.
