Какая высота установки розеток — нормы и стандарты

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

• штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
• аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

https://youtube.com/watch?v=YZ–N5Zr0GI

На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:

1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Около туалетного столика

Возле столика прибор должен располагаться над зеркалом или по сторонам от него. Свет должен падать на человека, а не отражаться в нем. В бра около туалетного столика лучше установить лампы накаливания (матовые), так как галогенные или светодиодные дают желтоватый свет. Устанавливать люминесцентные не следует – с ними искажается цветовое восприятие, поэтому макияж будет получаться странным.

Если было решено установить светильник над зеркалом, высота установки определяется его габаритами. Источник освещения должен быть выше головы человека, сидящего за столом. Во время установки бра по бокам зеркала высота будет зависеть от их количества. Если монтируется по 1–2 светильника, то лучше, чтобы лампы были выше уровня глаз. А если по 2 или 3 прибора с каждой стороны, то надо подбирать так, чтобы свет «не резал» глаза.

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

• Использовать стандарт, принятый в СССР — розетки на высоте 90-100 см от пола, выключатели — на 150-170 см.

• Применить евростандарт. Хотя это понятие относительное — в разных странах их ставят на разной высоте. Но чаще всего розетки в 30-40 см от пола, выключатели — 80-90-100 см.

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Высота розеток от пола в спальне

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Рекомендации для ванной

Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных приборов можно использовать такие параметры высоты розетки:

• Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
• Стиральная машина – 1 м;
• Водонагреватель – 1,8 м.

Полезные рекомендации

Теперь пришло время рассмотреть, на какой высоте лучше установить розетки для определенной комнате в квартире. Также мы рассмотрели, какая должна быть высота розетки для популярной бытовой техники.

Кухня

Количество и расположение розеток определяется после составления подробного проекта кухни

На кухне стандартная высота штепсельных розеток должна быть следующей:

• Для подключения холодильника, стиральной машины или устройство лучше разместить на высоте в 10-20 см от пола. Это оптимальное значение, так как многие производители начали выпускать бытовую технику с коротким шнуром.
• Блок розеток на 20 см над столешницей. От пола это расстояние примерно составляет 110 см. Это расположение будет оптимальным для подключения бытовых приборов.
• Для подключения вытяжки розетку следует разместить на высоте не менее 2 метров от пола.

Ванная комната

В этом помещении постоянно присутствует повышенная влажность. Поэтому высота установки розеток в ванной должна быть выбрана разумно. Электрики должны ориентироваться не только на интерьер комнаты, но и на правила ГОСТ и ПУЭ.

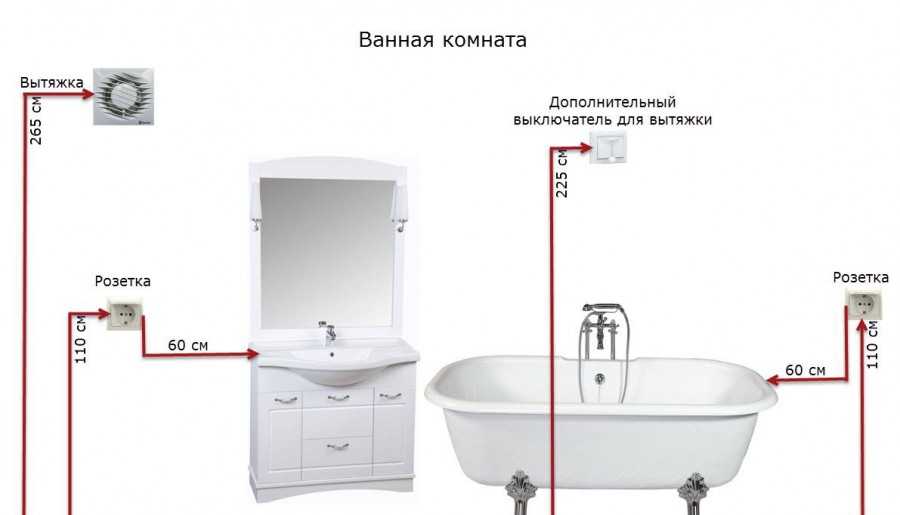

Схема розеток в ванной комнате

Крепить розетку рядом с источниками воды запрещается. Поэтому от раковины или душевой кабины лучше отступить на расстояние в 1 метр. Высотная отметка также должна быть практичной, так как возможно, вам потребуется выполнить подключение фена. Профессиональные электрики рекомендуют использовать следующие значения:

• для подключения электрического бойлера от пола нужно отступить на 1.5 метра;
• для фена и бритвы на 1 метр;
• розетка для стиральной машины должна размещаться на высоте не ниже 50 см.

Спальня

В спальне одну розетку необходимо разместить рядом с прикроватной тумбочкой, а вторую на 30 см от напольного покрытия. Для резерва специалисты рекомендуют поместить еще одну розетку. Для питания компьютера розетку нужно размещать за рабочим столом на высоте в 30 см. Чтобы подключить телевизор розетку нужно поместить на ту же высоту, что и экран. Ее можно спрятать сразу за ним.

Многие специалисты утверждают, что штепсельные розетки должны размещаться выше, чем на 30 см, так как это обезопасит ваших детей. За это переживать не следует, так как сейчас есть специальные розетки с защитой от детей.

Обязательные требования к установочным расстояниям.

В принципе высоту установки можно выбрать любую вам подходящую. Но Вы всегда должны соблюдать, согласно действующим нормам и правилам, следующие  расстояния от розетки и выключателя до:

• газовых труб или отопления, в том числе  и батареи не менее 0.5 метра;
• до дверного или оконного проема не менее 10 сантиметров;
• до угла не менее 10 см.;
• до мойки не менее 0.8 метра.

Нередко в моей практики, при выборе мест установки люди не учитывают габариты мебели, которая после установки загораживает или делает невозможным подключение техники, поэтому хорошо все продумывайте и просчитывайте на этапе проектирования. Потом после окончания ремонта все значительно усложняется, и что бы перенести или добавить розетку придется портить и затем восстанавливать отделку стен.

← Предыдущая страница
Следующая страница →

Насколько это важно

Размещение электропроводки – одна из наиболее ответственных задач при ремонте жилища. В начале процесса рекомендуется решить, где будет располагаться техника, компьютерный стол, телевизор. Только так получится оборудовать розетки на удобном расстоянии

Составляя схему оборудования источников, также важно учесть размеры комнаты, общее количество розеток и выключателей

От местонахождения разъемов зависит не только удобство их использования, но и внешний вид квартиры. Неправильно расположенные устройства способны испортить впечатление от ремонта. Установленный посередине комнаты разъем будет смотреться нелепо, и эксплуатация окажется неудобной.

Электроточки на кухне

На современной кухне есть множество бытовых приборов, соответственно, мастеру, который собирается ставить розетки в данном помещении, нужно определить количество розеток в комнате и спланировать их расстановку. Проектирование проводки начинается с составления плана комнаты помещения. Схема должна сопровождаться указанием местоположения мебели и бытовой техники, а также указанием расположения розеток. Составить план комнаты нужно для того, чтобы понять, как расположить розетки, а также как рассчитать количество розеток.

Правильное расположение розеток определяется особенностями подключаемой техники:

1. Крупная бытовая техника (холодильник, стиральная и посудомоечная машинки). Высота размещения розеток – 10-20 см от пола. Если точка питания установлена выше, то длины провода бытового прибора может быть недостаточно для подключения к сети.
2. Мелкая кухонная техника (микроволновая печь, тостер, хлебопечка, мультиварка). На какой высоте от пола делать розетки в этом случае? Для нормального функционирования приборов желательно выполнить монтаж электроточки на уровне 20 см над столешницей или 110 см от пола.
3. Вытяжка. Под нее устанавливается стандартная розетка на высоте около 200 см от пола. Между электророзеткой и серединой вытяжки должно быть расстояние примерно 20 см. Если нарушать это правило, то вентиляционный воздуховод перекроют отверстия источника тока.
4. Встраиваемая техника. Точки питания для неё делают за стенками шкафов и тумбочек. Чтобы обеспечить свободный доступ к розеточной зоне, необходимо выпилить отверстия в задних стенках мебели. Точки питания устанавливаются на высоте 30-60 см от пола. При этом необходимо следить за тем, чтобы электророзетки устанавливались не за электроприборами, а на некотором расстоянии от них.
5. Подсветка навесных шкафов. Точку питания для них ставят на высоте 5-10 см над шкафчиками.

Следует помнить, что мощность электролинии для кухни должна быть больше суммарной мощности всей бытовой техники, которая находится в данном помещении. Это необходимо для того, чтобы можно было включать несколько приборов одновременно без риска перегрузки линии.

Для использования большей части бытовых приборов (холодильника, мультиварки, мясорубки, микроволновки) предусматривается установка точки питания на 16А. Для духового шкафа и варочной поверхности поставьте на кухню электророзетку, рассчитанную на силу тока 30-40А. Для нагревателя, мощность которого превышает 3,5 кВт, следует не только установить дополнительную розетку, но и проложить отдельную линию питания.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

• Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
• Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
• Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

• С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
• Основной выключатель ставится в комнате сразу при входе.
• Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

Высота Розетки Над Полом по Стандарту

В действительности официальных требований к расположению розеток пока нет, есть только рекомендации. Профессиональные электрики ориентируются при этом виде работ на два стандарта. Первый является наследием советских времен. Тогда выключатели ориентировались по среднему росту потребителя и должны были располагаться на уровне плеч и головы, то есть 1,6 метра от пола в среднем.

Розетки располагались на высоте 0,9-1 м. по отношению к уровню пола. Но с той поры, как в моду вошли евроремонты, в обиходе электриков появился так называемый евростандарт. Он предлагает ставить выключатели на уровне розеток, а сами розетки опустить еще ниже, почтит до плинтуса, чтобы нужно было каждый раз наклоняться к ним. У каждого варианта есть свои недостатки.

Евророзетка потенциально опасна для малышей, которые начинают ходить и ползать. С другой стороны, провода при подключении техники укладываются на пол и не мешают. Зато установленной по советским меркам розетке кланяться в пояс не нужно. а выключатель повыше не мешает расположить под ним мебель.

Видео рекомендации по выбору высоты от эксперта:

Правила ПУЭ

Документ об устройстве электроустановок знаком всем электрикам и должен служить основным их руководством при монтаже проводки. В этих правилах говорится:

• Розетки в подсобных помещениях и комнатах хозяйственного назначения должны быть удалены от всех типов бытовых трубопроводов более чем на полметра, а от пола – на высоте 80-100 см. При спускающихся сверху кабелях допускается 150 см.
• В жилых комнатах и офисных кабинетах предписывается руководствоваться удобством подключения приборов и техники с оглядкой на дизайнерское оформление. Но не выше 1 м от пола.
• В детских учреждениях и дома в комнатах для детей в целях безопасности высота розеток от пола увеличивается до 1,8 м. а само место подключения обязано иметь автозащиту, закрывающую гнездо после отключения приборов.
• В саунах, помещениях прачечных и банных заведениях розеток вообще не должно быть. В гостиницах и домашних ванных комнатах разрешена их установка только в третьей зоне, то есть в 60-ти см от душевых кабин. Наличие защиты УЗО обязательно.

Относительно евроварианта ничего не сказано. Но стоит иметь в виду, что в евророзетки не должна попадать вода при мытье пола.

Разработка проекта размещения выключателей и розеток. Основные советы

Существует последовательность, которая регламентирует правильную проектировку расположения выключателей и розеток.

1. Для начала разбираются с расположением в комнате электроприборов и мебели.

2. Далее, следуя заданному масштабу, составляют подробную схему и отображают:

• проемы окон и дверей;
• путь прокладки электрических проводов;
• водо- и газоснабжение;
• расстановку мебельного и технического оборудования;
• основные и дополнительные (телефонные и интернет) розетки.

3. Существует ряд правил, которых нужно придерживаться, разрабатывая схему:

• не менее 0,5 м должно быть между выключателем и системами коммуникациями;
• минимум 0,1 м между углом комнаты и оконным или дверным проемом;
• расстояние до раковины – от 0,8 м;
• для предотвращения загораживания мебелью электровходов необходимо учесть ее габариты;
• розетки для телевизора, компьютера или микроволновки, то есть стационарной техники, располагаются за самими электроприборами;
• резервные или дополнительные розетки размещают от пола на высоте 0,3 м.

4. Факторы, влияющие на установку выключателей:

• расположение входной двери и сторона ее открытия;
• типы помещения (для примера: в длинном коридоре или на лестнице устанавливают выключатели в начале и в конце пути);
• выключатель у входной двери устанавливается на уровне 0,8–0,9 м.

Надеемся, информация, изложенная в статье, была вам полезна и убережет домашних мастеров и начинающих строителей от кардинальных и непоправимых ошибок.

Правила установки электрической бытовой техники

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Высота розеток и выключателей над столешницей на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

1. Некоторые рекомендации по расположению розеток на кухне:
2. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
3. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
4. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
5. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
6. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

• Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления:
• духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
• для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
• под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Высота розеток для телевизора на стене

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175 см, удобнее всего расположить телевизор на высоте 120 см от пола до центра экрана. Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю. Конкретная высота установки розетки зависит от диагонали телевизора. Сюда же выводим и антенный кабель.

Ключевые советы

1. При подключении холодильника, а также посудомоечной и стиральной машинки подключение розетки осуществляется на 0,1–0,2 м от пола. Подсчитано, что это наиболее подходящая высота, учитывающая длину технического электрошнура. Известно, что существуют модели с 50-сантиметровым проводом.
2. Для подключения мультиварки или микроволновки, то есть малогабаритных приборов, устанавливают розетку на расстоянии 1,1 м от пола или 0,2 м (20 см) от столешницы.
3. Касательно вытяжки есть рекомендации по монтировке отдельной розетки на высоте двух метров от пола. Для свободного хода вентиляционного воздуховода расстояние от середины вытяжки до электровхода должно составлять минимум 0,2 м.
4. Розетки располагаются за стенками шкафа, которые придется выпилить, если речь идет о встраиваемой технике. В этом случае рекомендованная высота 0,3–0,6 м от пола. Нельзя допустить нахождение розетки непосредственно за вышеупомянутыми электроприборами.
5. Точки питания для осветительных приборов и навесных шкафов удобно размещать над мебелью на высоте около 5-10 см.

Внимание! Суммарная мощность электричества должна иметь запас, чтобы быть способной удерживать все включенные бытовые приборы на кухне

• Сила тока в 32-40 А подается с помощью розеток для духового шкафа и варочной поверхности.
• Если имеется нагреватель мощностью выше 3,5 Вт, то встраивается дополнительная линия питания.
• Для всего остального оборудования в целом подойдут розетки на 16 А.

Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий 1 .

Область применения. Определения.

7.1.1. Настоящая глава Правил распространяется на электроустановки: жилых зданий, перечисленных в СНиП 2.08.01-89 «Жилые здания»; общественных зданий, перечисленных в СНиП 2.08.02-89 «Общественные здания и сооружения» (за исключением зданий и помещений, перечисленных в гл. 7.2): административных и бытовых зданий, перечисленных в СНиП 2.09.04-87 «Административные и бытовые здания»; к электроустановкам уникальных и других специальных зданий, не вошедших в вышеуказанный список, могут предъявляться дополнительные требования.

Далее по тексту, если нет уточнения, под словом «здания» понимаются все типы зданий, на которые распространяется данная глава.

Требования настоящей главы не распространяются на специальные электроустановки в лечебно-профилактических учреждениях, организациях и учреждениях науки и научного обслуживания, на системы диспетчеризации и связи, а также на электроустановки, которые по своему характеру должны быть отнесены к электроустановкам промышленных предприятии (мастерские, котельные, тепловые пункты, насосные, фабрики-прачечные, фабрики-химчистки и т.п.).

7.1.2. Электроустановки зданий, кроме требований настоящей главы, должны удовлетворять требованиям глав разд. 1-6 ПУЭ в той мере, в какой они не изменены настоящей главой.

7.1.3. Вводное устройство (ВУ) — совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть.

Вводное устройство, включающее в себя также аппараты и приборы отходящих линий, называется вводно-распределительным (ВРУ).

7.1.4. Главный распределительный щит (ГРЩ) — распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.

7.1.5. Распределительный пункт (РП) — устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных электроприемников или их групп (электродвигателей, групповых щитков).

7.1.6. Групповой щиток — устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных групп светильников, штепсельных розеток и стационарных электроприемников.

7.1.7. Квартирный щиток — групповой щиток, установленный в квартире и предназначенный для присоединения сети, питающей светильники, штепсельные розетки и стационарные электроприемники квартиры.

7.1.8. Этажный распределительный щиток — щиток, установленный на этажах жилых домов и предназначенный для питания квартир или квартирных щитков.

7.1.9. Электрощитовое помещение — помещение. доступное только для обслуживающего квалифицированного персонала, в котором устанавливаются ВУ, ВРУ, ГРЩ и другие распределительные устройства.

7.1.10. Питающая сеть — сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

7.1.11. Распределительная сеть — сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов и щитков.

7.1.12. Групповая сеть — сеть от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников.

Общие требования. Электроснабжение.

7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S.

При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

7.1.14. Внешнее электроснабжение зданий должно удовлетворять требованиям гл.1.2.

7.1.15. В спальных корпусах различных учреждений, в школьных и других учебных заведениях и т.п. сооружение встроенных и пристроенных подстанций не допускается.

В жилых зданиях в исключительных случаях допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов по согласованию с органами государственного надзора, при этом в полном объеме должны быть выполнены санитарные требования по ограничению уровня шума и вибрации в соответствии с действующими стандартами.

Устройство и размещение встроенных, пристроенных и отдельно стоящих подстанций должно выполняться в соответствии с требованиями глав разд. 4.

7.1.16. Питание силовых и осветительных электроприемников рекомендуется выполнять от одних и тех же трансформаторов.

7.1.17. Расположение и компоновка трансформаторных подстанций должны предусматривать возможность круглосуточного беспрепятственного доступа в них персонала энергоснабжающей организации.

Правильный монтаж приборов

Установка розеток и выключателей

Когда выявлены все нюансы в работе по проведению и подключению линий для электричества, нужно подготовиться к правильному присоединению источников питания с неотъемлемыми спутниками для удобного пользования приборами, с помощью которых можно управлять силовой энергией.

Действия по их установке идентичны и чтобы не присоединяли к источникам нужно вначале подготовить поверхности и подобрать комплект инструментов.

Они понадобятся, чтобы закрепить розетку на стене. В зависимости от поверхностей этапы монтажных работ несколько отличается.

Выполнять установку элементов нужно с инструментами:

• ножом
• отверткой
• кусачками

Для присоединения понадобятся корпуса с подрозетниками и выключателями. Вначале проводят разметку на поверхностях с учетом высоты, на которой будут располагаться приборы. Предусматривают, чтобы к неподвижным аппаратам установка была произведена с максимальной доступностью.

Кроме этих условий нужно:

• правильно расположить контакты, чтобы не перепутать их подключение
• кухня должна иметь не меньше двух розеток
• электрические элементы управления не должны находиться возле раковин

В бетонных стенах по проведенному контуру производят перфоратором углубления, чтобы установить туда специальную коробку. Её закрепляют гипсом, фиксируют штукатуркой. Затем вставляют сердцевину и прикрепляют раздвижными лапками, подойдут как крепежные детали шурупы. Завершают процедуру пластиковым корпусом, помещая его сверху на установленную конструкцию.
