Какой высоты должен быть дымоход над кровлей и коньком

Критерии расчета дымоходных труб

Во время определения высоты трубы по уровню конька следует иметь в виду все факторы, которые могут иметь значение при расчете тяги дымохода.

Высота трубы над коньком зависит от следующих факторов.

Угол наклона скатов.

Чем он больше, тем значительнее воздушные потоки, возникающие в результате завихрений. Они могут не только понижать скорость движение воздуха в дымоходе, но и становиться причиной так называемой обратной тяги. После ее возникновения ядовитые продукты горения топлива не выводятся наружу, а попадают в помещение. Если такое явление возникло ночью, то последствия могут быть очень трагичными.

Все современные котлы должны иметь специальное оборудование, в автоматическом порядке прекращающее горение в случае недостаточной тяги. При определенных совпадениях движение воздуха в дымоходе может быть обратным, это крайне опасная ситуация.

Величина удаления трубы от конька. Строительные нормы и правила имеют специальные таблицы с указанием зависимости высоты дымохода от его удаления. Если таблиц нет, то значения можно рассчитать самостоятельно. Как это делается, мы в этой статье расскажем ниже.

Роза ветров, максимальная высота снежного покрова, климатическая зона расположения здания

Как дополнительный фактор обязательно принимается во внимание близость к высотным сооружениям, препятствующим свободному движению воздушных масс.

Чем больше факторов принимается во внимание при выполнении расчетов, тем безопаснее эксплуатация отопительных котлов, выше их КПД, комфортнее условия проживания в доме

На что влияет высота дымохода

Тяга в трубе, необходимая для поступления кислорода и горения топлива, создается за счет перепада температур воздуха в котле и на улице. Горячий воздух, поднимаясь вверх, остывает, разница давлений в нижней и верхней частях дымохода способствует движению воздуха и образованию тяги.

Если дымоход имеет узкое сечение и достаточную длину, то скорость выхода продуктов горения также будет высокой, т.е. сильная тяга будет приводить к перерасходу топлива, тепло нагретого воздуха не будет успевать передаваться в помещение. Но при слишком длинной трубе начинает происходить замедление движения воздуха, и тяга ослабевает.

При коротком дымоходе тяга будет недостаточной, чтобы вовремя выводить отработанный газ и копоть через дымоход. Сажа будет оседать на внутренней стене дымовой трубы, отопительная система будет работать неэффективно, появится риск отравления угарным газом и даже возгорание, что очень опасно для жильцов дома.

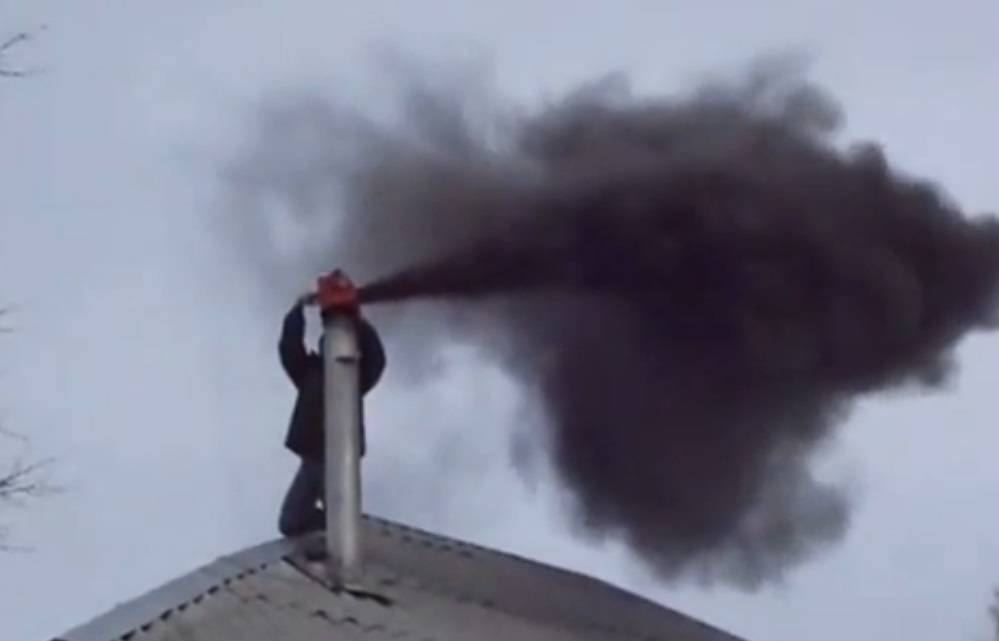

Дымоход необходимо регулярно чистить. Из этой статьи вы узнаете, как это делается.

Основные критерии при проектировании и расчете дымоходной трубы

Глубоко ошибается тот, кто считает, что наружный выход устройства для отвода топочных газов, неизменно образующихся при сгорании любого вида топлива, включая газ, мало влияет на комфортную температуру в доме. Дымоходная труба не просто выводит образовавшийся дым и топочные газы, но еще и оказывает существенное влияние на производительность отопительных агрегатов, их КПД и расход энергоносителей.

Важно! И высота трубы, и ее внутренний диаметр при правильном расчете с помощью калькулятора гарантируют нормальную работу отопительных агрегатов и их безопасность — как в плане пожаров, так и для здоровья людей. Ведь подобные устройства не допускают попадания угарных газов внутрь жилых помещений

Чтобы сделать грамотный и правильный расчет дымохода, необходимо учесть следующие моменты:

Чтобы сделать грамотный и правильный расчет дымохода, необходимо учесть следующие моменты:

• В зависимости от используемого топлива нужно выбирать и материал, из которого будет возводиться дымоход. Ведь топочные газы разных энергоносителей обладают различной температурой.
• Высота дымохода над крышей, его внутреннее сечение и конструктивные особенности напрямую влияют на функциональность отопительного оборудования вашего дома. Несоответствие этих параметров может привести к некорректному функционированию котлов и печей, вплоть до полной их реконструкции.
• Разные приборы, производящие топочные газы, требуют для своей работы наличия вентиляции. Поскольку строить для каждой такой системы отдельный канал отведения нерентабельно, чаще всего их совмещают в одной конструкции.

Естественно, сделать грамотный технический расчет не каждый в состоянии. Но можно воспользоваться онлайн калькулятором или поручить процедуру расчета специалистам-теплотехникам.

От чего зависит тяга?

Продукты горения выводятся из системы посредством тяги, которая создается в трубе. Воздух все время движется, благодаря чему вредные газы попадают наружу. От чего зависит сила тяги? Прежде всего, от высоты дымохода, а также от температурных показателей на улице и в трубе. Во время сжигания топлива температура внутри канала может достигать 250 С. При контакте с металлом горячие газы охлаждаются и температура снижается, из-за чего, собственно, и образуется стабильная тяга.

Не стоит забывать, что влага не должна конденсироваться в дымоходе, в противном случае его поверхность будет разрушена. Такое зачастую случается зимой, когда температура существенно падает. Как результат – тяга ухудшается. И для снижения уровня влажности подходит как раз подсос воздуха, образующийся в тягостабилизаторе.

Обратите внимание! Если уровень влажности окружающей среды будет высоким или же внутрь дымохода попадут атмосферные осадки, то тяга из-за этого также может ухудшиться. И чтобы предотвратить это, поверх дымоходной трубы устанавливается специальный защитный зонт

Для определения силы тяги вам потребуется обычная спичка. Зажгите ее, поднесите к открытой топке при открытом поддувале. Если огонь будет втягиваться внутрь, значит, тяга хорошая. Если он будет отклоняться обратно, то имеет место обратная тяга. В данном случае топить печь нельзя, поскольку дым пойдет в дом.

Это часто случается при неисправном или загрязненном дымоходе. По этой причине его нужно периодически чистить и при необходимости ремонтировать.

Дельные советы

Иногда в доме есть не только отопительный агрегат, но и, к примеру, колонка либо же камин. И для каждого требуется собственный дымоход. Конечно, никто не будет строить три разных дымохода – намного проще сделать один, но соединенный с несколькими каналами, выполненными в соответствии с мощностью приборов, кол-вом дыма и типом топлива. У таких конструкций имеется ряд достоинств:

• экономия жилплощади;
• стабильность в функционировании всего оборудования;
• экономия денег и труда.

И еще раз напоминаем, что подобными расчетами должны заниматься только профессионалы.

Подводя итоги – каковы основные требования?

С высотой дымохода относительно конька крыши мы разобрались. Остается лишь рассказать, что в целях хорошего выполнения своих функций планировании и сооружении конструкции должны соблюдаться определенные правила.

1. Его высота по отношению к крыше должна соответствовать конкретным нормам.
2. Его необходимо регулярно чистить от сажи.
3. Если дымоход кирпичный, то кладка должна быть максимально плотной.
4. Над оголовком желательно установить зонт, дабы внутрь не попадали атмосферные осадки и мусор.
5. Сечение трубы на протяжении всей ее длины должно выдерживаться в соответствии с размерами топочной камеры.
6. Тяга должна быть постоянной, по этой причине ее нужно контролировать.
7. При строительстве должна выдерживаться вертикальность дымохода, а также его допустимый наклон.
8. Материалы, используемые при этом, должны быть безопасными.

Как видим, есть ряд параметров, которые учитываются при расчете высоты дымоходной трубы. И несмотря на то, что расчеты можно сделать самому с помощью калькулятора, желательно доверить это дело профессионалам. На этом все, теплых вам зим!

Как правильно определить высоту трубы

Этот фактор является определяющим при проектировании системы вентиляции. Провести необходимые расчеты необходимо еще на стадии составления чертежей инженерных коммуникаций будущего дома. В процессе строительства или по его окончании внести коррективы и изменения будет крайне затруднительно или невозможно.

Что влияет

На общую высоту вытяжного воздуховода оказывает влияние сразу несколько факторов.

Наиболее существенные из них следующие:

• перепады температуры в помещении и за окном;
• наличие рядом трубы дымохода от котла отопления;
• господствующее направление ветра и его сила;
• степень сопротивления трения воздуха о стенки трубопровода;
• конфигурация вытяжной системы, наличие и количество углов.

Так, в летнее время тяга значительно снижается, так как температура внутри и снаружи дома почти одинакова. Однако, чрезмерно высокая труба может представлять опасность в плане падения при сильных порывах ветра.

Конструкция кровли

Крыши жилых сооружений имеют различную форму. В бесснежных регионах страны с небольшим количеством осадков накрывают дома плоской кровлей, так как это проще, быстрее и дешевле. Высота вентканала здесь не имеет особого значения. Главное, что обеспечивалась достаточная тяга, для этого нужно 50-60 см возвышения при расположении трубы рядом с коньком кровли или парапетом.

В случаях обустройства строений со скатными крышами необходимо учитывать соотношение между их самой высшей точкой и срезом вентканала.

Если расстояние до конька меньше 150 см, то трубу нужно поднимать над кровлей на 40-50 см. При большем удалении ее необходимо поднимать над коньком не менее, чем на 100 см. Это обеспечит захват выходящего воздуха ветром и создание хорошей тяги.

Правила противопожарной безопасности

Поскольку в дымоход поступают не только продукты горения, но и искры, система отопления требует повышенного внимания с точки зрения пожарной безопасности.

Для того, чтобы свести к минимуму саму вероятность возникновения пожара, необходимо придерживаться таких правил:

• между дымоходом вытяжных труб и вентканалом должно быть не менее 3 метров для предотвращения попадания искр и угарного газа;
• высота вентиляционной и дымоходной трубы должна быть одинаковой по уровню;
• обогрев внешней трассы необходимо делать безопасным в плане возможности воспламенения.

Если вытяжка и дымоход проходят снаружи здания, то их следует разделить теплоизоляционным материалом, чтобы избежать прогорания вентканала.

При проведении проектирования вытяжной системы в частном доме нужно изначально определиться с конфигурацией трубопровода. К этому вопросу нужно подойти дифференцированно, не выбрав эстетичность в ущерб практичности и наоборот.

Существуют такие варианты выбора сечения труб для обустройства магистрали:

1. Круглое. По таким каналам воздух движется лучше всего, не создавая завихрений и обратных потоков.
2. Прямоугольное. Смотрится хорошо, как внутри, так и снаружи дома. но аэродинамические качества таких вентканалов несколько хуже.

Оптимальным решением является прокладка прямоугольных каналов внутри помещения, а круглых в технических комнатах и на тыловых стенах дома.

Вид: естественный или механический

Что касается выбора вида вытяжной системы, то в большинстве строений она комбинированная. В жилых комнатах используется естественный способ удаления загрязненного воздуха за счет разницы в температуре и давлении. Вентканалы маскируются коробами, краской или обоями. Под тон интерьеру подбираются декоративные решетки.

Что касается комнат с ограниченным объемом приточного воздуха, то в их стенах делаются входные клапаны и отверстия для вытяжных вентиляторов. Воздух из таких комнат удаляется непосредственно на улицу или подается в общую магистраль.

Каким должен быть дымоходный канал?

При сооружении дымохода крайне важно, чтобы все размеры были рассчитаны, а материал подобран правильно. А эти параметры, в свою очередь, будут зависеть от топлива, которое планируется использовать

Так, кирпичная конструкция подойдет для газовых и твердотопливных приборов. Ее сечение и высоту необходимо тщательно рассчитать (об этом несколько позже), дабы вся система отопления нормально функционировала. В случае неправильно подобранных размеров КПД котла снизится, а требуемая тяга будет отсутствовать, что может привести к самым неожиданным последствиям.

Обратите внимание! Все это особенно важно в тех случаях, когда дымоход обустраивается сразу для нескольких приборов – здесь расчеты лучше доверить профессионалам, поскольку риск ошибиться достаточно высок. В соответствии с общепризнанными требованиями 1 дымоход способен обслуживать не более 2-х приборов отопления, но только тогда, когда его внутренние размеры позволяют им обоим работать одновременно. А высота канала рассечки в данном случае должна составлять порядка 0,8 метра

В случае больших параметров КПД прибора снизится, а меньших – ухудшится тяга, и продукты горения могут проникнуть в помещение

А высота канала рассечки в данном случае должна составлять порядка 0,8 метра. В случае больших параметров КПД прибора снизится, а меньших – ухудшится тяга, и продукты горения могут проникнуть в помещение

В соответствии с общепризнанными требованиями 1 дымоход способен обслуживать не более 2-х приборов отопления, но только тогда, когда его внутренние размеры позволяют им обоим работать одновременно. А высота канала рассечки в данном случае должна составлять порядка 0,8 метра. В случае больших параметров КПД прибора снизится, а меньших – ухудшится тяга, и продукты горения могут проникнуть в помещение.

Что же касается формы дымохода, то лучшей однозначно считается цилиндр. Высота дымохода относительно конька крыши на это не влияет, равно как и использованный материал. И даже в каналы из кирпича встраиваются трубы необходимого диаметра. Объясняется это тем, что продукты горения поднимаются спиралеобразно, поэтому оптимальная форма – это именно цилиндр. Только при таких условиях обеспечивается максимальная тяга.

Колпак на трубу дымохода

Ранее мы рассказывали о том как своими силами сделать и установить колпак на дымоходную трубу. В дополнение к этой статье советуем вам ознакомится с этим руководством

А современные модели котлов, функционирующие по «стоп-старту», без подобной трубы обойтись не могут. Ведь для них главное – это быстрый нагрев системы до требуемого показателя и перевод ее в режим ожидания, из-за чего, собственно, такие котлы и считаются самыми экономными.

В квадратных дымоходах будут создаваться завихрения, что опять же приведет к ухудшению тяги. Зато для дровяных отопительных котлов эта форма подходит, так как увеличивает их КПД путем замедления выхода тепловой энергии.

Общие требования

Существует немало требований общего характера, которые влияют на такой критерий, как высота трубы от конька

Например, обязательно принимаются во внимание расположенные рядом сооружения или высокие деревья. В этих случаях учитывают влияние на дымоход расположенных вблизи высотных зданий следующим образом: формируют так называемую «зону ветрового подпора». Придётся дымоход удлинять минимум на 50 см для того, чтобы выйти из ветровой зоны и избавить её от попадания дыма от сгоревшего топлива в печах

Придётся дымоход удлинять минимум на 50 см для того, чтобы выйти из ветровой зоны и избавить её от попадания дыма от сгоревшего топлива в печах.

Аналогичные требования для печной трубы применяются в тех случаях, если её обустраивают в подсобном помещении, примыкающем непосредственно к зданию жилому. Основной вывод в таких ситуациях будет следующим: оголовок дымохода должен превышать по высоте зону ветрового подпора. Получаем вывод: минимальная длина трубы и её диаметр зависят от места, где располагается дымоходный канал, от особенностей крыши и расположенной в непосредственной близости территории.

Существуют несколько разных подходов для определения высоты дымохода для дома с плоской и скатной крышей.

Для плоской крыши этот параметр устанавливается так:

• минимальное значение высоты над кровлей составляет 120 см (это при отсутствии на ней парапетов и прочих заграждений);
• высота трубы над коньком плоской кровли должна быть увеличена в тех случаях, когда на ней есть заграждения (оптимально добавить ещё 1 м);
• определённые особенности возникают и тогда, когда на крыше располагается вентиляционная труба. Необходимо, чтобы дымоход был выше по высоте на 0,5 м и был отдалён от системы вентиляции не менее, чем на 5 м.

https://youtube.com/watch?v=Ymuy1a9U-ZM

Для двускатной крыши приняты несколько иные стандарты и требования. На первое место выходит фактор удалённости от ската дымовыводящего канала:

• минимальное значение составит 50 см, если дымоход размещается ближе 1,5 м от конька;
• если он удалён на дистанцию в 1,5-3 м, то его высота должна быть такой же, как и наибольшая высота крыши;
• если удаление дымоотводящего канала составляет более 3 м, тогда конёк и дымоход должны образовывать линию с углом в 10 градусов.

Для крыш со сложной геометрией, например, четырёхскатных, расчёты лучше оставить специалистам, поскольку они значительно усложняются.

Для эффективной работы печи и отопления здания, нужно правильно выбирать конструкцию дымохода. Рассмотрим несколько наиболее популярных:

• кирпичный, самый простой и сохраняющий тепло. Однако сложен в изготовлении;
• на основе асбестоцемента. Простой и недорогой, но быстро способен терять тепло;
• стальной, двухконтурный. Один из часто встречающихся по совокупности своих показателей;
• керамический. Много весит и стоит дороже, зато обладает защитным слоем.

При самостоятельном обустройстве дымоходной трубы важно придерживаться рекомендаций опытных печников и строителей. Основные из них сводятся к следующему:. Для кирпичных дымоходов особенно важно добиться гладкой внутренней поверхности и отсутствия ощутимых швов в местах соединений

Установка асбестоцементных и металлических конструкций выполняется с самого начала строго вертикально. Для любых типов дымоходных труб необходима регулярная чистка от остатков сажи и нагара. Чтобы снизить нагрузку от кирпичной конструкции, в нижней части трубы делают переход на более лёгкие материалы. При определении сечения дымохода нужно отталкиваться от мощности отопительного оборудования и других его технических характеристик. Колпаки на самом верху конструкции защитят от попадания внутрь птиц, насекомых и разнообразной грязи. Если высота дымохода превышает 1,2 м, понадобятся дополнительные крепёжные элементы для всей конструкции в целом

Для кирпичных дымоходов особенно важно добиться гладкой внутренней поверхности и отсутствия ощутимых швов в местах соединений. Установка асбестоцементных и металлических конструкций выполняется с самого начала строго вертикально

Для любых типов дымоходных труб необходима регулярная чистка от остатков сажи и нагара. Чтобы снизить нагрузку от кирпичной конструкции, в нижней части трубы делают переход на более лёгкие материалы. При определении сечения дымохода нужно отталкиваться от мощности отопительного оборудования и других его технических характеристик. Колпаки на самом верху конструкции защитят от попадания внутрь птиц, насекомых и разнообразной грязи. Если высота дымохода превышает 1,2 м, понадобятся дополнительные крепёжные элементы для всей конструкции в целом.

Как рассчитать оптимальную высоту дымохода

Расчет точной высоты — процесс достаточно трудоемкий. Для того, чтобы его облегчить, созданы специальные правила, учитывающие расположение трубы на разных видах крыш. Они позволяют подобрать примерную высоту дымохода над крышей.

Для примерного расчета необходимо придерживаться следующих правил:

1. Если на крыше расположены дымоход и вентиляционная труба, расстояние между ними — не менее 5 м. Высота при этом на 0,5 м больше, чем вентиляции.
2. Если на крыше есть бордюр, дымоход должен минимум на 1 м превосходить его по высоте.
3. Если крыша имеет уклон, высота рассчитывается по расстоянию дымохода от конька (наивысшей точки).

На последнее правило стоит обратить особое внимание. Расчеты выглядят следующим образом:

• дымоход, расположенный на расстоянии до 1,5 м от конька на 0,5 м выше самого конька;
• труба расположенная на расстоянии до 3 м от конька находится вровень с наивысшей точкой крыши;
• дымоход на расстоянии свыше 3 м от конька находится ниже конька. При этом угол между коньком и наивысшей точкой дымохода составляет 10°.

Графический и математический способ определения высоты дымохода

Данный метод определения расстояния дымохода от конька считается самым сложным, используется, когда дымоход удален от конькового хребта на 300 см и больше.

Довольно часто печь устанавливают почти в центре сложной постройки, в которой дымоход пересекает крышу в месте пристройки или очень близко к краю главного ската. Если отрезок от уровня колосника до спроектированного выходного отверстия дымохода равняется 500 или более сантиметрам, то произвести ее монтаж нет возможности. В этом случае потребуется определить высоту части дымоотводящего канала по отношению к коньку крыши.

Для определения наименьшего предела расстояния дымохода от конька крыши используют такие два метода: графический и математический.

Графические построения имеют некую схожесть с вышеуказанными методами определения максимальной величины высоты дымохода. В подходящем масштабе чертится схема дома с указанными размерами с учетом пропорций.

В верхней части кровли чертят горизонтальную линию, а от нее вниз с использованием транспортира отмеряют и отмечают угол в 10º. Место, где предполагаемая ось симметрии дымоотвода пересекается с отчерченной под углом линией, будет указывать на определяемую величину. Полученный отрезок замеряют, а результаты в масштабе переводят в настоящие значения.

Если потребуется, проект можно немного изменить, двигая дымоход в горизонтальной плоскости. Таким образом, можно найти оптимальное его расположение. Помните, что расстояние между кровельным материалом и короткой частью дымоотводящего канала должно составлять, как минимум, 50 см. Это необходимо для обустройства выдры и возможности защиты крыши кровельным покрытием из металла.

Общие требования

Вне зависимости от типа котла и архитектурных отличий крыши ко всем дымовым трубам выдвигаются общие требования.

Минимальная длина трубы и ее диаметр

Указываются производителями в инструкции по пользованию котлов. Для каждого агрегата требования индивидуальные и зависят от вида топлива и мощности. Эти требования следует обязательно выполнять. Делать трубу короче категорически запрещается, эксплуатация таких котлов опасна для жизни и не разрешается.

Делать слишком короткую трубу нельзя, это весьма опасно

Увеличенная высоты трубы не ухудшает безопасность пользования отопительными котлами, но существенно снижает их эффективность, КПД может уменьшаться на 20–30%.

Из-за слишком высокой трубы снижается КПД котла

Это очень много, застройщики должны иметь в виду такую зависимость во время выбора конкретного места расположения котла в помещениях дома и его трубы на крыше. Высокая стоимость энергоносителей заставляет принимать все меры по их экономии

Кроме того, чем меньше требуется топлива, тем меньше вред окружающей среде, многие развитые страны уделяют большое внимание этой проблеме

Высота трубы над коньком скатной кровли

Здесь нормативные документы указывают зависимость высоты трубы от расстояния до конька. Если расстояние от точки выхода трубы на крыше до конька по прямой линии не превышает 1,5 м, то она должна быть выше конька на 0,5 м. Если труба на крыше на удалении от конька в пределах 1,5–3,0 м, то ее верхняя часть может располагаться в одной горизонтальной плоскости с линией конька. Намного сложнее расчет высоты дымохода при удалении от конька на величину более 3 м. В этих случаях необходимо делать индивидуальные расчеты, конкретные советы будут даны в статье немного ниже.

Расположение труб на крыше

Влияние на высоту трубы расположенных рядом высотных зданий

Перечисленные рекомендации высоты оголовка над коньком берутся на основании очень сложных расчетов кинетики воздушных потоков. Специалисты применяют специальные формулы, учитывают большое количество начальных данных, для проверки правильности научных изысканий в обязательном порядке выполняются лабораторные исследования. Одним из факторов при расчете высоты дымохода на скатных кровлях являются фактические параметры подпора воздуха вертикальными поверхностями.

Полученные данные обобщаются и на их основании даются общие рекомендации. Длина трубы при подпоре воздушных масс зависит от расположения линии, соединяющей верхнюю точку высотного сооружения и нижнюю точку ската дома. Оголовки должны быть выше этой линии, разница составляет не менее пятидесяти сантиметров.

В каких местах кровли не рекомендуется выводить дымоходные трубы

Эти советы никак не связаны с законами кинематики и диктуются заботой о комфортности проживания в мансардных помещениях. Архитекторы не рекомендуют устанавливать дымовые трубы в следующих местах:

• поблизости с мансардными окнами. Порывы ветра могут относить угарные газы в сторону помещения, это не только неприятно, но и опасно для здоровья. Кроме того, во время монтажа мансардных окон используется большое количество специальных доборных элементов фиксации, они могут повреждаться дымоходами. Такие ситуации уменьшают надежность крепления окон и требуют немедленного ремонта поврежденных конструкций;

• в ендовах. Эти участки кровли считаются самыми опасными, в них чаще всего появляются протечки. Последствия нарушения герметичности крыши очень неприятные, для их устранения необходимо много времени и денег. Трубы в ендовах в разы увеличивают сложность технологии герметизации, соответственно, настолько же возрастает вероятность протечек;

• если в доме есть несколько отопительных приборов, то все они должны подключаться к одному широкому дымоходу с отдельными внутренними каналами. Размеры каналов подбираются индивидуально, при этом обязательно учитываются технические данные отопительных агрегатов.

Как определить высоту дымохода относительно конька крыши?

Каждый частный дом оборудован своей системой отопления, работающей на газу, твердом топливе или комбинированном варианте. В условиях дачного дома, когда многие поселки еще не газифицированы, чаще всего используются твердотопливные котлы или печи. Для их правильной и безопасной работы важна высота дымохода относительно конька крыши. Это обеспечит корректную работу отопительного прибора и избавит от такого понятия, как обратная тяга.

Тяга – это процесс, образующийся при горении и способствующий оттягиванию вредных для человека веществ наружу. Она напрямую зависит от высоты дымохода печи, разницы температур дымохода и открытого воздуха. На качество тяги влияют:

• сечение дымохода: чем оно больше, тем вероятнее появление обратной тяги;
• наличие большого количества сажи;
• строение дымохода: чем больше поворотов, тем она меньше, так как каждый поворот – дополнительное препятствие;
• атмосферные явления: высокая влажность и низкое давление ухудшают тягу.

Определить, какая сила тяги, можно с помощью спички, свечи, горящего листа бумаги. Пламя подносится к топке при открытом поддувале. Если оно не движется, значит, тяги нет. Если втягивается вовнутрь – тяга есть. Чем сильнее отклонение огня, тем лучше тяга. Отклонение пламени наружу говорит о наличии обратной тяги – топить нельзя.

Виды дымоходов

• прочность;
• высокая теплоемкость;
• безопасность.

• сооружение требует длительного времени и денежных затрат;
• используемая глина благодаря пористой структуре способна в процессе эксплуатации накапливать конденсат, что в последствие ведет к разрушению дымохода;
• при небрежной кладке кирпича (глина внутри не заглажена) ускоряется накопление сажи;
• прямоугольное сечение затрудняет прохождение дыма;
• сложность в обслуживании и ремонте.

Асбоцементный

Такие дымоходы можно использовать при температуре газов не выше 300 градусов. Достоинства:

• дешевизна;
• простота при монтаже;
• круглое сечение;
• сравнительно малый вес.

• пористость материала;
• не теплостойкий;
• нет утепления;
• тяжело делать поворотные элементы;
• необходимо часто прочищать от сажи.

Стальные одноконтурные

Наилучшим материалом для таких дымоходов является кислотоустойчивая и жаропрочная нержавеющая сталь толщиной 0,6-1 мм. В реальности часто используют обычную нержавейку и даже оцинковку. Последняя – самое неудачное решение. Достоинства:

• сравнительно низкая стоимость;
• легкость монтажа;
• круглое сечение и гладкая поверхность;
• небольшой вес;
• простота в ремонте.

• отсутствует теплоизоляция, что ведет к быстрому охлаждению и образованию конденсата;
• при проходе через горючие материалы, например деревянные перекрытия, требуется большой отступ по диаметру и изоляция асбестовым волокном или иным негорючим материалом;
• относительно небольшой срок эксплуатации (10-15 лет).

Стальные двухконтурные

Двухконтурные дымоходы отличаются от одноконтурных тем, что изготовлены из двух труб, между которыми присутствует негорючий утеплитель. Достоинства:

• сохраняют температуру, скорость прохождения газов выше;
• к внутреннему монтажу требования занижены;
• конденсата образуется мало.

Керамические

Продукт на рынке относительно молодой, но уже завоевавший популярность. Состоит он из трех компонентов: огнеупорная керамика, негорючий теплоизоляционный утеплитель и легкий бетонный защитный короб. Достоинства:

• очень высокая устойчивость к температуре (выдерживают до 1200˚С);
• круглое сечение и гладкая внутренняя поверхность;
• герметичность и теплоизоляция на высоком уровне;
• монтаж довольно прост;
• долговечность (керамическая труба прослужит около 30 лет).

Зона ветрового подпора

Даже при правильных расчетах тяга может быть плохой. На нее может оказывать влияние более высокие строения, расположенные рядом, и даже высокие деревья. Определяют ее таким образом. Надо провести условно линию через нижний край крыши и верхнюю точку более высокого здания под углом 45˚. Если дымоход находится ниже этого уровня, то там создается повышенное давление, что может привести к появлению обратной тяги. В этом случае необходимо поднять трубу минимум на 500 мм выше воображаемой линии.

Общие рекомендации

• При монтаже кирпичного дымохода кладка должна быть плотной, а внутренняя поверхность – гладкой.
• Чтобы излишне не утяжелять конструкцию, в чердачном помещении делается переход на трубы.
• Устанавливать металлические или асбестовые трубы строго вертикально.
• Во избежание попадания осадков в дымоход и залета птиц, оголовок обязательно защищается колпаком (зонтом).
• Если высота трубы превышает 1,2 метра, ее закрепляют растяжками.

Что влияет на производительность вентиляции

Существует еще один способ определить высоту трубы и, соответственно, превышение над кровельным покрытием крыши дома. Сделать это можно, используя формулу расхода воздуха в зависимости от перепада давления. Известно, что при подъеме на 12 м давление воздуха падает на 101 Па. Полученный результат будет справедлив только для идеальной вентиляционной системы с абсолютно гладкой внутренней поверхностью.

На самом деле для практического расчета параметров, высоты и сечения вентиляционного канала потребуется учесть несколько важных условий:

• Скорость потока воздуха на высоте установки вентиляционной трубы;
• Температура воздуха на улице и внутри помещения;
• Форма сечения канала и качество поверхности по всей высоте воздуховода;
• Форма крыши.

Практическим измерением можно получить расходный коэффициент С. От его величины и от разницы давления у земли и на высоте установки выводной вентиляционной стойки можно рассчитать реальный расход воздуха.

Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.

Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов.

Что такое конек?

Коньком называется верхнее ребро конструкции кровли. Этот элемент соединяет между собой скаты крыши, плоскости которых сходятся на нем в одной линии. Так как конек является верхней точкой кровли, то высота крыши определяется по его расположению.

ОБРАТИТЕ ВНИМАНИЕ!

Данный элемент выполняет функции защиты и вентиляции. Он закрывает стыки скатов, предотвращая попадание влаги и грязи во внутреннее пространство кровельного пирога. При этом через конек выходят циркулирующие воздушные массы.

Определение высоты крыши важно не только для целей обеспечения ветро- и снегоустойчивости. Большинство кровельных материалов имеют четкие диапазоны возможных углов скатов для своей установки

При монтаже тяжелых материалов нужно минимизировать нагрузку на единицу площади основания крыши, для этого угол ската (соответственно, и высота конька) увеличивается.

Конек кровли

Если в доме планируется обустройство чердачного помещения, то диапазон возможных углов ската ограничивается требованиями к возможностям технического обслуживания помещения и к его противопожарной безопасности. Для жилых чердаков добавляются требования удобства перемещения по помещению, зависящие от роста жильцов.
