Классификация и маркировка электрических шинопроводов

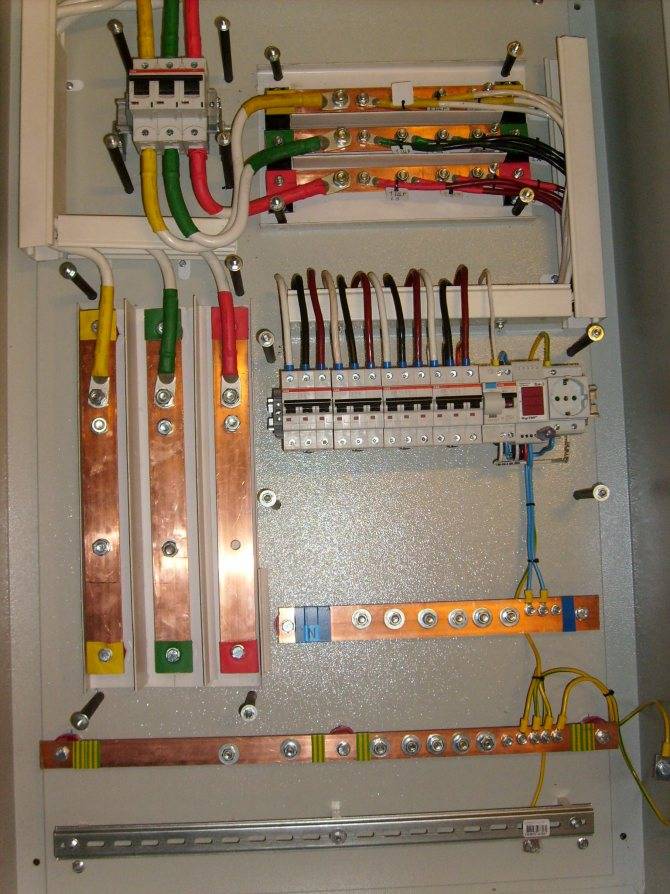

Маркировка при переменном трехфазном токе

Определить элементы электроустановок помогут «подсказки», которые выражаются в цветовом и буквенном обозначении шин и проводов. Они выбираются неслучайно. Их регламентируют стандарты.

Существует два способа цветового обозначения шин. Первый подразумевает, что маркировка электрических шин наносится на этапе изготовления. Производитель использует изоляцию разных цветов. Второй подойдет в тех случаях, когда изделие имеет один цвет. В таких ситуациях используют цветную изоленту, с помощью которой отмечают разные фазы.

В случае с трехфазным током маркировка будет выглядеть так:

Фаза «А» окрашивается в желтый цвет.

Фаза «В» окрашивается зеленым цветом.

Фаза «С» окрашивается красным цветом.

Виды материала для изготовления шин

В зависимости от материала, из которого изготавливается шина, выделяют следующие шины электрические:

Медные.

Алюминиевые.

Стальные.

Сталеалюминевые.

Последний вариант представляет собой сердечник, выполненный из оцинкованных стальных проводов, вокруг которого повиты провода из алюминия.

Алюминиевые шины обладают следующими преимуществами:

Устойчивы к возникновению коррозии.

Обладают высоким показателем электропроводности.

Небольшой вес.

Стоимость их ниже, чем других видов.

Для их производства используются пластичные марки алюминия с минимальным количеством примесей. Могут быть использованы низколегированные сплавы алюминия, магния и кремния. Дополнительные элементы позволяют увеличить прочность, пластичность, упругость.

Медные шины могут содержать в своем составе до 99,9 % меди. Такие изделия обладают маркировкой М1. Широко используются марки ШМТ и ШМТВ, которые производятся из бескислородной марки. Они отличаются степенью мягкости. Первые две буквы маркировки ШММ и ШМТ обозначают «Шина медная». Идущая далее буква «М» характеризует мягкие изделия, «Т» — твердые.

Из чего состоит заземление

В состав заземляющей системы согласно ее определению (смотрите ПУЭ) входят такие обязательные элементы, как:

  1. Сам ЗК, обустраиваемый на основе металлических уголков площадью поперечного сечения не менее 100 мм квадратных или отдельных штырей диаметром порядка 20 мм.
  2. Комплект специальных проводников (медных шин), позволяющих в жилых домах заземлять электрические приборы.

В зависимости от своего расположения относительно здания защитные конструкции могут быть внешними и внутренними. Рассмотрим как нужно обустраивать каждый из представленных видов контуров, чтобы добиться наилучших результатов.

Внешний контур

При обустройстве наружного контура заземления необходимо учитывать качество и состав грунта в месте расположения его элементов. Хозяева самостоятельно отстроенного дома обычно знают, на какой почве он стоит, и сразу могут определить, как она влияет на проводимость. В противном случае потребуется помощь специалистов по геодезии.

При самостоятельном проведении работ важно знать, что грунты бывают:

  • чисто глинистыми;
  • суглинистыми;
  • торфяными;
  • черноземными;
  • гравийными и скалистыми.

В реальных условиях в пределах домашнего участка чаще всего встречаются первые два класса почв или их разновидности (суглинок пластичный, глинистые сланцы и подобные им). Для различных типов грунтов их удельные сопротивления имеют следующие значения:

  • Глина пластичная и мягкий торф – 20-30 Ом·/метр.
  • Для суглинка с содержанием золы и пепла, а также простой садовой земли этот показатель составляет 30-40 Ом/метр.
  • Черноземные земли и глинистые сланцы, а также глина полутвердая имеют сопротивление, близкое к значениям 50-60 Ом/метр.

С точки зрения организации внешнего контура заземления эти почвы – самые подходящие, поскольку в них сопротивление растеканию имеет небольшую величину.

Грунты с большими значениями сопротивлений представлены такими видами, как:

  1. Полутвердый суглинок, иногда определяемый как смесь глины и песка, а также так называемая «влажная супесь», имеющая средний показатель 100-150 Ом/·метр.
  2. Содержащий глину гравий и влажный песок – 300-500 Ом/·метр.

А такие «жесткие» грунты, как скала, гравий и сухой песок совершенно неспособны обеспечить надежное заземление. В этих условиях принимаются специальные меры, позволяющие понизить сопротивление заземляющих контуров в месте расположения штырей.

Дополнительная информация: Они чаще всего сводятся к искусственному изменению состава почвы. Как пример – добавление в нее раствора поваренной соли.

Еще один вариант, позволяющий найти выход из сложившейся ситуации – обустройство глубинных заземлителей, достающих до слоев более «легкого» состава. Но этот подход к тому, как обустроить наружное заземление, достаточно трудоемок и обойдется недешево.

Контур заземления внутри объекта

При расчете элементов внутреннего контура заземления необходимо учитывать, что смонтированная внутри здания токопроводящая полоса должна охватывать периметр каждого из имеющихся в нем помещений. К открыто проложенной вдоль стен и вблизи от пола заземляющей шине подсоединяются все установленные в них электроустановки и приборы.

Заземляющая шина в распределительном шите

В этих условиях особое внимание уделяется таким составляющим, как заземляющие проводники (соединители, предназначенные для подключения бытовых приборов и ванны непосредственно к заземлению). Отдельный контакт щитка (планка заземления) соединяется либо с обустроенным в пределах строения внутренним контуром, либо посредством длинного медного проводника – с внешней системой заземления (как это изображено на первом фото данной статьи)

Прямо от него медные шины в виде проводников отводятся в сторону различных защищаемых электроустановок и приборов. Нередко вместо полноценного щитка применяется отдельная контактная планка «PE», оборудованная непосредственно на входе в частный дом (рейка ГЗШ приведена на фото ниже)

Отдельный контакт щитка (планка заземления) соединяется либо с обустроенным в пределах строения внутренним контуром, либо посредством длинного медного проводника – с внешней системой заземления (как это изображено на первом фото данной статьи). Прямо от него медные шины в виде проводников отводятся в сторону различных защищаемых электроустановок и приборов. Нередко вместо полноценного щитка применяется отдельная контактная планка «PE», оборудованная непосредственно на входе в частный дом (рейка ГЗШ приведена на фото ниже).

Главная заземляющая шина

Порядок монтажа защитного заземления

Защитное заземление – система преднамеренного соединения с землей железных частей электрической установки в целях повышения безопасности ее эксплуатации. Металлические составляющие конструкции под напряжением находиться не должны.

  • установка заземлителей;
  • прокладка заземляющих проводниковых частей;
  • соединение заземляющих проводников – между собой, электрическим оборудованием.

Вертикальные стальные угловые заземлители, отбракованные трубы в грунт погружают и фиксируют путем забивки либо вдавливания. Круглые стальные части в землю по знаку места заземления вдавливают либо вворачивают. Для выполнения работ применяются особые приспособления, машины – сверлилки, копры, ПЗД-12. Чаще всего для устройства системы применяют электрические заглубители со стандартными редуктором и сверлилкой. Это способствует снижению частоты вращений менее 100 оборотов за минуту и увеличению крутящего момента на вкручиваемом электроде. К концу электрода приваривают забурниковый наконечник, который обеспечивает нормальное погружение рабочей части, рыхлит грунт. Заводской электрод имеет вид полосы 4х40 мм или других размеров. Полоса заземления заострена на конце, имеет винтовой изгиб. Другие типы наконечников для электродов также применяются, для фиксации используют зажимы заземления.

Вертикальные заземлители закладываются на 0.5-0.6 м от планировочной отметки, со дна траншеи выступают до 0.2 м

Важно соблюдать правильные интервалы между электродами – это от 2.5 до 3 м. Горизонтальные медные ленты для заземления и соединения укладываются в траншеи на 0.7 м в глубину от отметки планирования на грунте

Если струбцины, клеммники, болты, тросы, скобы для крепления использовать нельзя, делается сварка внахлест. Стыки покрываются слоем битума – она защитит детали от коррозии. Ширина траншеи составляет 0.5 м, глубина 0.7 м.

Внешний заземляющий контур, прокладка внутренней сети делают по проектным рабочим чертежам. Каждая клемма заземления должна давать корректные показания. Зажимы заземления устанавливайте по схеме. Вводы в здание проводников делайте как минимум в паре мест. После завершения работ готовится акт, на чертежах размечаются привязки на местности – где проходит каждая полоса заземления.

Магистральная полоса заземления прокладывается на удалении 0.5-0.1 м от поверхностей вдоль стен, расстояние от пола 0.4-0.6 м. Между точками крепления выдерживайте интервал 0.6-1.0 м. В сухих помещениях при условии отсутствия химически активных сред допустима прокладка заземлителей прямо к стене.

Стержни крепят к стенам дюбелями – с применением дополнительных комплектующих либо без них. Широко используют закладные детали, колодки, к которым привариваются полосы. Пистолетом изделия пристреливаются в кирпичные, бетонные основания. В помещениях с высоким уровнем влажности, особенно едкими токсичными испарениями, проводники привариваются к установленным с применением дюбелей-гвоздей опорам. Для зазоров используют стальной полосный держатель штампованного типа, кронштейн. Длина нахлестки в ходе сварки равняется двойному показателю ширины полосы, если она прямоугольная, и шести диаметрам, если используется круглая сталь.

Шина заземления на din рейку может крепиться задвижками, болтовыми фланцевыми соединителями, обходными перемычками. Отдельные ответвления использовать тоже можно. Стальные заземляющие присоединяются сварным способом к металлическим конструкциям, для оборудования предпочтительно крепление на болты, гайки. Другие варианты – пайка и бандаж.

Когда шина заземления будет установлена, клемма заземления, другие составляющие системы протестированы, вокруг станции можно будет делать контур. К контуру сваркой крепятся заземляющие для внутренних частей подстанций. Отдельно взятые элементы соединяются с проводникам в параллельном, а не последовательном направлении. Изолятор для шины заземления нужно использовать обязательно. Предохранители, рассчитанные на 6-10 кВ, заземляются путем прикрепления проводника к фланцевым частям опорных изоляторов, металлической конструкции, раме.

Зажим заземления, шина и другие детали в домах крепятся на фасадах, размещаются в щитовых комнатах. Для уличного монтажа нужно подбирать шкаф с заданным IP корпуса.

Источник electry.ru

Заземление электроустановок в производственных и жилых помещениях является обязательным условием. В совокупности с автоматическими отключающими устройствами оно снижает вероятность пожаров при коротком замыкании и травматизма людей. Расскажем в статье, что такое главная заземляющая шина, где и когда она используется.

Что такое система шин и почему могут возникать путаницы при определении силового кабеля?

Первоначально воспользуемся определением «система шин» из технической литературы, и поймем, что под данным понятием подразумевается специальный комплект элементов. Эти элементы могут быть связаны между собой, формируя работоспособную энергосистему. Абсолютно все элементы присоединены к электрическим распределительным устройствам, поэтому и способны бесперебойно и по назначению функционировать.

Важно помнить! Все существующие распределительные устройства на подстанциях отличаются номинальным, то есть прописанным в технических документах, уровнем напряжения, а также определенной мощностью генераторов, трансформаторов. Каждая созданная сеть рассчитана на определенную мощность, режим работы и на количество обслуживаемых объектов

И если, например, потенциальному заказчику для реализации проекта будет необходимо использовать распределительные устройства с одной системой шин, то само энергооборудование будет содержать выключатель и два разъединителя. Один – шинный, а второй – линейный.

В кругу специалистов для понятия «система шин» ввели синоним – «сборные шины». И если о них заходит разговор, то каждый понимает, что речь идет о стандартном устройстве, которое представляет собой продуманную систему шинопроводов. И все элементы системы фиксируются на специальных опорах, при этом защищены изоляционным материалом или специальными внешними коробами. Их монтаж проходит в специально отведенных для этого помещениях, технических коридорах. Первостепенная задача системы шин или сборных шин – сформировать энергетический канал с бесперебойной подачей необходимых силовых импульсов к имеющимся объектам и ответвленным магистралям.

Системы шин перед эксплуатацией обязательно тестируются, то есть разработчики и производителя всегда планово проводят типовые испытания систем шин и секций шин, и в этом отличий нет.

Если к системе шин планируют создать отходящие присоединения, то применяют отпайки, через которые и запитывают новые элементы.

Какую соединительную шину лучше выбрать для дома?

Без соединительной шины сложно представить любой современный электрощит. Благодаря ей можно компактно и просто разместить различные модульных устройства в распределительном щитке. Нам больше не придется путаться в пучках проводов, с шиной значительно проще монтировать провода и, при необходимости, делать ремонт проводки.

Тем не менее, если вы поставили цель правильно организовать содержимое распределительного щита, следует приобрести соединительную шину, адаптированную к вашей электросети

Выбирая данное оборудование, обратите внимание на следующие параметры:

Количество фаз — 1-фазная соединительная шина позволяет «обрабатывать» только однофазные электрические сети. Нетрудно догадаться, что с таким оборудованием наши возможности сильно ограничены. Поэтому, если вы планируете обеспечить эффективную передачу энергии устройствам, работающим в трех фазах, вам потребуется соответствующая трехфазная шина коммутации
Обратите особое внимание на этот параметр, потому что возможная ошибка при выборе шины может свести на нет эффективность всей электрической системы дома. Некоторые магазины вместо фаз пишут количество полюсов, так что будьте внимательны;

Сечение и длина — это параметры, которые важны в процессе сборки шины, но они также отражаются на функциональности устройства, связанного с количеством модулей и устройств, которые могут быть подключены
Первое значение обычно дается в квадратных миллиметрах — соединительные шины немного меньшего размера обычно характеризуются поперечным сечением 10 мм2, хотя в магазинах вы также найдете товары с большим поперечным сечением, например, 16 мм2. Что касается длины, то она может любой, некоторые шины на 12 устройств могут достигать в длину до 1 метра;

Количество устройств — как вы можете легко догадаться, это значение говорит нам, сколько устройств может быть подключено к одной шине. Самые дешевые продукты позволяют работать примерно с тремя устройствами, но вы сможете без проблем найти соединительные шины для 8, 12 и более устройств. Все зависит от размера щита и количества устройств, которые планируется подключить к шине;

Номинальный длительный ток (Iu) — этот параметр информирует нас о том, с каким током наша шина сможет нормально функционировать. Превышение этого уровня приведет к повреждению изделия

Вот почему важно проверить, с каким максимальным номинальным током может работать интересующая вас шина. Эти параметры могут быть разными — в небольших электросетях достаточно 32А, но часто необходимо приобрести оборудование мощностью на 60А, 100А, 160А и даже более;

Максимальное номинальное рабочее напряжение (Ue) — как и в случае номинального тока, здесь также необходимо обратить внимание на максимальное значение параметра

Обычно он находится в диапазоне 500-800В;

Изоляция и ее прочность — не все соединительные шины оснащены отдельной изоляцией, но если вы планируете купить именно такое оборудование, обратите внимание на его прочность (Ui), которая должна составлять как минимум 2,5 кВ;

Соответствие стандартам — каждая сборная шина должна соответствовать действующим международным стандартам и российским стандартам ГОСТ, которые являются гарантией надежной работы и безопасности использования. При выборе изделия обязательно обратите внимание на соответствующую маркировку;

Класс воспламеняемости — параметр, важный по соображениям безопасности. Соединительная шина для электросети должна иметь класс V-0, который связан с так называемой вертикальной воспламеняемостью. Это значит, что образующееся пламя затухает менее чем за 10 секунд, в то время как материал, из которого изготовлена шина, не плавится и не капает на другие части проводки;

Количество рядов — для подключения большого количества предохранителей необходимо иметь многорядные шины — обычно с двумя или тремя рядами;

Количество модулей — на рынке вы можете найти как короткие соединительные шины, оснащенные 4 модулями, так и оборудование, разработанное для продвинутых электрических установок, которые могут иметь до 54 и более модулей. Они чаще всего используются в промышленности;

Степень защиты — это еще один важный параметр, обусловленный безопасностью использования электрической системы. Изделие должно, как минимум, иметь степень защиты IP20, что означает защиту от доступа к опасным частям пальцем и от твердых предметов диаметром 12,5 мм;

Материалы — соединительные шины хорошего качества изготовлены из прочного искусственного материала и меди, что защищает изделие от механических повреждений и даже коррозии.

Буквенная маркировка

Правильно прочитать схему, определить тип шины или провода поможет буквенное обозначение. Как и цвета, буквы имеют свою расшифровку.

Провода и шины электрические при переменном токе расшифровываются следующим образом:

L – проводник однофазной сети.

L с цифрами 1, 2 или 3 – проводник в трехфазной сети.

N – нулевой проводник (или нейтральный).

М – средний проводник.

РЕ – заземляющий проводник (защитный).

PEN – совмещенные нулевые проводники (защитный и рабочий).

При постоянном токе обозначения будут иметь следующий вид:

L+ – проводник плюсовой (или положительный).

L- – проводник минусовой (или отрицательный).

Все эти маркировки и обозначения носят обязательный характер. Они регулируются принятыми регламентами.

Запомнить все это сразу сложно. Но опытный электрик знает все это. Такая маркировка позволит определить, где и что подключено. А простому человеку этого будет достаточно, чтобы понять, к примеру, какая необходима шина для автоматов электрических. Она может понадобиться при ремонте электрической проводки в доме. К ней позже легко подключить дополнительные источники.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Выбор места для монтажа ГЗШ

На столбе воздушной линии


Если на участке подводки питающей линии к основному ВРУ, расположенному на обслуживаемом объекте, имеется дополнительное вводное устройство (на столбе, например), то ГЗШ может монтироваться непосредственно на нём. Требования действующих нормативов (того же ПУЭ, например), обязывают соединять смонтированную на столбе заземляющую шину с основной распределительной планкой, располагаемой во внутреннем вводном устройстве.

Также не следует забывать об организации повторного заземления PEN проводника на столбе посредством выделения из него отдельной шины заземления PE. Последнее означает, что указанный конструктивный элемент должен электрически соединяться с ещё одним заземляющим контуром, обустраиваемым непосредственно под опорой.

В шкафу ВРУ

Шкаф со смонтированной в нём главной шиной может размещаться непосредственно на фасаде дома в заранее предусмотренном для этого месте. На объектах производственного назначения и в зданиях различных организаций установка ВРУ, как правило, предполагает использование для этих целей специальной щитовой комнаты.

При наружном (уличном) расположении распределительного устройства корпус шкафа должен иметь индекс IP, соответствующий условиям его эксплуатации.


Монтаж элементов конструкции, реализующих шину функционального (рабочего) заземления, предполагает целый набор специальных операций, при проведении которых необходимо учитывать следующие моменты:

  • для удобства монтажа главная шина фиксируется болтами на стальном корпусе шкафа;
  • при монтаже шина заземления должна соединяться с «нулевой» рейкой посредством стальной (медной) перемычки;
  • её размеры должны быть сравнимы с сечением защитного и нулевого рабочих проводников;
  • их размещение относительно друг друга никак не оговаривается действующими нормативами.

Сечение заземляющей пластины РЕ должно быть не менее 10 мм2 (в том случае, когда она изготовлена из меди). Для стального проводника это значение не может быть менее75 мм2.

Установка вне шкафа

Вне шкафа планка главной шины заземления должна устанавливаться в местах, защищённых от постороннего доступа и вмешательства.

Она фиксируется в границах твёрдой плоской поверхности на изоляторах из достаточно прочного материала. В качестве примера открытого размещения ГЗШ рассмотрим монтаж типовой пластины на19 дюймов торговой марки «TLK».

Широко распространенные в электротехнике заземляющие шины TLK-ERH-CU – это сертифицированный продукт от «TLK», соответствующий всем оговоренным ранее требованиям. При их изготовлении на медную рейку с типоразмером 19 дюймов (19”) размещают от 14-ти до 18-ти крепёжных болтов для подключения подводящих проводников.

Дополнительная информация. Используемый для размещения 19-дюймовой рейки шкаф имеет соответствующее обозначение – «№19».

Ещё одним вариантом обустройства шины заземления является использование для этих целей специальных DIN реек, относящихся в категории типовых электротехнических изделий, объединяемых в одном шкафу.

Согласно действующим стандартам (ГОСТ, в частности) комплект из таких DIN реек может предназначаться и для других целей (они могут использоваться в качестве планок для подключения фазных и нулевых проводников).

Преимущества использования шинопроводов

Шина электрическая более удобна в применении, чем группа проводов

Применение шины в электрике вместо кабельной продукции обеспечивает существенную экономию материальных, энергетических и трудовых ресурсов:

  • Монтаж занимает в 2 раза меньше времени, чем прокладка кабеля.
  • Срок службы – до 30 лет без необходимости сложного технического обслуживания.
  • Гибкая конфигурация позволяет выполнить качественный и безопасный монтаж сети в зависимости от пути ее пролегания.
  • Шинопровод имеет более эстетичный вид, чем групповая прокладка провода.
  • Экранирование проводника исключает воздействие электромагнитного поля на расположенную рядом офисную технику.
  • Конструкция пожаробезопасна и соответствует требованиям безопасности для уровня защиты IP55.

<?php $next_post = get_previous_post(true);
if( ! empty($next_post) ){ ?>

Это интересно: <?php previous_post_link(‘%link’, ‘%title’, true); ?>

<?php } ?>

Часто задаваемые вопросы

Вопрос №1. Какой шинопровод поставить в швейном цеху?

При большом количестве рабочих мест надо ставить распределительный шинопровод от которого делать отводы к каждой швейной машине и незабывайте про осветительные приборы. Чтобы не тратится на дополнительный осветительный шинопровод предусмотрите подключение светильников над каждой рабочей площадкой. Если позволяют средства установите комбинированную систему, крепите элементы осветительного шиноапровода параллельно распределительному. Толщина шин зависит от потребляемой мощности всеми вашими приборами, смотрите таблицы выше.

Вопрос №2. Шинопровод размещаю в верхней части помещения, распределительный щит на полу. Подвести кабель к щиту или опустить секции шинопровода ниже?

Большого значения не имеет, но для надежности и этетического исполнения лучше шинопровод завести в шкаф или как можно ближе.

Вопрос №3. Каким сечением кабеля подключать шинопровод и материал проводов?

По последним требованиям ПУЭ алюминиевой проводки уже не используют, большинство шинопроводов имеют медные шины.

Пример подключения шинопровода на трансформаторной подстанции

Для перехода с алюминиевых шин в старых распределительных шкафах используйте опресововочные гильзы. Сечение на кабеле и шинопроводе может быть разное, но выдерживать общую токовую нагрузку.

Вопрос №4. Можно на таль в тролейной системе установить прожектор, чтобы освещал рабочее место внизу?

Да теоретически это возможно, но требует отдельного описания и детали подключения зависят от модели шинопровода и тали. Лучше если этим будет заниматься специалист на месте.

Цвет фазного и нулевого провода в вводном кабеле

Питающие линии, идущие к дому, могут выполнятся в нескольких вариантах. Все зависит от типа кабеля. Если ввод однофазный выполнен:

  1. Проводом типа СИП, то фазная жила будет иметь цветную полосу (обычно желтую, зеленую или красную). Нулевая жила черная.
  2. Кабелем типа АВВГ или ВВГ, то нулевой проводник синий, белый, красный или зеленый — фазный.
  3. Кабелем типа КГ — фазный провод коричневый, нулевой – синий.

Если ввод трехфазный выполнен:

  1. Проводом типа СИП и имеется помимо двух основных цветов красного и зеленого, синий и черный провода — нулевой провод будет обязательно черный.
  2. Кабелем типа АВВГ или ВВГ нулевой проводник будет синий, а один из фазных помимо красного и зеленого будет черный или белый.
  3. Кабелем типа КГ нулевой – синий, коричневый и два черных – фазные проводники.

Кабельная продукция часто выпускается не по ГОСТу, а по техническим условиям. Поэтому даже в двухжильном СИПе с черной и синей жилой черный провод будет нулевым. В проводе черного цвета заложен стальной сердечник, который выполняет самонесущую функцию провода. Подключение ввода к дому от воздушных линий кабелем типа ВВГ и КГ не рекомендуются.

Проводка внутри дома выполняется только однофазными линиями и медными проводами.

Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод — желто зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутри домовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый — фазный. Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Маркировка электрических шин

Маркировка нулевых шин

Нанесение цветовой маркировки на электротехнические шины регламентировано действующими стандартами. Соблюдение их требований является обязательным для каждого производителя. Нанесение маркировки может осуществляться как на этапе производства, так и после его завершения. В первом случае используется цветная изоляция, во втором – цветная изоляционная лента, указывающая на разные фазы проводника.

Цветовое обозначение шин позволяет точно определить их тип и назначение:

  • Заземляющий проводник отмечен желтым и зеленым цветами в виде чередующихся продольных полос.
  • Нейтральный и рабочий проводник обозначен с помощью синего цвета.
  • Соединение проводников подразумевает использование всех трех оттенков в разных вариантах: изоляция с продольными желтыми и зелеными полосами и синей линией на конце либо синяя изоляция с желто-зеленой полосой в местах соединений и на концах проводника.

Согласно требованиям действующих стандартов, одновременно с цветовой маркировкой проводников для сетей переменного тока используется следующее буквенное обозначение проводников:

  • в однофазной сети – L;
  • в трехфазной сети – L с цифрами от 1 до 3;
  • средний – М;
  • нейтральный, или нулевой – N;
  • заземляющий – PE;
  • совмещенный рабочий и нулевой – PEN (сочетание обозначений каждого из использованных проводников).

Модели для сетей постоянного тока маркируются литерой L со знаком + или -, соответственно – положительный или отрицательный проводник.
