Выключатели света с регулировкой яркости света

Классификация диммеров

Существует несколько видов классификаций регуляторов. Так, выделяют моноблочные и модульные устройства.

Моноблочные светорегуляторы изготавливаются в виде единого блока и монтируются в корпус обычного подразетника как выключатели. Чаще всего их используют при оборудовании квартир с тонкими перегородками.

По виду управления их можно дополнительно разделить на:

• нажимные с поворотом ручки;
• поворотные;
• клавишные, как вариант, кнопочные;
• сенсорные;
• с пультом ДУ.

Первый вид – самые простые и бюджетные. Включение светильника происходит за счет нажима, а поворотом ручки регулируется яркость. Во втором случае и включение, и регулировка происходит за счет вращения.

Клавишный реостат очень похож на стандартный выключатель. Состоит он, как правило, из 2-ух пластин, первая из которых включает свет, а вторая определяет его интенсивность.

Сенсорные светорегуляторы – одни из самых современных и востребованных. Они отличаются высокой надежностью и плавным переключением, включающим несколько ступенчатых уровней.

Регулировка с помощью пульта ДУ считается самой комфортной. Для ее осуществления нет необходимости вставать с места.

Модульные типы диммеров монтируются на DIN-рейке распредблоков. Они отвечают за поддерживание освещения в районе коридоров и лестничных проемов. Также данный вид диммеров используют для обеспечения безопасности вокруг дома и на придомовой территории.

Управление модульным типом происходит за счет нажатия клавиши или кнопки. Пятисекундное удержание позволит выставить необходимый уровень освещенности площадки.

Подбор диммеров может происходить и по типу используемых ламп. Так, с лампами накаливания и галогенными устройствами в 220 В работают практически все регуляторы света.

Низковольтные галогенные источники света функционируют только в условиях подключения диммеров, имеющих специальную маркировку «С».

Люминесцентные лампы требуют оборудования пускорегулирующей аппаратурой (ПРА), которая может изменять частоту, а значит, и силу тока. В результате варьируется и интенсивность освещения.

Предназначение

Слово «диммер» происходит от английского «dim», что в дословном переводе на русский язык означает «затемнять». Но сами русские диммер часто называют ещё светорегулятором, потому что он представляет собой электронное устройство, при помощи которого можно менять электрическую мощность (то есть регулировать в большую или меньшую сторону).

Чаще всего с помощью такого устройства управляют осветительной нагрузкой. Регулятор освещения предназначен для изменения яркости света, который излучают светодиодные лампы, а также лампы накаливания и галогенные.

Простейшим примером диммера является переменный резистор (или реостат). Ещё в 19 веке немецкий физик Иоганн Поггендорф изобрёл это устройство, чтобы с его помощью можно было регулировать напряжение и силу тока в электрической цепи путём увеличения или уменьшения сопротивления. Реостат представляет собой устройство с регулировкой сопротивления и проводящий элемент. Сопротивление может изменяться ступенчато и плавно. Для получения низкой яркости света необходимо уменьшить напряжение. Но сопротивление и сила тока при этом будут большими, что приведёт к сильному нагреву устройства. Так что такой регулятор совсем невыгоден, он будет работать с низким КПД.

В качестве диммера также можно использовать автотрансформаторы. Их применение обусловлено высоким КПД, во всём регулируемом диапазоне будет выдаваться практически неискажённое напряжение с необходимой частотой 50 Гц. Но автотрансформаторы довольно габаритны, много весят, для управления ими нужно прилагать немалые механические усилия. К тому же такое устройство дорого обойдётся.

Диммер электронный – этот вариант наиболее выгоден с экономической точки зрения. Он отличается компактностью и немного другим принципом действия. О нём поговорим более подробно.

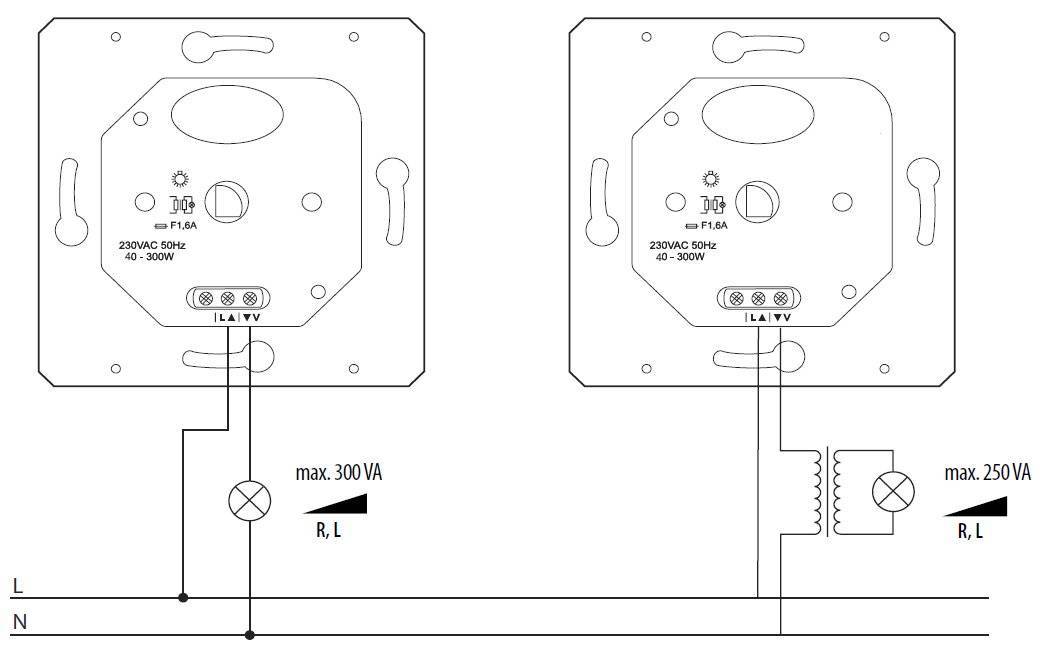

Схема подключения диммера

Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера. Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками. Для этого сначала нужно отключить электроэнергию в помещении, где будет производиться установка диммера,  а также проверить индикаторной отверткой отсутствие фазы.

Схема № 1

Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L». При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном. По этой схеме диммер устанавливается вместо обычного выключателя.

Схема № 2

Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.

Схема № 3

Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади  помещениях с несколькими источниками света, например, бра и люстрой. Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза,  а со второго регулятора с третьего контакта уходит на лампу.

Схема № 4

В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.

Особенности эксплуатации

При покупке и использовании диммеров важно учесть ряд особенностей их применения. Выделим базовые нюансы:

Выделим базовые нюансы:

1. Применение светорегуляторов рядом с радиоприемниками и другими приборами высокой чувствительности не рекомендуется. Это связано с появлением помех при работе таких устройств. К примеру, при включении паяльника с регулятором осциллограф покажет посторонние сигналы, а послушать приемник на длинных / средних волнах не получится.
2. Подключение диммера с лампой накаливания позволяет избежать скачка по току и, соответственно, защитить ее от перегорания раньше положенного срока. В реальности такая защита работает не всегда, и в момент включения лампы все равно горят (хотя, вероятность появления такой ситуации ниже). К слову, стартовое напряжение при минимальном уровне регулятора зависит от типа диммера.
3. КПД лампочки накаливания заметно снижается вместе с уменьшением разницы потенциалов на входе. Следовательно, вместо снижения яркости лучше подключить лампу меньшей мощности и без диммера.
4. Светорегулятор может стать источником помех при записи аудио с помощью звукоснимателя или микрофона. Эту особенность нужно учитывать в специальных помещениях, где ведется запись звука или радиоузлах. В таких местах лампы накаливания стоит подключать напрямую или использовать специальные схемы.
5. При регулировании мощности лампы с помощью диммера меняется не только яркость, но и цветовая температура. В частности, при снижении яркости свет становится более красным.
6. Мощная лампа накаливания при регулировании яркости с помощью диммера может быть источником ВЧ шума, который можно услышать в полной тишине. Это происходит из-за механических колебаний нити накаливания, которая горит при участии токов с ВЧ гармониками (появляются в момент переключения симистора). Если запитать лампочку напрямую, подобного эффекта не будет.

Варианты подключения регулятора

Рассмотрим ряд наиболее популярных вариантов подключения диммеров: напрямую к выключателю, встроенного типа и с выносной кнопкой.

Светорегулятор подключается к выключателю

Для выполнения монтажа требуется отключить электрический ток. Убедившись, что он не попадает на клеммы прибора, нужно снять выключатель. Прежде всего убирается крышка прибора (одно- или двухклавишная панель), закрывающая соединительные элементы.

Затем отверткой ослабляются винты крепления, после чего конструкция аккуратно достается из стены. При этом необходимо следить за целостностью изоляционного покрытия проводов. Если оно будет случайно нарушено, нужно тут же замотать повреждения лентой для изоляции. Завершающим этапом является отсоединение проводов от клемм.

После этого можно заняться установкой светорегулятора. К клеммам устройства подсоединяются провода, затем крепеж проверяется на прочность. Следует учесть, что участок провода, выступающего за клемму, должен быть оголен не более, чем на 0,3 см. Лишний конец можно отрезать либо заизолировать.

Не повреждая изоляцию проводов, следует разместить диммер на место, где находился выключатель. Прибор прижимается к стене и фиксируется винтами. Все остальные части конструкции также подсоединяются к светорегулятору.

Галерея изображений
Фото из
Подсоединенный к лампочке и отрегулированный на минимальную мощность диммер позволит значительно повысить срок службы изделия, уменьшив потребление энергии

Для подключения прибора прежде всего нужно снять верхнюю часть и открутить гайку, что позволит снять верхнюю панель

Получаем доступ к диммеру, имеющему две контактных группы, которые нужно подсоединить к фазовым проводам

Для подсоединения необходимо прежде всего отключить подачу электротока, а также разобраться с проводкой, определив ноль и фазу

Провода проходят через защиту, после чего нулевой кабель напрямую подсоединяется к лампочке, тогда как фазовый провод подводится к светорегулятору

Фаза подключается в любую из клемм диммера, тогда как от второй проводка идет к лампочке

Проверяем собранную схему. Возобновляем подачу электроэнергии, после чего включаем регулятор света и изменяем его яркость от минимальной до максимальной

Прикрываем устройство верхней панелью, туго завертываем гайку, после чего устанавливаем верхний регулятор

Диммер, подключенный к лампочке

Подготовка диммера к установке

Провода, отходящие от диммера

Провода от электрощитка

Провод, подключенный к лампочке

Провод, подключенный к светорегулятору

Проверка выполненных работ

Сборка светорегулирующего устройства

После завершения работ нужно включить подачу электрического тока и попробовать процесс регулировки света, чтобы проверить корректность функционирования прибора.

Подключение выключателя со встроенным диммером

В продаже часто можно встретить выключатели, конструкция которых предполагает встроенный элемент, регулирующий яркость света. Их установка не отличается от монтажа обычного прибора.

В специально проделанное в стене отверстие вставляется выключатель, с которого предварительно снимается верхняя крышка. Конструкция подсоединяется к проводке и фиксируется болтами. Как и в предыдущем случае, необходимо проконтролировать качество работы: после включения электричества прибор должен позволять диммировать освещение.

Подключение устройства с выносной кнопкой

Для спальни очень удобно подключить светорегулятор одновременно с простым выключателем, при этом диммер устанавливается вблизи кровати, чтобы регулировать уровень освещения непосредственно со спального места.

В комплект подобного устройства входят дополнительные регулирующие кнопки, устанавливать которые можно на расстоянии до 50 метров от регулятора.

Несмотря на разнообразные схемы подключения светорегуляторов, всегда нужно соблюдать основное правило – установка проводится последовательно от источника электричества и кабеля фазы

Для монтажа устройства фазный провод подводится к клемме регулятора №1 и первым клеммам выносных кнопок. Со вторых клемм выносных кнопок провод перекидывается на клемму B регулятора. Нагрузка же подсоединяется к клемме №2 диммера и нулевому проводу N.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Критерии качества изделий

На упаковке каждой диммируемой лампы очень много информации. Чтобы выбрать функциональный товар, нужно знать, что все это значит.

Форма лампы и ее влияние на освещение

Диммируемые лампы бывают самых разных форм, от которых зависит степень освещенности

Выбрав правильный светодиодный светильник с определенным аспектом, вы сможете добиться оптимальной интенсивности освещения. На рынке встречаются лампы следующих форм:

• Напоминает обычные лампы накаливания. Их используют для реализации традиционного освещения. Угол распространения световых лучей составляет 240°.
• Найдите. Такие изделия устанавливаются в натяжные или натяжные потолки, корпусную мебель для создания дополнительного или основного освещения. Они создают довольно большой угол распространения света – до 100°.
• В форме свечи или шара. Эта форма создавалась в первую очередь для декоративных целей. Угол освещения достигает 240-360 °. Светильники удачно сочетаются с открытыми люстрами, торшерами, бра.
• Рефлекторный тип. В основном используется в магазинах, салонах красоты. Особенностью продукции является создание направленного светового луча, который освещает определенную зону.
• Грушевидной формы. Колба имеет такой же диаметр, что и корпус. Эти светодиоды светят только вперед. Не рекомендуется устанавливать их в люстрах, плафоны которых направлены вниз. Светодиоды грушевидной формы не смогут эффективно осветить потолок, и на нем появятся тени.

Грушевидной формы Подобно накаливанию В форме свечи Тип рефлекса Точечная лампа

Мерцание света и методы его выявления

Проверка мерцания лампы карандашом

Этот негативный эффект характерен для светодиодных и люминесцентных осветительных приборов. Мерцание света негативно сказывается на самочувствии человека: быстрее устают глаза, возможны головные боли. Если этот дефект присутствует, светодиод нельзя использовать в жилых помещениях:

• Вам нужно взять карандаш за один конец и двигать им как маятник. Если четкие края продукта не видны, мерцание лампы находится в пределах нормы. Когда кажется, что карандашей несколько, световая рябь очень сильная.
• Вы можете использовать смартфон для обнаружения мерцания. Включив обычную камеру и направив ее на источник света, вы сможете увидеть полосы. Чем они ярче, тем сильнее рябь.
• Если вы быстро переводите взгляд с одного объекта на другой, вы видите двоение в глазах. Этот эффект называется стробоскопическим.

Полностью устранить эффект мерцания невозможно.

Пределы уровня диммирования

Большинство моделей способны снижать интенсивность света до 10%. Некоторые производители выпускают светодиоды, у которых этот показатель колеблется от 5 до 25%. Комбинируя лампы с разными диммерами, можно добиться необходимого уровня освещенности, который зависит от совместимости устройств.

Мощность и рабочее напряжение

Мощность не является характеристикой яркости света – для этого есть такой показатель, как просвет. Это указано на упаковке каждого продукта

Светодиодные изделия доступны с мощностью от 1 до 25 Вт. Для оценки эффективности устройств их световой поток сравнивается со световым потоком ламп накаливания. Их силы от 1 до 8-10.

При выборе лампы в зависимости от рабочего напряжения лучше выбирать модели, у которых этот показатель составляет 170-250 В. Это убережет устройство от выгорания, которое может произойти при повышении тока в сети.

Световой поток и эффективность

Особенностью светодиодных ламп является то, что их мощность не всегда эффективно отражает яркость. Поэтому световой поток указан на упаковке продукта. Он колеблется в пределах 200-2500 люмен.

Цветовая температура

Шкала цветовой температуры источника света

Этот показатель характеризует источник цвета с точки зрения его спектрального состава. Цветовая температура измеряется в Кельвинах. Для освещения рабочего места оптимальное значение 4000-4500 К. Для дома рекомендуется брать светильник с теплым цветом 2700-3500 К.

Индекс цветопередачи

Важный показатель, отражающий соответствие цвета, полученного при искусственном освещении, его реальному оттенку. Чем выше индекс цветопередачи, тем больше естественных объектов появляется в комнате.

Производители выпускают лампы с максимальным значением 90 Ra.

Цоколь и корпус

Виды цоколей для энергосберегающих ламп

Наиболее популярны светодиоды с цоколем E27 и E14. У них стандартное резьбовое соединение. Цоколь Е27 используется для закрытых светильников, Е14 – для настенных светильников, торшеров.

Основные требования к монтажу

Перед тем, как выполнить подключение диммера, следует ознакомиться с некоторыми требованиями к его установке:

• Чтобы не сокращать срок службы светорегулятора, подключать его следует только к лампам, мощность которых не менее 40 Вт.
• Установка диммера должна осуществляться в помещениях с температурой воздуха не более 25С во избежание возможного перегрева устройства.
• На разрыв соединения нельзя подсоединять ноль, а только фазный провод. Обычно это разъем с маркировкой «L».
• Для подключения диммера к люминесцентным лампам необходимо убедиться в том, что они могут применяться для диммирования, об этом обычно указывает соответствующая маркировка на упаковке продукции.
• Специальный диммер подбирается к светодиодным лампам.
• Мощность светорегулятора должна быть больше общей мощности всех светильников, к которым он подключается. Если он будет обслуживать три лампы мощностью по 60 ватт, то его мощность должна составлять не менее 300 ватт с запасом.
• Одновременное подсоединение к диммеру нагрузки емкостного и индуктивного характера запрещается.

Соблюдая необходимые требования, можно продлить срок службы светорегулирующего устройства.

При использовании диммеров следует учитывать несколько важных моментов:

Выбирать диммер надо в соответствии с типом используемых ламп. Наименьшее значение мощности светильника с лампой накаливания – 40 Вт

Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов; Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования. Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек

Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений.

Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо!

Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.

Перед тем как выполнить монтаж диммера необходимо изучить требования к его установке. Вот основные требования, которым он должен соответствовать:

1. Подключение светодиодного диммера должно осуществляться к светильнику, который имеет мощность не менее чем 40 Вт. Если мощность будет меньшей, тогда вы значительно сократите срок службы своего изделия.
2. Диммер нельзя устанавливать в помещении, где влажность воздуха будет превышать 25 градусов. Его перегрев может негативно сказаться на дальнейшей работе.
3. К разрыву соединения необходимо подключать только фазный провод. Обычно этот блок указан маркировкой L. Ноль к этому блоку подключать категорически нельзя.
4. Когда выполняете подключение диммера к люминесцентной лампе вам необходимо подобрать специальное устройство.
5. Если этот прибор будет подключаться к светодиодным лампам, тогда вам необходимо качественно подобрать специальный диммер. Если этого не сделать тогда он не сможет выполнить регулировку света.
6. Мощность вашего диммера обязательно должна превышать общую мощность всех подключаемых приборов.

Когда выполняете подключение диммера вам обязательно необходимо соблюдать все эти нормативы. При их соблюдении вы сможете значительно продлить срок работы этого устройства.

Совместимость диммеров и ламп

При выборе светорегуляторов необходимо обращать внимание на типы осветительных приборов, для которых они предназначены. Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз. Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз

Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз

Для регулирования галогенных устройств низкого напряжения (12-24 В) подойдут приспособления, совместимые с понижающими трансформаторами (RL). Если же предполагается электронный трансформатор, рекомендуется отдать предпочтение модели диммера, имеющей маркировку С.

Регулирующие устройства для низковольтных источников света, как правило, оснащены механизмами, осуществляющими плавное включение/отключение

Важно иметь в виду, что подобные устройства особо чувствительны к перепадам сетевого напряжения, которые могут привести к существенному сроку сокращения эксплуатационного периода

Сочетающиеся с различными видами ламп приборы позволяют облагородить помещение, одновременно делая его более комфортным. Отличающиеся привлекательным дизайном выключатели также являются отличным дополнением к интерьеру

Светорегуляторы для высоковольтных электроцепей чаще всего применяются для регулирования уровня яркости театральных залов

Поскольку в этом случае происходит значительное потребление энергии, важно убедиться, что выбранная модель диммеров рассчитана на значительные нагрузки

В конструкции выключателей с регуляторами, предназначенными для люминисцентных источников освещения, предусмотрено специальное пусковое приспособление для преобразования подающей частоты в диапазоне 20-59 кГц. Это позволяет менять значения силы тока, проходящего по цепи, что позволяет влиять на уровень яркости ламп.

В основу функционирования диммеров, используемых для светодиодных светильников, положен метод широтно-импульсивной модуляции. Регулировка степени мощности светового потока производится путем изменения длительности импульсов тока, которые подаются на светодиоды с оптимально выверенной амплитудой. Благодаря высокой частоте подаваемых импульсов, достигающей 0,3 МГц, исключается мерцание ламп, вредно влияющее на зрение.

Маркировка светорегулирующих приборов

Узнать об особенностях диммеров и их совместимости с различными осветительными приборами позволяют маркировочные обозначения, которые наносятся на подобные приборы.

• Латинская буква R, нанесенная на светорегулятор, свидетельствует о том, что его можно применять для регулировки света в лампах накаливания, имеющих «Омную» или «Резистивную» нагрузку.
• Обозначение буквой L допускает работу с трансформаторами, понижающими напряжение и индуктивную нагрузку.
• Латинская буква С свидетельствует о том, что прибор можно совмещать с электронными трансформаторами («Емкостная» нагрузка).

Особый значок, свидетельствующий о допущении регулировки освещения, ставится также на люминисцентных и энергосберегающих лампах.

Схемы подключения

Монтаж выполняется в определенной последовательности. После отключения питания необходимо убедиться, что выключатель обесточен. Затем крышку устройства снимают с корпуса, ослабляют крепления и вынимают прибор из ниши в стене. В случае повреждения изоляционного слоя проводов открытые участки необходимо закрыть несколькими слоями изоленты. Провода подсоединяют к клеммам диммера, следя, чтобы их оголенные концы имели длину до 3 мм. Диммер с подключенными проводами размещается на месте выключателя и надежно фиксируется. Остается подключить питание и проверить исправную работу устройства.

Монтаж выключателя с диммером ничем не отличается от стандартной последовательности работ при установке обычной модели. Если необходимо подключить одновременно выключатель и диммер, последний лучше разместить ближе к обычному месту отдыха. Если в комплекте поставляют дополнительные выносные кнопки, их можно монтировать на расстоянии до 50 м от светорегулятора. Фазный провод при этом подводится к соответствующей клемме регулятора света и первым клеммам каждой кнопки. Вторые клеммы кнопок соединяются с клеммой В на регуляторе. Нагрузку подключают на вторую клемму диммера и к нулевому проводу.

Общая информация

Когда может быть неудобна классическая схема:

• На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
• В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
• Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
• В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
• У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Преимущества использования диммеров и принцип работы

Выключатель с диммером позволяет регулировать интенсивность освещения Выключатель с регулировкой яркости позволяет:

• снизить объем потребляемой электроэнергии;
• интересно зонировать пространство квартиры с помощью различной интенсивности световых потоков;
• рационально использовать имеющиеся в доме осветительные приборы;
• легко создавать обстановку, соответствующую пожеланиям и настроению;
• исключить воздействие на осветительные приборы резких перепадов напряжения.

Использование диммеров позволяет решать целый ряд эстетических и практических задач. Это во многом определило популярность устройств и их широкое применение в обустройстве жилых и коммерческих помещений.

Основные выводы

Диммер – устройство регулирующее яркость, весьма востребовано на рынке, так как имеет множество областей применения.

1. Широкий модельный ряд включает в себя приборы с клавишным, поворотным, сенсорным и дистанционным управлением.
2. Регуляторы света работают почти со всеми типами ламп.
3. Подключить данное устройство может даже любитель ,владеющий основами электромонтажа.
4. Диммеры отличаются большим количеством преимуществ, а также возможностью встраивания в систему «Умный дом».

Регулировка мощности светового потока – основная задача данного типа приборов. Однако помимо нее диммер выполняет множество второстепенных функций, которые значительно повышают уровень комфорта современной жизни.

Предыдущая

Освещение в квартиреЧто такое теплый свет и какой цвет освещения лучше для глаз

Следующая

Освещение в квартиреУправление освещением в умном доме
