Недостатки свайного фундамента
Не лишен свайный фундамент и некоторых недостатков, среди которых можно выделить наиболее значимые:
- Наиболее важным является усадка фундамента, из-за чего через некоторое время при неправильной установке может произойти перекос или разрушение здания. Обычно как уже говорилось, это происходит из-за неправильного монтажа свай, при котором сваи не достигли плотного грунта или повредились лопасти. Поэтому установку свай рекомендуется доверить специалистам, которые имеют большой стаж установки и неукоснительную репутацию.
- Установку свай нужно устанавливать только после анализа почвы на месте строительства. Для этого потребуется обратиться к геологам, поскольку выполнить это самостоятельно не представляется возможным. Качественный анализ позволит определить насколько долго выбранный тип фундамента может простоять.
- При выборе свай, необходимо выбирать только качественный материал, и только у проверенных производителей, поскольку на сегодняшний день очень много развелось мошенников.
Технология возведения
- К свае, за выступающее в верхней части металлическое «ухо», крепят трос и поднимают ее с помощью лебедки.
- Столб помещается в погружную установку (в отверстие в нижней части молота).
- Молот начинает забивать столб. После нескольких ударов, сваебойная машина останавливается, мастер производит замер с помощью уровня, чтобы выяснить, не произошло ли отклонения от вертикали.
- Если наблюдается уход сваи в сторону, она извлекается при помощи все той же лебедки, причина отклонения устраняется (обычно это камень или более плотная часть грунта, которая подкапывается) и производится повторная попытка погружения.
- Также направление движения столба может быть откорректировано сваебойной машиной, которая способна изменять свое положение, подтянув погружаемый столб в нужную сторону.
Особенности забивного фундамента на ЖБИ-сваях
Железобетонные сваи бывают двух видов – цельными и полыми. Полые изготавливаются при помощи центрифуги, имеют чаще всего круглую форму и используются в строительстве одноэтажных зданий. Не подходят для возведения фундамента в сейсмически активных зонах, торфяных почвах. В отличие от цельных, полые свайные столбы имеют меньший вес, что значительно упрощает работу с ними.
ЖБИ-сваи.
Маркировка свай из железобетона в соответствии с ГОСТом
- «С» – столбы с поперечным армированием.
- «СК» – сваи круглые, имеющие полость.
- «СП» – столбы квадратной конфигурации, имеют круглую полость, за счет чего снижается их вес. Армируются как напрягаемым, так и обычным методом.
- «СГ» – прямоугольные сваи из тяжелого бетона. За счет увеличения площади сечения, отличаются большей несущей способностью, чем квадратные.
- «СЦ» – сваи с квадратным сечением без поперечного армирования.
- «1СД» – колонновидные сваи.
- «2СД» – колонновидные сваи, предназначенные для установки по средним осям.
- «ССН», «ССВ» – составные свайные столбы.
Железобетонные сваи сплошного сечения
Цельные сваи бывают нескольких форм – Н-образные, круглой, квадратной или прямоугольной конфигурации.
Особенности армирования
Для изготовления используется гидротехнический бетон и стальная арматура. Армирование может быть как обыкновенным или натяжным.
Особенность армирования с помощью предварительно напряженной арматуры в том, что металлический элемент, прежде чем бетонировать, растягивают с помощью домкрата или другого приспособления.
Также растяжение можно усилить при использовании электричества – через арматуру пропускается огромный ток, что приводит к нагреву металла и он расширяется. Арматура фиксируется в этом состоянии на протяжении всего цикла бетонирования сваи.
Расположение арматуры внутри сваи.
После застывания бетона, напряжение с металлического элемента снимается – прекращается подача тока или ослабляется фиксация домкратом. Такой способ увеличивает прочность изделия.
Между бетоном и металлом возникает напряжение, так как металлический элемент пытается сжаться, а бетон – сохранить свои позиции – старается растянуть металл в прежнее состояние. Это дает возможность частично потянуть армирующий элемент на изгибе и повысить прочность всей конструкции.
В зависимости от положения, сваи армируются двумя способами.
- Продольное армирование. Представляет собой основную рабочую арматуру.
- Поперечное армирование. Его цель – объединить продольную арматуру и принимать ударную нагрузку в процессе забивания сваи.
Применение забивного ЖБИ фундамента
Железобетонный свайный фундамент – наиболее распространенный тип фундаментов. Он используется для:
- строительства частных домов;
- строительства производственных зданий и сооружений;
- строительства многоэтажных и малоэтажных построек;
- для построек из кирпича, древесины, газобетона, пеноблоков и других материалов;
- как основание под каркасные дома, гаражи, беседки и другие хозяйственные постройки.
Особенности ЖБИ-фундамента
- Бетонные сваи обладают высокой прочностью и выносливостью. Согласно ГОСТу, прочность бетонного столба должна быть не меньше 200 кгс/см2. Минимальный вес, который может выдержать свая – 125 тонн.
- Бетон склонен к разрушению в неблагоприятной среде – почвах с высоким содержанием хлоридов, кальция, сульфатов и других минеральных солей и щелочей.
- Большой вес ЖБИ-свай затрудняет транспортировку и установку.
- Использование для фундамента того или иного типа свай зависит, в первую очередь, от особенностей почвы.
Подбор типа ЖБИ-основания под почву
Металлические забивные сваи
Металлические забивные сваи изготавливаются из различных стальных профилей, стальных или чугунных труб, при обязательном условии толщины стенки от 3,5 мм, с конусовидным наконечником на конце.
Изготовленные промышленным способом металлические забивные сваи имеют диаметр от 159 до 630 мм. Как правило, исходным материалом для этих свай служат стандартные стальные или чугунные трубы, для которых изготавливаются конусообразные наконечники и два вида оголовников, один непосредственно для забивания, а второй для увеличения длины (составления).
Для непрочных грунтов на металлических сваях делают анкерные устройства либо в виде технологических вырезов и отверстий, либо в виде приваренных насадок. Для придания большей прочности, после погружения полость сваи заливают бетоном.
Хотя, металлические забивные сваи больших диаметров могут выполняться составной длиной до 90 метров, их, как правило, применяют для небольших и несложных металлокаркасных сооружений. А вот, металлические забивные сваи малых сечений, выполненные, как правило, в кустарных условиях и смонтированные при помощи подручных средств, широко применяются для малого коттеджного строительства.
Изготовление свайного основания своими руками
Последовательность действий по сооружению свайного основания:
Прежде всего понадобится выполнить разметку контура основания.
Далее нужно удалить плодородный слой и почву из траншеи на глубину, которая соответствует толщине ростверка.
Выполняется сооружение опалубки.

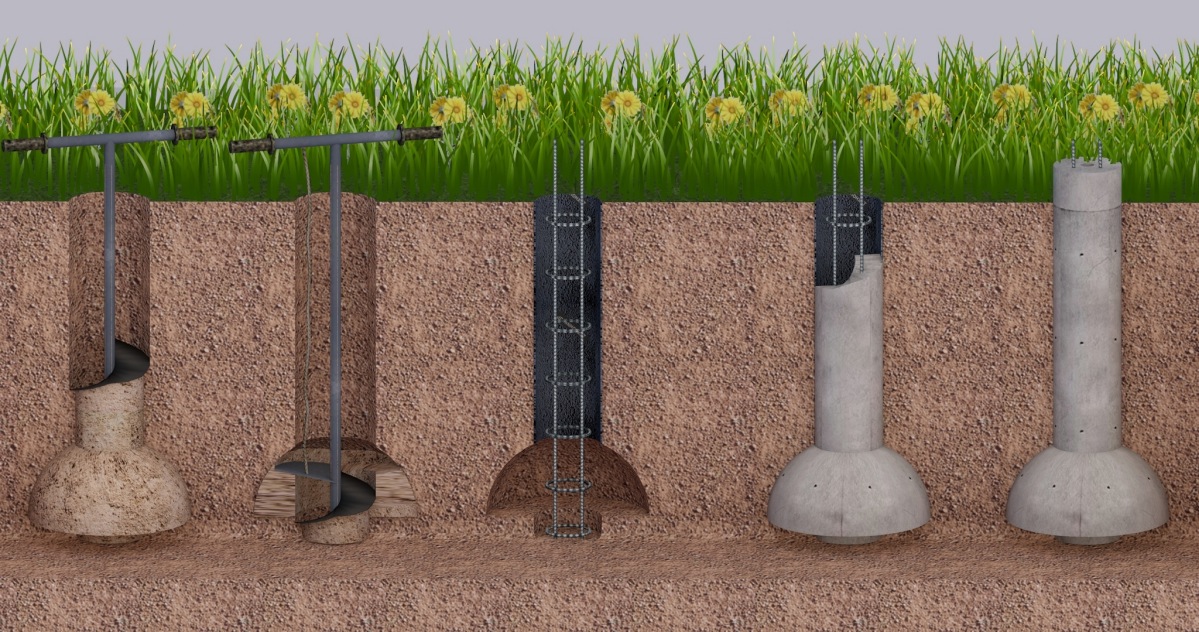

По периметру конструкции с шагом в 2 м нужно сделать ямы с помощью садового бура. Диаметр скважин — 120—150 мм. Глубина отверстия должна быть больше уровня промерзания земли. Минимальное значение составляет 1500 мм. В нижней части скважину следует расширить до 350 мм в диаметре. Высота расширения — 300 мм.
После этого в яму нужно засыпать песок. Высота слоя — 5 см. Далее засыпку нужно утрамбовать.

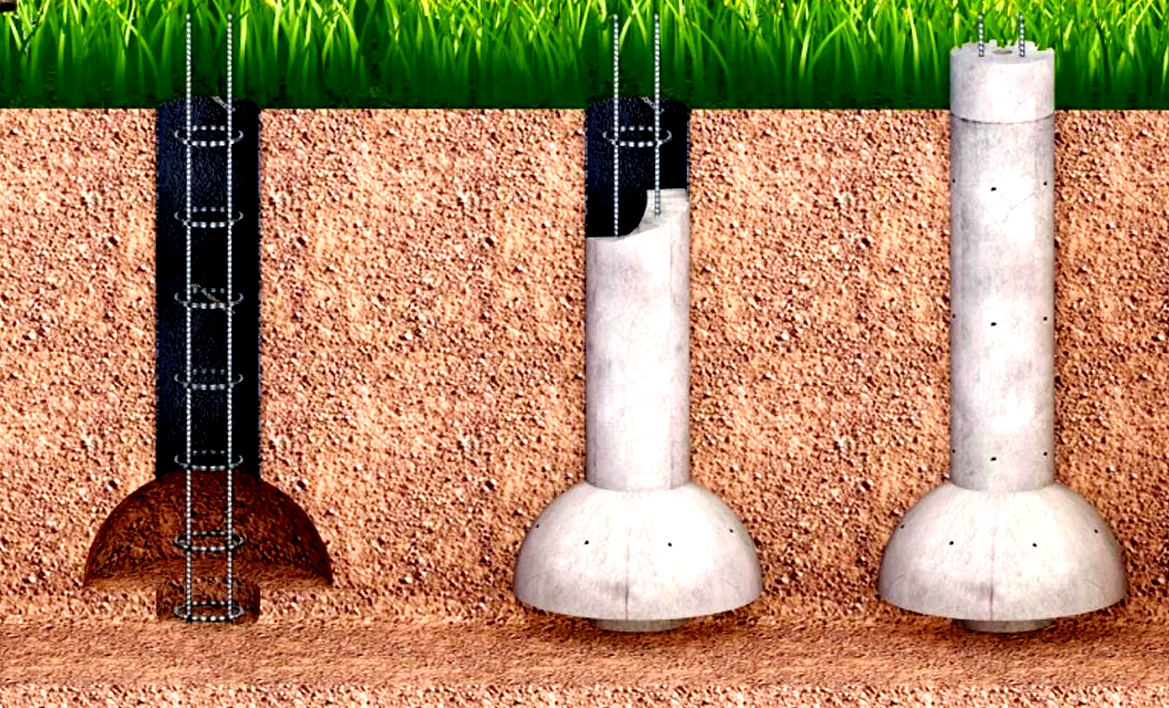

В полученное углубление понадобится вставить оболочку из рубероида по заданной толщине опоры до начала расширения.
Выполняется монтаж каркаса из прутьев. Его можно соорудить из армирующих стальных прутьев. Между собой детали следует скреплять с помощью сварочного устройства, пластмассовых хомутов или стальной проволоки
Важно позаботиться о том, чтобы силовые прутья выступали за верхнюю часть столба. После этого каркас ростверка понадобится соединить с опорами основания
После этого производится заливка бетонного раствора
Смесь может быть готовой или её можно приготовить самому. Воды в составе должно быть не больше 70% от массы цемента.
Бетонный раствор нужно утрамбовывать при помощи электрического вибратора. Если его нет, можно использовать железный прут или трамбовку из дерева, диаметр которой не должен превышать размеры каркаса из металла.
Через 2,5 часа после выполнения работ открытую поверхность строительной смеси и опалубку ростверка нужно пролить водой. Чтобы бетон застывал постепенно, его нужно накрыть плёнкой из полиэтилена.
После этого понадобится соорудить и установить ростверк.
Монтаж ростверка
Конструкцию нужно приподнять над почвой. Это позволит исключить утечку тепла из помещений через землю. На опорах можно соорудить монолитный ростверк. Методика его сооружения схожа с устройством ленточного основания.
Пошаговое руководство:

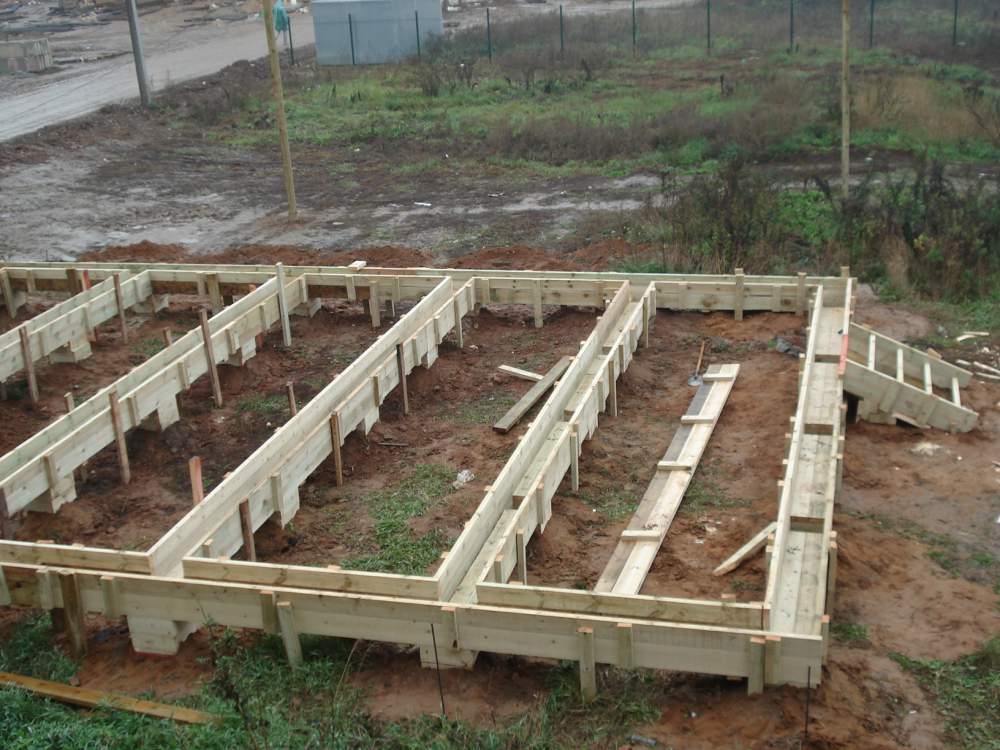

Прежде всего понадобится сформировать опалубку. Щиты из дерева или ДСП листы нужно прочно скрепить между собой.
- Допускается использование несъёмной опалубки, которая будет служить и слоем для теплоизоляции.
Внутри опалубки понадобится сделать металлическую армирующую конструкцию. Каркас изготавливается из прутьев. Понадобится сделать 2 горизонтальных яруса, после чего упрочнить их внутри перемычками по горизонтали. Друг с другом детали скрепляются с помощью вертикальных перемычек.
Когда опалубка и силовой каркас будут сформированы, понадобится выполнить заливку бетонной смеси. В процессе заливки бетон нужно уплотнять вибратором или простой трамбовкой.
Свайный фундамент будет готов приблизительно через 15–30 дней.
После распалубки понадобится выполнить гидроизоляцию основания. Сделать это можно несколькими методами:
- пропитка пенетрирующим средством (срок службы такой же, как и у бетонных конструкций);
- использование битумной мастики (вариант является бюджетным, срок службы — 15–30 лет);
- монтаж рулонных материалов в несколько слоёв с герметизацией стыков (срок службы — 30–50 лет).
Рекомендуется использовать пропиточную гидроизоляцию или комплекс мероприятий, состоящий из обмазки мастикой и монтажа материалов в рулонах.
Отмостка
Любой фундамент требует отмостки с уклоном в 4–7° от частного дома наружу. Конструкция позволяет отводить воды после дождя или растаявшего снега под ростверком. Чтобы стоки не повредили почву, прилежащую к отмостке, в её внешний периметр нужно интегрировать дождеприёмники и лотки, которые будут перемещать жидкость в ёмкость под землёй.
Чтобы снизить силы пучения под ростверком, которые оказывают выдергивающие нагрузки на опоры, отмостку надо утеплить на глубине 50–60 см. Для этого на дно ямы нужно уложить пенополистирол. Отмостка должна быть на 7–9 см шире скатов крыши, чтобы в случае переполнения ёмкостей водостока кровли жидкость не разрушила плодородный слой.
Рекомендуемая ширина отмостки — 0,8–1 м.
Отмостка свайного фундамента может быть выполнена из бетона
Её можно изготовить из таких водонепроницаемых материалов:
- тротуарная плитка;
- стяжка из бетона толщиной в 6 см;
- ПВХ плитка.
Если есть желание сэкономить, можно использовать сухую смесь из асфальтобетона. Её следует уплотнить трамбовкой.
Что такое свайно-ростверковый фундамент?

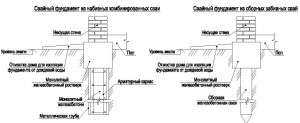

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.
Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.
Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.
ОБРАТИТЕ ВНИМАНИЕ!
Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.
С монолитным ростверком

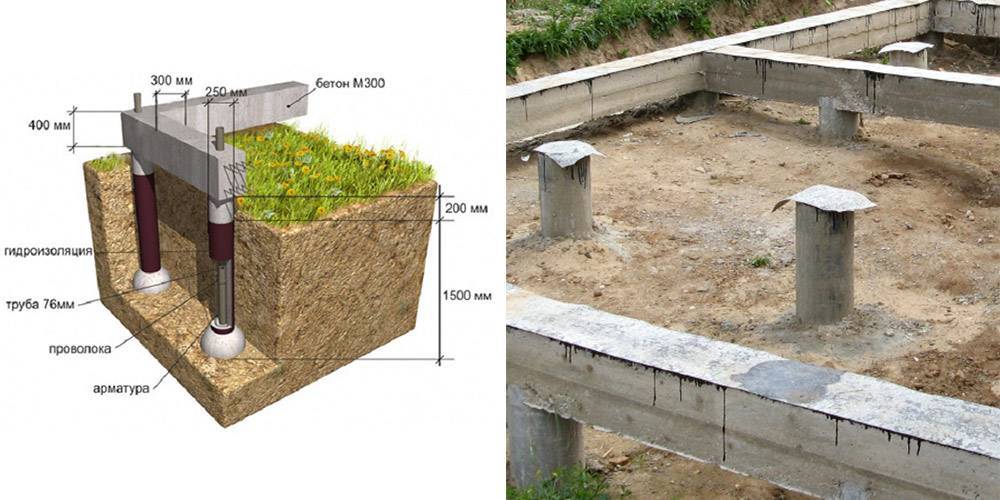

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.
На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.
Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.
При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.
В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.
Схема забивки свай
Расположение сваи определяется в ходе разработки проекта будущего строения. При этом каждый проект уникален, его разработке предшествует исследование местности (почвы, температурного режима, плотности застройки, наличия подземных коммуникаций, возможность подъезда техники и т.п.). Материал подготовлен для сайта www.moydomik.net
В частном и промышленном строительстве используются следующие схемы установки свай:
- свайный куст (в частном строительстве под колонны, в углах и т.п.);
- свайная лента (в частном строительстве и для линейных сооружений);
- свайное поле (в частном строительстве для очень больших и тяжелых домов, используется в основном в промышленном строительстве для многоэтажных домов).
Согласно СНиП сваи могут быть установлены по одной из трёх схем:
рядовая схема (а) установки свай. Является наиболее простой. Целесообразна для использования при наличии песчаного и гравелистого грунта. Использование данной схемы предполагает монтаж свай по очереди – от первой до последней.
Примечание. Обязательным условием для применения рядовой схемы является наличие несвязанных грунтов. В противном случае, может возникнуть усадка почвы.
секционная схема установки свай (б). Используется в случае необходимости создания свайного поля при наличии на участке плотной почвы. Специфика использования данной схемы состоит в том, что сначала забиваются сваи одной секции, затем пропускается ряд, формируется очередная секция. После того, как все секции будут обустроены, выполняется заполнение пропущенных рядов. Применение схемы позволяет исключить риск уплотнения почвы.
спиральная (в) и (г). Представлена двумя разновидностями. Первая предполагает начало работ с середины свайного куста, вторая с его краёв. Первый способ рекомендован для работы в плотной почве, второй – в нормальной. Использование спиральной схемы обеспечивает равномерное перераспределение нагрузки на почву, что в последствие исключит её подвижки.
Наличие схемы забивки свай (технологическая карта) позволяет организовать работу техники и строительной бригады, за счет чего достигается минимизация времени и средств, а все операции выполняются быстро и четко.
Схема забивки свай (технологическая карта)
Этапы строительства
После того, как закончены все подготовительные мероприятия, заготовлены необходимые материалы, заказана специальная техника, произведены предварительные расчеты, можно разворачивать строительные работы по установке основания здания.
- На начальной стадии необходимо произвести устранение растительности и мусора с участка, освободить площадь для установки свай и место для стройматериалов. Следует устранить верхнюю часть грунта.
- На следующем этапе выполняются работы по разметке основания и обозначаются участки для погружения свай.
- После завершения предыдущего этапа следует повторно промониторить величину и пропорцииопоры.
- Установка свай осуществляется с использованием специализированной техники: машины с гидро или пневмомолотом. Во время опускания сваи следует контролировать ее строгое вертикальное положение. Если вы заметили, что свая во время забивания ведет себя необычно, отклоняется от заданной траектории, значит, она встретилась с преградой или провалилась в яму под землей. Это означает, что место установки жб сваи следует отодвинуть в сторону либо увеличить длину существующей конструкции.
- После заглубления свай в грунт, необходимо устранить вершину опоры с целью достижения металлического стержня и приведения высоты всех опор к установленному образцу.
- Следующий шаг строительства ориентирован на тип фундамента. Возможен вариант постройки опалубки для ленточного фундамента на забивных железобетонных сваях или же размещение плит перекрытия в случае, если основа свайно-плитная.
- Существует также свайно-ленточный тип основания. В таком случае необходимо залить раствором, предварительно изготовленный в опалубке металлический каркас. По истечению четырех недель фундамент отстоится для продолжения строительных работ.
Фундамент на железобетонных сваях: плюсы и минусы

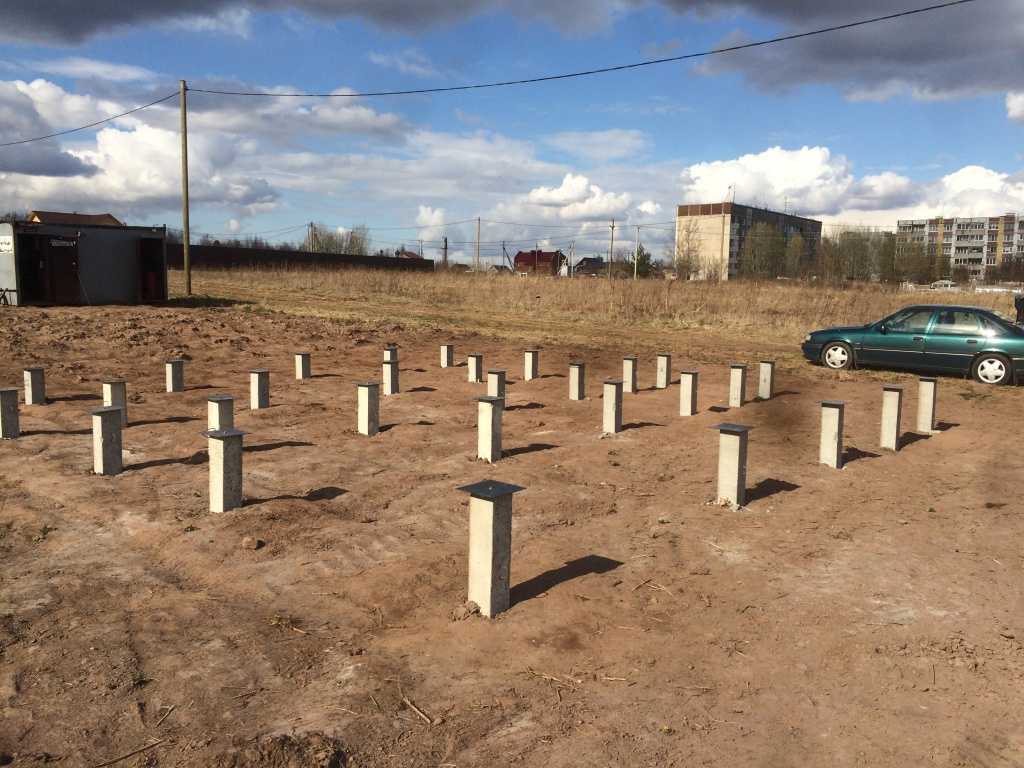

Железобетонные сваи захватывают рынок малоэтажного строительства. Один внешний вид бетонных стержней внушает доверие. Не последнюю роль играют и ассоциации с «братьями большими», которые кладут в основу высотных домов. Тем не менее, некоторые считают такой фундамент самым надежным, другие – относятся с недоверием.
Однозначного ответа на вопрос «кто прав?» мы не найдем. Правда в том, что у железобетонных свай есть свои плюсы и минусы, как и у любого другого продукта. Поговорим об этом подробнее в этой статье.
На что обратить внимание
В основе конструкции железобетонной сваи лежит армированный высокопрочный бетон. Завод ККЗМ устанавливает фундаменты на ж/б сваях из бетона марки М300. Изделия соответствуют требованиям ГОСТ 19804-2012.
Опоры передают нагрузку от постройки на грунт. Как правило, производят их из бетона с морозоустойчивостью повышенного уровня, то есть изделие выдерживает сильные перепады температур
Это очень важно для фундамента жилого дома в нашем климате
При выборе свай обратите внимание на класс морозоустойчивости, который должен быть не менее f150 или f200
Плюсы железобетонных свай
Сравнивать железобетонные сваи можно, пожалуй, только со сваями. И первое, в чем выигрывают бетонные опоры, – это несущая способность. В зависимости от размера сечения и типа грунта одна штука выдерживает нагрузку от 9 до 60 тонн. Например, в паре с мелкозаглубленным ростверком 600х400 мм можно смело строить трехэтажный кирпичный дом. Такой несущей способностью не могут похвастаться металлические сваи.
Еще одним преимуществом можно назвать материал, из которого их производят. Бетон практически не разрушается в почве. За счет этого срок эксплуатации превышает 100 лет. Кроме этого, такая разновидность свай обладает и такими преимуществами, как противодействие перепадам давления, огнеупорность и влагозащищенность, а также при установке практически невозможно смещение от проектной оси.
Смонтировать железобетонные сваи можно за один — два дня. Подробнее об этом…
Как монтировать?
Для монтажа железобетонных свай используется мини-сваебойная установка. Машина на гусеничном ходу самостоятельно передвигается по бездорожью, грязи и снегу. Благодаря регулировке ножек, установка может забивать сваи даже на небольших склонах. Эксплуатировать ее можно круглогодично при температуре от -25 до +40⁰.
С помощью такой установки можно забить до 40 железобетонных свай сечением 150х150 мм в одну рабочую смену. То есть фундамент для загородного дома реально установить за один день. Доставить машину до места строительства возможно с помощью эвакуатора.
Немного о минусах
К минусам железобетонных свай можно отнести отсутствие экономической целесообразности. Например, если сравнивать ж/б и винтовые сваи, то первые стоят дороже, имеют большую несущую способность, но на свайном поле располагаются так же, как и вторые. Во время монтажа их невозможно дорастить, так как стандартная длина составляет 3 метра. Если на участке большие перепады, то использовать мини-сваебойную машину не удастся, так как ее некуда будет установить. В этом плане выигрывают винтовые опоры. И наконец, если вы решили использовать свайный фундамент, то должны учитывать, что независимо от его вида, обустроить цокольный этаж будет проблематично, а порой невозможно.
Подведем итог
Что же можно строить на забивных сваях? Практически то же самое, что и на винтовых сваях: заборы, гаражи, ангары, дома из бруса, бревна, кирпича, газобетона и пеноблока, каркасно-щитовые здания, бани, беседки и промышленные постройки. Установить пирс или причал вряд ли получится. Что же касается малоэтажного строительства жилых и гостевых домов лучше всего подходят железобетонные сваи с сечением 150х150 мм и 200х200 мм длиной 3000 мм.
Совет: при выборе учитывайте тип строения и грунт. Если вы решили построить баню или на участке обводненный грунт, то идеально подойдут винтовые сваи. Если в проекте кирпичный дом, то лучше остановить свой выбор на железобетонных забивных сваях.
Важные моменты закладки бетонных свай
Промежуточный этап закладки фундамента На бетон разрушительно действуют кислоты, потому при возведении фундамента на болотистых и торфяных почвах нужно позаботиться о защите от кислоты или выбрать другой вид фундамента. В случае закладки арматуры мало кто помнит, что металл должен быть защищен бетоном, слой которого минимум 5 см.
В противном случае он будет подвержен коррозии ив следствие чего возможно разрушение фундамента. В месте соединения сваи с ростверком возникают значительные нагрузки на разрыв, потому это место следует особо усердно перевязывать арматурой. Между грунтом и ростверком желательно оставлять пространство. Обвязка должна располагаться над грунтом.
Отказ сваи при забивке
Глубина погружения сваи определяется расчетным методом и отражается в проекте. Однако на практике свая может не достигнуть расчетной глубины или уйти ниже заданной отметки.
Случай, когда свая больше не погружается в результате прикладываемого к ней усилия называется «отказ грунта» или «отказ сваи».
Расчет точки отказа можно выполнить по формуле:
Убедиться, что свая точно достигла «отказа» выполняется ряд ударов (при ударной технологии) или увеличивается время, в течение которого к оголовку сваи прилагается усилие (при вдавливающей технологии). Эти удары, не приводящие к продвижению сваи в почву, называются «залог».
Есть еще один термин, описывающий случай, когда свая не погружается из-за перегрева – «ложный отказ». В этом случае работы приостанавливаются на время, достаточное для остывания наконечника сваи, находящегося в грунте.
Примечание. При отсутствии отказа по достижению проектной глубины сваи дозабиваются после четырехдневного перерыва. Если отказ не достигнут – следует искать причины и менять порядок проведения забивки, чтобы исключить снижение проектной несущей способности конкретной сваи.
Свайно-забивные фундаменты
Долговечность любого здания, будь то жилой дом или производственный объект, во многом зависит от надежности и правильности расчета фундамента. Особенно остро данная проблема встает, если на участке предполагаемого строительства оказывается слабый грунт.
Еще одна трудность, влияющая на сложность расчета и возведения прочного фундамента – высокое залегание вод в грунте или подтопление участка, а также неравномерный или сложный рельеф. В таких случаях наши специалисты однозначно рекомендуют обустройство забивного фундамента с применением верхней обвязки железобетонных свай для усиления конструкции.
Расчет необходимого количества и длины свай определяется после проведения геологических изысканий – для этого у нашей компании есть все необходимое оборудование и специалисты высокой квалификации.
