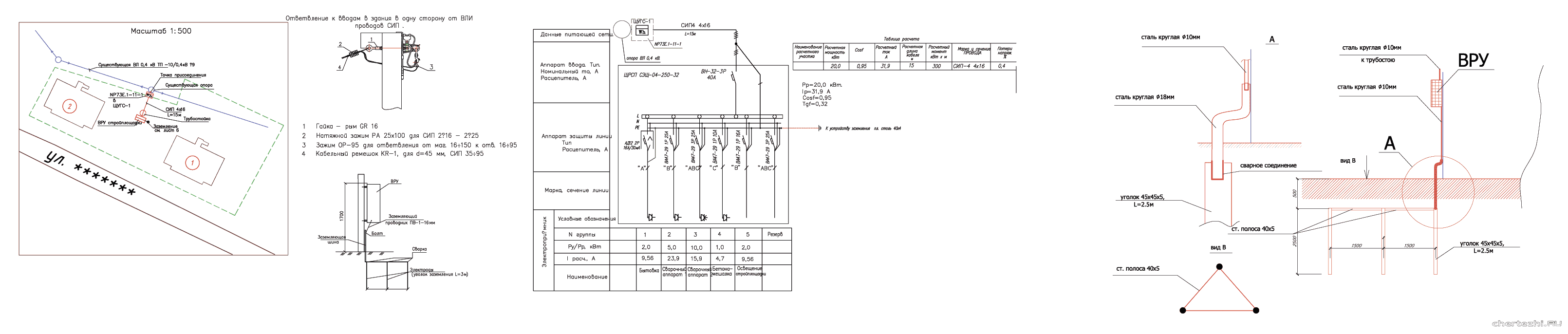

Защита от перенапряжений и заземление.
Защита КТПН при воздушном вводе ВН выполняется ограничителями перенапряжения, установленными на конструкции КТПН.
В соответствии с п.2.5.129, 133 ПУЭ проектом предусмотрено заземление опор.
Заземляющие устройства выбраны в зависимости от удельного эквивалентного сопротивления грунтов по типовому проекту № 3.407-150 «Сельэнергопроекта» и техническому циркуляру № 11/2006 от 16.10.2006г. «О заземляющих электродах и заземляющих проводниках» и выполнены из одного вертикального заземлителя диаметром 18мм длиной 5м под опору по черт. ЭМС-11-148-ЭС лист 7.
В качестве заземляющего проводника по ж/б стойке необходимо проложить один специальный проводник (спуск) из круглой стали диаметром 10мм с антикоррозийным покрытием, в качестве второго заземляющего проводника допускается использование арматуры ж/б стойки опоры и ее заземляющий выпуск. Детали крепления гирлянд изоляторов торов к траверсе ж/б опор присоединить к заземляющему спуску.
Заземление КТПН выполнено из вертикальных электродов из стали диаметром 18мм длиной 3м и горизонтальных заземлителей из полосовой стали 40х5мм.
Заземление КТПН выполнено на листах 15,18
Наши события
14 ноября 2022, 13:48
Фактор производительности ГК “Москабельмет”. Как стать эффективнее на 20%? Документальный фильм RusCable.Ru
14 ноября 2022, 10:02
Генерация и импортозамещение: не только турбины. Часть 2
10 ноября 2022, 18:46
RusCable Insider 289 – Натуральный цвет оболочек от Метаклэй. Кабельная арматура на объекте. Главная задача АЭК и где делают кабель для ржд?
10 ноября 2022, 17:00
RusCable Live – На острие научных достижений. Эфир 11.11.2022
7 ноября 2022, 10:30
Генерация и импортозамещение: не только турбины. Часть 1
3 ноября 2022, 16:46
RusCable Insider 288 – Обновление Xinming. Алюминиевая история. Ленкабель 5 лет и где искать кабельщиков?
Электробезопасность и меры предосторожности
Согласно требованиям ПУЭ (7 издание), электрооборудование классифицируется безопасным напряжением, которое не превышает 50 вольт переменного тока и 120 – постоянного. Для устройств, которые находятся снаружи и в зоне опасности, подается низкое напряжение (для внешних установок – 12 вольт при постоянном токе и 30 – при переменном.
Нормы проектирования электроустановок на строительных объектах и подобных им подразумевают обеспечение уровня безопасного напряжения (БН) в 25/60 вольт (постоянный/переменный) при условии применения на данных установках «автоматов» отключения электропитания в качестве защиты, то время отключения должно соответствовать нормам ПУЭ (табл. 1.7.11 главы 1.7).
Типы подключения линий питания к низковольтной комплектной установке строительного объекта:
- через штепсели;
- непосредственно к распределителю;
- при помощи вводного устройства (шкаф зажимов).
Питающая сеть низковольтных устройств вводит и распределяет электричество на объекте тремя фазами с переменным током с глухозаземленной нейтралью с силой тока 380/220 и частотой 50 герц и однофазной системой с переменным током на 220 вольт, с максимальным потреблением 63 А.
Существуют такие типы низковольтных комплектных устройств:
- НКУ ввода и распределения.
- Главное распределительное НКУ СП.
- Трансформаторное НКУ СП.
- Штепсельное.
По способу применения:
- для ввода и измерения объема потребления электричества от трансформатора, генераторы или от общественных сетей;
- главное распределительное для приема электричества, которое применятся для освещения, питания жилых помещений, сварочных устройств и прочее.
- НКУ распределительное: прием и распределение энергии от более крупных низковольтных установок, а также для подключения электропитания.
- Низковольтное устройство для трансформаторов – уменьшение напряжения в сети до необходимого уровня.
- Штепсельное устройство – прием электричества через удлинитель от другого любого устройства распределения.
Элементы низковольтных устройств размещаются в специальных шкафах (напольные, настенные), устройства бывают как стационарные, так и передвижные. Например, НКУ для ввода, требуется отдельное место для измерительного и учетного оборудования и элементов, которые фиксируют и обозначают наличие тока в сети. Измерительный блок должен быть опломбирован. Помимо этого, в таких устройствах внутренняя проводка должна быть надежна закрыта от посторонних, при этом обеспечивая доступ к измерителям и тумблерам, с соответствующими надписям, а на двери шкафа размещается изображение электросхемы. Провода в НКУ вводятся либо сверху, либо снизу, допускается пластиковая либо резиновая изоляция. Устройства производятся с резиновыми (при защите IP 54) или же с пластмассовыми уплотнителями и креплением кабелей в корпусе устройства.
Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:
Точка подключения электроэнергии: особенности обслуживания стройплощадок
Благодаря коллективному подключению к коммунальным, дачным, гаражным или другим хозяйствам стоимость работ может обойтись дешевле. На этих территориях уже есть собственная ТП, и теоретически есть возможность присоединиться к ней.
Если вопросы оформления документов для временного подключения затягиваются, а монтаж здания срочно необходимо начинать, то попробуйте договориться с соседями, на присоединении у которых имеются излишки мощности. Если они дают согласие, то через дополнительно установленный счетчик и электрощит можно подключить свою розетку кинуть от нее временную проводку. Предварительно необходимо оговорить величину допустимой мощности, которая контролируется счетчиком. Для исключения перегрузок у соседа желательно установить защитные ограничительные устройства. Данное подключение будет выгодно тому, кто планирует строиться. А вот у тех, кто согласится раздавать электричество, могут возникнуть конфликтные ситуации с работниками энергонадзора. В связи с этим, необходимо постараться узаконить ваше подключение.
Итак, делаем вывод. Существует три варианта временного обеспечения стройплощадки электроэнергией:
- Генераторные установки для строительных площадок;
- Официальная временная линия;
- Неофициальная линия от соседа.
С точки зрения специалистов, наиболее быстрым и малозатратным считается обеспечение электроэнергии с помощью генераторных установок, но в этом случае необходимо правильно рассчитать необходимую для работы мощность установки. Возможно, что переносной генератор, как устройство с ограниченными возможностями, и не выдаст вам необходимое напряжение.
Сборка схемы учёта электроэнергии
Обращаем ваше внимание на то, что схема в вашем проекте может очень сильно отличаться построением и используемыми электротехническими изделиями от продемонстрированной здесь. Также для аккуратности использовался монтажный ПВХ-короб, использование которого вовсе не обязательно
Автоматы, ДИФ-автомат и счётчик устанавливаются на DIN-рейку, которая крепится к корпусу ящика учёта электроэнергии на саморезы. Особенность приведённой схемы – это наличие автомата и кабеля для будущего подключения дома, в стандартной схеме этого может не быть. Если вы предусмотрели наличие этих компонентов, то помните, что их подключение производится, когда дом будет построен и вы будете подключать его к электросети. Эта процедура потребует нового проекта и соответствующих организационных мероприятий.
Рекомендуемые сообщения
Лучшие статьи на сайте ИВД
Вы профессиональныйархитектор илидизайнер?
ИВД. Ремонт и отделка
Вы профессиональныйархитектор илидизайнер?
Сайт IVD.ru — ведущий интернет-проект, посвященный вопросам реконструкции и оформления интерьера жилых помещений. Основной контент сайта составляет архив журнала “Идеи Вашего Дома” — эксклюзивные авторские статьи, качественные иллюстрации, практические советы и уроки. Над проектом работает команда профессионалов в тесном сотрудничестве с известными дизайнерами, архитекторами и ведущими экспертами издательства.
На нашем сайте вы можете подобрать комплексные дизайнерские решения; просмотреть подробные обзоры рынка строительных и отделочных материалов, мебели, техники и оборудования; сравнить собственные идеи с дизайн-проектами ведущих архитекторов; напрямую пообщаться с другими читателями и редакцией на форуме.
Вы профессиональный архитектор или дизайнер?
Особенности подключения к существующим электросетям
Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.
После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.
Для этого нужно:
- Указать расчетную потребляемую мощность.
- У организации получить технические условия и точку подключения для ввода.
- Заказать проектную документацию.
- Проект согласовать с гостехнадзором.
- Выполнить электромонтажные работы.
- Вызвать электролабораторию для оценки и составления акта испытания.
- Заключить договор с энергосбытом, сдать в эксплуатацию объект.

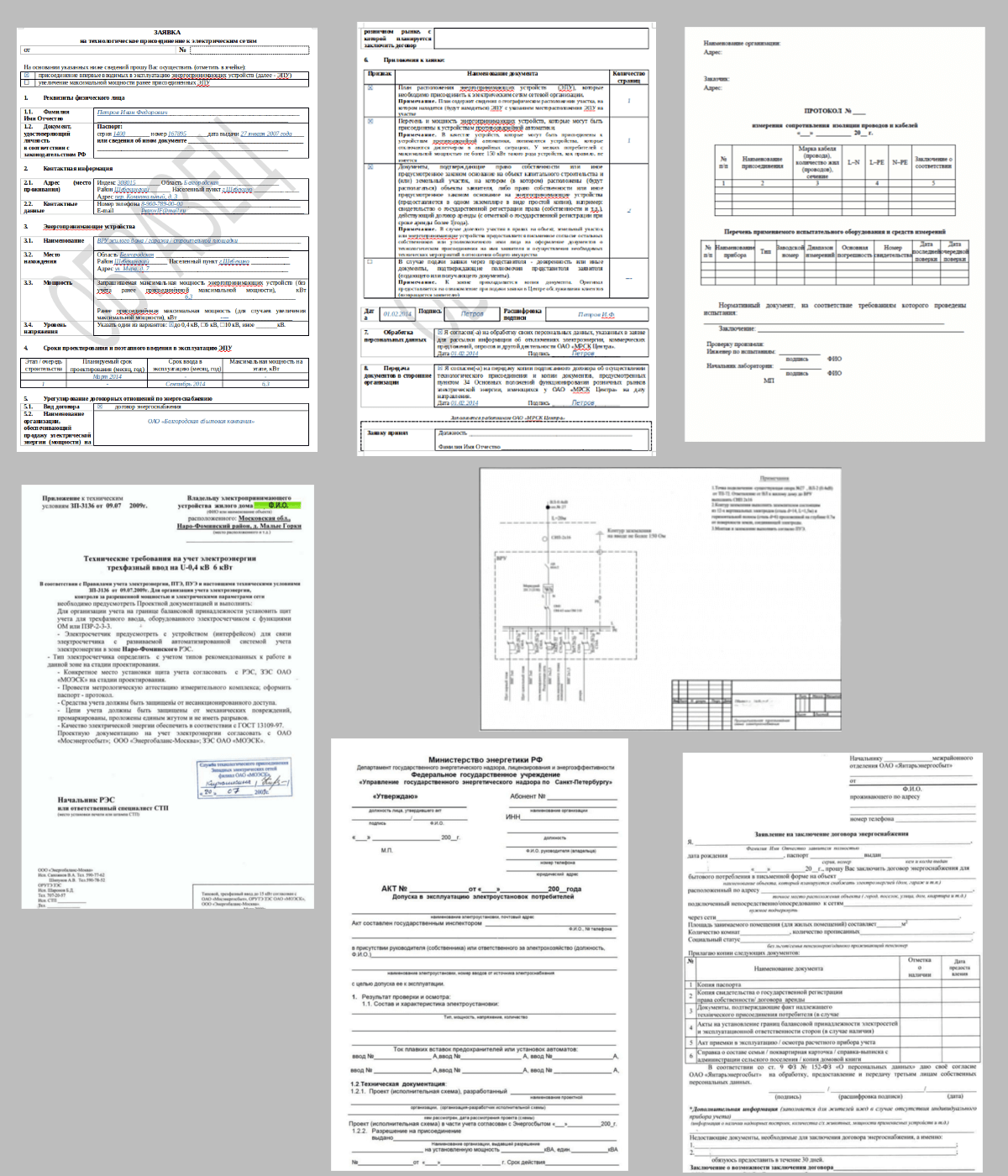

Все документы предоставлены на фото:
Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.
В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:
Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.
При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.
Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.
Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.
Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора. С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.
Техника безопасности
К работе допускаются только специалисты с соответствующей группой допуска
Строительная площадка является травмоопасным объектом, поэтому для сохранения здоровья и жизни строителей нужно соблюдать технику безопасности. Она касается и оборудования, к которому предъявляются особые требования. Они связаны с негативным воздействием окружающей среды – влиянием ультрафиолетового излучения, погодных условий, повышенной влажности. Материалы должны быть негорючими.
На стройке должны отсутствовать едкие химические материалы. К работе допускаются только специалисты с соответствующей квалификацией и группой допуска.
Обязательно должна быть создана система заземления и элементы уравнивания потенциалов. Для этого используются разделительные трансформаторы и система объединения всех открытых корпусов при помощи защитных разъемов в розетке. В случае повышенной влажности защита осуществляется с помощью УЗО.
При создании осветительной группы на стройплощадке применяются светильники с классом защиты не ниже IP54 в герметичном корпусе. В документации к устройствам должно быть написано, что их можно использовать на открытом воздухе.
Потребуется несколько источников света с возможностью перемещения по участку. Также нужно поставить несколько светильников во временном помещении, где будут проводиться работы, с механической устойчивостью.
После того как было принято решение о строительстве коттеджа, изготовлен проект и получены все разрешения, можно приступать к строительству. Но, прежде чем завозить стройматериал и начинать земельные работы, должно быть обеспечено электроснабжение стройплощадки.
Общее понятие
Электрическая сеть представляет собой совокупность отдельных элементов, подчиненных общей задаче. К их числу принято относить:
- линии электропередач (ЛЭП);
- подстанции (ПС);
- пункты: распределительные (РП);
- секционирующие (СП).
Каждый из указанных элементов выполняет собственную функцию. К примеру, ПС предназначен для изменения напряжения в сети, а СП для его аварийного отключения. РП – распределяет энергию внутри отдельного элемента сети. Это оборудование наиболее приближено к потребителю.
Внимание: электрические сети создаются с целью передачи электроэнергии (ЭЭ) от производителя к потребителю
Временное проведение электричества на участок
Временное подключение электричества на участок
Подводка временного электроснабжения на участок связана с рядом организационных моментов. Подключение осуществляется к уже существующим магистралям. В зависимости от местоположения участка подбирается наилучший способ временного электроснабжения. Выбор зависит от следующих критериев:
- дальность ближайшей линии электропередач;
- вид объекта;
- необходимая мощность;
- вид сети.
В случае подсоединения к действующей электросети следует обратиться в энергосбытовую организацию, чтобы выяснить порядок подключения и другие условия. Для автономного генератора запрашивать разрешение не требуется. Сколько будет стоить вся работа по временному энергоснабжению и сколько потребуется времени, зависит от выбранной схемы.
Электробезопасность и меры предосторожности
Согласно требованиям ПУЭ (7 издание), электрооборудование классифицируется безопасным напряжением, которое не превышает 50 вольт переменного тока и 120 – постоянного. Для устройств, которые находятся снаружи и в зоне опасности, подается низкое напряжение (для внешних установок – 12 вольт при постоянном токе и 30 – при переменном.
Нормы проектирования электроустановок на строительных объектах и подобных им подразумевают обеспечение уровня безопасного напряжения (БН) в 25/60 вольт (постоянный/переменный) при условии применения на данных установках «автоматов» отключения электропитания в качестве защиты, то время отключения должно соответствовать нормам ПУЭ (табл. 1.7.11 главы 1.7).
Чтобы обеспечить повышенную защиту электросети с током до 32 ампер, при подключении электричества используются УЗО с выключателем напряжением до 30мА. Также элементы управления – автоматы выключения, УЗО, пусковые устройства, контакторы и т.п. должны обеспечивать отключение всех фазных и нейтральных проводников.
Типы подключения линий питания к низковольтной комплектной установке строительного объекта:
через штепсели;
непосредственно к распределителю;
при помощи вводного устройства (шкаф зажимов).
Питающая сеть низковольтных устройств вводит и распределяет электричество на объекте тремя фазами с переменным током с глухозаземленной нейтралью с силой тока 380/220 и частотой 50 герц и однофазной системой с переменным током на 220 вольт, с максимальным потреблением 63 А.
Существуют такие типы низковольтных комплектных устройств:
НКУ ввода и распределения.
Главное распределительное НКУ СП.
Трансформаторное НКУ СП.
Штепсельное.
По способу применения:
для ввода и измерения объема потребления электричества от трансформатора, генераторы или от общественных сетей;
главное распределительное для приема электричества, которое применятся для освещения, питания жилых помещений, сварочных устройств и прочее.
НКУ распределительное: прием и распределение энергии от более крупных низковольтных установок, а также для подключения электропитания.
Низковольтное устройство для трансформаторов – уменьшение напряжения в сети до необходимого уровня.
Штепсельное устройство – прием электричества через удлинитель от другого любого устройства распределения.
Элементы низковольтных устройств размещаются в специальных шкафах (напольные, настенные), устройства бывают как стационарные, так и передвижные. Например, НКУ для ввода, требуется отдельное место для измерительного и учетного оборудования и элементов, которые фиксируют и обозначают наличие тока в сети. Измерительный блок должен быть опломбирован. Помимо этого, в таких устройствах внутренняя проводка должна быть надежна закрыта от посторонних, при этом обеспечивая доступ к измерителям и тумблерам, с соответствующими надписям, а на двери шкафа размещается изображение электросхемы. Провода в НКУ вводятся либо сверху, либо снизу, допускается пластиковая либо резиновая изоляция. Устройства производятся с резиновыми (при защите IP 54) или же с пластмассовыми уплотнителями и креплением кабелей в корпусе устройства.
Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:
Это интересно: Электропроводка в передвижной бане — как сделать правильно
Особенности применения временных опор на строительных площадках
Предприятиям, которые занимаются гражданским и промышленным строительством, особенно необходимы наши услуги. Дело в том, что временные опоры ВЛ, на основе которых будет построено временное электроснабжение, дадут возможность с меньшими затратами организовать временное энергоснабжение строительства достаточной мощности. Так, создание электроснабжения на дизель генераторных установках, будет стоить немалых денег. Такой способ очень дорогой. Если же самостоятельно создавать временные воздушные электролинии, можно потратить уйму времени и финансов на создание грамотного проекта, проведение соответствующих согласований и переговоров о временной подаче электроэнергии.
Предприятиям, которые занимаются гражданским и промышленным строительством, особенно необходимы наши услуги. Дело в том, что временные опоры ВЛ, на основе которых будет построено временное электроснабжение, дадут возможность с меньшими затратами организовать временное энергоснабжение строительства достаточной мощности. Так, создание электроснабжения на дизель генераторных установках, будет стоить немалых денег. Такой способ очень дорогой. Если же самостоятельно создавать временные воздушные электролинии, можно потратить уйму времени и финансов на создание грамотного проекта, проведение соответствующих согласований и переговоров о временной подаче электроэнергии.
В случаях, когда строительство проходит вдали от населенных пунктов и систем постоянного электроснабжения, требуется прокладка временной линии электропередачи, где используются строительные временные опоры.
Основные требования к электросети
Снабжение стройки электричеством Так как электричество несет потенциальную опасность для строителей, площадка должна соответствовать ряду критериев, без соблюдения которых делать временное электроснабжение запрещено.
- Надежность. Снабжение должно быть бесперебойным в течение всего времени стройки.
- Качество. Параметры электроснабжения должны соответствовать нормам и гарантировать стабильную работу электроприборов.
- Безопасность. Весь персонал обязательно должен быть защищен от поражения электрическим током, а сама система должна выполняться из качественных надежных компонентов.

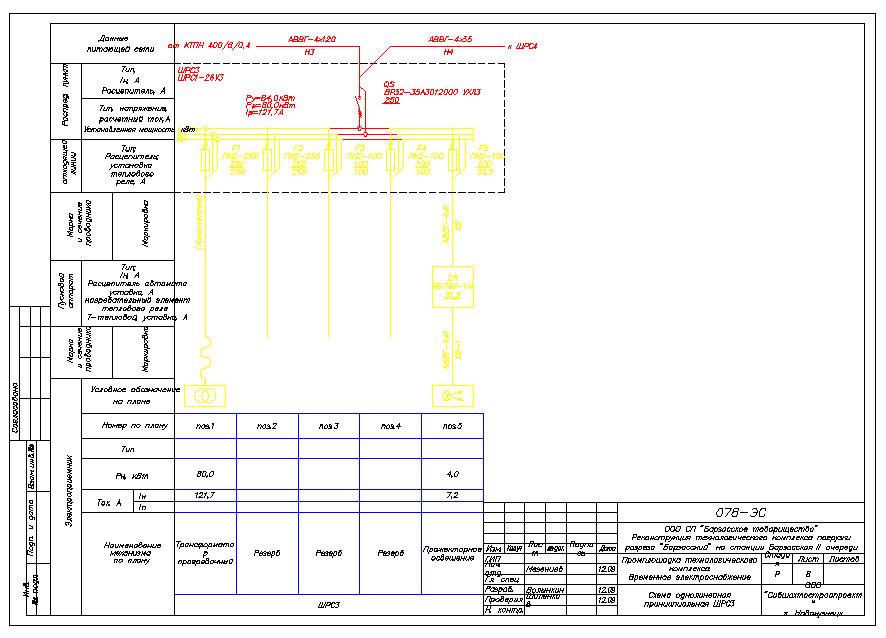

Предлагаемая схема ЩРСП
Анализ электротравматизма в строительстве свидетельствует о том, что электротравмы чаще всего случаются при эксплуатации временных электросетей, как проводных, так и кабельных, сооружаемых на период строительства различных объектов (промышленных предприятий, жилых домов и т. д.). На таких сетях по различным причинам часто повреждается изоляция, что вызывает косвенное прикосновение к токоведущим частям, а последнее ведет к несчастным случаям.
Одной из мер защиты от электротравм является обязательное применение устройств защитного отключения (УЗО), что и требуют «Правила устройства электроустановок» (ПУЭ) изд. 7, гл.1.7.49; 1.7.50; 1.7.51.
Решить проблему повышения уровня электробезопасности при работе с ручными электрическими машинами, электроинструментом, другим электротехническим оборудованием в строительном процессе призвана разработка – щиты распределительные для строительных площадок (ЩРСП).
Помимо повышения уровня электробезопасности распределительные щиты отличаются и другими положительными качествами: • мобильность, небольшой вес, что позволяет при необходимости легко переносить их на другое рабочее место; • возможность производить контроль исправности отходящих линий электропитания, причем каждой линии отдельно; • возможность подключения щитов к любой электросети, как-то: T-NS или TN-C и т. д., что позволяет включить любого потребителя на строительной площадке в соответствии с требованиями ПУЭ; • возможность контроля за состоянием сопротивления изоляции отходящих линий; • предупреждение и предотвращение пожара, который может возникнуть из-за неисправности электросети и электрооборудования; • стандартные комплектующие изделия модульного типа, что позволяет оперативно производить ремонт в случае необходимости; • раздельное электропитание каждой отходящей линии (при невозможности оперативного ремонта одной из отходящих линий), что позволяет отключить неисправную линию и продолжить работу на остальных.
Модели содержат электроустановочные изделия (автоматические выключатели, УЗО, силовые разъемы и др.). Комплектация ЩРСП отвечает требованиям ГОСТ 51327299 (МЭК-1008) и ГОСТ 52327200 (МЭК-1009), введенных в действие с 2001 г. Щиты сертифицированы органами Госстандарта РФ. Предлагаемые ЩРСП защищены патентом РФ (№ 35043 от 20.12.2003 г.) и рекомендованы для применения в строительном производстве в целях повышения уровня электробезопасности, обеспечения защиты людей от поражения электрическим током и пожарной безопасности оборудования.
