Основные рекомендации по установке
Установка вентиляционного клапана может осуществляться:
- вертикально;
- горизонтально;
- на чердаке или в помещении.
Всё зависит от конструкции и способа монтажа. Существующие рекомендации по клапану на неотапливаемом чердаке включают утепление стояка, при этом сам клапан утеплять нет надобности, т. к. воздушная прослойка между крышкой и корпусом служит хорошим теплоизолятором.
Для предохранения подвижной мембраны от попадания влаги и грязи, нарушающих герметичность конструкции, клапан устанавливается на 30 и более сантиметров выше верхней самотёчной трубы с подключенными санитарными приборами на расстоянии не менее 20 сантиметров от ближайшего сифона. При установке клапана в ванной или туалете, специалисты советуют особенно тщательно контролировать возможность свободного доступа воздуха. Нужно помнить, что вода обладает повышенной эжекторной способностью, увлекая за собой воздух в 25 раз больше своего объёма.
Конструкция и условия эксплуатации устройства
Корпус фанового клапана для обустройства канализации изготавливается из пропилена. Внутренний механизм может быть оснащен резиновой мембраной или штоком, которые пропускают воздух внутрь системы, не выпуская его обратно в помещения. Штоковый клапан считается более надежным, так как его рабочая часть изнашивается медленнее.
При выборе клапана обращают внимание на следующие характеристики:
- для открытого или закрытого монтажа;
- необходимый диаметр присоединительного выхода;
- с обычной или двойной теплоизоляционной стенкой стояка;
- какой используется механизм запирания — мембранный или штоковый;
- для вертикального или горизонтального (с Т-образным соединением) подключения.
К вакуумным клапанам для канализации предъявляются жесткие требования, каждый из них испытывается на герметичность и надежность — во время эксплуатации они могут без потери рабочих качеств выдержать более 800 тыс. циклов срабатывания.

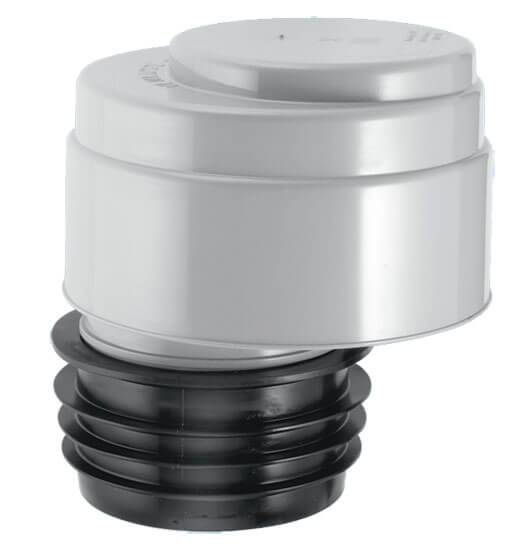

Устройство вакуумного клапана простое. Это обеспечивает его надежную работу, рассчитанную на сотни тысяч циклов открывания и закрывания
Критерии выбора клапана
Подбирая клапан необходимо учитывать все особенности вновь монтируемой или реконструируемой системы канализации. От ее протяженности, диаметра, уклонов, количества приборов, вероятности их одновременного использования напрямую зависит тип, размер и количество вакуумных клапанов.

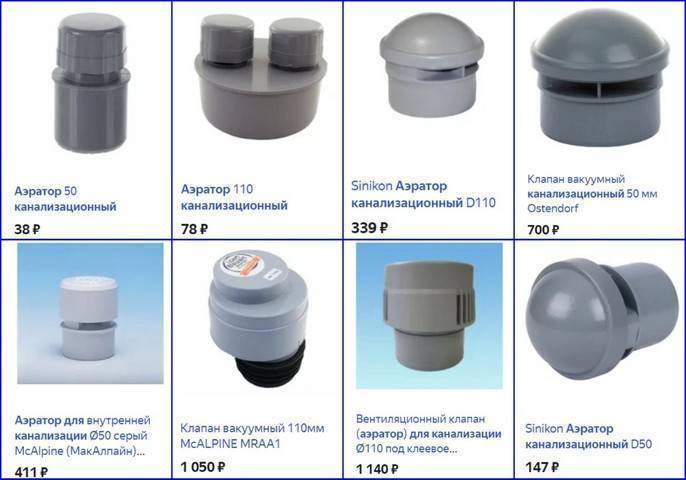

При выборе вакуумного клапана учитывается следующее:
- конструктивные особенности клапана. Разные модели могут оснащаться мембраной или штоком;
- место его установки. Необходимо учитывать, где монтируется клапан: внутри помещения или вне его. Будет установка открытой или скрытой, учесть вероятность попадания загрязнений и воздействие окружающей среды;
- диаметр трубопровода в точке установки. Устройства выпускаются под раструбное соединение двух диаметров 110 и 50 мм;

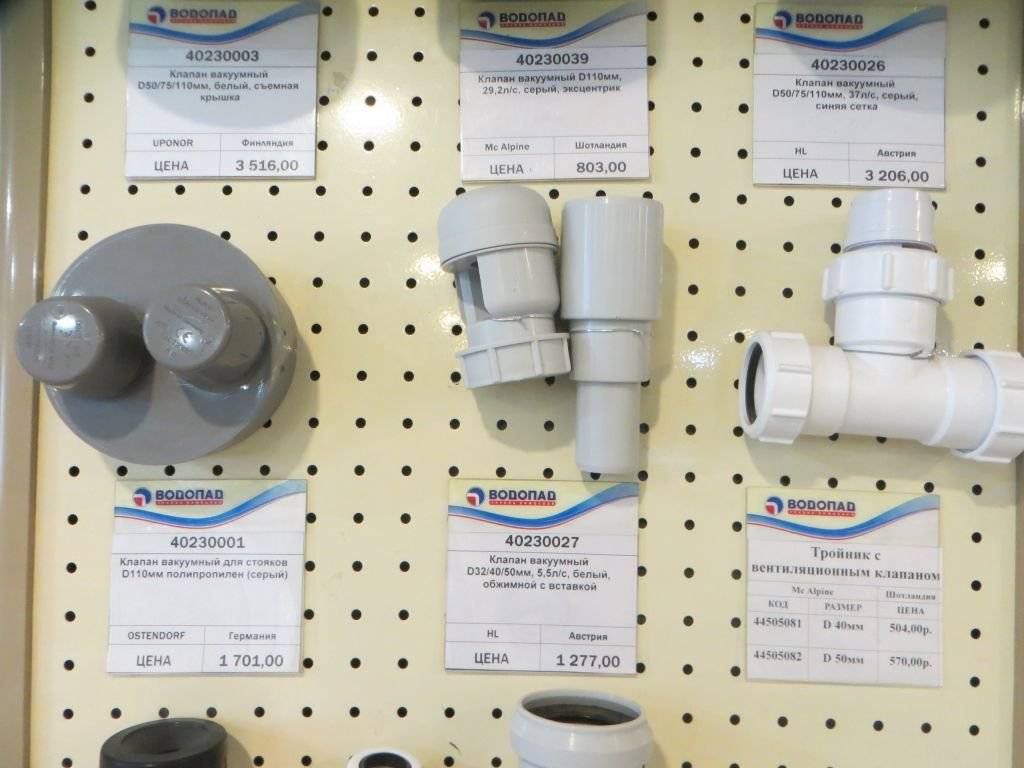

- цена и качество изделия. На рынке хорошо зарекомендовали себя товары из России и Германии. Однако при сравнимом качестве отечественные изделия в три раза дешевле.
Как и где установить рекомендации
Установка вакуумных аэраторов не представляет большого труда — если канализационная труба на 110 м имеет расширенный раструб. Покупается стандартное изделие и просто вставляется в патрубок.
При обрезанной трубе 110 мм приобретается аэратор с наружной резиновой прокладкой в виде рукава с тонкими кольцами и вставляется внутрь трубопровода. Некоторые модификации имеют встроенное резиновое кольцо внутри патрубка для размещения прибора поверх отрезанной трубы d110 мм.
При монтаже изделий 50 мм их вставляют в расширенный патрубок. Если используют встроенную в сифонный корпус модификацию, ее подключают вместе с установкой сифона.
При проведении монтажных работ руководствуются следующими правилами:
- Прибор устанавливают в месте, где к нему обеспечен легкий доступ и беспрепятственное поступление воздуха.
- Аэратор d110 мм правильно ставить в самой высокой точке над всеми сантехническими приборами.
- Схема установки аэратора предусматривает его строго вертикальное расположение для предохранения от попадания в корпус канализационных вод.
- Прибор не эксплуатируют при температурах ниже 0 °С.
- Если монтаж в вертикальном положении технически невозможен, используют врезку в трубопровод и устанавливают тройник с вертикальным отводом (в продаже имеются готовые тройники с вакуумным клапаном).
- Высота частного дома, в котором устанавливают приспособление, не должна превышать трех этажей.
Вакуумный канализационный аэратор позволяет избавиться в квартирах и частных домах от запахов из канализации в случаях, если труба центрального стояка не выведена за пределы здания. Помимо этого, применение аэраторов помогает сэкономить финансовые средства при монтаже канализации, а ассортимент предлагаемых приборов способствует выбору оптимального решения задачи по устранению запахов с точки зрения эффективности и материальных затрат.
Для правильного функционирования канализации в частном доме необходимо учитывать несколько моментов. Для устранения неприятного запаха из трубопровода в помещении достаточно часто используют канализационный аэратор. Он монтируется на основной стояк, а сантехника оснащается специальными сифонами с гидрозатвором.
Комплекс данных действий минимизирует вероятность появления неприятного запаха, однако следует знать, как работает устройство и как правильно установить аэратор для канализации.
Ошибки во время монтажа с большой вероятностью приведут к необходимости заново проводить процедуру.
Особенности расположения воздушного клапана
Место, где монтируется аэратор может различаться при установке в частных жилых домах и квартирах многоквартирных домов
Но в обоих случаях важно соблюдение необходимых общих условий:
монтировать прибор на том участке трубы, где мембрана будет защищена от попадания грязи, что мешает герметичности и снижает эффективность работы клапана;
устанавливать аэратор в местах свободной циркуляции воздуха – это важное условие для нормального функционирования;
работа аэратора сопровождается звуками, некоторые клапаны «похрюкивают», и поэтому место установки нужно такое, где это не будет раздражать слух.
Место монтажа аэратора квартирах

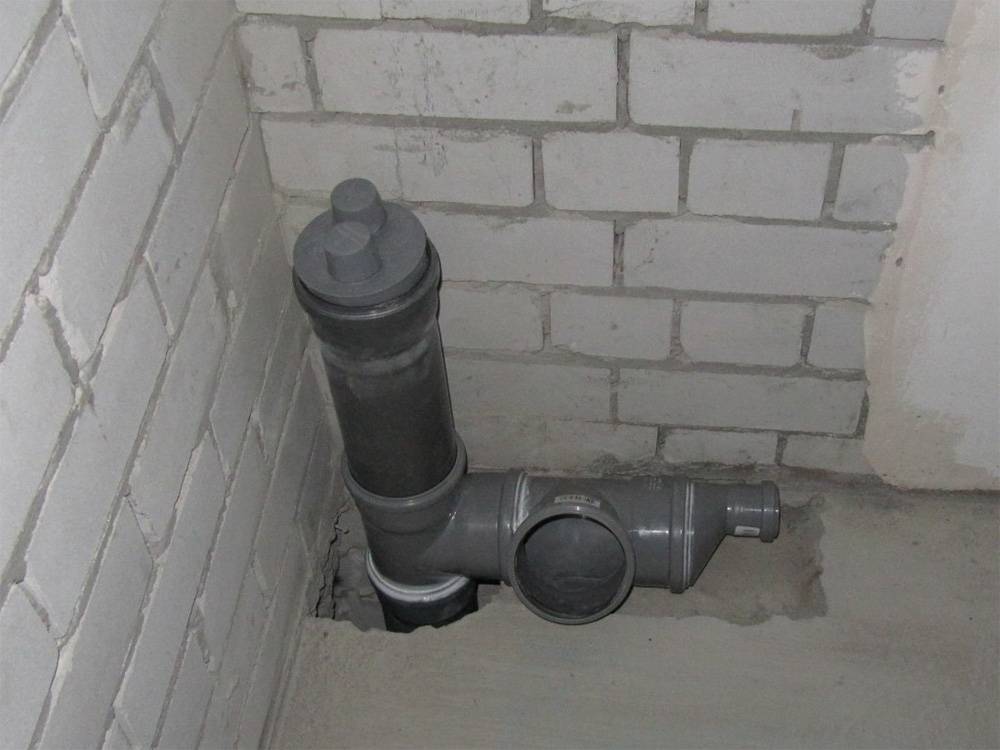

В квартирах воздушные клапаны монтируют на любом участке трубопровода: встраивают в систему тройник, ставят на него вертикальную трубу, а нее – клапан. Но лучше делать это на 20-30 см выше оси основной канализационной трубы, чтобы аэратор не засорялся.
Аэраторы в частном доме
Если в частном доме живут две семьи, клапан можно ставить на вспомогательный стояк, но хотя бы один из них (вспомогательный или основной) при этом должен быть выведен на крышу.
Устройство вентиляционного клапана для канализации
Конструкция вентиляционных клапанов предполагает наличие бокового окошка, оборудованного сеткой, которая предотвращает попадание внутрь мелких насекомых. В теплоизолированном корпусе находится основной рабочий элемент устройства – диафрагма. Кроме того, в устройство могут входить манжета-прокладка и переходник, который позволяет монтировать клапан на стояк любого диаметра (или ограниченного спектра диаметров). Манжета же дает возможность повысить герметичность устройства.
Чтобы изготовить вентклапан для канализации, требуется некоторое количество синтетических материалов. На внутренней части корпуса расположена мембрана, которая никак не реагирует на положительное или нейтральное давление.

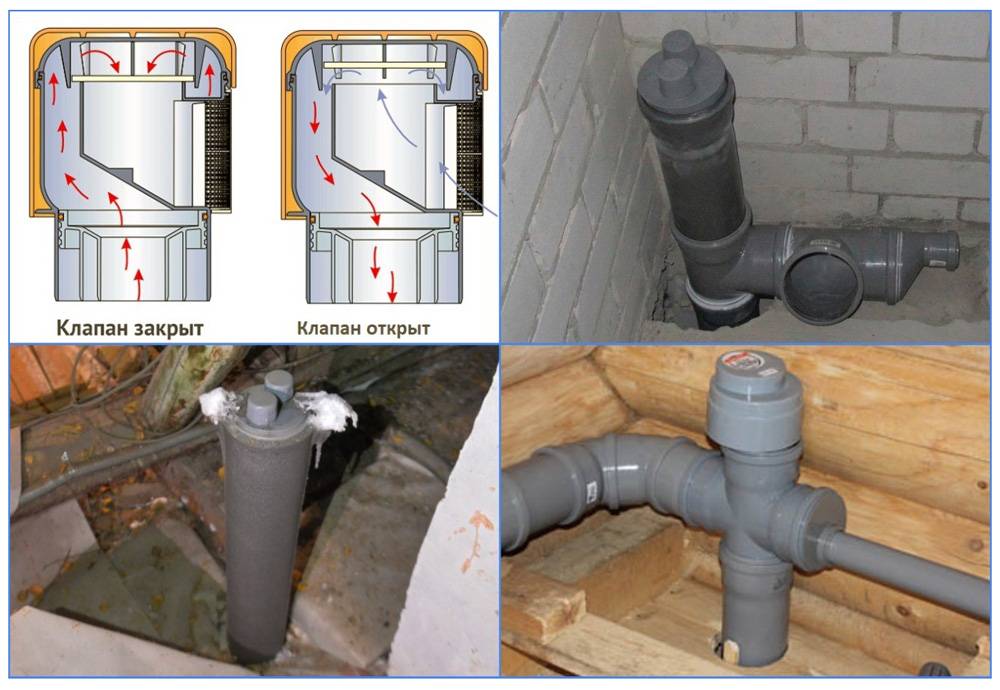

Пока давление в системе стабильно, диафрагма находится в закрытом положении и препятствует попаданию запахов в помещение. То есть, клапан не только выравнивает давление в критических случаях, но и следит за его изменениями в фоновом режиме. Определенную роль вентиляционный клапан для канализации отыгрывает и в вопросах засорения трубопроводов. Если система засорилась, то после спуска воздух выходит из стояка, что создает положительное давление. Естественно, мембрана остается закрытой, поэтому воздух начинает выходить через раковину, выталкивая наружу воду и грязь. Вода после стабилизации системы уйдет обратно в сифон, и гидрозатвор восстановится, а вот грязь из раковины никуда не денется, и это прямое подтверждение того, что трубопровод пора очищать.
Принцип работы

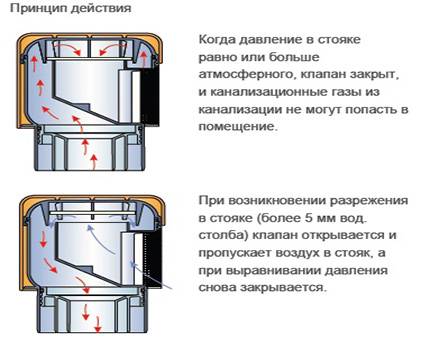

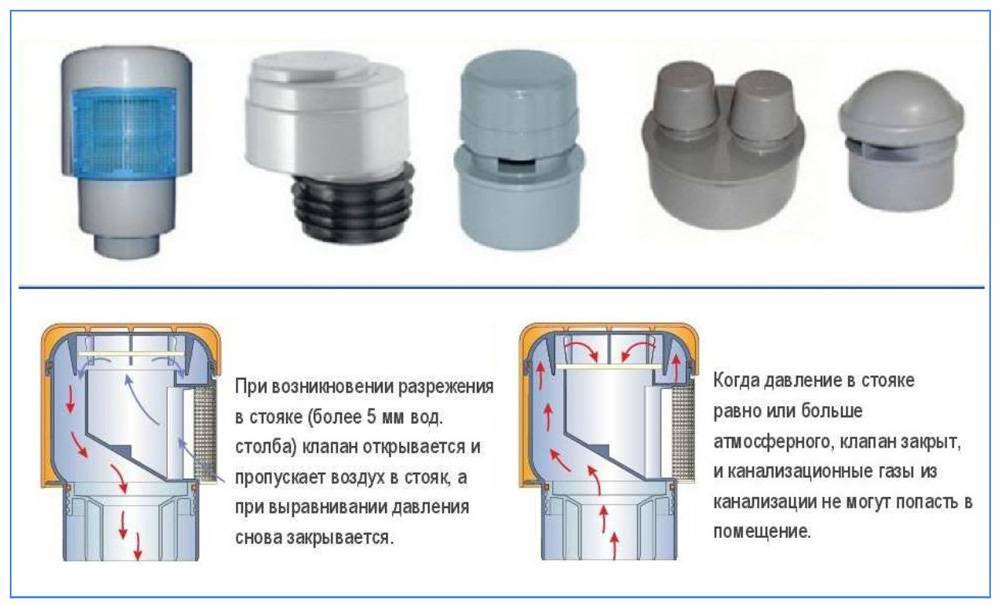

Воздушный канализационный клапан необходим в системе для выравнивания разреженного (отрицательного) давления. Оно возникает при резком сбросе воды в большом количестве (спуск унитаза, выливание ведра воды и т.п.), которая уносит с собой большое количество воздуха. В нормальном состоянии воздух засасывается через фановый стояк, давление стабилизируется, никаких неприятных запахов не наблюдается.
Но возникают ситуации, когда количества воздуха, поступающего через фановый стояк, недостаточно для того чтобы вода свободно уходила. Вот тогда и появляется запах. При нехватке воздуха возникающее отрицательное давление срывает самый слабый водяной затвор. Это значит, что вода, которая стоит в колене сифона (умывальника, мойки, трапа под ванной), частично всасывается в канализацию, открывая доступ канализационным газам. Пока вы не воспользуетесь этим прибором в ванную/туалет поступает воздух из канализации. Это не только неприятно, но и опасно. В канализационной атмосфере содержится не только метан, который сам по себе — не подарок. Там могут быть бактерии, споры различных грибков, микроорганизмов.
Чтобы не происходило срывов гидрозатвора и ставят воздушный клапан для канализации. У него есть еще несколько названий — вакуумный клапан, вентиляционный канализационный клапан и аэратор. В принципе, именно «аэратор» лучше отображает назначение этого устройства, но используется данный термин редко.
Принцип работы воздушного клапана для канализации прост. Имеется мембрана, которая при нормальном или положительном давлении в системе прилегает к корпусу клапана. В таком положении система герметична, воздух из канализации заблокирован. При возникновении отрицательного давления в трубе (при сливе воды), мембрана приподнимается, из помещения в канализацию (не наоборот) засасывается воздух, быстро нейтрализуя образовавшийся перепад. Все происходит молниеносно, гидрозатворы на санприборах остаются на местах и продолжают перекрывать доступ канализационным газам в помещение.
Есть еще канализационный обратный клапан. Он решает проблему обратного тока стоков при забитых стояках. Как избавиться от засора в трубах читайте тут.
Правила установки обратного клапана для канализации
Обратные клапаны, оснащенные пружинным запорным элементом, могут монтироваться в любом положении на трубопроводе. Приспособления, не имеющие пружин, должны располагаться исключительно вертикально.
Место установки подбирается из расчета удобного доступа к приспособлению, которое не должно воспринимать нагрузок на кручение, изгиб, сжатие или растяжение от присоединенных труб. Положение клапана выбирается исходя из указанного на нем направления движения потока, поскольку устройство работает на пропуск стока лишь в одну сторону.

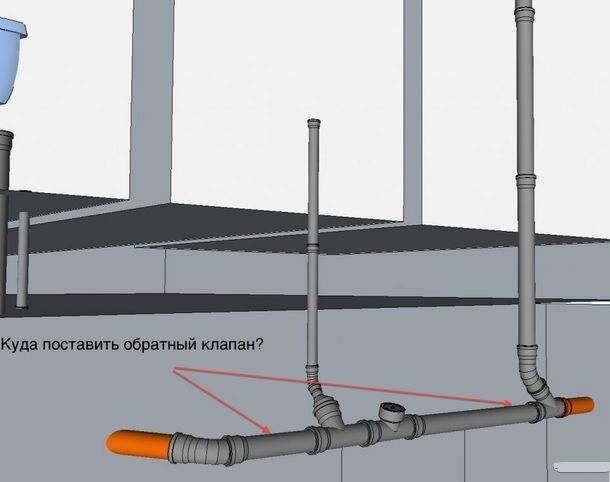

Существует два варианты защиты помещения от подтопления сточными водами. Первый предполагает установку одного обратного клапана для канализации 110 мм на основную трубу и используется преимущественно для квартир многоэтажного дома. При втором варианте монтаж приспособлений осуществляется для каждого источника слива, что характерно для частного сектора.
Обратные клапаны, оснащенные пружинами, могут размещаться как вертикально, так и горизонтально
Для проведения монтажа понадобятся рулетка, пакля и герметик. Первым делом выполняется отключение водоснабжения стояка при помощи задвижки на вводе. Это необходимо производить для исключения вероятности несанкционированного поступления воды в контур канализационной системы.
После выбора места установки на трубопроводе вырезается участок трубы, размер которого должен соответствовать длине клапана. Обратный клапан ПВХ монтируется посредством одевания на свободные края труб раструба и герметизации уплотнительными резинками. Для большей надежности стыковые соединения предварительно обрабатываются герметиком.
Чугунную модель устанавливают с помощью болтов, стягивающих монтажные пластины, и уплотняющих резинок. Если выбирается модель с раструбами, она монтируется традиционно с использованием пакли и путем заливки шва силиконом. После завершения работ водоснабжение возобновляется. Обратный клапан для напорной канализации устанавливается по такому же принципу.

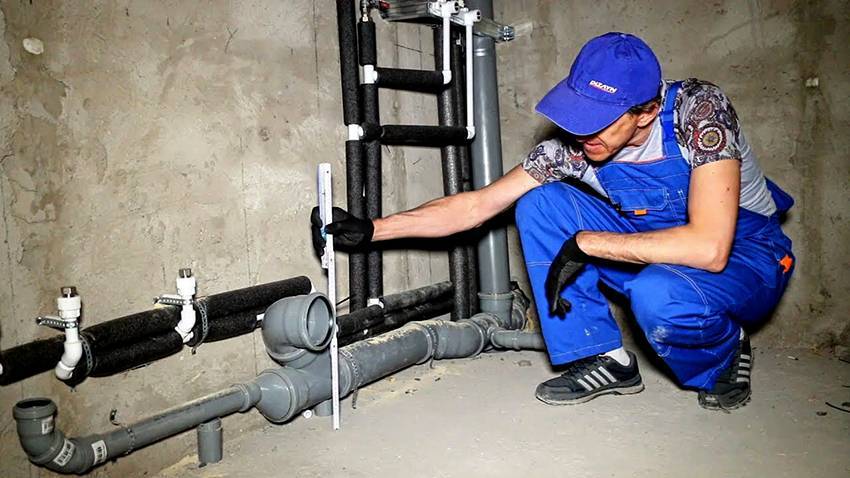

Перед тем как устанавливать клапан необходимо перекрыть водоснабжение в квартире
Последовательность установки вакуумного клапана для канализации
Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.
После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.
Вакуумные обратные клапаны монтируются только в вертикальном положении
При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.

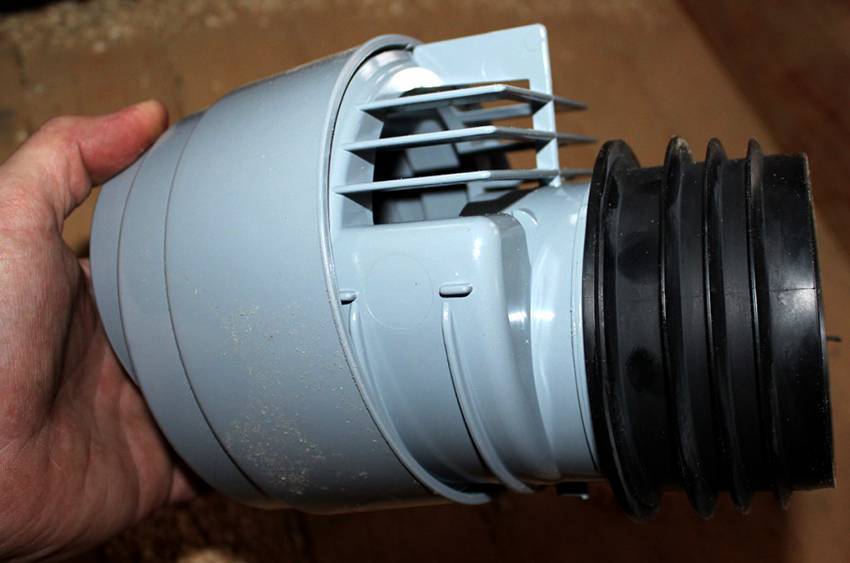

Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.

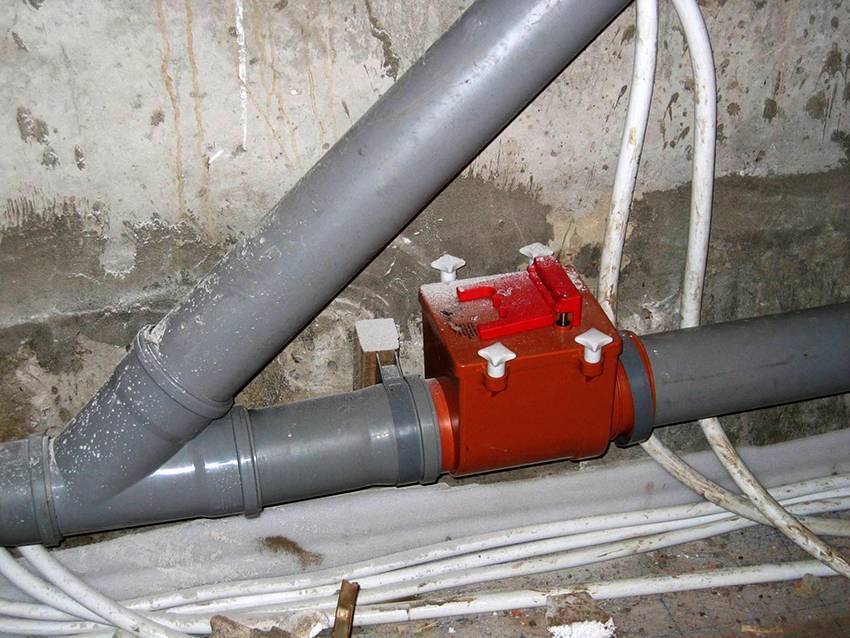

Обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.
Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Вкратце о работе канализационной системы
Прежде чем рассматривать устройство самого клапана — необходимо понимать, как правильно должна работать сама канализационная система. Принцип ее работы опишем вкратце.
Все трубы сточных вод (от раковины, ванной, душевой кабины, унитаза, стиральной и посудомоечной машины) подводятся к канализационному стояку (жидкость в который попадает самотеком). Это вертикально расположенная труба, которая проходит через весь дом. В нижней части стояк входит в центральный канализационный коллектор, по которому стоки поступают в очистные сооружения или выгребную яму.
Верхняя часть трубы — выходит через крышу, заканчиваясь выше уровня кровли (либо выходит в чердачное помещение). Она не закрывается заглушками сверху, а остается открытой. Задача этого отверстия — уравнивать атмосферное давление с давлением внутри трубы. Такая конструкция называется фановой трубой (про нее можно почитать отдельно). Она актуальна для любых построек высотой 2 этажа и больше.
В некоторых случаях установка фановой трубы невозможна, или не нужна. К примеру, если вблизи от выходного отверстия (на расстоянии менее 4 метров) располагаются окна или балконы — в этих помещениях будет слышен запах канализации.
Зачем нужен воздушный клапан для канализационного стояка?
Теперь разберемся, для чего нужен аэратор в системе канализации.
Работа описанной выше системы может нарушаться по таким причинам:
если при расчетах или монтаже была допущена ошибка (правила и стандарты — нормируются согласно СП 30.13330.2012, «Внутренний трубопровод и канализация»);
-
если поврежден сам стояк;
если труба сверху забилась посторонними предметами (туда могут попадать листья, строительный мусор, насекомые или даже птицы);
если выход фанового стояка сверху обмерз, и воздух через него проходит плохо, или не проходит вообще;
- если фановая труба отсутствует.
Вентилируемый и невентилируемый (с клапаном) стояк
При сливе воды внутри канализационного коллектора создается разряжение: жидкость засасывает воздух. Причем количество его может быть достаточно большим: к примеру, вода из стиральной машины (поступает под давлением насоса) требует 25 л/с воздуха на 1 л/с жидкости.
Если воздуха не хватает, идущий по трубе поток засасывает воду из самого «слабого» гидрозатвора (практически всегда это раковина).
Как результат — в помещении слышен шум, а вдобавок — внутрь беспрепятственно проникает запах (поскольку вода из гидрозатвора ушла в трубу). Это не только неприятно, но еще и вредно: канализационный газ токсичен, а в больших концентрациях — взрывоопасен (из-за содержащегося в нем метана). Конечно, взрыв из-за попадающего в помещение метана маловероятен — слишком уж большое количество газов должно присутствовать в воздухе.
Если долгое время игнорировать неприятный запах, помимо опасности для здоровья (из-за наличия сероводорода в составе газа) может пострадать и само помещение. В составе испарений присутствуют и бактерии, способствующие появлению плесени в ванной. Если в санузле еще и повышенная влажность — это очень быстро приведет к ее развитию.
Решением описанных выше проблем является установка воздушного клапана на канализационную трубу. Такое решение было придумано в скандинавских странах: из-за снегопадов и холодов канализационные стояки, выходящие на крышу — обмерзали.
Особенности эксплуатации
Установленное устройство требует постоянного контроля. В ходе эксплуатации нужно отслеживать работу штока. Он или мембрана склонны к залипанию в любом из положений.
Если аэратор заклинит в положении «закрыто», это грозит срывом гидрозатвора. Если же устройство залипнет в положении «открыто», канализационные газы будут поступать в помещение. В любом из случаев нужно обработать края штока или мембраны, чтобы устранить причину фиксации и позволить аэратору закрывать/открывать шток свободно.
Правильно установленный в квартире или на кровле аэратор полноценно заменяет фановую трубу.
