Размеры кровельных водосточных воронок ТехноНиколь

Не экономьте на мелочах

К недолговечности службы пластиковых водостоков приводит ряд причин. И главная среди них — чрезмерная экономия. Это может привести к недостатку элементов, и как следствие:

  • мало воронок (вода из них и из желоба переливается);
  • велик промежуток между кронштейнами (желоб прогибается под тяжестью осадков);
  •  крепежные хомуты для труб установлены далеко друг от друга (не устоят при сильном ветре);
  • водосточная труба расположена на углу здания (сорвется при сильном ветре);
  • труба «лежит» на стене (стена со временем может разрушиться, а заодно фундамент и цоколь).

Инструмент для работы следует подобрать заранее. В устройстве водостока ТехноНИКОЛЬ вам понадобятся: строительный уровень, дрель, отвес, канцелярский нож, болгарка или ножовка по металлу, перфоратор.

Считаем с умом

Прежде всего, определяемся с площадью крыши. Вооружившись рулеткой, прихватив карандаш и блокнот, производим замер площади кровли (можно воспользоваться планом здания)

Принимаем во внимание, какое количество осадков обычно выпадает в регионе. Зная площадь кровли и учитывая конфигурацию здания, рассчитываем количество воронок для водостока

Для выяснения точного количества желобов, уточняем перед монтажом периметр карниза. Теперь выясняем, какое количество труб будет необходимо. Для этого замеряют расстояние от земли до слива. Получив все необходимые расчеты, прикидываем количество составляющих нашей системы водостока.

Инструкция к применению

Поскольку система этого водостока проста в установке, с монтажом можно справиться самостоятельно, если неуклонно следовать инструкции (она входит в комплект). Если вы решились работать без привлечения специалистов, не помешает усвоить некоторые нюансы:

особое внимание уделяем воронкам и их совмещению с дождевыми решетками (вода должна попадать точно в центр);
желоб располагается на расстоянии 50 – 90 мм от стены (считаем по внутренней его стороне);
вначале надо установить лобовую доску на крыше.

Определяем места для сливных воронок, и на расстоянии в 15 см укрепляем кронштейны сначала по углам крыши. Между ними натягиваем веревку, далее устанавливаем кронштейны через каждые 60 см. Укладываем желоб (согласно инструкции) и проверяем, везде ли он соприкасается с креплениями, иначе нагрузка будет идти неправильно.

Устанавливаем на желоб внешнюю заглушку. Не забудьте защелкнуть фиксатор. Переходим к монтажу водосточных труб. Помните, что патрубок воронки должен войти в трубу. К стене трубы крепятся с помощью хомутов. И последнее: в воронки укрепляем защитные решетки. Благодаря им, в водосток не будет попадать крупный мусор. Слив следует расположить на расстоянии 25 см от земли, от отмостки – 15 см.

Теперь можно оценить работу и воздать себе должное. Но, чтобы все получилось, необходимо четко рассчитать количество ингредиентов. В противном случае, у вас останутся лишние «запчасти», и вы будете сетовать на свою расточительность. Худший вариант — составляющих недостаточно и конструкция, как говорится, хромает.

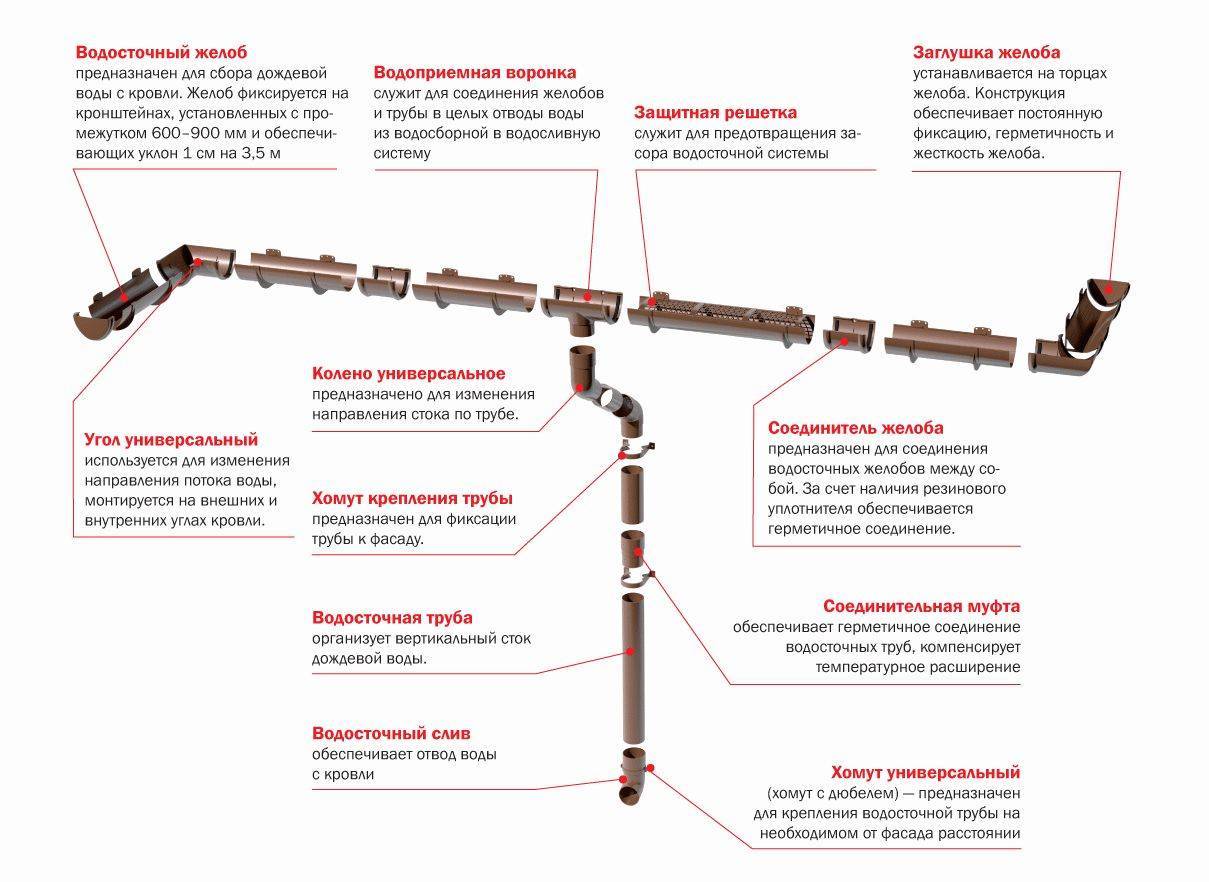

Что входит в состав набора ТехноНИКОЛЬ

В фирменный набор водостока входят такие компоненты:

  • желоб водосточный — гарантирует уклон для обеспечения качественного отвода воды 1 см на 3,5 м;
  • защитная решетка;
  • водосточный слив;
  • соединительный желоб — гарантирует герметичность соединения, благодаря наличию резинового уплотнителя;
  •  универсальный хомут;
  •  кронштейн из пластика;
  •  хомут для крепления трубы;
  • универсальный угол позволяет при монтаже менять направление водяной струи;
  • муфта соединительная служит для обеспечения герметичности соединения труб, возмещает расширение под действием температуры;
  • водоприемная воронка;
  • труба водосточная;
  • заглушка для желоба придает ему жесткость и герметичность;
  • универсальное колено — служит для изменения движения воды, обхода углов и других архитектурных украшений постройки.

Основные характеристики

Водосточная система ТехноНИКОЛЬ изготовлена из ПВХ (поливинилхлорида) высокого качества. Предназначена для сбора и отвода воды, которая собирается на крыше после осадков. Форма конструкции полукруглая (D желоба — 125мм и D трубы – 88мм). Выпускается в нескольких цветах. Гарантия дается на 15 лет.

Кроме того, данную систему отличает:

  • устойчивость к температурным изменениям (от –50°C до +50°C) и ультрафиолету;
  • незатейливость монтажа (несложно собрать своими руками с учетом особенностей постройки);
  • небольшой вес;
  • универсальность (можно использовать как для нового, так и для старого строения различной формы);
  • герметичность (обеспечивают уплотнители из резины и защелкивающиеся части);
  • линейное расширение пластика восстанавливается.

Обзор пластиковой водосточной системы ТехноНИКОЛЬ, характеристики

Для защиты фасада и фундамента здания от разрушительного воздействия атмосферных осадков, для отвода воды с крыши необходимо устройство водосточных систем. Современные водостоки – это не только прочные, но и красивые конструкции, визуально отделяющие фасад дома от его крыши, делающие завершенным архитектурный облик любого строения.

С 2011 года на российском рынке появилась водосточная система ТН ПВХ, выпускаемая отечественной корпорацией ТехноНИКОЛЬ. Этот производственный холдинг входит в число пяти крупнейших в Европе производителей гидроизоляционных материалов. Новый продукт – пластиковая водосточная система – разработан в научном центре компании в соответствии с новыми потребностями рынка и высокими критериями качества.

Устройство и характеристики

Данная водосточная система применяется, в основном, в малоэтажном и коттеджном строительстве. Она эффективно собирает с крыш талую и дождевую воду, отводит ее от фундамента, защищая его тем самым от разрушения, предотвращает появление на стенах грязных потеков, и к тому же, прекрасно дополняет внешний вид дома, украшает его.

Изготавливается система ТехноНИКОЛЬ из высококачественного ПВХ на современном оборудовании. Она может быть выполнена в белом или коричневом цвете. В состав системы входят трубы диаметром 80 см, водосточные желоба (диаметр 125 мм), водоприемная воронка, слив, соединители, универсальные колена и углы, соединительные муфты и универсальные хомуты.

Отличительными особенностями этой системы являются:

  • наличие защитной решетки, которая предотвращает попадание в водосточный желоб листьев, веток и другого крупного мусора;
  • исключительная надежность и герметичность, которая достигается с помощью специальных резиновых уплотнителей и защелкивающихся элементов.
  • Легкость. Высокопрочные материалы, из которых изготовлена система, имеют легкий вес, что создает небольшую нагрузку на карниз.
  • Климатическая устойчивость. Система надежно работает при низких (до –50°) и при высоких температурах (до +50°), выдерживает перепады температур, УФ лучи, не подвержена коррозии.
  • Простота монтажа. Систему можно легко смонтировать при любых геометрических характеристиках здания.
  • Универсальность. Водосточную систему ТехноНИКОЛЬ можно устанавливать и на новостройки, и на здания, уже находящиеся в эксплуатации.
  • Гарантия качества 15 лет при сроке службы 30 лет.

Особенности монтажа

До начала монтажа системы нужно определиться с главными принципами:

  • при длине желоба 3,5 м, один из его концов должен быть опущен ниже другого на 1 см;
  • нужно, чтобы вода попадала с капельника в центр желоба;
  • при проведении условной линии продолжения кровли вылет крюка делается ниже на 1 см.

Непосредственно монтаж системы водоотведения производится в следующем порядке:

  1. Определяют место для установки воронок для водослива. Отступая 10-15 см, устанавливают кронштейн желоба. Закрепляют кронштейн по углам карниза, натягивают между ними шпагат. Фиксируют кронштейны желоба с шагом в 60 см, начиная от воронки.
  2. При установке желоба рекомендуется проверить, все ли кронштейны соприкасаются с ним, чтобы нагрузка была распределена равномерно.
  3. Желоб начинают укладывать от приемной воронки, скрепляя элементы муфтами. Вставляют желоб внутрь воронки, соединение при этом производится изнутри наружу, т.е. от фасада здания к внешней стороне желоба до защелкивания фиксирующего элемента.
  4. На желоб устанавливают внешнюю заглушку до защелкивания элемента фиксации.
  5. Водосточные желоба устанавливают в кронштейны, стыкуя их между собой соединительными элементами.
  6. Производят монтаж водосточных труб, фиксируя их к стене с помощью хомутов.
  7. Устанавливают защитные решетки на водосточные желоба.

кликните для увеличения

Одним из преимуществ данной системы водоотведения является ее небольшая стоимость. Но чтобы сделать правильный расчет, нужно учесть множество факторов: площадь и геометрию здания, количество водоприемных воронок и других необходимых элементов (угол, колено, хомут, соединитель и др.). Если ошибиться в меньшую или большую сторону, это приведет к удорожанию объекта, а значит, к финансовым потерям. Поэтому, для расчета стоимости лучше обратиться к специалистам. Компании по продаже и установке водосточных систем, чаще всего, предоставляют такую услугу. Их специалисты грамотно и быстро осуществляют расчеты, используя при этом современные программные продукты.

При соблюдении технологии, водосточную систему ТехноНИКОЛЬ можно смонтировать быстро и недорого, и она будет очень долго служить вам, сохраняя свою функциональность и привлекательность.

Список источников

  • luchiefasady.ru
  • podstroit.ru

Расчет необходимого количества компонентов

1. Желоба



Nкарниз свесов = L ÷ 3,0 м

2. Угловые элементы



Nуглов = Суммарное количество угловых соединений желобов как внутренних, так и внешних

3. Кронштейны и удлинители



3.1 Крепление кронштейнов к лобовой доске



Nкронштейны = Lкарниз свесов ÷ 0,6 м



3.2 Крепление кронштейнов с использованием металлических удлинителей



3.21 Прямой удлинитель кронштейна крепится поверх стропильной ноги



Nудлинителей кронштейна прямой = Nколичеству стропил = Nкронштейнов



3.22 Боковой удлинитель кронштейна крепится сбоку стропильной ноги



Nудлинителей кронштейна боковой = Nколичеству стропил = Nкронштейнов 4. Заглушки



Nзаглушек = (Nкарниз свесов – Nуглов) × 2

5. Колено универсальное



Nколен = 2 × Nворонок 6. Воронки



Nворонок = Sската ÷ 50 м², но не менее одной на скат

7. Трубы



Nводостоков = (Hстены ÷ 3,0 м) × Nворонок8. Наконечники

Nнаконечников = Nворонок 9. Защитная решетка

Nзащитных решеток = Lкарниз свесов ÷ 0,175 м

10. Хомут

Nхомутов = (Hстены ÷ 1,5 м + 1) × Nворонок 11. Соединительная муфта

H1до 3 мот 3 до 6 мот 6 до 9 м
без колен123
с коленом12

12. Соединитель желобов

Длина карниз свесадо 3 мот 3 до 6 мот 6 до 9 м
количество соединителей12

H1 – высота от воронки до наконечника, м

H – высота фасадной стены, м

S – площадь, м²

L – суммарная длина карнизов, м

N – количество, шт

Расчет ведется в единой метрической системе. При расчете количество элементов округляется в большую сторону. Расчет является ориентировочным и требует уточнения в зависимости от архитектурных особенностей конкретного здания или сооружения.

Особенности производства водостоков

Многочисленные отзывы наглядно доказывают, что Технониколь удалось создать систему действительно высокого качества и с отменными эксплуатационными характеристиками.

Этого удалось достичь за счет применения высококачественного поливинилхлорида и передового оборудования. Сегодня пластиковые системы предлагаются в коричневом и белом цветовом исполнении.

В общей сложности приобретаемый водосток позволяет клиенту получить полный перечень необходимых элементов для организации водоотвода на собственном доме:

  • Трубы, диаметр которых составляет 80 сантиметров;
  • Желоба для стока воды. Их диаметр составляет 12,5 сантиметров;
  • Воронки для водостока;
  • Сливы;
  • Углы и колена, которые являются универсальными;
  • Соединительные муфты;
  • Хомуты;
  • Соединители элементов водостока.

Основные преимущества

Система verat от компании Технониколь отличается рядом серьезных преимуществ и особенностей по сравнению с конкурирующими изделиями. Приведем основные критерии, которые заставляют потребителей делать выбор именно в пользу verat.

  1. Присутствует в конструкции водостока защитная решетка. Она позволяет предотвратить попадание в желоба ветвей, листьев и прочего крупного мусора.
  2. Система verat отличается надежностью и отличной герметичностью. Это достигается за счет использования уплотнителей из резины и элементов со специальными защелками.
  3. Малый вес системы. Конструкция водостока verat отличается своей легкостью, одновременно с этим демонстрируя отличную прочность. Система создается из легких материалов, тем самым способствует минимальной нагрузке на карнизы.
  4. Устойчивость водостока к климату. Поскольку verat — это продукт отечественного производителя, его изготавливали с прицелом на использование в наших климатических реалиях. Инструкция указывает, что диапазон рабочих температур системы водостока от Технониколь составляет от -50 до +50 градусов по Цельсию.
  5. Стойкость к ультрафиолетовому излучению и коррозии. Тоже немаловажные критерии, которые обеспечивают длительный срок службы системы водостока без потери эксплуатационных характеристик.
  6. Легкий монтаж водостоков. Самостоятельно выполнить монтаж системы не составит труда. Дополнительно вам поможет видео инструкция. Вне зависимости от геометрических или архитектурных особенностей здания, произвести монтаж системы verat своими руками довольно просто.
  7. Универсальность применения водостока. Такие системы как verat от компании Технониколь подходят практически для всех сооружения, начиная от новостроек, заканчивая домами, которые давно введены в эксплуатацию.
  8. Длительный срок службы. Согласно заявлениям производителя, их водосточная система способна служить около 30 лет. При этом пластиковые конструкции имеют гарантию на 15 лет.

Производим проверку

Строительным уровнем или нивелиром проверяем уклон желоба. Чтобы убедиться в герметичности конструкции, нужно заткнуть слив, в желоб налить воду и ждать, появится ли протекание. Теперь слив нужно разблокировать и посмотреть, за какое время стечет вода, и не остается ли она в желобе.

Насколько верно смонтированы желоба у края крыши, проверяют рейкой. Она должна легко проходить под желобом. Если упирается, значит допущена ошибка. С помощью поливочного шланга можно проверить наличие переливов. Для этого шланг с водой ориентируем на скат кровли. Если вода не переливается, вы все сделали правильно. Напор воды должен быть средним.

Виды воронок ТехноНиколь

На рынке представлено несколько моделей водоприемных комплектующих для внутренней системы водоотведения.

Воронка ТехноНиколь ВБ 110

Модель производится из сополимера пропилена и этилена. Прочный, устойчивый к агрессивным средам и температурным перепадам материал может служить до 25 лет. Воронка ВБ 110, как и все другие модели, комплектуется защелкивающимся листвоуловителем.

  • высота — 160 или 450 мм;
  • внутреннее приёмное сечение — 100-110 мм;
  • вес — 0,8 и 1 кг в зависимости от высоты изделия;
  • сечение фланца — 450 мм;
  • пропускная способность воронки — 7,8 л/сек.

Для устойчивости к ультрафиолетовому излучению в полимер включены специальные защитные добавки.

Воронка ТехноНиколь 110 с обжимным фланцем

Модель конструктивно схожа с предыдущей, но дополнительно оснащена стальным нержавеющим обжимным фланцем. Возможно подключение системы обогрева на случай, если трубы внутренней системы водоотведения будут располагаться по фасаду здания.

Технические характеристики воронки с обжимным фланцем:

  • проходной диаметр трубы — 110 мм;
  • высота изделия — 450 мм;
  • пропускная способность — 7,8 л/сек.

Воронка с обжимным фланцем и обогревом (ВФО)

Имеет аналогичные предыдущим моделям характеристики: высоту, диаметр, пропускную способность. Обжимной фланец также выполнен из нержавеющей стали. Цвет изделия — черный. Для более надежной работы системы, предотвращения её промерзания при минусовых температурах элемент доукомплектовывают электрическим обогревом. Его подключают к системе питания здания.

Этапы монтажа

При устройстве воронок на крыше следует придерживаться правил и рекомендаций, установленных СниП 06-2009 (редакция СП 118.13330.2012):

  • расстояние от воронки до ближайшего парапета/стены — не менее 50 см;
  • на крышу с ограждающей конструкцией нужно ставить хотя бы два водоприемных элемента;
  • монтаж воронок производят в наименьших по высоте местах;
  • перед установкой изделий нужно предварительно разделить крышу на ромбы и правильно уложить утеплитель, рулонный кровельный материал с уклоном в сторону их центра.

В остальном монтаж воронок выполняют так:

  1. После проведения кровельных работ нижнюю часть водоприемного элемента стыкуют с водосточной трубой. Крепёж не следует делать очень жестким, чтобы при температурных расширениях материал не деформировался.
  2. Укладывают уплотнительное кольцо поверх гидроизоляционного материала.
  3. Монтируют верхнюю часть воронки. Она располагается поверх гидроизоляции. Дополнительно верхнюю часть фиксируют битумной мастикой.
  4. По окончании монтажных работ следует установить защитную решётку.

Проверяют правильность установки воронок методом пролива пары ведер воды в двух-трех метрах от смонтированных элементов. Если жидкость уходит быстро и свободно, работы проведены правильно.

Правила монтажа и установка

Прежде чем начать монтаж, рекомендуем ознакомиться с основными принципами работы. Есть несколько важных нюансов, знать о которых должен каждый, кто планирует выполнять работу своими руками.

При проектировании системы водостока уделите особое внимание воронке. Их следует размещать максимально правильно относительно дождевых решеток. Из капельника вода должна идти в центр.
Края крыши и центр желоба следует совместить

При этом внутренняя сторона желоба размещается примерно в 50-90 миллиметрах от стен.
Перед непосредственной установкой системы водостока, следует выполнить монтаж лобовой доски.
При организации водоотвода на крышах со сложной геометрической формой, используйте муфты с различными углами.

Из капельника вода должна идти в центр.
Края крыши и центр желоба следует совместить. При этом внутренняя сторона желоба размещается примерно в 50-90 миллиметрах от стен.
Перед непосредственной установкой системы водостока, следует выполнить монтаж лобовой доски.
При организации водоотвода на крышах со сложной геометрической формой, используйте муфты с различными углами.

Опираясь на указанные правила, можно начинать непосредственно сам монтаж. Установка систем от Технониколь имеет свои нюансы, но отличается относительной простотой. Потому переживать не стоит, даже новички сумеют справиться с работой.

  • Определите место, где будет устанавливаться сливная воронка вашего водостока. Затем отступите около 15 сантиметров, чтобы зафиксировать кронштейн для желоба. Его монтируют по углам карниза и обязательно натягивают между углами специальный шпагат. Фиксация кронштейна осуществляется с шагом примерно 60 сантиметров;
  • Убедитесь, что все кронштейны соприкасаются с желобом при его установке. Так нагрузка будет распределена максимально равномерно;
  • Желоба укладывают, начиная от приемной воронки. Элементы соединяются муфтами. Вставив желоб внутрь воронки, крепление выполняют наружу изнутри. То есть со стороны фасада к внешним сторонам желоба. Вам необходимо защелкнуть фиксаторы;
  • Теперь монтируйте внешнюю заглушку на желоб водостока, пока фиксатор не защелкнется;
  • Желоба водостока монтируют на кронштейны, а стык выполняется соединительными компонентами;
  • Далее следует очередь за водосточными трубами. Их монтируют на стену хомутами;
  • Остается только установить на свои места защитные решетки, чтобы ваша система Технониколь не страдала от крупного мусора.
