Для чего, как и с помощью чего производится водоотлив из траншей?

Выбор технологии водопонижения котлована

В большинстве случаев именно от того, насколько правильно был выбран конкретный способ выполнения работ, ориентированных на водоотвод, зависят сроки строительства. При этом специалисты, анализируя актуальность той или иной технологии, учитывают следующие ключевые критерии:

• Размеры и контуры объекта.
• Место отвода воды.
• Степень водопроницаемости грунта.
• Конечный уровень водопонижения.
• Данные, полученные в результате проведения инженерных гидрогеологических изысканий.
• Сроки проведения работ.
• Наличие и конструктивные особенности зданий и других конструкций в непосредственной близости от котлована.
• Технические характеристики используемого оборудования.

Иглофильтровая установка в работе

Расчеты водопонижения

Подобные расчеты – это, главным образом, вычисление общей площади всех включенных в участок систем по радиусу их влияния, расчеты практического снижения всех УГВ, а также выбор оптимальных и максимально эффективных технологий и техник.

В начале расчетов уровня поднятия грунтовых вод необходимо определить, к какой из групп принадлежит траншея или котлован: это может быть прямоугольный, квадратный или круглый котлован (соотношение сторон ≥ 1:10), длинный узкий котлован (соотношение сторон ≤ 1:10), обычная траншея или узкая траншея. Чтобы не усложнять расчеты, изначально принимают условие, что стенки котлованов и траншей строго вертикальные. Небольшие угловые отклонения на участке на результаты расчетов не повлияют.

Если котлован не длинный, то его принимают за фиктивный равновеликий круг радиусом R. Для прямоугольных котлованов значения радиуса рассчитывают, исходя из следующих графиков и формул:

Расчеты водопонижения

R =ɳ х (L + B) / 4, где:

L – длина котлована в метрах;

В – ширина котлована в метрах.

Соотношения сторон и углового коэффициента указаны в таблице:

B/L	0,2	0,4	0,6	0,8
ɳ	1	1,12	1,16	1,18	1,18

Если котлован имеет неправильную геометрию, то используют следующую формулу:

R = √ F / π, где:

F – фактическая площадь котлована в квадратных метрах.

Уровень притока грунтовых вод в траншеи или котлованы вычисляется по показателям среднегодового уровня снижения УГВ.

Коэффициент фильтрации, который используется во всех схемах водопонижения при расчетах, рассчитывается на основании наличия слоев грунта с разной водопроницаемостью. Коэффициент принимается как среднее значение для всех аналогичных расчетов:

k_@ = k₁ x h₁ + k₁ x h₂ + …. + k_n x h_n / h₁ + h₂ + … + h_n, где:

• k₁, k_2, k_n – коэффициенты фильтрации для каждого отдельного слоя почвы, выражаются в метрах в сутки;
• h₁, h₂, h_n – толщина каждого отдельного слоя, выражается в метрах.

Уровень притока грунтовых вод в уже вырытые траншеи или котлованы, нижняя стенка которых доходит до водоупорного пласта, и не пропускающих воду через боковые стенки, в безнапорных условиях эксплуатации рассчитывается по формуле:

Q = 1,37 x k_@ x H2 / lg x (R + R / R), где:

Легкие иглофильтры

Схема эжекторного иглофильтра.

Понижение уровня при помощи иглофильтров основывается на использовании вакуума. Для этого применяется самовсасывающее оборудование. Оно погружается в грунт и соединяется с коллектором резиновыми шлангами. Вся излишняя влага по трубам поднимается в коллектор, откуда уже уходит за пределы осушаемого участка. В результате происходит понижение УГВ или полное осушение в зависимости от требований.

Все они соединяются герметично — это обязательное условие. Нижняя часть устройства имеет фильтрационное звено, в состав которого входят внутренняя и наружная трубы. Вверху идет фильтрационная сетка, шаровый клапан.

Понижение уровня происходит планомерно. Иглофильтры помещаются в грунт методом гидроподмыва. Для этого применяется струя воды под высоким давлением. Один ярус таких труб позволяет понизить уровень примерно до 4,5 м. Когда грунтовые воды надо снизить на большую глубину, то используется несколько ярусов, тут все зависит от условий и общих требований к осушению.

Временное крепление стенок выемок

При разработке выемок в водонасыщенных фунтах или в стесненных условиях, когда при этом невозможно обеспечить требуемое заложение откосов, вертикальные стенки закрепляютспециальными временными креплениями. Временная крепь может быть выполнена в виде деревянного или металлического шпунта, деревянных щитов с опорными стойками, щитов с распорными рамками и других конструкций.

Шпунтовое ограждение – наиболее дорогой из существующих способов. Применяют при разработке выемок в водонасыщенных грунтах вблизи существующих зданий и сооружений. Шпунт забивают до разработки выемок, чем обеспечивают устойчивое и естественное состояние грунта за ее пределами.

Крепление консольного типа состоит из стоек-свай, защемленных нижней частью в грунте глубже дна выемки. Они служат опорами для щитов (досок, брусьев), непосредственно воспринимающих давление фунта. Крепление консольного типа целесообразно при глубине выемки до 5 м.

Крепление распорного (горизонтально-рамного) типа – наиболее простое в исполнении, его применяют при устройстве траншей глубиной до 4 м в сухих или маловлажных фунтах. Крепление состоит из стоек, горизонтальных досок или дощатых (сплошных и несплошных) щитов и распорок, прижимающих доски или щиты к стенкам траншеи.

Наиболее эффективны инвентарные распорные рамы из трубчатых стоек и распорок ввиду их малой массы, легкого монтажа и демонтажа. Металлические трубчатые стойки по высоте имеют отверстия для крепления распорок. Распорка телескопического типа состоит из наружной и внутренней труб, поворотной муфты и опорных частей. В зависимости от ширины траншеи расстояние между стойками устанавливают путем выдвижения внутренней трубы из наружной и фиксируют болтом, вставляемым в отверстия труб. Полное прижатие щитов к стенкам выемки осуществляют поворотом муфты с винтовой нарезкой.

При отрывке широких котлованов может применяться подкос-ное крепление вертикальных стенок. Оно состоит из щитов или досок, прижатых к фунту стойками, раскрепленными подкосами и упорами. Подобное крепление используют ограниченно, так как подкосы и упоры, расположенные в котловане, усложняют производство работ.

Правильное водопонижение уровня грунтовых вод

Как замерять уровень грунтовых вод?

Есть несколько способов, чтоб определить уровень грунтовых вод на вашей местности.

1. Достать карту грунтовых вод вашей местности, однако информация такого рода не всегда в свободном доступе и сама по себе георазведка это достаточно дорогая процедура.

2. Гораздо проще проверить уровень грунтовых вод по ближайшим колодцам, точнее по отметкам внутри колодца, которые оставляет вода.

Нужно посмотреть отметку в жаркий день летом и наивысшую точку, которая была. Так же замерять расстояние от отметок до поверхности земли. Хороший способ, когда нужно быстро и легко выяснить уровень.

3. Самый спорный способ по определению уровня грунтовых вод это геоботанический, т е по растениям.

По определенным растениям можно вычислить примерный уровень грунтовых вод, однако метод достаточно сложный и нужно рассчитывать для определенной области свои растения.

4. Бурение скважины. Глубина скважины должна составлять минимум 2 метра, и в течение нескольких дней нужно следить за скважиной, если по истечении 3-4 дней дно сухое – значит волноваться не о чем, а если вода постепенно поднимается – это свидетельствует о высоком уровне грунтовых вод.

Проблемы, связанные с высоким уровнем грунтовых вод:

· Вода вокруг септика, которая выталкивает его из земли;

· Трубы канализации быстрее приходят в негодность;

·  Лишняя влага в погребе;

· Порча фундамента дома (плюс трещины по стенам);

· При наличии на участке колодца и грунтовых вод, чаще всего пить из колодца уже нельзя, так как там смешивается вода;

· Повреждения растениям и деревьям.

Высокий уровень грунтовых вод, как снизить?

Если у вас достаточно высокий уровень грунтовых вод, но соответственно его нужно снижать, для этого можно использовать несколько способов, однако все они трудны в воплощении.

1. Если совмещать приятное с полезным, то замечательным выходом будет постройка пруда.

Обычно мы дно и стенки пруд укрываем пленкой, а тут же нам наоборот нужно свободное поступление воды с грунта.

Интересно! Как найти воду на участке под колодец, видео. ТУТ!

На дне делаем подушку их гравия и щебня, а верху можно украсить камнями.

Таким образом, вы получаете дренажный красивый пруд и при этом грунтовые воды скапливаются именно туда, а не в гаражи и под фундамент.

2. Затем наиболее простой способ снизить грунтовые воды – это дренажная система. Сама система может быть открытой и закрытой.

Открытую систему применяют для снижения уровня до 40 см, для этого вырывается канава глубиной 70 см, на дно канавы укладывают песок, гравий, общей толщиной до 15 см.

Закрытый дренаж представляет собой перфорированную трубу в окружении грунта. Так же учтите что по таким трубам не должен ездить транспорт и трубы должны пролегать на расстоянии 1 метра от дома.

3. Так же можно удалить воду и механическим способом погружая в колодцы и шахты, наносы и откачивая воду до приемлемого уровня.

4. Можно вырыть отдельный котлован (по образцу озера) и затем с него раз в определенный промежуток времени откачивать воду.

5. Применение иглофильтров. Иглофильтры это трубы 8 метров длиной, которые погружаются грунт и с помощью специального всасывающего оборудования откачивают воду.

С помощью иглофильтров можно понизить уровень грунтовых вод до 4 метров.

6.  Если же вам нужно понизить уровень на значительную глубину, то используют более мощное оборудование, например эжекторные иглофильтры, которые могут понизить уровень до 20 метров.

7. А вообще по поводу откачки воды и на какую именно глубину следует понизить грунтовые воды — решает сам хозяин, это может быть просто понижение, чтоб не задевать и не влиять на фундамент или растения.

Но следует проконсультироваться со специалистом, чтоб потом не делать повторную работу по понижению уровня на теперь уже достаточную глубину.

Закрытый водоотлив

В случае низкой эффективности открытой откачки воды применяется искусственное водопонижение. Процесс выполняется благодаря непрерывной откачки. Процесс планируется до грунтовых работ.

Применяются такие методики:

Выбор способа зависит от конкретных условий работы. Учитываются параметры емкости, глубина, параметры оборудования.

Иглофильтровой

В данном случае применяются иглофильтровые установки. Они выполняются из стальных труб с фильтрами, самовсасывающим вихревым насосом, коллектором для сбора воды. Трубы из стали погружаются в обводненный грунт по периметру отверстия. Иглофильтр включает трубу диаметром 40-50 см и фильтрующее звено.

На схеме отображаются следующие элементы:

• «а)» при одноярусном размещении иглофильтров;
• «б)» в случае двухъярусного расположения;
• «в)» для работы в траншее;
• «г)» при использовании фильтрующего звена.

Применяют следующие элементы:

• 1 — насосы;
• 2 — кольцевой коллектор;
• 3 — депрессионную кривую;
• 4 — фильтрующее звено;
• 5 — фильтрационную сетку;
• 6 — внутреннюю трубу;
• 7 — наружную трубу;
• 8 — кольцевой клапан;
• 9 — гнездо клапана кольцевого;
• 10 — ограничитель.

При включении шаровые клапаны поднимают вверх, после чего отверстие закрывается. Одновременно опускается клапан, который направляет воду в пространство между трубами.

Вакуумный насос

Он основан на работе эжекторного оборудования, которое используется для работе на глубине 15-20 метров.

На схеме передается использование следующих элементов:

• «а)» — вакуумной установки;
• «б)» — принципа действия иглофильтра эжекторного;
• 1 — центробежного насоса с низким давлением;
• 2 — циркуляционного резервуара;
• 3 — лотка сборного;
• 4 — напорного насоса;
• 5 — напорного рукава;
• 6 — иглофильтра эжекторного;
• 7 — напорной воды;
• 8 — сопла;
• 9 — всасываемой воды;
• 10 — клапана обратного;
• 11 — фильтровой сетки.

Технология связана с погружением фильтрового звена в гнут. Используется принцип легкого иглофильтра. При этом надфильтровое звено включает наружную и внутреннюю трубу со специальной насадкой.

После погружения почва размывается, под воздействием тяжести опускается труба. Затем до нужного уровня опускается внутренняя труба. Вода создает разрешение, подсасывается из рабочей трубы.

Использование электроосмоса

Он используется в грунтах с коэффициентом фильтрации до 0,05 м/сут. Вместе с иглофильтрами обеспечивается погружение трубы или стержня из стали на такую же глубину. Обеспечивается расстояние между элементами от 50 см до 1 метра. Иглофильтры подключают к катоду, трубы — к аноду.

На схеме передается изображение элементов:

• 1 — катода (иглофильтра);
• 2 — анода (трубы);
• 3 — коллектора;
• 4 — токопровода.

Вода освобождается под действием тока. Затем она поступает к иглофильтрам. В зависимости от показателей мощности конкретной установки фильтрация увеличивается от 5 до 25 раз.

Зачем нужен дренаж?

Откачка воды из котлована позволяет не останавливать строительство, быстро осушить участок. Водоотлив обеспечивается при появлении следующих проблем:

Грунтовые воды	Их влиянию подвержен практически любой строительный объект. При близком залегании воды случается, что котлован полностью затопило и работы вынужденно остановлены.
Плохие погодные условия	Скопление воды может произойти из-за резкого потепления в холодный период или ливневых дождей летом. Мощная техника позволит быстро осушить котлован от воды, которая его заполняет, и спасти фундамент при его обустройстве.
Ошибки во время земляных работ	Перед началом строительства проводятся расчеты, выполняются комплексные изыскания на площадке. Это позволяет выявить возможные угрозы и предотвратить их. Если подготовительная работа не выполнена, возможно обнаружение воды.

Уровень грунтовых вод поднимается во время таяния снега. Это сказывается не только на завершенных объектах, но и во время обустройства котлована. Проблема усугубляется и при длительных осадках. Все это ухудшает несущую способность почвы несмотря на мероприятия по ее укреплению.

Данную ситуацию исправит своевременно организованный водоотлив. Необходимо специальное оборудование и предварительная подготовка. В этом случае на работу уходит немного времени. После этого можно продолжить возведение объекта.

Схема и технология осуществления

Рассмотрим схемы и технологии открытого и закрытого водоотлива из траншеи:

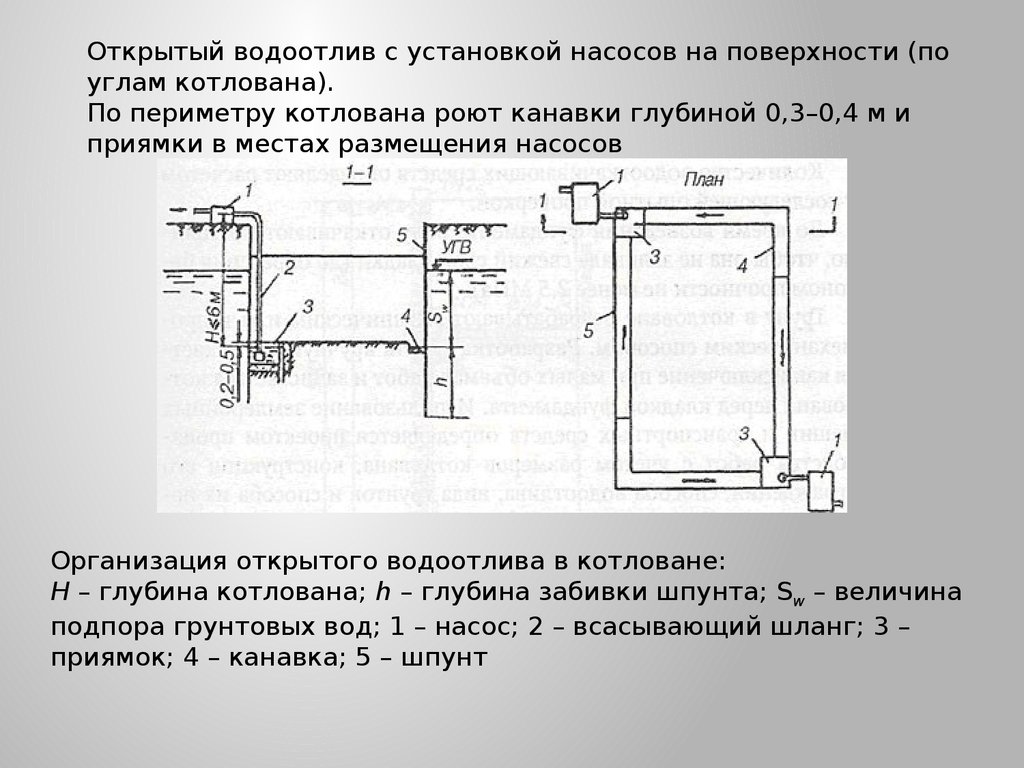

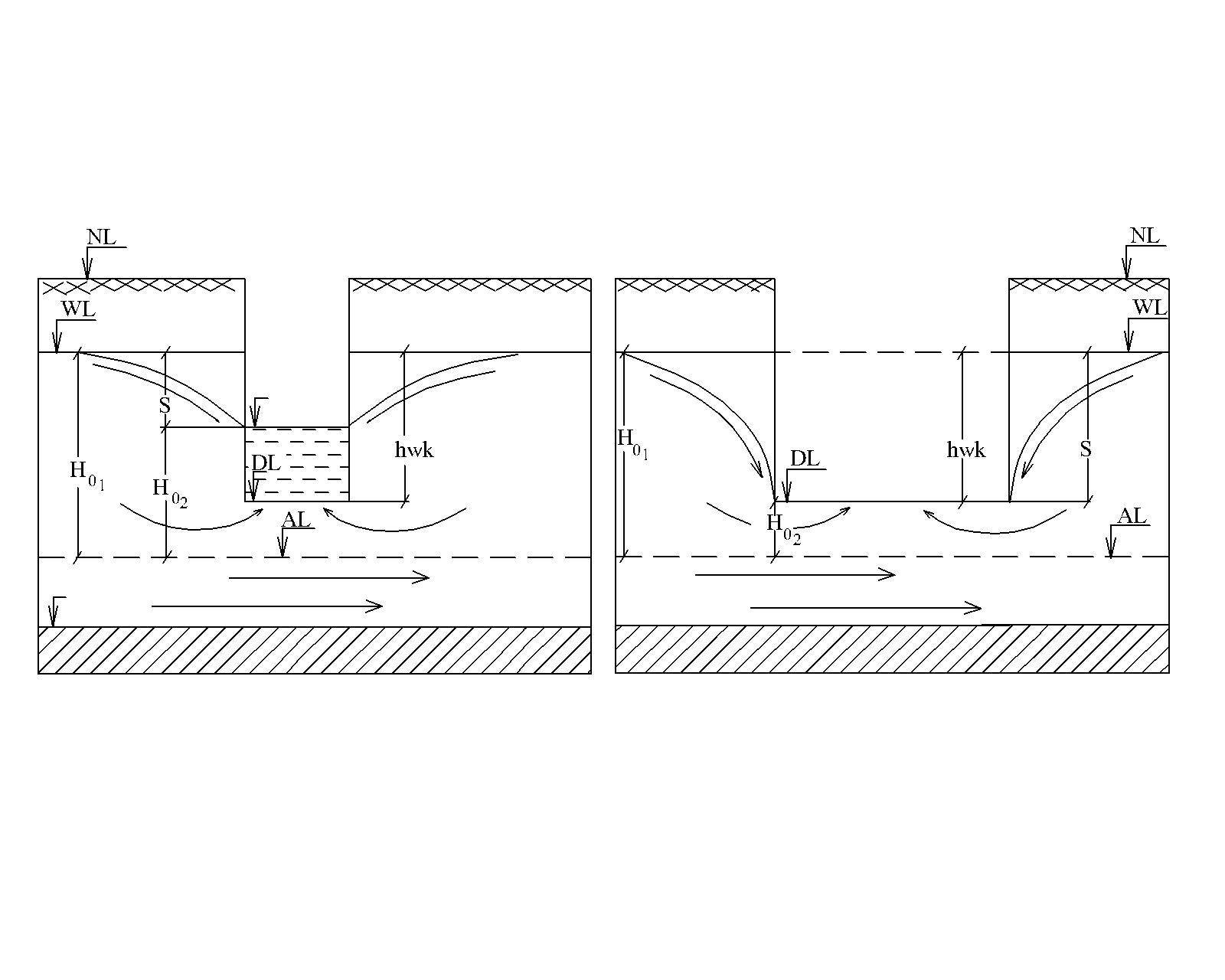

Чтобы сделать систему открытого водоотлива, оборудуются специальные приямки-водосборники в траншеях. В них находятся подводящие канавы, с шириной по дну не менее 50 см. Чтобы обустроить такой приямок производят извлечение грунта площадью 1 метр х1 метр или 1,5 метра х 1,5 метра. Глубина такого приямка составляет 1,5-2 метра.

Водосборник должен быть оборудован из перфорированной трубы, ее диаметр от 530 до 1020 мм. Количество водосборников может изменяться: оно зависит от уровня грунтовых вод, расположения других подземных конструкций, а также от условий строительной площадки для траншеи.

Чтобы предотвратить размывание траншеи, ее стенок и откосов, дополнительно используют искусственное понижение уровня грунтовых вод – закрытый метод водоотлива. Для этого организовывают скважины, не позволяющие разрушить целостность траншеи.

Какие насосы применяются?

Для открытого водоотлива используются центробежные насосы нескольких типов. Все они имеют разные характеристики, степень производительности, высоту всасывания и подъема воды:

1. Насосы типа C. Предназначены для откачивания грязной воды. Имеют высокую производительность – до 120 кубов в час. Оснащаются двигателями на 7 кВт, высокой частотой вращения, имеют вес до 3 кг.
2. Насосы типа K. Приборы консольного типа, имеют горизонтальную одноступенчатую конструкцию. Подают от 5 до 360 кубов воды в час. Соединяются с электродвигателем при помощи фланцев. Такие насосы могут использоваться при вакуумном водопонижении.
3. Насосы типа МС. Секционные насосы, перекачивают чистую воду с температурой до 60 градусов, используются для поверхностного водоотлива. Производительность такого прибора достигает 150 кубов воды в час. Частота вращения составляет 3000 оборотов в минуту.
4. Насосы типа НД. Одноступенчатые модели с двухсторонним входом воды. Подают воду с температурой до 100 градусов. Могут работать с эжекторными иглофильтрами, а также в трубчатых колодцах.

Грунтовой или закрытый водоотлив может использоваться в любом грунте, но часто его применение целесообразно в тех типах почвы, где откачка открытым методом может привести к обрушению стенок траншеи.

В этом случае нет необходимости обустраивать пологие откосы, делать шпунтовые ограждения. Качество водоотлива повышается, а количество времени на работы уменьшается.

Процесс обустройства закрытого водоотлива имеет свои особенности:

• используются иглофильтровые установки, понижающие уровень грунтовых вод;
• применение часто расположенных скважин с трубчатыми водоприемниками;
• фильтры монтируются на глубину 4-5 метров;
• делают траншеи шириной до 4-5 метра;
• если траншеи более широкие, то используются двухрядные установки.

Для опускания иглофильтров используют специальные гидравлические установки.

Используемые установки

Для закрытого водоотлива используются:

1. Легкие иглофильтровые установки. Иглофильтровый прибор состоит из насосного агрегата, всасывающего коллектора, а также резинового шланга и самого иглофильтра. Это мобильные установки, их можно погружать в грунт в собранном виде. Они простые и надежные в эксплуатации, но на степень их эффективности влияет их герметичность. Наилучший вариант насосов, применяемых с установками – насосы, способные качать воду на высоту 8 метров.
2. Эжекторные иглофильтры. Подходят для вакуумирования скважин. Самые распространенные установки ЭИ-2,5, ЭИ-4 и ЭИ-6. Конструкция состоит из иглофильтров с эжекторными водоподъемниками, распределительных трубопроводов и центробежных насосов.

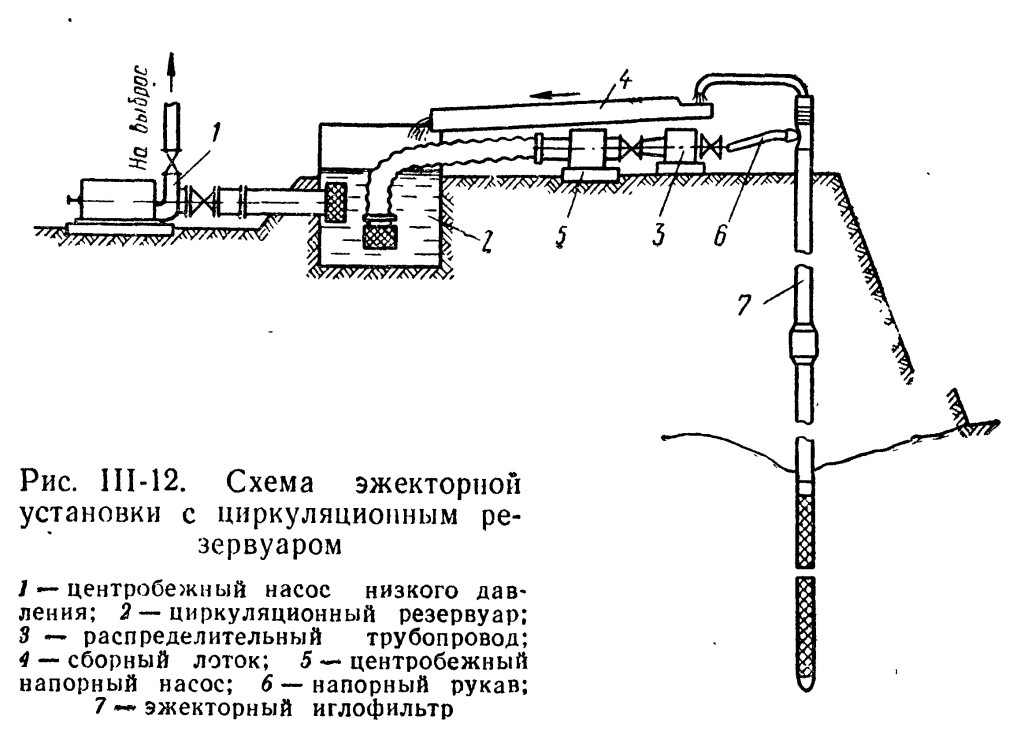

На рисунке показана схема эжекторной установки с циркуляционным резервуаром. При такой системе вода, выбрасываемая из иглофильтра, попадает в контейнер, а затем сливается в циркуляционный резервуар. Потом часть жидкости высасывается насосом, а другая часть выводится за пределы траншеи.

Расчёт притока воды

При обустройстве водоотводной системы очень важно произвести правильный расчёт её пропускной способности, в том числе необходимый объём зумпфов, количество и мощность насосов. В случае неправильных вычислений эффективность системы водоудаления может быть недостаточной. Как результат — может произойти постепенное затопление котлована

Как результат — может произойти постепенное затопление котлована.

Минимальная необходимая мощность используемых насосов определяется с таким расчётом, чтобы они могли успеть выкачать воду из приямков даже в случае различных форс-мажорных ситуаций: прорыва плывуна, обильных осадков, интенсивного таяния снега и льда.

В современном строительстве среднесуточный приток грунтовых вод в котлован высчитывается по формуле французского инженера Жюля Дюпюи:

Где Q – суточный дебет воды, к – фильтрационный коэффициент для водоносного слоя, Н – толщина водоносного слоя в метрах, R и r_о – радиус депрессии и приведённый радиус котлована в метрах. Приведённый радиус, в свою очередь, вычисляется по формуле:

Где η – коэффициент соотношения длины и ширины стенок котлована, обозначаемых в формуле как L и В. Зависимость этого коэффициента от длины и ширины показана в таблице.

Для удаления воды из приямков можно использовать любые типы насосов, подходящие для этого: центробежные, диафрагмовые, а при загрязнении воды крупными частицами взвеси – грязевые насосы. Для выкачивания воды из водопонижающих скважин – артезианские и вакуумные установки. Главное условие, чтобы их суммарная мощность превышала максимальный расчетный дебет для котлована.

На видео показано применение систем водопонижения и водоотведения при устройстве котлована.

В целом системы водоотведения и водопонижения являются эффективным способом борьбы с высоким уровнем грунтовых вод при устройстве котлованов. Правда из-за их высокой себестоимости и потребности в привлечении спецтехники они редко малоприменимы для частного строительства.

Как правильно рассчитать водоотлив из траншеи?

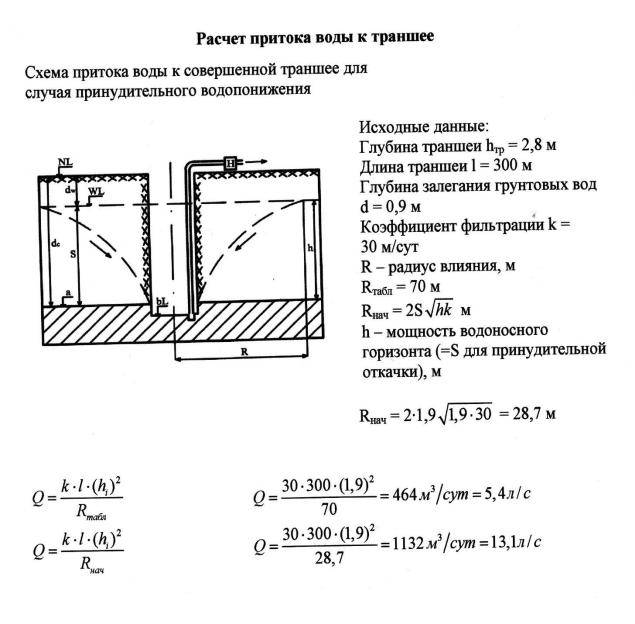

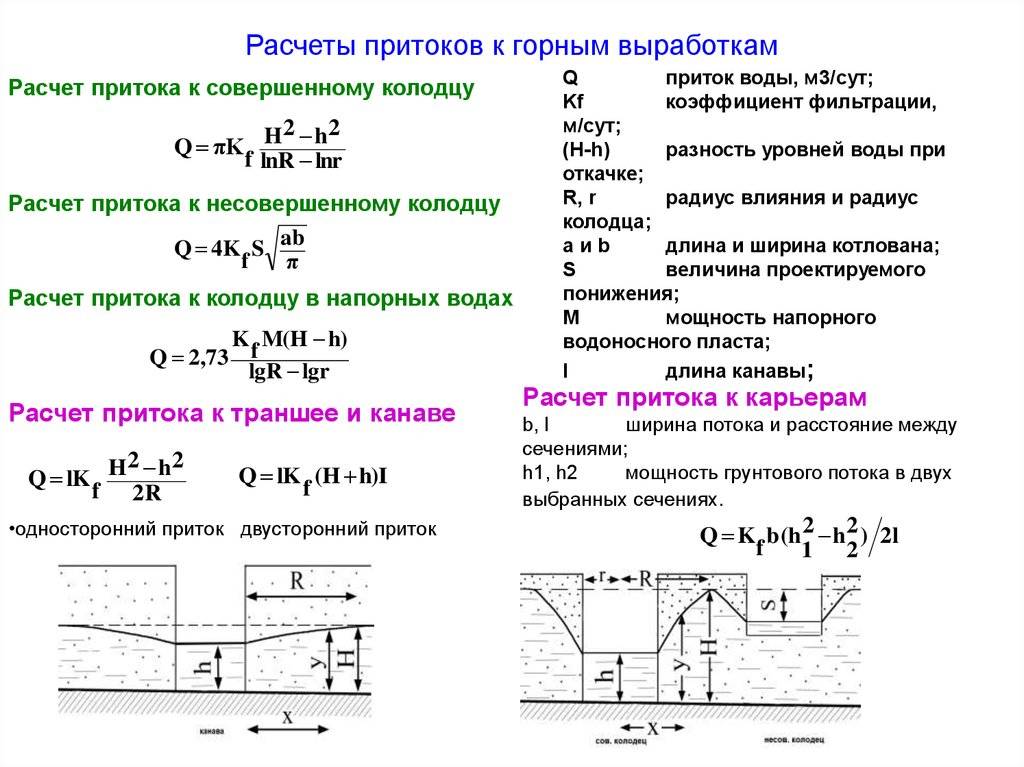

Для расчета расхода (полагаю, что именно это имеется в виду под водоотливом) необходимо знать размеры траншеи (канавы) и собственно водоприток. Для этого составляется уравнение водного баланса. Оно включает в себя приток и отток, которые равны. Приток – это атмосферные осадки (берется из данных метеонаблюдений), подземные воды (если канава их вскрывает). Расход подземных вод Q=kIF, k – коэф. фильтрации, I – градиент потока, F – площадь сечения потока.

Отток – это величина испарения (если климат умеренный, то можно пренебречь) и объем воды, который канава способна пропустить за единицу времени. Расход (Q) считают по формуле: Q=wu, где w – площадь живого сечения, u – скорость. W – произведение глубины на ширину и на коэффициент заложения канавы.

Если объем, который поступит с учетом сильных осадков меньше того, который способна пропустить траншея, значит все в порядке. Если нет – надо увеличивать сечение и (или) уклон.

Очистка ямы без насоса

Как очистить выгребную яму без откачки? Если насоса нет, а яму выкачать надо, то придется заняться этим самостоятельно. Для работы подойдут подручные средства, а сам рабочий процесс будет довольно неприятным.

Алгоритм выполнения действий будет следующим:

1. За несколько дней до очистки необходимо гомогенизировать жидкость при помощи специальных веществ.
2. Для проведения очистительных работ нужно надеть подходящую одежду, причем выбирать нужно из тех вещей, которые не жалко. Все вещи должны закрывать тело от случайного попадания отходов.
3. Теперь можно взять обычное ведро и веревку, при помощи которых и вычерпываются отходы. Когда очередная порция нечистот поднята, ее необходимо перелить в специально заготовленную емкость для дальнейшей утилизации отходов.
4. Выкачанные нечистоты утилизируются. Поднятую из ямы воду можно вылить, а вот канализационные отходы нужно вывозить в специально отведенные места.
5. Яму после очистки необходимо промыть водой, желательно с использованием давления, чтобы на стенках резервуара не появлялись наслоения, препятствующие нормальному функционированию.
6. Последний этап – очистка канализационных труб, которую необходимо выполнять максимально тщательно.

Способы организации

В процессе строительства траншеи с грунтовыми водами, существуют различные способы организации откачки воды и водоотлива. В зависимости от характеристик и особенностей объекта, а также требуемых условий, выбираются соответствующие технологии и методы.

Одним из способов организации водоотлива является применение открытого водопонижения. Установка дренажных труб происходит со скосом и со стороны трассы, затем грунт закладывается над трубой. Этот способ позволяет снизить уровень грунтовых вод и предотвратить проникновение их в траншею.

Для организации водопонижения можно использовать также технологию закрытого водопонижения. При этом применяются дренажные трубы, которые укладываются в траншейный канал с помощью специальных машин, использующих принцип вакуумной фильтрации. Такой метод позволяет эффективно откачивать воду из траншеи, не позволяя ей снова сесть в грунт.

Кроме того, в процессе организации отвода грунтовых вод применяются центробежные насосы. Они устанавливаются на определенной глубине и откачивают воду с помощью вращения специального механизма.

Для обеспечения безопасности и крепления траншеи используются различные типы ограждений. Это могут быть металлические панели, шпунтовые стенки или деревянные щиты. Выбор ограждения зависит от глубины и объема траншеи, а также от требований безопасности.

Стоит отметить, что в процессе организации откачки грунтовых вод, важно определить количество воды, которое нужно откачать и проконтролировать сроки выполнения работ. Для этого используются специальные расценки, которые учитывают объем воды, температуру окружающей среды и другие факторы

Таким образом, способы организации откачки и водоотлива при разработке траншеи с грунтовыми водами могут быть разнообразными. Их выбор зависит от конкретных условий и требований проекта, а также от сроков и бюджета.

Открытый

Открытый метод водоотливации мест амбиентными грунтовыми водами представляет собой процесс откачки воды из котлованов и объектов строительства при использовании скважин и специальных систем. В отличие от закрытого метода, при котором откачиваемая вода собирается в закрытую систему и непосредственно откачивается, открытый метод основывается на естественных процессах фильтрации и притока грунтовых вод.

Суть открытого метода заключается в том, что скважины сеются вокруг объекта или внутри котлованов и позволяют управлять уровнем грунтовых вод. Для этого используются центробежные насосы, которые создают напор и откачивают воду из скважин. Глубина скважин может достигать значительных размеров, в зависимости от затребованной глубины откачки и свойств грунтов.

При открытом методе откачки важно также обеспечить крепление краев котлована или объекта для предотвращения оседания грунта и сохранения их прочности. Для этого могут использоваться специальные ограждения и системы крепления

Температура воды также играет важную роль, так как она может повлиять на процесс фильтрации и откачки.

Расценки на открытый метод водопонижения зависят от многих факторов, включая глубину откачки, диаметр скважин, условия грунтов и количество откачиваемой жидкости. Необходимость использования открытого метода, вместо закрытого, определяется на основе расчета и оценки специалистами, учитывая требования СНиП и других нормативных документов.

В целом, открытый метод водоотлива с грунтовыми водами имеет свои преимущества и недостатки, и может использоваться в различных условиях строительства.

• Преимущества открытого метода:
  • Более низкие расходы на строительство и обслуживание системы откачки;
  • Возможность использования естественных процессов фильтрации и притока грунтовых вод;
  • Меньшая потребность в специализированном оборудовании и материалах.
• Недостатки открытого метода:
  • Ограничение по глубине откачки грунтовых вод;
  • Потенциальная проблема с управлением притока грунтовых вод;
  • Низкая эффективность откачки при большом количестве грунтовых вод или пониженной гидравлической проницаемости грунтов.

Таким образом, выбор метода водопонижения зависит от условий строительства, требований СНиП и других нормативных документов. Рекомендуется проводить специальные расчеты и оценку для определения наиболее эффективного способа водопонижения, в зависимости от конкретных условий объекта и грунтовых вод.

Разбивка земляных сооружений

Разбивка сооружений состоит в установлении и закреплении их положения на местности. Разбивку осуществляют с помощью геодезических инструментов и различных измерительных приспособлений.

Разбивку котлованов начинают с выноса я закрепления на местности (в соответствии с проектом) створными знаками основных рабочих осей, в качестве которых обычно принимают главные оси здания I-I и II-II. После этого вокруг будущегокотлована на расстоянии 2…3 м от его бровки параллельно основным разбивочным осям устанавливают обноску.

Обноска разового использования состоит из забитых в грунт металлических стоек или вкопанных деревянных столбов и прикрепленных к ним досок. Доска должна быть толщиной не менее 40 мм, иметь обрезную грань, обращенную кверху, и опираться не менее чем на три столбика. Более совершенной является инвентарная металлическая обноска. Для пропуска транспортных средств в обноске должны быть разрывы. При значительном уклоне местности обноски делают с уступами.

На обноску переносят основные разбивочные оси и, начиная от них, размечают все остальные оси здания. Все оси закрепляют на обноске гвоздями или пропилами и нумеруют. На металлической обноске оси закрепляют краской. Размеры котлована поверху, понизу и другие характерные его точки отмечают хорошо видимыми колышками или вехами. После возведения подземной части здания основные разбивочные оси переносят на его цоколь.

Для линейно протяженных сооружений (например, для коллек тора) устраивают только поперечные обноски, которые располагают на прямых участках через 50 м, на закруглениях – через 20 м. Обноску устраивают также на всех пикетах и точках перелома профиля.

Разработка и крепление траншей

Геометрические размеры траншей определяют исходя из глубины заложения трубопроводов, требуемой ширины траншей по низу (по дну) и конфигурации стен.

Ширина траншеи по дну складывается из размера трубопроводов и технологических зазоров, обеспечивающих проведение всех строительных работ. Ширину траншеи по дну b (м) в зависимости от наружного диаметра трубопровода D (м) принимают равной: b = D + (0,5. 0,6) м при D ≤0,5 м; b = D + (0,8. ..1,2) м при D > 0,5 м.

Ширина траншеи по дну может уточняться в проекте производства работ, но не должна быть меньше 0,7 м.

Траншеи отрывают с наклонными или вертикальными боковыми стенками. Траншеи с вертикальными стенками более экономичны. Однако из-за опасности обрушения грунта их наибольшая глубина в плотных грунтах без специальных расчетов и крепления стенок не должна превышать 2 м. Поэтому в основном применяют траншеи с откосами (с наклонными стенками), наибольшая крутизна которых в грунтах естественной влажности колеблется от 1 : 0,25 до I : 1,25 (табл. 5.3).

В переувлажненных глинистых и сухих песчаных грунтах крутизну откосов следует принимать, как для насыпных грунтов. Во всех случаях в проекте производства работ необходимо проверять устойчивость откосов с учетом конкретных гидрогеологических условий и наличия временной нагрузки на призме обрушения.

Траншеи с откосами, ввиду их большой ширины по верху, можно разрабатывать только на незастроенных территориях. В стесненных условиях используют преимущественно траншеи с вертикальными укрепленными стенками. В зависимости от глубины траншеи, грунтовых и гидрогеологических условий выбирают вид (табл. 5.4) и конструктивные параметры крепления.

Наибольшее распространение при строительстве водостоков находят закладные крепления, устанавливаемые в траншею по мере разработки грунта. Они состоят (рис. 5.9) из забирки, стояков и распорок. Горизонтальная или вертикальная забирка выполняется из досок толщиной 4—б см, устанавливаемых вплотную одна к другой или с просветами (с прозорами), равными ширине доски.

Горизонтальные доски забирки (рис. 5.9,а) поддерживаются вертикальными стояками, прижимаемыми к стенкам траншеи распорками. Стояки из досок толщиной не менее 5—6 см или труб устанавливают на расстоянии 1,5—2 м по длине траншеи. Распорки из бревен диаметром 12—18 см или труб ставят через 0,6—0,75 м 410 глубине траншеи. В сплошных вертикальных креплениях (рис. 5.9,6) доски забирки через 0,7—1,4 м объединяют горизонтальными поясами (прогонами), прижимаемыми к стенкам траншеи распорками.

Инвентарные крепления состоят из стандартных, чаще всего дощатых щитов и металлических трубчатых рам с винтовыми распорками (рис. 5.9,в). Это сборно-разборные крепления, поэтому они менее трудоемки и материалоемки по сравнению с рассмотренными деревянными креплениями.

Разработка траншей при строительстве водосточной сети осуществляется, как правило, одноковшовыми экскаваторами, оборудованными обратной лопатой или драглайном с объемом ковша 0,25—1 м 3 . Экскаватор с обратной лопатой обеспечивает более высокую производительность и точность копания, однако имеет ограничения по размеру забоя. Поэтому при большой ширине и глубине траншей применяют драглайн. Для разработки траншей с вертикальными укрепленными стенами применяют экскаваторы с грейферным оборудованием.

Экскаваторы непрерывного действия имеют наиболее высокую производительность, однако могут разрабатывать только относительно узкие траншеи с вертикальными стенками, поэтому их применение ограничено раздельными прокладками, в основном кабельных сетей.

Кто разрабатывает проект котлована под фундаменты

Почему не следует недооценивать важность данного этапа?

Как бы не казалось, что рытьё котлована представляет собой лишь выемку грунта, это не так. Разработка котлована под фундамент – это сложный этап, где от того, какая техника используется, насколько квалифицированные работники управляют этой техникой и как строго соблюдаются все требования и стандарты зависят сроки и стоимость реализации проекта в целом, а самое главное – надёжность и долговечность будущего сооружения.

Обрушение откосов – ещё одна из возможных сложностей, с которой можно столкнуться при разработке котлована

Откосы – это наклонные боковые стенки выемок или насыпей, важной характеристикой которых является уклон (крутизна). Во избежании обрушения этих откосов необходимо определить их угол

Если их оставить крутыми при существенной глубине велика вероятность их обрушение уже в процессе осуществления монтажных работ, что не только небезопасно, но и сопряжено с дополнительными расходами, включая и ручной труд, по устранению последствий

Если их оставить крутыми при существенной глубине велика вероятность их обрушение уже в процессе осуществления монтажных работ, что не только небезопасно, но и сопряжено с дополнительными расходами, включая и ручной труд, по устранению последствий

Если глубина траншеи или котлована, в среднем, превышает 1,25 м, то необходимо укрепить их стенки с целью предотвращения возможных обрушений, земляных оползней. По контуру вырытых сооружений должны оставаться свободные от вынутой грунтовой массы полосы, минимальной шириной более 0,6 м. Земля с выемки не должна скатываться обратно. Если на стройплощадке есть грунт разных видов, то крутизну откосов выбирают по самой неустойчивой его разновидности. Имеющиеся включения валунов, камней рекомендуется убирать с помощью экскаватора для предотвращения возможности оползней и обрушений.

Чтобы предотвратить осыпания и свести возможность материальных убытков к минимуму, следует еще на стадии проектирования правильно рассчитать согласно СНиП 111-4-80 крутизну откосов создаваемой выемки..

Таблица крутизны откосов для котлованов разной глубины и на различных видах грунта.

Источник

Кто разрабатывает проект?

При строительстве без рытья траншей не обойтись. Однако далеко не всегда можно составить их проект самостоятельно. Незнание требований законодательства может привести к административному штрафу, а то и более суровому наказанию.

Составлением проектной документации, оказывающей влияние на безопасность объектов капитального строительства, могут заниматься только ИП или другие юридические лица, имеющие свидетельство о допуске к выполнению работ такого рода.

В их число входят:

• Изучение местности и возможности решения поставленных задач в текущих условиях.
• Выявление возможных угроз и трудностей, с которыми придется столкнуться при прокладке траншей. При выборе маршрута нужно учесть возможное наличие на пути других коммуникаций, проложенных ранее.

Компания может проводить всю работу самостоятельно или привлекать для этих целей другие организации. Лицо, занимающееся оформлением проекта, отвечает за качество предоставленной документации с учетом действующего законодательства.
