Все, что нужно знать о винтовых сваях для фундамента

Многовитковые винтовые сваи: общая информация

Знакомьтесь – многовитковые винтовые сваи, они же – бурозавинчиваемые сваи, они же – сваи типа “криннер” (“krinner”). Современная и технологичная конструкция изначально была разработана немецкой компанией KRINNER Schraubfundamente GmbH и с большим успехоми стала применяться в Европе.

По имени самого крупного производителя такие сваи  стали называть “сваи криннер”, а само название компании Krinner стало нарицательным (привет компании Xerox ). Справедливости ради нужно заметить, что многовитковые винтовые сваи производит не только Krinner – сваи этой конструкции выпускают в США, Корее (ACG), Восточной Европе.

О российских производителях бурозавинчиваемых винтовых свай известно мало.

Залогом высокого качества производимых нами винтовых свай являются:

• Высокий профессионализм специалистов, которые уже не один год работают в ООО «Мир Свай ДВ»;
• Использование современного высокоточного оборудования для производства винтовых свай;
• Соблюдение технологических процессов;
• Хорошо налаженный контроль всех этапов производства.

Материалы для изготовления винтовых свай

Выбор исходных материалов для производственного процесса обусловлен особенностями устройства винтовой сваи, основными составными элементами которой являются:

• Круглая стальная труба с диаметром, соответствующим предполагаемой нагрузке;
• Литой наконечник с лопастями, разрезающими и уплотняющими грунт.С учётом значительных нагрузок, испытываемых сваями, при их изготовлении мы используем стальные электросварные трубы и высококачественную сталь 25-30Л для отливки наконечников.
• Сварная винтовая свая изготавливается из металлической трубы, окончание которой выполнено в форме заостренного конуса или косого среза (высокое качество и точность изделия формируется благодаря плазменной резки) далее приваривается, стальные лопасти из листовой этапы производства

Приваривание «оголовков», обвязка

Последний этап установки – когда на сваи надевают оголовки и приваривают их к сваям.

Установка оголовков на сваи с отверстиями для крепежа бруса используется в строительстве объектов из дерева.

Обвязка свайного фундамента может быть из бруса и металла, что уместно для дома из кирпича, например. Процесс в этих двух случаях выглядит по-разному:

• На оголовки свай настилают гидроизолирующий материал, сверху укладывают брус, а горизонтальные элементы основания врубают в дерево и закрепляют гвоздями.
• Швеллер из металла приваривают к оголовкам, дополнительно закрепляют с помощью болтов. Обвязка швеллером дополнительно усиливает несущую конструкцию и потому подходит даже сложным громоздким строительным объектам.

Ростверки для свайных фундаментов могут выглядеть как балки (из дерева, железобетона или металлопрофиля –швеллера) по периметру и под несущими стенами здания или как монолитная плита – когда прямо на площадке бетон заливается в подготовленную опалубку с каркасом из арматуры.

В любом случае, обвязка или монолит поверх установленных свай  – классический этап выполнения работ по возведению свайно-винтового фундамента, необходимый подготовительный процесс для монтажа пола дома и возведения стен.

Монтаж винтовых свай

монтажом свай

• путем пробного бурения уточняется состав грунта, после чего вычисляются размеры и количество свай для фундамента объекта;
• спецтехникой на базе автомобильной бурильной машины производится погружение свай в грунт. В труднодоступных местах ввинчивание производится вручную;
• после погружения выполняется обрезка свайного поля по единому уровню. Рельеф почвы не имеет значения;
• заливка внутренних полостей свай бетонным раствором для повышения прочности фундамента, что актуально в случае сварных свай;
• приваривание швеллера или оголовков по желанию заказчика. В случае швеллера каркас строения может быть сварным, с последующим креплением к металлокаркасу деревянных элементов. Оголовки привариваются с ребрами жесткости с последующим сверлением отверстий под брус.

Свяжитесь с нами и мы произведём работы

Компания Установка Свай готова принять ваш заказ на забивку железобетонных свай, которые имеют ряд преимуществ перед винтовыми и приступить к его реализации уже сейчас! Работаем в Московском регионе.

Обращайтесь!

1. Фото наших работ
2. Наши контактные данные


 Наша компания поставляет сваи и сваебойную технику – обращайтесь, поможем!

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

• толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
• рулетка, магнитный уровень;
• лопата, лом, кувалда, молоток;
• мел или маркер;
• деревянные колышки или прутья арматуры;
• болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

Как рассчитать диаметр и длину

Для расчета диаметра и длины винтовых свай можно использовать специальные программы или таблицы, которые учитывают основные параметры грунта и нагрузки. Однако эти методы не всегда точны и не учитывают особенности конкретного участка. Поэтому более надежным способом является проведение статических испытаний на опорную способность свай.

Статические испытания заключаются в приложении к свае вертикальной нагрузки с помощью специального оборудования и измерении ее просадки. По результатам испытаний можно определить несущую способность сваи и ее коэффициент запаса прочности. Коэффициент запаса прочности — это отношение максимальной нагрузки, которую может выдержать свая, к проектной нагрузке от постройки. Обычно этот коэффициент должен быть не менее 1,5.

Для проведения статических испытаний необходимо установить на участке несколько контрольных свай разного диаметра и длины и подвергнуть их испытанию. По результатам испытаний можно выбрать оптимальный размер свай для фундамента.

Особенности применения свайных фундаментов

Идея установки сооружений на сваях не новая, технология известна людям уже несколько столетий, но на новый виток развития она вышла во второй половине девятнадцатого века, когда вместо деревянных стоек начали использовать забивные, набивные и винтовые конструкции, выполненные из комбинации стали и бетона. Свайный фундамент имеет свою чёткую специализацию, некорректно было бы говорить о его преимуществах перед другими вариантами организации основания дома и сравнивать их по каким-либо характеристикам. В условиях, для которых он разрабатывался, свайный фундамент не имеет конкурентов, его невозможно надёжно заменить иной конструкцией. Сваи могут использоваться на любых типах грунта, кроме, пожалуй, скальных пород и оснований с очень сильными горизонтальными подвижками, однако, технологически и экономически целесообразно применять их:

• для строительства зданий на участках с высоким уровнем грунтовых вод;
• там, где верхние слои естественного основания характеризуются слабой несущей способностью (торфяники, плавуны), тогда как плотные грунты расположены довольно глубоко;
• при большой глубине промерзания (северные широты, вечная мерзлота);
• на крутых склонах;
• если масса строения слишком велика (например, многоэтажные здания из тяжёлых материалов).

Если рассуждать о технологических и функциональных особенностях свайных фундаментов, то тут можно сформулировать следующие пункты, многие из которых логически следуют один из другого:

Область применения винтовых свай

Для начала дадим определение винтовой свае. Конструкция представляет собой металлический стержень, на конце которого находится винтовая лопасть, которая должна погружаться в землю. На сегодняшний день изготавливают сваи длиной до 20 м, с шириной лопасти до 2,5 м. Сваи способны погружаться в землю на всю свою длину. Конструкция винтовых свай достаточно проста, поэтому ее не сложно изготовить самому при наличии необходимого оборудования и материалов.

Особенности винтовых свай позволяют использовать их в следующих областях:

• используются при сложном рельефе местности. Винтовые сваи дают возможность построить фундамент на местности с большими перепадами высот. Сваи позволяют пропустить земляные работы по выравниванию местности. Благодаря этому, экономится время и деньги.
• используются для пристроек к другим зданиям. При выполнении работ пристроя к зданию, новый фундамент способен сместить равновесие старого фундамента, что может привести к наклону или разрушению постройки. Винтовые сваи используются для возведения пристроек, так как они не смещают грунт вокруг близстоящего здания.

используются для быстрого возведения фундамента

Построить фундамент при помощи винтовых свай можно за пару дней, для этого важно владеть необходимым оборудованием и знаниями. В любом случае, фундамент из свай всегда изготавливается быстрей более чем в два раза обычного времени.
используются при возведении линий электропередачи (ЛЭП)

Сваи способны выдержать большую нагрузку, а также легко достаются обратно в случае необходимости.
используются для усиления действующего фундамента. Старые здания теряют прочность фундамента, в таких случаях винтовые сваи оказывают дополнительную опору. Сваи выставляются вокруг периметра фундамента, а затем кронштейнами крепятся к аварийным областям конструкции, тем самым увеличивают несущую способность.

Причисленные области применения являются основными, однако, сваи универсальны и подходят практически для любого случая.

Виды винтовых свай

Винтовые сваи имеют простое строение. Их различают по способу изготовлению. Виды свай:

Как оценить нагрузки на свайно-винтовой фундамент?

В оценку параметра включают массу всех стройматериалов, которые использовались при возведении дома, вес интерьера в доме (мебель, электроприборы и т.п.). Добавляют внешние нагрузки (снеговые в первую очередь).

Точно рассчитать суммарную нагрузку очень сложно. Но примерно понять, какая нагрузка будет создаваться на свайный фундамент можно.

Например, информацию можно посмотреть на картинке:

Несколько пояснений:

• Чтобы оценить массу стен, можно внести два варианта: материал для внутренних перегородок и для наружных стен, ведь они различаются как стройматериалом, так и толщиной.
• Тоже самое касается и перекрытий. К примеру, для чернового пола и для чердака.
• Указывают тип кровельного материала и площадь крыши. Каждому виду кровли присуща своя стропильная система и обрешётка. Поэтому вес различается.

Перед строительством стен сваи основания обязательно обвязывают. Если для обвязки применяют деревянный брус, то его включают в площадь стены. А вот когда для обвязки используют профиль из металлопроката либо обустраивают монолитный железобетонный ростверк, то нагрузка на фундамент из свай будет немаленькая.

В таком случае при расчёте оценки нагрузки указывают параметры обвязки.

Остальные подсчёты в калькуляторе проведутся самостоятельно. Окончательное значение общей нагрузки на фундамент выдаст калькулятор в килограммах и тоннах.

Изготовление винтовых свай под фундамент своими руками

Не каждый может себе позволить купить винтовые сваи для фундамента. Цены на качественные изделия заводского производства с хорошим защитным покрытием способны значительно повысить стоимость строительства. Самостоятельно изготовить винтовые сваи под фундамент можно следующим образом:

Фото	Описание работ
	Выполняем разметку на металле, предусматривая на лопастях линию разреза.
	Наконечник формируем с помощью шаблона. Длину окружности трубы делим на количество секторов, например, 4.

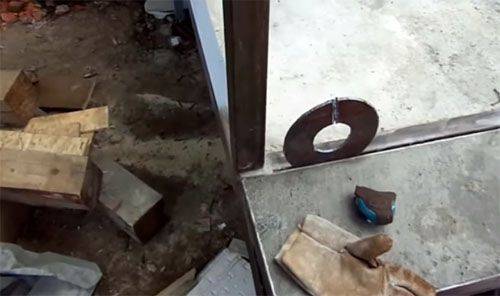

	Из листового проката толщиной минимум 5 мм изготавливаем лопасть будущей сваи. Стоит воспользоваться плазморезом. Внутреннее отверстие должно соответствовать диаметру используемой трубы. Предусматривается припуск на изгиб.
	Отрезанную деталь выбиваем из заготовки.
	Начинаем загибать лопасти. Устанавливаем заготовку разрезом вверх и надёжно фиксируем.
	Используя лом либо другое приспособление, начинам разгибать лопасти.
	Вынимаем и переворачиваем на 180° заготовку, чтобы выполнить загиб в другую сторону.
	Используя лом, делаем загиб в другую сторону. С нижней стороны, которая будет закручиваться в землю, загиб должен быть меньше.
	Контролируем шаг с помощью рулетки.
	Аналогично изготавливаем другие лопасти.
	Выполняя шаги 1−3, формируем наконечник винтовой сваи.
	Привариваем лопасти к трубе. Шов должен быть сплошным, чтобы выдержать нагрузку в процессе монтажа и последующей эксплуатации. Покрываем всё изделие защитным составом.

Статья по теме:

Видео по изготовлению винтовых свай своими руками

Не каждый, просмотрев фото, способен изготовить винтовые сваи для фундамента своими руками. Видео позволяет разобраться в тонкостях процесса изготовления. Повторяя за автором действия, можно создать качественные опоры с минимальными финансовыми затратами. Предлагаем посмотреть следующие видео по изготовлению винтовых свай своими руками.

Watch this video on YouTube

Watch this video on YouTube

Выбор вида винтовых свай для дома

Основными параметрами для выбора винтовых изделий являются длина и диаметр трубы

Основными параметрами для выбора винтовых изделий являются длина и диаметр трубы. Именно от этих параметров зависит устойчивость и срок службы строения.

Диаметр трубы сваи напрямую зависит от типа и веса самого здания. В среднем, для постройки здания по каркасному методу используют изделия с диаметром трубы от 100 до140 мм, в зависимости от веса материала и этажности здания. Перед тем как выбрать тип опоры и их диаметр, необходимо собрать подробную информацию о типе грунта на месте строительства, такую как:

• тип грунта и схему распределения глубинных слоев;
• наличие грунтовых вод и их уровень при максимальном и минимальном количестве;
• глубина промерзания грунта;
• расчетный вес будущего дома с учетом снеговой нагрузки на кровлю.

Типы свай для дома

Наиболее широкое распространение получили сваи литого и сварного типа

Наиболее широкое распространение получили сваи литого и сварного типа. Сварные сваи можно изготовить самостоятельно и они бывают следующих типов:

• Опоры с двойными лопастями используют для типов грунтов, где преобладает большое количество камня;
• Опоры с одинарными крупными лопастями являются стандартными для мягкого типа грунта и имеют открытый тип наконечника, при котором грунт входит внутрь сваи при её закручивании;
• Опоры с закрытым наконечником применимы для всех типов грунта, но используются только при малоэтажном строительстве.

Изделия литого типа используют для строительства более тяжелых строений, они имеют заострённый наконечник и различаются только по размеру лопастей:

• Изделия с мелкими лопастями применяют для монтажа в промерзлых грунтах, где возможность перекоса при их установке минимальна;
• Средние размеры лопасти применяют для талых грунтов с большим количеством грунтовых вод;
• Крупные лопасти используют для монтажа в обычном грунте рыхлого типа при отсутствии или минимальном наличии грунтовых вод.
