Классификация
Вы сможете сами определить, какие приборы вам больше всего подходят для установки, зная их параметры и эксплуатационные характеристики.
В настоящее время вы сможете выбирать из четырех различных конструкций фанкойлов:
- Консольного типа.
- Консольного типа в корпусе.
- Кассетного типа.
- Горизонтального типа.
Все эти разновидности теплообменников могут устанавливаться в помещении самым различным образом:
- навешиваться на стену;
- устанавливаться просто на полу комнаты;
- встраиваться в вентиляционную систему здания;
- устанавливаться в навесных конструкциях потолков.
Главными характеристиками фанкойла, которые влияют на выбор того или иного прибора, являются:
- производительность холодного воздуха;
- общая производительность по воздуху.
Кроме того, системы теплообменников, использующих воду в качестве носителя, могут быть:
- Двухтрубными.
Данная схема обвязки является самой простой и наиболее распространенной. Она позволяет лишь охлаждать воздух в помещении. Поэтому и стоимость такого прибора будет невысокой. В зимний период двухтрубные фанкойлы можно перевести в режим отопления, но для этого трубы необходимо отключить от чиллера и подключить их к системе центрального отопления. Эту функцию выполняет специальный клапан, регулируемый вручную. - Четырехтрубными.
Данная система имеет в своем составе два теплообменника, один из которых подключен к чиллеру, а второй – к системе с горячим носителем (центральной системе отопления). Такая схема обвязки является более сложной. Поэтому и цена такого фанкойла будет выше. Данная система позволяет либо охлаждать воздух в помещении, либо нагревать его, не производя сложных переключений труб, а лишь выбрав необходимый режим на пульте управления прибором. Такие фанкойлы лучше всего монтировать в районе окон, поскольку так будут компенсироваться потери тепла через стекла.
Виды фанкойлов
Существует несколько классификаций, по которым можно разделить эти устройства для вентиляции. Если ориентироваться на количество применяемых теплообменников, то выделяют такие типы фанкойлов: двухтрубные и четырехтрубные. Первый вариант подходит для помещения, где возможно смешивание охладительного хладагента при работе прибора на нагрев и охлаждение. Устройства второй группы применяют там, где нельзя соединять хладагенты, например, когда это вода и этиленгликоль.

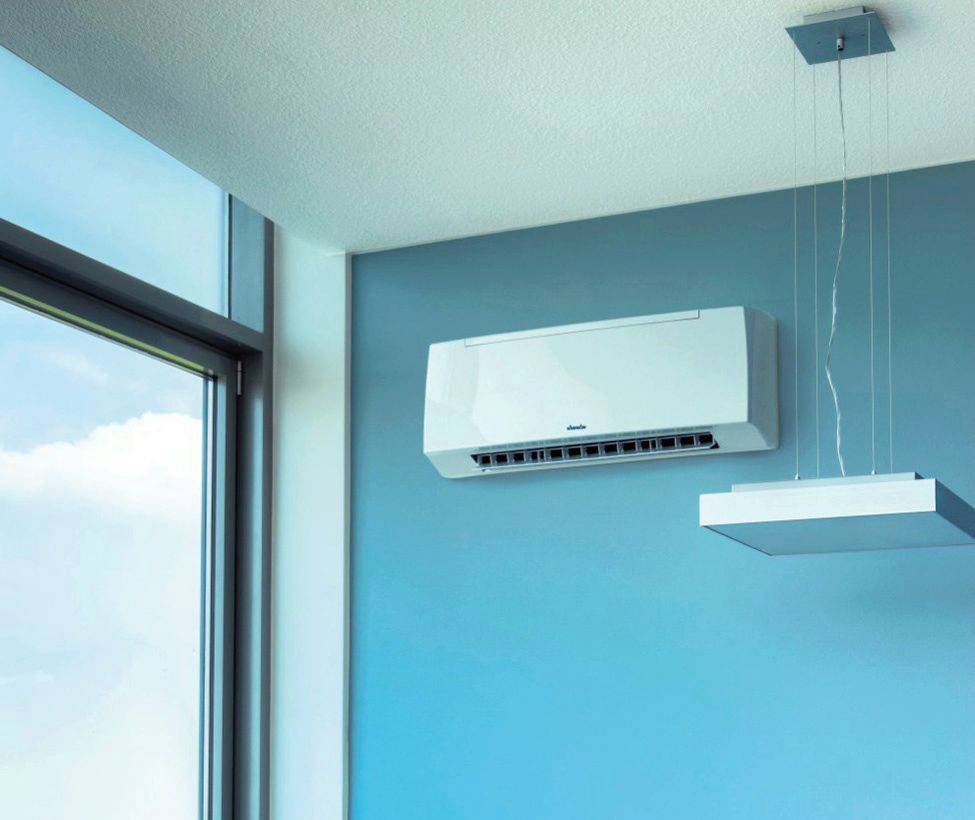

Настенный фанкойл
Такие агрегаты имеют декоративный корпус из пластика и их монтируют на стену. Они могут работать как на обогрев, так и на охлаждение, поскольку все зависит от вида системы. В большинстве случаев настенный вентиляторный доводчик служит некой альтернативой стандартным радиаторам водяной системы отопления. Агрегаты могут включать и дополнительные функции, например, осушение, увлажнение и очистку воздуха
Настенный фанкойл требует наименьших усилий при установке, но важно заранее продумать место, чтобы воздушный поток не создавал дискомфорта
Напольный фанкойл
Устройства этой группы можно устанавливать на стену и под нее, но в большинстве случаев для него выбирают место под окнами вместо батареи. Подключение может проводиться двумя способами: в пол и стену. Кондиционер фанкойл направляет воздушный поток вдоль стены вверх. Если агрегат будет работать на отопление, то такое движение воздуха обеспечивает тепловую защиту окон и стен, а при охлаждении это будет снижать теплопритоки. Напольные приборы могут иметь встроенные или дистанционные органы управления.

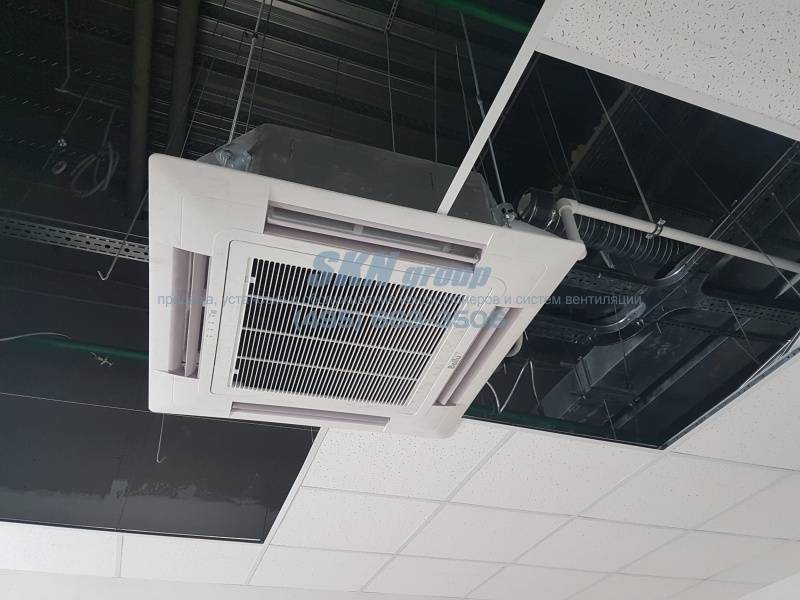

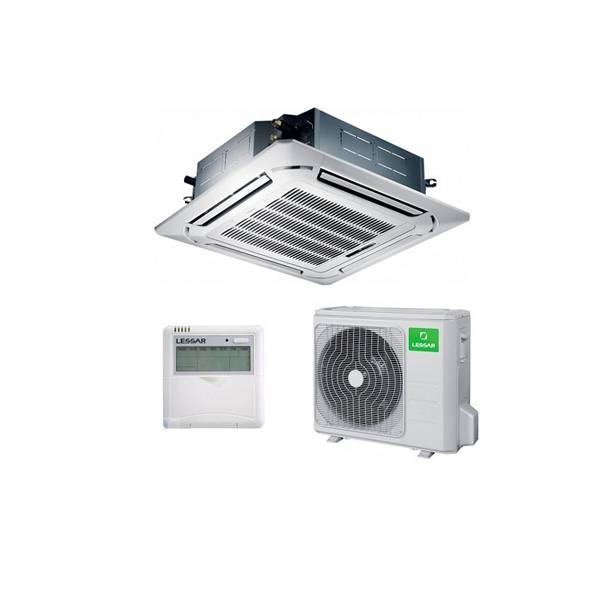

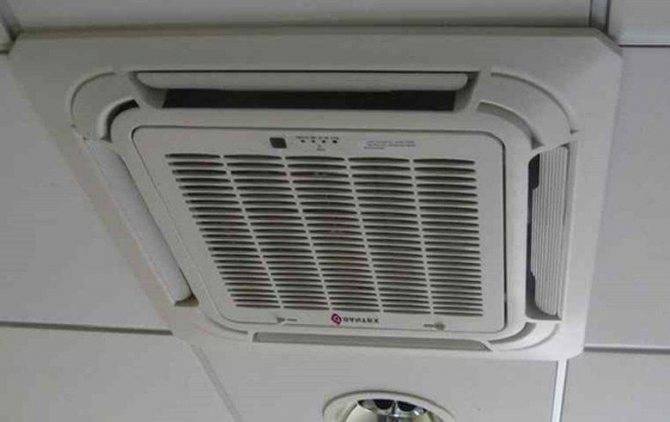

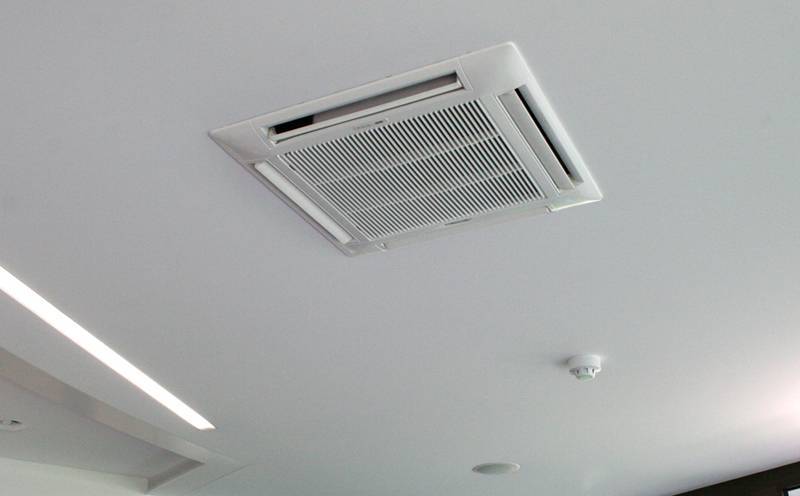

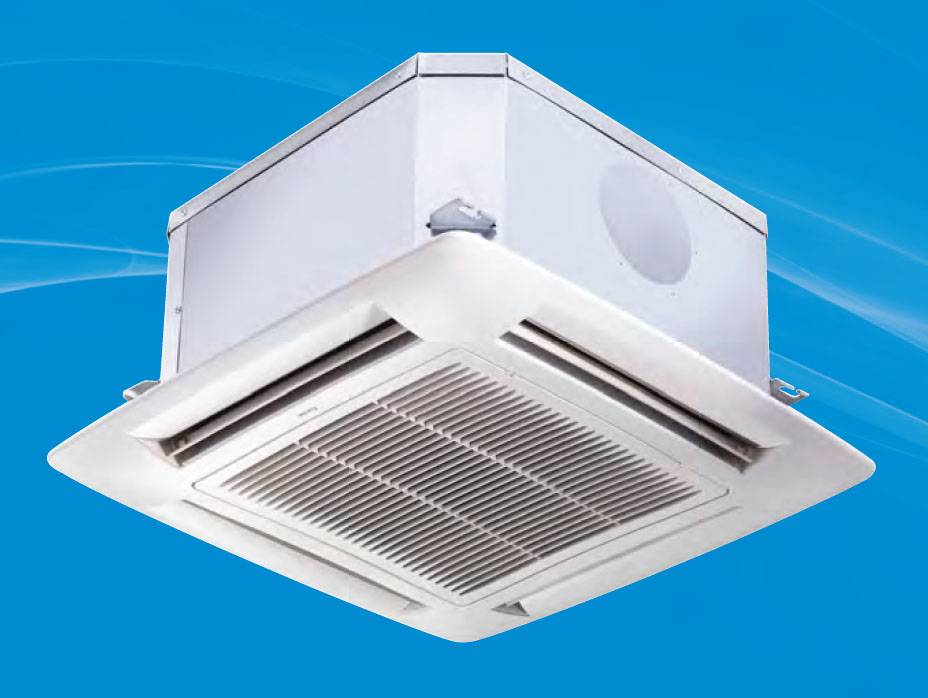

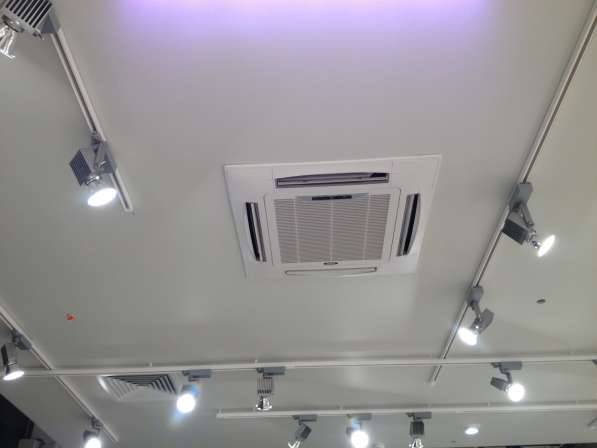

Кассетный фанкойл

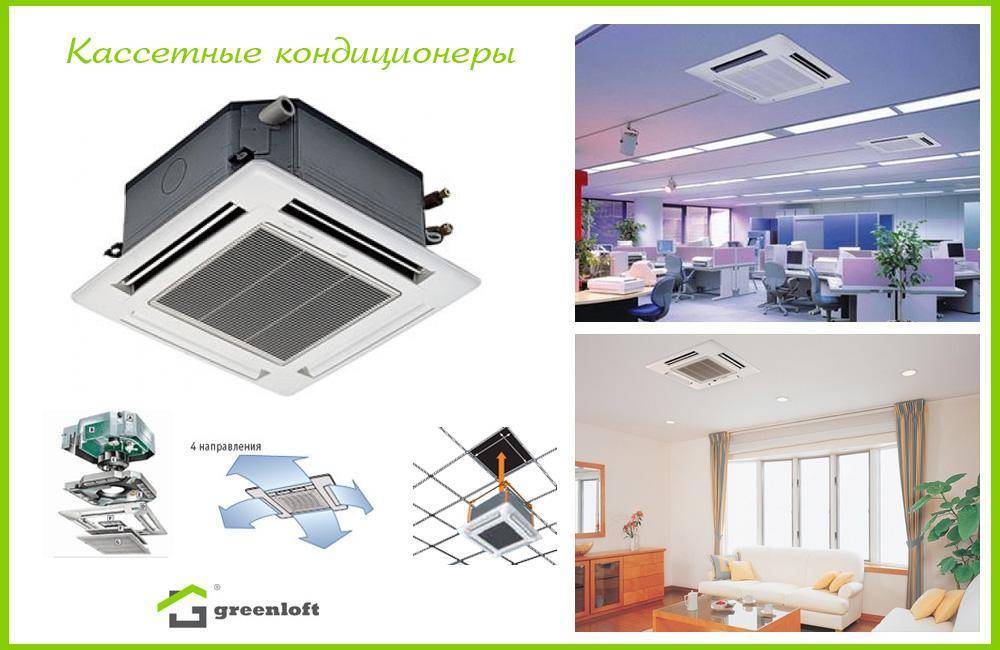

При помощи такого устройства можно получить равномерное распределение воздуха в двух и четырех направлениях.
- Самые популярные модели выпускают в компактных корпусах размером 60х60 см, но если устанавливать более мощные варианты, то габариты будут больше.
- Вентиляторный доводчик кассетного типа размещают на потолке и помещениях с большой площадью, например, в торговых центрах.
- Для лучшего функционирования лучше воздуховоды присоединять к приточной вентиляции.
- Чтобы холодный воздух перемещался с комфортной скоростью, прибор должен находиться на высоте минимум 2,7 м от пола.
- Когда установка будет закончена, то фанкойл закрывают фальш-панелью.
- Что касается холодопроизводительности, то она не больше 5-ти кВт.
- К преимуществам этого типа фанкойла относят простую систему отведения образующегося конденсата, которая создана на основе дренажных насосов.

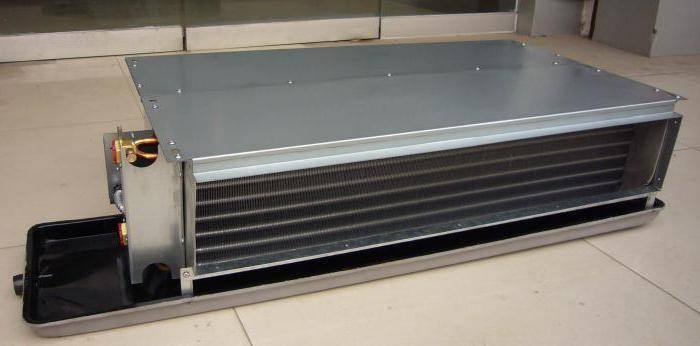

Канальный фанкойл
Приборы этой группы имеют скрытую установку и внешне они похожи на внутренние блоки канальных сплит-систем. Наружу выводятся только декоративные решетки, а все составные части скрыты в потолке или стене. Такие вентиляторные конвекторы отличаются от канальных тем, что можно создать сеть воздуховодов, которые обеспечивают подачу воздуха сразу из нескольких решеток, благодаря чему можно охладить и прогреть воздух сразу в нескольких помещениях.
- Канальные фанкойлы устанавливаются преимущественно в административных, общественных и офисных зданиях.
- Устройства обладают широким диапазоном холодопроизводительности, поэтому выбрать есть из чего.
- Стоит отметить важную техническую характеристику – напор встроенного вентилятора. Есть приборы высоко- и низконапорного типа. Благодаря этому можно обеспечить холодным воздухом помещения, которые расположены близко и отдаленно от агрегата.
Встроенные фанкойлы
Подобные устройства можно найти среди настенных и потолочных моделей. Чаще их устанавливают в подвесном или натяжном потолке. Встроенные комнатные фанкойлы привлекательны тем, что устройство максимально скрыто, то есть видна только решетка, через которую выходит воздух. Благодаря этому техника не портит дизайн помещения и не нарушает его гармоничность.
Универсальный фанкойл
Приборы этого типа могут устанавливаться как в горизонтальном, так и в вертикальном положении. Если сравнить внешний вид, то он такой же, как и внутренний блок обычного кондиционера, но по функциям отличия все же имеются: в теплообменнике циркулирует жидкость и имеется трехходовой клапан, отвечающий за подачу хладагента или теплоносителя. Для кондиционирования фанкойл устанавливается в большинстве случаев в помещении без подвесных потолков. В основном показатели холодопроизводительности находятся на уровне от 1 до 8 кВт.
Что такое фанкойл
Фанкойл (или вентиляторный доводчик) – это внутренний блок системы кондиционирования воздуха, только подключается не к привычному внешнему, а к чиллеру – холодильной машине системы центрального кондиционирования, рассчитанной на работу с множеством потребителей. Подобные системы монтируются, как правило, для охлаждения целых зданий.
Чиллер – основной элемент системы.

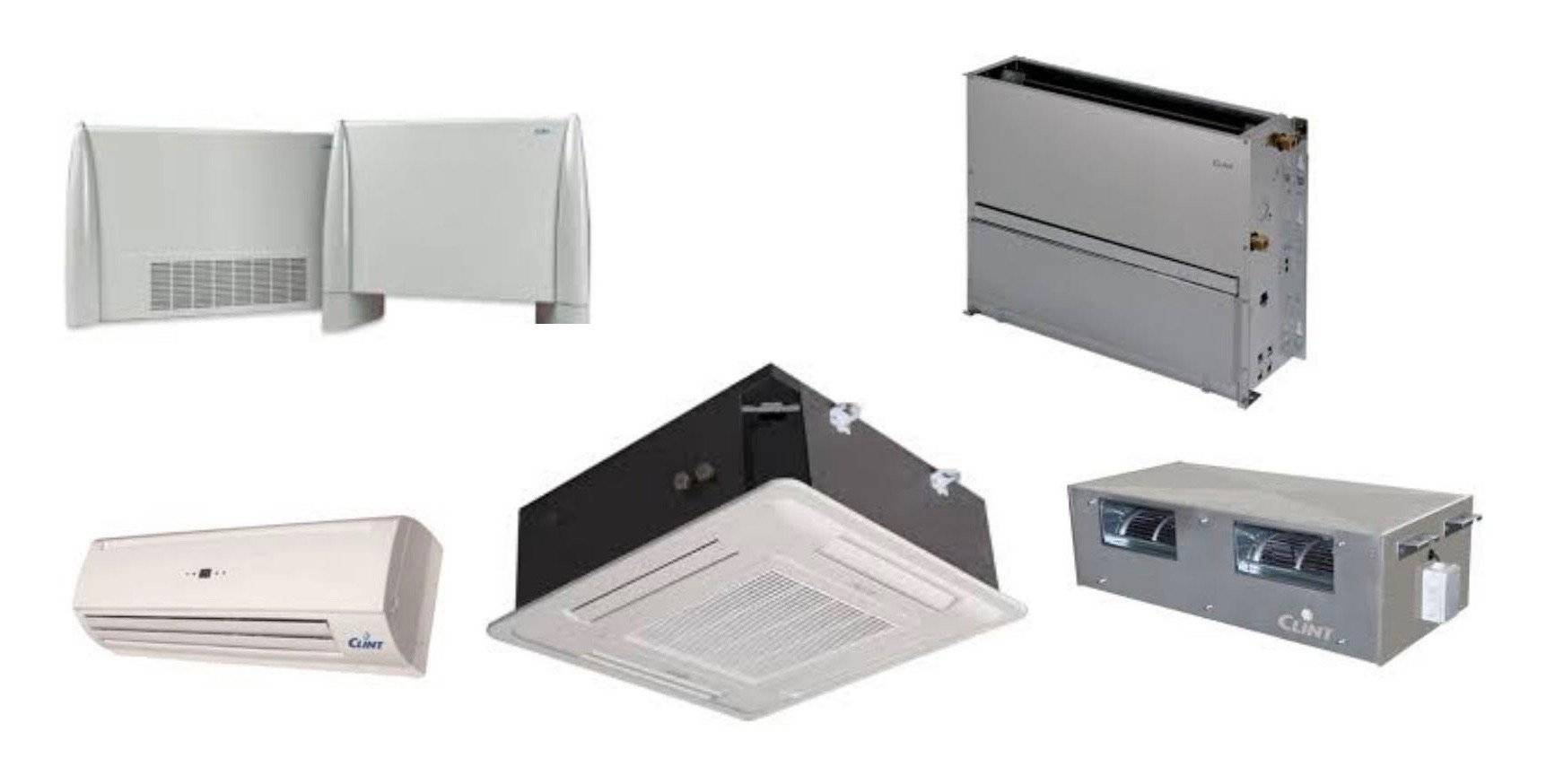

Фанкойлы – разнообразие вариантов.
В отличие от привычных сплит-систем чиллер-фанкойл в качестве теплоносителя использует либо воду, либо антифриз (при работе в северных широтах). Отсутствие необходимости применения фреона позволяет проводить прокладку достаточно протяжённых коммуникаций, что облегчает монтаж всей системы.
Конструкция холодильной машины достаточно проста: теплообменник, который позволяет охладить воздух при подведении холодного теплоносителя, вентилятор, корпус, воздушный фильтр для очистки проходящего воздуха, регулирующий поток клапан и пульт управления. По схеме организации кондиционирования фанкойлы делятся на двухтрубные и четырёх трубные. Первые способны быть смонтированы для обеспечения работы либо только на холод. А вот четырёх трубные имеют два независимых теплообменника и способны выполнять функцию подогрева в холодное время года, будучи смонтированными под окно вместо привычной батареи они легко заменят радиаторы.
Виды монтажа фанкойлов
Принципиальная схема фанкойла предусматривает:
- наличие трубопровода, который транспортирует горячую или холодную воду в зависимости от задач в определенный промежуток времени – зима, лето;
- наличие чиллера, который подготавливает нужную температуру воды и создает поток свежего воздуха, забираемого с улицы;
- внутренние устройства (вентиляторные доводчики), через которые осуществляется регулировка температуры в помещении.

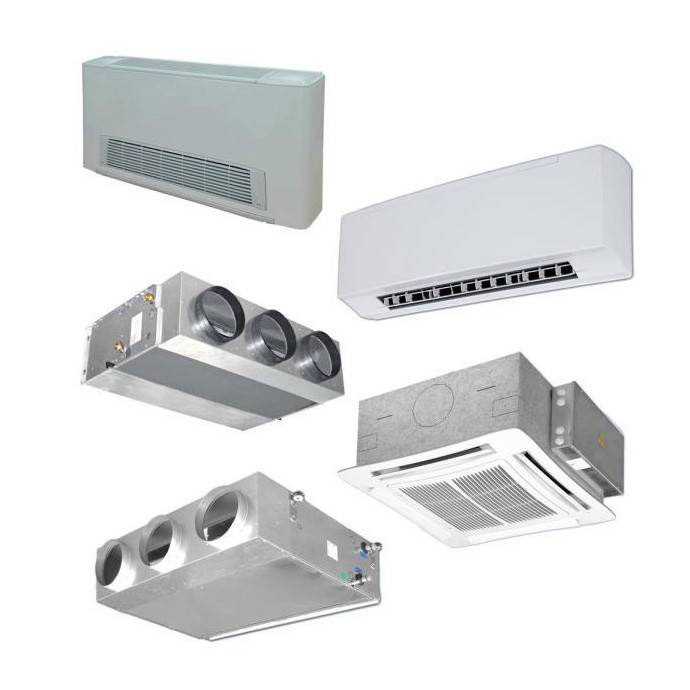

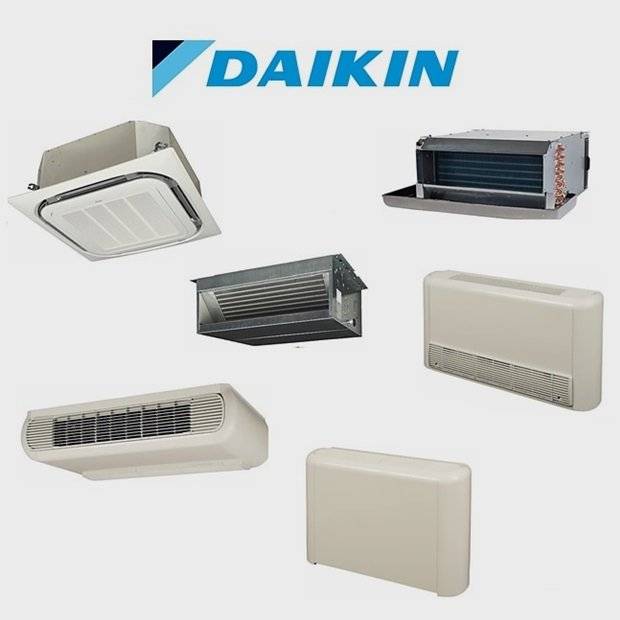

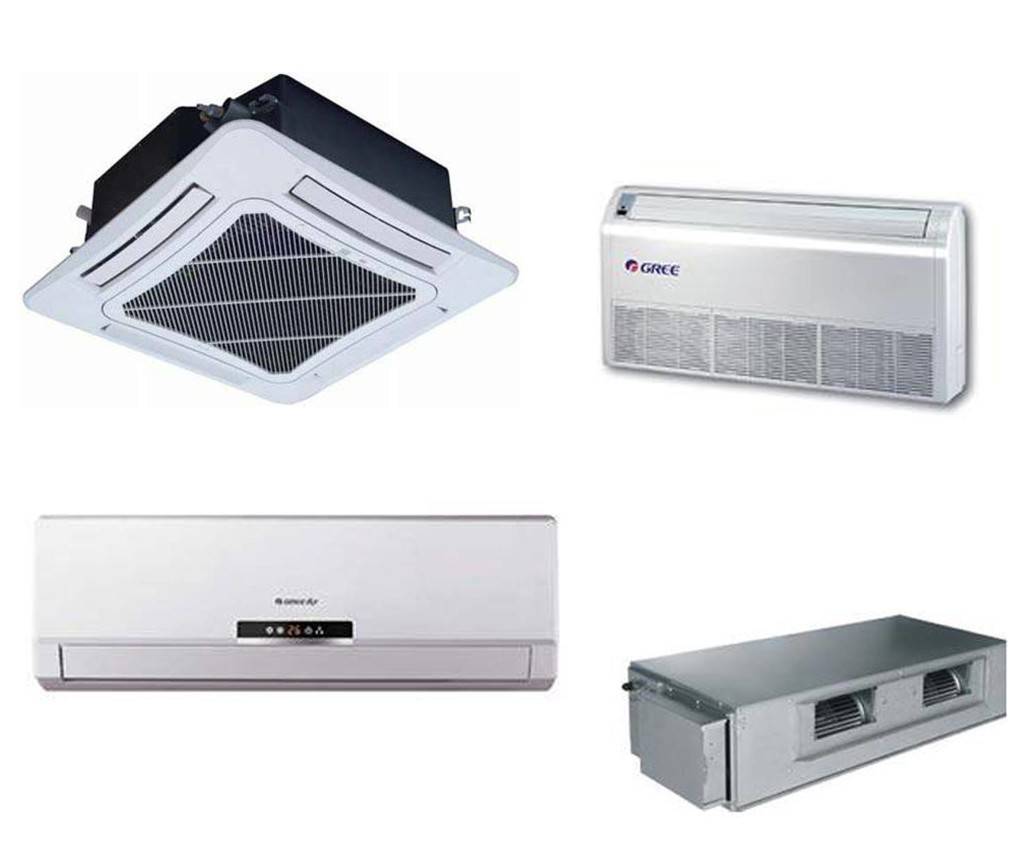

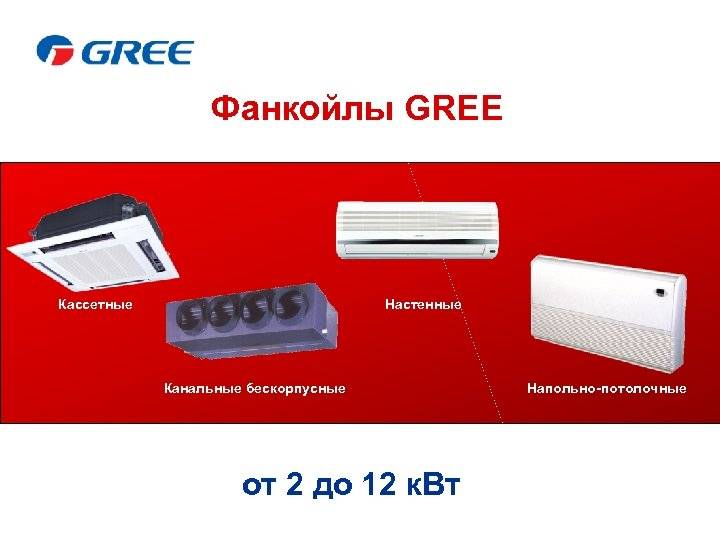

Внутренние климатические устройства:

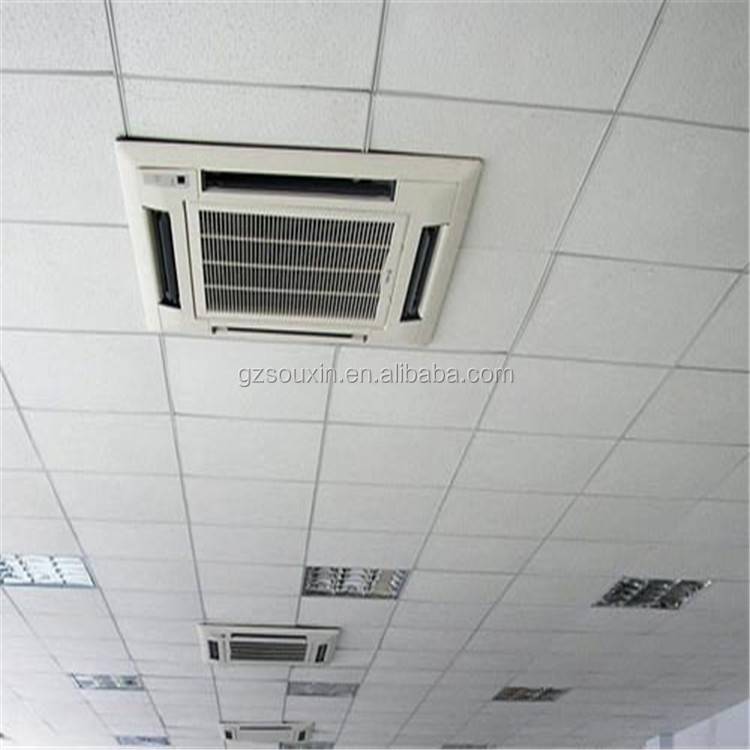

- Кассетные. Устанавливаются за подвесными потолками. Подходят для больших площадей в торговых центрах, производственных помещениях.
- Канальные. Находятся в вентиляционных шахтах.
- Настенные. Хороший выбор для небольших помещений – квартир, офисов.
- Напольно-потолочные. Подходят для размещения под потолком или возле стены.
Монтаж чиллеров и фанкойлов различного типа имеет свои особенности, а также преимущества и недостатки:
- Канальный способен выполнять три функции (охлаждение, обогрев, вентиляция), но требует точных подсчетов по расходуемому воздушному объему, консультации специалистов в плане установки системы нагрева воды для зимнего периода.
- Установка фанкойлов кассетного типа позволяет экономить место, кондиционировать большие помещения, но требует пространства под потолком, которое выделяется под монтаж блока.
- Монтаж фанкойлов напольного типа дает возможность незаметно охлаждать помещения сложной конструкции, не влияя на здоровье людей, но требует большей мощности и места на полу или под потолком.
- Подключение фанкойла настенного типа – наименее экономный способ, но более простой.
Системы бывают двухтрубными и четырехтрубными. Цена четырехтрубной разводки выше, так как она одновременно осуществляет и обогрев, и охлаждение. Двухтрубная система дешевле, но для функции обогрева нужно будет отводить трубы от холодильной установки и подключать к котлу во время отопительного сезона.
Способом скрытого подключения монтируются канальные вентиляторные доводчики. Секция в потолке должна быть подвижной для доступа к устройству.
Кассетный, напольный и настенный блоки монтируются открытым способом. Эксплуатацию и обслуживание устройств открытого типа проводить легче.
Принцип работы фанкойлов и виды
В процессе эксплуатации системы фанкойлы обеспечивают нагрев либо охлаждение воздуха. Принцип работы фанкойла – элементы принудительным образом «гоняют» воздух в комнате через себя. Воздух попадает вовнутрь прибора, после чего продувается установленным вентилятором. Проходя через теплообменник, достигается нужная температура. Если предусмотрена вентиляция проточного типа, то потоки дополняются воздухом снаружи.
По типу монтажа различают три вида фанкойлов:
- Кассетные;
- Напольно-потолочные;
- Проточные.

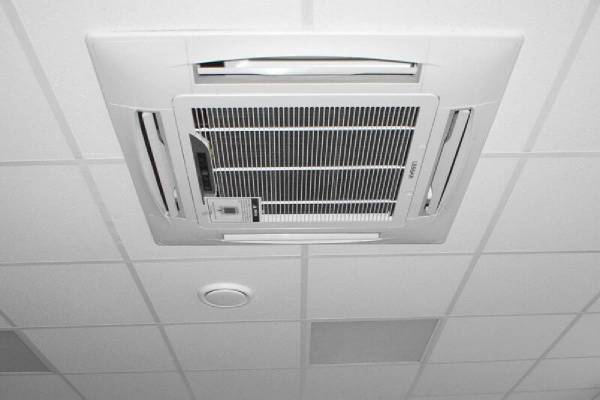

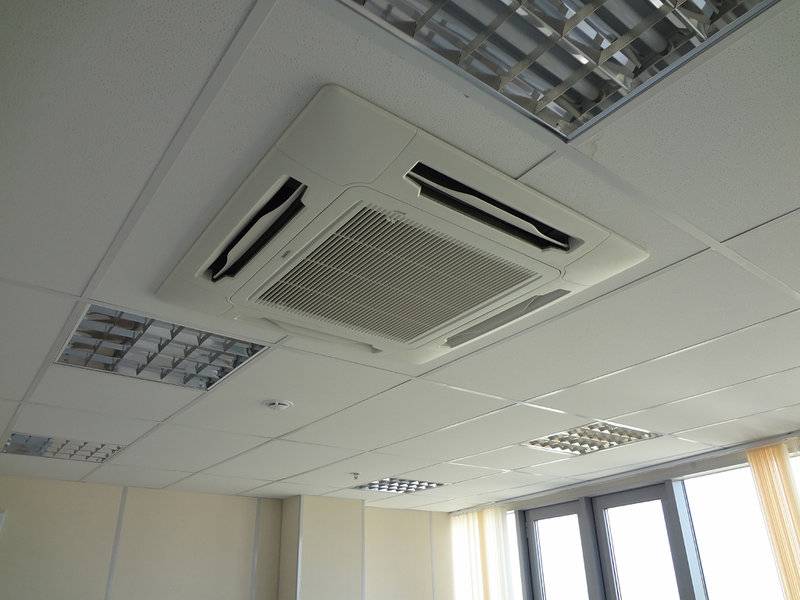

Кассетные фанкойлы устанавливаются в подвесных потолках. Они забирают воздух из помещения, прогоняют его через теплообменник и выдувают обратно. по внешнему виду их не отличить от внутренних блоков кассетных кондиционеров.

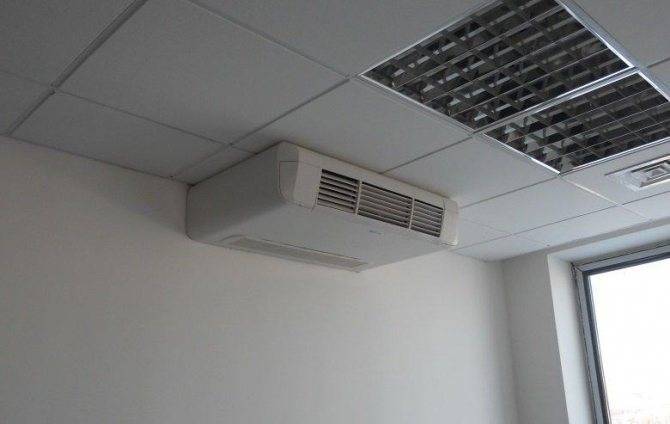

Напольно-потолочные фанкойлы монтируют двумя способами:
- Вертикально вдоль стены, так же, как радиаторы отопления;
- На потолке, в горизонтальном положении.
Проточные фанкойлы устанавливаются в системе вентиляции. Они могут быть двух типов:
- Централизованные (канальные) – подавать охлажденный или нагретый воздух в общую систему, которая распределит его. Такой вариант менее удобен, так как нет возможности регулировать температуру в отдельных помещениях.
- Отдельные (встраиваемые) – устанавливаются на выходе системы вентиляции в помещение. Они более удобны в настройке, но требуют прокладки отдельного контура.

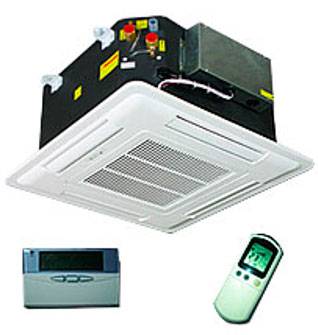

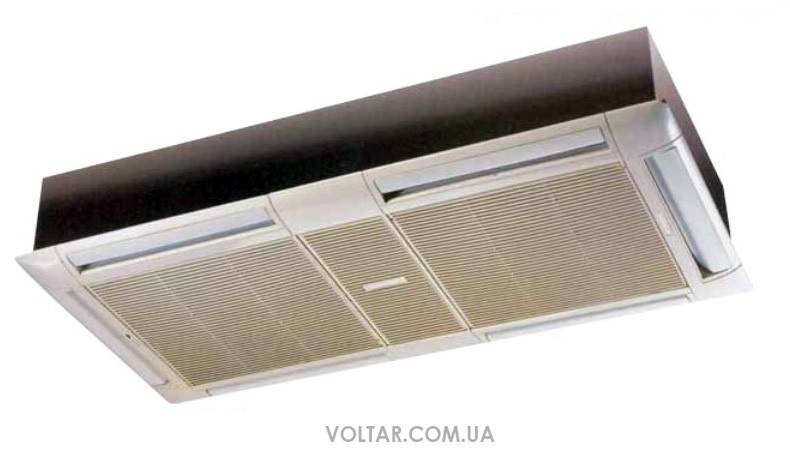

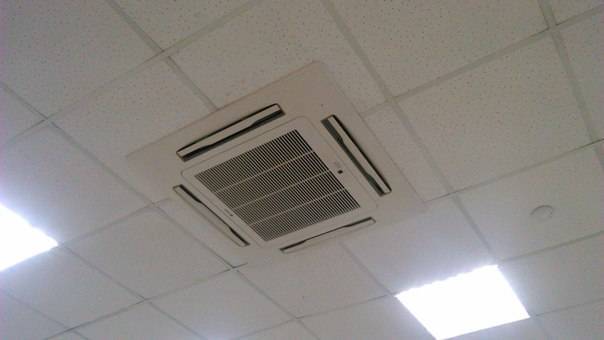

Кассетный фанкойл.
Потолочный фанкойл.
Канальный фанкойл.
Конструкция фанкойла
Английское название аппарата fan coil дословно означает «вентилятор змеевик» и указывает на конструктивную схожесть с давно известными калориферами АВО (агрегаты воздушного отопления). Внешним видом и устройством фанкойлы также напоминают внутренние блоки сплит-системы, только вместо фреона применяется вода либо незамерзающая жидкость – антифриз.
Слева на фото внутренний модуль сплит-системы, справа — отопительный агрегат АВО Фанкойл состоит из следующих элементов:
- корпус, оснащенный воздушными решетками либо патрубками;
- теплообменник – змеевик из медной трубки с многочисленными пластинами;
- вентилятор, обычно центробежный;
- фильтр грубой очистки воздуха;
- электромагнитный клапан – регулятор протока жидкости через теплообменный радиатор;
- клапан ручного сброса воздуха;
- электронная плата управления.
Под теплообменником установлена емкость сбора конденсата. Последний отводится через трубку на улицу либо в канализационный приемник. Если агрегат установлен на значительном расстоянии от места сброса, конденсат перекачивается дренажным насосом.
Устройство консольного фанкойла — схема в разрезе
Зачем фанкойлу чиллер?
Чиллер необходим фанкойлу как внешний блок сплит-системы нужен внутреннему. Он производит тепло или холод, обеспечивая работу системы чиллер-фанкойл. Существует несколько видов такого оборудования. Они отличаются по принципу работы:
- Абсорбционные (АБХМ) чиллеры способны получать тепло или холод в условиях низкой разницы температур между внешней средой и хладагентом. В качестве теплоносителя в них используется раствор бромида лития, который находится под очень низким давлением.
- Парокомпрессионные чиллеры – традиционные установки, которые можно увидеть на крышах промышленных зданий, торговых центров. Их рабочий цикл полностью повторяет принцип работы кондиционера. Передача тепловой энергии осуществляется за счет конденсации и испарения фреона.
Существуют также чиллеры с функцией обогрева и без таковой. Больших конструктивных различий между ними нет, но стоимость разнится. Чиллеры с функцией обогрева несколько дороже обычных.
По принципу охлаждения различают два типа чиллеров:
- Водяные – в них контур погружен в водоем или проточную воду. Преимущество таких чиллеров – высокая производительность и низкая зависимость от колебаний температур.
- Воздушные – их контур находится на открытом воздухе и отдает или забирает у него тепло. Преимущество чиллеров с воздушным охлаждением в относительно низкой стоимости, но их COP колеблется в зависимости от температуры воздуха и скорости ветра.
По типу исполнения различают чиллеры в виде:
- Моноблока;
- Раздельные.
В моноблоке теплоотдающий контур находится в одном корпусе с компрессором и другими узлами. Такое оборудование проще монтировать, но не всегда удобно обслуживать.
В раздельном чиллере контур находится в воде или на открытом воздухе, а основная установка может быть смонтирована внутри помещения. Между собой они соединяются фреоновой магистралью. Такие чиллеры удобнее обслуживать, но их стоимость выше, чем у моноблоков.
Недостатки
Наличие вентилятора повышает уровень шума, понижает надежность по сравнению с пассивными приборами отопления (радиаторами).
Читать далее: Накладные розетки — виды, устройство, монтаж и подключение
| Климатическое и холодильное оборудование | |
| Физические принципы работы | Парокомпрессионный холодильный цикл ·Холодильник Эйнштейна ·Элемент Пельтье ·Термоакустический холодильник · Вихревой эффект Ранка-Хильша · Пароэжекторные холодильные машины ·Испарительные охладители · Фригаторные установки ·Дросселирование ·Эвтектика |
| Термины | Холодильная установка ·Кондиционирование воздуха ·HVAC ·Тепловой режим здания ·Относительная влажность ·БТЕ ·Температурный напор ·Температурный глайд ·Точка росы ·Влажность ·АХУ |
| Виды холодильного оборудования | Холодильник · Рефрижератор (вагон, судно, автомобиль, контейнер) ·Рефрижератор растворения ·Льдогенератор ·Сумка-холодильник |
| Виды СКВ | Кондиционер ·Испарительный охладитель ·Система чиллер-фанкойл ·Осушитель воздуха ·Тепловой насос ·Динамическое отопление ·Инверторный кондиционер · Системы с изменяемым расходом хладагента (VRF, VRV и так далее) |
| Типы оборудования | Автомобильный кондиционер ·Оконный кондиционер ·Сплит-система ·Мульти-сплит-система ·Мобильный кондиционер ·Рефрижераторное судно ·Рефрижераторный вагон ·Рефрижераторный контейнер ·Минибар · Ларь · Танк-охладитель ·Кулер (аппарат) ·Климатическая камера |
| Чиллеры | Компрессионный чиллер ·Абсорбционный чиллер |
| Типы внутренних блоков СКВ | Канальный · Кассетный ·Настенный · Потолочный · Колонный |
| Хладагенты | R717 (Аммиак) ·R-40 (Метилхлорид) ·R-600a (Изобутан) ·R11 ·R12 ·R-134A ·R22 · R407C ·R-410A ·Перечень хладагентов |
| Составляющие | Холодильный агрегат ·Холодильный компрессор ·Фильтр-осушитель |
| Магистрали переноса тепловой энергии | Жидкостное охлаждение ·Этиленгликоль ·Технология перекачиваемого льда |
| Близкие категории | Вентиляция · Термодинамика |
Преимущества фанкойлов
- Он может быть установлен в любом месте здания, дома или строения.
- Чиллер размещается в специальном техническом помещении.
- Система может работать как на обогрев, так и на охлаждение, если в ней используется тепловой насос.
- На основе фанкойла и чиллера можно смонтировать комплексную систему с более высокими показателями работоспособности, и энергоэффективности чем при установке нескольких отдельных кондиционеров. Это в свою очередь создает существенную экономию при поддержании нужной температуры в помещении.
Внешне фанкойл похож на стандартный внутренний блок кондиционера и состоит из корпуса, в котором размещен теплообменник, вентилятор, фильтр очистки и пульт управления. Принцип работы этого устройства прост: он принудительно производит набор воздуха из помещения, охлаждает его или наоборот подогревает с помощью теплообменника.
Расстояние между чиллером и самим фанкойлом определяется мощностью насосной станции, расположенной в чиллере, при этом количество фанкойлов может быть самым разным и зависит от стоящих задач по созданию микроклимата, конструкции самого здания.
Подобрав чиллер мощностью поменьше, можно создать экономичную систему кондиционирования для загородного дома, а выбрав чиллер с большей мощностью можно экономично обеспечить нужды производства теплым и комфортным воздухом. Кроме этого данная система кондиционирования достаточно проста в эксплуатации.
Узнать более подробную информацию о наиболее популярных вариантах мобильных кондиционеров, сплин-системах и фанкойлах, об их работе и эксплуатации можно на сайте нашей компании или, задав свой вопрос через электронную почту.
Где используют фанкойлы
Возможно, такие системы применялись бы гораздо чаще, если бы не высокая стоимость. Действительно, назвать низкой цену фанкойлов – нельзя.
Как правило, они устанавливаются на крупных предприятиях, мощностях производства, каких-то объектах коммерческого типа. Но, параллельно выпускают модели относительно небольшой мощности.
Более низкая стоимость таких вариантов позволяет заметно расширить сферы применения. В нынешнее время фанкойлы активно используются в ресторанном и отельном бизнесе, торговых центрах, элитных домах, кинотеатрах.
Покупать чиллер-фанкойл для дома сейчас невыгодно, но если рассматривать систему в долгосрочной перспективе – она окупается. С каждым годом на рынке появляется все больше систем небольшой мощности, цена которых сравнима со стоимостью традиционных климатических систем.
Характеристики двухтрубных и четырехтрубных систем теплообменников
Прежде чем вами будет произведен монтаж канального фанкойла, необходимо определиться с тем, двухтрубная или четырехтрубная система теплообменника, который использует воду в роли носителя, будет использоваться. Наиболее простой схемой обвязки обладает двухтрубная система, из-за этого она и столь распространена. С помощью нее можно охлаждать воздух внутри помещения, а стоимость прибора будет относительно невысокой.
На период зимы двухтрубный фанкойл есть возможность перевести в режим отопления, однако для этого будет необходимо отключить трубы от чиллера, а после подключить их к центральному отоплению. Данную функцию можно осуществить с помощью специального клапана, который регулируется вручную.
Четырехтрубная система обладает в своем составе теплообменниками в количестве двух штук, один из них подключен к системе с горячим носителем, тогда как другой – к чиллеру. Подобная схема обвязки характеризуется более сложными конструктивными особенностями, это влияет на повышение цены фанкойла, именно поэтому потребители достаточно часто отказываются от приобретения данного оборудования.
Четырехтрубный фанкойл канальный может охлаждать или нагревать воздух в помещении, при этом вам не придется производить особенно сложных переключений труб, нужно будет только лишь выбрать определенный режим, воспользовавшись пультом управления оборудования. Это очень удобно, по заверениям пользователей, которые довольно давно используют подобную систему для обогрева или
Четырехтрубный канальный фанкойл, принцип работы которого был описан выше, лучше всего устанавливать около окон, так как это позволит компенсировать потери от теплого воздуха через оконные проемы. Как известно, большая часть тепла уходит именно через окна, именно поэтому данный подход можно назвать очень эффективным решением.
Технология проведения монтажа
Перед началом работ вами обязательно должна быть рассмотрена схема подключения канального фанкойла, это позволит исключить ошибки, что особенно касается неопытных начинающих мастеров, которые ранее не сталкивались с решением такого рода задач. Ввиду того что система, в которой присутствуют чиллер и фанкойл, отличается достаточно сложными конструктивными особенностями, монтажные работы и настройку лучше всего доверить высокопрофессиональным специалистам. Они смогут выполнить монтаж, осуществив грамотную установку оборудования в том месте, где его работа будет максимально эффективной. В этом случае вы сможете воспользоваться гарантией и сервисным обслуживанием. Наиболее часто компании-поставщики гарантируют полное обслуживание в случае поломок в течение суток.
Если же вы сами планируете заниматься данными манипуляциями, то на следующем этапе будет необходимо осуществить сборку узлов обвязки, а сделать это можно будет после монтажа необходимых клапанов, кранов и приборов контроля давления и температуры, что является очень важной задачей. Следующим шагом станет монтаж и утепление трубы, а также монтаж системы отвода возникающего конденсата, что защитит систему от преждевременного выхода из строя еще до момента окончания гарантийного срока
Когда устанавливается высоконапорный канальный фанкойл, придется произвести манипуляции по подключению приборов к сети электропитания. Система должна быть опрессована, а ее герметичность – проверена.
Последним этапом становится подача воды, которая выступает в системе в качестве носителя. Перед тем как определить сторону обслуживания канального фанкойла Clint, стоит подумать над тем, сможете ли вы осуществить все необходимые расчеты, которые нужны для проведения работ. Они позволят учесть функциональную нагрузку, которая будет оказываться на тот или иной фанкойл. Помимо всего прочего, специалисты помогут определить особенности каждого помещения в здании, что позволяет правильно выбрать оборудование для максимально эффективной работы.
Заключение
Монтаж фанкойла требует специальных знаний, подготовки и опыта. От грамотного монтажа фанкойлов напрямую зависит качество и долговечность работы всей системы
Обращаясь в фирму по установке и обслуживанию такой климатической техники, следует обратить внимание на опыт специалистов и наличие в компании необходимого оборудования
Только в этом случае гарантирована правильная работа всех механизмов этого оборудования.
Устройство чиллер-фанкойлов – часто составная часть системы центрального кондиционирования офисных зданий, торговых центров, общественных площадок большой проходимости, других крупных объектов. Монтаж фанкойлов позволяет обеспечить охлаждение/обогрев воздуха большого пространства. Проектирование, монтаж чиллеров и фанкойлов, расчетная смета осуществляются специалистами, зависят от модификации устройства, особенностей эксплуатации.
