Как самому поставить камеру видеонаблюдения в доме и квартире

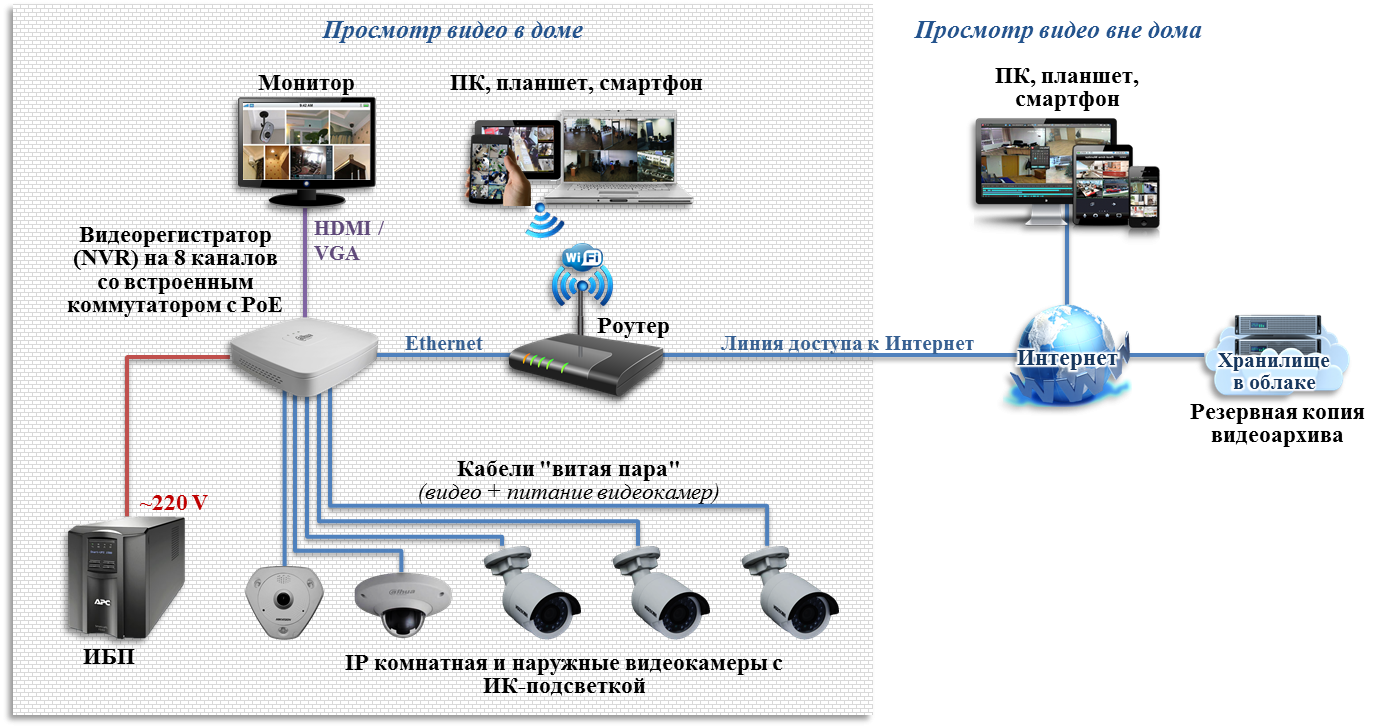

Видеонаблюдение для частного дома: состав системы

После того как определились с задачами и количеством камер, можно подбирать остальное оборудование. Обязательно нужны:

1. Видеокамеры уличные и внутренние (с инфракрасной подсветкой или без).
2. Видеорегистратор. Устройство для приема и записи изображения от камер. Количество каналов равно (или больше) количеству камер.
3. Жесткий диск (размер памяти зависит от того, сколько дней необходимо хранить информацию).
4. Блок питания камер (подбирается в зависимости от потребления электроэнергии).

Это то, без чего видеонаблюдение для частного дома существовать не может. Правда, можно обойтись без жесткого диска. При использовании IP камер можно организовать отправку информации на один из облачных серверов (если будет у вас стационарный выделенный IP адрес). Но бесплатно на них можно хранить небольшой объем информации, а для его увеличения требуется покупка дополнительного места. Зато есть возможность доступа к архиву всегда и нет опасности, что ворвавшиеся в дом злоумышленники унесут жесткий диск с информацией, что делает видеонаблюдение для частного дома бесполезным.

Кроме того, нужны будут некоторые материалы для монтажа:

• Для подключения камер потребуется витая пара с приемопередатчиками или коаксиальный кабель.
• Кабель для подключения питания (ШВВП или ПВС).
• Площадки для установки камер, гофрированный рукав, в который укладываются провода, контакторы для соединения проводов и т.д.).

Это набор устройств и материалов, чтобы можно быть сделать видеонаблюдение для частного дома своими руками.

Дополнительные элементы системы

Есть еще несколько устройств, без которых система существовать может, но они делают ее более надежной (ИБП) и более комфортной (монитор и модем). Источник бесперебойного питания (ИБП) — это первое, что необходимо купить, если позволяет бюджет. Он обеспечивает работу системы во время отключения электричества. Подбирается в зависимости от потребляемой системой мощности и времени максимального отключения. По данному пункту лучше не экономить, и брать надежное оборудование.

Еще может быть нужен монитор и модем с возможностью передачи сигнала через интернет. Монитор дает возможность просматривать изображение с камер в реальном времени, а не только в записи. Модем (ADSL-роутер) нужен, если хотите просматривать картинки с камер на удалении — через интернет.

Проводная или беспроводная

Мало кому хочется тянуть провода по участку ко всем устройствам. Так и хочется поставить беспроводную систему видеонаблюдения за домом или коттеджем. Но за простотой монтажа кроется очень низкая надежность. Обычные устройства, которые это поддерживают, работают на небольшом удалении. Кроме того, наличие каких-либо атмосферных явлений — гроза, буря, всплески на солнце, работающие рядом устройства, создающие помехи в вашем диапазоне — способны сильно влиять или вообще мешать работе системы.

Имеете хоть малейшую возможность, лучше рассматривайте проводные системы. Если уж с проводами совсем никак, ищите надежные приемопередатчики с высоким уровнем сигнала и большой дальностью уверенного приема.

У проводных IP-камер есть свои плюсы и минусы

Пробивать стены не стали, пропустили кабель в лотке по верхнему углу стены. Пришлось немного с розетками повозиться, поднимали их на уровень камеры открытым способом без штробления стены. Объясняю:

• сняли заглушку с одной из розеток;
• выкрутили контакты, оставив только оголенные провода;
• нарастили их при помощи проводов с аналогичным сечением;
• вывели в лотке на уровень адаптера питания камеры.

Верхнюю розетку собрали в изолированном коробе, потому что делать что-то со стенами я запретил категорически. В итоге все камеры висели на своих местах, имели доступ к питанию и были связаны друг с другом и с центральным сервером по витой паре.

Настраивать проводную систему действительно проще, нет этих проблем с протоколами и стандартами для WLAN сетей. Объединил камеры в домашней сети, используя небольшой маршрутизатор D-Link, добавил камеры в разрешенные устройства и без проблем открыл к ним доступ с паролем.

Установка аналогового видеонаблюдения

Выбираем кабель.

Если расстояние от камер до видеорегистратора не превышает 50 метров, то ставим блок питания возле видеорегистратора и применяем квк кабель. КВК — комбинированный кабель, несущий в себе сигнальные и питающие жилы. Дальность передачи видео сигнала в КВК 2 х 0.5 не превышает 100 — 150 метров, можно разрезать кабель на 50 метрах от камеры и подключить источник питания.

КВК 2 х 0,75, как правило несет в себе не только более толстые жилы питания, но и сигнальный кабель типа РК-76 или RG-6, по такому кабелю возможна передача сигнала до 500 метров, а питание без видимых потер до 70 метров.

Если камеры находятся на большом удалении, а источник питания невозможно установить на линии протяжки кабеля, то выгодно использовать РК-75 ии RG-6, а питание подтянуть обычным силовым проводом.

Если много камер находятся в одном помещении недалеко друг от друга, то разумней использовать 4-х парную витую пару. На один кабель при помощи приемопередатчиков можно подать сигнал на 4 камеры или полноценно подключить сигнал и питание на двух камерах.

Устанавливаем разъемы, подключаем камеры.

На коаксиальный кабель с двух сторон одевается BNC переходник. Центральная жила +, а оплетка минус

На фото: BNC разъем под винт, центральная жила заходит в трубчатое отверстие и фиксируется винтом, оплетка или экран зажимается скобами, важно не допустить соприкосновение двух проводников

Для витой пары необходимо подключение приемо-передатчиков. Выбираются две одинаковых по цвету жилы с двух сторон, которые заходят в приемо передатчик. На фото: Подключение двух камер (Сигнал + Питание) по одному кабелю «Витая пара».

Для подачи питания 12 вольт со стороны любой камеры следует использовать разъем «Папа».

Если Ваш источник питания имеет на конце разъем «Папа» можно на него одеть разъем «Мама», а питающие жилы закрутить под винт или возможно соединение проводов на прямую, если срезать разъем блока питания.

Настройка аналогового видеонаблюдения сводится к банальному подключению разъемов со стороны камеры и видеорегистратора. Если разъемы подключены верно, то картинка сразу отобразиться на экране.

Почему стоит отказаться от уже готовых систем

Сейчас в сети достаточно предложений от различных компаний, которые занимаются реализацией проводных и беспроводных комплектов для организации системы видеонаблюдения в частном доме

Стоит ли обращать внимание на такие товары?. Прежде всего, хотелось бы сказать пару слов о стоимости систем

Так, комплект из одной камеры и видеорегистратора обойдется вам как минимум в 15 тысяч рублей (с учетом того, что оборудование будет не самого высокого качества). При этом, чтобы установить полноценное видеонаблюдение в частном доме своими руками, одной камеры будет мало (для полноценного обзора за всеми помещениями понадобится не менее 4-5 камер). Простые арифметические подсчеты позволяют сделать выводы о том, что одна камера обходится примерно в 5-6 тысяч рублей. Если приобрести аналогическое устройство на рынке без комплекта, стоимость камеры не превысить 2,5 тысячи рублей. Согласитесь, разница довольно существенная

Прежде всего, хотелось бы сказать пару слов о стоимости систем. Так, комплект из одной камеры и видеорегистратора обойдется вам как минимум в 15 тысяч рублей (с учетом того, что оборудование будет не самого высокого качества). При этом, чтобы установить полноценное видеонаблюдение в частном доме своими руками, одной камеры будет мало (для полноценного обзора за всеми помещениями понадобится не менее 4-5 камер). Простые арифметические подсчеты позволяют сделать выводы о том, что одна камера обходится примерно в 5-6 тысяч рублей. Если приобрести аналогическое устройство на рынке без комплекта, стоимость камеры не превысить 2,5 тысячи рублей. Согласитесь, разница довольно существенная.

Второй недостаток уже готовых систем – это преувеличение реальных характеристик. Так, понятием «беспроводная» продавцы часто обозначают камеры, которые связываются с регистратором через локальную сеть. Камера может быть удалена от регистратора, однако, на минимальное расстояние. Заявления о том, что камера способна работать на удалении 10-30 километров от частного дома, полностью абсурдны. Для связи компонентов системы между собой понадобится установить излучающую антенну, которая должна будет возвышаться на 20-25 километров над самой высокой точкой в окружающем ландшафте.

И третий недостаток – отсутствие специального программного обеспечения, которое позволит следить за камерами в частном доме в режиме реального времени через интернет.

Вывод из всего вышесказанного один: организовать бюджетную систему видеонаблюдения в частном доме своими руками можно только при условии самостоятельной покупки оборудования и настройки всей системы.

На что обратить внимание при выборе камеры

Прежде чем приобрести видеокамеру для организации видеонаблюдения в вашем частном доме своими руками, необходимо внимательно ознакомиться с характеристиками и отзывами об оборудовании. В основном такой информации достаточно в сети, особенно, если камеру выпускает известная компания.

Обязательно обращайте внимание на следующие параметры:

• Фокусное изображение.
• Пропускная способность устройства.
• Качество снимаемого видео.
• Угол обзора оборудования.
• Способность формировать цветное и черно-белое изображение.

В одной системе видеонаблюдения в частном доме допускается одновременное использование цветных и черно-белых камер видеонаблюдения. Так, к примеру, все камеры в системе передают цветную картинку, а видеоглазок, смонтированный во входной двери, демонстрирует черно-белое широкоформатное изображение. Иногда бывает и напротив, когда все камеры в системе цветные и лишь одна передает не цветное изображение.

Часто в систему видеонаблюдения своими руками в частном загородном доме или на даче включают специальные камеры с поворотным механизмом. Пользователь может подбирать оптимальный поворот устройства, чтобы велась слежка не за отдельной точкой, а по сформулированному маршруту.

Уличная камера частного дома должна быть оборудована системами подогрева и вентилирования, с помощью которых будет поддерживаться оптимальный диапазон температур.

Для сохранности IP-камер используется специальная купольная камера.

Купол не только прекрасно выглядит с эстетической точки зрения, но и выполняет ряд задач:

• Делает камеру скрытой и незаметной для посторонних глаз.
• Защищает оборудование от негативного воздействия внешних условий.
• Позволяет надежно закрепить устройство в нужном месте.

Неотъемлемой частью уличных камер является система грозовой защиты, которая устанавливается в коммутационные коробки. Довольно простое устройство гарантирует надежную защиту вашего оборудования, в том числе и от электромагнитных волн.

Монтаж системы видеонаблюдения своими руками

Забота о собственной безопасности никогда не бывает излишней. Это касается не только густо населенной городской среды, но и частных и дачных домов, посещение которых не всегда регулярное. Как же обеспечить надежный и бесперебойный контроль за своей собственностью?

Сегодня множество фирм специализируется на комплектации и монтаже самых разных систем безопасности. Стоимость их услуг может не обрадовать бюджетного потребителя. Однако, не смотря на кажущуюся сложность, собрать своими руками недорогую систему наблюдения для дома, дачи или квартиры не так уж и трудно. Конечно большим плюсом будет наличие Интернета, но и локальные сети также вполне себя оправдывают для этих целей. На примере разберем один из вариантов аналоговой бюджетной системы видеонаблюдения для частного дома или дачи. При наличии сети Интернет к ней можно будет обеспечить удаленный доступ.

Для обеспечения полноценного контроля за наружным периметром частного или дачного дома и прилегающей к нему территории возьмем четыре недорогие аналоговые камеры уличного типа. Также, при наличии Интернета, для этих целей вполне подойдут и IP-камеры, которые обойдутся несколько дороже. Коррозионностойкий корпус, защита от дождя и ультрафиолета, а также инфракрасная подсветка для ночного режима съемки в них имеется. Размещают наружные камеры обычно на высоте, не доступной для легкого демонтажа, и особо неприметной для глаз. Подойдут углы фронтонной или карнизной части крыши, наружные откосы мансардных окон и т.д. Кабель для них КВК-П с оболочкой из светостабилизированного полиэтилена также прокладывают по возможности скрытой проводкой. Он универсален и подходит для любых климатических условий.

Для внутреннего помещения будет вполне достаточно двух аналоговых купольных камер. Размещают их обычно на потолке в противоположном углу от зоны охвата камеры, и с соответствующим поворотом объектива. Кабель для соединения камер в единый централизованный комплекс видеонаблюдения внутри дома выбираем соответствующий – КВК-В, с оболочкой из ПВХ.

Протянув коммуникации кабелей к месту размещения видеорегистратора, и соединив их с блоком питания, необходимо обжать соответствующие типы разъемов или коннекторов кабелей. Для КВК кабелей предусмотрены разъемы-штекеры BNC, для UTP витой пары – RJ45. Также необходимо подключить и питание.

При наличии IP-камер в системе видеонаблюдения, чтобы подключить их к видеорегистратору, необходимо будет использовать витую пару. Также для выхода ее в сеть Интернет потребуется USB-модем с Wi–Fi доступом или проводной роутер. Питающие провода для этого не потребуются, поскольку питание подается по самой витой паре через разъем LAN.

Все что остается, это подключить и настроить видеорегистратор, сеть из наших камер и подключить это все к монитору или ЖК-телевизору. Для этого подойдет кабель HDMI или VGA. Питание для них подается через специализированные блоки питания номиналом 12В, 2А, идущие в комплекте с камерами.

Настройка видеорегистратора определит функциональность вашей системы наблюдения, поскольку сборка ее – этой первый этап данной работы. В нашем случае необходимо сделать так, чтобы регистратор «увидел» все камеры даже разных типов и расшифровал их сигнал.

Удобнее всего начать с аналоговых камер, которые проще настроить. Включив монитор, на нем должно высветиться главное меню настройки видеорегистратора. Через общие настройки сети прописываем IP-адрес нашей локальной подсети видеорегистратору и остальному оборудованию – модему, роутеру, IP-камере, если таковая имеется. Вбиваем ID видеорегистратора, и далее указываем комплектацию нашей системы в директиве «CPU-Режим».

Прежде чем подключать IP-камеру к видеорегистратору, ее необходимо должным образом настроить, присвоив ей свой IP-адрес, отличный указанного по умолчанию, поменять пароль доступа, указать пользователя или группу, назначенный порт подключения, канал и протокол. Для этого используются прилагаемое программное обеспечение или применяются настройки вручную.

Подключение IP-камеры к видеорегистратору происходит через директиву «Настройка-CPU-Цифровые каналы – Добавить», также с пропиской всех данных о камере. После того, как видеорегистратор обнаружил весь комплект камер нашей системы видеонаблюдения, можно переходить к более углубленным настройкам системы оповещения с датчиками движения, которые иногда вмонтированы в камеры.

Размещение камер

Правильным размещением камер можно достигнуть экономии кабеля таковой, что беспроводное наблюдение на участке в 12 соток становится ненадобным. Основной принцип уже описан – 4 на стенках, купольная на крыше. Необходимо еще найти высоту подвеса и угол наклона; это иллюстрирует набросок.

Слева – совершенно плохо: большая мертвая зона под стенкой, и напрасно тратим разрешение камеры на подглядывание за улицой. В центре – можно, но не надо: мертвая зона остается, камера висит очень низковато, а выстрелом либо видном из-за забора можно разбить стекло либо объектив.

А вот справа – оптимум. Полный обзор, и бросок на повреждение вероятен только из просматриваемого места.

Для обзора дачного участка стеновые камеры необходимо расположить попарно с различным наклоном на концах конька крыши; прекрасно, если крыша вальмовая. Картина с дачных камер нужна почетче, чем с домовых – глядеть необходимо достаточно далековато. Но вся система в целом выйдет дешевле, и канал связи может быть послабее: дорогая купольная камера высочайшего разрешения на крыше уже не нужна.

Эти суждения справедливы, если угол обзора расширен, как описано выше, либо вначале составляет 90 и поболее градусов. ДД со вспыхивающей подсветкой располагаются по стенкам около камер, либо, для дачи, 2 под парами камер.

Выбор интернета для видеонаблюдения

Использование интернета для передачи видео и аудио записи предоставляет доступ к просмотру архива и наблюдению за текущей ситуацией на даче из почти любой точки мира и в любое время. При наличии аудио связи и систем дистанционного управления можно повлиять на происходящее.

Слабый сигнал 3G/4G можно усилить с помощью антенны

Способы передачи данных к пользователю и от пользователя одни и те же: проводной или Wi-Fi интернет, мобильные 3G/4G сети. ПО для обслуживания задач существует множество: от специализированного — под конкретную аппаратуру, до универсального, поддерживающего большинство приборов.

Хранение информации в облаке позволяет организовать различный уровень доступа к ней сохраняя конфиденциальность.

Готовые комплекты и решения, со всем необходимым для монтажа и организации процесса, позволяют создать видеонаблюдение на даче через интернет своими руками.

Наиболее простая настройка интернет наблюдения осуществляется с оборудованием на основе технологии Р2Р (равный к равному). Для эффективной работы достаточно навыков общения в интернет. Нет необходимости пробивать у провайдера белый IP адрес, достаточно использовать ID на шильдике видеокамеры или DVR и следовать интуитивно понятной инструкции пользователя. Цены на такие системы выше незначительно.

В отсутствие проводного интернета и слабого сигнала GSM на даче желание использовать сеть для сохранности имущества приводит к покупке усилителей либо изготовлению самопальных антенн. Пошаговых инструкций в сети множество и они вполне пригодны для самостоятельного изготовления, что позволяет создать видеонаблюдение онлайн через интернет своими руками.

Таким образом, организовать видеонаблюдение через интернет на даче сегодня по силам каждому владельцу. Технически, задача не выглядит слишком сложной. В продаже можно найти готовые комплекты с подробными инструкциями по установке и настройке.

Последнее обновление – 11 июля 2022 в 05:56

МЕТОДЫ РЕАЛИЗАЦИИ ОБНАРУЖЕНИЯ ДВИЖЕНИЯ

Программный метод.

Одним из его преимуществ является возможность настройки зоны детекции, позволяющая исключить “проблемные” места (например, ветви деревьев, а также перемещающиеся на границе контролируемой территории автомобили, случайных прохожих и пр.).

Отсюда вытекает еще одно достоинство – минимальный уровень ложных срабатываний подобных устройств.

К недостаткам стоит отнести, прежде всего, цену этого оборудования.

Аппаратный способ.

Прежде всего, он не обладает упомянутой выше гибкостью настроек. Кроме того, практически невозможно добиться полного соответствия областей контроля датчика и камеры, что весьма критично при уличной установке.

Кроме того, такие видеокамеры могут реагировать на конвекционные потоки различного происхождения, например, теплый воздух, поднимающийся от радиаторов отопления.

В ряде случаев сказанное компенсируется невысокой стоимостью подобных устройств.

Таким образом, можно сделать некоторые практические выводы.

Камеры, использующие ИК датчик стоит устанавливать исключительно внутри помещений. Лучше всего они подходят для объектов, приоритетной для которых является задача охраны, то есть – сначала обнаружение несанкционированного проникновения, потом – визуальный контроль ситуации.

Таким образом, они могут использоваться на дачах, загородных домах на время отсутствия хозяев. Для магазинов, офисов и пр. лучше подойдут системы видеонаблюдения, обладающие более широким функционалом видео аналитики.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Основные параметры камер для видеонаблюдения

Перед тем как выбирать конкретные камеры необходимо определить круг задач наблюдения, нужное количество видеокамер и желания относительно их возможностей.

При необходимости контролировать одну зону внутри помещения достаточно выбрать 3G/4G камеру и получить удаленный доступ к наблюдению в любое время.

Камера со встроенным модемом

Если существует необходимость контролировать несколько помещений, периметр участка и часть дороги перед воротами в проводном или беспроводном режиме разнообразие типов и количество камер растет. После определения количества камер для внутреннего и наружного размещения предстоит оценить характеристики конкретных моделей.

Для установки по периметру лучше всего покупать антивандальные камеры. Простые могут разбить хулиганы.

С точки зрения пользователя, основными являются следующие качества:

Аналоговая или цифровая. Картинка аналоговых AHD камер близка по качеству IP, но они дешевле и меньше сбоят, однако цифровые проще адаптируются к интернету

Для наружных приборов важно наличие антивандального корпуса с подогревом, для внутренних — наоборот, без корпуса легче замаскировать. Фокус и угол обзора

Широкоугольные короткофокусные объективы охватывают большую территорию и периметр, идентификация лиц на входе лучше длиннофокусной оптикой с малым углом обзора (до 45 градусов), «вари фокальные» позволяют вручную менять эти параметры, но стоят дорого. Автоматический переход в ночной режим с ИК подсветкой. Отсутствие этой опции в современных камерах редкость. Возможность подключения датчиков движения, звука или задымления для включения оборудования на запись и передачу сообщений о нештатной ситуации. Наличие микрофонов и динамиков или возможность их подключения.

Разнообразие приборов на рынке позволяет ответить на вопрос «как организовать видеонаблюдение на даче через интернет» самостоятельно выбрав укомплектованный набор для видеонаблюдения.

Варианты монтажа

Заключение

Организация видеонаблюдения в квартире – задача вполне посильная для реализации своими руками. Достаточно определиться с типом видеонаблюдения, подобрать оборудование, установить и подключить все устройства.
Готовые системы с полным набором оборудования – оптимальный вариант для самостоятельного монтажа видеонаблюдения.
