Гибкие утепленные воздуховоды для вентиляции: преимущества
От простых гибких утепленные воздуховоды отличаются наличием фабричного слоя теплоизоляции. Это предотвращает замерзание внутри конструкции конденсата, который всегда образуется в системах, находящихся в помещениях с частыми перепадами температур. Гибкая труба изготавливается, как правило, из полиэфирной металлической (чаще всего – алюминиевой) ленты. Жесткость гибким воздуховодам придается за счет применения каркаса из жесткой проволоки.
Изоляционные материалы используются различные: стекловата, полимерные материалы или базальтовая (минеральная) вата. Благодаря гибким утепленным воздуховодам удается сохранить тепло транспортируемого воздуха, когда в этом есть необходимость.
Другими преимуществами гибких воздуховодов с теплоизоляцией можно назвать:
Значительное снижение вибрации. Сочетание мягкости материала и слоя изоляции буквально нейтрализует любые вибрационные волны, которые негативно сказываются на длительности эксплуатации всей системы.
Легкость. Гибкие воздуховодные рукава имеют меньший вес по сравнению с жесткими трубами, поэтому их транспортировка и монтаж требуют меньших силовых усилий.
Простота монтажа. Для установки гибкого воздуховода требуется минимум фасонных элементов. Для увеличения длины могут потребоваться лишь вставки-удлинители. Гибкость материала позволяет избежать применение угловых отводов.
Низкий уровень шума. Вентиляционный канал, покрытый слоем изоляции, практически не пропускает шумы, которые создаются при передвижении воздушных масс по трубе. Особенно этот фактор актуален для рукавов из металла, так как они считаются самыми «шумными».
Долгий срок службы. Даже самые тонкостенные гибкие воздуховоды демонстрируют достаточно длительный эксплуатационный срок.
Огнестойкость. Изоляция из невозгораемых материалов препятствует возможному воспламенению воздуховодного канала и распространению огня
Это очень важно, так как на производственных площадях нередко именно неутепленный воздуховод становится причиной пожара.
Легкость воздуховодов обусловлена каркасом из металлической проволоки
Утепление воздуховодных каналов может быть внутренним или внешним. Последний вариант считается наиболее приемлемым, так как в таком случае не меняется сечение воздуховода и исключается вероятность распространения бактерий внутри рукава.
Виды воздуховодов из оцинковки
Разнообразие оцинкованных воздуховодов обусловлено рядом технических характеристик, которыми наделяются изделия в процессе производства. Так выделяют следующие виды изделий:
- По форме поперечного сечения: прямоугольные или круглые.
- По типу шва: сварные и фальцевые.
- По направлению шва: спирально-навивные и прямошовные.

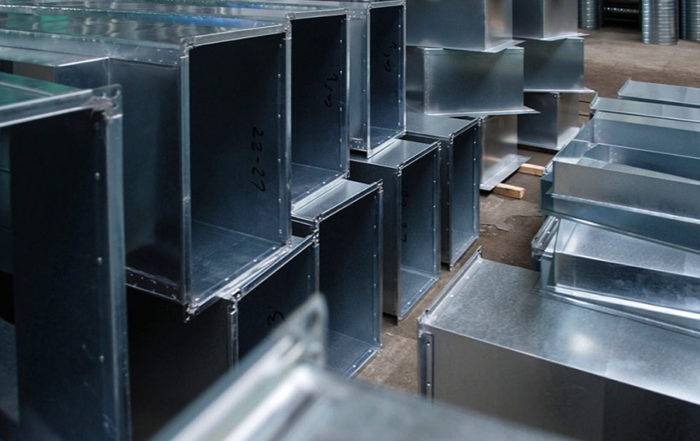

Прямоугольные и круглые
| Стальной воздуховод круглый | Стальной воздуховод прямоугольный | |
| Аэродинамика | Равномерное распределение воздуха и, как следствие, улучшенная аэродинамика. | Высокое аэродинамическое сопротивление |
| Скорость перемещения воздушной массы | Высокая. | Низкая. При больших размерах контура требуется принудительная циркуляция воздуха. |
| Коэффициент шума | Хорошие шумопоглащающие свойства из-за отсутствия эффекта турбулентности. | Требуется качественная звукоизоляция. |
| Требования к уходу | Высокая скорость движения воздуха предотвращает оседание частиц грязи и пыли в трубопроводе. | Требует проведения периодической очистки трубопровода. |
| Расчётные данные | Форма сечения затрудняет проведение расчёта данных по площади конструкции. | Прямоугольная конфигурация облегчает проведение расчётов. |
| Монтаж | Изделия легче и не требуют усиленных креплений. Экономия времени и низкие трудозатраты. | Тяжесть конструкции требует обустройства надёжных фиксаторов. |
| Стоимость | Дешевле в среднем на 30%. Минимальные затраты на перевозку, хранение, монтаж и теплоизоляцию. | В виду высокой эстетичности отпадают затраты на маскировку и декорирование магистрали. |
Прямошовные и спирально-навивные

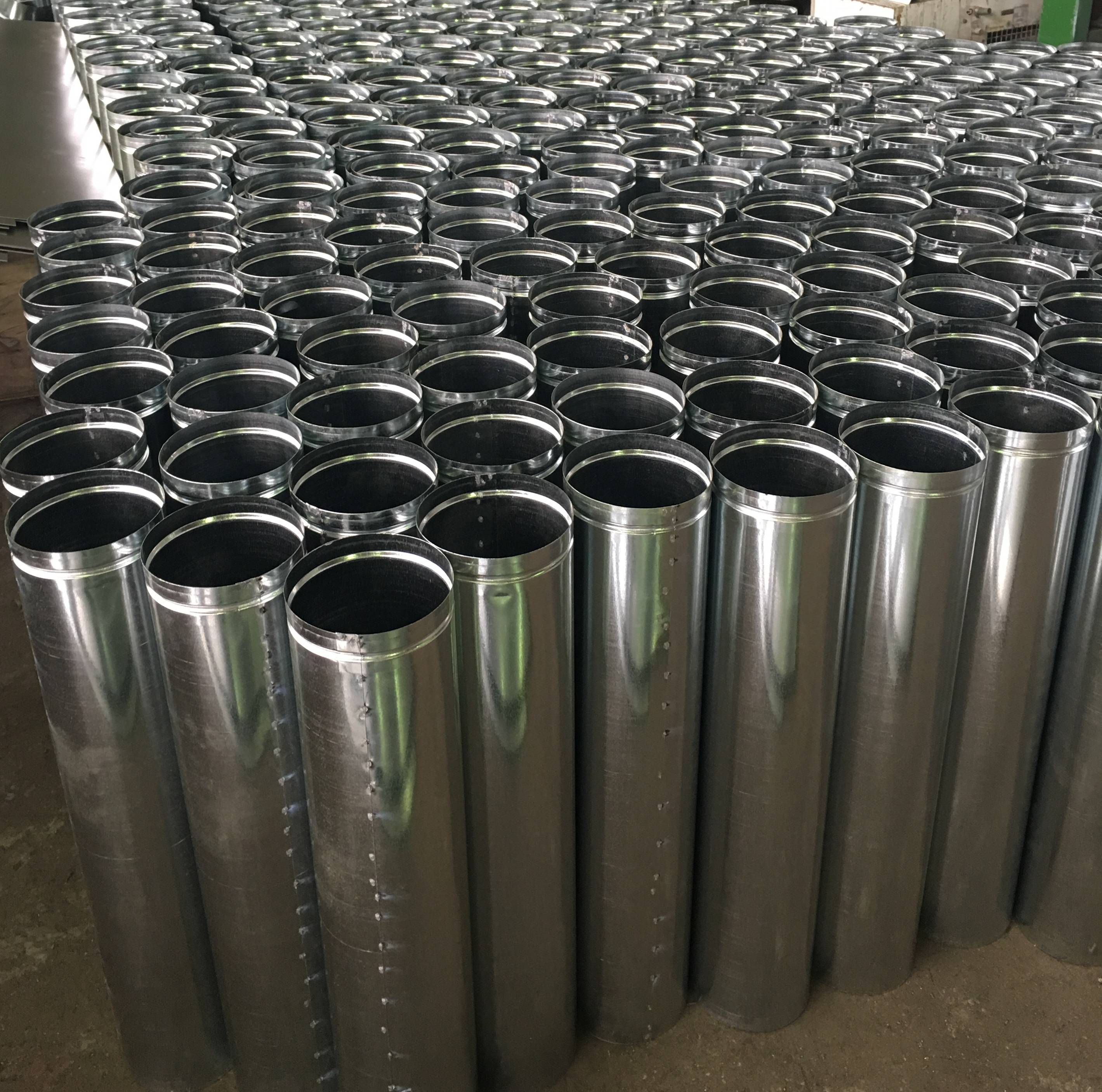

Прямошовные изготавливаются путём загиба листа оцинкованной стали в круглую или прямоугольную трубу. Такая технология удешевляет продукцию, но она же ограничивает её длину, что увеличивает количество соединительных элементов трубопровода.

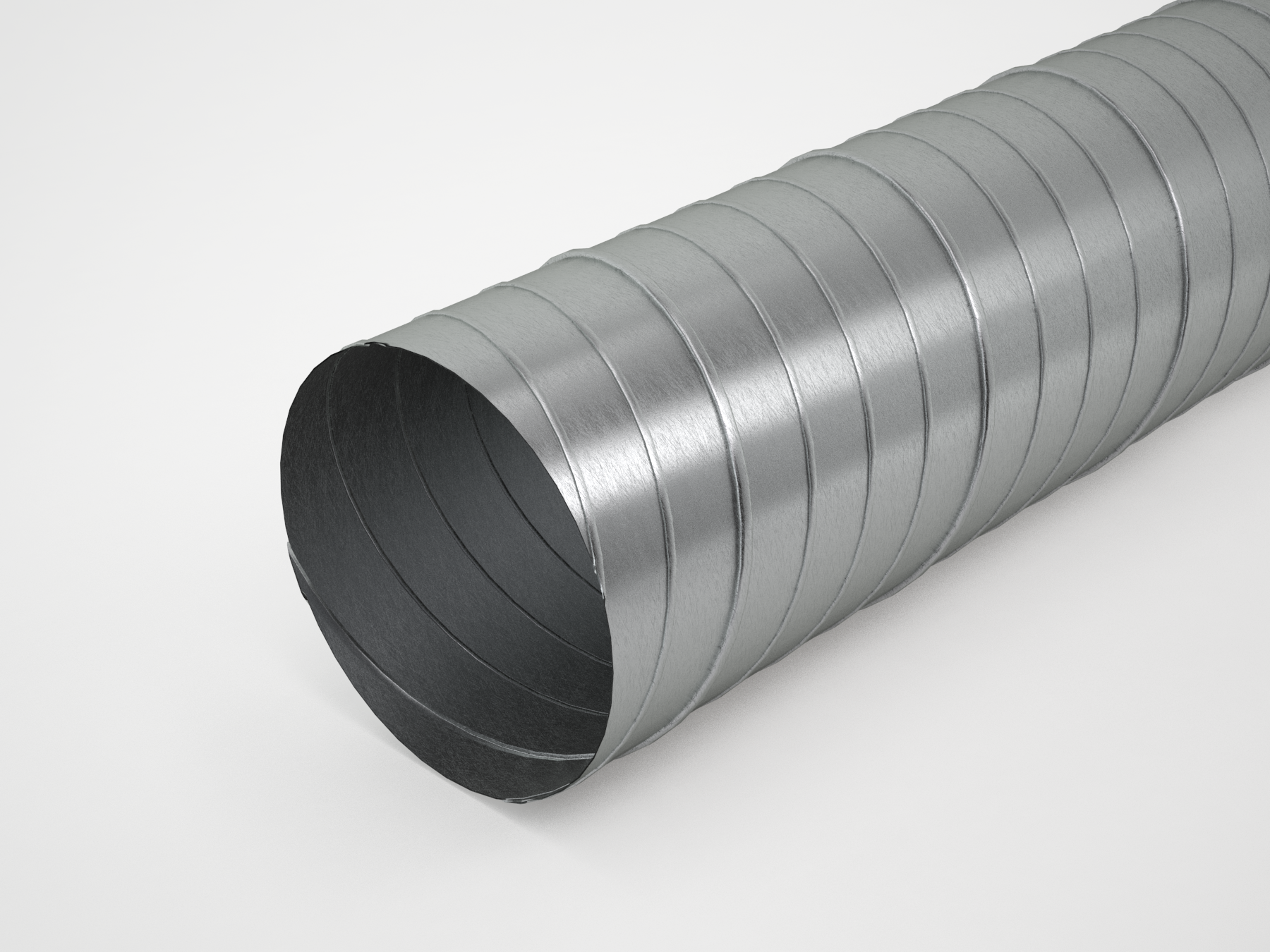

Спирально-навивные (спирально-замковые или спирально-сварные) воздуховоды скручиваются из тонкой металлической ленты. При этом шов идёт по спирали и играет роль ребра жёсткости, что увеличивает прочность трубы, а при использовании метода сварки обеспечивает её герметичность.
Спирально-навивные воздуховоды характеризуются:
- меньшим весом;
- повышенной герметичностью;
- небольшим количеством стыковых элементов;
- увеличенной скоростью движения воздушной массы, т.к. спиральная форма создаёт дополнительное вращение в замкнутом контуре;
- пониженным уровнем шума.
Герметичность и плотность
Герметичность и давление — показатели, определяющие в итоге эффективность и стоимость вентиляционного контура. Негерметичная магистраль снижает качество воздухообмена и влечёт за собой необоснованное завышение мощности насосного оборудования, увеличение расходов на энергоносители, а также приводит к скапливанию конденсата внутри труб.
Выделяют 3 класса герметичности воздуховодов:
- A (низкий). Воздухопроницаемость от 1,35 до 0,45 л/сек/м².
- B (средний). Воздухопроницаемость от 0,45 до 0,15 л/сек/м².
- C (высокий). Воздухопроницаемость менее 0,15 л/сек/м².
По коэффициенту внутреннего давления (плотности) различают:
- Н-модели (нормальное давление). Предназначены для систем вентиляций и дымоотведения объектов, относящихся к категории пожароопасности класса «В» и «Г». Не требуют сильной герметизации, т.к. допускают определённый процент утечки. В качестве герметика обычно используются резиновые уплотнители.
- П-модели (плотные). Устанавливаются на объектах, оборудованных мощным насосным оборудованием и относящихся к категории пожаро- и взрывоопасных. Характеризуются 100%-ной герметичностью шовных соединений и наличием герметичного замка в местах стыка элементов между собой.
Методы декорирования трубы от вытяжки
Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.
Для этого существует несколько способов:
- Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
- Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
- Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
- Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
- Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
- Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
- Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.
Принцип классификации воздуховодов
Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.
Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.
Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.
Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.
Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.
Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.
Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м
У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.
К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.
Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.
Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим
Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.
Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.
Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.
Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.
Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.
Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.
а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка
Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.
Преимущества сварных воздуховодов
Для производства сварных изделий мы используем высококачественные стали, из которых изготавливаются элементы требуемых типоразмеров. После того, как формовка будущего воздуховода закончена, образовавшиеся стыки завариваются внахлест или встык, в зависимости от задач системы, где будет использоваться воздуховод. Такой шов отличается ровной поверхностью, однородной плотностью и высокой механической прочностью.
К другим достоинствам предлагаемых нами воздуховодов из сварной стали относятся следующие их особенности:
- высокая степень герметичности;
- малое аэродинамическое сопротивление, обеспечивающее эффективность и тишину работы всей вентиляционной системы;
- возможность использования в условиях экстремально высоких температур и давлений;
- высокая жесткость и механическая прочность конструкции;
- простота монтажа и обслуживания.
На нашем заводе, вы можете заказать и купить все необходимое для сооружения вентиляционной системы, системы аспирации, дымоудаления, включая переходники, угловые элементы, тройники и т.д.
Гибкие и жесткие изделия
Существует множество различных видов воздуховодов для вытяжки на кухне. Например, все изделия можно классифицировать по материалам, из которых они изготовлены. От этого качества напрямую зависит конечная стоимость продукции, а также ее эксплуатационные характеристики. Однако это далеко не единственный фактор, по которому разделяют воздухопроводы.
Все виды конструкции делятся на 2 типа:
- Гибкие — можно размещать под различными углами. При необходимости их допустимо сжимать или растягивать (конечно же, в пределах разумного). Однако следует учитывать, что слабо вытянутый воздуховод гораздо лучше сопротивляется воздушным потокам. Это способствует снижению эффективности вентиляционной системы в целом. Подобные конструкции зачастую производят из алюминия. Основной недостаток заключается в том, что специалисты не советуют делать гофрокороб длиной более 3 м. Это обусловлено тем, что каждый лишний метр будет снижать производительность системы на 10%.
- Жесткие конструкции характеризуются простотой сборки. Кроме того, внутренняя поверхность таких изделий гладкая и ровная. Цена на эти модели гораздо выше, однако их положительные свойства оправдывают стоимость.
Преимущества оцинкованных воздуховодов круглого сечения
Оцинкованные трубы, использующиеся для создания систем вентиляции с круглыми вентиляторами и другими элементами системы, имеют ряд преимуществ. Среди них особо стоит отметить:
- Экономию средства – это проявляется во многих аспектах, начиная от монтажа и заканчивая стоимостью изделия. Благодаря простоте и прочности конструкции круглых воздуховодов для их установки потребуется меньшее количество рабочих. Их обслуживание также сопряжено с минимальными тратами. Кроме того, для монтажа таких труб вам потребуется меньшее количество опор и соединительных элементов;
- Расходные материалы – уплотнение круглых труб из оцинкованной стали требует меньшее количество «расходников». Их обслуживание также обойдется гораздо дешевле;
- Сохранение воздушных масс – из экономии средств выходят лучшая производительность. Благодаря доступной цене вы сможете осуществить построение разветвленной системы вентиляции, улучшив проток воздуха и сделав его более равномерным;
- Бесшумность – в сравнении с воздуховодами прямоугольного сечения, круглые работают гораздо тише, поэтому и используются в жилых помещениях и зданиях социальной направленности (школы, детсады, больницы и др.);
- Защита от влаги – специальное покрытие стали позволяет защитить материал от коррозии, которая может развиться вследствие использования труб в помещениях с повышенной влажностью или образования конденсата;

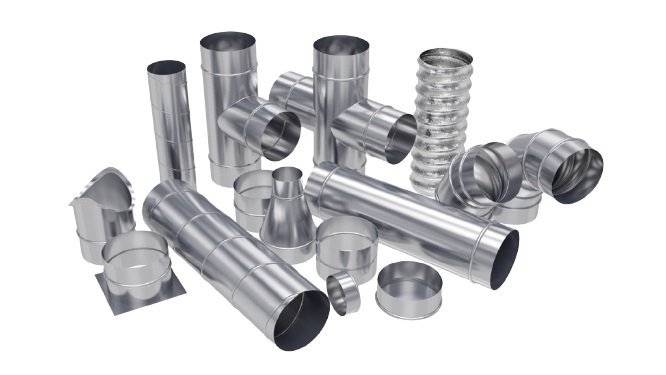

- Широкий выбор аксессуаров – для более удобного использования круглых труб производители выпускают различные переходники и другие аксессуары со смежным сечением. Это позволит спрятать систему вентиляции и обойти любое препятствие, прокладывая путь в ограниченном пространстве;
- Прочность – всего один сварной шов предопределяет прочность изделия, которое изготовлено из высококачественной стали, стойко выдерживающей вибрацию от работы канального вентилятора и механические воздействия
Что необходимо знать для монтажа качественной вентиляции
Вентиляция — сложная инженерная система, на производительность которой влияют любые мелочи:
- длина воздуховода не должна превышать 3 м — иначе работоспособность линии будет снижаться на 15% с каждым лишним метром;
- понизить производительность способны и повороты, каждый из них — на 10%;
- избегайте образования тупых углов при поворотах линии — они нарушают механизм естественного оттока воздуха;
- для устранения обратной тяги в воздуховоды монтируют обратные клапаны;
- место выхода вентиляционного стояка на крышу утепляют, чтобы избежать образования конденсата в холодное время года;
- вентканал на кухне располагают рядом с местом для плиты.
Вентиляционные воздуховоды оцинкованные
Диапазон температур эксплуатации воздуховодов оцинкованных находится между -40 и +80 градусов. Диапазон расширяется с ростом массовой доли цинка в защитном слое. Цинковый слой является барьером для ускорения окисления железа при росте температур окружающей среды. Поэтому оцинкованные воздуховоды обладают различной коррозионной прочностью в зависимости от качества оцинкованного слоя металла, из которого изготавливаются.
В строительстве чаще всего для вентиляционных систем используют металлические прямоугольные, квадратные и круглые воздуховоды из оцинкованной стали. Менее востребованы пластиковые, алюминиевые гофрированные, тканевые воздуховоды. Для специальных систем дымоудаления изготавливают воздуховоды из черной стали. Воздуховоды оцинкованные выпускаются на нашем производстве разных форм сечений.
Совет. При выборе формы воздуховодов не упускайте из вида все плюсы и минусы и особенности конструкции изделий. Например, круглые оцинкованные воздуховоды, имея более простой и экономичный дизайн, выгодную аэродинамику, удобство и невысокую стоимость монтажа, ограничены в применении по высоте помещений. Сомневаетесь в выборе воздуховодов – звоните нашим специалистам.
Материалы, используемые для производства каналов воздухообмена
Современное производство базируется на нескольких материалах. Если быть точнее, то на трех: стали, алюминии и пластике. У каждого из них есть свои плюсы и минусы, на которых стоит остановиться детальнее.
Сталь
Главный компонент – нержавеющая или оцинкованная сталь. Что касается домашнего кухонного применения, то востребованы главным образом оцинкованные решения. Впрочем, изделия данного типа с каждым днем становятся все менее популярнее среди потребителей, спрос на них падает.
Воздуховод из нержавеющей стали
У материала есть несколько очевидных достоинств:
- Абсолютная ровная и гладкая поверхность (как внутренняя, так и наружная части). Воздухообмен скоростной, мелкие частички копоти и жира не застревают, не накапливаются.
- Прекрасно противостоят высокой температуре. В окружающее пространство не выделяется никаких вредных примесей, испарений.
- Вытяжные воздуховоды относятся к изделиям бюджетного сегмента.
У стальной продукции есть несколько недостатков, как и у любой другой продукции. Особого внимания заслуживают лишь несколько из них.
Стальные воздуховоды не лишены определенных недостатков
- Характеризуются существенным (если сравнивать с пластиковыми) весом. Для фиксации у стены требуется ряд дополнительных элементов крепления.
- Дополнительно потребуются герметики, обезжиривающие составы.
- Для сбора конструкции сложной формы, может потребоваться резка труб.
- В процессе эксплуатации громко шумят.
Эти недостатки с лихвой нивелируются преимуществами и удобством использования изделий.
Пластик (стекловолокно, ПВХ, полиэтилен)
Вытяжка для кухни с воздуховодом изготовленным из пластика удерживает лидирующие позиции на рынке, ввиду высокой популярности. Речь идёт о круглых или прямоугольных решениях. Что касается круглых труб, то их ключевое преимущество –высокая скорость монтажа. А вот прямоугольные изделия выглядят очень эстетично.
У пластикового воздуховода есть несколько плюсов:
- Небольшой вес.
- Пространство в канале гладкое. Внутри системы не скапливается жир, грязь и копоть.
- В процессе эксплуатации ПВХ-трубы не ржавеют.
- Простота монтажа. Со сборкой конструкции не возникает проблем даже у неопытных мастеров. Можно собрать конструкцию любого размера, сложности, конфигурации.
- Пластиковый воздуховод не издает шума или вибраций.
- Доступная цена.
Без недостатков дело не обошлось. Но их всего ничего, если проводить сравнение с изделиями из других материалов.
- Грамотный монтаж возможен исключительно при наличии соединительных элементов, переходников, муфт.
- При высокой температуре возможны деформации, выделение токсичных веществ в помещение.
Пластик лучше всего подходит для вытяжки на кухне, ввиду доступности, конструктивной надёжности и простоты установки.
Алюминий
Не менее популярными в 21 веке остаются алюминиевые решения. Материал применяют для производства гофрированных труб под воздуховоды. К плюсам традиционно причисляют:
- Устойчивость к нагреванию.
- Универсальность материала обуславливает простоту его монтажа.
- Низкая стоимость.
Алюминиевые гофрированные воздуховоды
Они также не лишены некоторых недостатков. Подробнее хотелось бы остановиться на нескольких.
- Алюминиевый воздуховод для кухонной вытяжки смотрятся не слишком красиво, потому их часто декорируют защитным кожухом.
- Высокая вероятность накопления конденсата из-за того, что алюминий является теплопроводящим материалом.
- Механические изделия уступают стальным по прочности, что очевидно. Материал предрасположен к деформациям.
Вытяжка для кухни с воздуховодом из какого материала – один из главных критериев. К их выбору подходят со всей полнотой ответственности
Помимо этого, акцентируется внимание на форме каналов
Преимущества и недостатки пластиковых вентиляционных труб для вытяжки
Без сомнения, плоские пластиковые воздуховоды являются очень популярными для использования в жилых непромышленных помещениях. Здесь следует выделить следующие положительные свойства таких изделий:
- ввиду отсутствия в них подверженных окислению элементов, пластиковые проводы не страдают от коррозии. Эта особенность значительно упростила работу проектировщиков, упраздняя необходимость предусматривать дополнительные системы защиты. Стойкость к окислению делает саму конструкцию и процесс ее монтажа более простыми;
- снижение стоимости: ПВХ вентиляционные трубы значительно (порой в 2-3 раза) дешевле металлических аналогов;
- гладка внутренняя поверхность способствует максимальному воздухопотоку и не требует периодической чистки;
- возможность нарезать части провода на месте установки, и широкий ассортимент различных фитингов значительно упрощают сборку и монтаж конструкции;
- не токсичность и полная безопасность как для человека, так и для окружающей среды.8.
Наряду со всеми перечисленными преимуществами есть у гибких ПВХ-воздуховодов и один существенный недостаток: низкая сопротивляемость огню.
Цены на изготовление
| Нержавейка 0,5мм | Цена/руб |
| Воздуховод (кр. / AISI 430) | 2870 p. |
| Фасонка (кр. / AISI 430) | 2700 р. |
| Нестандарт (кр. / AISI 430) | 3500 р. |
| Металл 0,7мм | Цена/руб |
| Спиралка (кр.) | 1 020 р. |
| Возд. прямошовный (кр.) | 1 460 р. |
| Металл 0,8мм | Цена/руб |
| Спиралка (кр.) | 1 135 р. |
| Возд. прямошовный (кр.) | 1 650 р. |
| Металл 0,9мм | Цена/руб |
| Спиралка (кр.) | 1 300 р. |
| Возд. прямошовный (кр.) | 1 900 р. |
| Металл 1,0мм | Цена/руб |
| Спиралка (кр.) | цена по запросу |
| Возд. прямошовный (кр.) | цена по запросу |
Воздуховоды прямошовные
Цены в таблице с учетом НДС 20%
| Ф (мм) L=1250мм | 0,5 мм | 0,7 мм |
| 100 | 432 ₽ | 573 ₽ |
| 125 | 540 ₽ | 717 ₽ |
| 140 | 605 ₽ | 803 ₽ |
| 150 | цена по запросу | цена по запросу |
| 160 | 691 ₽ | 917 ₽ |
| 180 | 778 ₽ | 1 032 ₽ |
| 200 | 864 ₽ | 1 147 ₽ |
| 225 | 972 ₽ | 1 290 ₽ |
| 250 | 1 080 ₽ | 1 433 ₽ |
| 280 | 1 210 ₽ | 1 605 ₽ |
| 315 | 1 361 ₽ | 1 806 ₽ |
| 355 | 1 533 ₽ | 2 035 ₽ |
| 400 | 1 728 ₽ | 2 293 ₽ |
| 450 | 1 944 ₽ | 2 580 ₽ |
| 500 | 2 160 ₽ | 2 867 ₽ |
| 560 | цена по запросу | цена по запросу |
| 630 | цена по запросу | цена по запросу |
| 710 | цена по запросу | цена по запросу |
| 800 | цена по запросу | цена по запросу |
| 900 | цена по запросу | цена по запросу |
| 1000 | цена по запросу | цена по запросу |
| 1120 | цена по запросу | цена по запросу |
| 1250 | цена по запросу | цена по запросу |
| 1400 | цена по запросу | цена по запросу |
| 1500 | цена по запросу | цена по запросу |
Воздуховоды прямошовные
Цены в таблице с учетом НДС 20%
| Ф (мм) L=1250мм | 0,8 мм | 0,9 мм |
| 100 | 648 ₽ | 746 ₽ |
| 125 | 717 ₽ | 933 ₽ |
| 140 | 803 ₽ | 1 045 ₽ |
| 150 | цена по запросу | цена по запросу |
| 160 | 917 ₽ | 1 194 ₽ |
| 180 | 1 032 ₽ | 1 343₽ |
| 200 | 1 147 ₽ | 1 492 ₽ |
| 225 | 1 290 ₽ | 1 679 ₽ |
| 250 | 1433 ₽ | 1 865 ₽ |
| 280 | 1 605 ₽ | 2 089 ₽ |
| 315 | 1 806 ₽ | 2 350 ₽ |
| 355 | 2 035 ₽ | 2 649 ₽ |
| 400 | 2 293 ₽ | 2 985 ₽ |
| 450 | 2 580 ₽ | 3 358 ₽ |
| 500 | 2 867 ₽ | 3 731 ₽ |
| 560 | 3 211 ₽ | 4 178 ₽ |
| 630 | 3 612 ₽ | 4 701 ₽ |
| 710 | 4 071 ₽ | 5 298 ₽ |
| 800 | 4 587 ₽ | 5 969 ₽ |
| 900 | 5 160 ₽ | 6 715 ₽ |
| 1000 | 5 733 ₽ | 7 461 ₽ |
| 1120 | 6 421 ₽ | 8 357 ₽ |
| 1250 | 7 167 ₽ | 9 327 ₽ |
| 1400 | цена по запросу | цена по запросу |
| 1500 | цена по запросу | цена по запросу |
Воздуховоды прямошовные нерж. AISI 430
Цены в таблице с учетом НДС 20%
| Ф (мм) L=1250мм | 0,5 нерж. |
| 100 | 1 127 ₽ |
| 125 | 1 409 ₽ |
| 140 | 1 578 ₽ |
| 150 | цена по запросу |
| 160 | 1 803 ₽ |
| 180 | 2 029 ₽ |
| 200 | 2 254 ₽ |
| 225 | 2 536 ₽ |
| 250 | 2 818 ₽ |
| 280 | 3 156 ₽ |
| 315 | 3 550 ₽ |
| 355 | 4 001 ₽ |
| 400 | 4 508 ₽ |
| 450 | 5 072 ₽ |
| 500 | 5 635 ₽ |
| 560 | цена по запросу |
| 630 | цена по запросу |
| 710 | цена по запросу |
| 800 | цена по запросу |
| 900 | цена по запросу |
| 1000 | цена по запросу |
| 1120 | цена по запросу |
| 1250 | цена по запросу |
| 1400 | цена по запросу |
| 1500 | цена по запросу |

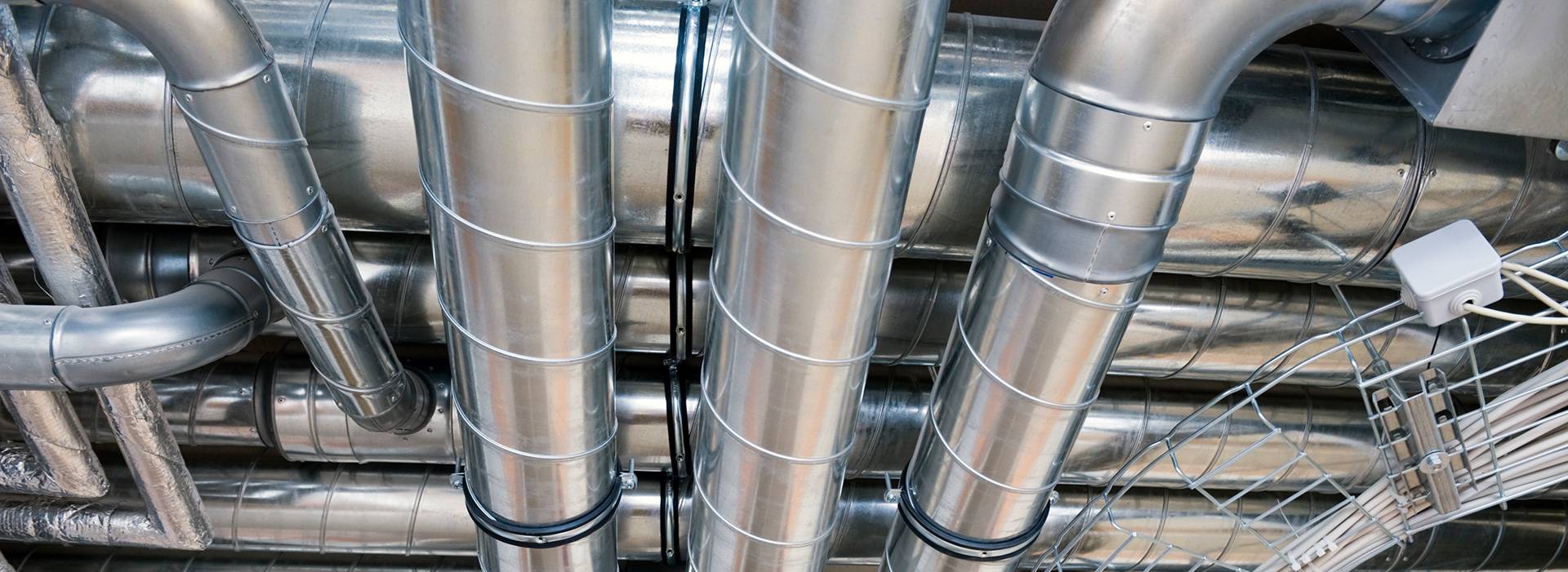

Монтаж вентиляционной сети
Важно проводить монтаж воздуховодов вентиляции, полностью соблюдая установленные нормативы и правила. При установке вентиляционной сети необходимо:
- осуществить заземление;
- избегать провисаний;
- полностью растягивать гибкие трубы;
- на поворотах обеспечивать радиус не менее 2 диаметров трубы;
- при пересечении стены применять металлические гильзы и переходники;
- в подвалах, цокольных этажах, конструкциях из бетона, на вертикальных трассах более двух этажей используются жесткие трубы.
Необходимым этапом монтажа является соединение вентиляционных воздуховодов посредством специальных элементов.
В качестве соединительных деталей применяются:
- крестовины;
- многообразные тройники;
- особые муфты;

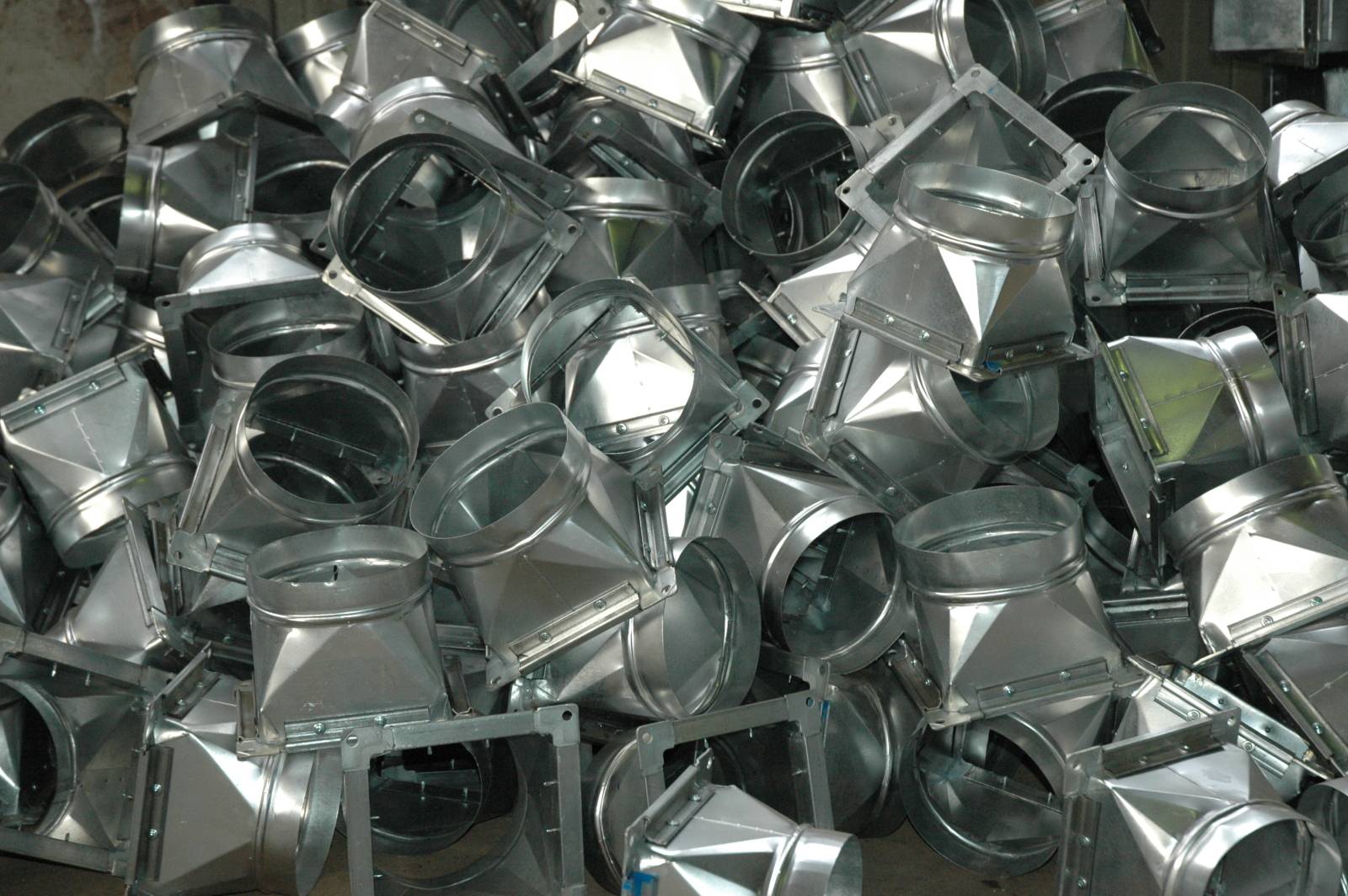

- разнообразные переходники.
Широкий выбор современных воздуховодов различных типов, сопутствующих деталей позволяет быстро и эффективно осуществить монтаж вентиляционной сети.
Назначение и принцип работы

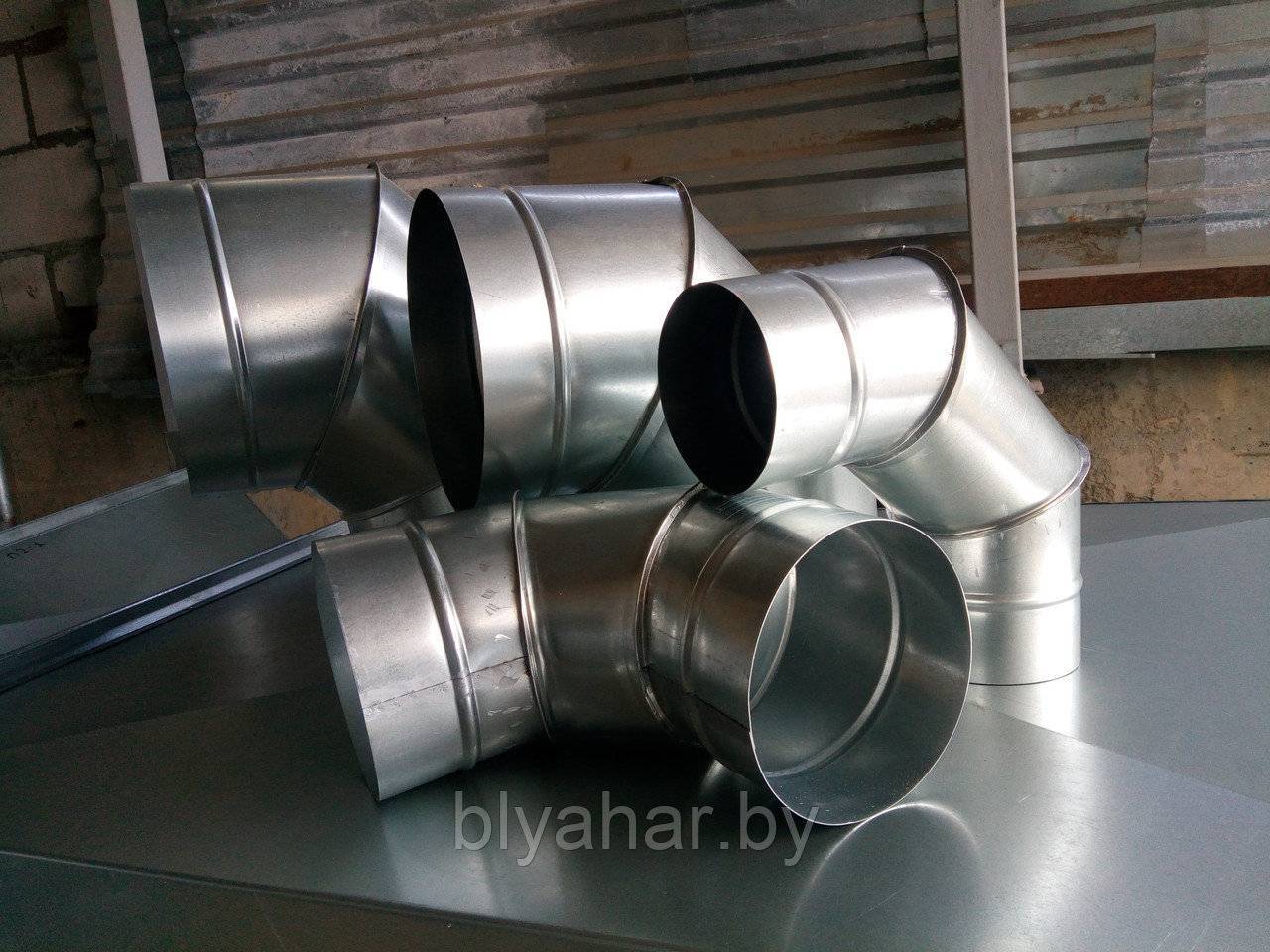

В отличие от оцинкованных, отводы из черной стали более жесткие и устойчивые к повышенным температурам. Поэтому их используют для систем дымоудаления, где продукты горения выводятся в атмосферу силой воздушной тяги.
В аспирационных каналах при помощи вентиляторов через воздуховоды производится удаление пыли и других вредных частиц из зон загрязнения на промышленных предприятиях.
В вентиляции трубам из стали отдают предпочтение при транспортировке агрессивных газовых смесей, оборудовании уличных частей коммуникаций. Вентилирование происходит как естественным путем, основанным на перепаде температур, так и принудительным способом под воздействием вентиляторных аппаратов.
Нормативные расстояния
Крепление воздушных каналов производится к разным поверхностям:
- потолочная плита
- потолочные фермы или несущие элементы, закрепленные на них
- стены
- пол
При установке системы необходимо соблюдать следующие нормативы:
- расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
- расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
- от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
- расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
- все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания
Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен. Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.
Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.
Организация вентиляции воздуха на кухне
При выборе вытяжки на кухню необходимо принять решение, как именно будут удаляться неприятные запахи и испарения – рециркуляцией воздуха или посредством отвода газов в вентиляционный канал. Как первый, так и второй вариант имеет свои преимущества и недостатки. Стоит добавить, что большинство современных устройств может работать в обоих режимах, однако при отсутствии вент канала работать они смогут только на рециркуляцию.
В вытяжках без воздуховода вентилятор всасывает и пропускает воздух через фильтры, тем самым очищая его. Потребители, которые выбирают этот класс устройств, зачастую руководствуются низкой ценой и простотой монтажа. Однако их существенными недостатками являются необходимость периодической замены фильтров и довольно низкая производительность.
3D-модель проекта вентиляционной системы
Вторым вариантом является работа устройств в режиме отвода воздуха. При этом газ также всасывается вентилятором, затем пропускается через жироулавливатель и выбрасывается в шахту вентиляции. Такой подход более эффективен, однако требует более трудоемкого монтажа и дополнительных затрат на организацию отвода. Канал должен быть герметичным, рекомендуется также установка клапана, отсекающего приток воздуха с улицы в помещение.
После подбора пластикового воздуховода для вытяжки на кухне купить его можно по выгодной цене напрямую у производителя.
Конструкция
По конструкционному исполнению воздуховоды домов и других помещений делятся на:
- Фальцевые (прямошовные);
- Спирально-навивные;
- Спирально-сварные.
Воздуховоды прямошовные производят из листовой стали с различными показателями толщины. Модели прямоугольного сечения оснащены швом на сгибе, что позволяет сделать конструкцию более жесткой.
Материалом для спирально-навивных воздуховодов служат стальные ленты со специальным покрытием для защиты от коррозии. Они изготавливаются двумя способами: в ленту и в кольцо. Второй вариант, несмотря на затратность, является более качественным.
Спирально-сварные воздуховоды производят из тех же антикоррозийных стальных лент. Прочность шва достигается нахлестовой сваркой.
Заключение
Мы прощаемся с нашим уважаемым читателем и надеемся, что наш краткий обзор по герметичности воздуховодов поможет ему разобраться в необходимости герметизации вентиляции, способах уплотнения и классификации воздухопроводов.
Источники
- https://RSVgroup.ru/ventilyatsiya/montazh-vozduhovodov.html
- https://mossklad.ru/_ARTICLE/Proizvodstvo_vozduhovodov
- https://climatcon.ru/katalog/vozduhovodyi/
- https://vent.center/ventiliaciya/vozduhovody/tryba-kryglaya/
- https://vektorvent.ru/articles/klass-germetichnosti-vozduhovodov/
- https://TopVentilyaciya.ru/ventilyaciya/vozduhovody-iz-otsinkovannoj-stali.html
- https://vs-vent.ru/7-vozduhovody-ocinkovannye.html
- https://www.pcventas.ru/articles/tolshhina-stali-u-ventiljacionnyh-vozduhovodov/
- https://vseotrube.ru/ventilyatsiya-i-dymohod/klassy-germetichnosti-vozduhovodov
