Вентиляционные трубы: обзор, размеры, материалы, виды

Воздуховоды из нержавеющей стали

Выбор материала воздуховода обусловлен в первую очередь условиями, в которых он будет функционировать и характеристиками транспортируемой среды. В вентиляционных системах промышленных объектов часто находят применение воздуховоды из нержавеющей стали. Основной причиной является их способность наиболее успешно противостоять воздействию агрессивных сред, характерному для производственных объектов.

Особенности и преимущества воздуховодов из нержавеющей стали

Для производства воздуховодов из нержавейки используют хромистые, хромоникелевые и хромомарганцевоникелевые стали. Наиболее распространенные марки AISI 316, AISI 430, AISI 304. Их общим характерным признаком является высокое содержание хрома (более 12%), образующего защитный оксидный слой на поверхности материала. Именно это обеспечивает основное достоинство воздуховодов из нержавейки – высокую степень защиты от коррозии, в том числе в агрессивной среде. Материал также отличается отличными гигиеническими качествами – отсутствие пор и трещин на поверхности не позволяет распространяться микроорганизмам.

К числу основных преимуществ воздуховодов из нержавеющей стали также относятся:

отнести: высокую механическую прочность и жесткость (600 Н/мм²);
термостойкость (до 600 ºС);
эстетичный внешний вид;
длительный ресурс (до 50 лет).

Из нержавейки производятся круглые и прямоугольные воздуховоды с толщиной стенок 0,6–1 мм. Стандартная длина прямого участка 1250 мм, но при необходимости на заказ могут быть изготовлены изделия других размеров.

Сферы применения нержавеющих воздуховодов

Наиболее широкое применение нашли в химической, нефтехимической, медицинской и пищевой промышленности, а также в других отраслях, для производственных помещений которых характерно наличие агрессивных сред. Их часто монтируют в медицинских учреждениях и на предприятиях общественного питания, на которых действуют строгие санитарные нормы.

Установка воздуховодов из нержавейки целесообразна в тех случаях, когда необходима повышенная стойкость к коррозии и механическим нагрузкам. К примеру, когда часть вентиляционной системы расположена снаружи здания. Они прекрасно подходят для использования в системах дымоудаления, так как способны выдерживать высокую температуру. По той же причине их обычно устанавливают в помещениях с высокой пожароопасностью.

В «Капитель вент» вы можете купить воздуховоды из нержавеющей стали различных марок, изготовленные по стандартным индивидуальным размерам с доставкой по всей России.

Типы воздуховодов

В качестве трасс для движения воздушных масс используют специальные каналы – воздуховоды. Как правило, это трубы, которые принято различать по форме, жесткости и материалу изготовления.

Форма сечения

Наиболее часто применяются круглые или квадратные воздухопроводы. Иногда из-за характеристик помещения возможна установка лишь плоских каналов. В этом случае используются овальные, полученные на специальном оборудовании путем сжатия круглых труб. Часто в условиях ограниченного пространства устанавливаются прямоугольные изделия небольшой высоты, но достаточно широкие, чтобы площадь сечения соответствовала требуемым характеристикам.

Круглые вентиляционные каналы отличаются от квадратных меньшей себестоимостью, небольшим весом, лучшей аэродинамикой – в них меньше препятствий для воздухообмена. Достоинствами также являются высокая герметичность, тихая работа и несложный монтаж. Преимущество прямоугольных труб в экономии пространства – для небольших помещений они просто незаменимы.

Жесткость

По этому признаку различают гибкие, полужесткие и жесткие воздуховоды. Первые делятся на каркасные и бескаркасные и изготавливаются в виде круглого гофрорукава. Они используются для сборки небольших воздухораспределительных систем, вместо угловых отводов или в качестве соединителя отдельных участков вентиляционных каналов. Гибкие трубы могут гнуться в любом направлении, а также многократно растягиваться и сжиматься, не теряя свойств. В качестве каркаса обычно выступает стальная спираль, для обшивки которой применяются полимерные, синтетические материалы или алюминиевая лента. В конструкции таких труб может использоваться теплозащитная или шумопоглощающая изоляция.

Для полужестких воздуховодов характерно двухстороннее алюминиевое покрытие с внутренней прослойкой из минеральной ваты. Они имеют такой же проволочный каркас. Еще один вариант – труба, свернутая из алюминиевого штрипса. Её можно растянуть и придать необходимую конфигурацию только один раз. Хороша такая конструкция тем, что выдерживает нагрев до 700 градусов и может использоваться в системах дымоудаления.

Жесткие воздуховоды обладают гладкой внутренней поверхностью и отличаются высокими аэродинамическими характеристиками

К тому же они прочны и обеспечивают хорошую герметичность стыков, что особенно важно для вентиляции в промышленных помещениях с вредным производством. Бывают прямошовными и спирально-навивными

Материал

Как уже было сказано, для изготовления воздушных каналов используются металлические листы с различными характеристиками:

Для относительно холодного (до 80 градусов) и сухого (не более 60% влажности) воздуха подойдут трубы из тонкого железа – 0,5-1,0 мм. Это может быть холоднокатаная оцинкованная или горячекатанная сталь.
Для более высоких температур и показателей влажности будут уместны конструкции из нержавеющей или углеродистой стали. Толщина стенок таких воздуховодов от 1,5 до 2,0 мм.
Если предстоит сборка системы в производственных помещениях с сильной запылённостью, а также при наличии химически агрессивных газов и паров, применяют изделия из алюминиевых сплавов, металлопласта, углеродистой стали. Конструкции вытяжной вентиляции в таких случаях должны иметь защитное покрытие.

Также встречаются пластиковые изделия (из ПВХ или полипропилена) и воздуховоды из стеклоткани.

Изоляция

В качестве защиты от выпадения конденсата либо для снижения теплоотдачи вентиляционные каналы обшивают изоляционным материалом: минеральной каменной ватой, вспененным полиэтиленом, каучуком и другими.

В жилых помещениях, особенно в детских или спальнях часто необходимо снизить шумы, свойственные работающим системам вентиляции. Для обеспечения звукоизоляции материалы, как правило, применяются аналогичные. Расчёт необходимой толщины слоя лучше поручить специалистам.

Разновидности вентиляционных воздуховодов

Пластиковые вентиляционные воздуховоды широко используются в любых типах помещений. Трубы и соединительные детали из пластика обеспечивают необходимый уровень герметичности системы вентиляции, не подвержены воздействию влаги и коррозии. Гладкая поверхность воздуховода позволяет снизить уровень шума и создает наилучшие условия для свободного прохождения потока расчетного объема с необходимой скоростью. Помимо всего, они не нуждаются в регулярной чистке, следовательно, увеличивается срок эксплуатации вентиляционной системы. Однако при всех своих достоинствах применяться они могут в системах с температурой среды до +50°C. При монтаже пластиковых труб стоит помнить, что узлы прохода в бетонных или кирпичных перекрытиях требуют использование стальной гильзы, но допускается и использование рубероида или толи.

Пластиковые вентканалы

Гибкие воздуховоды изготавливаются из пластика или металла. В основном используются для вытяжной вентиляции с температурой среды от -30°C до +120 °C. Идеально подходят для укладки в коробках из ГКЛ, вписываясь в любой интерьер. К достоинствам относится возможность применения гофрированных воздуховодов при сложной планировке помещения, а также легкость монтажа. Узлы прохода для гибких вентиляционных воздуховодов также требуют соблюдения норм монтажа и использование гильз, а при укладке в стенах дополнительную изоляцию слоем бетона во избежание повреждения герметичности. Вытяжные трубы для вентиляции выводятся через шахту на крышу или кровлю.

В промышленных предприятиях чаще используются металлические прямоугольные или квадратные венткороба с многочисленными соединительными элементами. Узел или стык соединения подбирается согласно проектным данным.

Монтаж вентиляционных коробов из стали имеет ряд сложностей, от качественно выполненной сварки или сборки изделий зависит герметичность системы, качество шумоизоляции и срок ее эксплуатации. Вентиляционные короба прямоугольного или квадратного сечения более рационально использует пространство помещения. Однако зачастую внутренние углы коробов создают сопротивление воздуха и, чтобы перекрыть потери давления воздуха, требуется установить дополнительное электрооборудование.

Пример монтажа металлических воздуховодов

Для системы вытяжных воздуховодов все чаще применяются сэндвич-трубы, которые выполнены из соединенных двух оцинкованных труб, заполненных между собой изоляцией.

Двустенная конструкция дымоходов обеспечивает отсутствие конденсата в трубе и полностью соответствует нормам пожаробезопасности, так как изоляция выполняется из огнеупорного материала. Двустенные оцинкованные трубы для вентиляции чаще устанавливают снаружи здания, но могут применяться и для вытяжных шахт.

Двустенная конструкция сэндвич-труб

Одностенные трубы для дымоходов применяются внутри помещений в качестве самостоятельной конструкции, которая подключается в основному дымоходу, и в качестве гильзы в уже имеющиеся кирпичные вентшахты. Металлический воздуховод дымоходов производится из коррозиестойкой нержавеющей или оцинкованной стали. В случае прокладки труб в каналах шахт требуется выполнить дополнительную изоляцию труб из огнеупорного материала, закрепляя его оцинковкой.

Диаметр вентиляционных труб

Определившись с материалом, можно выбирать, какой диаметр вентиляционных труб оптимален. Зная кратность воздухообмена для вашего помещения, можно выбрать какой диаметр вентиляционных труб подойдет. Кратность воздухообмена определяется по таблицам СНиП, он пригодится далее, а сейчас необходимо определить объем помещения, перемножив его габаритные размеры.

Теперь подсчитываем воздухообмен для конкретной комнаты:

O=n*Vк,

здесь Vк – объем комнаты, n – кратность воздухообмена из СНиП.

Как правило, для жилых помещений достаточно определить подачу или отвод воздуха. Промышленная вентиляция выстраивается на основе обоих показателей. Получив значение О, необходимо увеличить его таким образом, чтобы оно делилось на 5.

соотношение диаметра трубы, расхода и скорости воздуха

Длина участка вытяжной вентиляционной трубы зависит от сечения и подбирается по таблице. В крайнем левом столбце ширина, в сетке – сечение, в верхней строчке высота оголовка вентиляционной трубы.

Длина вентиляционной трубы должна быть равной длине дымовой. Иначе не избежать затягивания дыма в жилые комнаты;

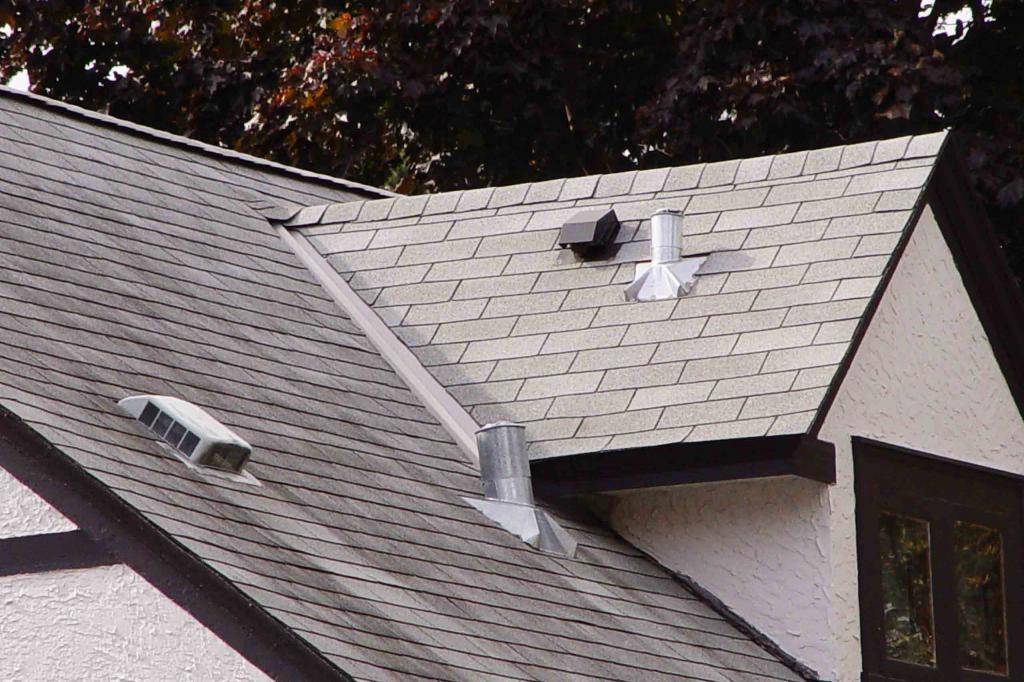

Над плоской крышей высота трубы должна быть более 50 см.

Советы по монтажу

Строительные требования по установке воздуховодных каналов изложены в СП 60.13330.2016. и СП 73.13330.2016.

Рассмотрим основные аспекты:

Сборка начинается с крупных прямых участков, которые затем стыкуются между собой посредством фасонных элементов (переходников, углов, тройников и пр.).
Гибкие и полужёсткие гофрорукава устанавливаются, будучи полностью растянутыми.
Для исключения провисания каждые 1-1,5 м рукав фиксируется к опоре посредством траверсов, подвесов и хомутов. Система крепления выбирается в зависимости от нагрузки (см. на фото).

Число поворотов и изгибов должно сводиться к минимуму, а сам угол поворота должен превышать размер диаметра используемой вентиляционной трубы в 2 раза.
Отверстия в стенах и перекрытиях, через которые прокладывается магистраль, предварительно загильзовываются.
Швы обрабатываются герметиком.

Особенности жестких и гибких вентканалов

По степени гибкости различают жесткие и гибкие воздуховоды. Выбор между двумя позициями зависит от сложности сооружаемой системы и эксплуатационных условий. При установке жесткой сети повороты и переходы оформляются с помощью соединительных угловых элементов.

Гибкий воздуховод «подстраивается» под любой вектор направления магистрали. В некоторых случаях используется комбинированный вариант – гофрированная труба стыкуется с жесткой

Гибкие воздуховоды изготавливаются из различных материалов. Именно состав трубы определяет ее технико-эксплуатационные свойства:

Алюминиевая гофра: коррозийная стойкость, выносливость к температурным колебаниям (-30 °C/+270 °C), герметичность, радиус изгиба – 0,76 d, химическая инертность, огнеупорность.
Полиэфир, усиленный стальным каркасом. Характеристики: низкая стоимость, стойкость к влаге, слабая горючесть, температурный диапазон составляет -20 °C/+65 °C, малый вес. Недостаток – накопление статического электричества.
Полиэфирная пленка с алюминиевой фольгой отличается высокой прочностью (допустимое давление – до 2400 Па), хорошими аэродинамическими свойствами.
Теплоизоляционная гофра обеспечивает снижение теплопотерь и предупреждает выпадение конденсата.

Независимо от материала изготовления гофрированные воздуховоды, по сравнению с жесткими каналами, имеют некоторые недостатки: низкая звукоизоляция, снижение скорости воздухопотока за счет рифленых стенок.

Классы плотности

Разбираясь с классами плотности воздуховодов, надо понимать, что эти транспортирующие элементы могут быть использованы в разных системах: вентиляции и кондиционирования, воздушного отопления и дымоотведения. То есть, в некоторых из этих категориях требуется повышенная плотность элементов и стопроцентная герметичность соединительных стыков, поэтому оцинкованные воздуховоды делятся на два класса.

Воздуховоды класса «П»

Система оцинкованных воздуховодов, обозначенных буквой «П», то есть плотные, устанавливаются в вентиляцию, где используется мощное насосное оборудование, создающее максимальное давление воздуха до 1,4 кПа. Воздуховоды класса «П» имеют определенные признаки:

плотность соединения – высокая, для чего используются герметики или другие уплотняющие материалы;
наличие в местах стыка двух воздуховодов герметичного замка.

Такие воздуховоды используются практически во всех системах, связанных с отводом воздуха и дыма, а также при транспортировке газов. К тому же СНиПами рекомендовано проводить монтаж данного вида в зданиях, которые относятся к категории взрыво- и пожароопасных.

Класса «Н»

Буква «Н» в маркировке оцинкованных воздуховодов обозначается слово нормальные. То есть, к их соединению предъявляются не самые строгие требования. Допускается определенная утечка. Поэтому воздуховоды класса «Н» можно использовать в помещениях категории пожароопасности «В» или «Г», то есть, с минимальными показателями.

Техническое обслуживание воздуховодов

Периодически систему нужно очищать, чтобы та работала в соответствии с нормами. Трубы можно чистить механически с помощью вакуумных насосов и гидромеханических приспособлений. Но такой вариант не подходит для гибких труб – их легко повредить.

Химический способ очистки нужен для удаления жира и копоти в воздуховодах кухонь на предприятиях общественного питания. Также таким способом можно почистить трубы и от домашней вытяжки.

Также воздуховоды необходимо дезинфицировать порошковыми, аэрозольными составами, либо жидкостями на основе перекиси водорода. Этими мероприятиями должны заниматься профессионалы со специальным оборудованием и средствами. Это гарантирует, что система будет очищена полностью.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

Круглого сечения.
Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

100 мм;
125 мм;
150 мм;
200 мм.
И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

высота — 55 мм, 60 мм;
ширина — 110 мм, 122 мм, 204 мм;
длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
толщина стенки — 2-8 мм.
Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Диаметр вентиляционных труб

Теперь подсчитываем воздухообмен для конкретной комнаты:

O=n*Vк,

здесь Vк — объем комнаты, n — кратность воздухообмена из СНиП.

соотношение диаметра трубы, расхода и скорости воздуха

Длина участка вытяжной вентиляционной трубы зависит от сечения и подбирается по таблице. В крайнем левом столбце ширина, в сетке — сечение, в верхней строчке высота оголовка вентиляционной трубы.

Длина вентиляционной трубы должна быть равной длине дымовой. Иначе не избежать затягивания дыма в жилые комнаты;
Над плоской крышей высота трубы должна быть более 50 см.

Расчет с помощью программы

одна из программ для расчета естественной вентиляции

Видео о том, как правильно рассчитать высоту дымохода:

Черная сталь

Дымовые вентиляционные трубы чаще всего изготовляются из черной стали. Нередко их используют в том случае, если необходимо систему вывести наружу. Если сравнивать с нержавейкой и оцинкованной сталью, черная имеет заметные преимущества. Она лучше выдерживает огонь и высокую температуру, обладая повышенным уровнем жесткости.

Создаются прямоугольные варианты и изделия с круглым сечением. Многие замечали, что систему отвода воздуха выводят на крышу. Вентиляционные трубы в таких случаях используют те, которые созданы из черной стали. Стоимость таких изделий превышает цену на оцинкованные, однако она ниже, чем у нержавейки.

Форма внутреннего сечения канала воздуховода

По форме внутреннего сечения канала воздуховоды различаются на:

круглые;
плоскоовальные или овальные;
прямоугольные.

Самыми эффективными по праву считаются круглые воздуховоды. В них сопротивление воздуха наименьшее и, следовательно, меньшие потери давления. Кроме того, круглые воздуховоды стоят дешевле прямоугольных и плоскоовальных изделий. Прямоугольные воздуховоды имеют меньшую эффективность, но за счет компактности их использование имеет широкое распространение при строительстве зданий. Есть и такой момент – еще недавно оборудование для производства круглых воздуховодов стоило на один-два порядка дороже, чем то, что применялось для изготовления прямоугольных. И хотя ситуация уже изменилось, производителей прямоугольных воздуховодов на рынке довольно много.

Наименее распространены плоскоовальные воздуховоды, при этом они по определенным параметрам превосходят и прямоугольные и круглые воздуховоды.

Леонтий Пашков, Ведущий менеджер компании «ТРЕЙД ГРУПП»

«Отличительной особенностью текстильных воздуховодов является то, что они рассчитываются и производятся под конкретный объект, под конкретное техническое задание. При этом учитывается много факторов: габариты помещения, высота подвеса воздуховодов, температурные режимы и конечно, пожелания заказчика

В качестве преимущества воздуховодов прямоугольных перед круглыми можно выделить то, что они более органично вписываются в интерьер, их проще вписать в угол под потолком, но на этом их достоинства практически заканчиваются.

В последнее время нередко производят замены прямоугольных вентиляционных труб на круглые. Площадь поверхности круглого воздуховода на 12% меньше площади поверхности аналогичного по живому сечению квадратного воздуховода. При соотношении сторон прямоугольного воздуховода как 1:4, разница возрастает до 40%. Это делает эффективным замену одного плоского воздуховода на несколько круглых, идущих параллельно.

Если сравнивать эффективность круглых и плоскоовальных воздуховодов, первенство останется за традиционными круглыми воздуховодами. Но плоскоовальные воздуховоды, помимо возможности компактно размещаться там, где круглые воздуховоды занимают слишком много места, обладают большей эффективностью, чем прямоугольные. Потери давления воздуха в плоскоовальных воздуховодах значительно ниже за счет скругленных углов и меньшей турбулентности воздушных потоков в воздуховоде.

К тому же внешний вид плоскоовальных воздуховодов превосходит обоих своих «конкурентов», что делает их особо ценными при открытом размещении в пространстве.
