Системы и схемы вентиляции панельных домов

Пассивная вентиляция панельного здания

Естественная или пассивная вентиляция создается посредством тяги внутри протяженных вертикальных каналов при разнице температуры и соответствующей им плотности воздуха внутри здания и снаружи. Она принадлежит к приточно-вытяжной и является наиболее распространенной в панельном строительстве.

Подача воздуха осуществлялась через щели, неплотности окон из дерева или открытые форточки. Массовая замена деревянных рам пластиковыми окнами требует наличия систем микроциркуляции окон и обустройства клапанов приточного типа. Используются разнообразные конструкции клапанов притока с диаметрами в пределах 60…100 мм, включая модели с фильтрами, системами подогрева воздуха. Если конструкция клапана не содержит устройства подогрева воздуха зимой, то его лучше размещать в области между подоконником и батареей. В этом случае холодный наружный воздух перемешивается с поднимающимся от батареи теплым потоком и прогревается.

Классическая вентиляция в панельном доме реализуется через вход воздуха через проветриватели и клапаны притока и дальнейшую циркуляцию сквозь комнаты к кухне, ванной комнате, помещению туалета с решетками входа в вытяжные шахты здания. Для свободной циркуляции воздуха в помещениях предусматривается зазор между дверью и покрытием пола, а также переточные решетки в дверях.

Достоинства и недостатки пассивной вентиляции

К преимуществам пассивной системы воздухообмена относятся:

• простота конструкции, надежность работы;
• невысокая стоимость;
• отсутствие затрат на электроэнергию;
• низкие эксплуатационные расходы – сводятся только к периодической чистке;
• тишина – нет шума работающих вентиляторов.

Негативными моментами, к которым приводит устройство вентиляции в панельном доме пассивного типа, могут считаться:

• сложность настройки параметров такой вентиляции;
• зависимость эффективности от внешних условий, включая жаркую погоду, сильный ветер;
• невозможность четко и точно контролировать параметры воздушной среды.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

• Входные отверстия на кухне и в сан/узле;
• Вертикальную шахту до крыши дома;
• Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Как устроена вентиляция в панельных домах?

Большинство граждан стран СНГ проживают в многоэтажных домах, построенных во времена советского союза, хотя за последние годы некоторая часть населения переместилась в квартиры новостроек. Но большинство новых зданий по уровню комфорта ненамного лучше советских. Соответственно, и воздухообмен в них организован по бюджетному принципу.

В более дорогих новостройках отопление и вентиляция устроены по современным стандартам и с учетом использования новых материалов и конструкций. На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

Если вести речь о жилье панельного типа, то в нем используется только естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным малобюджетным зданиям. Приток в помещения должен осуществляться через неплотности притворов деревянных окон либо специальные каналы и клапаны, сделанные в металлопластиковых стеклопакетах.

Соответственно, вытяжка происходит благодаря природной тяге, возникающей внутри вертикальной шахты, выходящей над кровлей или на чердак. Свежий воздух, попадая в комнаты через окна, под воздействием тяги в шахте устремляется к ее выходу на кухне или в ванной. Таким образом, он проходит через всю квартиру, постепенно загрязняясь, после чего удаляется наружу через вентканалы. Как это происходит, хорошо отражает схема системы вентиляции квартиры:

Если перекрыть путь этому потоку в любом месте, то обновление воздуха в квартире прекратится. Это и делают многие жильцы в процессе ремонтных работ, ошибочно полагая, что вытяжка сможет работать без притока. Вот перечень типичных ошибок, приводящих к нарушению воздухообмена:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж периодически работающих осевых вентиляторов в туалете.

Чтобы работа вентиляции с естественным побуждением не нарушалась, нельзя перекрывать путь приточному воздуху. В новые окна надо врезать специальные клапаны или организовать подачу с улицы отдельно. В полотна межкомнатных дверей ставятся переточные решетки, а вентилятор не должен перекрывать сечение всего вытяжного канала.

Варианты вентиляции

Вентиляция в хрущевке может быть сделана в двух вариантах. В первом случае, когда существуют вертикальные шахты, выходящие прямо на крышу здания. В этом случае каждая квартира имеет свой индивидуальный вентиляционный канал. Убедиться в этом можно, если выйти на кровлю дома и подсчитать сколько выходов имеет вентиляционная шахта.

Как правило, в каждой квартире их должно быть не меньше двух – от кухни и ванной комнаты. Если санузел и ванная разделены, то они соединяются наверху простым отверстием. В одном из них имеется выход вентиляции. Из другого помещения, где такого выхода нет, воздух выходит через это самое отверстие.

Другой вариант – вентиляционные каналы спутники, устраиваемые через этаж. Это ряд каналов, которые проходят от первого этажа и до самого выхода на крышу. К ним на высоте 2, 5 м т.е. через следующий этаж делается отвод от каждой квартиры, который входит в общую шахту.

На пути следования воздух из любой квартиры не должен попадать в каналы других квартир, которые обязаны быть закрыты специальными заглушками. Но во времена строительства хрущевок делалось это не всегда, поскольку первой задачей на тот момент являлось быстрое обеспечение народа благоустроенным жильем. В результате, сегодня мы имеем такие «приятные моменты», когда запах табака или жареной рыбы из одной кухни проникает сразу во множество квартир.

Другие причины, влияющие на эффективность вентиляции

Теперь, когда ясно как устроена вентиляция в хрущевке, можно рассмотреть разные причины, по которым воздух из жилых помещений не выводится наружу. Чаще всего с появлением современной кухонной мебели, куда в обязательном порядке входит вытяжка, жильцы делают ее вывод в вентиляционный канал, который расположен на кухне, а вытяжка включается не часто, и при этом второй канал, занят газовой колонкой.

В итоге получается, что вентиляции в квартире практически нет, и могут появляться запахи из санузла или ванной комнаты. Это объясняется тем, что кухонная вытяжка и газовая колонка, создавая возле себя разреженную обстановку, забирают воздух из жилых помещений по принципу пылесоса, и воздух из туалета стремится тоже к вытяжному отверстию.

Бывают случаи, когда сами жильцы или их предшественники просто наглухо закрывают вентиляционное отверстие декоративными элементами, мотивируя это его непрезентабельным видом, или тем, что из подобных отверстий в квартиру попадают различные насекомые.

Причиной плохой работы вентиляции может служить и то, что существуют огрехи в заделке стыков при монтаже вентиляционных блоков, если здание строилось из готовых железобетонных панелей. Через негерметичные стыки запахи из одной квартиры могут свободно проникать и в другие.

Также частой причиной является банальная замусоренность вентиляционных шахт. Но это уже должна быть забота организаций обслуживающих дом.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

• Входные отверстия на кухне и в сан/узле;
• Вертикальную шахту до крыши дома;
• Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Как проверить состояние вентиляции в доме

Чтобы точно знать, хорошо ли работает вентиляционная система конкретной квартиры, достаточно выполнить несложную проверку. Для этого понадобится свеча или тонкая салфетка (салфетку может заменить кусочек туалетной бумаги).

Проверка осуществляется следующим образом.

1. Зажженную свечу нужно поднести к вентиляционной решетке. Если пламя притягивается к решетке, значит, вентиляция находится в рабочем состоянии.
2. К вентиляционной решетке прикладывается кусочек салфетки, который нужно слегка прижать, после чего отпустить. Если салфетка осталась на решетке, это свидетельствует о хорошо работающей вентиляционной системе.

От правильного устройства вентиляции во многом зависит микроклимат в квартире

Поэтому важно содержать ее каналы в надлежащем состоянии

Кроме того, регулярно следует очищать решетки на вытяжках и проверять, как работает система. Это обеспечит более активную циркуляцию воздуха.

Особенности работы вентиляции в панельных домах

Первая схема вентиляции, которую начали применять при строительстве – многоканальная. Она отлично подходила для домов из кирпича и панелек в 5 этажей. Нормальный воздухообмен дополнительно обеспечивали щели в оконных рамах и неровности в строительном материале.

Для девятиэтажных панельных домов многоканальная система оказалась неэффективной. Она громоздкая и забирала большой объем внутреннего пространства здания. Производительности системы не хватало на обеспечение нормальной циркуляции в квартирах. Воздухообмен на нижних этажах осуществлялся слишком интенсивно, зимой значительно снижалась температура. Жители верхних этажей не могли избавиться от затхлого запаха и пыли в комнатах.

Решить проблему помогла планировка общей вентиляционной шахты, к которой отводились каналы из каждой квартиры. Шахта заканчивается коллектором на крыше. Он снабжен дефлектором, чтобы усиливать тягу во время ветра. Иногда два верхних этажа девятиэтажного дома не подключают к общей вентиляционной шахте. Для них оборудуют отдельные каналы с выводом на крышу.

Когда приходится менять естественную систему на принудительную

Вентиляция в квартире в панельном доме при его заселении является естественной: свежий воздух попадает в помещение через форточку и дверные проемы, а выводится на улицу с помощью основной шахты. Исключением является вентиляция верхних этажей. И бывает так, что она не справляется с очищением воздуха. Тогда и устанавливаются дополнительные вентиляторы. Вентиляция в 9 этажном панельном доме на последнем этаже происходит с помощью индивидуальных шахт, без присоединения к основному каналу.

Современные здания «не дышат», а значит схему вентиляцию в конкретной квартире необходимо пересмотреть

Вентиляция в панельном доме

Вентиляция в панельных домах чаще всего естественная. Свежий воздух поступает в квартиры через небольшие щели в дверях и окнах, а удаляется через основной вентиляционный канал. В высотных панельках иногда существующая система вентиляции не справляется с очисткой воздуха. В этом случае в 9-этажных панельных домах для очистки воздуха на последнем этаже проектируется отдельная шахта, которая функционирует независимо от основной вентиляции дома.

Рисунок 8 – Схема вентиляции многоэтажного панельного дома

Для улучшения воздухообмена в панельном доме крайне желательно устанавливать вытяжку и осевые вентиляторы одинаковой мощности на приток и вытяжку.
Рисунок 9 – Схема вентиляции хрущевки

Где и как располагать шахты?

На расположение шахты главным образом влияет только система канализации. Канализация – единственная самотечная сеть, и для слива воды прокладывается с уклоном в сторону стояка. Если расстояние и уклоны не будут выдержаны – канализация работать не будет.Самый большой диаметр канализационной трубы 110 мм, идет от унитаза.

Поэтому стояки канализации должны располагаться:• при стяжке пола более 100 мм — не более 2 метра от унитаза;• при стяжке пола менее 100 мм – не более 1 метр от унитаза.

Канализация унитаза к стояку

Остальные сети не накладывают никаких ограничений на размещение шахт, т.к. являются механическими. Жидкость приводится в движение насосом.

Отсюда можно сделать вывод:

1. Санузлы на разных этажах целесообразно делать друг под другом, а унитазы располагать так, чтобы расстояние до шахты было не более 1-2 метров.

2. Если санузлы расположены в разных местах (не друг под другом и более 2 метров друг от друга) – шахта у каждого санузла будет своя. В ней будет проходить только система канализации и 3 трубы системы водоснабжения.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по конфигурации и функциональности.

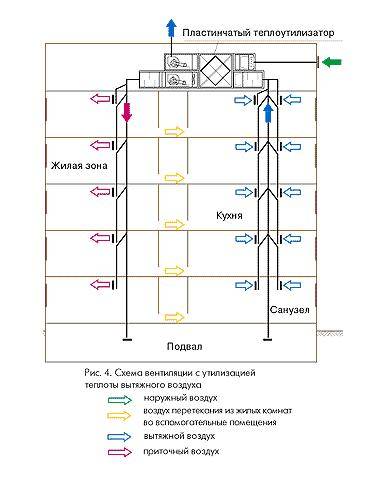

Система приточно-вытяжной вентиляции с рекуператором

Основной функцией приточно-вытяжной вентиляции с рекуперацией тепла является подача свежего теплого воздуха в холодное время года и холодного воздуха в жаркое время года.

Система спроектирована таким образом, что зимой теплый поток отработанного воздуха не просто выходит наружу, а проходит через теплообменник и отдает свое тепло поступающему холодному воздуху. В результате помещение насыщается свежим, но уже теплым воздухом.

Летом происходит обратный процесс, при котором поступающий воздух уже охлажден. Схема установки такова, что два потока (входящий и исходящий) не смешиваются.

Процесс рекуперации тепла осуществляется специальным устройством, называемым рекуператором. Существуют два типа рекуператоров: роторные и пластинчатые рекуператоры. Пластинчатый рекуператор тепла включается в проект вентиляции в регионах, где зимы не такие суровые.

Такое устройство экономично по стоимости и способно справляться с утилизацией тепла при отрицательных температурах до 15 градусов. Для вентиляционных установок, используемых в регионах с более холодными зимами, применяются роторные установки. Они более дорогие, но эффективные и окупаются за счет экономии на отоплении помещений.

Комбинированные системы приточно-вытяжной вентиляции с рекуперацией тепла широко применяются на различных объектах: домах, загородных коттеджах, офисах, гостиничных и ресторанных сетях, спортивных центрах, промышленных объектах.

Система приточно-вытяжной вентиляции с кондиционированием

Комбинированная вытяжная и приточная вентиляция с системой кондиционирования воздуха состоит из системы вентиляции и кондиционирования воздуха в одном изолированном блоке со встроенным управлением. Эта система вентиляции обеспечивает прямой поток нагретого или охлажденного воздуха.

Он имеет несколько режимов вентиляции и мощности кондиционирования, которые устанавливаются автоматически. Это происходит благодаря контроллерам, которые проверяют состояние микроклимата в помещении и в зависимости от этого назначают определенный режим.

Приточно-вытяжные установки кондиционирования воздуха отличаются высокой эффективностью и имеют ряд важных преимуществ:

• низкий уровень шума;
• нет необходимости во внешних трубопроводах или выносных блоках;
• простота эксплуатации.
• малые габариты и вес;

Автоматика позволяет регулировать настройки таким образом, чтобы пользователю не приходилось менять их в течение всего времени работы устройства независимо от сезона.

Система вентиляции с принудительным охлаждением

Устройства с принудительной циркуляцией воздуха можно использовать для эффективного охлаждения воздуха в жаркий летний период. Такие агрегаты дополнительно оснащаются различными типами охлаждающих устройств:

• компрессор и конденсаторный блок;
• блок водяного охлаждения;
• комбинированная установка чиллера и теплового насоса (система чиллер-фанкойл).

Одним из наиболее распространенных методов охлаждения, используемых в вентиляции, является подключение к сети холодной воды, с помощью которой входящий поток воздуха охлаждается до нужной температуры. Такая система наиболее целесообразна для крупных объектов или объектов, где происходит хранение продукции, и не используется в домах и офисах.

Монтаж воздуховодов в кухне

Установить вытяжку без наличия дополнительных воздуховодов не получится. Для их монтажа необходимы трубы. Как правило, используются гофрированные воздуховоды или пластиковые каналы. Если подключить вытяжку к основной вентиляционной системе качество воздухообмена снижается в разы.

Важные параметры вентканалов

• Диаметр воздуховода должен быть равен диаметру вытяжного канала или быть немного больше. Меньший диаметр трубы приведет к дополнительной нагрузке на мотор и образованию стороннего шума.
• Количество изгибов трубы должно быть сведено к минимуму. Не разрешается монтировать воздуховод с участками, где угол наклона равен 90 градусов.
• Длина вентиляционного канала должна быть менее 3 м.

При выполнении монтажных работ по установке вытяжки над варочной поверхностью стоит учесть расстояние между этими двумя объектами в зависимости от типа плиты.

Когда нужно менять естественную вентиляцию на принудительную

Принудительная вентиляция нужна в следующих ситуациях:

• невозможность притока воздуха извне по причине особенностей конструкции дома;
• воздух снаружи не соответствует санитарным нормам (сильно загрязнён промышленными предприятиями неподалёку, многочисленными авто и пр.);
• высокая протяженность вентиляционной шахты, что снижает её эффективность;
• повышенная изоляция стен.

Устраивать дополнительные механизмы для усовершенствования вентиляционной системы самостоятельно не рекомендуется. Есть риск нарушить работу всей коммуникации, испортить ранее спроектированную схему. Этим должны заниматься только специалисты. Максимум, что имеют право сделать жильцы, – снять вентиляционную решётку, помыть её и вернуть обратно.

Система механической вентиляции

Пассивная вентиляция работает за счет перепада давления на входе и выходе вентиляционных каналов. Активный приток и удаление воздуха осуществляют специальные устройства.

Если работы естественной общедомовой вентиляции не хватает для нормального воздухообмена в квартире, можно установить такое оборудование:

• клапан притока воздуха;
• вытяжной вентилятор;
• вытяжка для кухни.

Вытяжное оборудование работает совместно с общей системой. Вентиляторы и вытяжки встраивают в каналы для усиления их производительности. Они работают от электросети, поэтому время очистки можно регулировать. Приточные клапаны устанавливают в стены.

Вентиляторы обязательно нужны в ванной и туалете угловой квартиры панельного дома. Очень часто жители именно угловых квартир жалуются на сырость и образование грибка.

Особенности устройства вентиляции в панельном доме

Вентиляционная система рассчитывается на этапе проектирования дома. Особенности ее конфигурации зависят от этажности строения, от места его расположения. Однако какой бы не была задумана вентиляционная система, она всегда предусматривает вертикальный выводной канал и пути поступления в помещения свежего воздуха.

Классический воздухообмен, существующий в панельных домах старой постройки и в ряде бюджетных проектах современного жилищного строительства, предусматривает вентиляционную систему на естественной тяге. Работает такая система по принципу сквозного проветривания.

Роль приточной части вентиляции выполняют форточки или приточные отверстия, которые расположены в жилых помещениях над радиаторами отопления. Вытяжная часть локализуется в помещениях, где воздух наиболее подвержен загрязнению – это туалет, ванная и кухня. Если квартира большая и в ней есть комната, отделенная от вытяжного отверстия двумя другими помещениями с дверями, то в такой комнате также проектируют вытяжное окно.
