Системы и схемы вентиляции в панельном доме

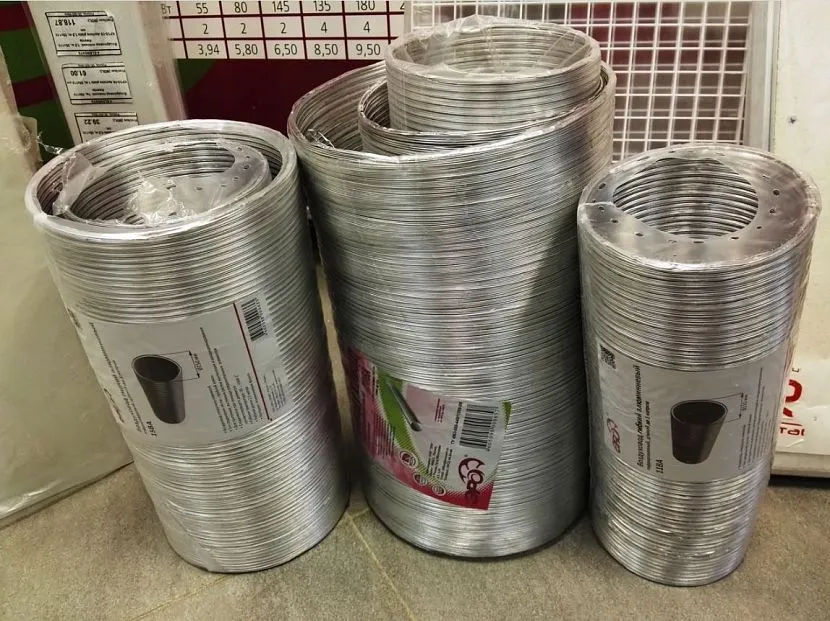

Требования к воздуховоду панельного дома

Система воздуховода в постройке из панелей в 5 или 9 этажей призвана обеспечивать беспрепятственную циркуляцию воздуха по всем жилым секциям и квартирам. Обычно неполадки в работе воздуховодов ощущают на себе жители верхнего этажа.

Вентиляционная система жилого дома должна соответствовать ряду требований:

1. Обеспечение постоянной и непрерывной циркуляции воздуха.
2. Отсутствие влияния на температурные показатели внутри жилого помещения.
3. Отсутствие сквозняков.
4. Циркуляция в кухне должна осуществляться со скоростью 60 кубометров воздуха в час, в ванной, 25 кубометров за час.
5. Циркуляция в жилых помещениях должна быть равна 0,2 от общего объема комнаты.

Перечисленные требования максимально учитываются при планировке воздуховода в домах из панелей или блоков.

Переоборудование вентиляции в будущем осуществить не получится. Если она придет в негодность, нужно просить помощи специалистов. Чаще всего проблемы кроются в засорении каналов, повреждении оборудования. Улучшить циркуляцию воздуха в квартирах помогут приборы искусственного вентилирования.

Различные схемы обустройства вентиляции в панельных домах

Существует несколько схем вытяжной вентиляции, которые обеспечивают хорошую вытяжку при минимальной разнице температур внешней среды и внутри помещения. Для усиления вытяжного потока оголовки вентиляционных шахт оборудуют дефлекторами.

Вентиляция на естественной тяге может быть:

• Непосредственное подключение индивидуальных горизонтальных каналов к общей шахте. Эта схема показывает приемлемую эффективность только в высотных панельных строениях. Для пятиэтажек такое подсоединение чревато поступлением отработанного воздуха из других квартир. Летом подобная вентиляция в пятиэтажном панельном доме практически останавливается. С точки зрения затрат и сложности постройки данный вариант является самым экономичным.
• Подключение к общей шахте через два этажа. Узкий индивидуальный канал, длинной около 5 м увеличивает скорость вытяжки перед подключением к центральной шахте. Эта схема более продуктивна, но требует строительства усложненных коммуникаций. Два последних этажа вентилируются без подключения в общей шахте, через индивидуальные выходы.
• Вытяжка по индивидуальному каналу от каждой квартиры в чердачное помещение или в горизонтальную шахту, расположенную на чердаке. Такие вентсистемы характерны для старых панельных пятиэтажек. Здесь отсутствует смешение запахов и выбросов от соседей и обратный заброс воздуха. Однако строительство подобной системы каналов занимает часть полезной площади здания и требует увеличенных затрат при строительстве.

Выбор системы вентиляции на этапе проектирования зависит не только от этажности дома и допустимых затрат на его строительство, но и от расположения здания относительно ближайшей автомагистрали или других источников шума. Дома, которые будут построены внутри жилого квартала, по строительным нормам допустимо оснащать общей вентиляционной шахтой.

Аналогичные дома, выходящие на шумную магистраль, потребуют более сложной вентиляции, с использованием индивидуальных каналов. Это изолирует квартиру от внешнего шума.

Обеспечение вентиляции в 9 этажном доме

Вентиляция 9 этажных домов работает по следующей схеме: воздух проникает в квартиру через форточку и выводится через вентканалы на кухне и в туалете. Для организации оттока воздуха в жилых зданиях оборудуется поэтажный вентблок. Он представляет собой магистральную трубу, к которой подходят два или один сборный канал, выходящие в точку отвода квартиры. Каналы-спутники соединяются с магистральным каждые два этажа. Схема вентиляции 9 этажного дома предусматривает наличие теплого чердака и вывод труб 8 и 9 этажей непосредственно в атмосферу. При этом схемы вентиляции 9 этажного дома рассчитываются стандартные для температуры воздуха на улице +5 градусов и полного отсутствия ветра.

Оптимальные системы дополнительной вентиляции

Если проблема с чисткой вентшахт и каналов не решается, тогда придется все взять в свои руки и решать проблему самостоятельно. Выход один – наладить дополнительную вентиляцию. Каковы решения этой задачи. Вариантов, в принципе, немного:

• кухонная вытяжка;
• вытяжной вентилятор и приточные клапана.

Кухонная вытяжка

Производители кухонных вытяжек предлагают две варианта, которые отличаются друг от друга значительно.

1. Рециркуляционные.
2. Проточные.

Первые очищают загрязненный воздух и подают его обратно в помещение. Для вентиляции этот вариант не подходит. Вторые – это приборы, соединенные с вентиляционной шахтой или с улицей воздуховодом. То есть, вытяжка воздуха производится за пределы квартиры. В этом плане лучший вариант – с выбросом на улицу.

Насколько эффективен данный вариант? Все будет зависеть от того, как часто вытяжка будет включаться. А так как ее эксплуатируют в основном в процессе приготовления пищи, то это несколько часов в день, что явно мало для вентиляции всего квартирного пространства. Как дополнение к воздухообмену кухни, этот прибор может использоваться, но заменять собой всю вентиляционную систему он не сможет.

Вытяжной вентилятор и приточный клапан

Это оптимальный вариант для создания принудительной вентиляции в квартире, которую организуют своими руками. Как уже было сказано выше, приток и вытяжка не существуют друг без друга. Поэтому когда монтируется вытяжной вентилятор, надо сразу продумать способ притока воздуха.

Здесь два варианта:

1. Оконный воздушный клапан.
2. Стеновой.

Первый устанавливается в систему пластиковой оконной конструкции. Это может быть щелевой вид или в виде ручки, с помощью которой открываются створки окна. Первые используются давно, а вот вторые модели появились недавно и уже завоевали неплохую популярность. Самое главное, что сколько створок, столько можно установить и ручек. При этом клапаны данного типа являются регулируемыми. Специальными планками можно перекрывать отверстия или уменьшать их количество, тем самым регулируя поступление свежего воздуха с улицы.

Что касается щелевых моделей, то устанавливают их или на профиль рамы окна, или на стыке рамы и створки. Удобен этот вариант тем, что регулировка может производиться вручную или с помощью специального механизма, работающего от дистанционного пульта управления.

Вторые модели воздушных клапанов монтируются в стену дома. Для этого под них делаются сквозные отверстия

Здесь важно понимать тот факт, что зимой холодный воздух, поступающий в больших количествах, снижает температуру внутри комнат, что допустить никак нельзя. Поэтому приточные клапаны устанавливаются под подоконниками поверх радиаторов отопления

То есть, поступая в комнату, воздух тут же нагревается.

Приточный клапан для окна

Вытяжные вентиляторы

Что касается вентиляторов, то их часто устанавливают в ванной, туалете и на кухне. Может случиться так, что установленный в вентшахту вентиляторный прибор сможет обеспечить вытяжку даже в забитом канале. Если и это не помогло, то надо будет монтировать его в стену с отводом загрязненного воздуха напрямую на улицу.

Производители сегодня предлагают две модели вытяжных вентиляторов, которые используются в квартирах часто:

• осевые настенные;
• осевые канальные.

Отличаются они друг от друга тем, что первые крепятся к стене, вторые вставляются в сквозное отверстие, сделанное в стене. Оба варианта сегодня применяются активно, оба установить своими руками не проблема. Самое сложное в этом деле – просверлить отверстие в стене, для чего надо иметь в наличии перфоратор и алмазную коронку, которой сверлится бетонная стена панельного дома.

Вентилятор вытяжной

Если устанавливается настенная модель, то в стену обязательно вставляется пластиковая труба, которая формирует канал для отводящего воздуха. Последний с внешней стороны обязательно закрывают решеткой. Канальный вентилятор просто вставляется в отверстие, где крепится лишь монтажной пеной, которой заполняют зазор между стеной и прибором.

Конечно, решение проблемы вентиляции в панельном доме с помощью дополнительных приборов, дает возможность восстановить требуемый воздухообмен в квартире. Иногда проблема решается даже установкой двух клапанов: приточного и вытяжного, как элементов естественной вентиляции. Главное – точно рассчитать их площадь сечения.

Кто должен чистить вентиляционные каналы в многоэтажных домах

Вентиляция – это такая же общедомовая система, как водопровод, электричество, газопровод, лифты и т. д. Чистка осуществляется управляющей компанией или товариществом владельцев жилья в многоквартирном доме.

Собственники обращаются за услугами к другим организациям, ответственным за управление хозяйством. Воздуховоды очищаются регулярно – по плану или на основании заявления жильцов.

Профессионалы учитывают размер и материалы, из которых созданы каналы. Оборудование для чистки вентиляции отличается по мощности и комплектации.

Способы очистки:

1. Механический, с применением пылесосов и щеточных устройств.
2. Химический, при котором распыляются химические реагенты в воздуховодах.
3. Для криогенной очистки вентиляции в многоквартирном доме используется сухой лед.

Инструменты и расходные материалы:

1. Щетки для механической чистки.
2. Гибкий трос длиной 6 м.
3. Ерши с металлическими щетками.
4. Щеточная машина.
5. Пылесос с гибким шлангом.
6. Парогенератор и устройство для распыления.
7. Комплект инструментов для чистки жира.

Старые дома и заросшие вентиляционные каналы не всегда позволяют устранить неисправность простой механической чисткой.

Используется цифровое устройство для видеоинспекции.

Оплата работы по прочистке

На стоимость очистки влияет комплекс проводимых работ и другие факторы:

1. Доступ к вентиляционным каналам.
2. Количество грязи.

Базовая цена рассчитывается за 1 кв. м. шахты.

Стоимость:

1. Визуальная проверка – 5000 руб.
2. Механическая очистка от грязи – 170 руб.
3. Чистка поверхности от жира – 750 руб.
4. Микробиологическое исследование образцов – 1500 руб. за 1 смыв.
5. Дезинфекция – 50 руб.

Образец заявления на прочистку вентиляции

Это заявление о нарушении норм предоставления населению коммунальных услуг. В «шапке» документа указывается ФИО руководителя организации, оказывающей услуги по очистке вытяжного канала, и данные заявителя. По правилам, управляющая компания должна содержать в хорошем состоянии вентиляцию и дымоходы.

Текст заявления содержит адрес и сообщение о том, что организация не соблюдает положения ЖК РФ, не предоставляет в полном объеме коммунальные услуги. Уточняется информация о том, что в квартире не работает вытяжной канал.

Недостатки работы вентиляции в панельном доме

Сделать идеальную пассивную систему вентиляции в высотном доме удается редко. Для этого нужно дополнительное оборудование и затраты.

Вентиляция в панельных домах имеет такие основные недостатки функционирования:

1. В жаркую погоду, при сильном ветре и ночью эффективность работы вентиляции резко снижается.
2. Пылевые и грязевые скопления на стенках шахты существенно влияют на работу всей системы.
3. Загрязненный воздух перетекает из одной квартиры в другую. Это происходит, если кто-то из соседей устанавливает в воздуховодный канал кухни или ванной вентилятор без обратного клапана.

Переоборудование вентиляции в старом доме обойдется жильцам в круглую сумму. Проще поддерживать ее работу регулярной чисткой.

Переоборудование вентиляции в старом доме обойдется жильцам в приличную сумму

Разновидности вентиляции

В многоквартирных домах возможны следующие типы вентиляционных систем:

• естественная;
• принудительная;
• комбинированная.

Первый вариант применяют чаще, так как обустройство естественной вентиляции не требует затрат на установку дополнительного оборудования.

Естественная вентиляция

Принцип работы естественной вентиляции описан выше. Такие системы обеспечивают отвод воздуха за счет разницы температур и давления.

Чтобы устранить описанные недостатки, в шахты многоэтажных домов встраивают дефлектор. Последний рассекает воздушные массы, тем самым создавая разницу давления. Благодаря этой конструкции усиливается тяга в жаркую погоду.

Принудительная вентиляция

Принудительная вентиляция обеспечивает отвод воздушных масс вне зависимости от текущих погодных условий. При организации таких систем требуется установка электрических вентиляторов. Интенсивность работы указанных устройств определяет скорость и силу вытяжки воздуха.

Элементы принудительной вентиляции, в основном, монтируют в чердачных помещениях, так как эта конструкция занимает много места. Нередко вместе с вентилятором устанавливают шумопоглотители, нагреватели и другие устройства, повышающие эффективность работы системы.

Комбинированная вентиляция

Этот вариант также предполагает установку вентилятора, который обеспечивает либо приток, либо вытяжку воздуха. В такие системы часто добавляют очистители, которые удаляют из окружающей среды вредные вещества: плесень, пыль, бактерии, выхлопные газы и другое. А для экономии денег на отопление вентиляцию дополняют рекуператором, который нагревает внутренние помещения за счет вытяжного воздуха.

Основные схемы воздухообмена панельных строений

Обычная система вентиляции в панельном пятиэтажном доме выполняется по приточно-вытяжной пассивной схеме с отдельными шахтами из любой квартиры на крышу строения. При всей простоте у данной схемы есть недостатки:

• система вентиляционных шахт занимает значительное пространство;
• в связи с разной высотой вентиляционных шахт слишком интенсивный воздухообмен на нижних этажах ведет к повышенным потерям тепла, а на верхних этажах  вытяжка нередко бывает недостаточной;
• неравномерная эффективность вентиляции в пределах квартиры, являясь максимальной в комнатах и снижаясь в кухне и туалете.

Для компенсации недостатков схемы применяют комбинированные решения, используя вентиляторы вытяжки.

Наиболее распространенная естественная схема вентиляции в панельном доме для девяти, десяти этажей строится по следующим принципам. Выходы из квартир, называемые каналами-спутниками, сводятся внутрь вертикальной шахты большого диаметра с выходом на крышу. Первоначальный вариант схемы был недостаточно эффективным, особенно для верхних двух этажей. В настоящее время используется схема со следующими улучшениями:

• каналы-спутники квартир подключаются к шахте не напрямую, а через вертикальные каналы высотой в два, три этажа, позволяющие усилить тягу;
• выходы с последних двух этажей идут прямо на крышу;
• нередко для увеличения тяги на выходе из шахты используется дефлектор;
• для предохранения от перетоков воздуха на входы вытяжных каналов часто устанавливают обратные клапаны.

При всех улучшениях естественный воздухообмен снижает эффективность при неблагоприятных температурных условиях и загрязнениях каналов вентиляции. Он сложно регулируется и не обеспечивает оптимальных условий.

Для современных многоэтажных панельных зданий используются активные приточно-вытяжные схемы. При этом приточная часть отбирает воздух на высоте второго, третьего этажей и после фильтрации, обеспечения требуемых параметров влажности и температуры по коробам нагнетает его в помещения. Установка вытяжки обычно размещается на крыше и обеспечивает отбор воздуха из помещений. Часто параллельно с вытяжкой работает оборудование для рекуперации тепла.

Современные варианты вентиляции в панельном доме

Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.

Схематично современная вентиляция на принудительной тяге выглядит так:

• Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
• Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
• Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
• Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.

Важность вентиляции в панельной многоэтажке

Панельные дома с высокой этажностью строились на века, они крепки и надежны, но не лишены недостатков. Жители критикуют квартиры с низкой изоляцией шума и сыростью в углах.

Панельные дома в 9 этажей заселены полностью. В каждой квартире ежедневно готовят обед, моют посуду, пол, принимают ванну, расчесывают волосы, в некоторых линяют домашние животные. Неприятные запахи и влага обязательно доходили бы до соседей, если бы не система вентиляции дома.

Естественная вентиляция предусматривается инженерами во время подготовки проекта жилого дома. Создается общая система, которая соединяется с каждой квартирой. К общей вентиляции имеют выход комнаты с высокой влажностью – ванная, кухня.

Свободный воздухообмен поддерживает здоровое состояние целого здания и каждого отдельного жилого помещения.

Как устроена вентиляция (приток и вытяжка) в многоквартирном доме

Система притока и вытяжки или приток-выдув обустраивается абсолютно в каждой квартире. Как правило, актуальна следующая схема: в санузлах и кухнях оборудуются выходы вытяжных каналов – мы можем найти их под потолком, они закрыты декоративными решетками или представляют простое отверстие в стене; при этом свежий воздух подается через форточки оконных рам. Для того чтобы циркуляция воздуха в квартире не прекращалась, под межкомнатными дверями должен быть зазор от 1 до 2,5 см.

Важно!  Вентканалы в многоквартирном доме возводят из бетонных блоков, которые устанавливают друг на друга с использованием цементного раствора. В новых домах используются металлические короба, которые соединяются на фланцах, а сверху оборудуются металлическим грибком-навесом, защищающим шахту от дождя.. Такой способ организации воздухообмена называется естественной вентиляцией

Обычно он позволяет достичь кратности воздухообмена, равной 1. то наиболее дешевый и практичный вариант, но он имеет недостатки. Если во всем многоквартирном доме свежий воздух перестал циркулировать всего в одной квартире, то придется проводить ревизию всей шахты для целого стояка. Вентиляция естественного типа часто засоряется, но сами жильцы не имеют права проводить очистку самостоятельно – это прерогатива специалистов

Такой способ организации воздухообмена называется естественной вентиляцией. Обычно он позволяет достичь кратности воздухообмена, равной 1. то наиболее дешевый и практичный вариант, но он имеет недостатки. Если во всем многоквартирном доме свежий воздух перестал циркулировать всего в одной квартире, то придется проводить ревизию всей шахты для целого стояка. Вентиляция естественного типа часто засоряется, но сами жильцы не имеют права проводить очистку самостоятельно – это прерогатива специалистов.

Вентшахты в многоэтажных домах имеют следующее обустройство каналов

• Встроенные. Их выполняют из кирпича или блоков в период строительства здания и обустраивают в капитальных стенах.
• Накладные/подвесные. Их монтируют после постройки здания и черновой отделки помещений. Конструктивно они представляют из себя короб из стального листового профиля. Такие короба имеют два существенных недостатка: их необходимо защищать от влаги, так как сталь подвержена коррозии, а также покрывать слоем шумоизоляции, так как движение воздушного потока может производить ощутимый шум.
• Наружные. Их обустраивают на внешней стороне здания и производят из всех типов материала, перечисленных выше.

Практически каждое капитальное строение имеет собственную схему вентиляции и технологию строительства. Вентиляция обустраивается в 4 этапа:

1. Специалистами производится подробное изучение планировки дома и каждой квартиры, высчитывается площадь, а после производится расчет необходимой мощности для вентиляционной системы.
2. Разрабатывается подробная схема, которая должна включать в себя: способ распределения воздушных объемов, площадь сечения каждого канала, возможный и допустимый уровень шума, тип вентиляции.
3. Техническими службами разрабатывается проектная документация – чертеж, который создается на основе схемы.
4. Начинаются работы по монтажу вентиляционных шахт и каналов. После возведения проводят испытания.

Испытания проводятся для выявления соответствия (несоответствия) основным требованиям, которые предъявляются к вентиляционным системам жилого дома:

• Герметичность.
• Высокая производительность.
• Пожаробезопасность.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

• Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
• Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Выводы и полезное видео по теме

Для улучшения вентиляции собственными силами необходимо посоветоваться с профессионалами и выбрать наиболее экономичный и действенный способ.

Экспертные мнения специалистов:

О равномерной работе двух и более вентиляционных каналов:

Для чего нужны турбодефлекторы:

Как установить приточный клапан:

Естественный режим вентиляции, характерный для многоквартирных домов, не всегда оправдывает себя в полной мере. Если в здании не предусмотрена принудительная централизованная сеть, то организовать приток/отток воздуха можно самостоятельно, с помощью бытовых устройств.
