Нужна ли в каркасном доме

По строительным нормам и правилам в каждом доме должна быть вентиляция. Также обустройство вентиляционной системы может понадобиться в следующих случаях:

  • Дом с большой площадью;
  • Наличие во многих комнатах окон без створок;
  • Повышенная влажность – на стенах и в углах растёт плесень.

Она может быть как естественной, так и принудительной. В первом случае проветривание происходит за счёт окон, форточек, дверей, приточных каналов и тому подобного, а принудительная вентиляция – это система с вытяжкой и вентиляторами.

Схема стены в каркасном доме

В любом случае каркасный дом должен «дышать», но не через стены. Так как если пар будет проходить в стены, то влажность начнёт скапливаться внутри них, образуя конденсат. В зимнее время вода в пироге утепления замерзнет, разрушив тем самым волокна теплоизоляции.

После того как она растает, они уже не восстановятся. Из-за этого срок эксплуатации каркасного дома значительно сокращается, так как вся конструкция постепенно разрушается.

Для того чтобы в стены не проходил пар, изнутри их закрывают пароизоляцией, а снаружи ветрозащитной мембраной. Всё обустраивается таким образом, чтобы влага из стен могла выйти наружу, и наоборот, не попасть внутрь.

https://youtube.com/watch?v=2klYZQNVR0M%3F

Дополнительные возможности

Герметичные стены каркасного строения тоже нуждаются в проветривании. Для этого делается «вентиляционный зазор». Это небольшой промежуток между внешней обшивкой и слоем изоляции (или ветрозащиты, часто применяется плёнка).

Чтобы оставить необходимый зазор, на верхнюю часть изоляционного слоя прибивается брусок. К нему можно крепить вертикальные планки или сразу наружную обшивку.

По нижнему периметру дома делаются приточные отверстия, а под навесом кровли обустраивается выход. Это обеспечивает постоянное движение потоков под обшивкой, что благотворно для строительных материалов.

Верно ли она смонтирована?

После того, как монтаж системы вентиляции закончен, надо проверить, достаточно ли правильно она смонтирована. Чтобы понять это, используют несколько довольно простых признаков качественно выполненной работы.

Первым делом проверяют, затхлый ли воздух в доме. Если не ощущается никаких признаков затхлости, то всё хорошо. Если же вы заметили хотя бы отдельные признаки появления неприятного запаха, то можно быть уверенным, что воздухообмен не достаточно хорошо организован.

Дальше следят за появлением плесени в технических помещениях, особенно — ванной комнате. Её наличие говорит о том, что воздух в доме слишком влажный. Лишняя влага, которая часто конденсируется в каркасных домах, не выводится системой вентиляции.

Третьим признаком хорошо организованной вентиляции является отсутствие конденсата на окнах.

Вентиляция стен

Вентиляция стен каркасного дома предусматривает установку специальной системы фасада. Она может быть утеплённой или без теплоизоляционного слоя. Если вы не хотите дополнительно утеплять стены, то на их поверхность следует установить обрешетку, обеспечить вентиляционный зазор и установить облицовку.

При наличии теплоизоляционного слоя на обрешетку устанавливается утеплитель, который покрывается супердиффузионной мембраной. Затем следует обеспечить вентиляционный зазор и обшить фасад облицовочным материалом. Система вентиляционного фасада может предусматривать наличие двух решеток. Первая необходима для монтажа теплоизоляции, тогда как вторая – для установки облицовочного слоя.

Первую обрешётку можно изготовить из:

  • самодельного элемента из профиля;
  • П-образных подвесов;
  • деревянных брусков.

Приточно-вытяжная вентиляция в каркасном доме

Приточно-вытяжная или принудительная вентиляция, также может быть сделана своими руками. Затраты возрастают примерно в пять раз, но преимущества очевидны. Качество системы на порядок выше, обеспечивается быстрый приток свежего воздуха.

Второй момент – дистанционный контроль потоков. Поскольку в принудительной вентиляции работает вентилятор, его можно отключить, включить и так 100 раз.

Комбинированный тип

Комбинированная система вентиляции некоторым покажется безумным проектом. Для больших каркасных домов это идеальный вариант. Нет необходимости тратиться на 100% принудительную систему. Там, где это возможно просто установите трубки.

Принудительную часть при этом можно активировать с пульта. Чтобы контролировать ситуацию с кресла, проще взять пару недорогих датчиков. Современные модели самостоятельно учитывают температуру, а далее разгоняют вентилятор либо вовсе его притормаживают.

Выбор вентиляции

Производители активно навязывают приточные установки, поэтому стоит рассмотреть лучшие предложения. Есть товары с внешними блоками, которые хорошо смотрятся со стороны. Подобные системы захватывают много воздуха и являются бесшумными. За отдельную плату можно поговорить за фильтры. Если в доме есть аллергики либо астматики — это настоящее спасение.

Преимущества устройств приточной вентиляции:

  • снижение углекислого газа;
  • устранение примесей в воздухе;
  • прибавка кислорода.

Рекуператор – ещё один вариант для каркасного дома. Когда в жилище наблюдается повышенный уровень влаги и докучает шум, выбирайте рекуператор. Он состоит из таких узлов:

  • воздуховод;
  • фильтр;
  • вентилятор;
  • крышка.

Воздух из улицы загоняется в трубу и проходит через очистную систему. Качество фильтров отличается, лучше учитывать собственные возможности (бюджет). В каркасном доме может быть установлен один либо несколько рекуператоров. Современные модели продаются с керамическими теплообменниками.


Вентиляция с рекуператором

Типы систем вентиляции

Рассмотрим основные варианты и несколько распространенных схем, из которых можно понять принцип функционирования данной коммуникации, устроенной по той или иной методике.

Естественная

Самый дешевый проект, который не требует использования какого-либо специального, дорогостоящего оборудования. Она устраивается, как правило, еще на этапе возведения дома. В отдельных случаях, в процессе его эксплуатации, при недостаточной эффективности системы проводится ряд мероприятий по ее «усилению». Например, установка приточных клапанов, если недостаточно форточек, вентзазоров и тому подобное (в продаже есть и уже готовые изделия с фильтрами, шумоглушителями, регулируемой заслонкой).

Когда целесообразно монтировать

  • В малогабаритных строениях при условии, что они расположены вне черты населенного пункта. То есть если наружный воздух не особенно загрязнен, к примеру, промышленными выбросами, и характеризуется приемлемой с точки зрения нормативных документов чистотой.
  • В постройках, в которых постоянно никто не проживает (например, скромный дачный домик), или каркасных строениях, к которым не предъявляются особые требования по условиям хранения находящегося в них имущества (некоторые складские помещения и тому подобное).

Понятно, что тратить деньги на монтаж принудительной системы в таких сооружениях особого смысла нет. На рисунке показана естественная вентиляция комплексная, то есть все ее возможные варианты для различных частей строения. А какие именно инженерные решения реализовать в своем жилище, требует лишь уточнения по месту.

Это несложно сделать, произведя соответствующие расчеты. В интернете много сайтов, на которых можно найти или таблицы, или «онлайн-калькуляторы». Объем воздуха, который должен обновляться за определенный временной отрезок, определяется линейными параметрами помещения, количеством людей в доме и рядом других факторов.

Именно поэтому нужно учесть, что любая система вентиляции проектируется индивидуально для определенного строения, поэтому все советы, варианты схем могут носить чисто ознакомительный (общий, рекомендательный) характер.

Принудительная

Требует определенных затрат, а при сложной планировке здания, с помещениями на цокольном (подвальном этаже) – весьма значительных.

Когда целесообразно монтировать:

  • В случаях, когда естественная вентиляция не обеспечивает решения возложенных на нее задач.
  • Если строение располагается в месте, где наблюдаются проблемы с «экологической чистотой».

Разновидности принудительных схем

  • Приточная. Воздух всасывается в помещение и «выдавливает» отработанный.
  • Вытяжная. Естественный приток обеспечивается создаваемым разрежением.
  • Приток-вытяжка. Более сложный вариант, требующий правильной настройки вентиляторов (нагнетателей) для согласованности в их работе.

Как вариант – с рекуперацией тепла.

В холодное время года поступающий воздух нагревается отработанным. Простейшая аналогия – коаксиальные дымоходы.

«Смешанный» вариант вентиляционной системы

Является наиболее оптимальным. По названию можно понять, что естественная вентиляция является основной, а принудительная устанавливается в отдельных помещениях.

Когда целесообразно:

  • В жилых домах для минимизации общих расходов на строительство. Принудительная вытяжка монтируется в «проблемных» помещениях, характеризующихся избыточной влажностью или неприятными запахами, регулярной задымленностью – кухни, туалетные и ванные комнаты, прачечные, топочные, подземные гаражи и так далее.
  • В подсобных строениях, если это предусмотрено условиями их эксплуатации (овощехранилищах, например).

По какой схеме устанавливать вентсистему в своем доме, решать вам, уважаемый читатель. Но чтобы она была достаточной и эффективной, консультация профессионала лишней не будет.

Почему образуется конденсат?

Образование конденсата обусловлено в основном колебаниями среднесуточной температуры. Например, если при укладке крыши используются гидроизоляционные мембраны, конденсат будет разделен на две части: первая будет собираться под крышей, а вторая – снаружи.

Другой причиной является теплый воздух, который поднимается из помещений на крышу и собирается под крышей по законам конвекции

В регионах с частым выпадением осадков вентиляция подкладочного материала имеет важное значение – влага легко проникает в стыки и швы и загрязняет фасад. А в морозную погоду она превратится в лед и заполнит им трубы и водостоки

Крышная вентиляция избавляет от этих проблем, обеспечивает флажок и выполняет многие другие важные функции.

Благодаря вентиляции:

  • Постоянно поддерживается температурный баланс под всей поверхностью крыши;
  • Водяной пар из самого помещения удаляется;
  • Вероятность того, что солнечные лучи перегреют поверхность крыши летом, гораздо ниже;
  • ни сосульки, ни мороза зимой;
  • необходимость ремонта откладывается на долгое время.

Инженерные системы

Для грамотной установки инженерных коммуникаций в каркасном доме необходимо предусмотреть еще на первом этапе. Этапы каркасного строительства включают в себя необходимость составить проект, подобрать желаемые материалы для организации систем и выбрать для них подходящее расположение.

Кабель монтируется во внутрь стены каркасной перегородки.

Документация по инженерным системам включает в себя все расчеты по необходимым коммуникациям для конкретного помещения. Например, нужно заранее подобрать сантехнические ревизионные лючки, которые облегчат доступ к коммуникациям.

Лучше доверить данный этап профессионалам, они не только помогут подобрать подходящее оборудование, но и учтут пожелания и финансовые возможности заказчика.

Отопление

Отопление в каркасном доме организовывается таким образом, чтобы горячий воздух максимально рассеивался по всему помещению

Крайне важно позаботиться о надежной тепловой изоляции стен, в ином случае будет происходить постоянная утечка тепловой энергии в окружающую среду

Отапливать каркасный дом можно следующим образом:

  1. Путем сжигания природного или сжатого газа;
  2. С помощью твердого топлива в специальных твердотопливных котлах;
  3. Используя электричество для нагрева воды и воздуха;
  4. Применяя современные альтернативные методики получения тепла и электроэнергии.

Система отопления в каркаснике.

Оптимальным вариантом считается комбинированная схема отопления каркасного дома. Так, для экономии можно совместить энергию солнца, электрическое отопление и твёрдотопливный котел, при этом используется скрытая электропроводка в каркасном доме. Ночью нагрев воздуха и вод осуществляется с помощью электрического котла, потому что в ночное время суток затраченная электроэнергия рассчитывается по более выгодному тарифу. А вечером и в пасмурные дни для отопления применяется твердотопливный котел, а в безоблачную погоду для нагрева используется энергия солнца.

Главное преимущество описанной схемы – простота в организации отопления в каркасном доме своими руками. Вы можете посмотреть этапы строительства каркасного дома, видео поможет убедиться в простоте всей процедуры.

Внутренняя канализация

Так как в нашей стране от подвального помещения в каркасном доме часто отказываются в пользу 2-3 этажа, желательно на этапе строительства фундамента оставить рабочий подпол, под которым будут проложены стоки. Если нет возможности организовать подпол, ветки канализации к основному стояку проводятся максимально низко с соблюдением нормативного уклона.

Схема расположения

На первом этапе обустройства канализации в каркасном доме своими руками выбирается принципиальная схема расположения труб канализации. Этап начинается еще на стадии проектирования дома. Желательно выбирать такое размер лаг перекрытия, чтобы даже крупные канализационные трубы могли расположиться между ними.

Схема расположения.

На втором этапе обрисовывается схема расположения канализации в доме. От каждого унитаза отводится магистраль диаметром не менее 110 мм, от кухни, душа, посудомоечной и стиральной машины – магистраль диметром около 50 мм. На схеме обязательно отмечаются тройники, повороты. Далее просчитываются необходимые метры пластиковых труб и закупаются необходимые строительные материалы.

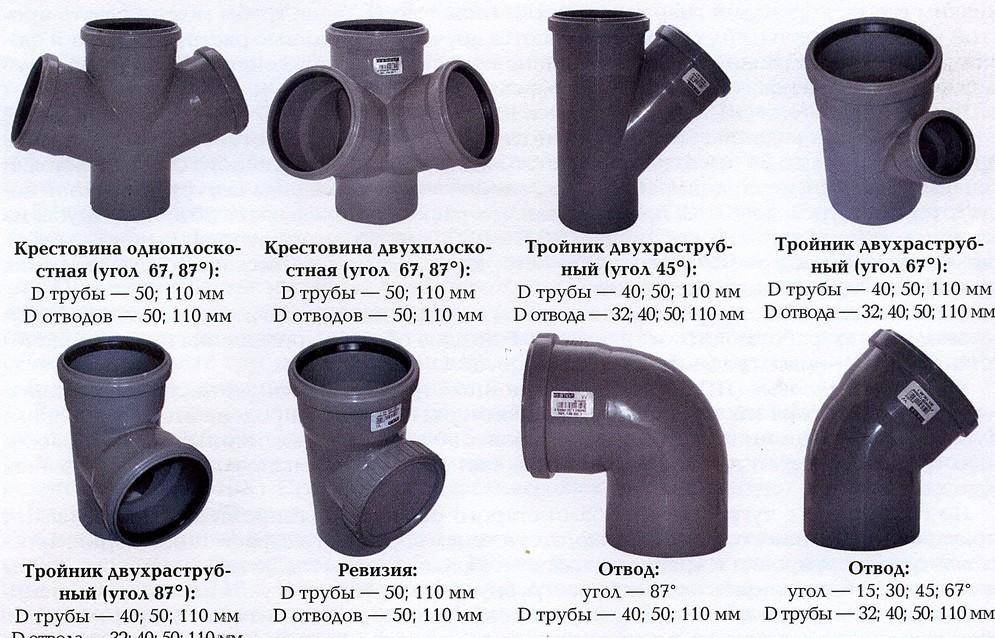

Фановая труба

На третьем этапе проводится работа с обустройством вентиляции для каждой ветки. Этап крайне редко проводится в нашей стране. При этом в случаях, если канализационная магистраль выполнена в виде «слепого» участка, часто во время слива воды в сифоне происходит срыв водяного запора, в результате появляется неприятный канализационный запах из септика.

На заметку Избежать появления канализационного запаха можно с помощью обустройства вентиляционного выхода, соединенного с фановым стояком, либо путем использования специальных вакуумных клапанов.

На заключительном, четвертом этапе, организовывается ревизионный доступ к каждой ветке канализационной магистрали. Ревизионный доступ позволяет быстро устранить засор: открывается люк, выкручивается пробка, с помощью специального троса засор проталкивается в домовой стояк.

Схема вентиляции

Планирую монтировать в каркасном доме систему вентиляцию своими руками, схему естественного воздухообмена разрабатывают на этапе строительства. Для этого проектируют кирпичные, или стальные каналы в стене с выходом через крышу. Сечение шахт и дымоходов принимаем 270 мм на 140 мм, или 140 мм на 140 мм в зависимости от помещения. Если шахты не из кирпича, то размер можно изменить с сохранением площади сечения.

Для устройства механической системы вентиляции проводят такие этапы проектирования и монтажа:

  • расчет воздухообмена для дома (по приведенным нормам);
  • выбор системы (приточной и вытяжной раздельно, приточно-вытяжной, через отверстия в ограждающих конструкциях);
  • черчение схемы, где на плане здания определяют расположение оборудования и трассировку воздуховодов;
  • закупка оборудования и монтаж;
  • настройка системы.

План здания для примера.

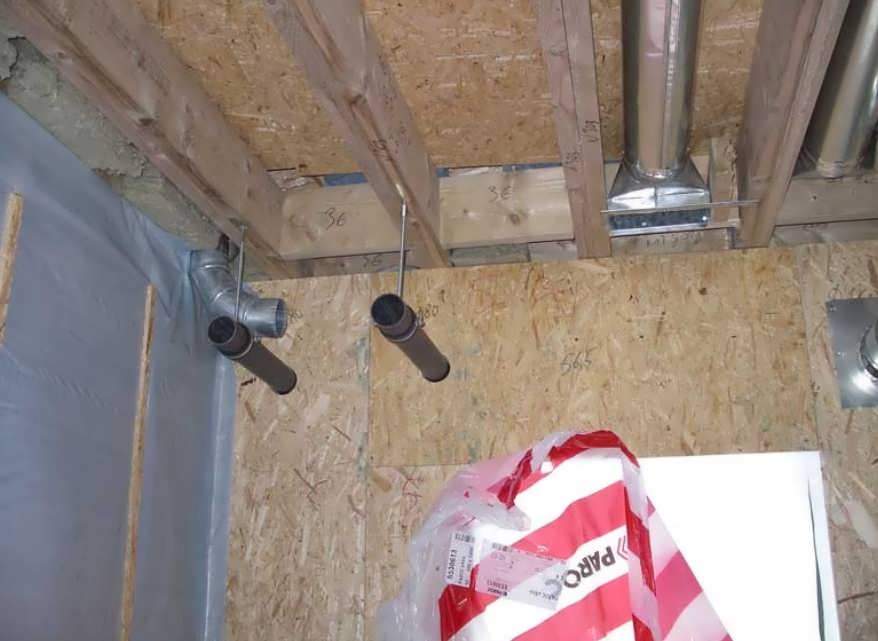

Особенность каркасного дома – свободное пространство между колоннами и ригелями каркаса позволяет разместить там часть элементов (решетки). Запроектируем схему вентиляции каркасного здания на одну семью из трех человек. Из оборудования заложим приточную установку и вытяжной вентилятор на чердаке.

Считаем воздухообмен дома (по большим значениям из таблицы):

  • спальная 1 – 40,0 м3/ч;
  • спальная 2 – 40,0 м3/ч;
  • санузел – 50,0 м3/ч;
  • кухня – 90,0 м3/ч;
  • детская – 30,0 м3/ч.

Забор вытяжки проводим из санузлов и кухонь, а подачу в жилые помещения.

Схема прокладки воздуховодов.

Примеры

Если правила защиты и безопасности труб написаны в крови, то требования СНиП для вентиляции помещений различного назначения – черная плесень. Как показывает практика, устройство воздухообмена может быть выполнено собственными руками, но его расчет и проектирование лучше всего оставить профессионалам.

Конечно же, в интернете можно посмотреть примеры вентиляции в каркасных домах или посмотреть видео об установке систем вентиляции в каркасных домах. Однако это не защитит вас от возможных ошибок и дефектов, которые вызваны архитектурными особенностями здания.

Ниже приведены некоторые проекты по установке системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной

Ванная комната – это помещение, характеризующееся высокой влажностью, которая провоцирует образование плесени. Для устранения этой проблемы ванные комнаты в каркасных домах должны быть оборудованы системами естественной и принудительной вентиляции.

Система естественной вентиляции в ванной комнате включает в себя вентиляционный канал, который соединяется с общим воздуховодом дома, и вентиляционную решетку. Опционально можно установить фильтры очистки. Принудительная вентиляция обеспечивается установкой вентилятора в воздуховод и автоматикой его включения и выключения.

При установке надежной приточно-вытяжной вентиляционной системы необходимо установить два воздуховода. Один из них используется для притока наружного воздуха в ванную комнату, а другой – для удаления загрязненного воздуха из помещения.

Для сауны

Хорошо спланированная и выполненная система вентиляции обеспечивает поддержание постоянной высокой температуры и возможность проникновения наружного воздуха во внутренние помещения финской сауны. Это должно включать в себя как вытяжной, так и приточный воздух.

Выхлопная труба сауны – удаляет весь углекислый газ из сауны. С другой стороны, приточный воздух обеспечивает чистоту воздуха в помещении.  В сауне “с каменкой” требуется несколько видов вентиляции одновременно:

  • Кухонные плиты;
  • Паровые ванны;
  • Вспомогательные помещения – санузел с душем, прихожая, комната отдыха, гардеробная;

Хорошего воздухообмена в сауне можно достичь за счет естественной, смешанной или принудительной вентиляции. Однако для обеспечения естественного притока наружного воздуха в помещение за плитой, на высоте 20-30 см над полом, устанавливается приточный клапан или гибкая труба.

Как правило, вентиляционные отверстия устанавливаются на стене напротив печи. Одно отверстие расположено в нижней части стены, а другое – сверху. Они соединены друг с другом вентиляционным каналом, в котором установлен вытяжной вентилятор.

Через стену на кухне

На кухне постоянно присутствуют сильные запахи, что может значительно снизить качество жизни. Кроме того, высокий уровень влажности негативно влияет на здоровье и общее самочувствие. Решением этих и многих других проблем станет каркасный домовой вытяжной вентилятор через стену на кухне.

Установку такой системы вентиляции можно осуществить собственными руками. Для этого в верхней части стены должно быть сделано отверстие для выпускного клапана. В раме можно проделать отверстие соответствующего размера с помощью дрели и сверла. Размер и форма отверстия должны соответствовать параметрам вентилятора. Дюбели используются для крепления устройства к стене.

Все зазоры должны быть устранены с помощью монтажной пены. После подготовки вентиляционного отверстия необходимо установить выпускной клапан на внутреннюю стену дома, а на внешнюю стену – декоративную решетку. Для предотвращения замерзания в холодное время года вокруг разъема можно разместить теплоизоляционный материал.

Типы вентиляции

На сегодняшний день сложилась довольно простая типология вентиляции для частных домов в общем и каркасных, в частности — она делится на естественную и принудительную. Но даже эта простая классификация не так проста, как кажется на первый взгляд, и имеет свои особенности.

Основной принцип естественной вентиляции очень прост и понятен каждому. Он заключается в том, что циркуляция воздуха обеспечивается без применения каких-либо механических приспособлений. Максимум – организовываются специальные каналы для воздуха.

Но и естественная циркуляция воздуха может быть:

  • Неорганизованной;
  • Организованной.

В первом случае используются естественные щели, зазоры и отверстия в полу, стенах и потолке, дверные и оконные проёмы. Они выступают в роли приточных каналов. В качестве же вытяжки используют, например, печную трубу или другие дымоходы. Такой тип вентиляции иногда называют естественным дыханием дома. Хотя не стоит думать, что газы проникают через саму поверхность древесины. Без вышеназванных каналов дом бы не «дышал».

Для создания неорганизованной вентиляции подходят каркасные дома с покрытием, имитирующим брус, или с дощатыми стенами. Но главной проблемой такого метода будет утепление.

Конечно, даже при хорошо организованной теплоизоляции нельзя закрыть все щели герметично, и естественный неорганизованный приток воздуха сохраняется. Но он довольно неконтролируем и его может не хватать для обеспечения необходимым для хорошего самочувствия всех жильцов дома количеством газов.

Второй вариант хотя и предполагает, что вентиляция осуществляется естественным путём, без использования дополнительных приспособлений, но при этом она продумана. Такой тип обеспечения зданий воздухом можно встретить в старых многоэтажках, где в качестве приточного канала используется окно. А выводится он через специально обустроенные шахты.

По такому же принципу обустраивается естественная организованная вентиляция в частном каркасном доме.

Главная проблема в том, что этот тип вентиляции основывается на разнице давления. Его эффективность сильно зависит от длины вентиляционной шахты. Поэтому, если в доме нет печи, его стоит планировать только для строений выше двух этажей.

Современным способом вентиляции в доме является принудительная механическая. Она подразумевает использование специальных устройств, обеспечивающих вытяжку или приток воздуха. В отличие от естественной, она требует денежных затрат, но лучше подходит с точки зрения энергосбережения.

Принудительная вентиляция делится на три основных типа:

  • Вытяжной;
  • Приточный;
  • Вытяжно-приточный.

По их названиям легко можно определить основной принцип работы.

При вытяжной принудительной вентиляции, которая считается более простой и самой распространённой, приток воздуха обеспечивается за счёт естественных причин. Это могут быть открытые окна, форточки или специальные вентиляционные клапаны. Последние ставят или на окно, или врезают в стену.

Воздух выводится через трубы, установленные на кухне, в помещении санузла и технической комнате, к кровле. Там ставится специальный кровельный вентилятор. Более дешёвым вариантом является установка стенового вентилятора в каждом из вышеназванных помещений.

Принудительная приточная вентиляция работает по противоположному принципу — вентилятор на потолке или в стенах гонит воздух с улицы в помещение. А покидает он здание через открытые окна или специальные каналы.

Потребитель получает регулярный контролируемый поток свежего воздуха и не испытывает дискомфорта от сквозняка. Приточная вентиляция считается лучшим вариантом для зимнего времени года, поскольку позволяет экономить на отоплении.

Приточно-вытяжная система вентиляции хороша тем, что позволяет обеспечить доступ воздуха не только в технические помещения, но и напрямую — в жилые. Как видно из названия, представляет собой систему из принудительных вытяжки и притока, формирующих блок.

Для повышения энергоэффективности при принудительной вентиляции можно применять рекуператоры. В рекуператоре по соседним каналам проходят нагретый вытяжной воздух с холодным приточным. В результате последний нагревается от соприкасания с первым через стенки.

Благодаря этому блоку нет необходимости тратить энергию на специальный подогрев поступающего воздуха в холодное время года.

Полезные советы по монтажу воздушных каналов

Независимо от формы трубопровода важна качественная теплоизоляция системы

Круглые трубы

  • Чтобы соединить отдельные части систем вентиляции можно использовать бандаж. На торцах труб необходимо сделать отбортовку. Все стыки должны быть герметичными – для этого используют мастику.
  • Вентканалы круглого сечения соединяют ниппелями. С помощью муфты также можно соединять трубы, для этого их надевают сверху вентиляционных каналов. Соединения крепятся саморезами.
  • Еще один вариант соединения – раструбной. Когда воздуховоды вставляются друг в друга, но для каждого стыка требуется дополнительная герметизация.

Прямоугольные трубы

Чтобы прямоугольные элементы соединить между собой, нужно использовать шины (металлические профили). Они фиксируются на торцах вентиляционных труб. С помощью угловых вставок шины скрепляются между собой. Герметизация стыков будет идеальной, если использовать резиновые уплотнители, они крепится на шине.

В каркасных домах можно оборудовать любой тип вентиляции. Однако, практика показала, что оптимальным вариантом будет принудительная вентиляция. Она обеспечивает воздухообмен качественный, не зависящий от погодных условий. Также, с принудительной вентиляцией независимо от квадратуры дома застоя воздуха в помещении не будет.

Комбинированная система

Эффективный способ улучшить воздухообмен в доме — совместить несколько типов вентиляции. Как основную использовать естественную, а в некоторых помещениях принудительную. Плюсы комбинирования:

  1. Уменьшение затрат при строительстве дома. Принудительные устройства добавляются только в проблемных местах (кухня, ванная, глухие помещения).
  2. При необходимости монтаж некоторых устройств можно осуществлять уже после ремонта.

Отрицательные стороны:

  1. Повышение затрат на обогрев помещения. Из-за разных видов вентиляции высок риск теплопотери.
  2. Дополнительные затраты на установку рекуператоров и калориферов.

Оптимальный выбор воздухообмена: приточно-вытяжной

Так как обе эти системы (активная и пассивная) имеют свои достоинства и недостатки, была создана система, объединяющая их в одну. Она получила название приточно-вытяжной. На сегодняшний день эта вентиляция является самой эффективной и недорогой.

Один выход для воздуха

В ее состав входят:

  • блок распределителя
  • каналы притока
  • каналы оттока
  • фильтры
  • вентиляторы

Блок распределителя состоит из двух частей, он представляет собой механизм с установленными вентиляторами. Первая часть отвечает за приток свежего воздуха и его распределение по комнатам, а вторая за отток использованного наружу.

Один вход и один выход для воздуха приточно-отточной вентиляции

Таким образом приточно-вытяжная система имеет один приток и один отток наружу, с установленными вентиляторами и фильтрами. Между притоками имеется сложное разветвление каналов по помещениям.

Чтобы сделать вентиляцию собственноручно, смотрим план:

  1. Подготовка чертежа.
  2. Монтаж к стенам.
  3. Установка труб.
  4. Фиксация клапанов.
  5. Крепление воздухозаборников.
  6. Герметизация.
  7. Утепление.

Схема принудительной либо естественной вентиляции начинается с чертежа плана дома. На проекте наметьте каждый этаж. При этом не обязательно придерживаться высочайшей точности. Главное, чтобы было ясно, где находятся окна, двери и комнаты.

Устройство принудительной системы выглядит сложно, поскольку требуется установка электрощита. Он может находится в кладовке либо подвальном помещении. Схема вентиляции предполагает выход на каждую комнату. Учитывается расположение солнечной и теневой стороны.

Для эффективной расстановки вентиляторов не обойтись без анализа температуры. К примеру, возле техники она значительно выше. Однако не устанавливаются вентиляционные отверстия вблизи окон. Система создана для человека, поэтому важен близкий контакт с жителями.

  • на кухне – над столом;
  • в зале – возле дивана;
  • спальня – над кроватью;
  • рабочая комната – возле кресла.

В доме наверняка найдутся места, в которые редко заходят. Их можно оставить без внимания.

Основные узлы вентиляции:

  • воздуховоды;
  • решетки;
  • каналы;
  • датчики;
  • вентиляторы.

Крепление воздуховодов осуществляется несколькими способами:

  • стойки;
  • уголки.

Крепление делается к стене либо потолку. Второй вариант является подходящим, если в доме низкий потолок. В остальных случаях применяются крепежи на стенах.

Почему так важна вентиляция для каркасного дома

Во-первых, люди на 75% состоит из воды. За ночь два человека в спальне могут испарить до 0,5 литров воды. Если комната имеет площадь 18-20 м2, то при влажности воздуха перед сном 25-30%, к утру она в отсутствие вентиляции составит 100%, что очень вредно для здоровья, а также вещей и материалов.

За это же время в спальне возрастет содержание углекислого газа на 3%, а  объем кислорода уменьшится на те же 3%, что тоже опасно. Это приводит к не высыпанию, головным болям и недомоганиям. При наличии хорошей вентиляции ничего такого наблюдаться не будет.

Во-вторых, дома теперь строят из материалов, теплопроводность которых достаточно низкая. Оконные и дверные проемы стараются делать герметичными. И все это ради сохранения тепла и экономии топлива на обогрев дома. Для этих же целей надежно утепляется перекрытие и пол. Но в погоне за сохранением тепла, перекрываются все каналы поступления в помещение свежего воздуха, т. е. вентиляция воздуха полностью отсутствует!

Современный каркасный дом представляет собой плотно закупоренный термос. Из него не выходит тепло, но и не втекает свежий воздух. А это означает, что никакие вытяжные вентиляционные системы работать не смогут. Отсюда: духота, сырость, недомогание и т. д.

Как люди выходят из положения? Очень просто, но расточительно: они обогревают помещение и открывают форточку. В результате свежий воздух входит, а тепло выходит. Перерасход топлива может достигать 50%. Из-за сквозняков нередки простудные заболевания. Как же создать в доме здоровый микроклимат и сберечь тепло?

Рекомендации по установке с рекуператором

Рекомендации по установке, в основном, касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для этого используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.

Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.

Вентиляционные каналы, проходящие через неотапливаемые помещения (а также вне помещений) следует делать утепленными. Также теплоизоляция необходима в местах прохождения вытяжных воздуховодов сквозь наружные стены.

Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.

Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.

При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.

Как бы там ни было, расположение установки во многом зависит от особенностей конструкции вентиляционной системы, от расположения вентиляционной разводки и от габаритов устройства.

Рекомендации специалистов

  1. Первая рекомендация от специалистов касается расчета системы вентиляции, которую будут использовать в каркасном доме. Если вы этой области неспециалист, то не стоит самостоятельно проводить какие-нибудь расчеты, даже по показанным выше формулам. Потому что все это лишь приблизительные выкладки, которые надо подтвердить учетом различных факторов.
  2. Монтаж вентиляции проводить своими руками можно. Здесь нет больших проблем, но надо понимать, что все вышеописанные системы имеют свою сложность сборки. Особенно это касается вентиляции с рекуперацией, в которой присутствует калорифер. Этот вариант лучше предоставить специалистам.
  3. Несколько слов о рекуперации с калорифером. Необходимо отметить, что стоят такие системы недешево, поэтому на себестоимость сооружения каркасного дома их приобретение будет влиять обязательно. При этом в процессе эксплуатации в холодное время года надо быть готовым к определенным тратам денежных средств на потребление энергоносителя. Но все это компенсируется комфортным тепловым и влажностным режимом внутри помещений. К тому же в таком каркасном сооружении  будет также тепло, как в кирпичном.
  4. Сегодня производители рекуператоров предлагают автономные системы в виде мини-блоков. Их устанавливают прямо в стену каркасного дома. В таком приборе установлен нагревательный элемент, работающий от электричества, и вентилятор. Последний загоняет свежий воздух с улицы, нагревая его при этом.
  5. Если в доме построен камин, то в этой комнате сооружать вентиляционный вытяжной канал нет необходимости. Дымоход камина легко справляется с нагрузками по отсосу воздуха, даже если он не работает. Главное – держать открытой заслонку внутри дымохода.
  6. В активно используемых помещениях каркасного дома, а это кухня, туалет и ванная, надо вытяжные каналы устанавливать обязательно. При этом помещения на первом и втором этажах можно объединить одной вертикальной трубой. Рекомендуется подключение к вентиляции на втором этаже делать не горизонтально уложенной трубой, а с отводом и поднятием канала вертикально на 0,5-1 м параллельно основному воздуховоду, после чего и проводить врезку.
  7. В кухне рекомендуется организовать естественный отток через вмонтированную в стену вентиляционную шахту. А также установить кухонную вытяжку над плитой рециркуляционного типа. То есть, с отводом отработанного воздуха и паров от приготовления пищи за пределы помещения через стену или окно, но не в вентиляцию.
  8. В неотапливаемых помещениях и на улице надо воздуховоды утеплить. Выводить их лучше выше конька кровли. Если в каркасном доме используется принудительная система, тогда это делать необязательно.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
