Расчет и устройство вытяжки для покраски в гараже своими руками

Функционирование покрасочной камеры

Схема вентиляции в покрасочном боксе Это специализированное помещение, в котором выполняется два вида работ:

• нанесение лакокрасочного покрытия на металлические, деревянные и пластиковые поверхности. Специфика процесса связана с выделением мелкодисперсной пыли от красок и растворителей. Она не оседает, а остается во взвешенном состоянии. Что негативно сказывается на качестве покраски, увеличивает вероятность самопроизвольного возгорания и взрыва, в негативном ключе влияет на локальную экологическую обстановку вокруг предприятия. Поэтому станция оборудуется системой вентиляции и фильтрации воздуха;
• очистка металлических поверхностей посредством пескоструйной обработки. Покрасочная камера состоит минимум из двух помещений: первое для покраски, второе для подготовки окрашиваемой поверхности. Пескоструйная очистка выполняется мелкодисперсными абразивными материалами, например речным песком. В воздухе постоянно присутствует взвесь из абразивного материала, мелких частиц металла и ржавчины. Их надо отфильтровывать и подавать в помещение свежий воздух. Для этого монтируется приточно-вытяжная вентиляция с фильтрами.

Схема работы бокса по окраске состоит из четырех циклов, для каждого из которых надо запроектировать особые условия вентилирования:

1. Нанесения слоя краски.
2. Продувка холодным воздухом.
3. Сушка при температуре +60-800С.
4. Охлаждение.

Вентиляционная система должна быть многозадачной и обеспечивать для каждого рабочего цикла свои показатели по температуре и влажности.

Как смонтировать вытяжку своими руками

Все материалы закуплены, осталось разобраться, как сделать вытяжку. Для этого нужно следовать инструкции:

1. Пробить отверстия для воздуховодов. Приточное отверстие должно располагаться на стене как можно выше, а вытяжное – максимально низко. Нельзя располагать отверстия на одной стене, они должны находиться напротив друг друга так, чтобы мысленно между ними можно было провести диагональ через все помещение.
2. Собрать воздуховоды, соединив части труб хомутами. Рекомендуется для защиты от грызунов в трубах установить тонкие металлические сетки. Одной сделанной защитной сетки всегда бывает мало, лучше устанавливать сетчатые заграждения при каждом соединении труб. Движению воздуха это не помешает, а вероятность проникновения грызунов станет минимальной. На верхний воздуховод устанавливается «крыша», которая не препятствует движению воздушных масс, но служит защитой от попадания воды в трубу. Из нержавейки можно склепать защитный конус самостоятельно, а для канализационных труб приобрести соответствующую насадку в магазине.
3. Воздуховодные трубы устанавливаются в предназначенные для них отверстия и закрепляются с помощью монтажной пены и цемента. После высыхания монтажных средств стена выравнивается с помощью штукатурки.
4. К нагнетающей воздух трубе с помощью переходника прикрепляется осевой вентилятор и подключается к электросети. При желании можно создать двухмоторную вентиляцию, прикрепив аналогичное вентилирующее устройство на трубу вытяжки.
5. Теперь можно проверить работу устройства.

Такая самодельная вытяжка для выполнения покраски будет работать не хуже приобретенной в магазине, а при выключенных вентиляторах обеспечит вентиляцию помещения по приточно-вытяжному типу. С такой вентиляцией результат окрашивания получится хорошим, и токсичные красители не навредят здоровью мастера.

https://youtube.com/watch?v=J3cFvH3pOgE

Убедившись, что любое помещение, где ведутся работы по окраске, является покрасочной камерой, каждый мастер позаботится об оснащении мастерской вытяжкой. Кто-то приобретет готовую и оплатит установку профессионалам, а кому-то захочется немного сэкономить и сделать всю работу самостоятельно.

Система вентиляции в покрасочной камере несет за собой важную функцию, а именно обновления воздуха в рабочем пространстве путем вывода вредных веществ и поступления свежей воздушной массы. Кроме того, воздух фильтруется и подогревается к нужной температуре, что помогает создать правильные условия для осуществления покраски авто и отдельных его деталей. Сама схема вентиляции состоит из каналов, через которые поступает и выводится воздух, клапанов, вентиляторов, фильтров и нагревательных элементов.

На самом деле это сложный механизм и реализовать самодельную вытяжку грамотно, на практике очень сложно, особенно если вы не специалист в этом вопросе. Большинство мастерских покупают готовые решения, и лишь в некоторых случаях при малых объемах мастера могут сделать вытяжную систему своими руками, проделав все расчеты и подобрав комплектующие.

Инструкция по оборудованию

Может ли быть оборудована вентиляция в покрасочной камере своими руками? Обустройство системы для покрасочной камеры в гараже рекомендуется доверять профессионалам, так как это сложное и трудоёмкое занятие.

Но при большом желании и наличии всего необходимого можно смонтировать систему воздухообмена своими руками. Стоит понимать, что стандартная гаражная вентиляция для покрасочной камеры не подойдёт.

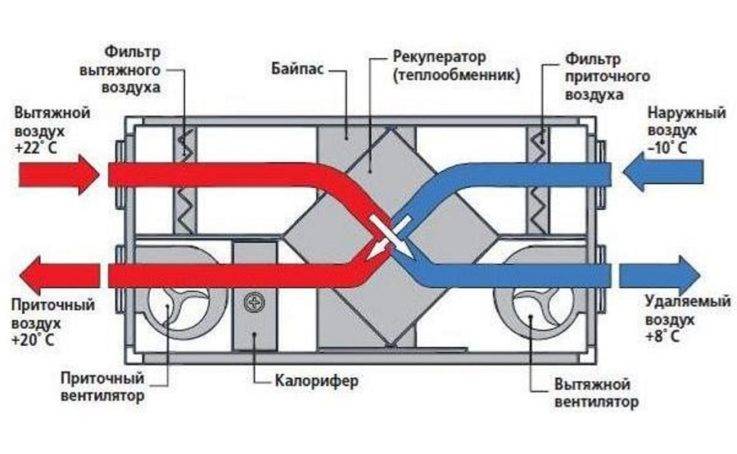

Схема организации воздухообмена на покрасочном участке с использованием технологии утилизации тепла

Работы по наладке вентиляционной системы производятся после проведения работ по обшивке внутреннего пространства и подключения электричества. Стоит понимать, что при проектировании, конфигурация должна изначально предполагать возможность монтажа системы притока и вытяжки.

Общая инструкция по монтажу вентиляции покрасочного цеха:

1. Работы начинаются с пола, где устанавливаются вытяжные элементы с фильтрующими системами.
2. Под потолком устанавливается система забора и нагрева воздуха. Монтируются фильтры, вентиляторы и другое оборудование. В качестве нагревательных элементов рекомендуется использовать тены. Для решения задач с нагревом на среднюю камеру хватает 5—8 тенов. Тен – система токопроводящих элементов, вмонтированных в металлические трубки вместе с изолирующим материалом.
3. Монтируются трубы, через которые воздушные массы подаются непосредственно по всему пространству помещения.

Важным фактором, который регулируется специальными СНИП, является обеспечение в покрасочной камере требований по безопасности. Для решения этой задачи необходимо проводить:

• обработку специальными средствами рабочих поверхностей для создания защиты от угрозы взрыва или возникновения пожара;
• постоянный контроль содержания и концентрации примесей с помощью размещения специального измерительного оборудования;
• усиление воздухообмена в местах максимальных загрязнений и концентраций отработанных газов.

Соблюдение требований строительных норм и правил в вопросах оборудования вентиляции в покрасочных камерах позволяет организовать работу безопасно и эффективно.

Строю новый гараж большего размера (4,2 х 9), старый был 4 х 6 и холодный.В старом гараже покраска авто происходила без приточки и вытяжки, как и сами понимаете и опыл был и в тумане красишь.

В новом гараже все хочу сделать как надо.Как народ подсказывает, что вытяжка расчитывать надо в 9-ти (10-ти) кратном размере от самого помещения.У меня 4,2 х 9 = 37,8м2 х 3,2 (высота) = 121 кубометр х 10 х 1210 кубометров.Вот вытяжка должна быть производительностью не менее 1200 кубометров.

Теперь сами вопросы:

1.Какой тогда мощностью должна быть приточка?2.Предлагают три улитки без моторов (на новые не потяну, а б/у в инете пока не попадаются) одна в диаметре около метра или 1,2 и две маленькие в диаметре около 60-70см, как узнать их производительность?

Или подскажите у кого какие улитки стоят на приточке и на вытяжке в диаметре и справляются они у вас или нет?

Радиальные вентиляторы различаются в зависимости от давления воздуха в них: до 100 ПА – низкого давления, 1000-3000 Па – среднего давления, 3000-12 000 Па – радиальный вентилятор высокого давления. Помимо этого, модели радиальных вентиляторов подразделяются в зависимости от назначения – для обычной среды прибор изготавливается из углеродистой стали, для агрессивной – из нержавеющей стали. Для перемещения взрывоопасных смесей используются взрывозащищённые вентиляторы, для температур до 200 градусов – теплостойкие. Если вам предстоит удалять дым из котельных топок, то есть смысл купить вентилятор радиальный дымоудаления или дымосос.

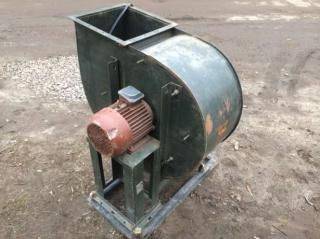

Вентилятор радиальный напольный – многофункциональное устройство, после покупки которого у вас в помещении всегда будет свежий воздух!

Полезное видео

Наглядно можно посмотреть про монтаж самодельной камеры для покраски автомобиля в гараже на видео:

Если рассматривать постройку и организацию покрасочной камеры в целом, то это достаточно интересный процесс. Тут все создается для вашего удобства, начиная с разработки проекта и до конечной отделки. Есть различные способы монтажа, многочисленные варианты материалов, а также оборудования. Есть где разгуляться инженерному гению.

И в итоге, все должно получиться в полном соответствии с нормами и требованиями, предъявляемыми к подобного рода предприятиям. И тогда все будет работать буквально как часы.

Предыдущая

Расчет вытяжки и схемы для монтажа вентиляции покрасочной камеры в гараже своими руками

Как сделать вентиляцию покрасочной камеры своими руками?

Обязательным элементом камеры является вентиляция с фильтром, которая позволяет очищать воздух внутри помещения и воздух нагнетаемый снаружи от пыли, а также осаждать и выводить туман краски наружу. По способу вентиляции камеры можно разделить на следующие типы:

• Одномоторные камеры. В таких камерах воздух нагнетается в помещение сверху. Создавая давление, он осаждает туман краски вниз, который затем через отверстия в полу выводится наружу.
• Двухмоторные камеры, которые кроме верхнего, нагнетающего мотора, имеют нижний мотор, осуществляющий отсасывание воздуха из помещения наружу.

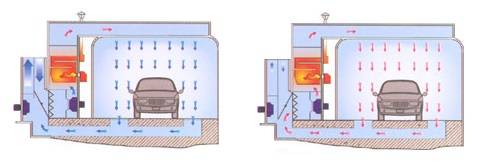

Вентиляция и сушка в покрасочной камере

К преимуществу двухмоторных камер относится лучшая циркуляция воздуха. Однако такой вариант обойдется значительно дороже и более сложен в техническом исполнении. Он окупается при большом потоке машин. В случае малого количества заказов, целесообразней установка одного мотора.

В любом случае, воздух поступающий в камеру должен быть предварительно отфильтрован от пыли, которая может вызвать дефекты покраски. Это достигается с помощью установки воздушного фильтра тонкой очистки на выходе из воздушного короба. Короб представляет собой жестяной ящик, установленный над потолком, в который с помощью улитки нагнетается воздух из улицы.

Для удаления воздуха в полу могут быть проделаны траншеи, закрываемые металлическими решетками. В них может быть установлен мотор для вытяжки воздуха. Кроме этого пол покрасочной камере для автомобилей можно поднять на 10 – 15 см за счет решетки из арматуры. В данном варианте отпадает необходимость прокапывать траншеи в полу.

Третьим более совершенным способом создания потока воздуха в камере является приточно-вытяжная вентиляция, которая может работать в трех режимах.

• Воздух активно циркулирует внутри камеры, постоянно фильтруясь и поступая обратно в камеру. Такой режим необходим для тщательной очистки воздуха от пыли перед началом покрасочных работ.
• Воздух забирается из улицы, фильтруется, прогревается до 30 градусов и поступает в камеру. Затем без фильтрации воздух выводится через отверстия в полу. Данный режим используется для поддержания постоянной температуры при покраске, а также удаления тумана из краски.
• Воздух закачивается из камеры, проходит фильтрацию и, нагреваясь до 60 градусов с помощью тэнов, поступает обратно в камеру. Этот режим используется при сушке краски.

Пол покрасочной камеры

Проектированию расположения входных и выходных отверстий системы вентиляции необходимо уделить особенно много внимания. Неудачное расположение вытяжных отверстий может привести к созданию мертвых зон в помещении и, как следствие, взвесей лакокрасочных материалов, завихрений. Это часто отрицательно сказаться на качестве покраски автомобиля.

Лак, краска и пыль довольно быстро засоряют воздухоочистные фильтры, что приводит к снижению скорости циркуляции воздуха в покрасочной камере для автомобилей и вызывает образование лакокрасочных взвесей. Чтобы быстро решить эту проблему, система вентиляции должна иметь возможность регулирования мощности подачи воздуха. Кроме этого фильтры должны располагаться таким образом, чтобы их замена занимала минимальное время.

В целях увеличения срока службы воздушных фильтров для выходящего воздуха, рекомендуется устанавливать двухступенчатые фильтры. Первый фильтр предназначается для удаления крупных частиц пыли. Следующий за ним фильтр для тонкой очистки улавливает мелкие частицы пыли, а также капельки краски, лака и других летучих соединений. Данный вариант предочистки от крупных частиц позволяет реже производить замену дорогостоящего фильтра тонкой очистки.

Производительность вентиляции для покрасочной камеры рассчитывается исходя из скорости воздухопотока в пределах 20-25 см/с. Однако при расчете необходимо учесть и отнять примерный объем, который будет занимать окрашиваемый автомобиль в камере.

Виды вентиляции в гараже для покраски авто

Любой гараж можно переоборудовать под покрасочную камеру. Согласно требованиям к этому помещению, там обязательно должна быть вытяжка. Различают три типа вентилирования помещения: естественное, механическое и комбинированное.

Естественная

Простейший вариант, когда воздух, через специальное отверстие, попадает внутрь помещения, и через другое покидает его. Монтируется в уже выстроенных гаражах, когда нет возможности сделать отверстия на потолке и под полом. Состоит из приточного и вытяжного окошек, расположенных под потолком и у пола соответственно.

Самодельная естественная вентиляция допустима только при разовой покраске небольших деталей. Она не может обеспечить необходимую скорость смены воздуха и защитить работника от паров краски, создать комфортные условия для сушки.

Механическая

Воздухообмен происходит за счет работы специального оборудования. Вентилятор используется для нагнетания в помещение воздуха. Различают два типа механических вытяжек:

• одномоторные – работает один вентилятор на подаче воздуха;
• двухмоторные – используются два вентилятора: один – для подачи воздуха и один – для его вытяжки их помещения.

Это наиболее оптимальная система для покрасочного бокса. С ее помощью можно менять микроклимат в помещении для режимов покраски, сушки, работать с крупными кузовами и отдельными деталями. При правильном расчете в помещении будут отсутствовать слепые зоны, и не станет застаиваться воздух.

Комбинированная

Для вентилирования используется один вентилятор – для удаления воздуха из гаража. Приток осуществляется естественным путем, за счет разницы давления внутри и снаружи помещения.

Такой вариант является бюджетным способом установить вентиляцию. Если грамотно подойти к вопросу ее организации, правильно подсчитать мощность и схему размещения оборудования, то гараж станет пригодным местом для работы с лакокрасочными материалами.

Обустройство системы сушки

Учитывайте степень загруженности покрасочного бокса при выборе способа сушки, которая является обязательным этапом после нанесения на поверхность авто лакокрасочного покрытия.

1. Если предполагается единичная покраска, можно отдать предпочтение сушке воздухом. Такая процедура будет достаточно долгой, и этот фактор выступает в роли основного недостатка.
2. Если покрасочный бокс обустраивается в коммерческих целях, инфракрасное оборудование станет более разумным выбором, поскольку полного высыхания удастся добиться намного раньше. Среди ключевых преимуществ инфракрасной сушки стоит выделить возможность высушить любую грунтовку или шпатлёвку, в чём возникает необходимости при полноценной реконструкции транспортного средства. Потребление электричества экономное.

Общие требования к вентсистеме покрасочной камеры

Перечислим главные правила:

1. Вентиляция должна быть только механической (принудительной).
2. Фильтры обязательно ставятся и на приток, и на вытяжку.
3. Вентоборудование должно выполняться во взрывозащищенном исполнении.
4. Воздух подается через потолок, вертикальным потоком вниз. Вытяжка — организуется через напольные решетки.

Что учитывается при проектировании? (+видео с общими сведениями)

Вот что:

1. Размер автомобиля. От этого зависит размер самой камеры — она не должна быть слишком большой, поскольку тогда придется делать более мощную вентсистему. Средний размер камер для легковых машин — 6.9х3.9х2.7.
2. Тип краски (чтобы знать состав ЛКМ, вид растворителей). Исходя из этого могут подбираться более качественные фильтры.
3. Как часто планируется красить, и как долго будут проводиться работы.

Расчёт вентиляции

В процессе сушки изделий в окружающее пространство выбрасывается максимальное количество растворителей, содержащихся в используемых для окраски материалах. Объем паров находят по формуле: V= (Mk*Fp*Dc*n)/10^4

Mk — расход лакокрасочного материала (кг/ч), Fp — доля растворителя в ЛКМ, выраженная в процентах, Dс — доля растворителя, выделившаяся в процессе сушки, выраженная в процентах, n — количество запусков процесса сушки в течение часа.

Для всех компонентов, находящихся в составе материалов, применяемых для окраски, необходимо найти предельно допустимую взрывоопасную концентрацию. Для этого берут нижний концентрационный предел воспламенения (по приложению) и умножают на 20%. Полученный результат делят на 100%. После этого находят объем выбросов, формирующийся в процессе сушки по формуле:

Vi= (Vm*V)/Mi

Vm принимают равным 22.4 л/моль (объем, который занимает 1 грамм-моль вещества). V — объем ранее найденных паров, Mi — вес одной грамм-молекулы компонента (принимают по приложению, кг/моль).

На следующем этапе определяют количество воздуха в зоне работы, которого будет достаточно для обеспечения оптимальных условий труда. Для этого объем веществ в окрасочно-сушильной камере делят на ПДВК.

Расчеты выполняют для всех используемых видов лакокрасочных материалов и для всех компонентов, входящих в их состав. Полученные значения суммируют и получают общий объем воздуха, необходимый для удаления веществ в имеющихся концентрациях. На основании полученных данных выбирают вентиляционную установку с небольшим запасом производительности.

Полную консультацию Вы можете получить в компании Veir, а, в дальнейшем, заказать подбор, проектирование вентиляции в покрасочной камере и монтаж.

Как сделать вытяжку в гараже: преимущества

Чтобы оценить преимущества принудительной вентиляции, необходимо понимать основную суть происходящего в составе гаражного воздуха. Кроме атмосферных газов, кислорода, азота, и других естественных примесей, в воздухе присутствует влага. При пониженных температурах и низких давлениях влага из газообразного состояния переходит в жидкое (туман, роса).

Различные газы искусственного происхождения, например, выхлопные, смешиваются с воздухом, частично могут растворяться в воде. В воздухе присутствуют частицы пыли и сажи от неполного сгорания топлива, особенно при пуске холодных двигателей.

Кроме того, воздух в гараже содержит пары бензина, растворителей, смазочных масел, выделения из резиновых и пластиковых материалов. Это смесь, которая придает гаражу характерный запах, и совсем не полезна для здоровья и сохранности техники.

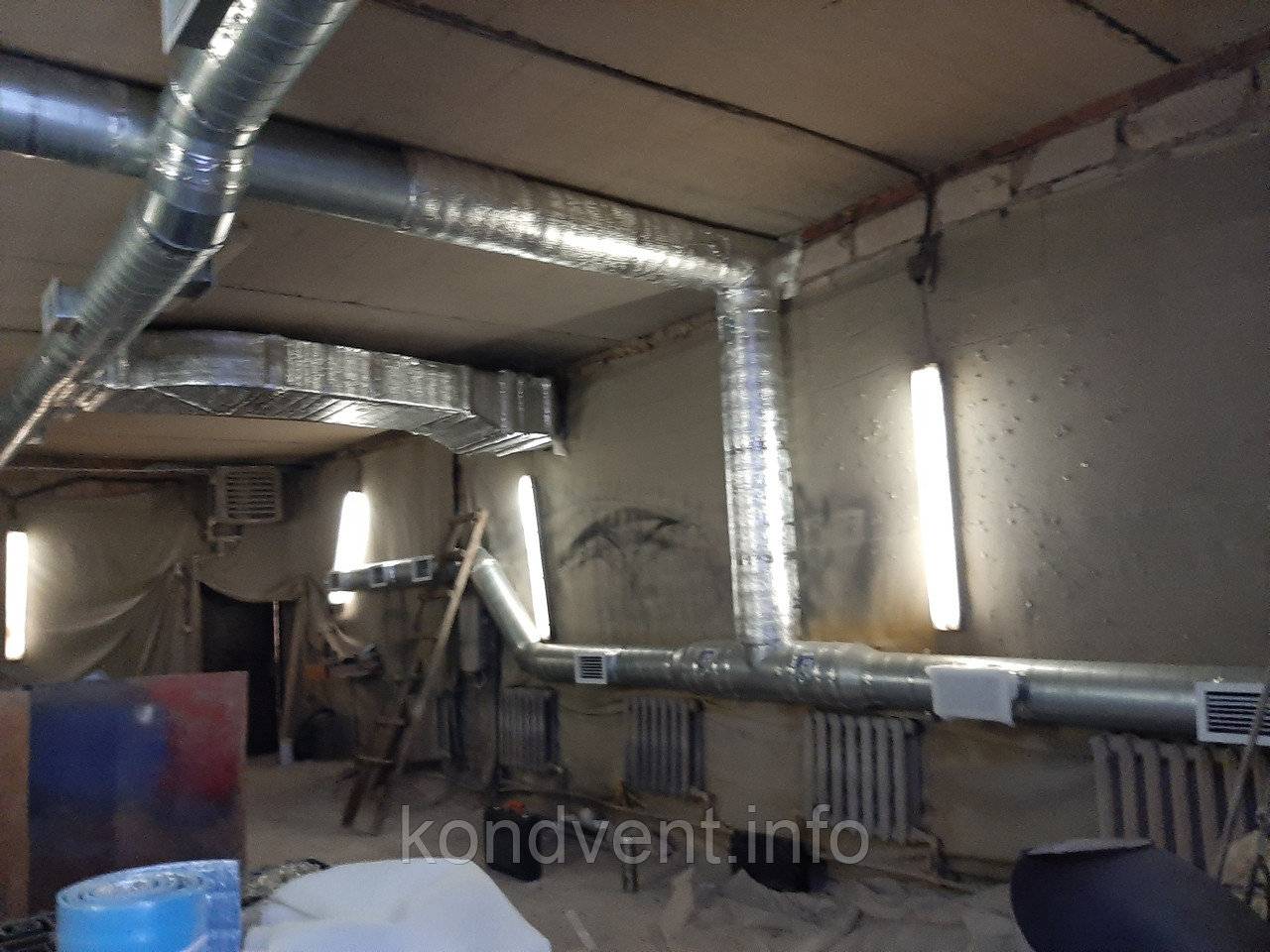

Вытяжка в гараже своими руками — фото:

Покрасочные работы в камерах (а гараж – типичный пример камеры), обязательно должны проводиться в противогазе, с питанием чистым воздухом, но автовладельцы действуют как камикадзе. Поэтому, сделанная своими руками вытяжка в гараже для покраски, просто сохраняет несколько месяцев жизни в расчете на одну покраску.

Часто для гаража используется совершенно недостаточный объем помещения. Бедность не порок, но, действительно, большое свинство. Что просто констатируем, не отвечаем на вопрос кто виноват в этом в нашей стране, и идем дальше. Даже большой гараж нуждается в вентиляции, маленькому она совершенно необходима.

Естественная вентиляция происходит путем выхода воздуха из гаража через открытые двери и ворота. Благодаря большой площади гаражных ворот смена воздуха происходит неплохо, если гараж используется только как место стоянки исправной машины: завел, выехал, заехал, заглушил.

Но гараж частника является почти всегда и мастерской, в которой занимаются и покраской и чуть ли не литьем металла. Здесь естественной вентиляции точно не хватит, и приходится делать искусственную.

Искусственная вентиляция, присутствующая в 60-70% гаражных строений, решает задачу, для которой она предназначена, не полностью. Ее устройство предусматривает вытяжную трубу с дефлектором. В трубе образуется тяга, которой дополнительно помогает дефлектор, он же своим колпаком прикрывает трубу от попадания осадков из атмосферы.

Приточные отверстия в таких случаях расположены внизу, на уровне пола гаража и прикрыты решетками от грызунов и мелких домашних животных. Работа такой вентиляции сильно зависит от разности температур в гараже и за его пределами.

Поэтому владельцы таких гаражей всегда озабочены отоплением, и это весьма дорогостоящий вариант регулирования влажности и чистоты воздуха. К тому же и пожароопасный, так как гаражи часто отапливают не водяным способом, а с помощью электричества или печи-буржуйки.

Принудительная вентиляция использует механическую энергию для ускорения потоков воздуха, при помощи крыльчатки или колеса с лопастями, приводимыми во вращение электродвигателем. При незначительной потребляемой мощности, исчисляемой всего десятками ватт (для гаража на один автомобиль), принудительная вентиляция обладает огромной эффективностью. В России она пока мало распространена.

Причина этого, в настоящее время, еще советские стереотипы и представления об устройстве вентиляции, когда электродвигатели были большим дефицитом. Состоятельным людям гаражи делают на современном уровне, с системами кондиционирования, но доля таких гаражей очень невелика в общем числе по России.

Оборудовать покрасочную камеру самостоятельно – миф или реальность?

Оборудовать покрасочную камеру самостоятельно – миф или реальность?

И так, мы рассмотрели самые важные системы и оборудования, которое является важными составляющими любой покрасочной камеры. Если Вы задаете себе вопрос: «Как оборудовать покрасочную камеру самостоятельно?», то данная информация будет для Вас занимательной и полезной. Для начала необходимо выбрать помещение для оборудования покрасочной камеры, это может быть небольшой гараж с габаритами 6х4 метра, который необходимо обшить пластиковой вагонкой или металлическим профлистом.

Чем обшить стены в покрасочной камере?

Говоря о пластиковой вагонке, можно утверждать, что этот материал очень прочный, выдерживает температуру до 50 градусов по Цельсию, делается из поливинилхлорида, что обеспечивает его нетоксичность и широкий выбор цветовой гаммы. Пол гаража необходимо поднять на 15-20 сми установить вытяжку на базе вентиляторов. Затем устанавливаем воздухозабор с помощью 6-8 точковых тэнов, работающих на электричестве, по периметру гаража.

Как подобрать и настроить осветительные приборы?

Следующий этап – ставим или люминесцентные или светодиодные лампы, в зависимости от Ваших материальных средств. Их располагаем таким образом, чтобы все помещение было прекрасно освещено и поток света был не меньше 600 люмен. Вот в принципе и все, что касается самой постройки. Процесс покраски требует профессиональных навыков, так что лучше пригласить на работу высококвалифицированных специалистов.

Где можно приобрести необходимое оборудование?

Все заменяемое оборудование (светильники, лампы, тэны, фильтры и т.д.) можно приобрести в специализированных магазинах, так что строительство и эксплуатация покрасочной камеры для автомобилей не составляет особого труда. Это экономически выгодно и прибыльно для любого представителя малого бизнеса. Надемся, что выше приведенная информация была для Вас познавательной и полезной. Желаем удачи!

Пол, как элемент вентиляции камеры

OLYMPUS DIGITAL CAMERA

Для вывода загрязненного воздуха в полу камеры делают специальные каналы, которые сверху прикрывают металлической решеткой.

В эти каналы монтируют вентиляторы и системы очистки с предустановленными фильтрами. Обычно для монтажа напольной системы достаточно поднять корпус камеры на 15 – 20 см.

Вытяжку в полу покрасочной камеры нужно сделать с выводом труб по всему периметру рабочей зоны, чтобы не образовались «мертвые зоны», где не будет засасываться вредные воздушные массы. К тому же смотрите на то, чтобы вам удобно было менять фильтры, которые будут очищать воздух, перед тем как вывести его наружу.

Видео пример организации вентиляции в покрасочной камере.

Расчет вентиляционной системы покрасочной камеры

Разработка схемы начинается с расчета характеристик вентиляторов устанавливаемых на входе и выходе системы. Для расчета параметров вентилятора за основу можно взять значение воздушного потока (С, м3/час), который будет равняться параметру воздухообмена в камере.

Для его расчета потребуются:

• К – среднее значение кратности обмена воздуха в камере (раз/час).
• V – объем помещения.

Формула будет иметь вид: C = К × V.

Определяемой характеристикой для вентиляторов приточной и вытяжной вентиляции будет падение давления при входе и выходе воздушных масс, т. е. сравнить скорости потоков (W, м/с). Делается это по формуле:

W = С/(S × 3600).

Где С — номинальный воздушный поток (м3/час); S — площадь потолочного и соответственно напольного фильтров (м2); 3600 — перевод времени в секундах.

Таким образом, можно получить расчет скоростей для вентиляторов и притока воздуха.

Обычно производители данного оборудования указывают данные параметры в виде характеристики «производительность».

Расчет вентиляции и подбор соответствующего оборудования производят в случаях самостоятельного проектирования систем или же при ремонте камеры для покраски нестандартных размеров.

К примеру, если камера стандартная размеров 6м на 4м, то достаточно купить и установить на нее два вентилятора производительностью — 20 000 м3/ч.
