Правила организации вентиляции басту в бане

Способы повышения мощности вентиляции

Мощность повышают несколькими способами. Если зольник печи находится в парилке, то ее следует окружить возвышением. Возле печки воздух нагреется, потом сделает полукруг по верхней половине парной и уже более тяжелый и прохладный опустится сначала на противоположной стороне. Из-за разницы высоты и тяги в зольнике холодный воздух попадет в топку (камеру сгорания) печи, откуда выйдет через дымоход.

Чаще всего зольник располагают в комнате отдыха, а закрытую часть печи направляют в парную. Тогда под полом парилки можно разместить трубу для забора отработанного воздуха, отверстием у дальней от комнаты отдыха стенки. Противоположный конец этого вытяжного канала подвести под зольник в комнате отдыха. Тяга печи удалит воздух из здания намного быстрее, чем вытяжная труба в парной.

Форточка у изголовья: зимой ее открывают и снижают влажность, также ее используют, чтобы дать свежий воздух парящемуся или снизить температуру жара

Вытяжной канал басту все же следует оставить для дополнительной вентиляции. Чуть ниже стыка вертикальной и горизонтальной труб должен стоять шибер для деактивации тяги. Закройте его, чтобы выводить воздух только через зольник печи.

В случае с вытяжной трубой с горизонтальным выводом проявляется воздействие внешнего воздуха. Его потоки сходят по скатам крыш и ослабляют тягу. Зимой появляется еще одна проблема. Холодный уличный воздух порывом ветра начинает смешиваться с теплым из выходного отверстия. Два потока завихряются и еще больше ослабляют работу вытяжного канала.

Учитывайте размер скатов. Если есть возможность, делайте уличный вывод со стороны щипца, где нет свесов. От холодного ветра зимой стоит защищаться на этапе проектирования самой бани. Сторону под наружный вывод сбоку оградите постройкой или каким-либо нагромождением.

Не забывайте о прямолинейном варианте с выводом через потолок и крышу.

Частые вопросы

Баня каркасная, печь Ферингер ламель мини, окно в парной есть. Нужна ли вентиляция басту?

При наличии окна в парной вентиляция не обязательна. Тем более, что с печами Ферингер вентиляция этой системы чаще не работает из-за отсутствия регулируемой конвекции. Исключение составляет модели с продувкой каменки. Но это не самое лучшее решение.

Можно ли сделать вентиляцию басту из оцинкованных коробов?

Можно. Но оцинкованное железо не самый лучший материал в парной.

Можно ли проложить его в толще стены, под слоем утеплителя, дабы не делать обход короба внутренней отделкой, хочется оставить чистовые стены прямыми?

В стене короб проложить можно, но он должен быть обязательно качественно утеплен, поскольку для начала движения воздуха необходим хороший прогрев короба. Иначе вентиляция работать не будет. Так же помните, что если короб будет металлический, поэтому при нагревании изнутри возможно выпадения конденсата на внешних стенках

Почему при организации вентиляции басту выходное отверстие делают в боковой стене? Нельзя ли этот короб вывести прямотоком на крышу через обычную вентиляционную трубу?

В парной русской бани важно сохранить паровой пирог под потолком, необходимо максимально хорошо его пароизолировать. Любой проход канала через потолок – это риск утечки пара

Вытяжной короб, проходящий через холодный чердак необходимо очень хорошо утеплять. Иначе вентиляция может не работать.

Вентиляция басту в бане: схема, устройство и принцип работы

«Басту» — это по сути название шведских саун, где нагрев помещения происходит за счёт грамотно продуманной конвекции воздуха. По названию этих саун, и прозвали вентиляцию. Итог сбалансированного и эффективного воздухообмена следующий:

• свежий и «лёгкий» воздух в парной,
• легко дышать и легко воспринимать высокую температуру,
• сухие полы и другие деревянные элементы отделки,
• отсутствие грибка, плесени и затхлого запаха,
• комфорт и приятное времяпрепровождение в бане,
• долгий период эксплуатации парной без ремонта.

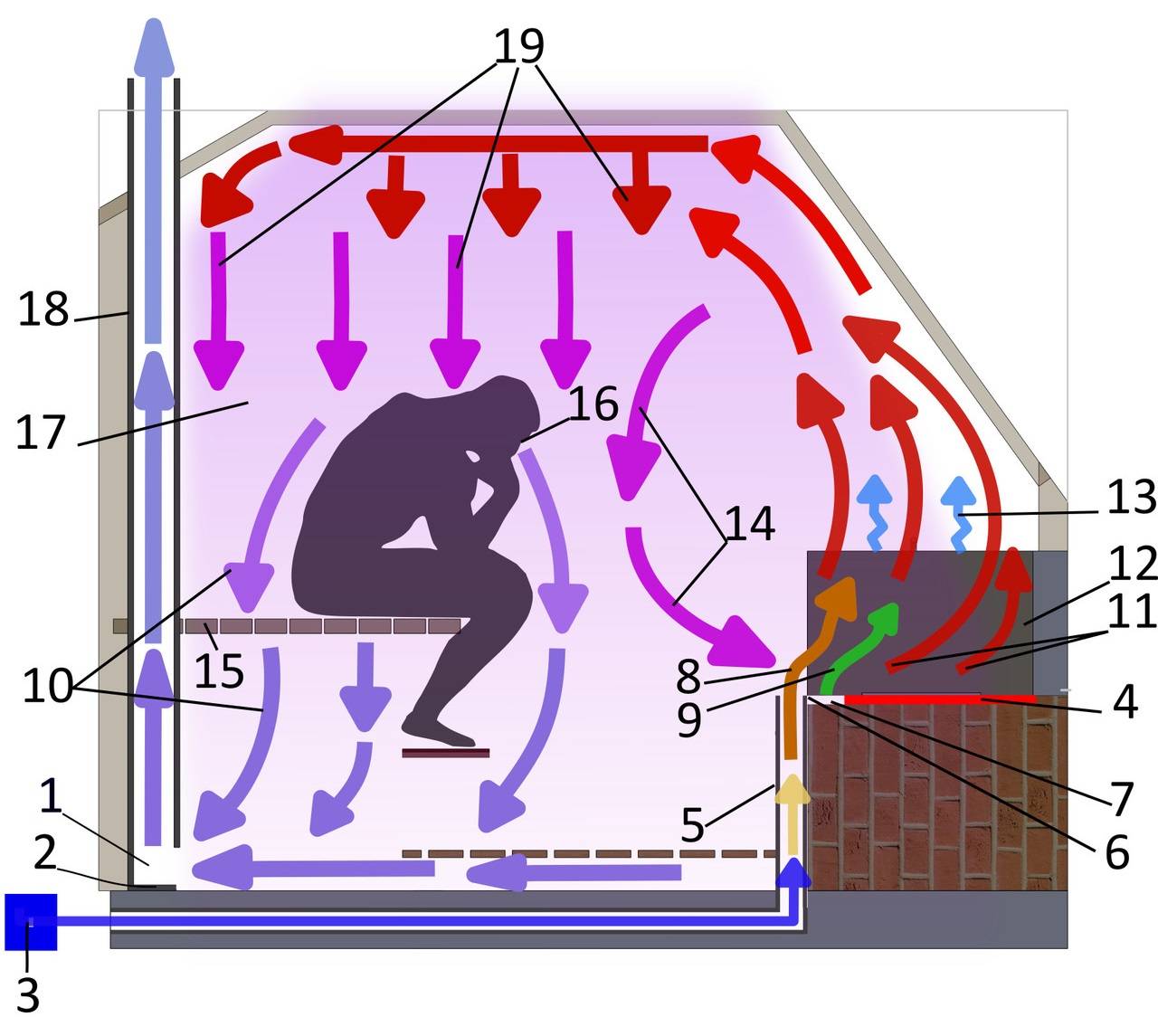

Схема и устройство довольно просты: под печью в полу или в стене (в самом низу) делается приточное отверстие для холодного воздуха. На противоположной от печки стене, устанавливается вертикальный вентиляционный короб.

Этот короб имеет 2 вытяжных отверстия: снизу и сверху. Нижнее для удаления влажного тяжёлого пара, верхнее – для «сброса лишнего жара» и для просушки помещения. Выводится «отработавший воздух» по воздуховоду через чердак на крышу.

Холодный воздух, проходя возле печи, нагревается и перемещается вверх. Верхнее отверстие в коробе во время парных процедур должно быть закрыто (если вам не сильно жарко). Прошедший через всё помещение и немного остывший влажный воздух начинает опускаться вниз. Здесь он засасывается через нижнее отверстие в коробе и удаляется на улицу.

Печь в данном случае играет роль теплового насоса, и воздухообмен происходит естественным образом. Никакая принудительная вентиляция здесь не нужна. Воздушный поток постоянно циркулирует за счёт движения вверх горячего воздуха от печи, поэтому находиться в парной очень комфортно и легко.

Вентиляция Финских саун «Басту». Делаем своими руками

Термин переводится с финского как «bad» — это баня, а «stuga» — утепленное деревянное строение. Расхожее название — «Финская баня». Вентиляция в бане «Басту» — это замкнутое воздушное пространство в верхней части помещения сауны, а внизу — приточно-вытяжная система. Такая конфигурация обеспечивает накопление теплого воздуха вверху сауны.

Система напоминает перевернутый купол с замкнутым верхним объемом. Помещение должно обладать достаточной теплоизоляцией и герметичностью, чтобы воздух не просачивался через все щели. Отопление получается экономичным. Схема опробована на финских саунах и пользуется там большой популярностью.

Вентиляция в русской бане «Баста» делается редко. Там несколько иной тип парилки. При больших количествах пара на каменке такой тип вентиляции неудобен. Он приводит к застаиванию воздуха в помещении. В то же время ничто не мешает предусмотреть такой вариант вентиляции для разнообразия.

Информация. Интересно, что сделав вентиляцию по типу «Баста» и добавив в моечной хотя бы небольшой бетонный бассейн, мы получаем русскую, финскую баню и сауну в одном строении. Режимы работы будут переключаться.

Еще одно преимущество, которое обеспечивает вентиляция «Баста» в бане — экономичность. Отсутствие верхней вытяжки делает возможным гораздо более быстрый нагрев помещения. Если в регионе, где строится баня, нет большого количества недорогих дров, то это еще один аргумент в пользу того, чтобы предусмотреть режим «Басту».

Отсутствие вытяжки вверху парной — основное условие, при котором работает вентиляция «Баста» в бане, схема обязательно должна переключаться на обычный режим вентиляции. Чтобы это обеспечить, она строится по обычным стандартным правилам, о которых рассказывается в этой статье.

К стандартному комплекту верхней и нижней задвижки нужно добавить еще одну нижнюю вытяжку. Как и в случае со стандартной вентиляцией парной приток и вытяжка должны быть максимально разнесены друг от друга. Оптимальное расположение — выход на противоположенные стены бани, но это возможно не всегда.

Чтобы вентиляция «Басту» в русской бане заработала, перекрывается верхняя вытяжка и обязательно открывается нижняя. При этом естественная тяга в верхней вытяжке больше, чем в нижней. Это нужно учитывать при выборе сечения вентиляционных каналов.

Сейчас типовая планировка бань имеет парную в углу строения. Второй угол занимает моечная, а оставшуюся половину — комната отдыха. Заборный клапан (входная задвижка) ставится на 20 см выше от пола парной, между наружной стеной и банной печью.

Очень часто банная печь установлена посередине бани (так она одновременно обогревает все три помещения). В этом случае воздух нужно подводить по металлическому воздуховоду. Просто сделать в парной дырку на улицу и закрыть ее решеткой — нельзя! Это обязательно приведет к сквознякам, которые совершенно недопустимы в парном отделении. Воздух обязательно должен прогреваться у печи.

Внимание! При закрытии верхней задвижки и включении вентиляции «Басту» на каменку следует лить меньше воды. Иначе есть риск быстро перегреть баню

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

время от времени слегка приоткрывать дверь в парилку;
сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении. Вытяжка естественной вентиляцииИсточник stroyfora.ru

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Схемы

Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.

Приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям:

Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше их расположить, тем более сильную тягу можно обеспечить

Но для бани это не всегда является лучшим выходом, поэтому важно правильно рассчитать силу тяги

Естественная

Этот вариант оптимален для большинства бань, поскольку он дешевый и при этом довольно эффективный.

Самый простой способ получения воздуха для дыхания в парной – расположение небольшого окошка рядом с полком и двери в предбанник. Окно и дверь открывают между заходами во время отдыха. По возвращении в парную закрывают и снова парятся.

Для просушки парной делают маленький продух. Одни монтируют его в дальнем углу под потолком, другие под полком. Места размещения этих отверстий необходимо определять, исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня.

Вентиляционные отверстия должны находится на одном уровне от пола. Так входящие потоки воздуха нагреваются от печи и поднимаются вверх, остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в парилке отверстия можно закрыть заслонками.

Размеры отдушин должны примерно 300-400 кв/мм. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, поэтому степень открывания заслонок нужно регулировать.

Принудительная

В такой схеме перемещение воздушных потоков осуществляется с помощью вентиляторов, установленных в вентиляционных отверстиях. Монтаж вентиляторов позволяет быстро обновить воздух. Этот вариант хорошо подходит, когда в бане установлен парогенератор.

У принудительной схемы вытяжки есть ряд преимуществ перед естественной:

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху будет слишком жарко.

Если печь установлена не в парилке, используется другая схема вентиляции:

Возле отопительного устройства на высоте 300 мм от уровня пола делается приточное отверстие.
На противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм от потолка.
Иногда приточное отверстие делают внизу стены за печью, чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно.
На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 м от уровня пола, а другой – под потолком.

При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.

Вентиляция по Басту

Система получила широкую популярность, благодаря легкости монтажа и эффективному распределению тепла.

Принцип Басту – это перевернутый стакан:

Приточный и отводной воздуховод находятся на одной высоте – чуть выше уровня пола.
Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – это и есть тяга.
Выход разогретого воздуха находится по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу остывает и, опускаясь, попадает в вентиляцию.

Минусом системы вентиляции по Басту выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, и хуже всего, что может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

Вентиляционные клапаны

Это еще одна схема вентиляции. Приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.

Снаружи отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.

Из чего можно собрать вентиляционную систему

Понадобятся следующие комплектующие:

Дымоходная труба, зонт-К и шибер из нержавеющей стали.
Тройник.
Заглушка.

Главное, чтобы все эти элементы были качественными и технически совместимыми.

Нужна ли теплоизоляция воздуховодов

Такое решение распространено в технике для кондиционирования, но там следует предотвращать появление конденсата. Плюс, по трубам идет газ, который холоднее окружающей среды.

У нас же обратная ситуация – пар значительно горячее, но если он выходит по длинному каналу и в условиях резких перепадов температур, часть его тоже может превращаться во влагу. Если наблюдается такое явление, воздуховод следует утеплить снаружи, во всех остальных случаях этого не требуется.

Устройство вентиляции в бане: принципы работы

Вентиляцию бани можно условно разделить на функционирующую постоянно (кровельная, фундаментная, стеновая) и функционирующую периодически, во время банных процедур и работы печи. Та и другая — части единой вентиляционной системы, которая закладывается еще при строительстве.

Независимо от места приточные делаются всегда ниже вытяжных. Иногда приток воздуха обеспечивается через жалюзи внизу двери в парную. Но есть одно правило: откуда воздух берется, туда же он должен и отдаваться. Если берем из помещения, нужно возвращаться не на улицу, а тоже в помещение. Иначе работать не будет.

Расчет площади вентиляционных окошек достаточно прост: надо исходить из того, что каждому кубометру объема помещения нужно окошко площадью 24 см². Окошки ни в коем случае не делаются прямо напротив друг друга на одной высоте.

При прогреве бани продухи в фундаменте закрываются, заслонки в парной задвигаются.
Во время парения окошки приоткрываются по необходимости.
После завершения процедур баня проветривается целиком.

В помощь вам также подготовлен материал про схемы вентиляции в бане (10+ разных схем).

Нужно ли нанимать специалистов для расчета и проектирования

Если вам нужна правильная, “легкая” и беспроблемная баня, вентиляция в парной играет важную роль: от долговечности бани до вашей собственной безопасности.

Если банное помещение совмещено с домом, имеет комнату отдыха или предбанник, в которые выведена печь, или имеются иные причины для применения принудительной вытяжки, то ответ на вопрос “нужно ли нанимать специалистов для расчета и проектирования” будет однозначным: нужно.

Иначе можно ошибиться в незначительной детали, а приобретенное расчетное оборудование по этой причине не подойдет. А это в свою очередь вызовет дополнительные траты.

Кроме того, чтобы не нарушать конструкцию строения, вентиляцию парной лучше проектировать заранее, до того, как баня возведена, особенно это касается ситуации, когда вход потоков воздуха должен располагаться на фундаменте. Установка вентиляционной системы в уже построенное здание процесс хлопотный и трудоемкий. Потребуется разборка почти всех финишных материалов, освобождение места под гофры и прочее.

При строительстве кирпичной бани без предварительной подготовки и вовсе не обойтись, ведь требуется не только деревянные отделочные материалы, но и материал стен – кирпич, который (некоторые виды, например, силикатный) склонен к впитыванию большого количества воды.

Узнайте больше про утепление кирпичных бань на этой странице.

Прогрев и утепление предбанника

Между раздевалкой/комнатой отдыха с одной стороны, и парной с другой, в идеале оставляют плавный переход между температурными режимами.

Есть четыре варианта, чтобы добиться этого:

Печка выходит в оба помещения.
Дополнительная перегородка между парилкой и предбанником, совмещенным с комнатой отдыха.
Подача части разогретого воздуха ведется из парилки.
На прямом пути от предбанника до парной находится моечная.

Также необходимо позаботиться и об утеплении помещения. От холода изолируют пол, стены и потолок. Часто берут фольгированный утеплитель, но на толстый слой фольгу стоит укладывать вручную.

Для утепления предбанника подходит минеральная вата, пенопласт и другие вспененные материалы, а также керамзит, но по структуре наилучшей будет минвата, тем более если она фольгированная

Утепление пола начинают с того, что к нижним частям лаг, расположенных с шагом 45—55 см, прибивают черепные бруски меньшего размера — продольно к основанию. Сверху кладут черновое покрытие — продолговатые или широкие доски. Черновой пол формируют сплошным.

Полученную конструкцию покрывают гидроизоляционной мембраной. Кладут так, чтобы полностью прижать слой к выпирающим лагам. Затем в промежутке между этими планками укладывают соразмерный кусок утеплительного полотна: чуть больший по ширине, длине и высоте. В качестве теплоизоляции подойдет, в том числе, и минеральная вата. Ее берут побольше, так как материал сильно сжимается.

Выше укладывают пароизоляцию с небольшим заходом на стены. В процессе утепляют трубы, которые будут в толще пола или ниже.

Останется только сделать сам пол. Поверхность можно вымостить плиткой или досками. Обычно выбирают древесину, так получается теплый пол и сохраняется единство интерьеров. Покрытие нужно делать сплошным, максимально придвигая досочки друг к другу.

Под потолком отделка портится больше всего, поэтому используйте толстый слой утеплителя. Теплоизоляцию можно собирать на перекрытии, между планками. Внизу кладите пароизоляцию, выше утеплитель, потом гидроизолируйте его. Сверху можете покрыть цементной стяжкой и деревянными досками.

Подробнее об утеплении потолка можно прочесть в этом материале.

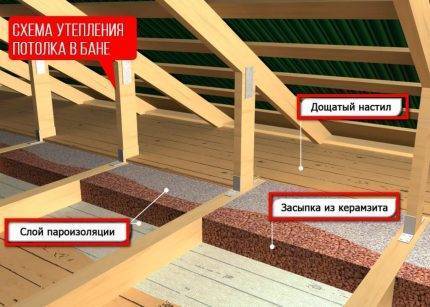

Вариант теплоизоляции потолка над предбанником: плотно уложенный керамзит, спрятанный в два слоя пароизоляции, и деревянный дощатый пол без стяжки

Бревенчатые дома удастся утеплить в готовом здании, но планировать теплоизоляцию стоит заранее. Также стоит позаботиться об утеплении входной двери.

За счет тепловых барьеров эффективно борются с избытком влаги, но конденсата удастся избежать полностью, если постоянно делать некоторые вещи. Держите двери закрытыми, открывайте только на короткое время. Регулируйте затворы в вентиляционных решетках.

Пользуйтесь заглушками и в первую очередь во время прогрева. После процедур охлаждайте предбанник через открытые двери и окна. Делайте при этом кратковременные сквозняки. Проветривайте каждое помещение по очереди — через их окна.
