Основные правила вязки арматуры под ленточный фундамент

Виды маркировок арматуры

При заказе арматуры важно знать особенности заводских обозначений. Концы арматуры, изготовленной из низколегированной стали, имеют следующие цветовые обозначения:

• Продукцию класса А-IV помечают красным цветом;
• Продукцию класса А-V помечают красным и зеленым цветами;
• Продукцию класса А-VI помечают красным и синим цветами.

Кроме этого для обозначения различных классов арматуры используются буквы со следующим значением:

• Пометка «К» (Ат-IVK) говорит о высокой устойчивости к растрескиванию под влиянием статического напряжения;
• Пометка «С» (Ат-IVC) говорит о том, что этот вид арматуры свариваемый;
• Пометка «СК» (Ат-IVCK) также говорит о том, что арматура свариваемая, но одновременно с этим она обладает устойчивостью к коррозийному растрескиванию.

При незначительных нагрузках на различные места будущего основания может быть использования монтажная арматура А1, которая характеризуется меньшим сцеплением с бетоном.

Как правило, для усиления свойств фундамента применяется рабочая арматура А3, которая отличается наличием трех видов выступов:

• Серповидного, отвечающего за стойкость арматуры к различным разрывным нагрузкам. Такая арматура используется при работе с тонкими стенами;
• Кольцевого, обеспечивающего надежное сцепление с бетоном. Такая арматура используется при работе с мощными бетонными конструкциями;
• Смешанного, включающего в себя положительные свойства первых двух видов.

В случае, когда арматура лишена каких-либо обозначений, то использовать ее при кладке ленточного фундамента категорически запрещается. Кстати, экономия в процессе покупки нежелательна, ведь в результате использования незакаленной арматуры фундамент может покрыться трещинами, которые спустя некоторое время распространяться и на стены дома.

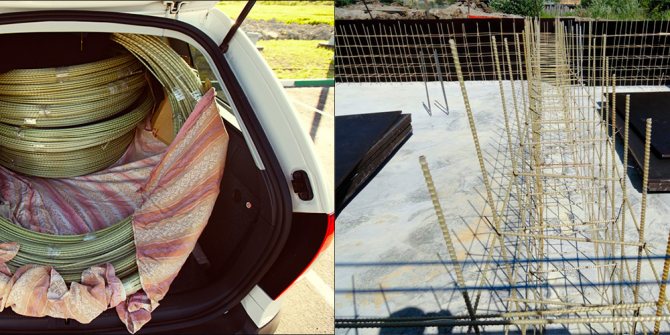

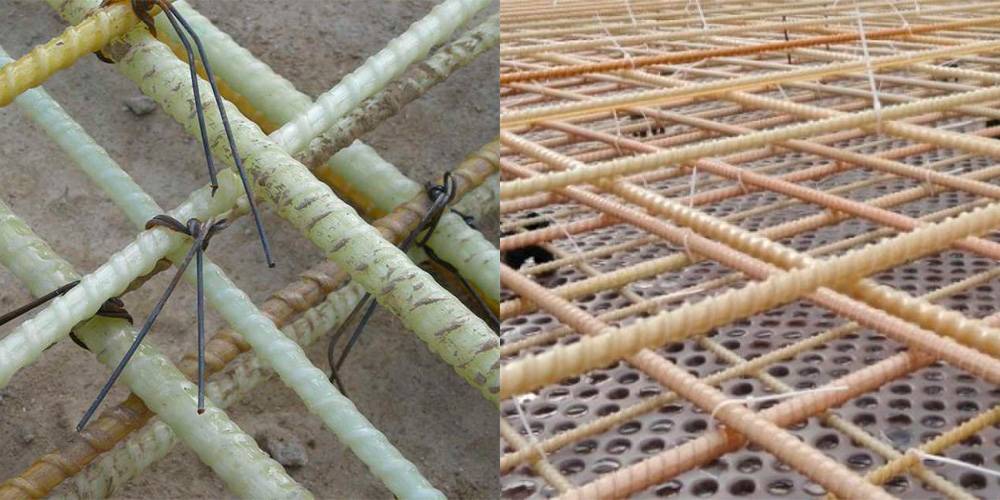

Нередко в качестве армирующего материала используется стеклопластиковое волокно, тем не менее, наибольшую жесткость и надежность конструкции обеспечивает именно металлическая арматура. На строительном рынке можно увидеть арматуру в мотках, в виде стальных прутьев либо в виде сварной сетки, изготовленной в заводских условиях.

https://youtube.com/watch?v=wEBFq_covF4

На это стоит обратить внимание

Плюсов стеклопластикового армирования в укреплении фундамента много. Посмотрим, какие у данного материала выявлены недостатки. Самым главным недостатком этого материала является низкий показатель прочности на излом.

Он в разы ниже такого же показателя металлической арматуры. Поскольку у него небольшая гибкость, стеклопластиковый прут не может взять на себя растягивающее усилие. Это будет действовать на бетон, поэтому ее требуется применять в бетонах, уже максимально подвергнутых растяжению. Стеклопластиковый прут можно применять ограниченно, потому что она должна быть уже в растянутом виде.

Начало правильного армирования ленточного фундамента

В ленточном фундаменте основная нагрузка на растяжение ложится именно на арматуру, а на сам бетон ложится нагрузка на сжатие. Поэтому в нем нужно производить армирование правильно, а именно сделать армирование верхней и нижней части, а вот средняя часть не несет на себе никакой нагрузки, поэтому смысл в ее армировании отсутствует. Для долговечности фундамента, нужно качественное армирование, а для этого необходимо правильно выбрать арматуру.

При покупке арматуры необходимо обратить внимание на обозначения на ней. Так, индикатор С говорит о том, что данная арматура подходит для сваривания и правильно будет ее использовать именно для этих целей, а индикатор К подсказывает, что она имеет стойкость от коррозионного растрескивания

Совет: обратите внимание, что, если на арматуре отсутствуют обозначения, она не подходит для использования в фундаментах. Экономить при покупке неправильно, так как некачественный продукт приведет к тому, что фундамент строения даст трещины, которые впоследствии перейдут на стены

Так, индикатор С говорит о том, что данная арматура подходит для сваривания и правильно будет ее использовать именно для этих целей, а индикатор К подсказывает, что она имеет стойкость от коррозионного растрескивания

Совет: обратите внимание, что, если на арматуре отсутствуют обозначения, она не подходит для использования в фундаментах. Экономить при покупке неправильно, так как некачественный продукт приведет к тому, что фундамент строения даст трещины, которые впоследствии перейдут на стены

Для того чтобы вязать арматуру, вам понадобится:

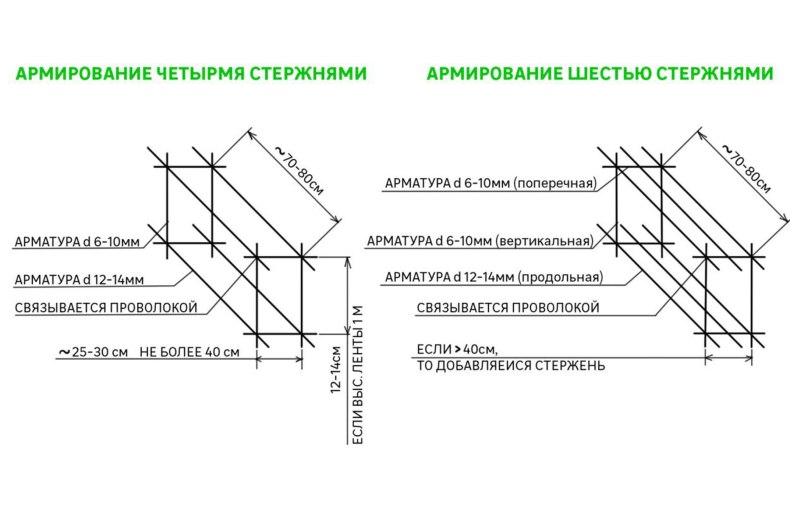

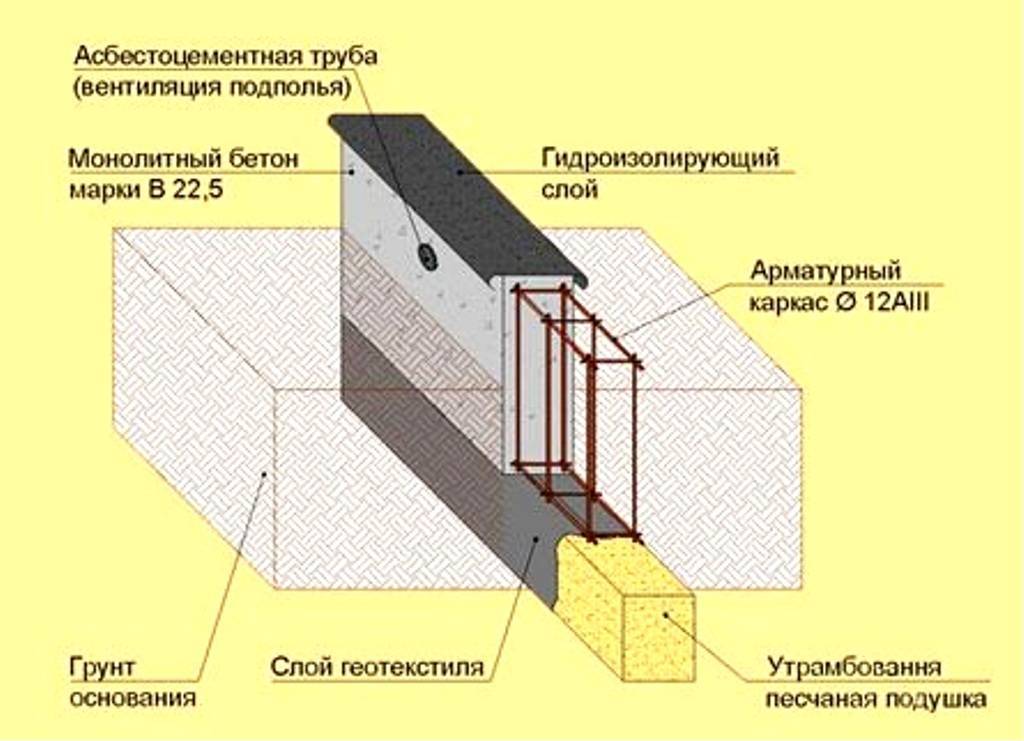

Схема устройства армированного каркаса для ленточного фундамента.

• арматура;
• отожженная вязальная проволока 0,8 – 1 мм в диаметре;
• специальный крючок для вязки (можно использовать пассатижи).

Одному человеку, не имеющему опыта в связывании, будет очень сложно произвести армирование самостоятельно. Лучше заранее найти себе помощника, а лучше двух, которые смогут помочь правильно вязать, так как для установки арматуры в проектное положение потребуется три человека.

Пистолет для профессиональной вязки

Когда возникает необходимость в проведении огромных объемов армирования, как, например, при постройке длинных заводских цехов, то рабочие пользуются не ручным или частично механизированным инструментом, а полностью автоматическим. Таковым является пистолет, разработанный специально для вязки арматуры.

Данный аппарат подарили миру японские инженеры. Его выгодная особенность заключается в том, что он дает возможность за несколько секунд зафиксировать на стыке стержней проволоку с любым необходимым усилием.

Отличия автоматики от ручных аналогов

Квалифицированное использование автоматических инструментов дает ощутимые выгоды по сравнению с пусть и удобными, но ручными устройствами. Автоматика способна обеспечить

• Очень высокий темп работы;
• Четко равномерное натяжение проволоки;
• Существенное повышение производительности, позволяющее в одной позиции вязать по два десятка узлов;
• Упрощение работы за счет удлиняющей насадки;
• Уменьшение трудовой нагрузки на спину вязальщика;
• Продление рабочей смены на любое необходимое время, вплоть до круглых суток при авральной сдаче объектов к заданной календарной дате;
• Полную восьмичасовую рабочую смену без зарядки аккумуляторной батареи;
• Возможность программным путем задавать режимы работы прибора для осуществления вязки конкретных видов, при смене диаметров стержней, при необходимости отрегулировать уровни затяжных усилий;
• Избавление от необходимости тратить много времени на собственноручную нарезку вязальной проволоки;

Правила вязки арматуры на углах

Вязка арматуры на углах — это важный этап, который требует особого внимания, так как именно в углах происходит наибольшее нагружение. Для обеспечения надежности и прочности конструкции необходимо соблюдать несколько основных правил:

Углы должны быть обвязаны. Все углы фундамента должны быть обвязаны арматурой. Это означает, что стержни арматуры должны быть связаны вокруг периметра, включая все углы.
Правильное расположение стержней

При вязке арматуры на углах важно расположить стержни так, чтобы они образовывали угол 90 градусов. Это обеспечивает равномерное распределение нагрузки.
Увеличенное количество вязок

В угловых зонах рекомендуется увеличивать количество вязок. Большее количество точек соединения обеспечивает дополнительную прочность и стабильность.
Использование длинных сегментов. При вязке арматуры на углах следует использовать стержни большей длины. Это позволяет обеспечить крепкое соединение между угловыми сегментами.

Следуя этим простым правилам, вы обеспечите максимальную прочность и стабильность своего строения. Независимо от размера и сложности вашего проекта, правильная вязка арматуры на углах является ключевым аспектом, который не стоит пренебрегать.

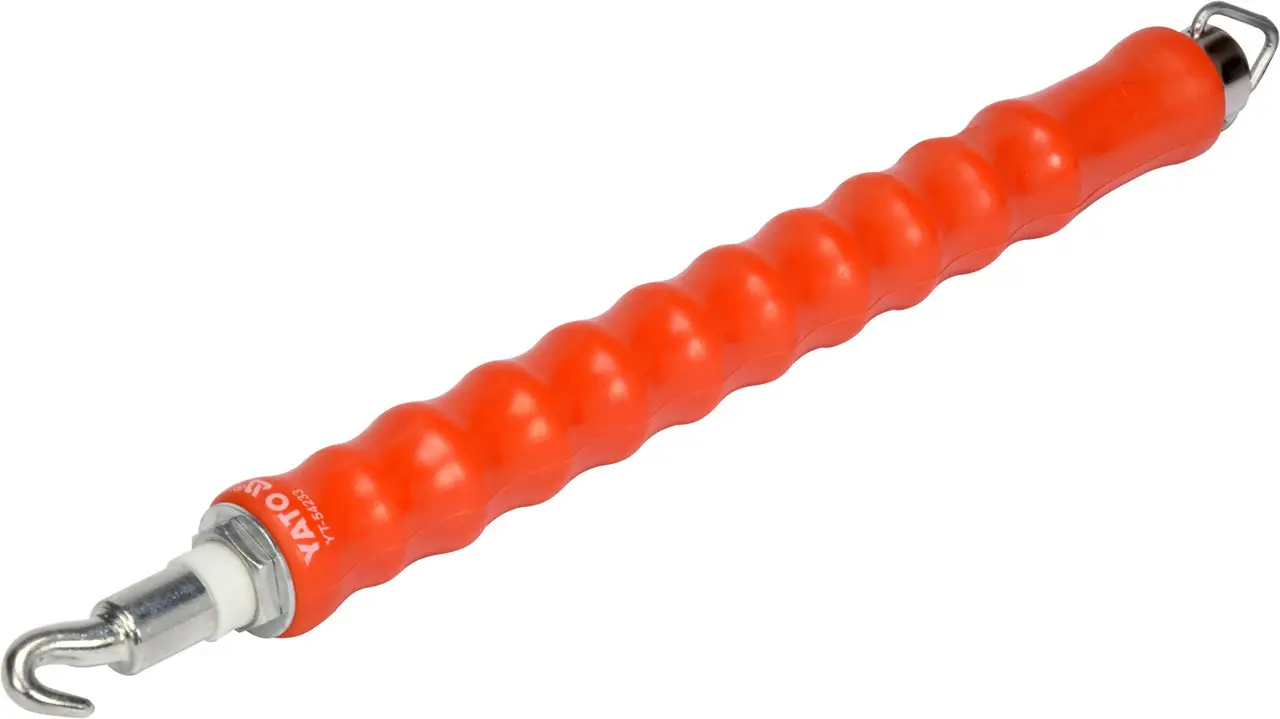

Как вязать арматуру крючком. пошаговая инструкция

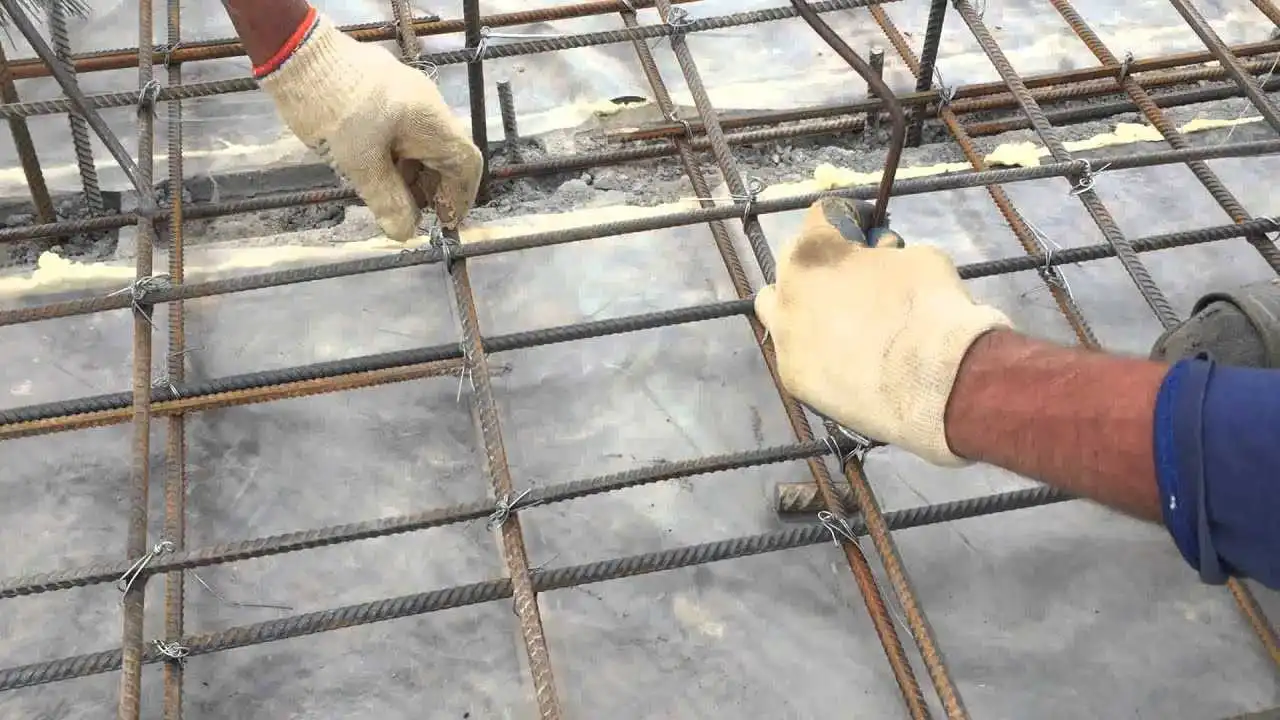

Вязка арматуры крючком — это процесс, который требует некоторых навыков и терпения, но результат стоит затраченных усилий. Этот метод позволяет создать надежные и прочные соединения между стержнями арматуры.

Инструменты:

• Стержни арматуры. Это основной материал, который будет использоваться в процессе.
• Крючок для вязки арматуры. Этот инструмент обеспечивает надежное и крепкое соединение между стержнями.
• Проволока. Она используется в качестве «нити» для вязки арматуры.
• Кусачки. Ими удобно отрезать проволоку нужной длины.

Перечень действий:

1. Отрезайте проволоку нужной длины с помощью кусачек.
2. Пропустите проволоку через отверстие в крючке.
3. Прижмите конец проволоки к стержню арматуры, чтобы он не двигался.
4. Оберните проволоку вокруг стержней арматуры, используя крючок для вязки.
5. Повторяйте этот процесс до тех пор, пока все стержни арматуры не будут надежно связаны между собой.

Мастерство вязки арматуры крючком приходит с практикой, но даже если вы новичок, следуя этим простым шагам, вы сможете создать прочное соединение между стержнями арматуры. Это важный навык, который поможет вам в строительстве или ремонте, и который, несомненно, пригодится вам в будущем.

Вязка арматуры или сварка?

Соединять прутки арматуры можно вязкой или сваркой. Оба варианта имеют свои характерные отличия. Чтобы выбрать более подходящую технологию, следует сравнить их характеристики.

Сварка

Соединять сегменты арматурной проволоки при помощи сварки намного быстрее. Но в процессе металл подвергается сильному нагреванию, что снижает его показатели жесткости и прочности. Это означает, что сваренный каркас менее надежен. Поэтому многие строители не используют данный метод.

Кроме того, считается, что если выполнить сварку правильно, она совсем незначительно повлияет на свойства арматуры.

Квалифицированные специалисты знают, как снизить негативное воздействие сварки на материал

Важно правильно подобрать электроды и величину тока, по завершении работы дать изделию остыть в естественных условиях, проследить, чтобы на сварной поверхности не образовались трещины

Кроме этого следует обеспечить соединяемым элементам качественное прилегание и не использовать стыковое присоединение.

Рекомендуемые варианты присоединения прутков:

• нахлестное;
• тавровое;
• крестовое.

Вязка

Расход материалов увеличивается за счет обвязочной проволоки. Стоит отметить, что некоторые марки арматуры вообще не предназначены для сварки. При их использовании может применяться только вязка. Проволока должна быть достаточно гибкой и прочной.

Обычно используется связочный материал из низкоуглеродистой отожженной стали. Диаметр может быть различным. Слишком тонкую проволоку можно сложить в несколько раз.

При вязке арматура соединяется с запасом подвижности. В процессе усадки, которую дают практически все новые постройки, это позволяет каркасу «подстроиться» под деформации фундамента.

В то же время сваренный каркас с жесткими стыками может при усадке спровоцировать появление микротрещин в бетоне. Поэтому при строительстве на участке со сложным грунтом следует применять вязку, обеспечивающую подвижность крепления.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

• 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
• 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
• 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
• 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

• Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
• Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту. То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав. В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом

Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Несколько слов об особенностях ленточного фундамента

Ленточный тип фундамента смело можно назвать универсальным, самым распространенным, который позволяет возводить постройки практически из любого строительного материала. Широкое использование этой базовой конструкции объясняется, среди прочего, значительной экономией средств, простотой и доступностью ее независимого расположения, а также тем фактом, что ленточный фундамент прошел всесторонние испытания очень широкой практикой его длительного использования длительная длительная эксплуатация.

Ленточный фундамент по праву занимает лидирующие позиции как самый популярный тип фундамента под строительство среди застройщиков

Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от конструкции будущего здания: размеров стен и материала, из которого планируется возведение стен, общей прочности конструкции, состояния грунта на строительной площадке и ряда других важные факторы. Но в любом случае ленточный фундамент устанавливается по периметру будущей конструкции, он имеет замкнутый контур, который предназначен для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняют внутренними перемычками, которые становятся основой для возведения на них внутренних капитальных перегородок.

Глубина тесьмы подошвы может существенно различаться в зависимости от конкретных обстоятельств. Затем при неустойчивых верхних слоях грунта на строительной площадке основание ленточного основания либо полностью заглубляют ниже уровня промерзания, либо выполняют в сочетании с свайным фундаментом. Если грунт плотный или когда планируется построить здание с небольшой общей массой, можно обойтись неглубоким ленточным фундаментом.

Фундаментная лента может быть глубокой или неглубокой, иногда ее дополнительно укрепляют монолитными сваями

Как бы то ни было, требования к полноценному и качественному армированию одинаково важны для любого типа ленточного фундамента. Только в этом состоянии основание оптимизирует нагрузку от стен дома на землю по всему периметру конструкции, сводя к минимуму риск обрушения здания, перекоса и деформации всех составляющих его строительных конструкций.

Какую арматуру лучше всего использовать для армирования?

Ни одно армирование не проходит без арматуры, но чтобы металлический каркас получился прочным и качественным, необходимо не только соблюдать правила армирования, но и правильно подойти к выбору арматуры, в особенности, если фундамент выполняется своими руками

Так при выборе арматуры нужно обратить внимание на обозначения:

• Индекс С – данный показатель говорит о том, что арматурный прокат – свариваемый.
• Индекс К – данный показатель говорит о том, что арматура довольно стойкая к коррозии метала и не растрескивается под воздействием напряжения.

В случае если выбранная арматура не содержит ни одного из этих показателей, то от ее использования лучше отказаться, поскольку она не подходит для фундамента и не будет залогом качественного основания.

Описание материала и его виды

Армирование из стекловолокна представляет собой неметаллический стержень, обернутый композитными волокнами или покрытый мелкозернистым абразивным порошком. Диаметр армированных прутков может варьироваться от 4 до 18 мм.

В зависимости от материала, из которого изготовлен брус, различают несколько видов композитной арматуры:

Характеристики материала

• Базальтовые изделия (обозначаемые буквами ABP) производятся на основе базальтовых волокон, связанных органической смолой. Такая арматура отличается высокой устойчивостью к агрессивным средам, в том числе к газам, щелочам и солям.
• Армирование стекловолокном (аббревиатура ASP) состоит из стекловолокна, скрепленных термореактивными смолами. Достоинством таких стержней является их небольшой вес и высокие прочностные характеристики.
• Углеродная арматура (обозначение AUP) производится на углеводородной основе. Материал отличается повышенной прочностью, но имеет очень высокую стоимость, что значительно снижает его популярность.
• Комбинированные изделия (аббревиатура АКК) созданы на основе базальта и стекловолокна. Этот материал износостойкий и имеет широкий спектр применения.

Из перечисленных видов композитной арматуры наиболее популярны изделия из стекловолокна, поэтому именно этот материал стоит изучить более подробно.

Выбираем арматуру

Наиболее распространенные размеры бетонной ленты, используемые в малоэтажном частном домостроении — 30-40 см в ширину и 50-70 см в высоту. Оптимальный вариант — использование продольных стержней диаметром 12-14 мм, а для хомутов применять гладкий пруток диаметром 8 мм.

Такие результаты получаются при расчетах фундамента, они многократно проверены на практике и гарантированно выполняют свои функции.

Существует также композитная арматура (стеклопластик), которая имеет некоторое преимущество перед традиционными металлическими стержнями:

• Малый вес.
• Полная устойчивость к коррозии.
• Высокие несущие возможности.
• Низкая цена.

К недостаткам можно отнести только неспособность изгибаться, что в некоторых случаях вызывает необходимость дополнительных соединений, что снижает прочность каркаса и вообще не лучший вариант для бетонной ленты. Тем не менее, для оснований несложной формы выбор композитной арматуры вполне оправдан и рационален.

ОБРАТИТЕ ВНИМАНИЕ! На рынке имеется множество некачественных прутков, изготовленных с нарушениями технологии. В частности, нередко встречается отслаивание спиралевидного оребрения

При покупке надо обращать внимание на производителя и проверять сертификаты

При покупке надо обращать внимание на производителя и проверять сертификаты

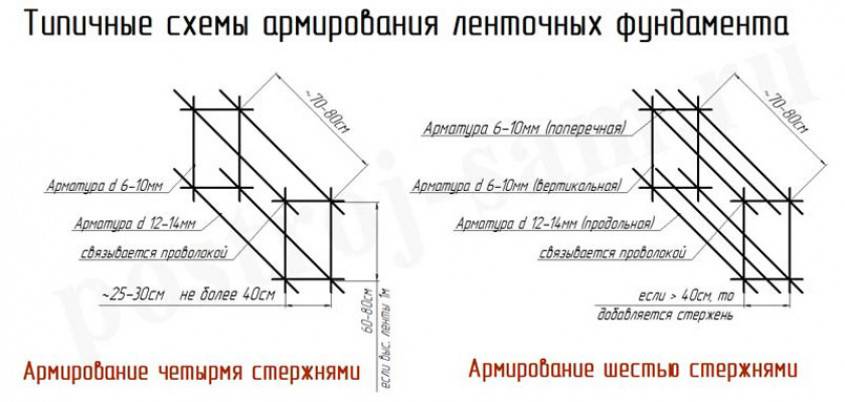

Технологические особенности армирования

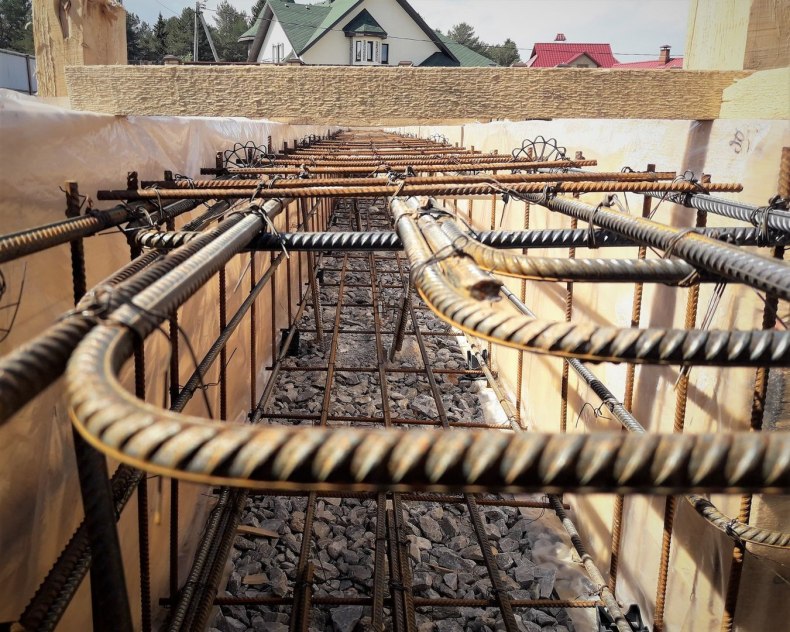

Вся армирующая система ленточного фундамента представляет собой каркас из продольных, поперечных и вертикальных стержней, который непрерывным поясом охватывает весь периметр сооружения. Для обеспечения единой конструкции все стержни жестко соединяются между собой при пересечении.

В продольном направлении обеспечивается непрерывность армировка за счет соединения элементов. Как правильно армировать, читайте дальше.

Продольная укладка

Арматура, уложенная в горизонтальной плоскости, воспринимает растягивающие нагрузки. Продольные стержни укладываются рядами. Количество их определяется высотой фундамента – 1 слой при высоте до 20 см, 2 слоя – при большей высоте.

Для высокого основания может быть предусмотрено несколько рядов, при этом расстояние между ними не должно быть более 40 см. Диаметр стержней выбирается исходя из ширины бетонной ленты и длины стены.

Так при длине стены до 3 м суммарное сечение всех стержней в ряду должно составлять более 0,1% ширины ленты, причем диаметр одного стержня выбирается не менее 10 мм. Если длина стены превышает 3 м, то общее сечение подчиняется аналогичному требованию, но диаметр одного стержня должен превышать 12 мм.

Не следует применять арматуру диаметром более 35 мм. В разных рядах могут использоваться элементы различного размера, но наиболее толстые стержни укладываются в нижнем ряду.

Поперечная укладка

Между продольно уложенной арматурой укладываются перпендикулярно поперечные прутья. Они позволяют перераспределять нагрузку на все элементы одного ряда и работать его, как единое целое.

Расчет размеров этих связок не производится, т.к. они считаются вспомогательными деталями. Диаметр их обычно выбирается в пределах 6-10 мм. Шаг установки должен быть не более 20 диаметров продольной арматуры.

Вертикальная укладка

Арматура в вертикальном положении или хомуты воспринимают на себя сжимающие нагрузки, а также связывают ряды продольного армирования в единый каркас. Диаметр стержней выбирается с учетом высоты фундамента.

При высоте ленты до 75 см можно использовать арматуру диаметром 6 мм и более, а при большей высоте – не менее 8 мм, при этом диаметр стержней должен составлять не менее ¼ диаметра продольной арматуры. Как правило, для поперечного и вертикального армирования выбираются элементы одинакового размера.

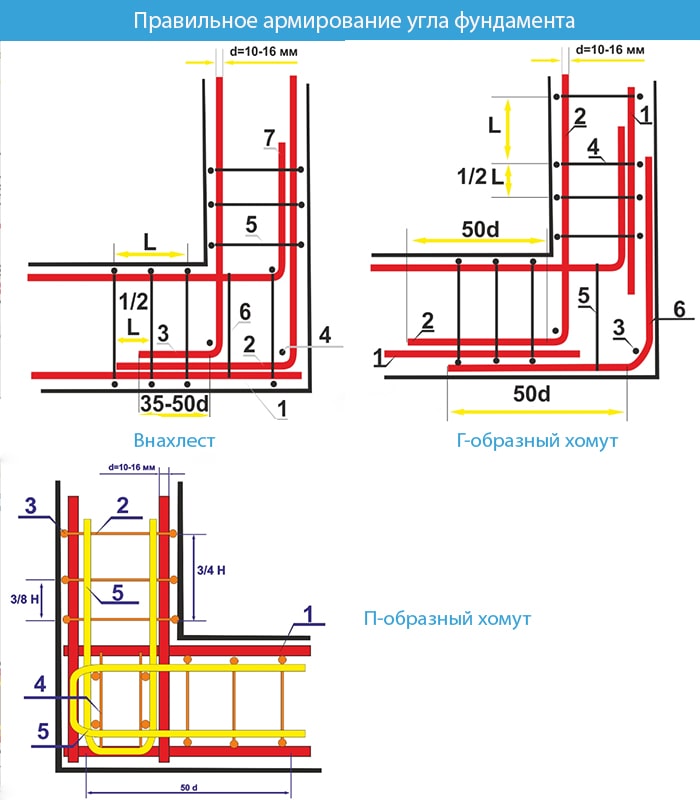

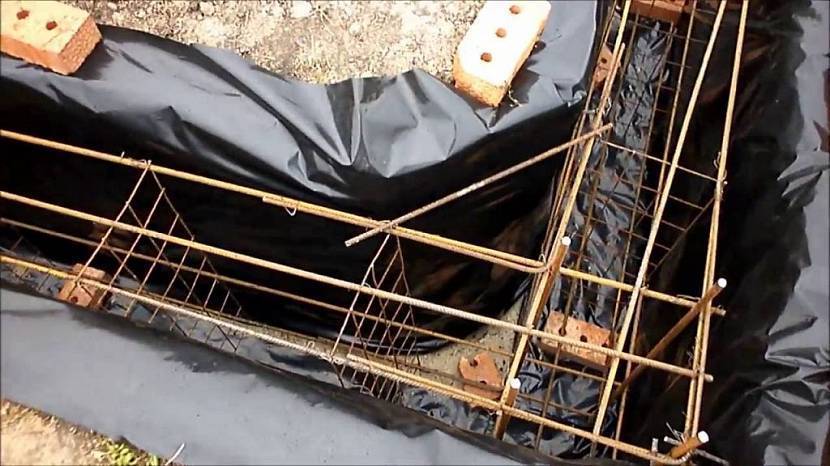

Формирование углов и примыканий

Армирующие стержни должны составлять единую систему по всему периметру, а потому они связываются между собой дополнительными хомутами. Наиболее сложными участками считаются углы фундамента и места примыкания оснований внутренних стен.

Угловое соединение можно обеспечить несколькими способами:

1. Соединение внахлест («лапкой»). Концы стержней одного направления изгибаются на 90 градусов. Эти отогнутые «лапки» привязываются к прямым стержням другого направления. Наружные арматуры соединяются между собой, а внутренние – крепятся к внешним. Длина «лапок» составляет 45-55 диаметров стержней.
2. Использование Г-образных хомутов. Внешние стержни соединяются путем наложения такого элемента, а внутренние – привязываются к внешним арматурам. Для надежности концы основных стержней также изгибаются под прямым углом. Длина «лапки» хомута составляет не менее 50 диаметров основной арматуры.
3. Применение П-образных хомутов. Концы основных стержней соединяются двумя хомутами, причем они располагаются перпендикулярно. В месте пересечения хомутов устанавливаются дополнительные вертикальные и поперечные связки.
4. Тупой угол. Концы наружных стержней изгибаются под нужным углом и связываются внахлест. Внутренние прутья присоединяются к внешней арматуре. Длина нахлеста – не менее 45 диаметров стержней.

В месте примыкания внутренних стен к основной ленте фундамента осуществляется соединение продольных арматур аналогично угловой увязке. При соединении внахлест изгибаются под прямым углом концы примыкающей арматуры. «Лапки» привязываются к наружному стержню основной армировки. Кроме того могут использоваться Г-образные и П-образные хомуты.

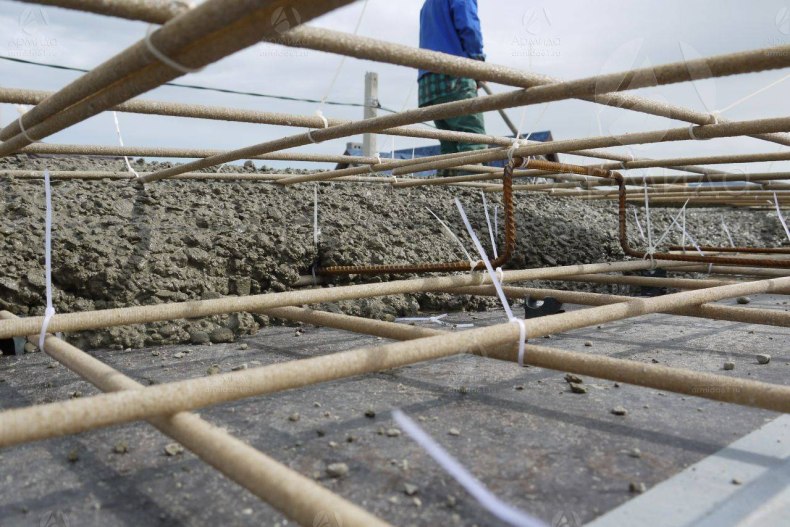

Вязка композитной арматуры при армировании стяжек

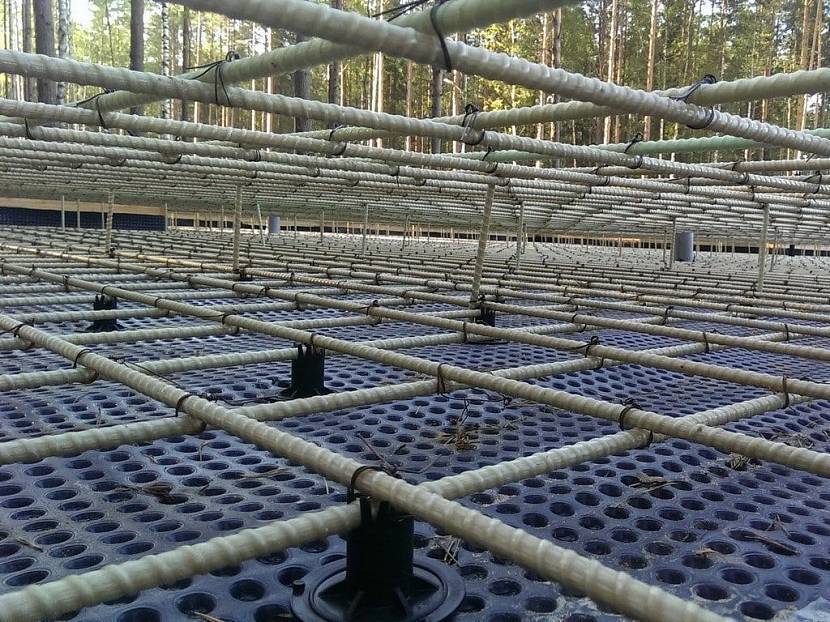

При армировании бетонных полов, толстых стяжек или плитных фундаментов вязка стеклопластиковой арматуры очень просто выполняется с помощью специальных пластиковых стоек. Помимо того, что каждая стойка сама является вертикальным армирующим элементом, с помощью нее также производят вязку продольных прутков. Обжимные защелки, расположенные по краям стойки, надежно фиксируют прутья под прямым углом. При этом отпадает необходимость нарезания небольших кусков арматуры и последующей их вязки между горизонтальными слоями. Одна такая стойка стоит довольно дорого (14÷15 рублей), но удобство и скорость выполнения работ компенсируют все затраты.

Внимание! Для армирования тонких стяжек можно использовать специальные С-образные клипсы для стеклопластиковой арматуры. Форма этого крепежного элемента позволяет сделать достаточный зазор между основанием и армирующей сеткой из композитных прутков

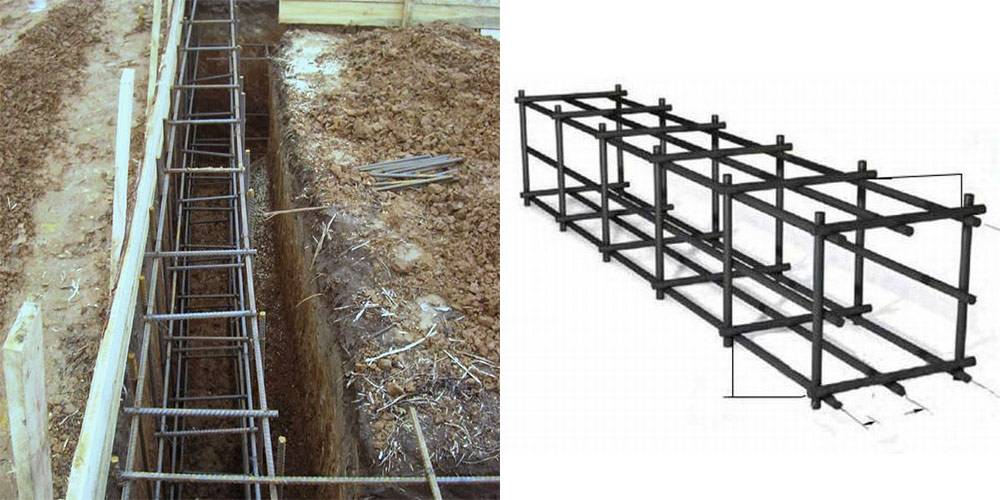

Монтаж арматурного каркаса

После подготовки траншеи и монтажа опалубки начинается армирование мелкозаглубленного ленточного фундамента. Армирование фундамента стеклопластиковой или железной арматурой технологически ничем не отличается, поэтому рассмотрим более привычный вариант – вязка каркаса из стальных прутьев. Для работы понадобятся следующие материалы:

1. Рифленые арматурные прутья Ø 14-18 мм (выбор диаметра – согласно расчетов в проекте);
2. Вертикальная и поперечная гладкая арматура Ø 10-12 мм;
3. Мягкая вязальная проволока Ø 3-5 мм;
4. Плоскогубцы, пассатижи, клещи, узкая монтировка или другой металлический рычаг Ø 20-25 мм, или специальный вязальный крючок, который можно приобрести или сделать своими руками.

Связывание арматурных прутьев

Важно: крепление стальной или стеклопластиковой арматуры проводится именно стальной отожженной проволокой, так как она хорошо растягивается и имеет хороший запас по прочности. Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см

Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры.

Допустим, строится дом 10 х 10 метров (периметр основания) с высотой стен фундамента 120 сантиметров:

1. Длина одной стены фундамента — 1000 см. Шаг укладки поперечных стержней арматуры – 30 см, поэтому 1000 / 33 = 33 (поперечная арматура в одном ряду);
2. 33 х 3 = 99 (поперечные стержни для одной стороны);
3. 99 х 4 = 396 (общее количество арматурных прутьев на все четыре стороны).

Таким же образом рассчитывается количество прутьев стеклопластиковой арматуры.

Схема вязки арматурных прутьев

Дальнейшие действия: общее количество арматуры (396 прутьев) умножается на ширину ленты (допустим, лента будет шириной 0,6 метра): 396 шт. х 70 см = 237,6 метра – это общая длина используемой в каркасе арматуры. Таким же образом рассчитывается метраж продольных прутьев:

1. 1000 см х 2 = 2000 см (один ряд);
2. 2000 см х 3 = 6000 см (одна сторона);
3. 6000 см х 4 = 24000 см (240 метров).

Расчет вертикальных стержней (вязка через перемычку, т.е., через 60 см):

1. 2 х 17 = 34 единицы на одну сторону;
2. 34 х 4 = 136 единиц на весь фундамент;
3. 136 х 1,20 м = 163,2 метра.

Чтобы не докупать (в случае ошибочных расчетов) прутья арматуры, добавьте 5-8% к общему результату.

Расчет вертикальной арматуры

Далее начинается связывание арматуры в траншее фундамента. Подробное видео об этом поможет понять процесс в деталях:

Вязать каркас можно и на грунте, и в траншее, но, если траншея узкая, делать это будет неудобно. С другой стороны, опускать огромный каркас одному не получится – нужны помощники.

Подробнее об армировании основания ленточного типа своими руками:

1. Начало вязки – нижние поперечные прутья: их необходимо уложить на расстоянии 30 см друг от друга, сверху положить два длинных стержня, на пересечениях связать проволокой;
2. Вертикальные стержни устанавливаются через один поперечный прут и связываются;
3. Таким образом вяжутся еще два или три (сколько нужно) ряда на расстоянии 40 см по направлению вверх;
4. По окончании сборки всего каркаса должно получиться четыре узла.

Теперь нужно научиться правильно их связывать между собой, а также правильно связывать прутья по углам фундамента.
