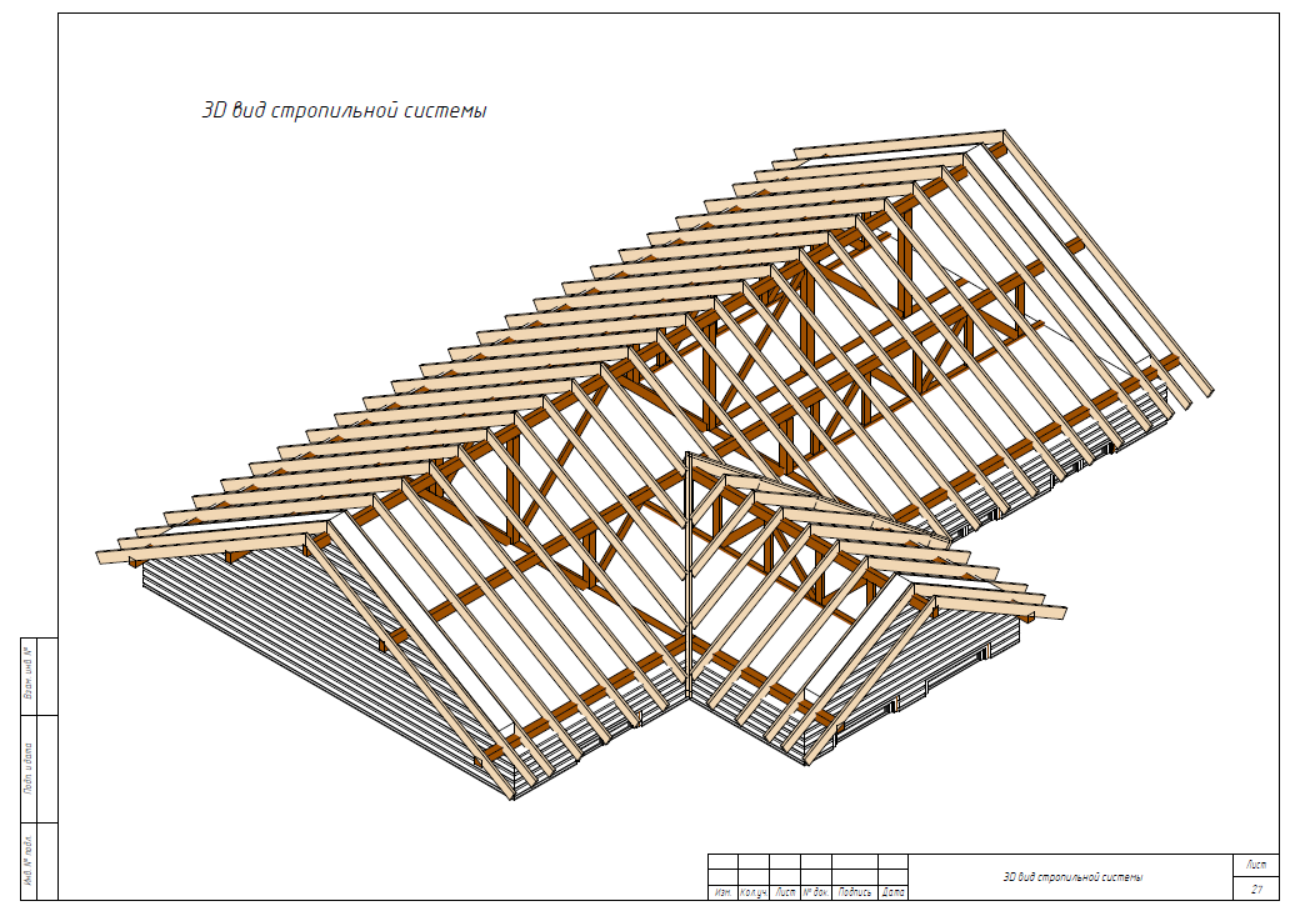

Чертеж стропильной системы конструкции
Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:
- Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
- Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
- Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
- Нарожники – короткие доски, опирающиеся на каркас вальм.
- Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.
Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.
Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:
- Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
- Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
- Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
- Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
- Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
- Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
- Подкосы. Располагаются под наклоном к стропильным ногам.
Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.
Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.
Покрытие внешних сторон и создание обрешетки
Не имеет вовсе значение запроектированный тип и шаг установки каркаса, всё равно по линии «хребта» и линии перелома откосов обрешетку делают сплошной. Наперекор направления стропильных ножек «пристреливаются» две доски с зазором 2-3мм между ними. Точно самый сплошное сооружение устраивается в ендовах, если таковы есть, вокруг чердачных окон и дырок для дымохода. Если используются мягкий вариант кровельного покрытия каркас устанавливается сплошной по всей площадке уклона. В случае, если толщина утеплителя равняется или больше ширины стропил, впереди каркаса устанавливается контркаркас, встраиваемая путем монтажа удаленного бруса. Нужен он для образования зазора между гидроизоляцией и покрываемым материалом. В дистанционном бруске нет необходимости в том случае, если толщина теплоизоляционных плит даёт возможность оставить вентиляционный зазор без удалённых хитростей. Также нет необходимости в нем, если строить неутепленную крышу.
По окончанию работ по установке стропильной системы обшиваются карнизы, фронтонные стены, которых называют в деревянном домостроительстве щипцами. Время укладки кровли наступает после устройства прилегающих к фронтонным стенам короткие стрехи.
Показать все варианты построения стропильных конструкций для ломаных крыш своими руками невозможно. Есть различия тип крыш кровли, архитектурных величин, регионы. Есть много разных особенностей, которые применяются в определённых условиях постройки. Но приведённый наш пример прекрасно показывает общий технологический принцип. Эти данные о правилах расчета и схемах постройки должны помочь и обычным мастерам, и хозяевам, который держит под контролем работу наемной бригады.
Критерии выбора
При ограничении в бюджете стоит выбирать более ординарную конструкцию, установка которой можно выполнить без помощи других, не нанимая строителей.
При монтаже плоской либо двускатной кровли, не надо обустраивать сложную стропильную систему, что уменьшает количество строительного материала, упрощает работу. Но из-за наименьшего угла ската такие кровли подвержены лишним снеговым и ветровым нагрузкам.
Для тех, кому денежный вопрос не мешает, аспектом выбора служат достоинства вальмы:
- Не задерживает снег на поверхности.
- Проявляет стойкость к ветровой нагрузке.
- Присваивает дому красивый вид.
- Сохранение и равномерное рассредотачивание тепла в чердачном помещении.

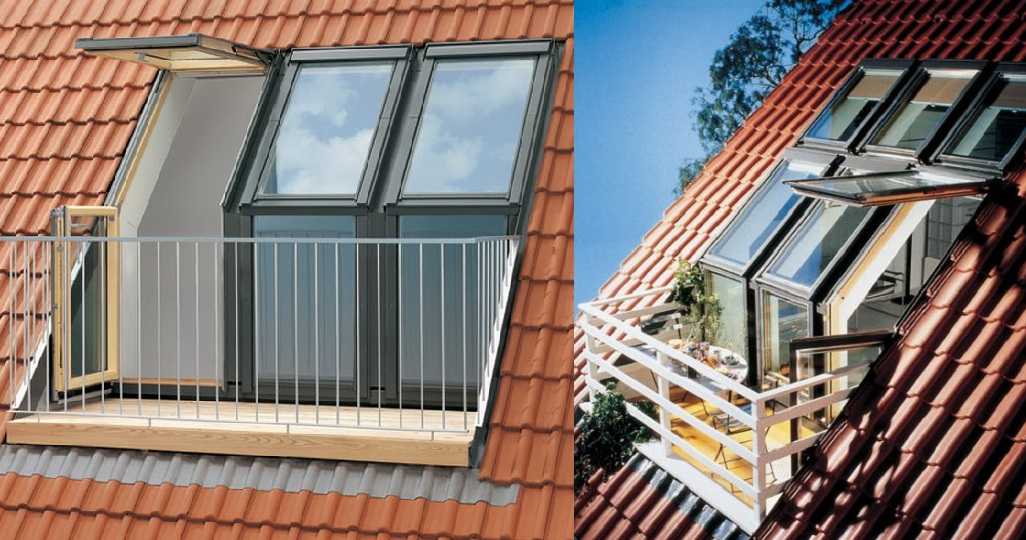

Крыша мансардного типа с балконом
Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.
Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.
Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.
Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.
В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.
Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.
Сложность этого проекта — длинные стропила
Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко
Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.
«Г» образная односкатная мансардная крыша
Разнообразие типов устройства
Встречаются более усложненные типы вальмовой кровли. Они отличаются вариативностью и конструктивностью исполнения. Как правило, к основной стропильной системе примыкает дополнительная. Изменяя архитектуру крыши, дополнительный элемент выполняет свои функции.
С эркерами
Эркеров может быть несколько. Располагаются с любой стороны здания. Придают зданию интересный вид, многомерность.
Эркеры разные по форме:
Разные по этажности:
Стропильный конструктив эркера примыкает к основной крыше.
Фото вальмовой крыши с эркером:
С кукушкой
Архитектурная часть кровли, представляющая собой небольшой выступ. Названа за сходство с часами, из которых вылетает птичка.
Выполняет декоративную, функциональную задачу:
Имеет разную форму крыш:
У «кукушки» своя стропильная система, соединенная с конструкцией главной крыши. Стыки покрытия нужно герметизировать тщательно.

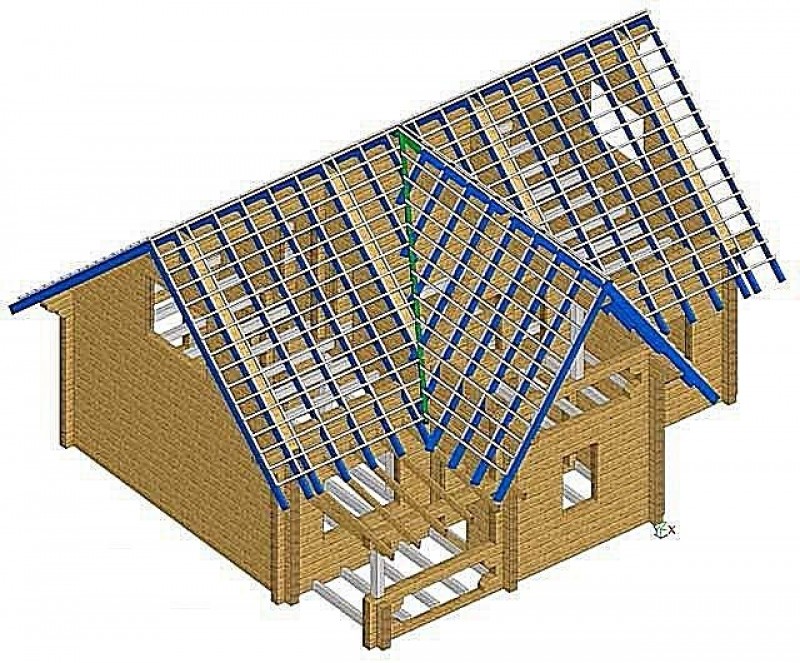

Г, Т и крестообразная
Две двускатные крыши врезаются друг в друга. Строится конек формой буквы Г, Т, креста, на который устанавливаются стропильные ноги, опирающиеся на мауэрлат. На стыке крыш стропила соединяются.
Трехскатная
Такой тип кровли можно встретить на пристройках к дому, эркерах. В редких случаях на самом доме, например, одна стена полностью из панорамного остекления.
С фронтоном
Фронтон позволяет изменить направление, высоту, угол ската. Служит дополнительной опорной точкой стропильной системы. Распределяет весовую нагрузку крыши на стены. Придает кровле дополнительный уровень жесткости.
Ограничение между двумя скатами кровли бывает разной формы:
Стропильная система состоит из:
С ендовой
Ендовые крыши — сложной формы. Много плоскостей, соединенных под разными углами, образуют выступы — слуховые окна. Имеют резкие внутренние углы стыков сторон кровли — ендовы.
Стропильная система более сложная, в отличие от классической вальмовой крыши. В самой широкой части стропильную ногу ендовы подпирают укосиной, снизу ставят подпорку. Обрешетку усиливают по разной технологии, в зависимости от типа кровельного покрытия.
Усилению стоит уделить предельное внимание. Осадки скапливаясь создают дополнительную нагрузку на стыки скатов
С балконом
Балкон может присутствовать абсолютно на любом типе крыши. Технологии, современные материалы позволяют воплотить любую архитектурную задумку. Особенно прост, эргономичен балкон или терраса при голландской полувальмовой.
С окном
Оконные системы вальмовых крыш доступны в многообразии вариантов. Оконная промышленность способна создать конструкцию любой сложности: от классических мансардных, до оконных систем на всю кровлю.
Популярны небольшие треугольные, трапециевидные и арочные проемы с остеклением всей вертикальной плоскости.
С козырьком
Козырек служит укрытием входной зоны, крыльца. К основной части крыши примыкает стропильная система козырька. Чаще всего делают односкатные, двускатные, трехскатные козырьки.
Многоуровневая сложная
Представляет собой сложную комбинацию из разных конструкций и видов вальмовых крыш. Имеет разные уровни линий конька, стыков и наклон скатов.
Ассиметричная
Не симметричен хотя бы один скат. Он может быть как отличной от параллельного ската длины, так и располагаться под другим углом. Удлиняют один скат при примыкании гаража, пристройки к основному зданию. Таким образом, размещают под одну крышу.
С неправильной диагональю
Диагонали крыши неравны друг другу. Разные формы, длины боковых частей кровли смещают стропильную группу по диагонали.
Виды ломаных крыш
Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.
Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа
Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.
В месте, где устраивается эркер, кровля имеет ломаную форму
Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.
Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов
Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.
Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

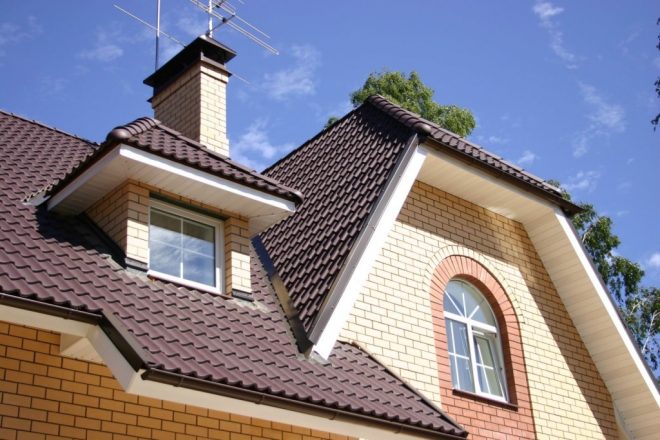

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.
Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли
Односкатная крыша пристройки к дому. Советы по возведению односкатной крыши для пристройки к дому
Односкатный тип кровли считается оптимальным при необходимости покрытия пристройки к дому: при минимуме затрат и относительно простом монтаже владелец получает герметичную и надежную конструкцию.
Все работы заложению такой кровли при желании выполняются самостоятельно, силами 1-2 человек.
Как возвести односкатную крышу для пристройки к доме, как крепить ее к стене, расскажем в статье.
Конструкция пристроенной кровли
Отличительная черта конструкции – крепление или примыкание одной стороны к несущей стене или элементам кровли основного здания. В остальном она ничем не отличается от любой другой односкатной кровли и состоит из:
- , чаще всего изготавливаемого из дерева, реже – из профилированных труб или аналогичного металлопроката. Деревянный каркас в свою очередь собирается из мауэрлата (опорного бруса из твердых пород), стропильных ног (воспринимающих и перераспределяющих основные нагрузки дома), подкосов и аналогичных дополнительных элементов усиления конструкции.
- – сплошного или разряженного покрытия, выполняющего функции основания для кровельного пирога.
- , в случае односкатной крыши пристройки – боковых, с треугольной формой. В ряде случаев их заменяют сами стены пристройки.
- – с гидро- или теплоизоляционными прослойками, или без них. В идеале материалы, покрывающие крышу пристройки, совпадают или гармонируют с покрытиями основной кровли дома, как минимум – по цвету.
В большинстве случаев конструкция примыкает к длинной стороне дома, и кровля на ней также имеет прямоугольную вытянутую форму. Но какие-либо ограничения отсутствуют, конструкция основной крыши дома может быть любой.
Варианты привязки кровли пристройки также бывают разные, включая:
- Примыкание верхней части конструкции к несущей стене дома, без контакта, перекрытия или жесткой связки с главной кровлей дома. При таком исполнении требования к герметичности узла связки максимально жесткие, но нет необходимости в частичной или полной разборке основной крыши дома, способ ценится за простоту и подходит новичкам.
- То же, с существенным выступом карниза главной кровли над крышей пристройки (а именно – свыше рекомендуемого минимума в 5 см). Чаще всего такие кровли встречается в домах с жилыми мансардами, помимо снижения атмосферной нагрузки на узел примыкания они ценятся за оригинальный внешний вид. Ограничение лишь одно – удлиненные свесы основной крыши должны закладываться заранее, на этапе ее возведения.
- Совмещение крыши пристройки с пирогом дома, со скрытием шва примыкания кровельными материалами. При таком решении главная кровля разбирается частично или полностью (в особо сложных случаях – с реконструкцией или усилением стропильного каркаса), из-за необходимости точной подгонки конструкций и трудоемких операций способ считается сложным и реализуется реже.
Терминология и материалы
Технология у каждого производителя имеет свои нюансы. Но основные этапы у всех одинаковые. Для лучшего восприятия технической информации, которая содержится во всех инструкциях, необходимо разобраться и используемыми терминами и основными применяемыми материалами.
Любой элемент черепицы состоит из нескольких условных частей:
клеевой полоски;
лепестка.
Кровельное покрытие обычно включает:
фронтонные и карнизные свесы;
ендовы или внутренние углы в месте соединения двух скатов;
ребра и переломы, являющиеся местами стыков двух разных поверхностей.
Укладка покрытия производится после подготовки кровельной конструкции, включающей гидро- и пароизоляцию, утеплитель, если он необходим, а также обязательное пространство для вентиляции.
Технология монтажа мягкой черепицы предполагает использование нескольких обязательных материалов:
черепица рядовая и универсальная стартовая, применяющаяся для карнизов и коньков;
подкладочная основа (ковёр), которая может быть нескольких видов;
подкладочная основа для ендовы;
металлические планки для свесов и ендов, а также для примыкания, например, к трубе;
вентиляционные элементы;
мастика на основе битума и полимерных добавок, позволяющая работать без предварительного нагревания;
кровельные гвозди.
Какой материал потребуется для строительства?
По окончании всех расчетов надо приступать к закупке необходимых материалов. Первым делом понадобится брус для мауэрлата. Не обрезную доску можно пустить на обрешетку. На стропила пойдет брус или обрезная доска. Строительство крыш лучше выполнять с хвойных пород дерева. Влажность древесины не должна превышать показатель 20%.
На поверхности должны отсутствовать крупные сучки, следы жизнедеятельности насекомых-точильщиков и гнилые пятна. Перед использованием деревянные заготовки желательно обработать антисептиком.
Для крепления деревянных заготовок понадобятся металлические пластины разной формы, гвозди, болты, саморезы.
Проекты двухэтажных домов с двускатной крышей
Если вам необходимо надежное жильё, в котором свободно может разместиться семья из 4-5 человек, идеальным решением станет проект двухэтажного дома с двускатной крышей. Придать фасаду здания больше индивидуальности можно за счёт окон больших размеров, современной отделки и ещё нескольких небольших окон, расположенных на одном из ската крыши.
Проект просторного двухэтажного дома с двускатной крышей
Объединив гостиную с кухней и столовой, вы получите вполне современный и эргономичный вариант планировки. Зрительно разделить эти три зоны друг от друга и при этом не нарушить единство пространства можно при помощи перегородок и камина. Рядом с кухней рекомендуется обустроить кладовую – тогда все вещи, необходимые хозяйке во время хлопот по дому, будут располагаться в удобной близости.
Отличным решением станет встроенный гараж, из которого идут сразу два выхода – один в холл, другой в хозяйственное помещение с дверью в сад.
Отделить зону гостиной, расположенную на первом этаже, от холла можно при помощи обустройства небольшой дополнительной комнаты (к примеру, рабочий кабинет, функциональный коридор или санузел с душем).
На втором этаже традиционно располагают спальную зону и несколько дополнительных помещений. В этом случае идеальным решением станет обустройство трёх спален и общей ванной комнаты больших размеров, где также находится душ и джакузи.
Проект дома с двускатной крышей и мансардой
Если вам необходима более удобная и функциональная планировка, можно воспользоваться проектом двухэтажного дома с двускатной крышей и мансардой. Основную часть первого этажа занимают кухня-столовая, гостиная и просторный холл. На следующем этаже обустраивают большую ванную комнату и три спальни (для родителей и детей).
Если вам необходимо, чтобы дом обладал небольшим весом, то при его строительстве следует использовать сэндвич-панели. Помимо того, что вы сможете за счёт этого сэкономить на возведении лёгкого и, соответственно, недорого фундамента, вам не придётся переплачивать за использование какой-то сложной строительной техники при монтаже конструкции жилья. При соединении структуры сборного дома применяют болты, а стены фиксируют при помощи креплений.
Сборный дом из сэндвич-панелей с двускатной крышей можно собирать и разбирать до 6 раз, эксплуатируя его порядка 15 лет.
Проект дома с мансардой и двускатной крышей из сэндвич-панелей

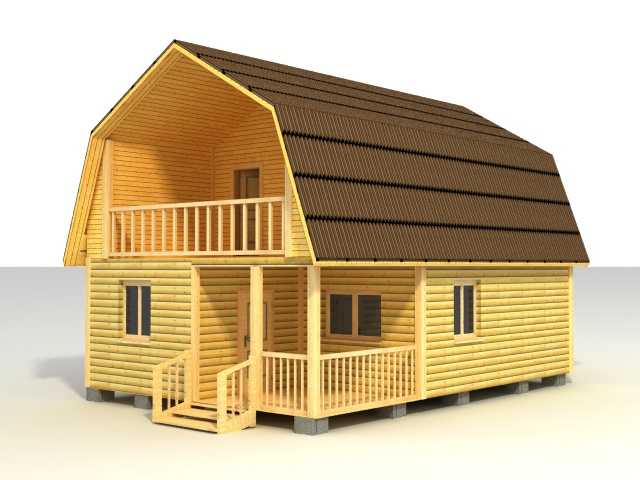

Проект дома с двускатной крышей и балконом
В том случае, если вам требуется недорогое и простое жильё, можно отдать предпочтение дому с двускатной крышей, возведённому из блоков. Экономия при строительстве и во время эксплуатации достигается за счёт простоты всей конструкции. Чтобы фасад дома выглядел более современным, при его отделке рекомендуется использовать декоративную штукатурку светлых оттенков, которая ещё больше подчеркнет главную отличительную черту проекта – наличие балкона одной из спален на чердаке, одновременно выступающего в качестве карниза для главного входа.
Балкон здесь выступает в качестве парадного вход в дом
Интерьер дома отличается особой простотой и функциональностью. Рядом с холлом, откуда ведёт лестница на чердак, располагается гардеробная. Планировка всего дома включает в себя несколько основных зон: обеденную зону, для отдыха и хозяйственную. Здесь же располагаются кухня, гостиная, кладовая (которая для большей практичности обустроена прямо на кухне) и уборная.
Туалет располагается на первом этаже, в подсобном помещении. На чердаке находятся гардеробная, ванная комната больших размеров, а также три спальни, в самой большой из которых имеется свой балкон.
Круглая крыша своими руками. Как сделать круглую крышу
Идеально круглой крыши быть не может. Данные конструкции бывают коническими или купольными. Круглой её можно назвать только потому, что она покрывает здание такой формы. Кровлей в таких видах крыш часто выступает мягкая черепица. Бывает она встречается из металла или натуральной черепицы. Данную крышу практичной назвать нельзя, особенно, если это касается частных домов. Такая невысокая популярность возникла из-за сложностей с реализацией. Чтобы ее спроектировать, нужны серьезные знания, как математики, так и черчения.
Если вы не обладаете такими познаниями, то возведение конструкции лучше доверить специалистам. Если уверены в том, что сможете разобраться, как сделать круглую крышу, то ниже мы приведем пошаговое руководство по её строительству. А разберем мы два наиболее популярных типа: купольную и коническую.
Коническая крыша
Сразу сообщаем, что расчеты по проектированию её и следующей крыши вы не найдете. Такую работу лучше заказать у профессионалов. Мы лишь расскажем, как правильным образом её сделать.
- Укладка гидроизоляции. В самом начале нужно уложить рубероид под мауэрлат. Можно также использовать другой тип гидроизоляции.
- Монтаж мауэрлата. Его делают из деревянных брусков, размером 150*150мм. Крепеж происходит с помощью анкерных болтов.
- Установка несущего столба. После вышесказанного проводится монтаж данного элемента, выступающий опорой всей системы стропил. Столб крепится к основанию с помощью откосов из бруса толщиной от 40мм. Помните, что в верхней части нужно прикрепить второе опорное кольцо из брусков дерева . Это нужно сделать перед монтажом центрального столба (в статье «» вы можете найти немало полезной информации).
- Стропильная система . Для её создания потребуется клееный деревянный брус, способный выдержать большую нагрузку. Далее осуществляем сборку стропил. Ширина между опорными элементами не должна быть более 50-70см (в зависимости от диаметра крыши). Подробнее об этом можно прочитать в материале «».
Если высота крыши более 2-х метров, то следует сделать дополнительное опорное кольцо, которое крепится к стропилам. После этого нужно уложить гидроизоляцию при помощи степлера. Затем можно класть кровлю.
После того, как все работы выполнены, можно приступить к утеплению крыши. У нас есть полезная статья на этот счет — «». Хоть там речь идет про конструкцию с двумя скатами, приводящиеся там рекомендации будут уместны и для круглого типа.

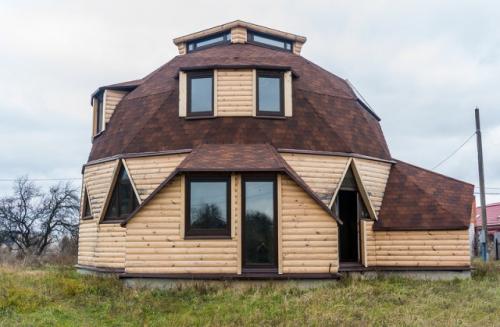

Как сделать круглую крышу дома (купольная)
Создание данной крыши ничем практически не отличается от предыдущего варианта. Это только касается стропильной системы. Для её создания берут арочные деревянные элементы, которые состоят из нескольких секций. Один конец арки соединяется с мауэрлатом, а другой со 2-м опорным кольцом центрального столба. Данная система еще называется висячей. Стропила устанавливаются вокруг столба с расстоянием 70-90см. По внешней стороне следует сделать обрешетку из досок, а затем прикрепить гидроизоляцию и кровлю.
Крыша конверт с эркером. Виды вальмовых крыш: с эркером, кукушкой, балконом и другие
Вальмовая крыша — легко узнаваемый распространенный вид скатной кровли.
Характерная особенность, это наличие вальм — треугольных торцевых скатов. Вид сверху напоминает конверт.
Данный вид кровли имеет преимущества и недостатки в каждой разновидности.
Классификация видов
Вальмовые крыши надежно защищают строение от осадков.
Отсутствие фронтонов делает конструкцию крыши устойчивой к ветрам и деформации. Но стропильная система отличается сложностью устройства. Существуют разновидности вальмовых крыш. Между собой они отличаются формой, количеством вальм, устройством стропильной конструкции.
Классическая
Четырехскатная кровля с двумя треугольными скатами друг напротив друга на месте фронтонов, и двумя скатами в форме равнобокой трапеции. В зависимости от высоты крыши, угла скатов можно оборудовать полезное пространство под кровлей, расширить жилую площадь. Для естественного освещения установить мансардные окна.
Так классическая вальмовая крыша выглядит на фото:
Ребра в стропильной конструкции, расположены диагонально, опор на балку конька.
Полувальмовая
Полувальмовые крыши имеют укороченные вальмы. Представляют собой нечто среднее между двухскатной и четырехскатной крышей. Характерный треугольник, называемый вальмой, укорочен и расположен под углом к фронтонным стенам . Половинчатая вальма располагается сверху фронтона или снизу от него.
Голландская
Отличается от стандартной укороченными треугольными скатами. Разница высоты скатов приобретает форму трапеции.
Под укороченным треугольным скатом удобно разместить балкон или террасу .
Сделав три стороны крыши с выступом от стены, можно обеспечить надежное укрытие открытой площадки от осадков, ветра со всех сторон. Кровля устойчива к сильным порывам ветра.
В стропильной конструкции основания укладывают не на обвязку или мауэрлат, а на верхнюю балку фронтона.

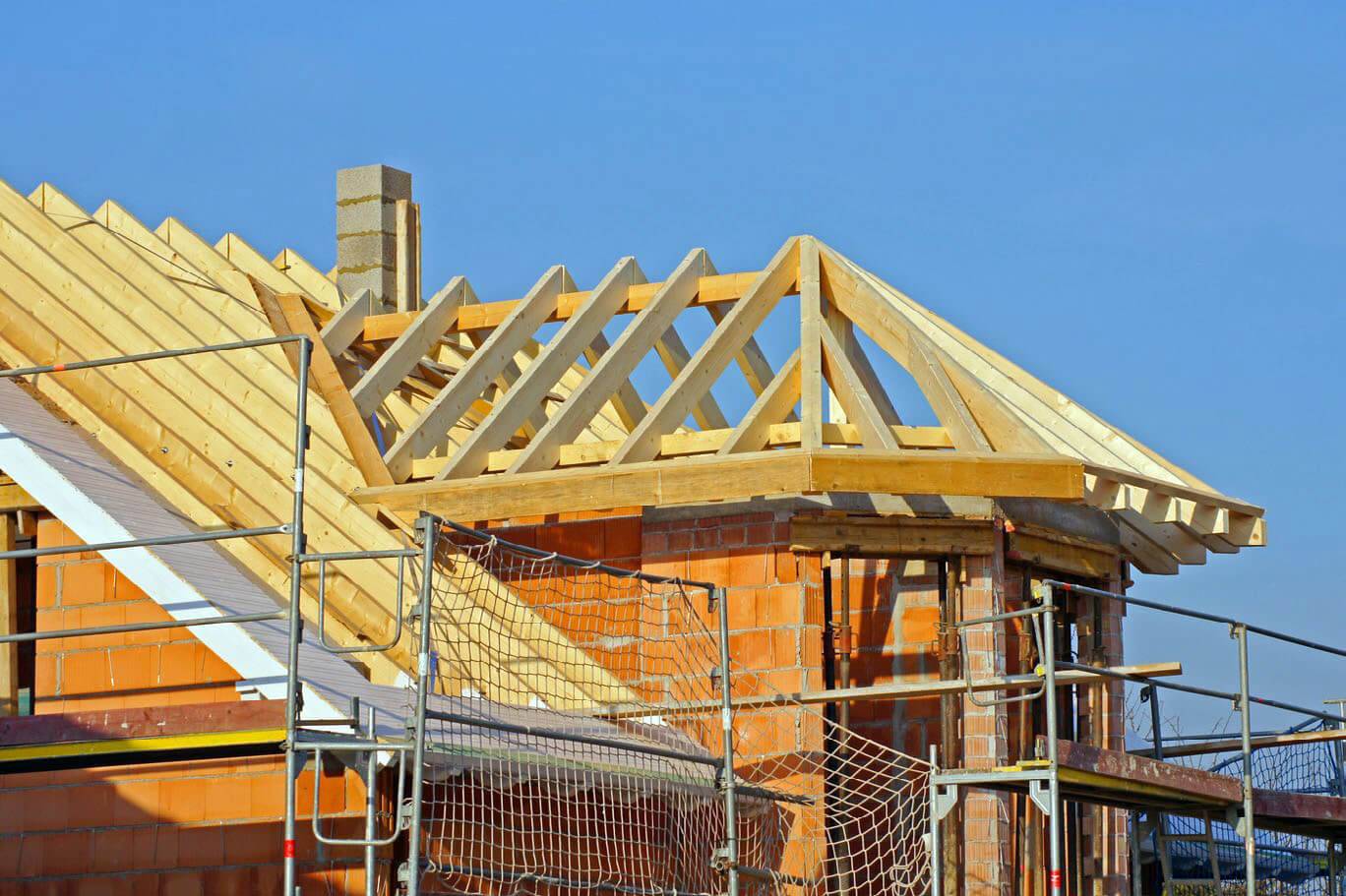

Фото стропильной конструкции голландской крыши:
Датская
Треугольный скат разделен на две части . Нижняя часть покрывается кровлей, верхняя под установку окна, глухой фронтон.
Вальму стандартно опирают на мауэрлат. В верхней части до конька сооружают фронтон.
Шатровая
Напоминает пирамиду. Одна вершина соединяет четыре ската по форме равных друг другу треугольников. Вид сверху — квадратный конверт. Распространенное количество скатов от 3 до 8. Такая система отлично подходит для укрытия домов квадратной формы , где все стены равны друг другу. Часто используются при строительстве беседок.
Основное характерное отличие — отсутствие конька. Коньковая линия преобразована в одну точку — пик крыши. Стропильные ноги стыкуются на пике, поддерживаемом опорным столбом. Он должен быть основательно крепким, основная нагрузка попадает ему. Используют наслонный, висячий тип стропильных ног.
При угле наклона ската более 40 градусов рекомендуется монтировать висячие стропила.
Ломаная мансардная
Вальмовая крыша с мансардой — наиболее сложная технология строительства, основательный конструктив стропильной системы . Все скаты разной площади, под разным углом.
Позволяет наиболее рационально использовать пространство под кровлей, увеличивает площадь дома. Придает интересный вид зданию.
Так выглядит ломаная крыша:
В конструкции стропила двух видов: наслонные, висячие. Верхняя, более пологая часть крыши берет начало от конька, заканчивается на перегибе с использованием висячих стропил. Они опираются на стойки или продольный прогон, затяжку. В нижней части устанавливают наслонные стропила.
У висячих стропил отсутствует опоры внутри . Они опираются на внешние опоры. У наслонных внутренняя опора есть.
Вид скатной кровли с конструкцией из нескольких щипцов. Щипцы представляют собой двухскатные стропильные системы с коньком. Под свесом каждого двускатного элемента располагается фронтон.
Что нужно из материалов?
Для возведения крыши ломаного типа с мансардой нужны:
- Брус для стропильной системы, мауэрлата, прогонов – лучше брать хвойные породы дерева, такие как сосна или ель.
- Обрезные доски – для стропильных ног.
- Доски – для обрешётки.
- Рейки – для контробрешётки.
- Толстая фанера – в качестве крепежей стыков стропильных ног.
- Антипирены, противопожарная, противогрибковая обработка, антисептическая пропитка.
- Утеплитель (какой лучше использовать для мансардной крыши?).
- Гидроизоляционный и пароизоляционный материал.
- Герметик.
- Кровельное покрытие.
- Крепления, скобы, саморезы, кронштейны.
