Чем отличается УЗО от дифференциального автомата: внешний вид и маркировка

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

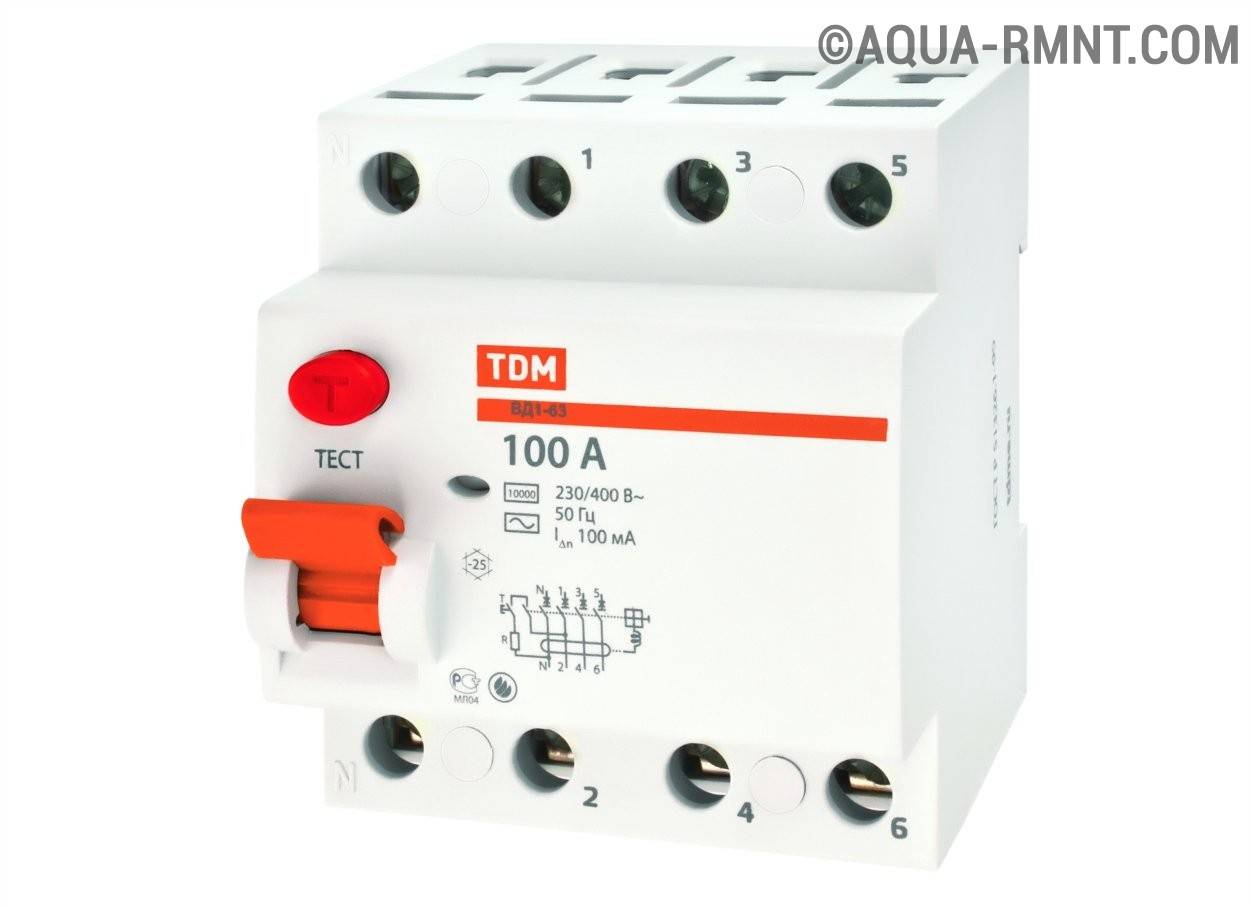

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

1. теплового расцепителя;
2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

1. дифференциальный орган;
2. тепловой расцепитель;
3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Как работает отсечка

Главенствующие параметры УЗО – его тип, фазность, номинальный и дифференциальный ток отключения.

В рабочем, включенном состоянии, УЗО как бы сравнивает токи на фазном и нейтральном проводе. При наличии разницы, свидетельствующей о том, что в цепи произошла утечка, УЗО отключается.

Разница эта называется дифференциальным током отключения или утечки. Также встречается название «отсечки». Это важная характеристика, которая обязательно наносится на корпус, измеряется в мА (mA, миллиамперы). Выпускают приборы номиналом от 10 мА до 500 мА.

Дифференциальный ток отключения – это как раз та характеристика, которая и отвечает за правильную работу УЗО в цепи. При его достижении УЗО отключается. Он зависит от чувствительности электромагнитного реле.

Для реализации принципа отсекания в УЗО имеется дифференциальный трансформатор из катушек, намотанных на сердечнике в форме тора. Вот краткое описание процесса.

По катушкам во время работы электрической системы протекают фазный и «нулевой» токи. В нормальном состоянии они равны по значению. Соответственно, в катушках они создают магнитные поля, закрученные в противоположном направлении, но равные по абсолютному значению. В результате суммарное магнитное поле в сердечнике будет нулевое.

Таким образом, такая характеристика, как чувствительность УЗО, будет напрямую зависеть от чувствительности электромагнитного реле.

Так же будет происходить отключение при изношенной изоляции проводов или при отсыревших контактах, когда происходит утечка. Это поможет предотвратить возгорание проводов и кабелей.

Из принципа работы УЗО видно, что оно будет защищать человека от поражения, даже если неисправное электрооборудование не заземлено.

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

К основным стоит отнести:

• Дифференциальный трансформатор;
• Группа расцепителей (тепловой и электромагнитный).

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

• Параллельно одной из существующих обмоток;
• Отдельной обмоткой на трансформатор.

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Механизм работы обычного автоматического выключателя

Обычные автоматы имеют достаточно много разновидностей. Они помогают устранить следующие неполадки:

• Короткое замыкание. Оно появляется при падении электрического сопротивления нагрузки до минимальных параметров.
• Перегруз проводов. Современные электроприборы создают очень большие токи. В некачественной проводке сильно нагреваются токоведущие жилы. При этом наблюдается перегревание и старение изоляции, что провоцирует потерю диэлектрических свойств.

Для устранения перечисленных неисправностей в конструкции автоматов предусмотрены следующие элементы:

• Электромагнитная катушка отключения, которая отличается мгновенным действием и устраняет возникающие короткие замыкания. Также в структуру входит система гашения электрической дуги, которая появляется.
• Тепловой расцепитель, который работает с выдержкой времени. Его изготавливают на базе биметаллической пластины. Этот элемент помогает убрать перегрузы в электрических цепях.

Автомат для жилых помещений включается в однофазный провод. Он держит под контролем только те токи, которые через него проходят. Этот элемент не реагирует на токи утечек, которые появляются.

Отдельно нужно упомянуть устройство защитного отключения. В двухпроводной системе оно подключается через 2 провода – фазы и нуля. Это устройство все время сравнивает токи, которые там циркулируют, и определяет их разницу.

Если ток, который выходит из нулевого проводника, совпадает по значению с тем, что входит в фазный провод, УЗО не отключает схему, разрешая ей работать. При появлении незначительных отклонений указанных величин, которые не сказываются на безопасности, УЗО тоже не прекращает подачу питания.

При этом устройство снимает напряжение с проводов, если появляется опасный ток утечки, который способен навредить человеку или включенным электроприборам. Для этого устройство настроено на срабатывание в момент достижения разницы токов конкретной величины.

Таким образом, удается исключить ложные срабатывания и создать возможности для полноценного функционирования защиты. Это помогает устранить токи утечек. Однако сама конструкция устройства не имеет никакой защиты от вероятного появления токов коротких замыканий или перегрузов в схеме. Потому само УЗО тоже требуется защищать от указанных факторов.

Выбор дифавтомата:

Выбор дифавтомата осуществляется по следующим критериям:

— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:

U_{ном. ДА}⩾ U_{ном. сети}

При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.

— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя  номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:

1. С помощью нашего калькулятор расчёта тока утечки для выбора УЗО;
2. С помощью нашего калькулятора мощности автоматического выключателя по номинальному току;
3. С помощью следующей таблицы:

Таблица автоматических выключателей для однофазной сети 220 В

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток,1 фаза, 220В.	Сечение жил кабеля, мм2
16	0-2,8	0-15,0	1,5
25	2,9-4,5	15,5-24,1	2,5
32	4,6-5,8	24,6-31,0	4
40	5,9-7,3	31,6-39,0	6
50	7,4-9,1	39,6-48,7	10
63	9,2-11,4	49,2-61,0	16
80	11,5-14,6	61,5-78,1	25
100	14,7-18,0	78,6-96,3	35
125	18,1-22,5	96,8-120,3	50
160	22,6-28,5	120,9-152,4	70
200	28,6-35,1	152,9-187,7	95
250	36,1-45,1	193,0-241,2	120
315	46,1-55,1	246,5-294,7	185

Таблица автоматических выключателей для трехфазной сети 380 В

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток, 1 фаза 220В.	Сечение жил кабеля, мм2.
16	0-7,9	0-15	1,5
25	8,3-12,7	15,8-24,1	2,5
32	13,1-16,3	24,9-31,0	4
40	16,7-20,3	31,8-38,6	6
50	20,7-25,5	39,4-48,5	10
63	25,9-32,3	49,2-61,4	16
80	32,7-40,3	62,2-76,6	25
100	40,7-50,3	77,4-95,6	35
125	50,7-64,7	96,4-123,0	50
160	65,1-81,1	123,8-124,2	70
200	81,5-102,7	155,0-195,3	95
250	103,1-127,9	196,0-243,2	120
315	128,3-163,1	244,0-310,1	185
400	163,5-207,1	310,9-393,8	2х95*
500	207,5-259,1	394,5-492,7	2х120*
630	260,1-327,1	494,6-622,0	2х185*
800	328,1-416,1	623,9-791,2	3х150*

— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.

— По дифференциальному току:

Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.

В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:

ΔI_сети=((0.4*I_сети)+(0.01*L_{провода}))*3, миллиАмпер

где: I_сети — ток сети (рассчитанный по формуле выше), в Амперах; L_{провода} — общая длина проводки защищаемой электросети в метрах.

Рассчитав ΔI_сети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔI_ДА:

ΔI_ДА⩾ ΔI_сети

Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА

Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются,  как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.

В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае  расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.

— По типу исполнительного механизма:

Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов.

При подключении пары АВ+УЗО расклад такой:

• фазный провод присоединяется к клемме АВ;
• соединяется перемычкой выход автомата и L-клемма УЗО;
• выход фазы УЗО направляется к электроустановкам;
• нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

Ответы на 5 часто задаваемых вопросов.

1. В нашем доме нет отдельной линии защитного заземления. Будет ли польза от установки защитного отключения?

При такой проводке дифзащита сможет защитить от поражения током при прикосновении одновременно к неисправной нагрузке и канализационным или иным металлическим трубам. При повреждении изоляции внутри устройства  (замыкания на корпус) срабатывание не произойдет.

1. Какое время срабатывания должно обеспечиваться дифференциальной защитой?

Все устройства отключения должны выключить потребитель при возникновении утечки не более чем за 0,3 секунд. Лучше выбирать устройства отключения с высоким быстродействием.

1. Если быстрые защитные устройства лучшие, зачем выпускаются УЗО с задержкой срабатывания?

Такие приборы устанавливаются на мощные потребители электроэнергии. В моменты их пуска или остановки может возникать неконтролируемая утечка электричества.

1. Применение защитного отключения в основном носит рекомендательный характер. В каких случаях без него не обойтись?

В ПУЭ обговаривается несколько случаев обязательного применения дифзащиты. Наиболее характерный – защита передвижных жилых вагончиков, электропотребители  наружной установки.

1. А в каких случаях УЗО не рекомендуется?

В случаях когда отключение может привести к более опасному результату (установка на линию питания сигнализации, медицинские приборы)

Отличие по внешнему виду УЗО от дифференциального автомата

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. Об этом мы поговорим чуть ниже. А еще проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот. Это хорошо видно на приведенной фотографии.

Что такое УЗО и дифференциальный автомат

Чтобы раз и навсегда разобраться с аппаратами защиты, следует перечислить все возможные нештатные ситуации, которые могут иметь место при эксплуатации электросети. Если не учитывать сравнительно безобидные неприятности вроде скачков напряжения, то данный перечень окажется не столь уж большим:

1. Перегрузка.

2. Короткое замыкание (КЗ): оба эти явления сопровождаются протеканием тока с большей силой, чем может выдержать проводка (во втором случае ток называют сверхвысоким). Из-за чрезмерного нагрева провода перегорают. Для защиты от подобных неприятностей раньше применялись предохранители — легкоплавкие перемычки, которые в случае превышения силы тока перегорали первыми, отключая таким образом защищаемую цепь. Сегодня же вместо них применяют выключатели автоматические (ВА), у которых имеются электромагнитный и тепловой расцепители. При протекании тока сверх номинального этот механизм разъединяет цепь, но после устранения неисправности его можно будет снова перевести в положение «включено».

   Автоматические выключатели размыкают цепь при превышении порогового значения силы тока, протекающего через них

3. Человека или животное ударило током прямым образом (прикосновение непосредственно к токоведущим частям) или косвенным (прикосновение к корпусу, который из-за пробоя изоляции оказался под напряжением).
4. Электрический контакт между проводником и каким-либо заземлённым токопроводящим (металлическим) элементом, возникший из-за нарушения изоляции. В этом случае под «заземлённым элементом» подразумевается не только корпус оборудования, подключённый к контуру заземления, но и, например, металлический короб или строительная конструкция. По месту электроконтакта протекает ток, вследствие чего здесь выделяется тепло. Это может привести к возгоранию.

Устройство защитного отключения измеряет токи в начале и конце определённого участка электрической схемы и при обнаружении разницы между ними размыкает цепь

Вот и всё — на все случаи жизни в быту применяют только два аппарата защиты — автоматический выключатель и УЗО. Как видно, у каждого из приборов имеется свой круг задач, так что их ни в коем случае нельзя считать взаимозаменяемыми. То есть в щитке обязательно должны устанавливаться хотя бы в одном экземпляре и ВА, и УЗО. А тогда почему бы не совместить оба эти прибора в одном корпусе? Так и сделали, в результате чего на свет появился третий и последний персонаж нашей истории — дифференциальный автомат.

Устройство защитного отключения (УЗО)

Данное устройство предназначено для выравнивания силы тока, идущего к электроприбору с током, выходящим от электроприбора (по нейтрали), по разнице между ними распознает утечку из электросети. Когда разность достигает значения, несовместимого с жизнью человека (30 мА), устройство отключает напряжение. В результате почти моментального срабатывания устройства дифференциальный ток, идущий через неисправную изоляцию или через тело человека, не успевает нанести существенный вред.

УЗО не только способно защитить человека от удара электрическим током, но также способно предотвратить возгорание проводки из-за ее перегрева и неисправности, нарушения целостности в результате механического, температурного воздействий, старения изоляции проводов.

Как это работает? Допустим, внутри стиральной машинки повреждена изоляция фазного провода. Если произойдет касание человека, стоящего на влажном полу, корпуса стиральной машины, УЗО в тот же момент отключит подачу напряжения, определив, что ушедший в квартиру ток не вернулся по нейтрали в устройство защитного отключения, то есть входящий и исходящий токи через УЗО различны.

УЗО поможет и при следующей ситуации: например, при сверлении стены с упором голой ногой на батарею отопления попадание в фазный провод электропроводки. Образовавшаяся в данном случае электрическая цепь «дрель – тело человека — батарея» способна вызвать остановку сердца или дыхания. Но при наличии УЗО, оно сразу «определит», что часть тока не вернулась (та, что, пройдя через человека, ушла в батарею). В этом случае напряжение будет также отключено моментально. Человек при этом даже если и получит удар током, то не такой большой силы, как могло бы быть.

При отсутствии УЗО, любая из этих причин способна нанести человеку вред, не совместимый с жизнью. Однако не во всех случаях УЗО способно помочь. Например, если домашняя электропроводка старая, ветхая. В этой ситуации УЗО будет срабатывать постоянно и отключать электроэнергию из-за постоянных утечек через неисправную проводку, что доставит больше хлопот, нежели пользы. Поэтому в такой ситуации предпочтительнее устанавливать УЗО точечно, то есть устанавливать розетки со встроенным УЗО.

Отличие характеристик УЗО типа А и АС

Устройство защитного отключения отличаются конструкцией, внутренним устройством (электромеханические и электронные), родом дифференциального тока утечки, значением выдержки времени и защитой тока утечки в однофазных или трехфазных сетях.

Род тока утечки может быть не только чисто синусоидальным 50 Гц, он может быть также пульсирующим постоянным или непрерывным постоянным. Вид дифференциального тока утечки зависит от места возникновения неисправностей. Например, нарушение изоляции сетевого провода устройства, пробой диодов выпрямительного блока электротехники и утечка пульсирующего постоянного тока по нагару, на корпус прибора и т. д.

Существует несколько типов устройств защитного отключения.

Тип АС. Такое УЗО рассчитано на срабатывание при утечке переменного тока. Если неисправность возникла в тиристорных устройствах, выпрямителях, то есть в таких устройствах где ток утечки будет пульсирующим постоянным или постоянным, то защита УЗО типа АС может просто не отреагировать на него.

Маркировка УЗО АС

Есть вероятность насыщения сердечника постоянным электромагнитным полем, что заметно снижает чувствительность блока к защите от переменного тока утечки или вовсе приведет к отказу защиты. Получается, что работа защиты типа АС может полностью нарушится из-за появления пульсирующего постоянного или полного постоянного тока утечки. Обозначается УЗО типа АС знаком переменного тока.

Типа А. Эти устройства предназначены для работы с такими родами токов утечки, как переменный и пульсирующий постоянный. Они имеют более высокую чувствительность к пульсирующему постоянному току утечки, стоимость их соответственно выше.

Если переменный ток утечки появляется при нарушении изоляции сетевых проводов, то пульсирующий постоянный ток возникает при неисправности тиристорных, преобразователей напряжения, компьютеров, электронных схем стиральных машин, микроволновок и другой бытовой техники.

Почти вся техника сегодня имеет экономичный импульсный блок питания, даже светодиодные лампы содержат такие источники питания. Маркируются устройства типа А следующим образом.

Тип В. Схема такого прибора имеет защиту по переменному току утечки, а также защиту от пульсирующего постоянного тока и постоянного дифференциального тока утечки. Этот обширный вид защиты используется в промышленности, а в домах он не используется ввиду его высокой стоимости.

Тип S. Этот вариант УЗО устанавливается в домах и квартирах как селективная защита, имеющая задержку времени, необходимую для срабатывания нижестоящих УЗО.

Обозначение типов АС, А и В на корпусе УЗО

Вывод: Более качественная защита конечно у устройств типа А. В некоторых инструкциях на стиральную машину рекомендуется устанавливать защиту типа А. За рубежом также повсеместно устанавливают защиту типа А. Так как практически вся техника для дома имеет импульсные блоки питания и другие элементы, которые при неисправности могут вызвать пульсирующий постоянный ток рекомендуется устанавливать УЗО типа А.

Когда нет возможности выбрать УЗО этого типа, ставьте защиту типа АС. Некоторые качественные бренды этих устройств имеют повышенную чувствительность и хорошо срабатывают на пульсирующий постоянный ток утечки. Вероятность возникновения пульсирующего постоянного тока утечки гораздо ниже, чем появление переменного тока утечки. Поэтому, если устройство типа А не по карману, ставьте защиту типа АС. Лучше установить защиту АС, чем вовсе ее не иметь.

“>

Дифференциальный автомат – защищает от всего

Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.

Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.

На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).

У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.

АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.

По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.

Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).

С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.

То есть у электромеханических дифференциальных выключателей есть следующие преимущества:

1. Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
2. Не выходят из строя от импульсного перенапряжения.
3. Не потребляют энергию для собственного питания.

Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.

Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.

При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)

У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.

Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.

Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:

Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.

Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.

Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков

Спасибо, помогло!1Не помогло
