Выбор типа соединения радиатора с трубами: схемы подключения
Виды соединения радиатора с трубами
Подключение радиаторов отопления в частном доме должно производиться по выбранной схеме, которая определяет последовательность подключения труб к самому радиатору. Проектная документация любого здания должна включать разводку отопления при строительстве, однако в случае с дачей и другими личными постройками, все зависит от заказчика и компании реализующей монтаж.

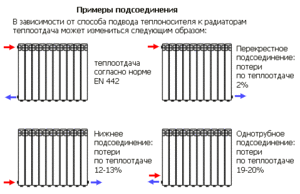

Схемы подключения радиаторов отопления в частном доме бывают следующих типов:
- односторонняя;
- седельная;
- диагональная;
- нижняя.
Выбор определенной схемы зависит от расположения подводящих и отводящих теплоноситель труб и степени энергоэффективности. Рассмотрим каждую из них более подробно.

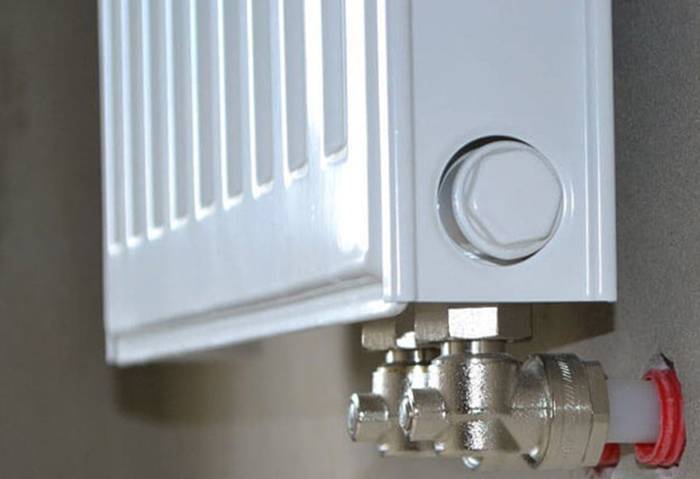

Седельная и нижняя схема подключения радиаторов отопления
Нежняя схема соединения радиатора с трубами
Такие методы подключения целесообразно использовать, если труба «подачи», питающая радиатор горячим теплоносителем, и труба «обратки», по которой остывший теплоноситель покидает радиатор, расположены вблизи от пола. Тогда они подключаются к радиатору с противоположных сторон секций, и батарея заполняется теплоносителем.
Недостатком такого подключения является невысокая энергоэффективность (потери могут достигать 15%). Низкая энергоэффективность такой схемы объясняется тем, что теплоноситель циркулирует в основном в нижней части радиатора, при этом его верхняя часть не будет достаточно прогреваться. Из-за этого существует также проблема долгого нагрева помещения, а также возможность коррозии металла из-за перепадов температур при заполнении батареи.
Односторонняя схема подключения радиаторов отопления в частном доме
Одностороннее соединение батарей
Эта схема отличается тем, что линия, по которой поступает теплоноситель, и отводящая труба подключаются к одной и той же секции радиатора. Подающая – подключается в верхней части батареи, а отводящая – в нижней. Односторонняя схема подключения позволяет равномерно прогревать каждый отдельно взятый радиатор, отличается высокой теплоэффективностью, но является не самым удобным вариантом.
Это идеальный вариант для домов с небольшим количеством батарей. Но если количество секций превышает 15 единиц, о теплоэффективности такой схемы можно забыть.
Диагональная (перекрестная) схема подключения
Перекрестное подключение батарей
Если требуется обеспечить теплом дом большой площади с большим количеством жилых помещений, гораздо эффективнее использовать диагональную схему. При реализации подключения по такой схеме подающая теплоноситель труба подключается в верхней части радиатора, а отводящая – в нижней части на противоположной секции. Этот вариант отличается наиболее высоким коэффициентом теплопередачи (потери всего 2%).
Схемы обвязки радиаторов отопления
Монтаж радиаторов отопления подразумевает под собой их подключение к трубопроводам. Существует всего 3 способа это сделать.
Схемы подключения радиаторов отопления. Практика.
Обвязка при одностороннем подключении
Одностороннее подключение радиатора чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным. Второй вариант самый часто встречающийся.
Для монтажа потребуются:
- трубы нужного размера;
- 2 шаровых крана;
- 2 тройника;
- 2 сгона – это элементы с наружной резьбой на обоих концах.
Процесс соединения происходит так, как указано на рисунке. При однотрубной обвязке обязательно нужен байпас (обводной участок трубы, врезанный параллельно с основной магистралью). Именно он даёт возможность отключить отопительный прибор, не останавливая и не спуская систему.
Ставить кран на обводной участок трубы запрещено. Таким образом застопориться движение теплоносителя по стояку. Эти манипуляции караются штрафом.
Все имеющиеся резьбовые соединения должны уплотняться фторопластовым уплотнительным материалом. Можно заменить подмоткой из льна, но после использования нужно воспользоваться упаковочной пастой. В момент вкручивания крана в распределитель отопительного прибора большого количества материала не требуется.
Обвязка при диагональном подключении
Монтаж радиатора отопления диагональным методом – самый лучший вариант с точки зрения теплоотдачи. В этом случае она самая высокая. При нижней разводке диагональный тип подключения реализуется просто – подача с одной стороны вверху, обратка с другой снизу.
Этот вариант присоединения отопительного прибора можно реализовать 2 способами:
- теплоноситель заходит в верхнее отверстие, циркулирует по нему и выходит из нижнего отверстия, расположенного сбоку другой стороны;
- вода поступает в нижний отсек с одной стороны, проходит по всей батарее и покидает её из верхнего противоположного отверстия.
Особенно эффективно работает диагональное подключение, когда идёт монтаж длинных радиаторов с числом секций более 12.
Обвязка при седельном подключении
Этот вариант самый малоэффективный. Происходят потери тепловой энергии примерно на 14%. Обвязка при сидельном подключении – самый незаметный вариант. Трубы прокладываются по напольному покрытию или под ним.
Обвязка при седельном подключении может проходить как с участием байпаса, так и без него. Во втором случае все краны располагаются ровно, при желании отопительный прибор можно снять, а между кранами вмонтировать временную перемычку – сгон.
Одностороннее подключение
Именно поэтому она выбрана в качестве основной схемы при строительстве многоэтажных домов, когда удается достичь максимального результата, сократив при этом расход материалов. К минусам можно отнести тот факт, что если например, на первом этаже самостоятельно увеличить количество секций, то резко снизиться прогрев помещений верхних этажей. Для увеличения эффективности работы радиаторов отопления, предусмотрена установка перемычек — байпаса, за счет чего удается понизить скорость остывания отопительного прибора. Демонтаж такой перемычки самостоятельно, также приведет к нарушению работы отопления всего многоквартирного дома.
Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
Лучшая схема подключения радиаторов отопления и устранение проблем
Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим
Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин. Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно
Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:
Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:
- При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.
Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.
- При боковом или нижнем подключении с байпасом (перемычкой) может возникнуть ситуация, когда при горячем стояке радиатор остается чуть теплым. Это возможно когда байпас имеет большую пропускную способность, чем необходимо. Получается, что значительная часть теплоносителя уходит через него. Если сначала ситуация была нормальной, скорее всего засорился или сломался вентиль, который стоит после байпаса. Прочищаете или меняете его и все должно быть в норме.
Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.
Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы
Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.
Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1oC.
Двухтрубные отопительные системы
Внутри двухтрубного контура теплоноситель движется по двум отдельным трубопроводам. Один из них используется для подающего потока с горячим теплоносителем, а другой – для обратного потока с остывшей водой, который движется по направлению к нагревательному баку. Таким образом, при монтаже радиаторов отопления с нижним подключением или любым другим типом врезки, все батареи прогреваются равномерно, поскольку в них поступает вода примерно одинаковой температуры.
Стоит отметить, что двухтрубный контур при подключении батарей с нижней подводкой, а также при использовании других схем, является наиболее приемлемым. Дело в том, что подобный тип подключения обеспечивает минимальное количество теплопотерь. Схема циркуляции воды может быть как попутной, так и тупиковой.
Некоторые владельцы частных домов полагают, что проекты с двухтрубными видами подключения радиаторов обходятся намного дороже, поскольку требуется больше труб для их осуществления. Однако если разобраться более детально, то окажется, что их стоимость не намного выше, чем при обустройстве однотрубных систем.
Дело в том, что однотрубная система предполагает наличие труб с большим сечением и радиатора больших размеров. В то же время, цена более тонких труб, которые требуются для двухтрубной системы, намного ниже. Кроме того, в конечном итоге излишние затраты окупятся за счет более качественной циркуляции теплоносителя и минимальных теплопотерь.
При двухтрубной системе используется несколько вариантов, как подключить алюминиевые радиаторы отопления. Подключение может быть диагональным, боковым или нижним. При этом допускается применение вертикальных и горизонтальных стыков. С точки зрения эффективности, оптимальным вариантом считается диагональное подключение. При этом тепло равномерно распределяется по всем отопительным приборам с минимальными потерями.
Боковой, или односторонний, способ подключения с равным успехом применяется и в однотрубных, и двухтрубных разводках. Его главное отличие в том, что подающий и обратный контур врезаются с одной стороны радиатора.
Боковое подключение часто используется в многоквартирных домах с вертикальным подающим стояком
Обратите внимание, что перед тем, как подключить радиатор отопления с боковым подключением, на нем необходимо установить байпас и кран. Это позволит свободно снять батарею для промывки, покраски или замены, не отключая систему целиком
Примечательно, что эффективность односторонней врезки максимальна лишь для батарей на 5-6 секций. Если длина радиатора намного больше, при таком подключении будут существенные теплопотери.
Виды узлов подключения
Н-образный узел, расположенный снизу, облегчает процесс настройки, перекрытия радиаторов и слива из них теплоносителя. В зависимости от типа контурной арматуры существует несколько разновидностей конструкций.
Однотрубные
Выбирать систему подключения с 1 или 2 трубами нужно исходя из площади помещения
Теплоноситель двигается по магистрали на приборы отопления. Вследствие падения температуры воды батарея хорошо прогревается только в первой цепи, последние остаются холодными. Для выравнивания разницы температур применяется байпасная разводка. Система термокомпенсации делит входные потоки на две части. Одна направляется на радиаторные устройства и начинает нагревать корпус. Вторая в этот момент двигается к следующему прибору.
Двухтрубные
Радиаторы прогреваются равномерно без байпаса. При наличии нижнего узла применяется конструкция «бинокль» в виде фитингов с кранами регулировки и закрытия. Один патрубок выводится на подачу, второй – на обратку.
Комбинированные
Магистраль с байпасным каналом внутри применяется в однотрубной и двухтрубной разводке. На теплотрассе из одной трубы байпас немного приоткрывается, из двух – полностью закрывается.
Виды подключения приборов к системе отопления
При расчёте мощности, производительности батареи важно учесть не только способ её присоединения, но и тип расположения линий, направленных от источника энергии и к нему. По этому признаку различают три схемы разводки
Однотрубная
Наиболее простая в монтаже, представляет собой одну магистраль, последовательно идущую от одного потребителя к следующему. Её применение позволяет существенно экономить на материалах. С другой стороны она не слишком подходит для систем, в которых реализовано диагональное радиаторное подключение. Отдавая значительную часть тепла первым в цепи приборам, вода доходит до последних почти холодной, что приводит к неравномерному обогреву отдельных помещений.
Двухтрубная
Идеальная схема для перекрёстного присоединения потребителей. Её организация требует прокладки двух линий
- подающей для движения нагретой рабочей среды от котла
- обратной для сбора остывшей воды
При этом каждый радиатор подсоединяется к обеим магистралям, что нивелирует проблему неодинакового получения тепла. Собрать такую разводку сложнее, чем однотрубную, однако она окупает себя в ходе эксплуатации.
Лучевая
Как и предыдущая схема предполагает наличие двух линий. Отличие в том, что в неё внедряется новый элемент – коллектор. Он состоит из подающей и обратной гребёнок с отводами для каждого прибора отдельно. Лучевая разводка также хорошо раскрывает плюсы, которые гарантирует диагональное подключение радиаторной батареи, но она требует обустройства максимально сложной, разветвлённой схемы расположения труб. Кроме того, их приходится прокладывать скрыто в полу, стенах, иначе интерьер комнаты будет выглядеть не слишком эстетично.
С другой стороны коллекторная система отопления наиболее проста, комфортна, точна для регулировки каждого прибора индивидуально. Её устройство удобно для отключения отдельного потребителя от общей магистрали.
Чем привлекает нижнее подключение радиаторов
Получить надёжную, грамотную, полезную и эффективную схему присоединения источников тепловой энергии внутри зданий даёт нижнее подключение радиаторов. Правильная установка нагревателей достигается при создании схемы подключения в помещениях с коэффициентом использования мощности до 100%.
Выбор способа монтажа радиаторов способствует распределять тепловые потоки в помещениях комфортно с необходимой температурой воздуха. Это создаёт запас прочности по расходу тепла с минимальными потерями, прогреть быстрее помещения здания.
Эффективность теплоснабжения здания создаётся с выполнением 3 условий:
- Точность параметров и технических данных отопительных приборов.
- Чётко даны и определены участки монтажа приборов отопления.
- Выбраны способы подключения радиаторов и прокладки труб.
Включение регистров обеспечиваются 5 правилами монтажа под оконным проёмом:
- Устанавливаются в 1 уровне.
- Ребра жёсткости радиаторов располагаются вертикально.
- Центр радиатора чётко ориентирован по центру проёма.
- Длина прибора не превышает 75% длины углубленной подоконной ниши.
- От верхней грани обогревателя до окна стандарт 0,1 м, до пола 0,12 м.
Применяется 8 основных типов подключения отопительных приборов:
- Система обогрева 1 трубная.
- Подводка тепла 2 трубная.
- Вертикальная разводка контура подвода теплоносителя.
- Горизонтальная разводка тепловой развёртки приборов.
- Ленинградка, усовершенствованная схема 1 трубной системы.
- Схема отопления с тупиковой зоной подачи теплоносителя.
- Тройниковая схема подачи тепла.
- Коллекторная и лучевая разводка источника теплоснабжения.
Разновидности вертикальных радиаторов с нижним подключением
Разновидностей радиаторов, выпускаемых для монтажа на нижней подводке, не так много, речь идет преимущественно:
- о панельных батареях;
- стальных;
- композитных (декоративных).
Стальные отопительные батареи нижнего подсоединения компактны, они наиболее долговечны, в их соединениях меньше образуется ржавого осадка.
Для монтажа панельных радиаторов нужно термостатическое оборудование с узлами подключения. Количество секций влияет на темп обогрева комнаты. Небольшое помещение можно обогревать посредством 5-6 секций, для большой площади их нужно в 2-3 больше. Желательно системы обогрева монтировать у противоположных стен. Это создаст условия для равномерной циркуляции прогретого воздуха.
Теплоноситель должен беспрепятственно попадать в последнюю секцию
Теплоноситель должен беспрепятственно попадать в последнюю секцию, поэтому очень важно все присоединить правильно, каким бы способом ни монтировали батарею. Однако если были проблемы с неполным прогреванием и завоздушиванием старых радиаторов, их нужно устранять во время монтажа, возможно, даже переварить весь контур секций алюминиевых радиаторов в отдельной комнате
Старые чугунные блоки выпускали с 4-м отверстиям, что было удобно делать расчет батарей для всех типов подводки. В современных моделях могут быть 2-3 входа, поэтому они не всегда соответствуют для замены старых батарей
Переваривание труб решит эту проблему, но важно не сделать «холодных» зон. Для этого нужна большая мощность радиаторов и грамотно спланированная схема с равномерным распределением подачи теплоносителя и обратки
Нарастить блоки обогрева большим количеством секций довольно сложно. Поэтому лучше установить сразу радиаторы нужного объема, даже с небольшим запасом, регулируя температуру теплоносителя. Это проще, чем искать дополнительный способ обогрева помещения, особенно с холодными угловыми стенами.
Схемы подачи и отвода однотрубных систем обычно скрыты под полом
Схемы подачи и отвода однотрубных систем обычно скрыты под полом, за плинтусами, в стяжке, под ламинатом в керамзите. Поэтому панели на нижнем контуре смотрятся как размещенные в наиболее удобных местах стен. Это дает больше возможностей для решения дизайнерских задач без ущерба отоплению частного дома, особенно когда нужны радиаторы отопления эстетичного вида.
Разметка стен
Установка батарей в деревянном доме (впрочем, как и в любом другом) начинается с разметки стен, в соответствии с которой на следующих этапах работы будут монтироваться отопительные приборы. Если в доме устанавливается система с естественной циркуляцией теплоносителя, то трубопровод должен иметь постоянный наклон не менее 6 градусов по ходу тока воды. Несоблюдение этого правила обязательно приведет к появлению воздушных пробок, а в худшем случае – не позволит системе функционировать. Для систем с принудительной циркуляции это правило не имеет значения.
На стену нужно нанести разметку, по которой будут устанавливаться кронштейны для радиаторов. Устанавливать радиаторы вплотную к стене нельзя – расстояние между ними должно составлять около 5-10 см. От пола радиатор нужно удалить хотя бы на 10 см, а от подоконника – на 8 см. Разметка выполняется по уровню карандашом. При выполнении разметки нужно учитывать ширину секций радиаторов, чтобы установленные держатели находились строго между секциями.
За радиаторами желательно установить фольгированный материал, который будет выполнять функции отражателя тепла. При наличии зазора хотя бы в 3 см между этим материалом и радиатором удается существенно повысить эффективность радиатора и снизить тепловые потери.
Когда разметка завершена, в соответствии с ней высверливаются отверстия необходимых размеров. Дюбели забиваются молотком, после чего кронштейны крепятся при помощи саморезов. Чтобы упростить себе работу, можно приобрести специальные держатели для батарей, оснащенные резьбой, позволяющей вкручивать их прямо в дюбель.
Как монтируется диагональная схема для подключения радиаторов отопления
Разводка достаточно проста в реализации, обеспечивает возможность регулирования мощности прибора, выпуска воздуха из системы. Начинать её необходимо с составления плана расположения каждого элемента.
Выбор места для монтажа
Наиболее удачным считается установка отопительных приборов под окнами. Рекомендуется, чтобы центр проёма совпадал с серединой корпуса батареи, что обеспечит создание максимально эффективной тепловой завесы от проникновения холодного воздуха с улицы
Не менее важно соблюсти расстояния до различных поверхностей
- от стены – 2-5 см
- от пола – 8-12 см
- от подоконника – 5-10 см
Этих параметров необходимо придерживаться независимо от того, выполняется ли нижнее или диагональное подключение радиатора отопления. Выход за указанные пределы чреват снижением теплоотдачи оборудования.
Подбор дополнительных комплектующих
Максимально эффективное функционирование прибора возможно при условии применения правильных фитингов, арматуры для грамотного монтажа. С этой целью необходимо приобрести
- кран Маевского, который используется для спуска воздуха из батареи. Он устанавливается в верхней части корпуса, где обычно скапливаются пробки. Открытие клапана производится вручную с использованием отвёртки
- два быстроразъёмных соединения типа «американка». Их применение удобно, так как обеспечивает возможность подключения труб к батарее без вращения конструкций
- запорный кран, который позволит отсечь оборудование от системы без слива теплоносителя
- заглушки, устанавливаемые на неиспользуемые отверстия
- кронштейны и прочий крепёж для навешивания корпуса устройства
Зачастую эти элементы входят в комплектацию поставки.
Диагональное подключение и монтаж радиаторов отопления в доме или квартире
Прежде всего прибор необходимо надёжно зафиксировать на стене посредством дюбелей, саморезов, на которые крепятся кронштейны. На них навешивается корпус батареи
Важно точно выровнять его положение по горизонтали, чтобы перекос не спровоцировал неравномерный прогрев поверхности
Подключение подающей трубы выполняется с одной стороны в верхнее отверстие, обратной – в нижнее с другой. Для этого используются фитинги-американки. На входе радиатора перед разъёмным соединением врезается запорный вентиль. Во второе верхнее отверстие устанавливается кран Маевского, все прочие заглушаются пробками. Собранная система тестируется избыточным давлением с целью обнаружения возможных протечек.
Отдельно стоит описать псевдо диагональное подключение биметаллических или алюминиевых радиаторов отопления. Оно выполняется для увеличения эффективности работы многосекционных приборов, которые изначально были присоединены к системе по боковой схеме. Здесь монтаж производится с применением специального фитинга – удлинителя потока. Он представляет собой футорку, к которой прикручивается трубка, протяжённостью чуть меньше корпуса батареи.
Элемент вставляется в нижний выход, к которому присоединена обратная линия, и его длинный отвод «собирает» теплоноситель. За счёт этого все секции оборудования оказываются задействованными процесс его циркуляции.
Модель первая
В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх, и, вытесняя столб холодной воды, поступает поочередно во все нагревательные приборы. А затем опускается, поступая в котел для последующего нагрева. Способ экономичный, зачастую применяется при отоплении многоэтажных домов.
Плюсы и минусы
Достоинствами такой схемы являются простота монтажа и небольшой расход труб. Однако имеются существенные недостатки:
- при последовательном подключении нескольких радиаторов разница в температуре между первым и последним будет значительной;
- подача тепла не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
- возможно только нижнее подключение батарей.
Методы преодоления недостатков
- каждый последующий агрегат должен состоять из большего числа секций, чем предыдущий;
- можно увеличить количество батарей в комнате;
- первыми подключить помещения с наибольшими теплопотерями;
- установить вентили при диагональном подключении радиаторов;
- оснастить систему циркуляционным насосом.
Набор фитингов
Теперь давайте выясним, каким будет комплект фитингов для радиаторов в том и в другом случае.
Подключение на сгонах
Для классического в многоквартирном доме бокового подключения радиатор комплектуется следующим набором:
| Фитинг | Количество |
| Радиаторная пробка глухая левая | 1 |
| Промывочный кран с левой резьбой | 1 |
| Радиаторная пробка проходная правая | 2 |
| Контргайка | 2 |
На верхних этажах домов с нижним розливом комплектация дополняется краном Маевского, который устанавливается в расточенную под него верхнюю глухую пробку. Размеры фитингов для радиаторов определяются диаметром подводок; как правило, он соответствует ДУ20 (3/4 дюйма). Сгоны (длинные резьбы) обычно бывают нарезаны непосредственно на подводке.
Чугунные контргайки, произведенные по ГОСТ 8961-75.
Подключение на американках
В этом случае единственные фитинги для подключения радиаторов отопления — это сами американки в количестве двух штук. Одна из их резьб вворачивается в проходную пробку радиатора, вторая — в муфту или элемент запорно-регулирующей арматуры.
Для соединения крана в радиаторной пробкой используются американки с резьбами «папа-папа».
При монтаже отопления своими руками полезно знать несколько тонкостей.
- При большом количестве секций радиатора предпочтительно не боковое подключение, а диагональное или снизу вниз. В этом случае для соединения с фитингом вам потребуются одна проходная пробка с правой резьбой и одна — с левой.
- Диаметр резьб в пробках алюминиевых и биметаллических радиаторов в большинстве случае составляет 1/2 дюйма (ДУ15). Однако при количестве секций более 10 желательно использовать подводки размером ДУ20.
- Американками нередко комплектуются уже упомянутые элементы запорно-регулирующей арматуры. Комбинированные с фитингами краны и дроссели более компактны, чем два изделия порознь, при этом их цена часто оказывается ниже суммарной стоимости фитинга и крана.
Дроссель с американкой.
Типы фитингов для узла
Типы фитингов, которые применяются для соединения труб и радиаторов в системе отопления
Подключать коммуникации нижним способом можно при помощи трех типов фитингов:
- Прямые. Применяются для подведения модулей радиаторов к патрубкам, выходящим из пола в вертикальном положении. Прямая схема фитингов предусматривает наличие фитингов с «американкой» (накидной гайкой) или компрессионной переходной муфтой.
- Угловые. Трубы выводятся из стены на минимальной высоте от напольной поверхности. Угловой фитинг подсоединяется американкой, расположенной на концах патрубков.
- Кранов для закрытия системы и регулировки температуры. Фитинг встраивается в корпус батареи и обеспечивает скорость подсоединения к двухтрубной разводке. При помощи шаровых или вентильных кранов с утопленными наконечниками можно отрегулировать обратку, подачу, выключать радиаторы.
