Установка батарей в квартире – работа, доступная непрофессионалу

Необходимая теория

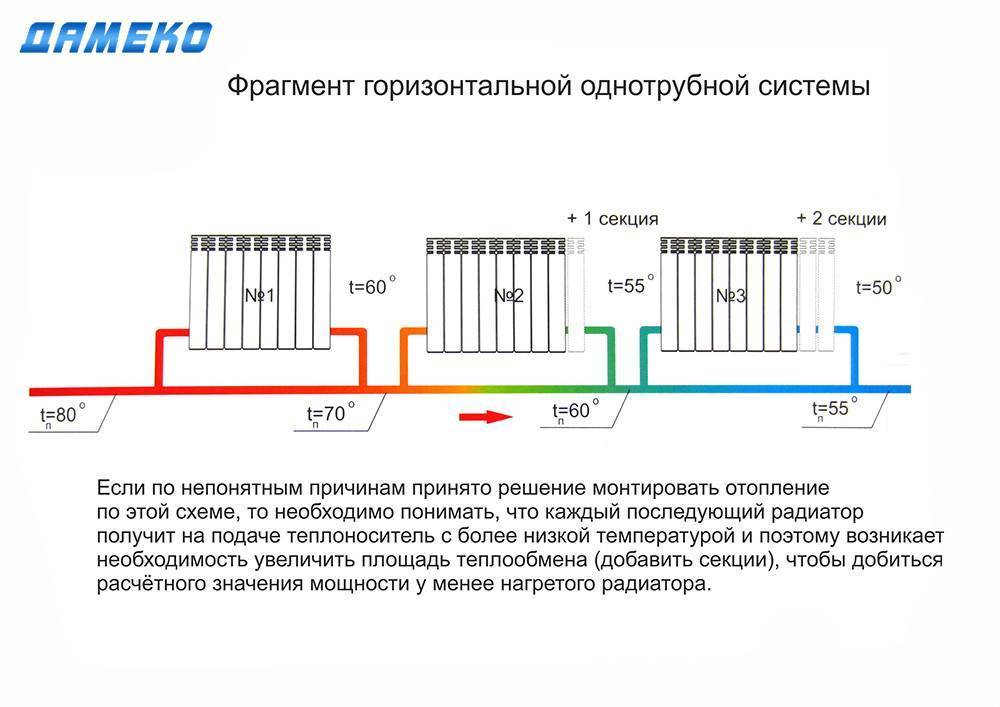

В наши дни наиболее широко распространены два вида отопительных систем:

• однотрубная;
• двухтрубная.

Особенностью однотрубных систем следует назвать подачу в дом теплоносителя сверху вниз. Такая схема применяется в большинстве типовых многоквартирных домов. Минусом системы является невозможность управления температурным режимом в жилище без установки дополнительного оборудования. При таком способе отопления вода в радиаторах на верхних этажах будет существенно теплее, чем на расположенных ниже.

Монтаж отопительной системы

При двухтрубном отоплении нагретый теплоноситель подается по одной трубе, а по второй (обратке) циркулирует отдавшая свое тепло вода. Такая система отопления применяется в коттеджах и частных домах. Достоинством двухтрубных систем является относительное постоянство температуры батарей и возможность регулирования режима отопления.

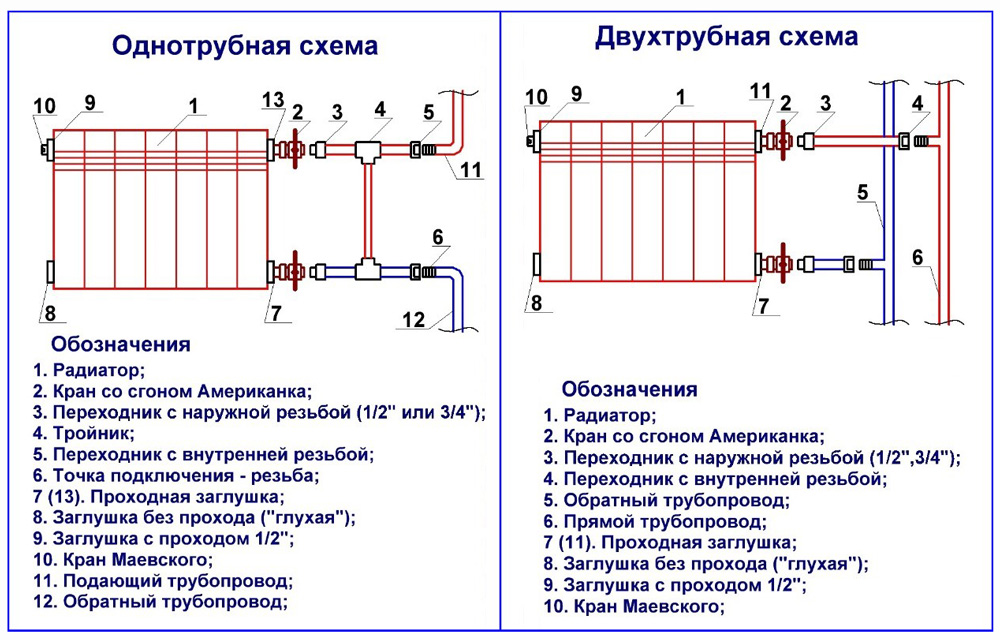

Схемы установки радиаторов

Различия в схемах установки заключаются в способе подключения их к частной либо централизованной сети.

Наиболее распространенными схемами являются следующие:

1. Боковое подсоединение. Позволяет достичь наибольшей теплоотдачи.Питающая труба присоединяется к расположенному вверху патрубку, а обратка – к нижнему. При подключении наоборот (подаче воды снизу) мощность системы снижается.
2. Подключение диагональное. Оптимально для батарей значительной длины, характеризуется минимальными теплопотерями.При этом происходит равномерный прогрев радиаторов. Подключение подводящей трубы осуществляется с одной стороны верхнего патрубка, а отводящей – с обратной стороны расположенного снизу патрубка.
3. Нижнее подключение («ленинградка») применяется для скрытой прокладки труб.

Варианты схем подключения

Монтаж приборов отопления по такой схеме, характеризующейся существенными теплопотерями, используется при прокладке труб отопления в зоне нижнего перекрытия.

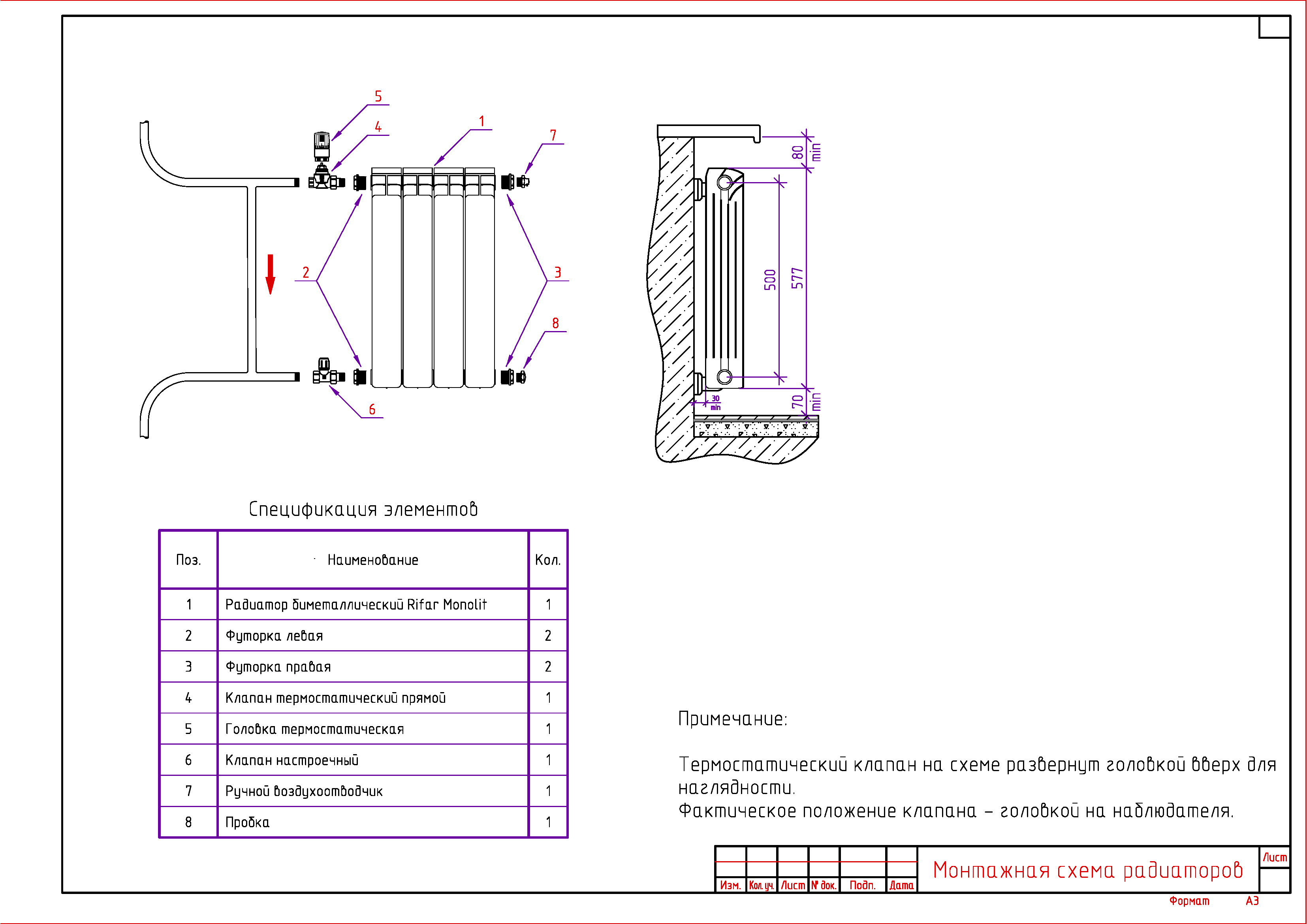

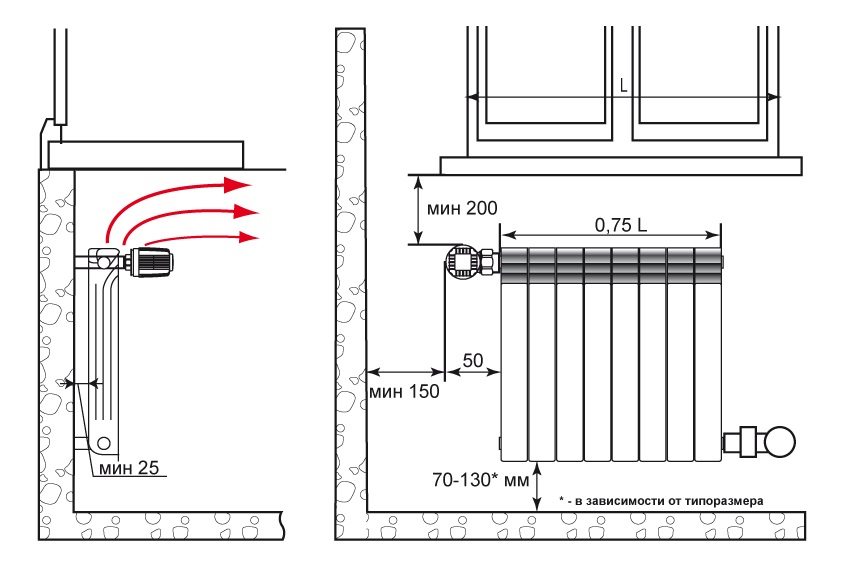

Разметка для монтажа на стене

После этого необходимо разметить места отверстий для крепления двух планок, на которые вешается радиатор. Речь идёт про отечественные радиаторы «Прадо» сделанные и Ижевске, но я так понял что они сильно схожи с импортными аналогами. Я проводил горизонтальную линию, положив один конец уровня на верхнюю трубку, потом отмерял то расстояние где находятся центры проушин у батарей, прибавлял около 3 см на краны. Отступил 6 см вниз по вертикали, приложил планки и наметил центры для сверления. Согласен, сумбурно написано, но так и было. Тут главное не разметить так, чтобы просверлить свежеуложенную трубу под штукатуркой. Про это всегда нужно помнить. Ещё про электропроводку не забывайте)))

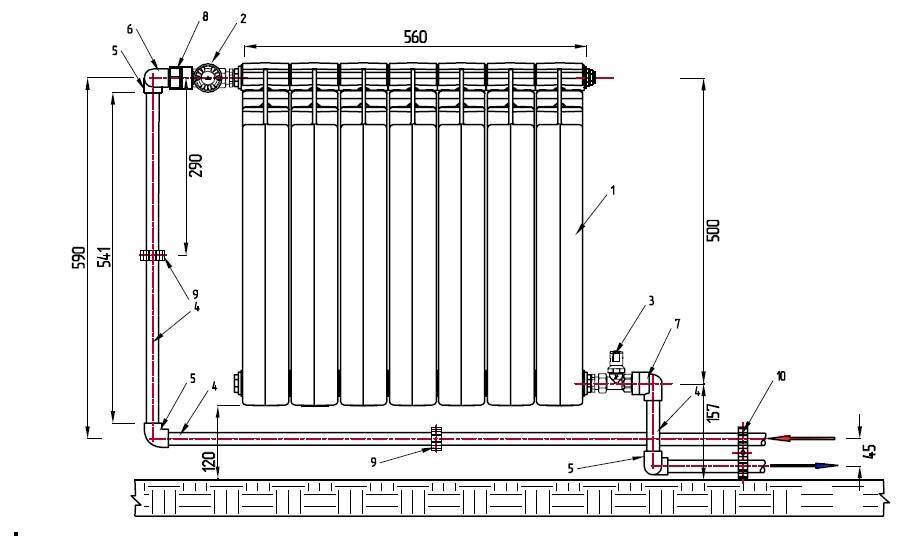

В общем получается вот так.

Последовательность выполнения работ

Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.

После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.

Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.

Монтажные работы

Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.

При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.

Контроль пространственного расположения

Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.

Заключительный этап

Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.

После этого можно выполнить пробные испытания с целью обнаружения возможной течи.

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

Как вам статья?

Мне нравитсяНе нравится

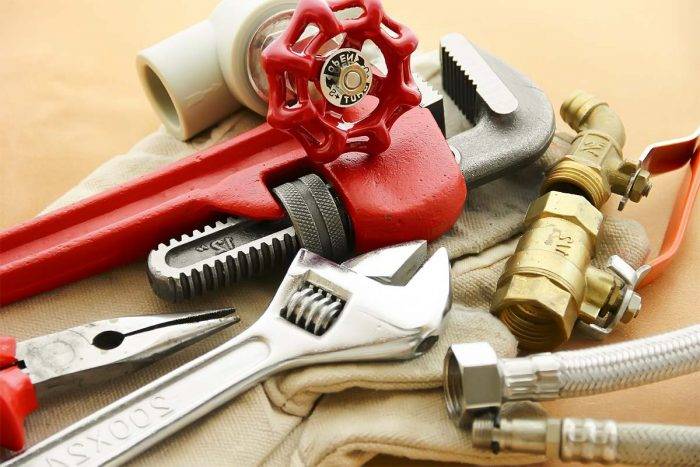

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

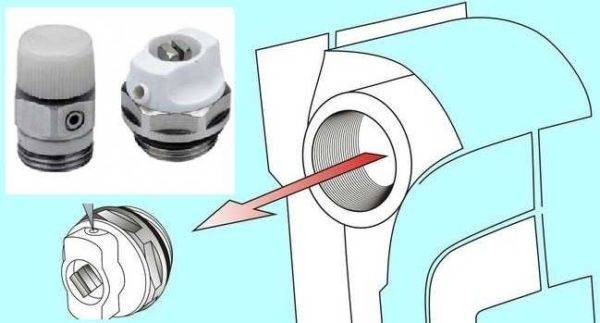

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

• Установить однотрубную систему с боковым подключением.
• Провести монтаж двухтрубной системы с диагональным подключением.
• Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Устройство биметаллических батарей

Как показала практика последних лет, из перечисленного ряда радиаторов наиболее эффективными и надежными являются биметаллические модели. Они обладают явным преимуществом перед другими материалами, которые заключаются в:

• высокой устойчивости к коррозии;
• широком диапазоне рабочих температур и давления;
• простой возможности изменения теплоотдачи прибора путем изменения количества набранных секций;
• малой инерционности при нагреве и остывании;
• небольшом количестве теплоносителя, необходимого для заполнения;
• малом весе, облегчающем выполнение монтажа;
• доступной для большинства людей стоимости.

Следует также отметить простоту установки биметаллических радиаторов. Благодаря наличию стандартных креплений, этот процесс не повлечет разрушений конструкций и обеспечит качественную фиксацию отопительного оборудования.

Конструкция биметаллических батарей состоит из набора секций. В собранном виде такой пакет представляет собой две горизонтальные трубы, соединенные вертикальными полыми ребрами, по которым циркулирует теплоноситель.

Для повышения теплоотдачи отопительного прибора, наружная поверхность ребер и труб увеличена за счет дополнительных плоскостей. Соединение секций между собой производится при помощи полых ниппелей с двусторонней резьбой при условии установки уплотняющей прокладки.

Сердечник.

Для защиты от коррозии внутренняя поверхность секций покрыта защитным слоем из алюминиевого сплава. Наружная металлическая поверхность окрашено по технологии термического нанесения порошковых полимерных красок. Это придает изделиям красивый внешний вид и обеспечивает их долговечность.

Перед тем, как установить биметаллический радиатор отопления своими руками, необходимо приобрести комплект из 4-х специальных пробок. Две из них имеют внутреннюю резьбу ½ дюйма, третья должна быть без отверстия, а еще на одной установлено устройство для выпуска воздуха

При покупке комплекта следует обратить внимание на направление резьбы — должно быть две правых и две левых

Последовательность установки радиатора

Описать последовательность монтажа всех видов радиаторов с использованием разных схем разводки просто невозможно, поэтому мы приведем пример установки секционных батарей из биметалла или алюминия.

Инструменты и комплектующие

Кроме самых радиаторов понадобится докупить следующие комплектующие:

• переходники для перехода на правостороннюю резьбу;
• две заглушки с внешней резьбой (подбираются в зависимости от выбранного переходника);
• вместо одной заглушки можно установить кран Маевского;
• кронштейны для крепления радиатора к стене;
• два шаровых крана с муфтовым соединением (нужны для удобного отключения прибора от общего контура);
• металлические или полипропиленовые трубы.

Если прибор нуждается в точной настройке работы, то вместо шаровых кранов устанавливают терморегуляторы. Они бывают угловые и прямые. Выбор модели зависит от подводки труб. Вместо этого устройства можно приобрести полный термостатический комплект, который включает балансировочный вентиль, термоклапан и термостатическую головку.

Также для подключения отопительного прибора понадобятся инструменты и материалы: разводные и рожковые ключи, а также уплотнительная паста и пакля. Кроме них, подготовьте строительный уровень, перфоратор, рулетку, карандаш, угольник, дюбели и саморезы.

Установка и подключение радиатора к пропиленовой трубе

Теперь рассмотрим, как выполняется монтаж и подсоединение радиатора к полипропиленовой трубе. Для начала нужно выполнить обвязку радиатора.

Для этого придерживайтесь такой последовательности работ:

1. В мультифлекс установите муфту, укомплектованную накидной гайкой.
2. На стенах под окнами установите кронштейны для батареи. Для этого выполните разметку, высверлите отверстия и закрепите кронштейны на дюбелях и саморезах. Учтите, что прибор должен быть установлен строго горизонтально, поэтому в ходе работы используйте строительный уровень.

Теперь переходим к соединению кранов прибора. Для этого кран разбирают и вкручивают в радиатор отопления штуцер с накидной гайкой. При помощи подходящего ключа плотно затяните соединение. Для дальнейших работ понадобится пакля, набор ключей, резьбовая паста, нить для резьбы и уплотнители.

Последовательность работ по запаковке радиатора:

• с монтажного комплекта временно снимите уплотнители;
• пробку вкрутите в резьбовой патрубок коллектора;
• американки скручиваются с кранов, а штуцера с гайками запаковываются;
• пробка затягивается в гнезде коллектора.

Теперь навешиваем радиатор на кронштейны. На краны устанавливаются элементы для соединения с отопительным контуром. Затем выполняется стыковка трубной проводки.

Установка и подключение радиатора к металлической трубе

Если выполняется монтаж радиатора отопления своими руками, то запаковка батареи, разметка и установка кронштейнов при подключении к металлической трубе выполняются аналогично. Разница в проводимых работах заключается только в материале используемых фитингов. Если при подключении к полипропиленовой трубе рекомендуется применять фитинги из полипропилена, то при монтаже на металлический трубопровод используют фитинги из аналогичного материала.

Самостоятельно установить и подключить батарею отопления сможет только человек, который ранее проводил подобные работы и обладает необходимыми знаниями. В противном случае лучше доверить установку квалифицированным специалистам.

С чего начинать монтаж радиаторов?

Монтаж радиаторов отопления своими руками начинается с определения всего оборудования и материалов, необходимых для монтажа системы. Начинаем именно с радиаторов.

Сейчас для регионов с расчетной минусовой температурой не ниже 25 градусов мы рекомендуем делать расчет мощности радиаторов исходя из цифры 150 ватт на квадратный метр. Опять же, расчет делаем только в том случае, если общие теплопотери вашего жилища не превышают 100 ват на квадратный метр. Но это опять же усредненные цифры. Лучше всего сделать проект отопления. Тогда Вы и получите точные цифры. Так же если вы решили осуществить монтаж радиаторов отопления своими руками и теплые полы, то при правильном монтаже теплых полов, мощность радиаторов можно довести до 100 ватт на квадратный метр.

Мощность одной секции алюминиевого радиатора как раз составляет в среднем 130-150 ват.  Следовательно, на комнату 10 метров квадратных монтируете теплые полы с полистиролом 100 мм и шагом между трубами не более 150 мм. Добавляете радиатор 10-ти секционный. При такой схеме Вы будете в самые морозы в вашем доме бегать в трусах. Но если Вы живете в регионе с нормальным климатом, то вам будет достаточно правильно смонтированной системы теплого пола или радиаторов отопления. При этом берем, например, одну секцию алюминиевого радиатора на 1 квадратный метр площади.

Это все условности. Помните главное – для точного расчета требуется проект.

Как организовать подключение?

Следующим этапом процесса идет выбор типа подключения. Наиболее эффективны следующие способы:

• Боковое одностороннее – подвод соединяется с верхним патрубком, а отвод – на той же стороне батареи, но к нижнему патрубку. Вариант обеспечивает отличную теплоотдачу, но подходит для батарей, состоящих из 12 секций.
• Нижнее – оба направления подсоединяются к нижним патрубкам отопительного прибора с разных сторон. Метод идеален для скрытой прокладки труб.
• Диагональное – подвод осуществляется через верхний патрубок, а отвод – с другой стороны через нижний патрубок. Способ используется для подключения приборов с более чем 12-ю секциями.

Подсоединение радиатора к полипропиленовым трубам

Для правильной установки радиаторов с пропиленовыми трубами отопления придется обзавестись специальным паяльником. Соединение реализуется по двум технологиям:

• В случае, когда радиаторный вентиль пропиленовый, то соединение осуществляется при помощи пайки непосредственно с подводкой. Далее с крана следует открутить металлический концевик «американки» и вкрутить его в радиаторную футорку. Для герметичности применяется лента ФУМ или льняная подмотка. В итоге «американку» снова собирать и затянуть накидную гайку ключом.
• Если радиаторный вентиль из металла, то для соединения с пластиковой подводкой применяют комбинированную муфту разъемного типа с внутренней резьбой. Она аналогична по принципу действия «американке», но накидная гайка приспособлена для пайки. Через соединительный фитинг пластиковую часть муфты припаивают к подводной трубе. После этого муфту нужно разобрать, и металлическую часть с подмоткой навернуть на вентиль. Муфту собрать и затянуть накидную гайку.

Подсоединение батареи к металлической подводке

Многие домовладельцы, начитавшись статей о том, как правильно установить отопительный радиатор, переживают, что при работе с трубами из металла может понадобиться сварочный аппарат и сопутствующие навыки по его использованию. Спешим успокоить – ничего подобного тут не нужно, все делается на резьбовых соединениях. Для этого на только что обрезаном участке подводки нарезают резьбу при помощи клуппа. Технология выполнения процесса выглядит следующим образом:

• Трубы подвода обрезать при помощи болгарки так, чтобы линия среза была четко перпендикулярна осевой линии трубы.
• Очистить конец трубы от коррозии или краски и сделать фаску напильником.
• На резцы клуппа и участок трубы нанести смазку.
• Поставить головку на фаску и отцентрировать ее.
• Используя газовый ключ, проворачивать головку по часовой стрелке.
• Для качественного соединения должен получиться резьбовой участок, равный длинной части сгона.

В итоге на готовую резьбу нужно накрутить контргайку и муфту, и совместив оси шарового крана и подводки, перегнать муфту с подводки на корпус крана. В процессе используется подмотка или лента ФУМ. Далее на резьбу около муфты следует навернуть подмотку и перегнать контргайку. После окончательной фиксации запорного крана или термпературного регулятора, его соединяют с радиаторной футоркой через «американку».

Особенности крепления радиаторов отопления при самостоятельной установке

Особые условия к прочности крепления и качеству основания выдвигают обогревательные приборы, изготовленные из чугуна

Важно учитывать, что кроме массы самого изделия, есть еще и внутренний объем секций, которые наполняются теплоносителем. Если у алюминиевой единицы он составляет не более 0,5 л, то у чугунной серии МС-140 объем достигает 1,5 литра

Денис Константинович Специалист по отопительным системам Рассчитывая количество крепежных кронштейнов, мастера руководствуются нормативами пункта 3.25 уже упомянутого выше СНиП. По его нормам правильная установка радиаторов отопления заключается в следующем – одна опора на 1 м² площади нагрева батареи, но не менее трех. Показатель площади секции зависит от ее типа. Для примера, у М-140 она составляет 0, 254 м², и для набора из 12 секций понадобится 4 кронштейна.

Если монтаж выполняется тремя кронштейнами, то два из них ставятся снизу, а один сверху посередине. Четыре крюка устанавливаются друг над другом попарно. Изгиб кронштейна должен прочно охватывать шейку, соединяющую соседние секции. Кроме перечисленного есть еще несколько правил крепежа:

• Монтаж батарей из алюминия или биметалла выполняется по тем же нормам, что и из чугуна. Причина такого подхода – низкая устойчивость к нагрузкам механического типа и слабой прочности соединительных узлов секций. Поэтому здесь также нужно не менее трех кронштейнов.
• Чугунные изделия крепятся на кронштейнах в паре с анкерами или дюбелями.
• В некоторых случаях используются напольные подставки с фиксацией верхней части батареи к стене. При количестве секций более 10 следует применить три подставки.

Соединительные фитинги

Сам по себе радиатор подключить к системе не получится, тем более, если учесть наличие на нем правой и левой резьбы с двух сторон. Чтобы реализовать соединения нужны фитинги, минимальный комплект включает:

1. Две футорки.
2. Две заглушки.

В зависимости от конструкции системы отопления, внешняя резьба футорок и заглушек может быть как левого направления, так и правого. Внутренняя резьба фитинга всегда имеет только правую винтовую линию. Бывает, что установка в квартире чугунного радиатора отопления своими руками сопровождается оснащением последнего автоматическим воздухоотводчиком или краном Маевского. В этом случае вместо пробки завинчивают футорку. Для изделий из алюминия или биметалла в продаже присутствуют готовые наборы, состоящие из:

• Четырех парных футорок.
• Одной пробки, соответствующей внутреннему шагу резьбы футорки.
• Один кран Маевского.

Кто интересуется вопросом, как правильно установить батареи, должен учесть важную рекомендацию, суть которой заключается в добавлении в схему обвязки шаровых кранов. Эта мера предоставляет возможность без вмешательства в функционирование центрального отопления выполнить ремонт или замену элементов домашней системы.

Батареи – какое это имущество: общедомовое или личное?

Важно понимать, каким статусом наделены батареи: это общедомовая собственность либо частная, за которую несёт ответственность собственник?

Постановление Правительства Российской Федерации от 13.08.2006 № 491 утвердил перечень имущественных объектов многоквартирных домов, являющихся объектами общественного пользования, это:

1. Стояки.
2. Арматура всех видов.
3. Учётные приборы общедомового использования.
4. Элементы обогрева.

Исходя из данного перечня, батареи – это имущество, принадлежащее дому.

Таким образом, УК экономит деньги путём переложения собственных обязательств на жильцов дома.

Разновидности

Прежде чем будет описана технология монтажа отопительных приборов, стоит изучить их особенности. Для каждого типа есть предпочтительные варианты подсоединения.

Чугунные.

В числе их плюсов – устойчивость материала к износу, коррозии, высоким температурам и давлению воды. Чугунная батарея долго нагревается и так же долго остается горячей. Минусом является необходимость ежегодного технического обслуживания – покраски и промывки. Чугунный агрегат встраивают в отопительную систему разными способами.

Стальные.

Отличаются повышенным коэффициентом теплоотдачи, оригинальным дизайном, не забиваются взвесями из теплоносителя. Недостатки: подверженность коррозии (если изготовлен из углеродистой стали) или высокая стоимость (из нержавейки). Стальная панельная батарея подключается боковым методом, встречаются нижние варианты. Если прибор секционный, предпочтителен боковой монтаж.

Алюминиевые.

Они обладают самой высокой теплоотдачей, привлекают современным дизайном. Монтаж алюминиевых радиаторов рекомендован для автономного отопления в небольшой частный дом. При этом необходим контроль состава воды и давления в системе. Чаще всего применяют диагональное подсоединение: за счет него алюминиевый агрегат работает эффективнее. Выпускаются также модели, рассчитанные на нижнее подключение.

Биметаллические.

Они удачно сочетают прочность чугуна и теплоэффективность алюминия, устойчивы к коррозии и перепадам давления. Установка биметаллических радиаторов возможна как в доме, так и в квартире. Широкий модельный ряд включает панельные и трубчатые изделия. Можно выбрать агрегаты различного исполнения: стандартные, низкие, вертикально расположенные. Почти каждая модель рассчитана на подключение разными способами. Биметаллический радиатор имеет 4 соединительные точки: две внизу и две вверху.

Чугунные радиаторы

Процесс установки чугунного радиатора

Раньше чугунные батареи стояли повсеместно – других разновидностей попросту не существовало. Впрочем, нельзя сказать, что чугунные батареи – сильно уж плохо. У них есть и свои достоинства, и, конечно же, недостатки.

К достоинствам можно отнести такие их качества:

• Чугун обладает высокой стойкостью к коррозии и различным агрессивным элементам, содержащимся в воде – они вполне работоспособны и при низкокачественном теплоносителе.
• Чугунные батареи содержат большой объем воды – они могут концентрировать много тепла.
• Чугун не протекает.
• Это – достаточно дешевый вариант.

Недостатками чугунных батарей являются:

• Накапливание ржавчины в радиаторах.
• Поверхность теплоотдачи мала. В совокупности с низкой теплопроводностью чугуна обогрев помещения происходит достаточно медленно.
• Способ теплоотдачи – преимущественно излучение, из-за этого требуется установка большого количества секций.
• Установка чугунных батарей затрудняется их большим весом.
• Они плохо сочетаются с уже существующими системами отопления (особенно – снабженными автоматикой).
• Невозможность установки механизма регулировки на каждом радиаторе.

Кроме того, для многоквартирных домов отопительная система из чугунных батарей будет весить слишком много, а вместе с наполняющей их водой – буквально тонны; трубопровод для такой системы будет иметь очень большие размеры, и эти трубы «спрятать» в стенках невозможно.

Особенности установки радиаторов в квартире

Рассмотренные правила самостоятельного монтажа позволяют подключать батареи в условиях автономных и централизованных отопительных систем.

Перед заменой либо установкой батарей следует учитывать, что работы должны выполняться после получения разрешения от эксплуатирующей либо управляющей компании – отопительная система считается общедомовой собственностью. Существенное изменение характеристик сети ведет к разбалансировке системы.

Установка байпаса

Установка батарей отопления в квартире имеет еще одну особенность. Вертикальная однотрубная разводка требует установки байпаса – специальной перемычки между питающей трубой и обраткой. В сочетании с шаровыми кранами байпас позволяет выключить батарею при аварии либо другой острой необходимости. Система при этом продолжает функционировать, так как нагретая вода проходит через байпас.

Байпас также потребуется и при установке батареи с терморегулятором.

Монтаж арматуры и подключение радиатора к системе

В результате у нас установлены два крана, которые должны идеально подойти к батарее. Кран состоит из двух частей, одну мы приклеили, а вторая, с гайкой должна прикручиваться к батарее. Самое время открутить гайку и вкрутить маленькую часть крана в отверстие в радиаторе. Не забываем про герметик.

Резьбы должны быть закручены одинаково, если вам намеренно не требуется что-то отрегулировать. Закрутить можно при помощи пассатижей, они прям созданы для этого, он не как обычно, а вставив закрытые пассатижи в отверстие трубки. Они зацепятся за грани.

Минут 5 ждём пока герметик подсохнет и ставим радиатор на место. Все должно совпасть.

Закручиваем гайку, ключ достаточно хитрый поэтому придётся использовать газовый.

Теперь остаётся на другой стороне батареи сверху вкрутить кран Маевского,

А снизу заглушку.

В итоге получается вот так.

Таким образом, устанавливаем все радиаторы в доме. Если радиатор отличается от Тип 11, то и расстояние от стены до центра радиатора больше

Обратите на это внимание и не режьте сразу

После того как все установлено, необходимо опресовать систему. Можно это сделать скважинным насосом, он выдаёт около 6 атм, а осмотр утечек в это время дает прилив адреналина который я не знаю в чем измерять))))

При опресовке у меня ничего не потекло ни из-под штукатурки, ни из резьбовых соединений. Надеюсь, у вас тоже все получится.
