Правильно подключаем батарею отопления

Подключение радиаторов отопления схемы обвязки монтаж батарей

Ранее мы уже рассматривали вопрос монтажа системы отопления в квартире в одной из предыдущих наших статей, кто еще не читал ее — советуем прочитать, перейдя по прямой ссылке кликнув на ее название «Как сделать отопление в квартире своими руками». В этой статье мы упоминали о монтаже радиаторов отопления в квартире. Сегодня же мы рассмотрим подробнее схемы подключения отопительных батарей, а также их преимущества и недостатки.

На сегодняшний день существует только две основные схемы систем отопления:

Однотрубная система отопления

Принцип действия данной системы ясен уже с названия. Горячая вода от котла отопления подается в здание, по верхнему уровню стекая вниз по отопительным приборам, которые установлены в квартирах многоэтажного дома или помещениях частного дома. Эта система очень сильно распространена во всех типичных квартирах. Все бы было хорошо если бы ни одно — но… Недостатком данной системы является, то, что нет возможности регулировать температуру отопительных приборов (батарей и радиаторов) без установки дополнительных конструктивных элементов. Помимо этого, так как теплая вода проходит существенное расстояние то, доходя до нижнего этажа или крайнего помещения, она заметно теряет температуру, из-за чего в следующих помещениях всегда будет холодней предыдущих.

Двухтрубная систем отопления

В данной системы применяется две линии труб, по одной подается теплая вода, а остывшая – по другой возвращается на подогрев. По сравнению с однотрубной системой отопления, в которой радиаторы подключаются последовательно, в двухтрубной системе отопления отопительные радиаторы подключаются параллельно независимо друг от друга. Даная система отопления, как правило, применяется в частных домах или коттеджах. Преимуществом такой системы является то, что температура отопительных приборов во всех помещениях одинакова и для регулировки температуры в помещении достаточно лишь установить у подающую трубу терморегулятор.

Прежде чем приступить к схеме подключения батарей, давайте подробнее рассмотрим их конструкцию принцип работы и дополнительные устройства.

Ну, вроде все и так понятно кроме «байпаса». «Байпас» — это всего лишь небольшой отрезок трубы, который размещается между подводящей трубой и отводящей или как ее называют «обраткой». Диаметр трубы «байпаса» должен быть немного меньшим от диаметра основных труб (подводящей и обратки). В установке данного устройства есть необходимость лишь тогда когда необходимо установить терморегулятор на радиатор при однотрубной системе отопления.

Теперь давайте перейдем к схеме подключения радиатора отопления. Существует несколько способов разводки труб и подключения батарей отопления, мы рассмотрим только самые распространенные с них:

Одностороннее подключение радиаторов отопления

На сегодняшний день наиболее распространенным остается боковое односторонне подключение радиаторов отопления. При таком подключении радиаторов горячая вода поступает в верхний патрубок батареи, а охлажденная уходит через нижний патрубок. Схема данного способа подключения дает максимальную теплоотдачу. Если только переместить подачу с отдачей (горячая вниз – холодная вверх) мощность падает примерно на 8%.

Диагональное подключение батарей отопления

Данный вариант обвязки, как правило, применяется для радиаторов большой длины. Благодаря такому способу подключения есть возможность равномерно прогревать радиатор по всей длине. Так же как и при одностороннему подключении, питающую трубу необходимо подсоединять к верхнему патрубку радиатора, а вот отводящую к нижнему, но с другой стороны. При обратном подключении мощность радиатора падает на 10-11%.

Нижнее подключение радиаторов

Такой вид подключения отопительных батарей используется только в тех случаях, когда сама система труб отопления спрятана в полу. Хоть и красиво, но с боковой схемой подключения мы получаем на 8-10% меньшую теплоотдачу радиатора.

Напоследок давайте напомним правила монтажа радиаторов отопления в жилых помещениях.

Обычно батареи устанавливаются под окнами не, потому что это красиво, а потому что исходящий от радиаторов горячий поток воздуха создает своеобразную завесу, которая не позволяет холоду и сквознякам от окна проходить в помещение.

Для достижения оптимальных параметров теплоотдачи радиаторов следует придерживаться определённых установочных расстояний:

— Высота установки радиатора над полом должна быть от 10 до 13 см;

— Расстояние между стеной и радиатором должно быть в пределах 2-5 см;

— От верхней части ниши или подоконника радиатор должен располагаться на 7 — 11 см.

Методика установки

Процесс фиксации никак не зависит от материала изготовления конвектора. Меняется только крепление радиатора к стене.

Чем длиннее батарея, тем больше потребуется держателей. Когда количество секций небольшое, понадобится 2 кронштейна сверху и 1 снизу. Если больше 10, то придется установить 3 верхние опоры и 2 нижние. Последующие считаются так, чтобы на каждые 10 алюминиевых и 5–7 чугунных секций приходилось еще по одному держателю сверху и снизу.

Выбор положения для радиатора

Эффективность работы отопительных приборов зависит от многих факторов. Одним из них является выбор места установки. Радиатор устанавливается на стену или под окном, вдали от входа в комнату. Причем нужно придерживаться следующих расстояний:

• от пола не меньше 80–120 мм;
• до подоконника не меньше 60–100 мм;
• до стены не меньше 30–50 мм.

Бывают ситуации, когда приходится фиксировать конвектор близко к стене, и тогда он перекрывается краем подоконника. Чтобы обеспечить выход теплого воздуха, придется проделать в подоконной доске отверстия, иначе на окне будет образовываться конденсат.

Разметка мест установки кронштейнов

Радиатор обычно располагают посередине проема окна. Если выполняется нижняя разводка, то требуется нарисовать горизонтальную черту, указывающую, где находится верхний край отопительного прибора. Чтобы замерить батарею с боковым подключением, нужно провести горизонтальную линию по верхней границе трубы. Требуется постоянный контроль за линиями, по которым проводится фиксация крепежных элементов.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Схемы правильного подключения радиаторов к системе отопления

Трубы подводят к радиаторам тремя способами:

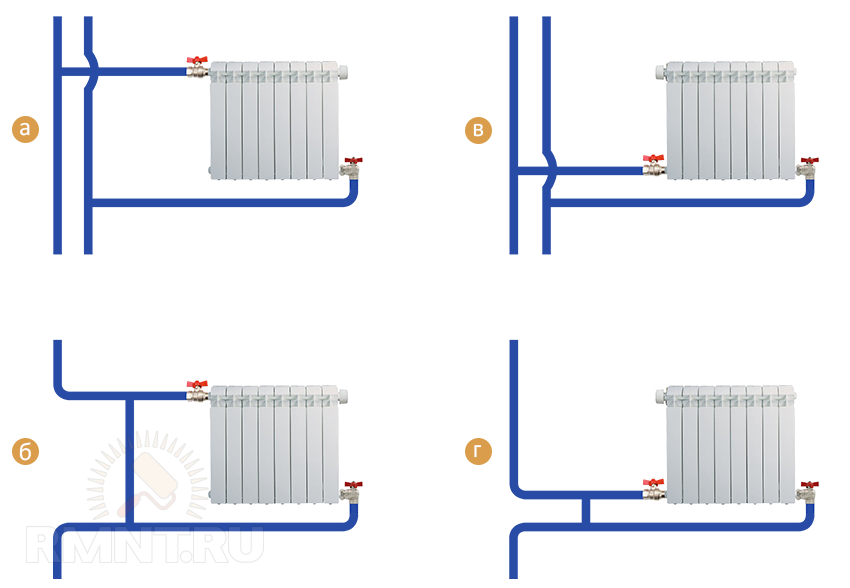

1. Диагональный вариант подразумевает соединение подачи с верхней осью у одной стороны батареи, а обратки — с нижней у другой. Этот тип характеризуется высокой эффективностью работы и быстром прогревом секций, вне зависимости от их количества и удалённости от котла.

Фото 1. Схема диагонального подключения радиатора отопления. Контур подачи сверху слева, обратки — снизу справа.

1. Нижнее подключение выполняют по одной оси. Для этого подачу врезают с одного края радиатора, а обратку — с другого. Этот метод используют реже остальных из-за слабой эффективности работы.

Фото 2. Схема нижнего подключения батарей при однотрубной системе (слева) и при двухтрубной (справа).

1. Боковое также известно как одностороннее. Трубы подводят с одной стороны в вертикальной плоскости. Подобный способ пользуется большим спросом в небольших помещениях и квартирах.

Можно использовать каждый тип подключения, поскольку они не зависят от системы отопления. Но в работе разных комбинаций есть нюансы, которые желательно соблюдать.

Справка. Однотрубная разводка лучше сочетается с нижним и боковым подключениями, а двухтрубная — с диагональным.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

• Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
• Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
• Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
• Поворотом ключа ниппель втягивают в первый секционный блок.
• Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Типы двухтрубных систем

Двухтрубные системы делятся на виды в зависимости от:

• типа контура (открытый и закрытый);
• способа и направления тока воды (проточные и тупиковые);
• способа перемещения теплоносителя (с естественной и принудительной циркуляцией).

Системы с открытыми и закрытыми контурами

Двухтрубная система открытого типа в городских квартирах не прижилась из-за особенности, связанной с верхней разводкой труб, предполагающей использование расширительного бака. Это приспособление дает возможность контролировать и пополнять водой отопительную систему, но в квартире не всегда имеется место для монтажа такого объемного устройства.

Проточные и тупиковые

В проточной системе направление тока воды в подающей и отводящей трубе не изменяется. При тупиковой схеме теплоноситель в трубах подачи и возврата движется в противоположных направлениях. В такой сети устанавливаются байпасы, а радиаторы располагаются на замкнутых участках, что дает возможность отключать любой из них, не нарушая работу отопления.

С естественной и принудительной циркуляцией

Для естественной циркуляции воды укладка труб производится с обязательным уклоном, в верхней точке системы устанавливается расширительный бак. Принудительная циркуляция осуществляется за счет насоса, установленного в возвратной трубе. Такая система требует наличия воздухоотводящих клапанов или кранов Маевского.

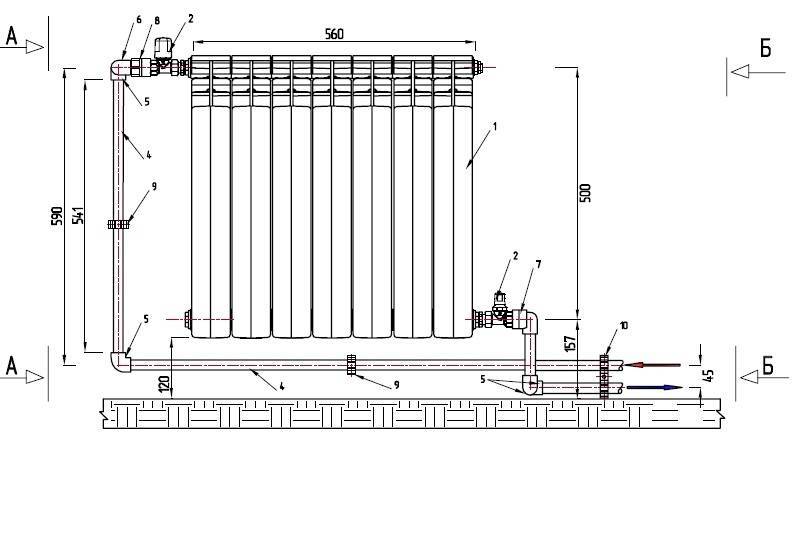

Процесс подключения радиатора отопления по диагональной схеме

Особенности монтажа радиаторов

При установке отопительных радиаторов и во время того, как подсоединить радиатор отопления, следует четко соблюдать требования, указанные в СНиП. В частности, это относится к выдерживанию необходимого расстояния между радиатором и стеной, полом и подоконником:

• расстояние от верхней части радиатора до подоконника должно быть не менее 10 см. Если же указанный промежуток будет ниже, это может затруднить перемещение теплового потока – таким образом, помещение будет прогреваться хуже;
• расстояние от нижней части радиатора до пола должно составлять минимум 12 см. Если оно будет меньше – существует риск значительного увеличения разницы температур на разной высоте помещения;
• расстояние от задней стенки радиатора до стены должно быть не менее 2 см. В противном случае, будет нарушена теплоотдачи радиатора.

Требования к установке отопительной батареи

Важно учитывать еще и то, что метод установки и то, как правильно соединить радиаторы отопления, также влияет на качество обогрева помещения. Так, возможны варианты установки радиаторов:

• в открытом виде под подоконником – максимальная эффективность системы отопления – 96%-97%;
• в открытом виде в нише – эффективность чуть ниже – 93%;
• в частично закрытом виде – наблюдается снижение эффективности до 88%;
• в полностью закрытом виде – эффективность отопления составляет лишь 75%-80%.

Примеры установки радиатора отопления

Обвязка радиатора отопления и то, как правильно подсоединить батарею отопления, может выполняться с использованием различных типов труб. Главное – четкое соблюдение всех указанных требований и правил. Если подключение радиатора будет выполнено без погрешностей – на протяжении многих лет ремонт отопительной системе не потребуется. Теперь мы знаем, как лучше подключить радиаторы отопления – но еще лучше спросить об этом профессионалов.

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:

• расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
• расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
• расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
• рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

1. Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
2. Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
3. Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
4. От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
5. От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
6. От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

Правила монтажа главных элементов конструкции

Работы по организации отопительной системы обязательно должны полностью соответствовать требованиям опытных высококвалифицированных профессионалов. В противном случае результатам комплекса мероприятий по созданию системы в доме будет нечто, явно не соответствующее ожиданиям будущих пользователей.

Ответственный подход к установке радиаторов в системе – очень важный момент, который ни в коем случае нельзя упускать на протяжении всего периода осуществления работ. Так, Специалисты выдвигают целый комплекс требований, среди которых следующие:

• батарея должна быть установлена на расстоянии порядка десяти сантиметров от поверхности пола;
• подоконник не должен быть к радиатору ближе, чем на десять сантиметров;
• при подключении узлов прибора к магистрали нужно выполнять все действия, заранее прописанные производителем конкретного изделия;
• между стеной и прибором необходимо оставить минимум расстояние в два сантиметра.

Такую схему может нарисовать даже новичок

Благодаря многолетней практически отечественных специалистов и «домашних» мастеров был разработан определённый алгоритм действий в деле подключения батарей:

• на месте будущего месторасположения прибора нужно разметить участки, на которых потом будут размещены кронштейны;
• не прибегайте к экспериментам, фиксируя кронштейны, просто прикрепите их к стене;
• прежде, чем осуществлять монтаж прибора, нужно его подготовить, то есть установить на нем элементы запорно-регулирующей арматуры (на данном этапе так называемые краны Маевского);
• после проверки правильности монтажа запорно-регулирующей арматуры следует приступать к монтажу оставшихся элементов, среди них разнообразные заглушки, а также клапаны;
• полностью подготовленную батарею. Устанавливают на предназначенное в комнате место, далее фиксируется его соединение с кронштейнами;
• постарайтесь аккуратно отрегулировать прибор, чтобы он стол прочно и надежно, проверьте все соединения;
• одним из последних этапов является диагональное, одностороннее или нижние подключение изделия к системе;
• теперь необходимо произвести опрессовку конструкции, а после этого пускать в прибор теплоноситель (это позволит убедиться в герметичности соединений между трубой и изделием, а также в том, что все работает так, как предусмотрено в проекте).

Как видите, алгоритм достаточно прост и вполне по силам любому начинающему мастеру.

Примерная схема радиаторного отопления
