Как правильно установить канальный вентилятор

Подключение к электросети

Правильно подключенный вентилятор всегда находится под напряжением — так называемый ждущий режим, о чем свидетельствует индикатор, расположенный на его корпусе. Многие модели оборудованы таймерами включения, которые запускают устройство после окончания водных процедур и выключают его через определенное пользователем время, достаточное для эффективного проветривания.

Как подключить канальный вентилятор к домашней электрической сети? Поможет вложенная в инструкцию по эксплуатации изделия схема подключения.

Многие изделия могут работать в любом положении, при их монтаже и подключении надо строго выполнять следующие правила:

• надо оставлять участки длиной не менее полутора метров перед всасывающими и напорными патрубками;
• фланцы диаметром или длиной стороны более 400 мм необходимо усилить дополнительными креплениями;
• вентилятор закрепляется на самостоятельных подвесках или кронштейнах, чтобы избежать излишней нагрузки на воздуховод и его гибкие вставки;
• монтировать изделие в таком месте, чтобы обеспечить к нему удобный доступ через штатные люки, устроенные в воздуховоде для его правильной эксплуатации;
• при высокой влажности перемещаемого потока воздуха, когда есть опасность выпадения конденсата, то канальный вентилятор с открывающейся плитой электродвигателя монтируют раструбом кверху.

Подключение к электросети

Канальный вентилятор подключают к домашней электросети строго в соответствии с инструкцией по эксплуатации. В этом случае используют такие элементы электропроводки, как кабель и клеммники.

На приборных клеммах есть следующая маркировка:

• «L» — фазная жила;
• «N» — нулевая жила;
• «Т» — сигнальный провод (в моделях с таймером).

Нулевая жила имеет голубой цвет, фазная — коричневый или белый. При подключении канального вентилятора к электрической сети жилы кабеля подсоединяют к приборным клеммам.

При подключении вентиляционного устройства к электросети пошагово выполняют такие действия:

1. откручивают крышку клеммной комплектной коробки вентиляционного устройства;
2. в крышке есть фиксатор, куда вставляют провода;
3. подключают провода на клеммы «линейная фаза» и «ноль»;
4. закрывают крышку коробки с клеммами;
5. проверяют подключение — включают прибор в розетку.

В этом случае не занимаются монтажом отдельного выключателя, так как при применении такого вентиляционного устройства чаще пользуются пультом, который регулирует объем воздушных масс, а также включает или отключает прибор.

Канальный бесшумный вентилятор подключают к электросети с напряжением в 220 В. Сегодня различные компании производят экономичные модели с небольшим энергопотреблением.

Как правило, двигатель такого устройства оснащен встроенным термодатчиком с возможностью перезапуска. Благодаря этому электродвигатель прибора не перегревается.

Процесс монтажа

Установить и подключить вытяжной вентилятор своими руками довольно просто. Потребуются минимальные навыки и стандартный набор инструментов. Работа состоит из следующих этапов:

1. Подведение кабеля. На этапе ремонта помещения кабель лучше проложить в штробе. Если такой способ чрезмерно сложен или стены уже отремонтированы, лучше использовать кабельный канал. Обычно для подключения используется двужильный кабель. Если устройство предполагает заземление, необходимо использовать трехжильный. Выключатель устанавливается только для моделей с простейшей электрической схемой. Если прибор имеет встроенные датчики движения или влажности, на него должно постоянно подаваться напряжение.
2. Подключение. Работы можно проводить только на обесточенной линии. Прибор необходимо установить на заранее подготовленное для него место. Подсоединение проводов выполняется в соответствии с типом контактов, расположенных на корпусе устройства.
3. Фиксация корпуса. Большинство накладных моделей просто прижимаются к стене с помощью саморезов, для этого в корпусе предусмотрены специальные крепежные места. Канальные модели чаще всего фиксируются на специальный клей.
4. Установка декоративной решетки. Накладные модели обычно комплектуются декоративной накладкой, которая закрывает вентиляционное отверстие.

В случае затрудненного воздухообмена установка вентилятора в воздуховод помогает существенно улучшить параметры вентиляции помещений. Для продолжительной службы лучше выбирать модели качественной сборки. Тип устройства определяется условиями эксплуатации, а его производительность — объемом помещения. Самостоятельный монтаж и подключение не вызовут трудностей даже при отсутствии специальных навыков.

• https://tehnika.expert/klimaticheskaya/ventilyator/montazh-kanalnogo.html
• https://ventilsystem.ru/ventilyaciya/elementy/ventilyatory/sxema-podklyucheniya-vytyazhnogo-ventilyatora.html
• https://topventilyaciya.ru/ventilyaciya/elementy/podklyuchenie-vytyazhnogo-ventilyatora.html

Где устанавливать вентилятор?

Канальные вентиляторы, как правило, рассчитаны на работы только в одном направлении — либо на вытяжку загрязненного, либо на приток свежего. Их функциональное назначение диктует и их месторасположение:

• если канальный вентилятор должен обеспечить приток воздуха, то он должен располагаться ближе к помещению
• если канальный вентилятор настроен на вытяжку, то находится он должен быть расположен по возможности ближе к улице (например — на чердаке).

С приточной стороны вентилятора будет находиться прямой участок, равный, как минимум, 1-му диаметру воздуховода; с вытяжной стороны такой же участок должен иметь в длину не менее 3хм диаметров.

Если это правило нарушить, то эффективность работы аппарата резко снизится из-за возникающего перепада давлений. Для того чтобы этого избежать, необходимо при монтаже системы воздуховодов учитывать следующие моменты:

• Со стороны притока воздуха
• Расстояние до ближайшей стены должно быть больше диаметра ввода.
• Поперечное сечение входного отверстия воздуховода должно быть не больше 112 % и не меньше 92 % от входного отверстия вентилятора.
• На входе воздух не должен встречать никаких препятствий

• Со стороны вытяжки:
• Угол уменьшения поперечного сечения воздуховода должен составлять менее 15%.
• Угол расширения сечения воздуховода должен составлять менее 7 %.
• Длина прямого участка после вентилятора воздуховода должна составлять не менее 3 диаметров воздуховода.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

• Прокладывание электрокабелей
• Установка прибора
• Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

• Встроенный в прибор ручной выключатель
• Вывод кнопочного выключателя на стену
• Одновременное включение со светом
• С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Характеристики изделия

Чтобы правильно установить своими руками канальный вентилятор, каждому пользователю надо знать его технические характеристики:

• max расход воздуха — 5330 м³/ч;
• max давление — 900 Па;
• перфорации для скрепления с трубопроводами — 100-400 мм;
• небольшой уровень звукового воздействия;
• производительность может регулироваться;
• установка производится быстро, при этом не требуется особых навыков;
• техническое обслуживание, своевременная очистка во время эксплуатации не занимают много времени.

Предлагаем ознакомиться Освещение в ванной комнате и туалете: 5 основных правил

В трубопроводе обязательно делается специальный люк, чтобы было удобно осматривать устройство и производить необходимые работы по обслуживанию.

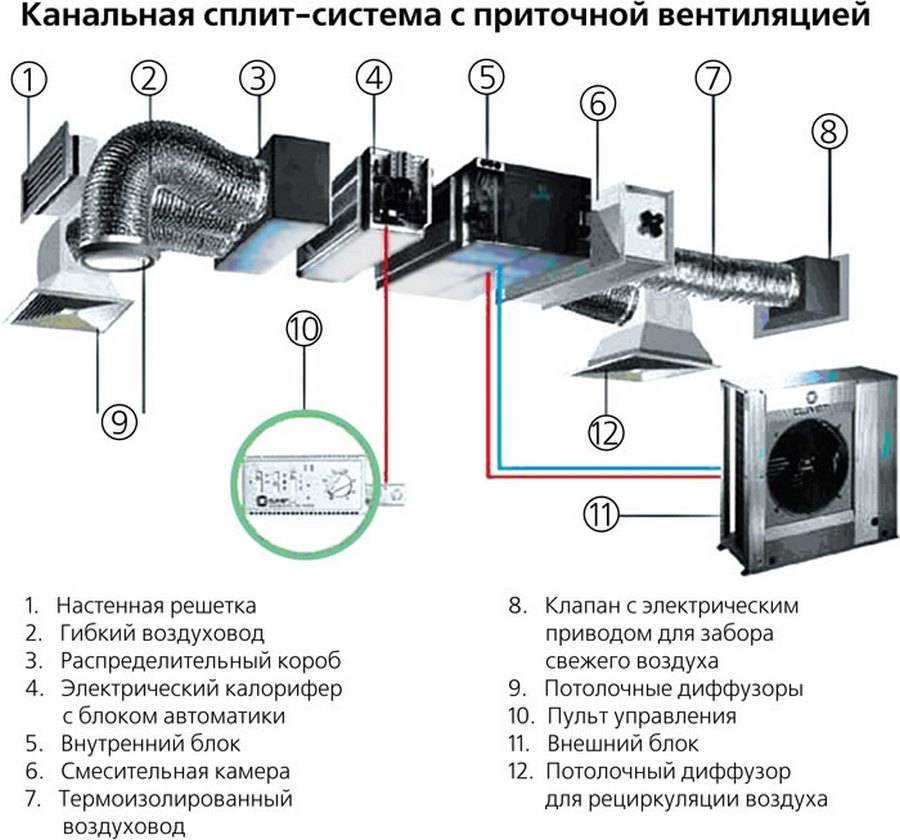

Внешний вид и конструктивные особенности

Техническое устройство определяет параметры канального кондиционера. Внешний блок, как и у всех моделей сплит-систем монтируется снаружи на фасаде стены, — он предназначен для отвода тепла за пределы помещения. Также в нем производится сжатие газообразного фреона в жидкое состояние посредством компрессорной установки. Фреон является основным хладагентом.

Для монтажа внутреннего блока используется пространство над подвесным потолком или специально оборудованная ниша. Этот блок отвечает за подачу охлажденного воздуха в помещения. Конструкция внутреннего блока позволяет одновременное обслуживание нескольких комнат, например, двух соседних спален или офисов. Для этого используются специальные отводные каналы.

Перед описанием технических характеристик канальных кондиционеров, необходимо определиться со способом применения данного устройства. Для этого необходимо определиться со следующими вопросами:

• Воздух будет только охлаждаться или еще необходим его нагрев?
• Кондиционер будет частью приточно-вытяжной вентиляции или самостоятельной установкой?

Данные вопросы определят не только параметры необходимой модели, но и методику монтажа.

Монтаж вентиляторов в воздуховод квадратной формы

Прямоугольные трубы системы вентиляции бывают 2 видов — вентканалы равного сечения и трубопроводы произвольного размера. Канальные бесшумные вентиляторы чаще устанавливают в первых из них.

Монтаж такого изделия осуществляют быстро и просто. Сначала его монтируют внутрь вентканала, а потом при помощи фланцев участки воздуховода соединяют между собой и проверяют герметичность стыков.

При таком монтаже обеспечивается оптимальная скорость движения воздуха и тихая работа вентиляционного устройства.

Во время монтажа соединительный стальной фланец вентиляционной трубы плавно увеличивают до определенных размеров

Если квадратное сечение вентканала больше входного отверстия вентиляционного прибора, то воздуховод с этой стороны осторожно сужают до диаметра фланца

Если же поперечное сечение вентиляционной трубы меньше, то вход в трубопровод плавно расширяют. Такое расширение выполняют с углом до 10 градусов на одну сторону.

Перед тем как правильно установить конкретный канальный вентилятор, сначала внимательно изучают схему его монтажа, чтобы выяснить, в каком положении должен находиться двигатель – вертикальном или горизонтальном.

При неправильном монтаже эффективность работы устройства будет нулевой.

1 Виды и отличия канальных вытяжных вентиляторов

Канальные устройства для вытяжки воздуха различаются многими параметрами

Обращайте внимание на все особенности при выборе вентилятора для конкретных целей

По форме своего корпуса канальный вентилятор может быть:

• Круглым, предназначенным для размещения в вентиляционных каналах круглой формы. Часто такие вентиляторы используют на вытяжки для кухни Эликор. Это наиболее популярная форма для бытовых моделей.
• Прямоугольным, предназначенным для каналов прямоугольного или квадратного сечения. Это преимущественно промышленные вентиляторы значительной мощности.
• Квадратным, который устанавливается в каналы с квадратным сечением. Точно так же, как и прямоугольные устройства, они используются в промышленных масштабах.

Все канальные вытяжные вентиляторы в зависимости от особенностей конструкции бывают осевыми или радиальными (центробежными). Рассмотрим основные различия между ними:

• Осевой канальный вытяжной вентилятор имеет лопасти, перемещающие нагнетаемый воздух вдоль оси, на которой сами лопасти расположены. Это наиболее распространенный тип канальных вентиляторов, который отличают малое воздушное сопротивление и небольшие энергозатраты.
• Радиальный канальный вентилятор имеет лопатки спиральной формы. Проходя через них, воздух закручивается центробежной силой и подается в спиральный кожух. Выходящий поток имеет направление, перпендикулярное входящему потоку воздуха. Как правило, центробежные вентиляторы имеют значительную мощность всасывания, что дает им преимущества при использовании в больших помещениях.

Все устройства производятся в двух видах корпусов — пластиковом и металлическом. Для использования в быту достаточно пластиковой модели, рассчитанной на небольшой расход вытягиваемого воздуха.

Канальный вентилятор

Изделия в металлических корпусах больше предназначены для работы в режимах высокой интенсивности. Поэтому их используют для мощных вытяжек на предприятиях, в гипермаркетах, объектах общественного питания.

Цена вытяжного канального вентилятора из пластика существенно уступает металлическому аналогу.

Основной показатель, характеризующий канальные вентиляторы — это максимальный расход воздуха. Чем он выше, тем большее количество кубометров воздуха прибор способен вытянуть за единицу времени.

Например, обычный бытовой вентилятор канального типа, который устанавливается в ванной комнате, на кухне или в другом помещении дома или квартиры, имеет расход воздуха 75-350 кубов. Для промышленных устройств этот показатель может достигать 17000 кубов.

Существуют и более мощные, корпусные вентиляторы, перекачивающие до 50000 кубов, но такие аппараты имеют значительные размеры и очень высокую стоимость. Это вам не установка кондиционера классической модели, здесь нужны огромные финансовые и временные затраты.

Лопасти крыльчатки вентилятора могут загибаться для улучшения характеристик его работы. Так, если они загнуты вперед, то возрастает уровень шума, но, вместе с тем, увеличивается производительность устройства.

Если же лопатки имеют задний загиб, то устройство работает практически бесшумно и более экономично.

Диаметр выходного патрубка также может быть различен. Обычно этот показатель отражен в названии устройства. Например, наименование «канальный вытяжной вентилятор 100» свидетельствует о том, что выходной патрубок имеет диаметр 100 мм.

Это наиболее ходовой диаметр, который используется в большинстве бытовых моделей. Также можно встретить диаметры 125 и 150 мм. Последние размеры больше подходят для мощных вытяжных устройств.

Монтаж по всем правилам

Воздуховоды, протяженные и обладающие сложной конфигурацией, создают значительное аэродинамическое сопротивление воздушному потоку. Снижение скорости и объема поступающего воздуха снижает эффективность вентиляционной системы, меняет режим работы системы и ухудшает микроклимат в обслуживаемых помещениях. Вопрос решается путем установки в разрыв воздуховодов канальных вентиляторов, дающих воздушной струе дополнительный импульс и обеспечивающих стабильность скорости воздушного потока. Используются, как правило, осевые типы вентиляторов, имеющие компактные размеры и высокую производительность, но на некоторых участках, для повышения давления, применяют центробежные устройства. Канальные вентиляторы используются как в производственных, так и в общественных, коммерческих или жилых зданиях. О том, как правильно выбрать канальный вентилятор мы писали вот в этой статье.

Правила монтажа канальных вентиляторов напрямую зависят от конструкции прибора, типа и сечения воздуховода, назначения помещения, где производится установка. В бытовых условиях возможность использования канальных вентиляторов ограничена, в основном, они применяются в не очень больших помещениях. Для того, чтобы правильно подобрать устройство нужной производительности, надо выяснить потребность помещения в притоке или вытяжке воздуха.

Необходимые данные можно найти в СНиП, или просто отыскать в сети Интернет. Также необходимо заранее продумать возможность доступа к вентилятору для обслуживания, ремонта или замены. Необходимость таких действий может возникнуть в любой момент, и располагать устройство надо в легкодоступных точках с возможностью подхода. Кроме того, надо надежно закрепить вентилятор на опорной конструкции, стене или потолке, чтобы он не опирался только на воздуховод. В противном случае появится ощутимый гул при работе, нагрузка на воздуховоды может вывести их из строя.

Что нужно для монтажа

Задача установки канального вентилятора состоит в присоединении его к сети воздуховодов с достаточным качеством и плотностью соединения, а также – подключению питания. Для выполнения этих работ потребуется набор определенных инструментов, провода и крепежные детали. В зависимости от вида установки могут потребоваться:

• ножовка по металлу или древесине с мелким зубом (для резки канала)

• перфоратор

• электродрель с набором сверл

• дюбели и шурупы

• электрический провод

• клеммные колодки для присоединения вентилятора

В некоторых случаях могут быть востребованы и другие инструменты или материалы, так как условия монтажа, качество и материал воздушных каналов и тип вентилятора могут быть совершенно разными.

Требования к качеству работ

Произведенные работы должны обеспечить плотное, бесшумное и неподвижное соединение вентилятора с воздушным каналом. При работе должна обеспечиваться тишина, не должно быть отверстий или неплотностей соединения. Также необходимо обеспечить низкий уровень вибрации, чтобы исключить возможность ослабления соединений, появления неприятных звуков или нарушения герметичности соединения. Подключенное устройство должно запускаться с отдельного выключателя, или одновременно с осветительными приборами, что удобно для ванных комнат.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Важно! Для достижения необходимого качества монтажа необходимо предварительно ознакомиться с инструкцией и выяснить особенности установки. Существуют приборы, которые необходимо располагать строго в определенном положении — вертикально или горизонтально

Надо заранее определить оптимальный способ монтажа и действовать в соответствии с рекомендациями производителя.

Канальный и бесканальный вентилятор – в чем отличие

Принципиальное отличие канального вентилятора от бесканального в месте его монтажа. Канальный, как видно из названия, монтируют непосредственно внутрь вентиляционного канала. Бесканальный агрегат устанавливают на выходном отверстии шахты, на крыше или непосредственно в окне (в отверстии стены) проветриваемого помещения – на границе внешней и внутренней среды воздухообмена.

Бесканальная вентиляция отличается малой мощностью и подходит для небольших помещений, где нет высоких значений влажности или вредности воздуха. Это гаражи подсобные площади, где нет жестких требований.

Бесканальный вентилятор

Характеристики изделия

Чтобы правильно установить своими руками канальный вентилятор, каждому пользователю надо знать его технические характеристики:

• max расход воздуха — 5330 м³/ч;
• max давление — 900 Па;
• перфорации для скрепления с трубопроводами — 100-400 мм;
• небольшой уровень звукового воздействия;
• производительность может регулироваться;
• установка производится быстро, при этом не требуется особых навыков;
• техническое обслуживание, своевременная очистка во время эксплуатации не занимают много времени.

В трубопроводе обязательно делается специальный люк, чтобы было удобно осматривать устройство и производить необходимые работы по обслуживанию.

Где устанавливать вентилятор?

Канальные вентиляторы, как правило, рассчитаны на работы только в одном направлении — либо на вытяжку загрязненного, либо на приток свежего. Их функциональное назначение диктует и их месторасположение:

• если канальный вентилятор должен обеспечить приток воздуха, то он должен располагаться ближе к помещению
• если канальный вентилятор настроен на вытяжку, то находится он должен быть расположен по возможности ближе к улице (например — на чердаке).

С приточной стороны вентилятора будет находиться прямой участок, равный, как минимум, 1-му диаметру воздуховода; с вытяжной стороны такой же участок должен иметь в длину не менее 3хм диаметров.

Если это правило нарушить, то эффективность работы аппарата резко снизится из-за возникающего перепада давлений. Для того чтобы этого избежать, необходимо при монтаже системы воздуховодов учитывать следующие моменты:

• Со стороны притока воздуха
• Расстояние до ближайшей стены должно быть больше диаметра ввода.
• Поперечное сечение входного отверстия воздуховода должно быть не больше 112 % и не меньше 92 % от входного отверстия вентилятора.
• На входе воздух не должен встречать никаких препятствий

• Со стороны вытяжки:
• Угол уменьшения поперечного сечения воздуховода должен составлять менее 15%.
• Угол расширения сечения воздуховода должен составлять менее 7 %.
• Длина прямого участка после вентилятора воздуховода должна составлять не менее 3 диаметров воздуховода.

Установка вентилятора в воздуховод

Соединения при монтаже вентилятора ВК с воздуховодами квадратного и прямоугольного сечения произвольных размеров Канальные бесшумные вентиляторы отличаются легкостью монтажа. Изделия такого типа монтируют в нескольких локальных вентсистемах, а не в одном централизованном разветвленном вентканале.

В этом случае уменьшается длина воздуховодов и снижаются финансовые расходы на установку системы вентиляции.

Подобные модели устанавливают:

• в разрыв вентиляционной трубы;
• в начале вентсистемы, если прибор работает на приток;
• в конце вентканала для обеспечения отведения воздуха.

Приборы устанавливают на прямых участках канала. При этом в таких местах не устанавливают дополнительные элементы вентсистемы (фильтры, распределители и др.).

Чтобы вентилятор можно было соединить с воздуховодом, они должны соответствовать друг другу по эквивалентному диаметру.

Его значение находят по такой формуле:

D=√4HB, где H — высота, B — ширина вентиляционной трубы.

Расстояние от входного отверстия вентилятора до поворота канала должно быть не меньше эквивалентного диаметра устройства, а от выходного отверстия до следующего поворота – не менее трех диаметров. В данном случае в трубе нет аэродинамических потерь, и вентсистема работает нормально.

Во время проведения монтажа сначала читают инструкцию по применению канального вентиляционного прибора — изучают особенности установки и правила эксплуатации. Если изделие не получается установить самостоятельно, то лучше обратиться к опытному мастеру.

При монтаже небольших моделей не используют крепеж. Большие вентиляционные приборы, которые устанавливают на промышленных предприятиях, крепят к воздуховоду при помощи нескольких подвесок, опор и кронштейнов.

Главное в монтаже – обеспечить прочное соединение всех деталей. Для шумоизоляции на входе и выходе вентиляционного устройства ставят отдельные шумоглушители.

Канальные вентиляторы работают в любом положении!

Во время монтажа этих устройств выполняют нижеперечисленные действия:

• перед вентиляционным прибором монтируют воздуховод длиной 1,5 м как минимум;
• фланцы, диаметр которых более 400 мм, закрепляют на воздуховоде болтами и специальными скобами;
• вентиляционный прибор закрепляют на стальных кронштейнах или отдельных подвесках;
• около устройства оставляют свободное пространство для проведения в будущем профилактических работ;
• канальную вентиляцию, которую монтируют на кухне, устанавливают раструбом (воронкой) кверху.

Стыковку воздуховода с вентиляционным устройством проводят с помощью специальных хомутов. Для вывода электрического кабеля в такой ситуации используют кабель-канал.

Выводы и полезное видео по теме

Сооружение вентиляционного канала для автономной вентиляции туалета и ванной при наличии лишь одной шахты наглядно показано на этом видео:

Подключение простого вентилятора подробно описано здесь:

Подводя итог можно сказать, что самостоятельно обустроить эффективную систему вентиляции в квартире вполне возможно, но нужно быть внимательным и заранее всё тщательно продумать. Если же вы в своих силах не уверены, поручите дело специалисту, ведь ошибки в работе с электропроводкой могут привести к печальным последствиям.

А приходилось ли вам устанавливать вентилятор в ванной или туалете? Пожалуйста, расскажите, какой схемой подключения воспользовались вы и были ли сложности в монтаже? Оставляйте свои комментарии, делитесь опытом – блок для связи расположен под статьей.
