Как установить циркуляционный насос

3 Основные характеристики

Во время выбора насоса необходимо изучить технические параметры, сопоставив их с требованиями отопительной системы.

Основными критериями являются:

• производительность — объем теплоносителя или перекачка за определенный промежуток времени;
• давление, перекрывающее потери гидравлики в трубопроводе;
• мощность;
• рабочая температура теплоносителя.

Приборы со встроенной электроникой дают возможность быстро переводить систему в более удобный режим с учетом изменения температуры или напора в контуре. Автоматические насосы оборудованы цифровыми экранами, предоставляющими информацию о работе прибора.

Как подобрать циркуляционный насос?

Для эффективного обогрева дома важно правильно выбрать циркуляционный насос. Основной параметр — мощность, которая рассчитывается по формуле:. мощность источника тепла (котла) делить на коэффициент теплоёмкости жидкости и умножить на температурный перепад на входе и выходе системы

Теплоёмкость воды составляет 1,164, у антифризов показатель на 15-20% меньше в зависимости от состава жидкости. Температурный перепад вычисляют измерительным прибором на входе и выходе отопительного контура

мощность источника тепла (котла) делить на коэффициент теплоёмкости жидкости и умножить на температурный перепад на входе и выходе системы. Теплоёмкость воды составляет 1,164, у антифризов показатель на 15-20% меньше в зависимости от состава жидкости. Температурный перепад вычисляют измерительным прибором на входе и выходе отопительного контура.

Другие критерии выбора насоса:

• Рабочая температура. Большинство приборов выдерживают до 110 ℃, хотя в автономных системах отопления, как правило, температура жидкости достигает максимум 90 ℃.
• Вид теплоносителя. Некоторые модели хорошо работают только с водой внутри системы, но не с антифризом.
• Напор насоса указывается в маркировке оборудования в метрах или дециметрах.
• Класс IP указывает, насколько прибор защищён от попадания внутрь посторонних предметов. Чаще встречается показатель IP44 и IP55.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

• нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
• оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
• улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
2. Обеспечивается работа системы без электропитания.
3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Принцип расчета

Для обеспечения максимального комфорта в доме нужно правильно рассчитать необходимое количество тепловой энергии.

Этот расчет производится на основе следующих моментов:

• погодные условия в данном регионе;
• коэффициент теплопроводности стройматериалов, из которых построен дом;
• устройство конструкций пола и перекрытий жилища;
• теплопроводные свойства окон;
• размещение строения относительно сторон света и прочее.

Результатом вычислений должен оказаться объем подачи теплоносителя в отоплении, который измеряется в кубических метрах в час. Этот показатель и станет основополагающим при выборе циркуляционного насоса.

Выбор циркуляционного насоса должен происходить согласно следующим важным критериям:

• способность устройства поднять теплоноситель на определенную высоту, которая называется напором и измеряется в метрах;
• способность за определенный период перекачивать некоторый объем теплоносителя, которая измеряется в м3/час (это основной параметр насоса).

Обвязка

При выполнении обвязки надо выбрать место, куда можно без труда попасть для техобслуживания циркуляционного насоса. Чтобы произвести монтаж правильно, понадобятся:

• два запирающих вентиля или шаровых крана;
• фильтр грубой очистки для защиты деталей агрегата от загрязнений;
• обратный клапан.

Некоторые модели дополнительно оснащают частотными преобразователями, например, словенской фирмы IMP PUMPS. С помощью них можно выполнить настройку скорости или давления.

Принудительная циркуляция

В контурах с принудительной циркуляцией теплоноситель движется по трубам только за счёт работы насосного оборудования. Без него обогрев дома невозможен.

В таких системах отопления правильно устанавливать оборудование в разрыв подающего или обратного трубопровода. С обеих сторон прибора размещают краны для перекрытия подачи жидкости. Это облегчает ремонт и замену циркуляционного насоса.

Естественная циркуляция

В контурах с естественной циркуляцией теплоноситель движется за счёт уклона труб и их диаметра. Система отопления может работать правильно без насосного оборудования, но при малейших ошибках в монтаже обогрев происходит медленно и неравномерно.

В таких контурах правильно устанавливать циркуляционный насос с байпасом — перемычкой, которая поддерживает работоспособность системы при поломке механизма. На байпас крепят отсечной кран. Пока он закрыт — контур функционирует также как система с принудительной циркуляцией. При аварийном отключении электроэнергии или повреждении насосного оборудования байпас открывают, система работает с естественной циркуляцией теплоносителя.

Гайд по монтажу циркуляционного насоса: где ставить

Среди профессионалов ценится способ монтажа через байпас. Выделяют несколько ключевых преимуществ этого способа. Вы сможете при необходимости быстро отключить насос от системы или демонтировать его. Чаще всего такая необходимость связана с перебоями электричества в системе, ремонтом или обслуживанием циркуляционного насоса.



В продаже можно найти разные варианты насосных узлов. Встречаются модификации под сварку, для установки с кранами, со специальными отведениями. Если по параметрам или условиям обслуживания вы не можете подобрать подходящий готовый узел насоса, можно его сделать самостоятельно. Для этого пригодится байпас с последующей фиксацией деталей на разных местах крепежей.

Для работы вам пригодятся разные ключи, плоскогубцы, прочный герметик, пакля. При выборе ориентируйтесь на диаметр изделия, надежность арматуры.

Алгоритм действий будет следующим:

1. Необходимо собрать узлы с кранами. Два ключевых крана располагаются по разным сторонам от циркуляционного насоса. Третий кран устанавливают прямо в прямую трубу.
2. Собирают насосную петлю. Достаточно просто накрутить гайки. Не спешите их затягивать, поскольку это лучше выполнить на финишном этапе.
3. Примеряют байпас. Обозначьте на трубе узлы для дальнейшей варки.
4. Процесс сварки. Лучше всего доверить этот процесс опытному специалисту.
5. Сборка узла на «обратке».
6. Подключение к электричеству.

Разновидности

«Сухой» насос

В «сухом» устройстве нет прямого контакта ротора с водой, поскольку он защищается несколькими уплотнительными кольцами. Изготавливаются уплотнительные кольца из угольного агломерата, высококачественной стали или керамики, окиси алюминия – все зависит от типа применяемого теплоносителя.

Движение колец относительно друг друга инициирует запуск оборудования. Идеально отполированные детали, соприкасаясь друг с другом, образуют тонкую водяную пленку
. Разница уровней давления наружного пространства и атмосферы системы отопления создает герметизирующее соединение. Благодаря пружинам кольца прижимаются навстречу друг другу, и в результате изнашивания деталей, они без посторонней помощи подгоняются друг к другу.

Период эксплуатации уплотнительных колец составляет не менее трех лет, при этом,сальниковая набивка менее долговечна и нуждается в постоянной смазке и охлаждении. Главная особенность работы этого агрегата – высокий уровень шума, что подразумевает под собой его установку в отдельное помещение. Коэффициент полезного действия составляет 80 процентов.

Применяя «сухой» циркуляционный агрегат со скользящими торцевыми кольцами, следует осуществлять контроль
присутствия взвеси в перекачиваемой жидкости и общей степени запыленности помещения. Это объясняется тем, что при работе насоса с сухим типом ротора создаются воздушные завихрении, притягивающие частички пыли. Попадая в теплоноситель, мелкий мусор повреждает поверхность уплотнительных колец и нарушает герметичность. Работа «сухого» насоса характеризуется постепенным разрушением торцевых колец, поэтому они нуждаются в водяном слое между рабочими поверхностями. Водяной слой выполняет роль смазки.

В свою очередь, «сухие» насосы делятся на:

• Вертикальные;
• Горизонтальные;
• Блочные.

Горизонтальные насосы

Иначе их еще называют консольными. Передняя часть вала оснащена всасывающим патрубком, а корпус – нагнетательным патрубком. Электродвигатель устанавливается горизонтально.

Вертикальные насосы

Патрубки имеют одинаковый диаметр и располагаются на одной оси. Электродвигатель монтируется в вертикальном положении.

Блочные насосы

Поступление теплоносителя осуществляется по осевому направлению, а выводится по радиальному направлению.

«Мокрый» насос

Отличается от «сухого» устройства тем, что крыльчатка погружается в теплоноситель, который одновременно смазывает и охлаждает двигатель. От попадания влаги электрическая часть двигателя защищается с помощью герметичного стакана из нержавеющей стали, который устанавливается между статором и ротором.

Для производства ротора используется керамика, на изготовление подшипников уходит графит или керамика
. Корпус оборудования производится из латуни, бронзы или чугуна. Главная особенность работы «мокрого» типа – низкий уровень шума, долговечность, простые настройки и ремонт.

Показатель коэффициента полезного действия «мокрого» насоса ниже, чем у «сухого» агрегата приблизительно на 30 процентов, и составляет 50 процентов. Это обуславливается тем, что невозможна герметизация металлической гильзы, которая отделяет статор от носителя тепла, при немаленьком диметре ротора. Однако, для бытового применения, где нет необходимости в циркуляции воды в системах отопления большой протяженности, такое оборудование применять целесообразно.

В конструкцию «мокрых» насосов входят:

• Корпус оборудования;
• Электрический мотор со статором;
• Короб с клеммниками;
• Рабочее колесо;
• Картуш, состоящий из вала с подшипниками и ротора.

Модульная сборка «мокрого» насоса позволяет заменить поломанную часть агрегата на новую.

В «мокрые» циркуляционные агрегаты устанавливаются одно- или трехфазные электродвигатели. Крепление оборудования к трубопроводу системы отопления осуществляется резьбовым или фланцевым соединением – на тип крепления влияет мощность и производительность насоса.

За счет строго горизонтального положения вала обеспечивается доступ воды к подшипникам
, которая используется как смазочный материал. Следовательно, чтобы работа оборудования была бесперебойной и продолжительной, необходимо соблюдать это правило.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Дополнительный насос в системе отопления дома: нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

• При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
• Для равномерного перемещения теплоносителя в трубопроводах.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

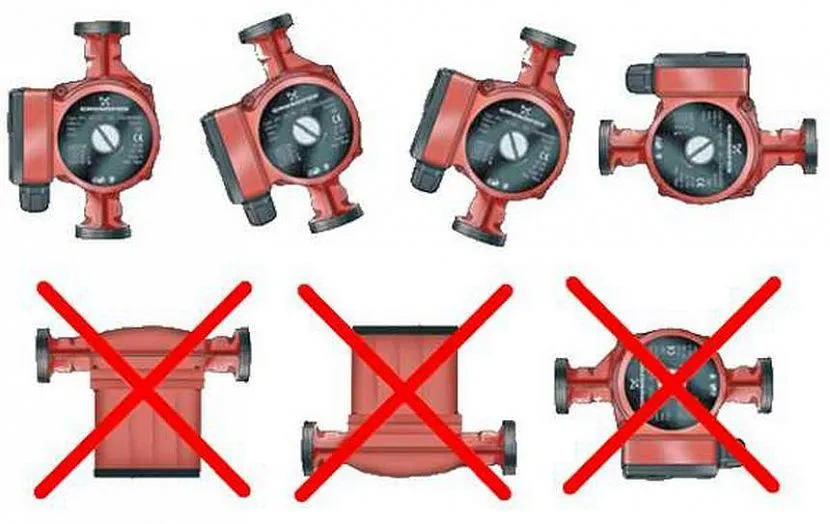

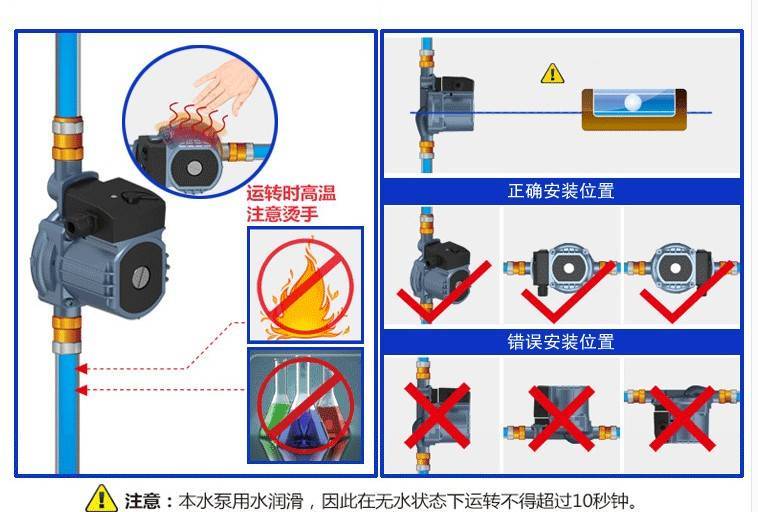

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Источник статьи: http://teplosten24.ru/kak-pravilno-stavit-tsirkulyatsionnyj-nasos-na-otoplenie.html

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?

Принцип работы и виды циркуляционных насосов

С принципом работы все понятно – электромотор приводит в действие крыльчатку турбины, которая создает разность давления между входным и выходным патрубком насоса. В соответствии с законами физики, происходит принудительная циркуляция жидкости.

Поршневые, и прочие специфические системы перекачки воды, в быту не применяются, ввиду их громоздкости и несопоставимой производительности.

Как правильно установить циркуляционный насос Grunfos — видео.

По конструкции, циркуляционные насосы разделены на два вида:

С мокрым ротором

Подвижная часть (ротор электродвигателя, соединенный с крыльчаткой турбины), постоянно находится в воде. Электрическая часть: статор, контактные группы, щетки – отделены от ротора герметичным стаканом. Так что с безопасностью и защитой от поражения электротоком все в порядке.

За счет постоянного омывания проточной водой, ротор охлаждается, а его подшипники смазываются теплоносителем. Это повышает срок службы прибора. К тому же, такая конструкция обеспечивает бесшумность работы.Есть и недостатки. Во-первых, – низкий КПД, не более 50%. Во-вторых, – малая производительность. Мощную крыльчатку (а соответственно габаритный ротор) сложно загерметизировать, поэтому «мокрые» насосы используются на небольших системах с малой протяженностью труб. Компактные размеры позволяют аккуратно и незаметно установить прибор.

Как устроен циркуляционный насос и один из способов его подключения, подробное видео.

С сухим ротором

Электродвигатель полностью изолирован от теплоносителя. Насос состоит из двух секций: силовой и перекачивающей. Проходящий между ними вал герметизируется сальниками.
Такая конструкция не имеет ограничений по мощности мотора, и обеспечивает высокий КПД, до 80%. Правда агрегат сильно шумит при большом объеме прокачки.

Поскольку элементы насоса разнесены, он имеет большие габариты, это необходимо учитывать при планировании монтажа. Еще один недостаток – уплотнительные сальники требуют периодической замены.

Определившись с типом насоса, надо рассчитать его электрическую мощность. Исходим из следующих задач:

1. Необходимо создать напор, способный преодолеть гидравлическое сопротивление трубопровода, теплообменника в котле, и радиаторов.
2. Надо обеспечить передачу по системе такое количество тепла, которое создаст необходимую температуру в помещениях, без дополнительных обогревателей.

По сути, все сводится к расчету объемного расхода теплоносителя в м³/ч (Q). Есть достаточно точная формула: Q=0,86R/TF-TR

R – потребность помещения в тепле. Единица измерения – Вт/м². Для частной усадьбы номинал составляет 100, для многоквартирного дома – 70

Производственные помещения – 40-50.Важно! При определении этого показателя следует учитывать состояние теплоизоляции помещения и климатическую зону. Приведенные цифры соответствуют средней полосе (по климату) и теплоизоляции, выполненной в соответствии со СНиП для кирпичных и каменных домов.

TF (измеряется в °С) – температура носителя на входе в систему.
TR (измеряется в °С) – температура носителя на выходе из системы.

Рассчитав требуемый объемный расход, вы сможете подобрать насос по этому параметру.

Обратите внимание
Совет: Перед покупкой надо предусмотреть несколько вариантов места установки, точно замерив габариты. Это поможет в случае, если придется выбирать между моделями разного размера.. Установить насос можно самостоятельно, или воспользовавшись услугами специалистов

Уточните в магазине, как это повлияет на гарантию

Установить насос можно самостоятельно, или воспользовавшись услугами специалистов. Уточните в магазине, как это повлияет на гарантию.

Ремонт циркуляционного насоса своими руками

Некоторые типовые неисправности агрегата можно устранить самостоятельно. Вашему вниманию — ремонт циркуляционного насоса «Wilo» своими руками (алгоритм действий).

Если нанос гудит, но ротор не вращается

Отключаем электропитание, убеждаемся в том, что корпус насоса заполнен теплоносителем, выполняем повторное включение. Если повторно привести в действие ротор не удалось, необходимо проделать следующее.

1. Отключаем электропитание насоса.
2. Перекрываем шаровые краны на входе и выходе, открываем кран байпаса (если он предусмотрен конструкцией).
3. Выкручиваем пробки сливных отверстий, сливаем всю жидкость.
4. Откручиваем винты крепежей, демонтируем насос из системы.
5. Извлекаем двигатель из защитного кожуха.
6. Осматриваем детали насоса на наличие посторонних предметов. Удаляем таковые, если они присутствуют.
7. Упершись в насечку на валу ротора, проворачиваем его несколько раз, чтобы убедиться в том, что движущимся частям помехи больше нет.
8. Собираем насос в обратном порядке, подключаем к электросети и запускаем.

Циркуляционный насос в разобранном состоянии

Отсутствует гул и нет вращения

1. Проверяем наличие напряжения в розетке электропитания и убеждаемся в том, что его значение соответствует требуемому.
2. Проверяем качество контактов в клеммной коробке, подтягиваем винты (для этого вначале временно отключаем электропитание «автоматом»).
3. При наличии плавкого предохранителя проверяем его целостность и, при необходимости, меняем его.

При остановке насоса после начала работы

Причиной этого могут стать отложения солей и извести вокруг ротора. Необходимо разобрать насос и механическим способом очистить его

При этом важно не повредить обмотки статора и ротора

Сильная вибрация во время работы

Причина – износ или выход из строя подшипника крыльчатки. Для устранения неисправности подшипник следует заменить.

Посторонний шум

Причина – воздух в системе. Для того чтобы устранить неисправность, выполняем следующее.

1. Определяем верхнюю точку трубопровода отопительной системы.
2. Устанавливаем автоматический узел удаления воздуха.
3. При необходимости – повышаем уровень давления в системе увеличением количества теплоносителя.

Что делать, если насос сильно греется во время работы? Как в этом случае ремонтируется циркуляционный насос руками — видео с комментариями специалиста.

https://youtube.com/watch?v=3BWzX-0k1b8
