Что лучше, геомат или георешетка?
Задача, связанная с укреплением, решается проектировщиками, работающими практически со всеми объектами, имеющими отношение к территориальному благоустройству. На различных объектах эту проблему решают в зависимости: от усложненных условий до технологических особенностей и до иных субъективных факторов.
Зачастую специалистам приходится решать вопрос, с помощью какого материала можно создать противоэрозионную защиту? Нередко компетентным проектировщикам приходится выбирать из 2-ух вариантов: между геоматами или георешеткой. Геоматы наиболее эффективны при укреплении подвергающихся эрозии почв.
Структура объемных полотен геомата отличается хаотичностью структуры. В ее волокнах происходит надежная фиксация почвенных частичек, с дополнительным укреплением посредством прорастающих корней. Благодаря использованию противоэрозионного мата удается добиться предотвращения зачатков эрозии, остановки грунтового разрушения, независимо от его стадии. В сфере ландшафтного обустройства в сочетании с территориальным благоустройством нередко удается предотвратить и затормозить эрозию почвы благодаря технологии, связанной с установкой геоматов.
Георешетки признаны инновационным материалом, обладающим повышенной эффективностью в решении проблем, связанных с укреплением склонов. Если применение геоматов эффективно на грунтах, георешетку применяют для укрепления любых оснований.
Укладка георешеток осуществляется по наклонной поверхности участка, с образованием полужесткого поверхностного каркаса, сдерживающего деформацию по всей конструкции откоса. В ситуациях, усложненных повышенным уровнем сопротивления эксплуатационным нагрузкам, рекомендуется использование именно георешетки.
 | Статью подготовил главный инженер ГК GeoSM Некоркин В.В. |
Метки: геомат, Георешетка, Георешетка GeoSM, Объемная георешетка, технология укладки георешетки, укладка георешётки
Технология укрепления откосов

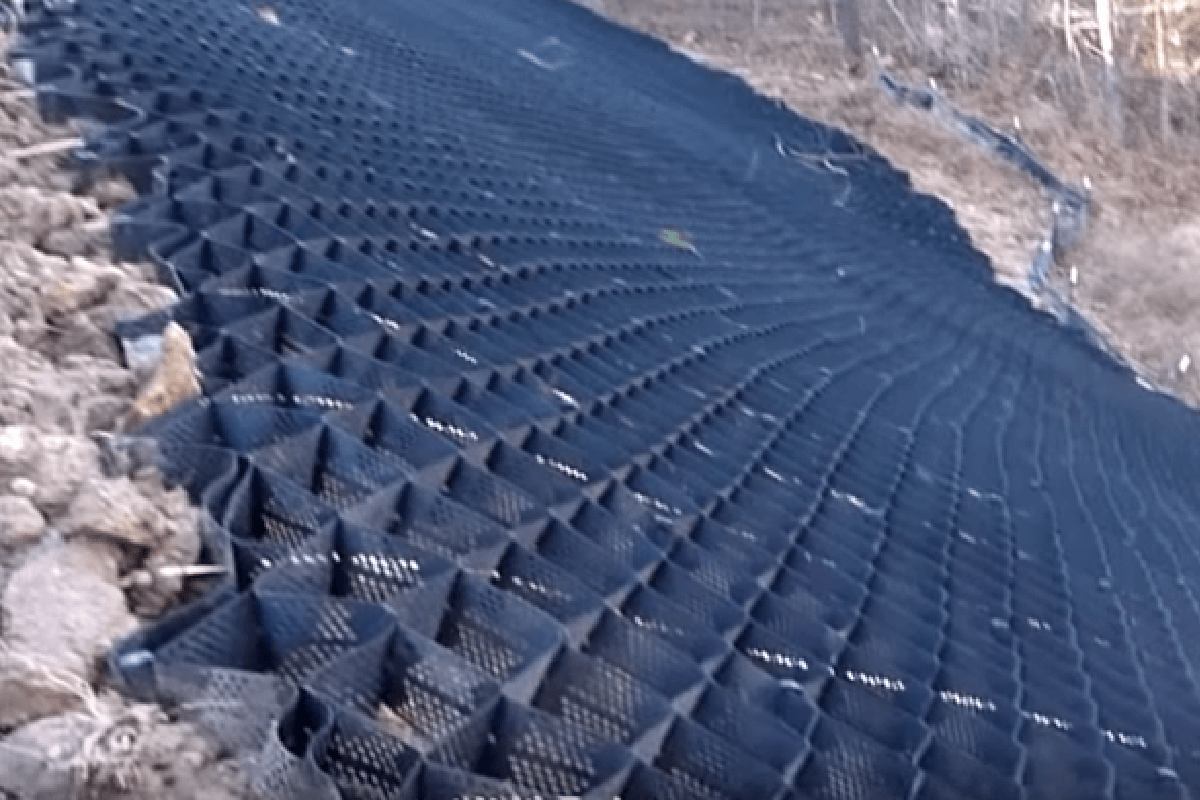

Укрепление откосов георешеткой

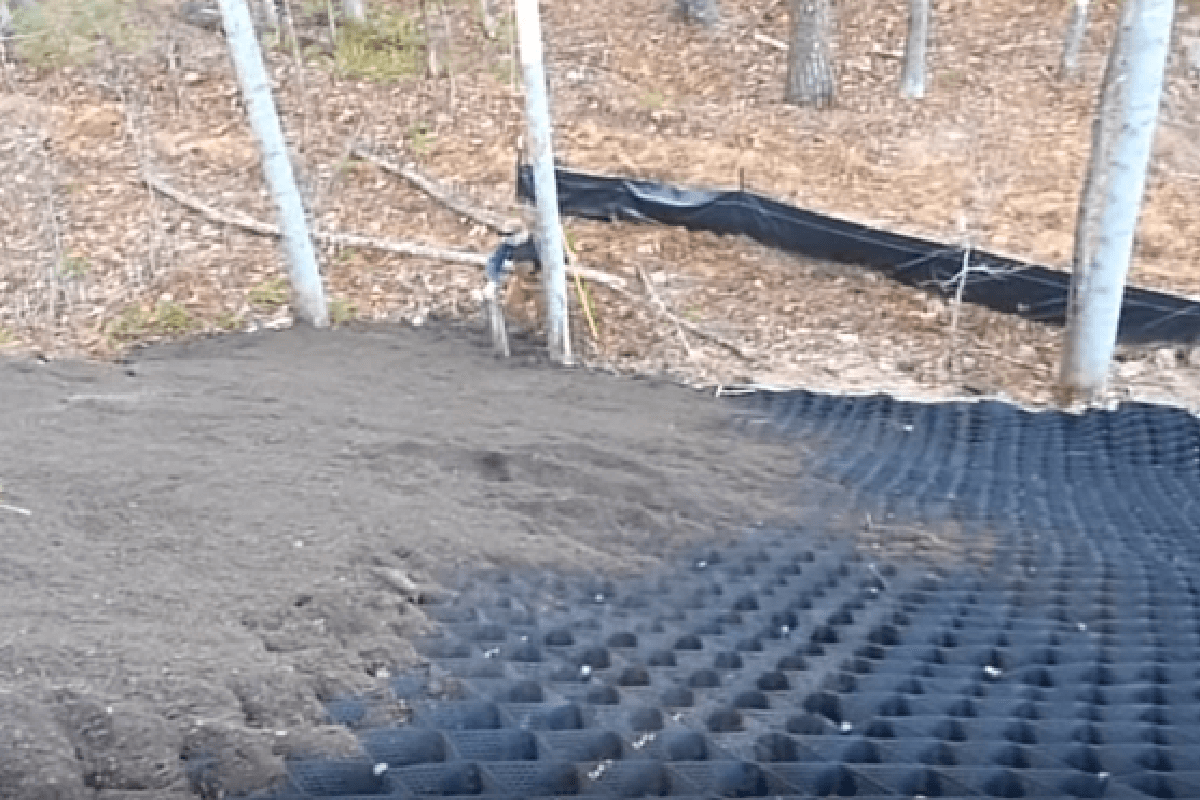

Укрепление откосов георешётками состоит из операций: подготовка основания (поверхности откоса) под укладку, укладка георешётки и заполнение ячеек соответствующими материалами.
1. Поверхность откоса должна быть выровнена и уплотнена; проверяют геометрические параметры откоса, создают требуемые проектным решением условия для крепления концевых частей георешетки у подошвы и бровки откоса. При необходимости устраивают защитный слой (обратный фильтр) из нетканого геотекстильного материала. Выполняют разметку границ укладываемых секций, в продольном направлении в прибровочной полосе на расстоянии не менее 0,5 м от бровки откоса устанавливают анкеры.
2. Для укладки георешетки ее крайние ячейки надевают на анкеры, растягивают георешетку в направлении А и закрепляют на противоположной стороне анкерами. Соседние секции также предварительно скрепляют анкерами, после чего выполняют окончательное скрепление специальными скрепками с помощью степлера в каждой ячейке в нескольких местах по ее высоте (примерно через 30 мм). Анкеры в зависимости от грунтово-гидрологических условий могут устанавливаться по следующим схемам:
– только у бровки и подошвы откоса, если на поверхности откоса должно создаваться водонепроницаемое покрытие (различные хранилища) или забивка анкеров затруднена (откос сложен крупнообломочными грунтами);
– по типовой схеме с дополнительным креплением синтетическими тросами, если типовой вариант не обеспечивает устойчивости создаваемого укрепления (обычно при подтопляемых откосах).
В последнем случае перед началом растяжения георешетки через отверстия в стенках перфорированной георешетки протягивают полимерные тросы, после чего растягивают и крепят георешетку, а тросы (через 3-4 ячейки) поджимают к основанию также анкерами.
3. Засыпку заполнителя выполняют с помощью экскаватора или погрузчика, не допуская падения крупнофракционного материала с высоты более 0,5 м, грунта и песчано-гравийной смеси — с высоты более 1,0 м. Планировку материала выполняют вручную, уплотнение — при помощи ручных трамбовок. Высота слоя материала заполнителя в уплотненном состоянии в пределах наклонной поверхности должна примерно соответствовать высоте ячейки, на горизонтальной поверхности оставляют защитный слой толщиной 2,5~3 см (5 см при применении крупнофракционного заполнителя).

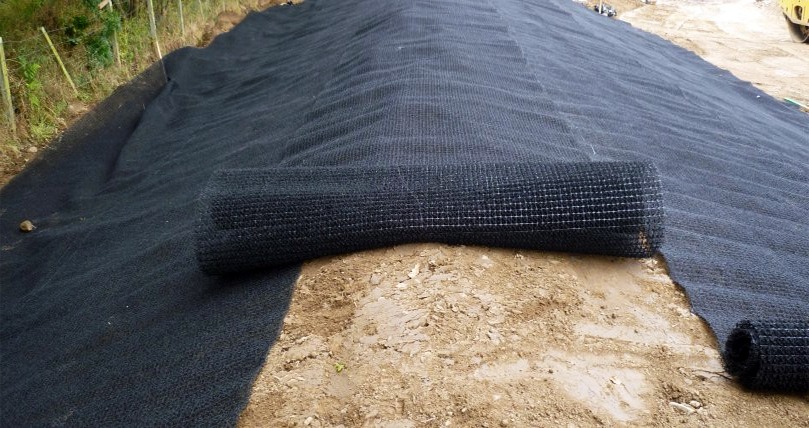

Укрепление откосов геоматами

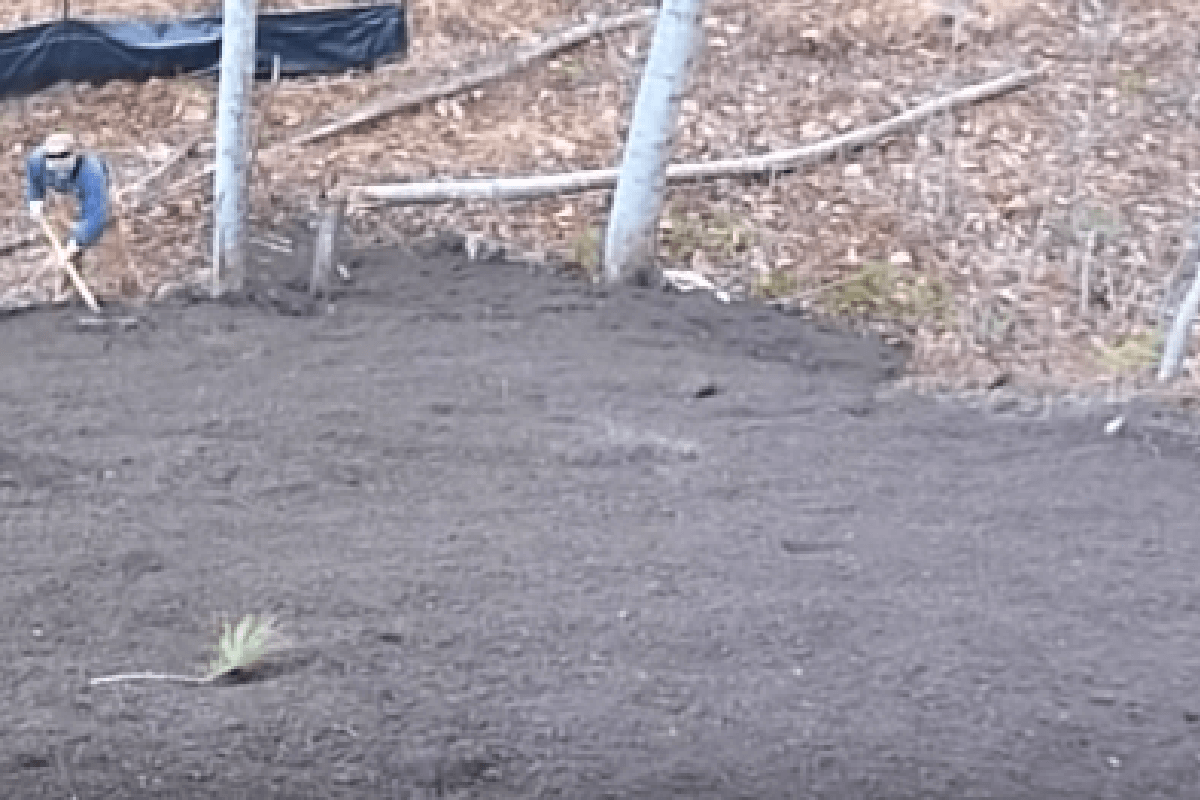

Этап 1. Выравнивание площадки: убирается мусор, разравнивается территория. Уплотните при помощи ручного катка.
Этап 2. На верхнем и нижнем крае склона выкапываются траншеи по 30 см в глубину. Поперек склона должны быть лотки для отвода влаги.
Этап 3. Раскатать рулон по всей поверхности склона. Если полотно слишком большое, то подрежьте его до необходимых размеров.
Этап 4. Геоматы укладывать нужно гладкой стороной вниз. Маты укладываются с нахлестом друг на друга: поперечный нахлест – 20 сантиметров, продольный – 15 сантиметров.
Этап 5. Верхний край геоматов крепится в траншее анкерами, нагелями, рогатинами из дерева или болтами. На 1 метр устанавливается 2 анкера.
Этап 6. Нижний край геоматов крепится аналогичным методом.
Этап 7. Все траншеи засыпаются грунтом. После чего грунт нужно уплотнить. Если есть большой риск схода вод, то траншеи лучше присыпать щебнем с фракцией от 2 до 5 мм, а не грунтом.
Этап 8. Засеять поверхность растительностью, травами.
Укрепление откосов геосеткой
Этап 1. Поверхность грунта выравнивается и укатывается.
Этап 2. Рулон сетки раскатать по всему периметру склона (там, где будут проводиться работы). Сетка размещается в стык, без нахлестов.
Этап 3. Места стыка сетки крепятся анкерами с шагом в 1 – 1,5 метров.
Этап 4. Натягивание сетки вдоль скоса. Натягивается материал так, чтобы плотно прилегал к грунту.
Этап 5. Сетка засыпается в три слоя: щебенка – камень – грунт.
Этап 6. Поверх грунта можно высадить растения или разложить слой дерна. В течение следующего месяца, корневая система растений плотно прорастет в материал, образуя крепкую структуру.
Основные особенности
Георешётка относится к экологически чистым геосинтетикам. Как показывают фото георешётки, она представляет собой соты с двухмерной или трёхмерной структурой, изготовленные из полиэфирных, полиэтиленовых или полипропиленовых лент. Все ячейки соединены друг с другом с помощью сварки.
Данный строительный материал надёжно защищает откосы и склоны, укрепляя непрочный грунт, тем самым, препятствуя его осыпанию. Кроме того, его применяют в качестве превентивной меры против оползней и заиливания водоёмов. Он прекрасно справляется с укреплением берега.
Георешетка считается одним из наиболее долговечных стройматериалов армирующего предназначения. Время ее службы – более 100 лет.
Уникальность данного материала объясняется еще и его устойчивостью к воздействию гидролиза, кислот, щелочей, бензина, дизельного топлива.
При производстве георешётки берут перфорированные листы полипропилена или полиэтилена и растягивают их с помощью особых устройств. При этом длинноцепные, хаотично ориентированные молекулы упорядочиваются.
Еще отличительными чертами объёмной георешётки является лёгкий вес и мобильность. Срок ее эксплуатации – более 50 лет.
Что касается геотекстиля, он может иметь тканную и нетканую текстуру. Чтобы соединить полипропиленовые полосы, применяют сварку термического или ультразвукового типа.
Важность укрепления стен
Обустройство закрытой системы требует от хозяев значительных финансовых вложений. Поэтому чаще
выбор делается в пользу открытых канав для отвода вод с участка.
Открытые борозды и траншеи постепенно осыпаются – почва сползает со стенок и оседает на дне, уменьшая глубину инженерного сооружения и затрудняя отвод воды. Единственным возможным выходом в такой ситуации будет укрепление стен. Причём сделать это лучше заблаговременно, ещё во время строительства водоотвода. Если укрепление производить позже, придётся бороться с «лишним» грунтом, уже попавшим на дно. Очистка дренажной системы любой длины длительный и трудоёмкий процесс.
Вариант #1 – трехмерная геосетка
Для армирования склонов широко используется геосетка. Она выпускается из полимерных волокон с усиленной мононитью переплетенной структурой и прошитыми узлами ячеек. Для повышения прочности материал дополнительно пропитывается полимерными составами. Корневая система растений легко проникает через ячеистое покрытие и образует дерновой слой, что позволяет надежно фиксировать земляной покров на склоне, укрепляет откосы и увеличивает их устойчивость.
Укладка геосетки проводится следующим образом:
- Стенки канавы выравниваем и уплотняем с помощью ручного катка.
- Рулоны материала раскладываем вдоль траншеи на расстоянии, которое соответствует ширине полотнища.
- Раскатываем сетку, укладывая полосы практически встык.
- Уложенный материал закрепляем через каждые метр-полтора анкерами с отогнутыми верхними концами. Если в этой местности нередки сильные ветры, то в качестве креплений лучше всего использовать П-образные металлические скобы.
- Закрепленные геосетки засыпаем почвой или декоративным материалом. Это может быть камень, щебень и т.п. Поверх почвы высевают подходящие растения.
Противоэрозионная геосетка устойчива к гниению, коррозии, высоким и низким температурам. Материал не боится агрессивных сред, выдерживает большие напряжения и не деформируется. С течением времени его эксплуатационные характеристики не меняются. Геосетка ограничивает деформацию склона и движение грунта, Материал становится основой для прочной массы, способной выдерживать большие нагрузки. В том числе морозное пучение, просадку и смещение почвы. Гибкое покрытие может использоваться на поверхностях любой конфигурации.
Геосетка ограничивает деформацию склона и движение грунта. Она долговечна, устойчива к воздействию агрессивных сред и гниению
Варианты применения в частном строительстве
Любые природные склоны и искусственные насыпи подвержены постепенному разрушению, скорость которого зависит от типа грунта. Он осыпается, обваливается или сползает вниз, в нем образуются провалы и трещины от стекающей воды. Кроме того, поверхности с большим уклоном плохо поддаются озеленению, так как семена и молодые саженцы буквально смываются потоками дождевой и талой воды.
Укрепление склонов георешеткой разом решает все эти проблемы. Объемная сетка, заполненная субстратом, предотвращает даже эрозию береговых склонов, подвергающихся подтоплению. Поэтому если с вашего участка есть спуск к реке или озеру, его можно защитить от подобных разрушений и сделать песчаным, каменистым или зеленым – на ваше усмотрение. То же касается и берегов искусственных декоративных водоемов.
При террасировании участка этот материал тоже сослужит хорошую службу и избавит от необходимости перемещать огромные объемы земли, строить подпорные стенки. Вообще в случае с любыми насыпями и выемками укладка георешетки на откосах армирует их. Если засыпать их плодородным грунтом и посеять газонную траву, семена останутся в ячейках и прорастут равномерно, тогда как на неукрепленных склонах они смываются дождевой или поливной водой к основанию.
Используют этот материал и на ровных участках, особенно с рыхлым грунтом или тех, которые должны выдерживать серьезные нагрузки. Это могут быть игровые и спортивные площадки, подъездные пути и парковки, садовые дорожки и зоны отдыха. Засеянная газоном объемная решетка отлично пропускает воду, при этом защищает почву от размывания, а растительность – от постоянных нагрузок и вытаптывания. Она выдерживает вес не только человека, но и автомобиля.
Обслуживать такие поверхности тоже просто – на них не образуются провалы и кочки, сохраняется плоскость, удобная для скашивания, уборки опавшей листвы и т.п.
Способы укрепления откосов: технология
Выбор метода и устройства укрепления откосов зависит от некоторые факторов. Во-первых, это тип почвы. Во-вторых, вид сооружения, его размеры. В-третьих, климатические, топографические, гидрологические условия. Не менее важны заданные сроки строительства, имеющиеся финансовые средства.
Можно провести гидропосев трав, одерновку, посадки кустарников либо деревьев, устроить сплошные покрытия шлаком, установить монолитные железобетонные или асфальтобетонные плиты, а также волноотбойные стены и иногое другое. Но самым распространённым способом считается использование геосинтетических материалов.

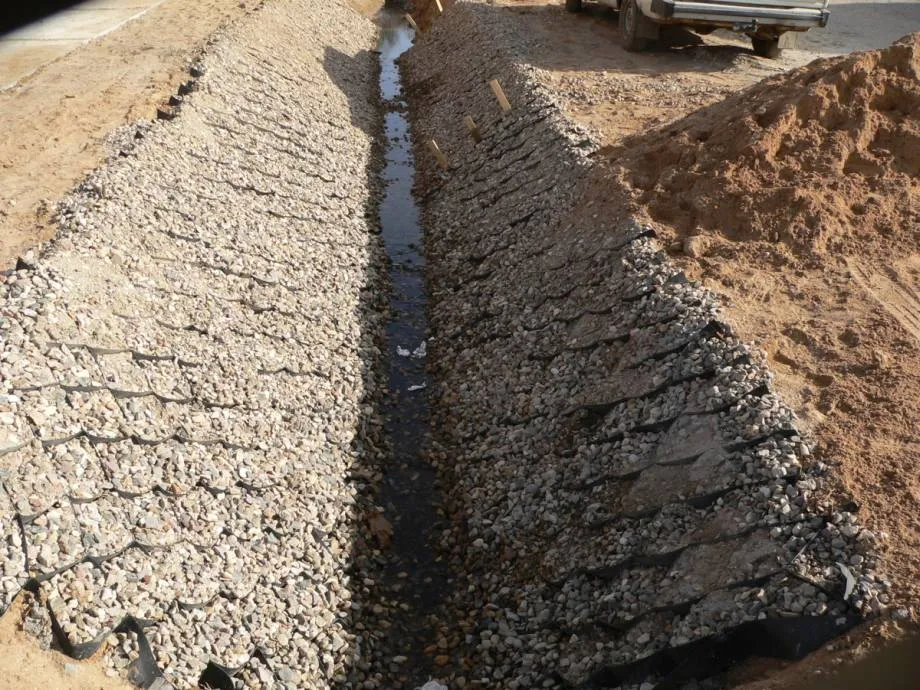

Монтаж георешетки
Ее основу составляет полипропилен и полиэтилен. Одно это говорит о том, что это весьма высокопрочное и долговечное изделие. К тому же георешетка не боится коррозии и способна прослужить долгие годы.
- Поскольку ячейки георешетки можно растягивать как в длину, так и в ширину, происходит их плотное сцепление с грунтом или щебнем. Кроме рулонов потребуется анкерный крепеж, ножницы, молоток, а также мелкий гравий и песок. Возможно будет нужен насос.
- Работы по монтажу можно проводить только в том случае, когда дренажная канава не заполнена водой и все откосы абсолютно сухие. Поэтому придется не только откачать воду, но и подготовить поверхность. Надо убрать весь мусор, крупные камни и ветки. При этом мелкую траву можно не трогать.
- Георешетка расстилается по всей длине канавы. При этом ненужный кусок надо сразу обрезать.

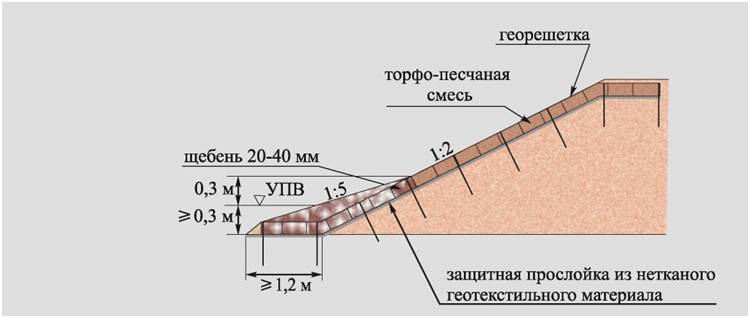

Схема укрепления грунта георешеткой
- Самым важным этапом считается правильное закрепление. Ведь тогда срок службы будет не менее двадцати лет. Крепеж можно купить или сделать самому. Для этого используют крючки из обычной арматуры. Толщина должна составлять 1,5 см, а длина – 50–110 см. Размещаются такие крючки на расстоянии в 30 см друг от друга в шахматном порядке.
- Остается только хорошо закрепить все ячейки. Для сухой канавы подойдет песок. Если она часто заполняется водой, то лучше применить щебень или речную гальку. Еще лучше, если склоны будут засеяны почвопокровными растениями. Со временем это приведет к еще большему сцеплению с георешеткой.
Заполнение щебнем и песком
Самым дорогим, но наиболее удачным решением может стать укрепление откосов канавы при помощи габиона.
Что такое габион и как его сделать своими руками
Схема габиона с армирующими панелями.
Самой надежной, но и самой дорогой защитой откосов траншеи является габион. Это изделие заводского изготовления в виде параллелограмма из скрученной вдвое металлической сетки, которая при установке заполняется гравием или крупными камнями. Металлическая проволока для сетки оцинкована и покрыта ПВХ, что защищает материал от коррозии и механического воздействия. Габионные корзины устанавливаются вдоль склонов траншей. Эти изделия очень долговечны и могут прослужить более 70 лет, но они дорого стоят. Поэтому многие владельцы строят габионы вручную.
Для строительства габионов вам понадобится арматура диаметром 6 мм, электросварщики и электроды, линейка или рулетка, чертилка, пила, цепные пилы и блоки, а также лопаты и тележка для перевозки земли. Сначала необходимо рассчитать размеры вашего будущего габиона. Для небольших участков достаточно конструкций размером 80х40х40 см. Чтобы сварить клетки, нужно расположить внутренние прутья на определенном расстоянии друг от друга. Поэтому кирпичи лучше купить заранее, чтобы вы могли видеть их размеры. Затем нужно приварить арматуру, чтобы камни не пролетали сквозь нее.
Затем следует расширить откосы траншеи лопатой, чтобы разместить вдоль откосов габионы. Габионы устанавливаются вдоль берега канавы в несколько высоких рядов. Каждая клетка заполняется брусчаткой. Для дополнительной безопасности габионы накрываются сеткой. Обычную сетку можно заменять каждые несколько лет, так как она подвержена эрозии. Однако лучше приобрести оцинкованную сетку с ПВХ-покрытием, которая прослужит вам долгое время. Верхние края ограждения можно дополнительно укрепить тротуарной плиткой.
Для придания берегам дренажной канавы устойчивости и неподвижности различными способами можно использовать шифер, сетку, сетку и габионы. Какой способ выбрать, решают сами владельцы, но в любом случае каждый из них эффективен и предотвращает разрушение стенок канавы. Просто в некоторых случаях берега остаются устойчивыми в заданном положении в течение нескольких лет (при использовании шиферных креплений) и до 100 лет, если для укрепления стен используются габионы.
Укладка георешетки с целью защиты трубопровода
Подготовительные работы
На начальном этапе происходит предварительная планировка. Грунтовая насыпь в случае необходимости доуплотняется. По её поверхности расстилается нетканый геосинтетический материал с перекрытием геотекстиля. Их полотна впоследствии будут сварены между собой при помощи паяльной лампы.
Укладка георешетки
- Разметка основания.
- Монтаж крепёжных элементов с обеих сторон основания насыпи.
- Обваловка сложенных модулей георешетки.
- Соединение модулей георешетки между собой в верхней части обваловки. Процедура осуществляется посредством термостеплера. Соединение происходит через каждые 2,5 см по длине и каждые 3 секции по ширине.
- Георешетка закрепляется на анкерах с обеих сторон обваловки, притом стороны необходимо предварительно выровнять между собой. Ячейки по обе стороны обваловки должны совпасть.
- Монтаж дополнительных крепежных элементов с целью укрепления конструкции.
Заполнение модулей георешетки
При работе с заполнителем следует соблюдать крайнюю осторожность, так как существует риск повредить изоляцию трубопровода. Защитить его можно геотекстилем
Заполнение ячеек обычно выполняется специальной техникой, однако может происходить и вручную. Высота падения заполнителя не должна превышать 0,6 метров для ячеек размером 210х210 мм и 1 метр для георешетки с размером ячеек 400х400 мм.
Ячеистая структура геосинтетического материала наполняется с избытком порядка 50 мм, после чего уплотняется и выравнивается вручную.
Заключительная планировка, как правило, производится вручную граблями или гладилками. Толщина остаточного слоя над георешеткой не должна быть меньше, чем 20-30 мм.
Защита водотока и организация дренажа при помощи геосинтетических материалов
Укрепление склонов водотока, а также его дна происходит при помощи георешетки и геотекстиля, используемого в качестве разделительной прослойки. Геотекстиль защищает георешетку от контакта с грунтом, что предотвращает заторы и положительно сказывается на надёжности всей конструкции в целом.
Монтаж георешетки
- Вдоль верхней кромки водотока забиваются крепёжные элементы на неполную глубину. Расстояние между элементами (меряется от центра) определяется величиной ячейки. Оно составляет 210 мм для георешетки с ячейками 210х210 мм и 400 мм для ячеек 400х400 мм.
- Производится растяжка полотна с последующим закреплением его крайних секций на стойках.
- Все крепёжные элементы вбиваются в грунт до одного уровня с поверхностью кромок георешетки.
- Полотно георешетки растягивается на всю длину по дну водостока и его откосу.
- Ячейки георешетки удерживаются полностью раскрытыми при помощи крепежа или за счёт заполнения крайних ячеек.
- Внимательно проверяется каждая ячейка на предмет полного растяжения.
- Соседние кромки материала выравниваются и соединяются.
- Модули геосинтетического материала скрепляются согласно проекту.
- Внутрь растянутых ячеек вбивается дополнительный крепёж с соблюдением изложенных в проекте интервалов.
- Если одного модуля георешетки не хватает, чтобы полностью покрыть береговой откос по всей его высоте, к его краю необходимо присоединить ещё один модуль, после чего повторить работу по монтажу описанным выше методом, начиная с первого пункта.
Заполнение ячеек объемной георешетки
После того как все секции материала тщательно закреплены, можно начинать процедуру укладки заполнителя. Она может быть осуществлена при помощи экскаватора с обратной лопатой, фронтального погрузчика, ковша на кране или обыкновенного транспортёра.
Высота падения заполнителя не должна превышать 0,6 метра для геосинтетического материала с размером ячеек 400х400 мм и 1 метра для стандартных ячеек.
Заполнение рекомендуется производить от бровки, постепенно перемещаясь к подошве откоса. Таким образом риск смещения закреплённых секций сводится к минимуму.
Заполнитель накладывается в секции с избытком, после чего производится его уплотнение согласно проекту. По завершении уплотнения происходит поверхностная обработка. Она может быть осуществлена как спецтехникой, так и вручную.
Георешетка как способ укрепления склона
Введение

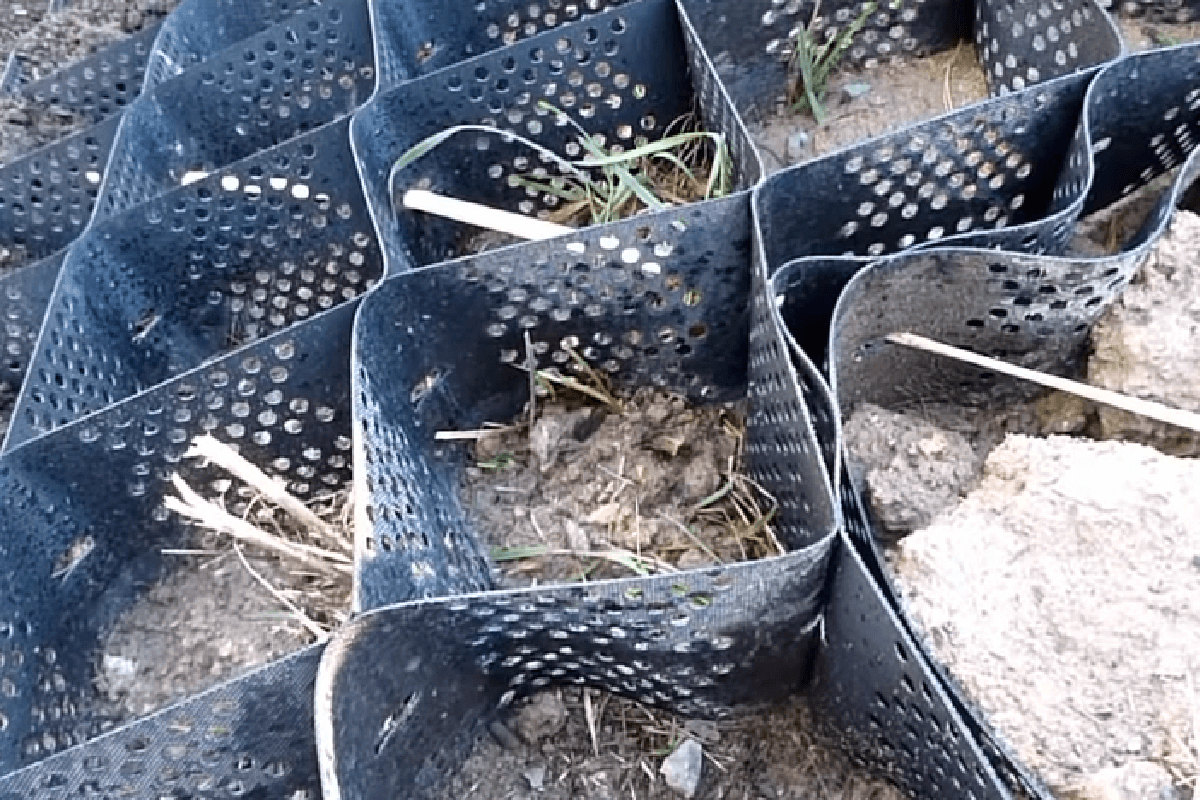

Георешетка – прочная и гибкая ячеистая конструкция (геосоты), предназначенная для применения в работах по укреплению грунта. Изготавливается она из полиэфирных, полипропиленовых либо полиэтиленовых лент, соединенных методом сварки. Ячейки изделия заполняются щебнем, песком, грунтом или бетоном.
Сферы применения
Георешетки нашли применение в разных направлениях строительства. Это ландшафтный дизайн, устройство дорог и магистралей, берегоукрепление, строительство трубопроводов. Изделия применяют для:
• возведения грунтовых подпорных стен;
• укрепления оснований автомагистралей, железнодорожных путей, парковок и пешеходных дорожек;
• укрепления откосов при возведении мостов и транспортных магистралей;

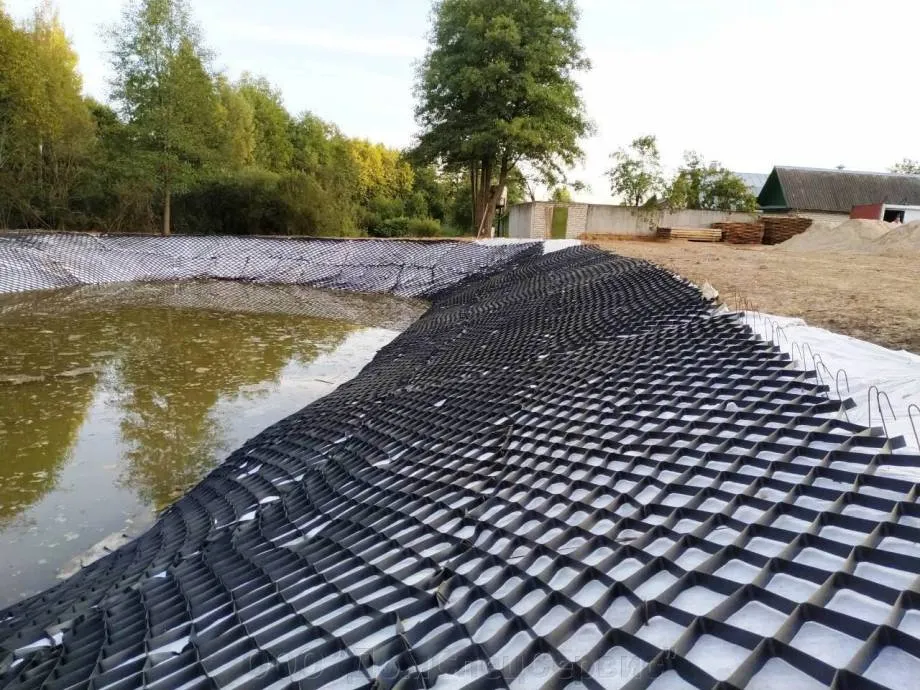

• защиты берегов естественных и искусственных водоемов от водной эрозии;
• строительства спортплощадок и гоночных кортов.
Использование георешеток позволяет сделать склоны и земляные основания устойчивыми и надежными. С их помощью можно быстро и качественно защитить землю от эрозии.
Выбор георешетки
1. Высота модуля. Чем слабее грунтовое основание, чем круче склон или берег, тем большую высоту модуля надо использовать.
2. Размер ячейки. Георешетки с меньшим размером ячеек служат дольше. При больших углах наклона берегов или земляного склона следует применять решетки с меньшими ячейками.
3. Толщина ребра. Данный показатель определяет физическую прочность изделия. Чем толще лента, тем прочнее.
4. Прочность шва. Этот показатель, как и предыдущий, определяет устойчивость к физическим нагрузкам.
Методика укладки
• Убрать мусор и растительность, выровнять и уплотнить грунт.
• Для разделения наполнителя и грунтового основания уложить нетканый геотекстиль.
• Развернуть модули георешетки и закрепить по периметру при помощи анкеров.
• Проконтролировать натяжение модулей, параллельность сторон, отсутствие пустот.
• Соединить соседние модули скобами, саморезами (можно соединять стороны, фиксируя их общими анкерами).
• Заполнить ячейки грунтом, песком, бетоном или щебнем и уплотнить заполнитель.
Достоинства
Материал георешеток нетоксичен, устойчив к воздействию погодных факторов, ультрафиолета, агрессивных веществ, содержащихся в грунте и воде.
К другим достоинствам георешеток относятся:
• малый объем в сложенном виде, что облегчает доставку на стройплощадку;
• возможность использования местных материалов для наполнения;
• возможность сохранения естественного вида укрепляемого склона, не отличимого от окружающей местности;
| № | Размер ячеи, см | Тип БГС 20 | Физ.-мех. показатели | Цена до 2 000 М² | Цена от 2 000М² до 16 000М² | Цена от 16 000 М² | ||||||||||
| Макс. разрывная нагрузка на растяж. | Прочн. шва на разрыв | Высота ячейки, мм | Высота ячейки, мм | Высота ячейки, мм | ||||||||||||
| 75 | 100 | 150 | 200 | 75 | 100 | 150 | 200 | 75 | 100 | 150 | 200 | |||||
| ≤ Н/5 см, (кН/м) | Рубли с НДС/М² | Рубли с НДС/М ² | Рубли с НДС/М² | |||||||||||||
| кол-во в полете шт. | 600 | 450 | 300 | 225 | 600 | 450 | 300 | 225 | 600 | 450 | 300 | 225 | ||||
| 1 | 20 | С перф. | 700(14) | 600 | 113,92 | 142,47 | 214,42 | 294,16 | 107,22 | 134,09 | 201,81 | 276,86 | 101,26 | 126,64 | 190,60 | 261,48 |
| 2 | 30 | 700(14) | 600 | 84,69 | 104,57 | 160,99 | 217,15 | 119,22 | 145,60 | 223,64 | 308,20 | 112,59 | 137,51 | 211,21 | 291,08 | |
| 3 | 40 | 700(14) | 600 | 54,21 | 66,82 | 101,61 | 140,02 | 79,71 | 98,42 | 151,52 | 204,38 | 75,28 | 92,96 | 143,10 | 193,02 | |
| 4 | 20 | Без. перф. | 1200(24) | 600 | 126,67 | 154,70 | 237,61 | 327,46 | 87,79 | 108,54 | 166,34 | 228,85 | 82,92 | 102,51 | 157,10 | 216,13 |
| 5 | 30 | 1200(24) | 600 | 93,28 | 115,32 | 176,74 | 243,15 | 51,02 | 62,89 | 95,64 | 131,79 | 48,18 | 59,40 | 90,32 | 124,47 | |
| 6 | 40 | 1200(24) | 600 | 59,89 | 73,70 | 113,49 | 156,52 | 56,37 | 69,36 | 106,81 | 147,32 | 53,24 | 65,51 | 100,88 | 139,13 |
Так же применяется в строительстве дорожных конструкций и позволяет значительно сэкономить материал и затраты. В отличии от обычной георешетки, это двухосные решетки обладают улучшенными характеристиками, квадратными ячейками, более устойчивыми к растяжению в двух направлениях. Более улучшенные трехосные решетки, ячейки которых имеют треугольную форму, в отличие от двуосных выдерживают напряжение растягивающих усилий, равномерно, в направлении 360 градусов. Прочность сцепления достигается тем, что грунт проникает в отверстия решетки и фиксируется там, тем самым блокирует грунт, повышая его устойчивость к деформации и сдвигу, позволяя оптимизировать дорожное производство СПб.
Производство геосетки подразделяется на несколько видов:
- экструдированные
- соединённые
- вязанные
- тканые
Как укрепить насыпи и склоны габионами и георешеткой
В этой статье мы расскажем вам, как укрепить крутые склоны и насыпи с помощью современных геоматериалов – георешётки и габионов. Развитие полимерных технологий способствовало созданию новой категории строительных материалов – геосинтетиков.
Геоматериалы обладают уникальными рабочими свойствами, благодаря которым, успешно применяются в строительных, ремонтных, гидротехнических и фильтрующих технологиях. Одно из главных достоинств геоматериалов – экологическая безопасность. Структура полимеров практически не взаимодействует с окружающей средой, и в процессе эксплуатации не выделяет токсических соединений.
Кроме высокой прочности и атмосферостойкости, геоматериалы характеризуются продолжительным, свыше 50 лет эксплуатационным ресурсом.
В сферу применения геосинтетиков входит укрепление и спрямление берегов природных водоемов, обустройство ландшафта, дорожное строительство, укрепление крутых откосов, склонов и насыпей георешеткой, а горных склонов – кольчужной сеткой.
В данной информации, речь пойдет об основных способах защиты склонов от водной и ветровой эрозии. Для этой цели разработаны способы, предусматривающие применение габионов и георешеточных модулей.
На сегодняшний день, это оптимальные по качеству и экономичности, материалы, позволяющие успешно решить сложные технологические задачи.
Как правильно использовать георешетку для укрепления?
В случае невозможности укрепления габионами, проблема успешно решается модульной георешеткой. Применение этих объемно- ячеистых элементов, получило признание в мировой практике. Разные виды решеток изготавливаются из прочных, атмосферостойких полимерных лент, скрепленных механическим или термическим способом.
Принцип работы решеточных покрытий заключается в заполнении объема щебнем или грунтом, вес наполнителя и жесткая конструкция модулей, препятствуют смещению верхних слоев грунта и увеличивают его несущую способность. Технология, так же, актуальна для неоднородных и особо рыхлых грунтов.
Стенки модулей перфорируются, что способствует эффективному дренированию грунта и ускоренному развитию корневых систем высеянных многолетних трав. Модули монтируются без использования дорогостоящей специальной техники и оборудования, что положительно сказывается на стоимости строительства.
Применение георешетки включает в себя обустройство подпорных стенных конструкций, независимо от их высоты и угла заложения.
Перед укладкой модулей, выполняется определенный объем подготовительных работ, поверхность грунта очищается от посторонних включений, разравнивается и планируется.
Основанием под решетку служит геотекстиль, функционирующий в качестве дренирующего слоя. При благоприятных геотехнических параметрах почвы, применение геотекстильной подложки несет рекомендательный характер.
Соединение отдельных модулей между собой и их крепление к грунту осуществляется специально предназначенными для этого металлическими или пластиковыми анкерами, заглубляемыми в грунт на 300 и более мм.
При дальнейшем монтаже покрытия можно использовать специализированную технику, с возможностью ее перемещения по поверхности готовой георешеточной конструкции.
Как применить габионы на практике?
В дорожном строительстве определился устойчивый спрос на габионные технологии и материалы. Упрочнение крутых откосов и склонов габионами позволяет возвести надежный барьер между грунтовым основанием и погодными факторами, способствующими его разрушению.
Конструкция габионов делает их нечувствительными к усадочным явлениям, сооружения практически не деформируются при интенсивной водной и ветровой эрозии. Долговечность габионов не ограничена, на протяжении определенного времени, сооружения естественным путем заполняются грунтом, дернуются и превращаются в природный элемент ландшафта.
В частном строительстве, габионные конструкции и ограждения целесообразно использовать для благоустройства земельных участков со сложным рельефом, укрепления и спрямления берегов природных водоемов.
В горной местности, коробчатые габионы и георешетки могут эффективно противодействовать спонтанным камнепадам и сходу небольших снежных лавин, улучшая, таким образом, безопасность перемещения автотранспорта по горным дорогам. Укрепление горных склонов производится по специальной технологии, с применением дополнительных покрытий из специальной сетки.
