Какие обозначения принимать для систем водопровода и канализации, не предусмотренных ГОСТом

В чем состоит важность проектирования


Обозначения труб водопровода

Инженеры оснащают жилые дома системами холодного и горячего обеспечения, отопления, водостоков, канализации, мусоропроводов и т.д. Чтобы все коммуникации работали без сбоев, вероятность инженерных просчетов сводится к минимуму методом анализа и исключений ошибок при проектировке. Чтобы поломки можно было быстро вычислить и устранить, все нужно тщательно спланировать.

Самые важные коммуникации в помещении — система подачи воды и ее отведения. Конструкция должна быть продумана согласно предварительно разработанному плану и реализовано на чертеже. Лишь при правильном составлении проекта и учете всех требований возводят пригодное для жизни или работы здание.

Сеть канализации нужна во всех помещениях и зданиях, чтобы утилизировать отработанные материалы и жидкости. Этим массам свойственно источение насыщенных неприятных запахов, поэтому при составлении проекта учитывают все правила благоустройства жилых сооружений, нормы гигиены и т.д. По сети канализационных труб проходит много талых вод, фекальных масс и прочих бытовых отходов. Это все свидетельствует о сильных нагрузках на коммуникации, следовательно, они должны быть правильно спроектированы и установлены, быть надежными. Однако от форс-мажора никто не застрахован, поэтому сеть продумывается таким образом, чтобы поломку можно было быстро диагностировать и устранить.


Обозначения труб канализации

Система водоотведения гарантирует комфортное проживание не только в больших, но и в малых частных домах. Ее основная задача – выводить сточные воды в специальные резервуары

Важно, чтобы при монтаже не были допущены ошибки, в противном случае сточные воды проникают в грунт, что приводит к эпидемиям. Сеть водоснабжения также имеет свои индивидуальные правила и нормы

Как правило, коммуникационные системы проектируются еще до начала строительства зданий. В этих случаях формируют трубопроводы внутренние, расположенные под землей. Иногда появляется необходимость прокладывать водоотвод уже в готовом доме. Коммуникации монтируют около сооружений, поэтому они называются наружными. Решение проблемы в каждом случае индивидуально, проектирование, соответственно, тоже. Процесс непростой и кропотливый, поэтому за чертежами и проектами лучше обращаться к профессионалу.

9 Спецификация оборудования, изделий и материалов

9.1
Спецификацию оборудования, изделий и материалов (далее – спецификация)
выполняют и обозначают по ГОСТ
21.110 с учетом требований настоящего стандарта.

9.2
Если в производственном здании (сооружении) предусматриваются пристроенные или
встроенные части, в которых размещаются вспомогательные помещения, то
спецификацию составляют по частям:


производственная часть;


вспомогательная часть.

Если
в жилом здании предусматриваются пристроенные или встроенные части для
размещения предприятий и учреждений общественного назначения, то спецификацию
также составляют по частям:


жилая часть;


вспомогательная часть.

Наименование
каждой части записывают в виде заголовка в графе «Наименование и техническая
характеристика» и подчеркивают.

9.3
Спецификацию или ее части делят на разделы:


водоснабжение холодное;


водоснабжение горячее;


канализация.

Наименование
каждого раздела записывают в виде заголовка в графе «Наименование и техническая
характеристика» и подчеркивают.

9.4
Элементы систем (оборудование, изделия) и материалы в разделах спецификации
записывают для каждой системы по группам в следующей последовательности:


оборудование;


санитарные приборы;


трубопроводная арматура;


другие элементы систем (в том числе опоры и крепления трубопроводов);


закладные конструкции (отборные устройства для установки контрольно-измерительных
приборов);


трубопроводы;


конструкции теплоизоляционные;


материалы.

В
пределах каждой группы элементы систем записывают в порядке возрастания их
основных параметров (типа, марки, диаметра, сечения и т.п.).

Трубопроводы
в разделах спецификации записывают по каждому диаметру.

Элементы
установок систем, включенные в спецификации к чертежам установок, записывают
также в соответствующие разделы спецификации.

Элементы
трубопроводов, номенклатуру и количество которых определяют по действующим технологическим
и производственным нормам, в спецификацию не включают. К таким элементам могут
быть отнесены отводы, переходы, фланцы, прокладки, болты, гайки, шайбы и т.п.

9.5
В спецификации принимают следующие единицы измерений:


оборудование (установки), санитарные приборы, опоры (крепления) трубопроводов,
закладные конструкции (отборные устройства для установки
контрольно-измерительных приборов) и другие элементы систем – шт.;


трубопроводы – м;


материалы изоляционные* – м3;

________

* При применении профильных
теплоизоляционных материалов, количество которых измеряется метражом,
количество указывают в метрах.


материалы покрытий и защиты – м2;


другие материалы – кг.

Нормативные акты

В СП 32.13330.2012 указаны требования к расчётам, насосам, смотровым колодцам, воздуховодным станциям, канализациям.

Кроме этого учитываются общие положения, глубина заложения, расчётные скорости, соединения, уклон заложения, повороты, наполнения и минимальные размеры труб.

В правилах указаны ссылки на нормативные документы, которые необходимы для проектирования системы водоснабжения и канализации.

Правила включают технологический раздел, диспетчеризацию, нормы электрических приборов, объёмно-планировочные решения, систему автоматизации, контроль технологии, систему управления, нормы для канализации в особых климатических условиях.

Внешний и внутренний диаметр труб и трубопроводной арматуры

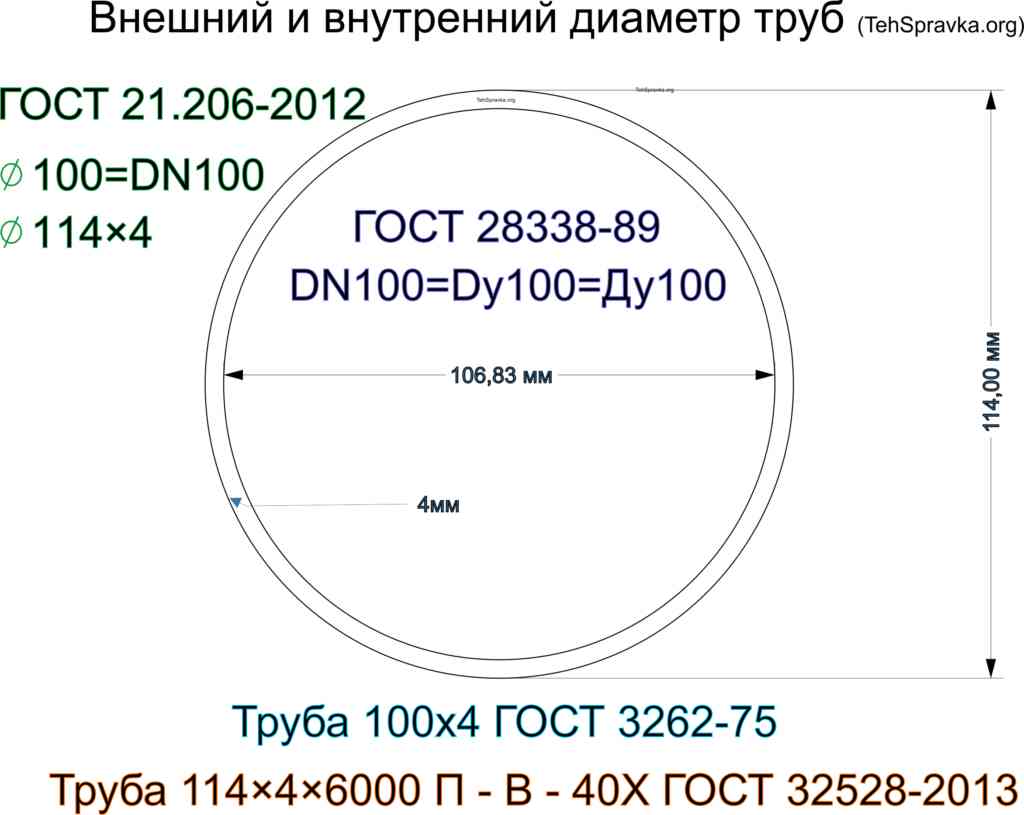

DN — Номинальный диаметр (nominal diameter).

Используется как характеристика соединяемых частей таких как: трубопроводная арматура, фитинги, соединения для различных видов трубопроводов.

Номинальный диаметр (округленный внутренний), не означает точный размер в миллиметрах и приблизительно равен значению внутреннего диаметра соединяемого трубопровода в миллиметрах (Определенно в ГОСТе 28338-89, соответствует ISO 6708-80).

Параметр был введён для уменьшения типоразмеров арматуры, трубопроводов и различных соединительных деталей было принято понятие условного прохода.

Согласно ГОСТу 28338-89 нужно обозначать буквами DN и числовым значением, которое выбирается из стандартного ряда.

Ранее применялось обозначение: Dy – Условный проход

Все ГОСТы, упомянутые в тексе на момент написания статьи 01.02.2018г – действующие

Обозначение канализационных колодцев на местности – что показывают цифры, буквы и цвет?

Во время строительства канализационных колодцев работники коммунальных служб пытаются оставить определенную информацию о них на стенах или с помощью специальных табличек.

Надписи можно увидеть почти на каждом доме. Они стали такими обычными, что их никто не замечает. Обозначение канализационных колодцев на местности имеет несколько вариантов.

Пример обозначения на фасаде здания

Обозначения канализационных колодцев производиться на стенах или специальных табличках. Маркировка делается для того, чтобы коммунальные службы смогли беспрепятственно отыскать люк при любых погодных условиях.

Маркировка безопасности

Обозначение канализационных колодцев на табличках имеет свои особенности. Цвет указателя сигнализирует о типах опасности емкости.

Самыми безопасными считаются синие и белые фоны надписей. Они показывают, что канализация и водопровод находятся совсем рядом.

Красные таблички обозначают опасные устройства. Кроме того, пожарные гидранты указываются также на красных пластинах. По стандартам цифры на светлых табличках должны наноситься черным цветом. Оттенок букв значения не имеет. Верхние цифры показывают расстояние от стены по оси назад. Нижние цифры обозначают расстояние смещения люка от главной оси.

Расшифровку смотрите ниже

Если расшифровать картинку выше, то можно понять, что от стены необходимо отойти на 5,5 метров и тут же повернуть направо на 0,5 метра. Расстояние до люка обозначается цифрами возле буквы «Т».

На стенах можно встретить таблички зеленого цвета. Они обозначают газопроводные люки или «кОверы». Цифры на указатели указываются в сантиметрах.

Рассмотрим буквенные обозначения канализационных колодцев

Виды канализационных колодцев на табличках имеют определенные сокращения:

  1. линейный колодец – «КЛ»;
  2. смотровой – «С»;
  3. накопительный – «КН»;
  4. дождеприемный колодец – «Д»;
  5. поворотный колодец – «КП»;
  6. контрольный – «К»;
  7. типовой перепадной – «ТПК»;
  8. шахта – «Ш»;
  9. буровая скважина – «БС»;
  10. кабельный смотровой колодец – «КСК».

Кроме того, на табличках и люках существуют буквенные обозначения, которые описывают вид канализации. Буква «В» означает водопровод, «К» указывает на канализацию, а «Д» обозначает люк от дождевой канализации.

Примеры других маркировок

Обозначение канализационных колодцев на местности является очень полезной и необходимой мерой. Она позволяет при любом случае быстро найти канализационный люк.

К сожалению, таблички часто закрашивают владельцы домов, что препятствует качественной работе коммунальных служб. Не делайте этого.

Хорошего вам дня.

Маркировка коммуникаций различными приспособлениями

В том случае, когда содержимое коммуникаций носит особенно агрессивный характер, на них наносят предупредительные кольца одним из трех цветов: красный цвет соответствует легковоспламеняемости, огнеопасности и взрывоопасности; желтый цвет — опасности и вредности (ядовитость, радиоактивность, способность вызвать различного вида ожоги и др.); зеленый цвет с белой каймой соответствует безопасности внутреннего содержимого. Ширина колец, расстояние между ними, способы нанесения стандартизируются ГОСТ 14202-69.

Разметка сетей возможна с помощью наклеек. В том случае, когда наклейка содержит текст, он выполняется четко различимым шрифтом, без лишней символики, слов, аббревиатуры, максимально доступным слогом. Шрифты соответствуют ГОСТ 10807-78.

Наклейки выполняются также в виде стрелок, показывающих направление потока субстанции внутри трубы. Стрелки также стандартизированы относительно размеров

Обозначение на стрелках носит дифференцированный характер: «легковоспламеняющиеся вещества», «взрыво- и пожароопасно», «ядовитые вещества», «коррозийные вещества», «радиоактивные вещества», «внимание — опасность!», «пожароопасно — окислитель», «аллергические вещества». Цвет стрелок, как и надписей, наносят черным или белым цветом, для достижения наибольшего контраста по отношению к основному покрытию трубы. При особо опасном компоненте коммуникаций наклейки выполняются в виде предупреждающих знаков (дополнительно к цветовым кольцам)

Знаки имеют треугольную форму с черным изображением на желтом фоне

При особо опасном компоненте коммуникаций наклейки выполняются в виде предупреждающих знаков (дополнительно к цветовым кольцам). Знаки имеют треугольную форму с черным изображением на желтом фоне.

Важно! В водопроводных сетях с горячей водой и в случае транспортировки этилированного бензина надписи должны быть белыми. Если содержимое трубопровода может повредить цветовое обозначение, изменить его оттенок, в качестве дополнительной маркировки применяют специальные щитки, носящие информативный характер цифрового и буквенного характера. Требования, предъявляемые к графике щитков, идентичны требованиям наклеек

Размерные характеристики щитков соответствуют характеристикам стрелок. Маркировочные щитки должны располагаться в хорошо видимых местах, при необходимости подсвечиваются искусственным освещением без помех для рассмотрения обслуживающим персоналом

Требования, предъявляемые к графике щитков, идентичны требованиям наклеек. Размерные характеристики щитков соответствуют характеристикам стрелок. Маркировочные щитки должны располагаться в хорошо видимых местах, при необходимости подсвечиваются искусственным освещением без помех для рассмотрения обслуживающим персоналом

Если содержимое трубопровода может повредить цветовое обозначение, изменить его оттенок, в качестве дополнительной маркировки применяют специальные щитки, носящие информативный характер цифрового и буквенного характера. Требования, предъявляемые к графике щитков, идентичны требованиям наклеек. Размерные характеристики щитков соответствуют характеристикам стрелок. Маркировочные щитки должны располагаться в хорошо видимых местах, при необходимости подсвечиваются искусственным освещением без помех для рассмотрения обслуживающим персоналом.

Указание номинального диаметра в зависимости от типа трубы

С указанием условного прохода для трубопроводной арматуры всё предельно просто. Указывается округлённый внутренний диаметр, например, так: DN20, но иногда может встречаться устаревшее обозначение: Ду20, или Dy20, по ранее действующему СЭВ 254-76.

Но вот с указанием для разных видов металлических и пластиковых труб, не всё так просто, и часто происходит путаница, связанная с неправильным указанием или неопределенностью, какой указан диаметр внешний или внутренний (условный проход).

И возникает вопрос, как правильно указывается диаметр трубы? Далее приведены примеры правильного обозначения для некоторых видов трубопроводов.

Обозначение водогазопроводной трубы (Труба ВГП)

К водогазопроводным трубам (ВГП) относятся металлические сварные изделия, изготовленные из стали по ГОСТу 1050 и ГОСТу 380, а также другими утверждёнными регламентами. Применяются:

  • В системах отопления зданий;
  • Различных видах водопроводов;
  • В конструкциях газопроводных систем и газопроводов;

Пример обозначений

Стальная труба, выпущенная по ГОСТу 3262-75, с условным проходом 32 миллиметра, и толщиной стенки 3,2 миллиметра.

То же самое только с муфтой.

Стальная ВГП с резьбой, цинковым покрытием, мерной длины. И так далее.

Обозначение электросварных прямошовных труб

Прямошовные электросварные производятся из низколегированных или углеродистых видов стали. Применяются для изготовления трубопроводов различного применения.

Пример обозначения

Стальная труба, выпущенная по ГОСТу 10704-91, с наружным диаметром 70.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (5000мм), II класс (точность изготовления по длине), из стали «СтЗсп» выпущенная по группе «В» ГОСТу 10705-80.

Указание диаметра бесшовных стальных труб

Стальные бесшовные трубы изготавливаются из легированных или углеродистых видов стали. Отсутствие швов повышает стойкость трубопровода к различным физическим воздействиям, таким как рабочая температура и номинальное давление.

Пример обозначения

Стальная труба, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 60.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (6000мм), повышенной точности изготовления, сталь марки 40Х, выпущенная по группе «В».

Немерной длины, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 95.0 миллиметров и внутренним диаметром 76.0 миллиметров, сталь марки 10, выпущенная по группе «Б».

Указание диаметров пластиковых труб

Пластиковые трубы и различные фитинги производятся из термопластов следующих видов:

Применяются для изготовления труб отопления, водопроводов горячей и холодной воды по ГОСТу 32415-2013.

Пример обозначения пластиковых труб и фитингов

Изготовленная из НПВХ, с номинальным наружным диаметром 25.0 миллиметров, номинальная толщина стенки 2,3 миллиметра, номинальным давлением PN25.

Условное обозначение пластиковых фитингов:

Муфта, изготовленная из НПВХ, для соединения трубопроводов с DN 63.0 миллиметра, соответствует SDR 13,6, номинальное расчётное давление PN16.

Приложение Д (справочное)

Пример
выполнения спецификации установки системы

Поз.

Обозначение

Наименование

Кол.

Масса, ед. кг

Примечание

1К4

1К4.1

XXX

Насос центробежный грунтовый
ГрАТ 170/40/1-1,3 с электродвигателем А225М4, 1450 мин-1, 55 кВт

2

1310

1К4.2

XXX

Насос центробежный консольный

К50-32-125-С-УХЛ2 с
электродвигателем АИР80А2, 3000 мин-1, 1,5 кВт

1

1К4.3

XXX

Клапан (затвор) обратный
поворотный фланцевый 19ч16p
DN100

2

1К4.4

XXX

Задвижка параллельная с
выдвижным шпинделем 30ч6бр DN200

7

1К4.5

XXX

Задвижка параллельная с
выдвижным шпинделем 30ч6бр DN100

2

1К4.6

XXX

Клапан (вентиль) муфтовый
15кч18п DN40

4

1К4.7

XXX

Клапан обратный муфтовый
16кч11р DN40

1

Рисунок
Д.1

Примечание – В графе «Обозначение»
приводят обозначение основных документов на записываемые в спецификацию
оборудование и изделия или стандартов (технических условий) на них.

Ключевые
слова: система проектной документации для строительства, правила выполнения,
рабочая документация, системы водоснабжения и канализации, водопровод

Что содержит схема водопровода и канализации?

https://youtube.com/watch?v=TQ68VvBhrbI

При составлении проекта нужно учитывать массу различных моментов

Здесь, как правило, указываются не только схемы расположения различных узлов, труб, задвижек и уловителей, но и немалое количество иной важной для исполнителей информации. Она необходима для того, чтобы мастерам было проще и удобнее читать чертежи

Здесь применяются условные обозначения, но в основном в буквенно-цифровом варианте.

В проектной документации должен присутствовать план разводки коммуникаций, а именно системы подачи горячего, холодного водоснабжения и канализации. Указываются данные таблицы колодцев, спецификация проекта и множество другой информации, которая может быть полезна во время выполнения запланированных работ. Только при правильном составлении всех документов можно быть уверенным в том, что система будет функционировать корректно и не доставит неудобств людям, которые будут жить в проектируемом здании. Справиться с этой задачей без определенных знаний и опыта будет невозможно, поэтому, если есть сомнения в собственных силах, стоит поручить эту работу профессионалам.

Информацию об обозначении канализационной системы и водоснабжения принято вносить в проектные документы при помощи буквенно-цифровых условных обозначений. Они являются общими для всех схем и чертежей трубопроводов сантехнических сетей.

Общее обозначение водопровода отмечается, как В0, трубы для хозяйственно-питьевой воды будут прописаны, как В1. Если на схеме отмечается водопровод для противопожарной системы, то указывается В2, а вода для производственных нужд подается по трубе В4.

Таким образом, все, что имеет отметку «В», относится к системе водоснабжения. Канализационный знак отмечается при помощи буквы «К». Если на схеме нужно обозначить бытовую систему водоотведения, будет указано К1. Для дождевой канализации применяется условное обозначение К2. Для создания системы водоотведения в промышленном помещении будет использована отметка К3.

Все цифровые, буквенные и графические символы должны применяться правильно. Не допускается использование в чертежах водоснабжения и канализации тех элементов, которые не регламентированы ГОСТом и СНиПом. Нужно помнить, что при помощи соответствующих знаков создается формула, по которой дальше работают исполнители. Если прописать схему и составить чертеж неправильно, то это может привести к чрезмерно быстрому износу сети, частым поломкам либо и вовсе сделать здание непригодным для жизни людей. Правильные символы и условные обозначения гарантируют, что исполнитель прочитает документ так, как положено, а от этого во многом зависит качество строительных и монтажных работ. При соблюдении всех требований ГОСТа можно разработать эффективную канализацию и систему водоснабжения, что будет гарантией их долгой и бесперебойной работы.

Инженерные сети при топосъёмке

Главная задача геодезистов при проведении съёмки – определение расположения и нанесения на топографическую карту внутренних и наружных инженерных сетей, линейных элементов.

Объектом поисковых работ и топосъёмки могут быть подземные или надземные коммуникации. Если необходимо обновить план с учётом рельефа местности или составить новую документацию, нужно изучить материалы из архива и существующую геологию участка.

При проведении топографической съёмки важно согласовать нюансы и получить разрешения с указанием схем, технических данных, проектируемых планов линейных сооружений, профилей трасс. Затем проводят сбор данных тахеометром и GPS-устройством и выполняют камеральную обработку информации

На топографическом плане отмечают необходимые особенности рельефа, элементы канализации и водоснабжения

Затем проводят сбор данных тахеометром и GPS-устройством и выполняют камеральную обработку информации. На топографическом плане отмечают необходимые особенности рельефа, элементы канализации и водоснабжения.

Особенности графических изображений на схеме

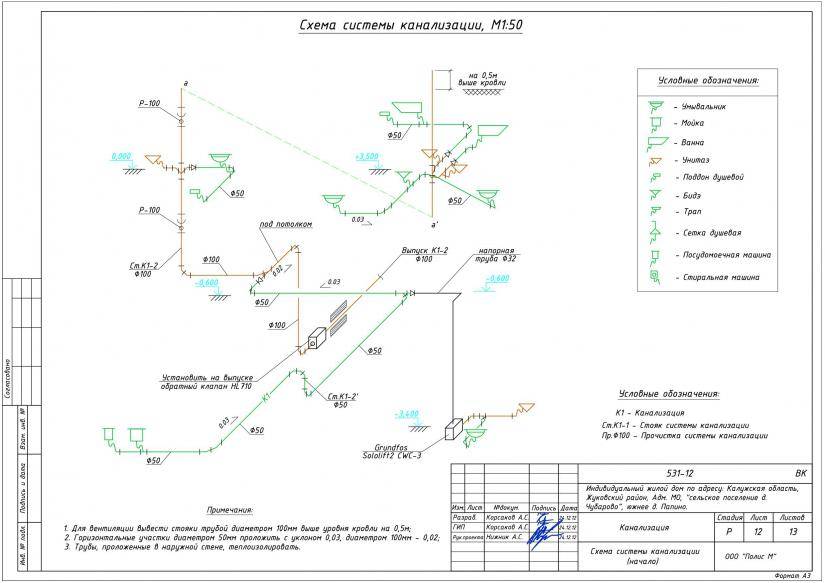

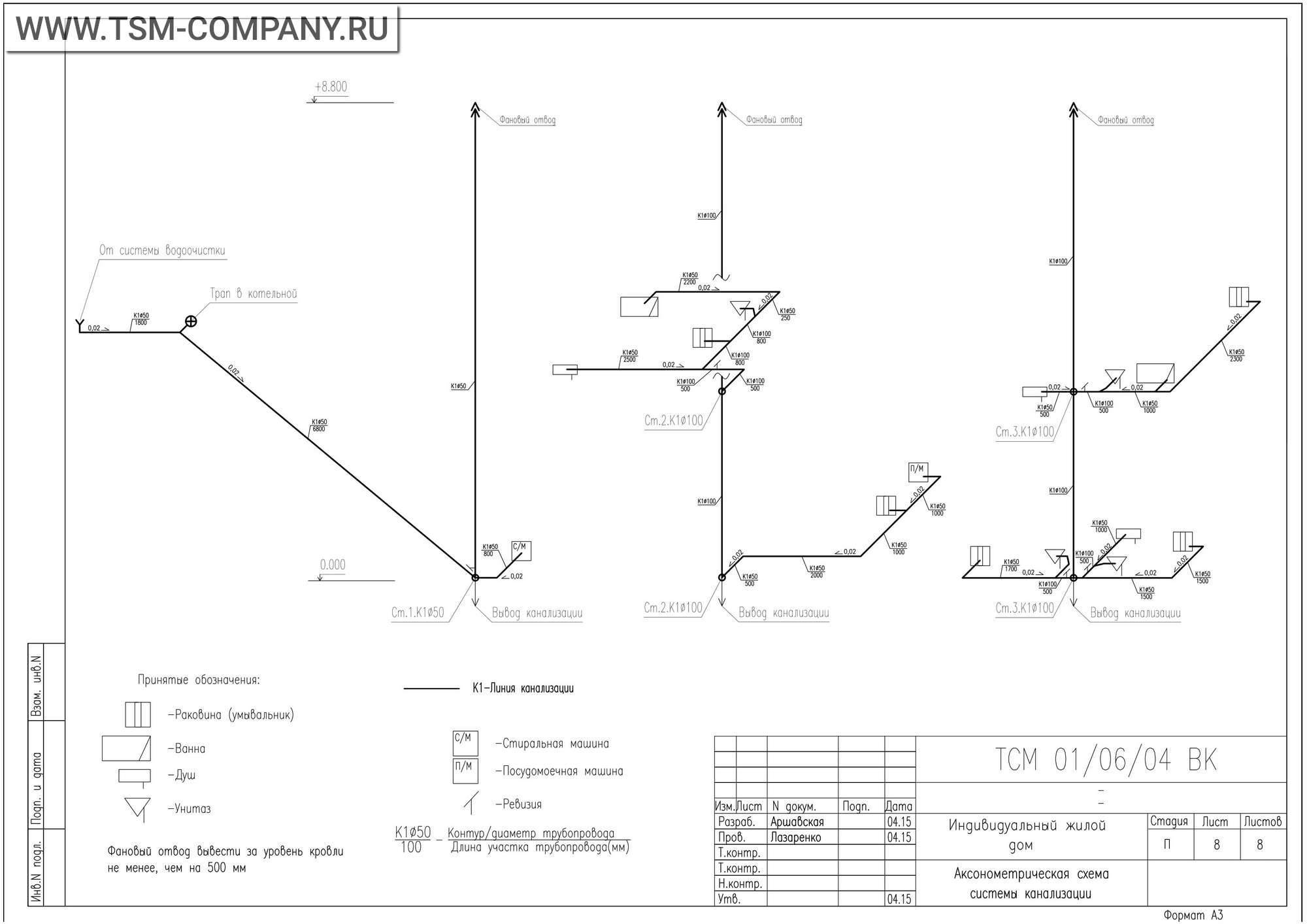

Чтобы грамотно спроектировать коммуникационные системы, составляют первые наброски, предварительную схему. Все здания делятся на несколько типов, каждый из них имеет определенную специфику оформления чертежей. Также при проектировании учитывается много других факторов:

  • технические характеристики и особенности строения,
  • местоположение и географические свойства местности,
  • количество сооружений, к которым нужно подвести коммуникации,
  • откуда будут выходить отходы.

Нюансов много, поэтому на начальном этапе проект разрабатывается схематически и лишь после всех утверждений начинает реализовываться должным образом.

Применяя условные обозначения, инженер фиксирует места ввода и вывода коммуникаций и месторасположение сантехники. С учетом типа сооружения чертежи могут быть растянутыми и компактными. Если проект составляют перед началом стройки, все объекты коммуникации удается разместить в близости друг от друга, это упрощает не только процесс монтажа, но и обслуживания, ремонта в будущем.

Когда речь идет о монтаже систем коммуникации в уже отстроенном доме, существует множество препятствий, из-за которых коммуникационные сети приходится размещать вдали друг от друга. Это в обязательном порядке должно быть освидетельствовано в проектировочной документации.

Указание номинального диаметра в зависимости от типа трубы

С указанием условного прохода для трубопроводной арматуры всё предельно просто. Указывается округлённый внутренний диаметр, например, так: DN20, но иногда может встречаться устаревшее обозначение: Ду20, или Dy20, по ранее действующему СЭВ 254-76.

Но вот с указанием для разных видов металлических и пластиковых труб, не всё так просто, и часто происходит путаница, связанная с неправильным указанием или неопределенностью, какой указан диаметр внешний или внутренний (условный проход).

И возникает вопрос, как правильно указывается диаметр трубы? Далее приведены примеры правильного обозначения для некоторых видов трубопроводов.

Обозначение водогазопроводной трубы (Труба ВГП)

К водогазопроводным трубам (ВГП) относятся металлические сварные изделия, изготовленные из стали по ГОСТу 1050 и ГОСТу 380, а также другими утверждёнными регламентами. Применяются:

  • В системах отопления зданий;
  • Различных видах водопроводов;
  • В конструкциях газопроводных систем и газопроводов;

Пример обозначений

Стальная труба, выпущенная по ГОСТу 3262-75, с условным проходом 32 миллиметра, и толщиной стенки 3,2 миллиметра.

То же самое только с муфтой.

Стальная ВГП с резьбой, цинковым покрытием, мерной длины. И так далее.

Обозначение электросварных прямошовных труб

Прямошовные электросварные производятся из низколегированных или углеродистых видов стали. Применяются для изготовления трубопроводов различного применения.

Пример обозначения

Стальная труба, выпущенная по ГОСТу 10704-91, с наружным диаметром 70.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (5000мм), II класс (точность изготовления по длине), из стали «СтЗсп» выпущенная по группе «В» ГОСТу 10705-80.

Указание диаметра бесшовных стальных труб

Стальные бесшовные трубы изготавливаются из легированных или углеродистых видов стали. Отсутствие швов повышает стойкость трубопровода к различным физическим воздействиям, таким как рабочая температура и номинальное давление.

Пример обозначения

Стальная труба, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 60.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (6000мм), повышенной точности изготовления, сталь марки 40Х, выпущенная по группе «В».

Немерной длины, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 95.0 миллиметров и внутренним диаметром 76.0 миллиметров, сталь марки 10, выпущенная по группе «Б».

Указание диаметров пластиковых труб

Пластиковые трубы и различные фитинги производятся из термопластов следующих видов:

Применяются для изготовления труб отопления, водопроводов горячей и холодной воды по ГОСТу 32415-2013.

Пример обозначения пластиковых труб и фитингов

Изготовленная из НПВХ, с номинальным наружным диаметром 25.0 миллиметров, номинальная толщина стенки 2,3 миллиметра, номинальным давлением PN25.

Условное обозначение пластиковых фитингов:

Муфта, изготовленная из НПВХ, для соединения трубопроводов с DN 63.0 миллиметра, соответствует SDR 13,6, номинальное расчётное давление PN16.

Свойства жидкости

Жидкостями называют те вещества, которые находятся в жидком агрегатном состоянии. Оно, в свою очередь, является промежуточным между агрегатным состоянием твердым и газообразным. Жидкость имеет также такое свойство, которое не встречается более ни у одного другого агрегатного состояния: она способна под воздействием касательных механических напряжений менять свою форму в практически неограниченных пределах. При этом механические напряжения могут быть очень малыми, а объем жидкости остается неизменным.

Еще одним важнейшим свойством, присущим всем жидкостям, является поверхностное натяжение. Его нет ни у газов, ни у твердых тел, а объясняется оно следующими причинами: из-за того, что баланс действующих на молекулы поверхности сил нарушается, появляется определенная новая, направленная внутрь вещества результирующая сила. Именно этим и объясняется то обстоятельство, что поверхность жидкости всегда «натянута». Если рассматривать эту ситуацию с точки зрения физики, то можно утверждать, что поверхностным натяжением является ни, что иное, как та сила, благодаря которой молекулы жидкости не перемещаются с ее поверхности в глубинные слои. Именно сила поверхностного натяжения объясняет форму падающих капель любой жидкости.

Техническое черчение

Уклоном прямой ВС относительно прямой AB (фиг. 57, а) называется отношение:

i=AC/AB=tga

Конусностью называется отношение разности диаметров двух попе­речных сечений конуса к расстоянию между ними (фиг. 57,б)

k=(D-d)/l=2tga

k = 2i

Уклон и конусность могут быть указаны: а) в градусах; б) дробью простой, в виде отношения двух чисел или десятичной; в) в процентах.

Например: конусность, выраженная в градусах — 11°25’16»; отношением — 1:5; дробью —0,2; в процентах — 20%, и соответственно этому уклон в градусах — 5°42’38»; отношением — 1:10; дробью—0,1; в процентах — 10%.

Для конусов, применяемых в машиностроении, OCT/BKC 7652 устанавливает следующий ряд нормальных конусностей — 1 :3; 1 :5; 1 :8; 1 : 10; 1 :15; 1:20; 1 :30; 1:50; 1 :100; 1:200, а также 30, 45, 60, 75, 90 и 120°.

Допускаются в особых случаях также конусности 1:1,5; 1:7; 1:12 и 110°.

Если требуется через точку Л, лежащую на прямой AB (фиг. 57, в), провести прямую с уклоном i=l:n относительно AB, надо отложить от точки А по направлению данной прямой n произвольных единиц; в конце полученного отрезка AB восстановить перпендикуляр ЕС длиной в одну такую же единицу. Гипотенуза AС построенного прямоугольного треугольника определяет искомую прямую.

Для проведения прямой заданного уклона l:n через точку M, не лежащую на данной прямой AB, можно поступать двояко (фиг. 58):

1) построить в стороне прямоугольный треугольник KLN (или KLN1) с отношением катетов l:n, причём катет KL ll AB; затем через точку M провести искомую прямую MD (или MD1) параллельно гипотенузе вспомогательного треугольника KN (или LN1);

2) опустить из точки M перпендикуляр ME на прямую AВ и при­нять его за единицу. По направлению прямой AB влево или вправо от точки E отложить n таких же отрезков; гипотенузы DM или MD1 по­строенных таким образом прямоугольных треугольников являются иско­мыми прямыми.

8 Эскизные чертежи общих видов нетиповых изделий

8.1
Эскизные чертежи общих видов нетиповых изделий (далее – эскизные чертежи)
выполняют по ГОСТ
21.114 с учетом требований настоящего стандарта.

8.2
Эскизные чертежи разрабатывают на несложные в изготовлении нетиповые изделия
(конструкции, устройства, монтажные блоки (кроме оборудования индивидуального
изготовления), конструкции креплений трубопроводов и др.) при отсутствии их
серийного производства, типовой документации, стандартов или других документов
на эти изделия.

8.3
Эскизные чертежи выполняют в масштабах в соответствии с таблицей 1.

8.4
Эскизному чертежу присваивают самостоятельное обозначение, состоящее из
обозначения основного комплекта рабочих чертежей по ГОСТ 21.101 и, через точку,
шифра «Н» и порядкового номера эскизного чертежа в пределах данного основного
комплекта.

Пример –
2345-11-ВК.Н1, 2345-11-ВК.Н2

8.5
Эскизный (групповой эскизный) чертеж определяет исходную конструкцию нетипового
изделия, содержит упрощенное изображение, основные параметры и технические
требования к изделию в объеме исходных данных (задания), необходимых для
разработки конструкторской документации.

Объем
исходных данных, необходимых для разработки конструкторской документации
нетипового изделия, устанавливает разработчик эскизного чертежа в соответствии
с требованиями ГОСТ
21.114.

8.6
В наименовании нетипового изделия указывают также буквенно-цифровое обозначение
в пределах каждого вида нетипового изделия. В наименование изделия, как
правило, не включают сведения о назначении изделия и его местоположении.

Пример Бак Б1, Бак
Б2

8.7
Наименования составных частей нетипового изделия на эскизном чертеже указывают
на полках линий-выносок или в спецификации, размещаемой, как правило, на том же
листе, что и изображение изделия. На полках линий-выносок в этом случае
указывают номера позиций составных частей нетипового изделия, включенных в
спецификацию.

Спецификацию
выполняют по форме 7 ГОСТ
21.101. Графу «Масса, ед. кг», как правило, не заполняют.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
