Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делаетсяиз полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из нашихдля расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Технология

Железобетонные обоймы.
Сущность данного метода заключается в создании тонкой (от 40 мм до 120 мм) плиты, которая охватывает по периметру укрепляемую деталь. При необходимости в конфигурации опалубки для обоймы учитываются четверти проемов для дальнейшего восстановления. Основным конструктивным недостатком этой технологии является увеличение нагрузки на основание нуждающегося в укреплении элемента.

Изготовление железобетонных обойм для усиления стен включает в себя следующие этапы:

• Создание арматурного каркаса.
  Для этого на кладке при помощи специальных креплений фиксируется сетка из продольных прутьев (А240-А400/AI, AII, AIII классов) и поперечных прутьев (А240/AI класса).
• Заливка.
  Для этого используются бетонные мелкозернистые смеси (от 10 класса и выше), из которой формируется сама обойма. В зависимости от толщины конструкции ее либо заливают сразу и дают застыть, после чего облицовывают поверхность слоем штукатурки, либо после заливки окружают дополнительной опалубкой с отверстиями для инъекционных каналов и заполняют площадь монолитным бетонным составом.

Стальные обоймы.
Сущность данной технологии заключается в изготовлении сетки из металлопроката, сопряженной со стеной. С помощью такой конструкции выполняется усиление стен, оконных и дверных проемов и т.д. При необходимости укрепления отверстий в перегородках используются швеллера, для самих плоскостей требуются профильные уголки и соответствующие арматурные прутья. Практически единственным конструктивным недостатком данного метода является вероятность образования мостиков холода на наружных стенах здания, что требует организации их дополнительной теплоизоляции.

Изготовление стальных обойм включает в себя следующие этапы:

• Монтаж уголков по периметру укрепляемого участка
• Сборка металлических полос
• Установка остальных продольных элементов, размеры которых определяются в соответствии с высотой укрепляемого фрагмента
• Монтаж металлической сетки на получившемся каркасе
• Заливка цементным раствором слоя не менее 3 см в толщину для защиты металлических деталей от коррозии

Любой из перечисленных методов обеспечивает достаточное усиление стен для эффективного сопротивления действующим деформациям, статичным нагрузкам и иным негативным факторам

Однако необходимо учитывать важность корректного проведения всех этапов монтажных работ и полноту их выполнения, в ходе которых должны быть восстановлены все поврежденные участки. Квалифицированные специалисты компании ЭКОСИСТЕМА оказывают полный комплекс услуг по укреплению наружных и внутренних стен зданий любого типа, включая сложные дизайнерские проекты

Мы сотрудничаем как с физическими, так и с юридическими лицами, а также принимаем муниципальные заказы.

Для уточнения подробностей свяжитесь с нами по телефону или электронной почте.

Любое здание, независимо от того, жилое оно или заброшенное, подвергается постепенному разрушению. Деформируются стены, фундамент, сам кирпич. Основанием для подобных проявлений могут стать ошибки строителей при возведении конструкции, неправильная эксплуатация здания, низкие показатели проектировочных работ. Своевременная ликвидация таких последствий вернет зданию прежний облик и продлит срок его использования. Помочь в такой ситуации может усиление кирпичных стен.

Деформация кирпичной стены требует усиления. С помощью усиления кладки можно полностью восстановить несущую способность стены.

А почему нарушается целостность кирпичной кладки? На это может влиять:

1. Неоднородность состава почвы под зданием.
2. Повышенная нагрузка на фундамент и несущие элементы.
3. Неимение между частями конструкции деформационных швов.
4. Неравномерность нагрузки на грунтовое основание.
5. Проседание фундамента.

Возможные ошибки и сложности процесса

Монтаж армопояса из кирпича на газобетонные стены — очень ответственный этап, любая ошибка, допущенная в процессе производства, приведет к негативным последствиям для конструкции дома вплоть до его разрушения.

Основные ошибки которые приводят к нарушению прочности армированных слоев на стенах из газобетона:

• неправильно выполненная структура, нарушена непрерывность и замкнутость пояса по всему периметру;

• выбран вариант кирпичного армопояса, для многоэтажного дома или установленного в сейсмическом районе или на слабых грунтах, когда по нормативам требуется установка бетонного монолитного пояса;
• армосетка из черного металла не была предварительно окрашена и не закрыта раствором полностью, из-за чего быстро разрушилась в результате коррозионных процессов;
• была установлена арматура разного сечения;
• нарушение очередности установки сетки-матрицы на кирпичных рядах;
• сетка в процессе монтажа не была закреплена вязальной проволокой.

Схема армопояса под мауэрлат

Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.

Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона

Особое внимание уделите выравниванию опалубки по всем плоскостям

Для армопояса рекомендуется применять густой бетон марки М300, с последующим уплотнением вибратором. Заливка должна производится непрерывно, за один раз.

Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

Очень советуем посмотреть видеоролик от самостройщика Константина, который в данной серии занимается армопоясом, приятного просмотра.

Разновидности армирования

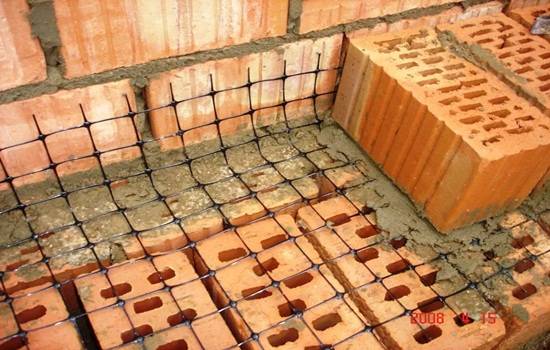

Армирование кирпичных стен и перегородок выполняется разными способами, зависящими от направленности нагрузок и их величин. Арматура, равномерно расположенная в стенах, препятствует точечным нагрузкам, выравнивает усилия. Таким образом компенсируется хрупкость кирпича и связующего раствора, повышаются несущие способности здания.

Поперечное

Процесс укрепления выполняется армирующей сеткой, препятствующей разрушениям и повышающей эксплуатационный ресурс.

Способ применяется для располагаемых под уклоном арочных сооружений, выполняется металлической сеткой или рифлеными арматурными прутьями. Арматуру с заданным интервалом закладывают в кирпичный ряд, дополнительно заливают растворной смесью высотой до двух миллиметров. Многих интересует вопрос, через сколько рядов кирпичей армируют кладку. Если используется материал стандартных размеров, то армирование выполняют через каждые четыре ряда.

Сетка для поперечного армирования может иметь квадратные, прямоугольные или зигзагообразные ячейки. Укладку ее выполняют после каждого пятого ряда. Если кирпич толще стандартного образца, армирование разрешается выполнять после укладки четвертого кирпичного слоя. На наружной поверхности рекомендуется оставлять проволочные кончики длиной в два – три миллиметра, чтобы удобней было контролировать правильность укладки сетчатого материала.

Стержневое

Для его выполнения используют зигзагообразную либо прямую металлическую проволоку, изготовленную по технологии, аналогичной сетке. Расстояние между зигзагами не должно превышать десяти сантиметров, укладка выполняется после третьего – пятого ряда

.

Алгоритм действий выглядит следующим образом:

• на удалении трех – двенадцати сантиметров устанавливаются ровные стержни, располагаемые параллельно;
• под прямым углом к ним размещается арматура диаметром три – восемь миллиметров, вдавливается в кладочную смесь на пару сантиметров;
• такую операцию повторяют после каждого третьего ряда.

Если необходимо увеличить показатель прочности, круглые прутья заменяются металлическими полосками.

Продольное

Этот вариант армирования проводится с любой из сторон стены горизонтально либо вертикально, с учетом расположения.

Роль усиливающих элементов продольного армирования выполняют стальные стержни, промежуток между которыми для наружного усиления не превышает пятнадцатикратного сечения арматуры, для внутреннего – двадцатипятикратного.

Горизонтальным усилением упрочняется продольная конструкция, для чего используют арматурные прутья и проволоку, уголок, полосы, предварительно обработанные составом, защищающим от коррозии.

Вертикальный вариант армирования предполагает размещение арматуры в кладку вдоль стен объекта, для чего применяются стержни сечением 1.5 – 3 см.

Зачем нужен армопояс из кирпича?

Армопояс из кирпича – это специальная конструкция, которая используется при строительстве дома из керамзитобетонных блоков или газобетона. Армопояс является неотъемлемой частью стен и перекрытий в таком доме, и его устройство необходимо для обеспечения прочности и надежности здания.

Армопояс представляет собой горизонтальную конструкцию, которая выполняется на определенной высоте от фундамента и проходит вокруг всего здания. Он может быть выполнен из кирпича или бетона и армирован металлической арматурой, что придает ему дополнительную прочность.

Толщина армопояса в доме из керамзитобетонных блоков или газобетона может варьировать в зависимости от проекта, но обычно она составляет около 20-30 см. Армопояс располагается по всему периметру здания и служит для укрепления стен и совместного сцепления его элементов.

Почему армопояс для керамзитобетонных блоков нужен в доме?

• Обеспечение прочности конструкции. Армопояс является одним из основных элементов, которые обеспечивают прочность и надежность здания. Он позволяет сделать стены и перекрытия более устойчивыми к нагрузкам и воздействию внешних факторов.
• Укрепление керамзитобетонных блоков. Керамзитобетонные блоки являются легкими и в то же время прочными материалами, но они нуждаются в дополнительной укрепляющей конструкции. Армопояс позволяет сделать кладку более прочной и стабильной.
• Совместное сцепление элементов здания. Армопояс является своеобразным стыком между стенами и перекрытиями, обеспечивая их надежное сцепление и предотвращая появление трещин и деформаций в конструкции.

Как сделать армопояс своими руками?

Для изготовления армопояса в доме из керамзитобетонных блоков или газобетона необходимо иметь следующие материалы и инструменты:

• Кирпич или бетонные блоки;
• Арматурный прокат;
• Связующий материал (цемент, раствор);
• Опалубка;
• Инструменты для кладки и армирования.

Процесс устройства армопояса в доме из керамзитобетонных блоков или газобетона включает следующие шаги:

1. Подготовка фундамента и опалубки;
2. Укладка первого ряда кирпича или блоков;
3. Укладка арматуры и армирование;
4. Укладка последующих рядов кирпича или блоков с применением связующего материала;
5. Затирка швов и укрепление арматуры;
6. Окончательное высыхание и закрепление армопояса.

Важно помнить, что выполнение армопояса требует определенных навыков и знаний, поэтому при отсутствии опыта рекомендуется обратиться к опытным специалистам или изучить специальную литературу и обучающие видеоматериалы. Сделать армопояс своими руками возможно, но только при соблюдении всех требований и правил строительства

Важно также учесть особенности конкретного проекта и обращаться к профессионалам для получения консультации и рекомендаций

Сделать армопояс своими руками возможно, но только при соблюдении всех требований и правил строительства

Важно также учесть особенности конкретного проекта и обращаться к профессионалам для получения консультации и рекомендаций

Ошибки при возведении

К нарушениям технологии относят:

• Экономию на арматуре, а именно – использование прутьев с сечением менее 8 мм2, отсутствие нахлеста на стыках и

• Отсутствие утепляющей или изолирующей прослойки, смещенной к наружному краю, что в свою очередь приводит к образованию «мостиков холода» и накоплению граничащими с армопоясом блоками конденсата. При внешнем утеплении фасада эта проблема проявляется меньше, но игнорировать ее нельзя. На практике это означает что при определении ширины армопояса и потребности в его утеплении нужно заранее знать каким способом будет отделываться фасад.

Технология продольного армирования

В продольной плоскости армирование осуществляют с внешней стороны здания или внутренней. Оно бывает горизонтальным или вертикальным, зависит от места расположения. В качестве упрочняющих элементов применяются стержни. Интервал между ними при наружном армировании не должен превышать в 15 раз сечение арматуры, для внутреннего варианта – 25.

Горизонтальный тип упрочняет всю продольную конструкцию, связывает на одном уровне вертикальные стержни.

Горизонтальные элементы арматуры – не только стальная арматура и проволока, а также полосы и уголки, сечения которых связаны с размерами вертикально установленной арматуры. Защита контуров усиления от природных факторов производится окрашиванием и покрытием раствором. Для внешнего расположения допускается слой толщиной до 12 мм. Если объект эксплуатируют при увеличенной влажности, используется слой цементного раствора толщиной 3 см.

Армирование поперечного типа осуществляется путем наложения армирующих элементов на поверхность слоев кирпича для повышения ее прочности на сжатие и изгиб

В вертикальном варианте арматура располагается вдоль вертикальных стен здания и помещается в кирпичную кладку. Используются стержни диаметром до 15 мм. Для крупных объектов размер сечения увеличен до 30 мм. Для связки горизонтальной плоскости может применяться стальной угловой профиль.

Усиление стен гридерами: особенности и преимущества технологии

Усиление кирпичных стен – это процесс, направленный на повышение прочности и устойчивости стенного конструктива. Одним из эффективных методов усиления является использование гридеров (стержней или арматурных решеток), которые позволяют увеличить несущую способность стен и улучшить их жесткость.

Основные преимущества использования гридеров для усиления стен:

Повышение несущей способности: гридеры, размещенные внутри стен, способны значительно увеличить их несущую способность. Это особенно актуально в случаях, когда требуется усилить стены под действием внешних нагрузок, например, при реконструкции здания для увеличения числа этажей.

Улучшение жесткости конструкции: гридеры способны значительно увеличить жесткость стен, что позволяет снизить вероятность возникновения трещин и деформаций

Это особенно важно в случаях, когда стены испытывают динамические нагрузки, например, от землетрясений или ветровых нагрузок.

Улучшение устойчивости к деформациям: использование гридеров позволяет значительно увеличить устойчивость стен к деформациям, таким как провисания или отклонения. Это особенно актуально в случаях, когда стены находятся в условиях повышенных нагрузок или подвержены повреждениям.

Возможность распределения нагрузки: гридеры равномерно распределяют нагрузку по всей площади стены, что позволяет снизить концентрацию напряжений в отдельных участках

Это особенно важно при наличии неравномерной нагрузки или при неоднородности качества материала стен.

Особенности технологии усиления стен гридерами:

• Подбор оптимальной конструкции: перед усилением кирпичных стен гридерами необходимо провести тщательный расчет нагрузок и выбрать соответствующую конструкцию гридеров. Размеры гридеров, их расположение и количество должны быть рассчитаны с учетом конкретных условий и требований.
• Произведение отверстий: перед установкой гридеров необходимо произвести отверстия в стенах. Для этого часто используются специальные перфораторы или буронабивные машины. Отверстия должны быть выполнены точно по расчетным размерам и обеспечивать надежное крепление гридеров.
• Монтаж гридеров: гридеры устанавливаются в произведенные отверстия и крепятся с использованием специальных анкерных креплений или крепежных элементов. Гридеры могут быть выполнены из различных материалов, например, из стальных или арматурных прутков.
• Армирование стен: после установки гридеров в стены производится армирование. Это может включать в себя установку дополнительной арматуры, заполнение гридеров бетоном или применение специальных арматурных решеток.
• Заливка швов: после завершения усиления гридерами необходимо произвести заливку швов. Это позволяет создать монолитную конструкцию и обеспечить надежное соединение между стенами и гридерами.

Усиление стен гридерами является эффективным способом повышения прочности и устойчивости кирпичных стен. При правильном применении и выполнении технологических операций этот метод позволяет значительно улучшить несущие свойства стен и обеспечить их долговечность.

Методы борьбы с деформациями кирпичных кладок

Предотвращение появления трещин и разрушений

«Дышащие» несущие стены с правильной перевязкой — отличный выбор.

Но часто приходится вносить изменение в существующее строение своими руками, а инструкция, полученная от соседа, не всегда соответствует действительности и приводит к успеху в результате.

Усиление проемов в кирпичных стенах — важное строительное мероприятие. Как правило, это типовое решение, которое выполняется по отработанной схеме

Усиление проема в кирпичной стене необходимо, чтобы остальная кладка не посыпалась после того, как вы вырежете отверстие. Начинается усиление сверху.

После разметки проема, вверху отверстия необходимо проштробить специальные ниши, в которые надо будет вставить усиливающую перемычку из двух спаренных швеллеров.

В нишу на раствор вставляют швеллер.

С другой стороны стены вставляется ответный швеллер, после чего обе детали стягивают специальными стяжными шпильками сквозь металл и кирпич.

Швеллера стягивают шпильками.

Если применяется двойной силикатный кирпич М 150, то швеллера можно спрятать, используя специальные вставки:

Вставки, имитирующие белый кирпич, помогают спрятать металлические элементы.

Также данный способ можно использовать, если для строительства стены применялся и простой строительный кирпич из красной глины. (см. также статью Красный полнотелый кирпич: характеристики, выбор, советы)

Далее по намеченным линиям прорезают проем. Перед резкой и выбиванием части стены можно подпереть перекрытия для снятия части нагрузки.

Подпорные элементы для временного перераспределения нагрузок в конструкции.

После того, как проем прорезан, его можно усилить стальными уголками, которые устанавливают на раствор по углам проема и специальными стальными тяжами соединяют между собой, а также прикручивают к стене сквозь кирпич.

Проем, усиленный уголками и тяжами.

Также вместо уголков можно использовать швеллера, которые одевают на стену.

Часто после проема остаются простенки небольшой площади, которые требуют усиления, так как их несущая способность не соответствует нагрузке. Как и усиление кирпичных колонн, усиление простенков производят стальными обоймами.

Простенок, взятый в стальную обойму.

Для этого по углам колонны или простенка устанавливают уголки, которые стягивают стальными полосами, приваренными с двух сторон к уголкам. Получается своеобразная металлическая клетка или решетка, которая держит и усиливает конструкцию.

Также обоймы могут быть железобетонными и армированными растворными, применяться для усиления больших стен и целых зданий.

Борьба с существующими дефектами

Трещина с установленным маяком.

Если на стене трещины уже появились, тогда необходимо их устранить. Но тут есть проблема: трещина может находиться в процессе образования, и замазывание ничего не даст. Это происходит, если усадка дома еще не закончилась, или причина возникновения трещины не устранена.

Поэтому на стену устанавливают маяк, который показывает динамику изменения трещины: толщину, длину и т.д. Если в течение трех-четырех недель трещина не изменяет своих параметров, тогда можно приступать к ее устранению.

Для этого лучше использовать усиление кирпичной кладки инъектированием, при котором в полость трещины закачивают цементный или полимерцементной раствор специальным насосом.

Небольшие трещины можно просто зашпаклевать самостоятельно, затем покрыть обоями или штукатуркой (см. подробнее статью Внешняя и внутренняя декоративная штукатурка под кирпич).

Разновидности ремонта

Кирпичные стены периодически требуют ремонта. В зависимости от повреждений применяются разновидности ремонтных работ, направленные на повышение их надежности:

1. Шпаклевание небольших трещин. Предварительно трещина очищается от пыли и грязи, промывается водой. После чего заделывается специальным цементным раствором, в состав которого входит мелкий песок и цемент.
2. . Старый шов расчищается от раствора с помощью зубила или специального молотка. Специалисты приспособили для этого болгарку с кругом по бетону. Очищенный шов заполняется новым раствором и расшивается.
3. Окрашивание поверхности стены. Такой способ предохраняет стену от воздействия влаги и ветра, которые отрицательно влияют на сохранность конструкции.
4. Устройство гидроизоляции. В основном применяется для ремонта кирпичного фасада здания. Для этого на сухую поверхность стены наносится специальный состав на цементной основе.
5. Замена кладки. В результате длительной эксплуатации или воздействия внешних источников возникает необходимость в замене части кирпичной кладки. Перед данным видом ремонтных работ необходимо установить временное крепление для вышерасположенных конструкций. После чего произвести разборку подлежащего замене участка и выполнить кладку. Для этого применяется кирпич и раствор повышенной прочности, которые способны укрепить старую кладку. Для связки старой и новой кладки применяют полужесткий цементный раствор 100 марки. О том, как остановить трещину на доме, смотрите в этом видео:

При необходимости переложить перегородки их соединяют с капитальной стеной посредством стальных клиньев, которые забивают или «замораживают» в заранее подготовленные отверстия.

Утепление армопояса

Армирующий пояс имеет плохую теплоизоляционную характеристику, так как в основном состоит из бетона. И через него в зимнее время года теряется значительное количество тепла. Из-за этого с внутренней стороны сооружения может образовываться конденсат, который приводит к образованию плесени. Бороться с этим можно и нужно. Чтобы избежать этого нежелательного эффекта, при строительстве армопояса его нужно утеплять с внешней стороны с помощью теплоизоляционных материалов.

Самым распространенным материалом является пенополистирол, но также еще можно использовать пенопласт и газобетон.
