Укрепление фундамента буроинъекционными сваями: методика усиления

Суть методики укрепления фундаментов буроинъекционными сваями такова:

Через основание имеющегося фундамента бурятся скважины. Скважины заполняются специальным раствором, вследствие чего грунт уплотняется, а имеющиеся в нём пустоты также заполняются раствором.

Благодаря такому укреплению грунтовые воды прекращают разрушающе воздействовать на фундамент дома. Вокруг имеющегося фундамента появляется своеобразный защитный слой, который усиливает имеющееся основание строения.

В зависимости от особенностей старого фундамента, наличия грунтовых вод, геолого-инженерных показателей грунта, степени разрушения фундаменты состав раствора, заполняющего пустоты, может быть разным.

Данный метод позволяет сохранить и провести реконструкцию зданий, у которых обнаружено повреждение фундамента, а также защитить их от последующего разрушения. Укрепление фундамента буроинъекционными сваями можно назвать щадящим методом без сильных ударов и вибраций. Благодаря этим свойствам при помощи этого метода можно восстанавливать исторически значимые памятники истории и архитектуры, которые требуют особо бережного отношения.

Особенности укрепления фундаментов буроинъекционными сваями

Нередко встречаются ошибки, допущенные ещё на стадии закладывания фундамента, которые могут привести к большим неприятностям, если их вовремя не исправить. Одним из способов исправить подобные ошибки является усиление при помощи буроинъекционных свай.

Несмотря на то, что подобные работы можно выполнить и самостоятельно, гораздо рациональнее обратиться к специалистам. Специалисты компании «БОРА» работают с различными типами свай с 2004 года и во время проведения работ всегда соблюдают все необходимые строительные нормы, что гарантирует качество и надёжность результата. Говоря об укреплении фундаментов, нельзя не упомянуть главный критерий, которому должны соответствовать реконструированные строения: безопасность! Ведь от того, насколько качественно выполнено усиление основания дома, напрямую зависит безопасность людей, которые в нём живут.

Укрепление ленточных фундаментов при помощи буроинъекционных свай

Данный метод хорошо показал себя не только для укрепления свайного фундамента (винтового), но и для ленточного. Технологии усиления имеют некоторые незначительные различия, однако общий принцип работ схож.

В первую очередь по периметру основания дома выбирается грунт и проводится обустройство пазух. Далее просверливают конусное отверстие на плитном участке фундамента. В это отверстие помещают свайный элемент. После того, как работы завершены, грунт засыпают обратно.

При всех плюсах данной технологии у неё есть и некоторые недостатки. К ним относят довольно высокую стоимость, ограниченность применения и небольшую долговечность относительно иных способов укрепить фундамент.

Заказ работ в «БОРА»

Во время проведения работ наши специалисты всегда учитывают особенности конкретного здания и окружающей среды. Благодаря обширному опыту в проведении свайных работ и индивидуальному подходу к каждому объекту мы гарантируем надёжность и долговечность выполненных проектов. Опытные бригады рабочих всегда выполняют заказ в срок, указанный в договоре.

Стоимость рассчитывается отдельно для каждого конкретного проекта с учётом места расположения объекта, особенностей грунта, состояния фундамента и т. д.

Компания «БОРА» выполняет широкий спектр буровых работ не только в Москве, но и во Владимирской, Смоленской, Рязанской, Тульской и Калужской областях.

Усиление фундамента дома при капитальной реконструкции

В данном случае усиление фундамента производится железобетонными конструкциями или за счёт оборудования нового монолитного слоя. Необходимо отметить, что эти работы относятся к категории сложных, поскольку для их выполнения потребуется тяжёлая строительная техника и специальное оборудование. На основании ранее утверждённого проекта здания они очищаются от слоя почвы (допускается только частичное вскрытие — не более 12 погонных метров), что позволяет получить доступ к их основаниям. При использовании готовых фундаментных блоков необходимо выполнять их увязку к основной конструкции и проводить уплотнение образовавшихся в месте соединения пустот.

Выполняя усиление фундамента существующих домов с помощью оборудования монолитного бетонного основания, необходимо провести ряд подготовительных работ. Полость заливки бетона должна быть оборудована армокаркасом. Между ним и почвой устанавливается опалубка, предназначенная для ограничения ширины заливки. В случае поэтапного выполнения работ по укреплению фундамента предельно допустимые сроки заливки сопряжённых участков не должны превышать трёх дней.

Недостатки при обустройстве

Использование буроинъекционной технологии имеет и определенные недостатки. Так, во время обустройства этих свай, в отличие от набивных и буронабивных опор, нет искусственного уплотнения почвы. То есть их несущая возможность находится на уровне природного состояния.

Использование буроинъекционных опор зачастую является невозможным из-за угрозы выдавливания бетонного состава из почвы грунтовыми водами до его полного засыхания. Этот процесс может произойти при сооружении оснований в песчаных обводненных почвах с высоким коэффициентом фильтрации, а также активным передвижением подземных вод.

Некоторые сомнения относительно качества уже изготовленных фундаментов может вызывать и технология их обустройства. Нередко появляются сложности во время погружения арматурного каркаса в бетон, который при низком давлении опускается на глубину не больше 75−85% длины опоры. Последующее погружение армирования, которое происходит под повышенным давлением, приводит к нарушению целостности арматуры, ее выпиранию из стен опоры. То есть нижний участок сваи находится почти без армирования.

Усиления фундамента буронабивными сваями

Буронабивные сваи состоят из пробурённых скважин, в которые помещаются арматурные каркасы и выполняется бетонирование с тщательным уплотнением глубинными вибраторами. Бурение выполняется специальным оборудованием или ручным способом, используя ручные или мотобуры. Сваи работают как сваи-стойки, опирающиеся на прочную твёрдую породу, или как висячие, работающие за счёт сил трения боковых поверхностей с соприкасающимися грунтами. Глубина погружения во всех случаях ≥ отметке сезонного промерзания.

Состав работ для укрепления столбчатых фундаментов:

• разработка траншеи по периметру фундаментного конструктива на глубину ≥ 0,5 м;
• бурение в неустойчивых грунтовых породах или на большую глубину производится в обсадных трубах;
• изготовление арматурных каркасов. Продольные стержни из периодической арматуры А-II или А-III диаметрами от 12 до 22 мм. Поперечное армирование выполняется гладкой катанкой с сечением 6…10 мм. Шаг размещения 20…30 см. Соединение элементов тонкой вязальной проволоки, умягчаемой обжигом, с использованием арматурных крючков или кусачек;
• установка каркаса. Для обеспечения защитного слоя ≥ 2,5 см к каркасу прикрепляются пластиковые фиксаторы или прямоугольные цементные “сухарики”, а в скважину предварительно укладывается 10-ти см слой тощего бетона. Если скважина без обсадных труб, для дополнительной изоляции рекомендуется защита скрученными в цилиндр 2-мя слоями рубероида. Продольные стержни должны выпускаться из скважины для захода в ростверк на 2/3 его толщины;
• укладка бетонной смеси, при наличии воды, её необходимо откачать. Уплотнение бетона;
• бурение отверстий в существующем конструктиве, закладка в них отрезков арматуры с фиксацией цементным раствором;
• устройство уплотнённой песчаной 20-ти см подушки;
• установка опалубки и арматурного каркаса монолитного ростверка, со стыкованием с арматурными выпусками свай;
• укладка и виброуплотнение бетона.

Усиление ленточного фундамента сваями выполняется аналогичным образом. Траншея по периметру ленты разрабатывается на отметке её подошвы с внешней стороны, а при возможности и с внутренней, что существенно увеличит площадь опирания. Для предотвращения смещения ленточной конструкции её фиксируют боковыми упорами из деревянных брёвен, упираемых в стенки траншеи.

Предварительно обязательно устраняются видимые дефекты существующего фундамента: расшивка и заделка трещин, ремонт повреждённых участков.

При трудностях с откачкой воды применяется укладка пластичной бетонной смеси методом вертикально подъёмной трубы (ВПТ). В состав ВПТ входят звенья бетонолитной трубы и приёмный бункер. Смесь из бункера поступает из бункера через нижнюю полость трубы и вытесняет воду. После окончания бетонирования достаточно удалить образовавшийся вверху слой непрочного бетона (шлам). Но для подъёма ВПТ потребуется крановое оборудование.

Вместо буронабивных можно выполнить усиление фундамента винтовыми сваями, состоящими из стальной полой трубы, снабжённой на конце лопастями для возможности ввинчивания в грунт. Такие изделия обладают надёжной антикоррозионной защитой, наносимой в заводских условиях.

Шаг расположения столбов, их необходимый диаметр и порядок армирования и бетонирования указывается в проекте.

Эти прогрессивные методы позволяют повысить несущую способность фундамента при минимальном объёме земляных работ и небольшими затратами труда.

В отдельных случаях бурение вблизи существующего конструктива невозможно из-за его сильного разрушения или чрезвычайной ветхости дома. Выход из положения — вдавливаемые сваи. При монтаже специального технического оборудования их вдавливание в грунт выполняется мощными домкратами. Это сложный и дорогостоящий метод, поэтому его применяют при невозможности выполнения других вариантов усиления.

Технология изготовления

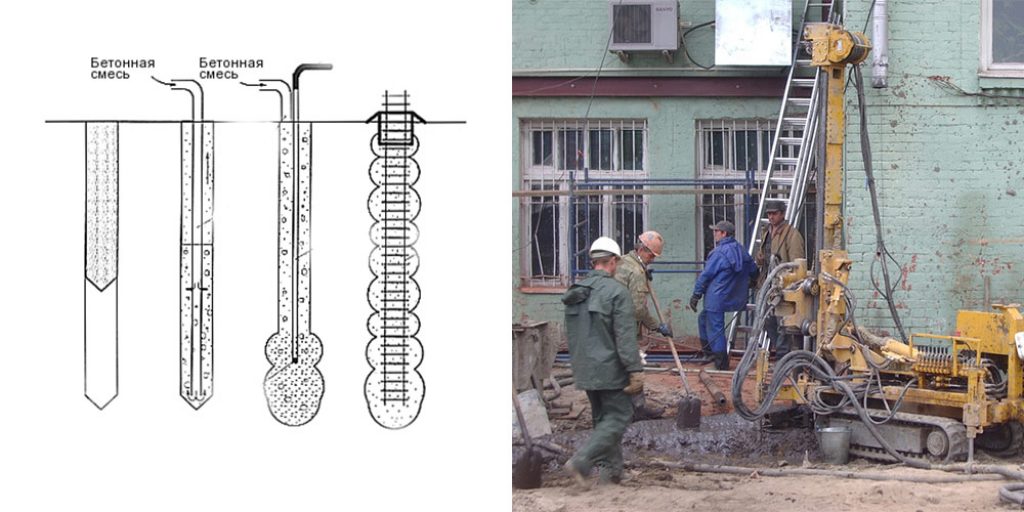

Буроинъекционные сваи в общем случае изготавливают следующим образом:

• бурят скважину;
• устанавливают арматурный каркас;
• производят инъекцию песчано-цементного раствора.

Однако грунтовые условия вносят в общую технологию устройства буроинъекционных свай свои коррективы:

1. в маловлажных глинистых грунтах при помощи установки шнекового бурения бурится скважина диаметром 130-180 мм. Диаметр долота при этом превышает аналогичный параметр шнека на 6-10 мм. Такой прием обеспечивает затирание стенок более влажным грунтом. В подготовленную скважину опускается арматурный каркас и труба (шланг), через которую и производится инъекция рабочего раствора.
2. Если слой грунта в пределах длины сваи обладает сильно поглощающими свойствами, скважина предварительно заполняется обойменным раствором. После этого туда опускается труба – арматура, нижний конец которой закрыт, а в стенках имеются отверстия (их закрывают резиновыми рукавами). После схватывания обойменного раствора в трубу-арматуру опускают инъекционную трубу для подачи цементного раствора. Рукава в процессе инъекции расходятся, разрывая обойменный раствор: в результате в нужных местах образуются уширения.

Существуют и конструкции винтонабивных свай. Скважину в этом случае формируют путем ввинчивания в грунт формирующего наконечника, полого внутри. Данный инструмент соединен с инъекционной трубой.

Рабочий раствор нагнетается одновременно с вывинчиванием наконечника подавлением 0,2-0,3 МПа.

При устройстве буроинъекционных свай любого типа состав раствора определяется опытным путем.

Готовится несколько замесов с различным соотношением цемента и воды. Если в каком-либо из образцов водоотделение раствора за сутки не превысило 2% — пропорции подобраны правильно.

Сфера использования

Чаще всего буроинъекционные столбы применяются в случае, если невозможно установить забивные сваи. Но это не единственная область их использования. Строители также могут воспользоваться этой технологией если:

• необходима закладка фундамента на нестабильных грунтах;
• требуется укрепление основной конструкции, когда необходимо превысить расчетные нагрузки — утяжелить поверхность фасада облицовкой, соорудить мансарду, установить надстройку;
• необходимо сохранить естественный ландшафт от разрушений при строительстве;
• исправить крен здания из-за неравномерной усадки уже сооруженной коробки конструкции.

Основное отличие буроинъекционных свай от буронабивных опорных столбов заключается в способе подачи инъекционного бетонного раствора в забой.

С учетом качественного состава почвы и близости прохождения подземных вод, технология постоянно усовершенствуется.

Так, сегодня существуют следующие способы:

1. Буроинъекционные опорные столбы с обсадкой отверстия монтируются в зонах с ослабленным грунтом, где часто происходит его пучение в зимний сезон. Обсадка выполняется с помощью металлических гильз, устанавливающихся в скважины. После заливают бетонный раствор.
2. БИС без дополнительной обсадки используется на стабильной почве с небольшим количеством подземных вод. Максимальный диаметр этих опор — 18 см. Пробуренную скважину армируют и заполняют бетоном зразу после достижения требуемой глубины.
3. Опоры с навивкой характеризуются особой технологией устройства. Скважины для них делаются с помощью специального наконечника в виде винта. Вместе с бурением производят армирование.

Как устроены буроинъекционные сваи?

Вся конструкция состоит нескольких частей – это штанга, муфта, центратор, буровая колонка, шайбы и гайки.

Шайбы в зарубежных аналогах изготавливаются с применением стали марки 28Mn6. Отечественные аналоги производятся из стали марки 30Г.

Существенное значение уделяется правильно подобранной резьбе. В большинстве случаев, трапецеидальная или круглая резьба значительно увеличивает адгезию раствора, который подается в скважину.

Нарезка осуществляется с ориентировкой на метод холодного проката. При помощи муфт штанга соединяется в цельную буровую колонну.

Представленные соединительные элементы изготавливаются с применением мелкозернистой стали под маркой 28Mn6.

Внутри муфт также нарезается резьба. Когда производится бурение под сваи, то применяется так называемая система GSI, которая позволяет применять буровые колонки.

Каждая отдельно взятая колонка подходит под определенную разновидность грунта. При необходимости наконечники колонок дополнительно укрепляются твердыми сплавами.

Централизаторы изготавливаются с применением таких марок стали, как 42CrMo4 и 42ХМ. Это узловое соединение является одной из ключевых деталей всей конструкции, ввиду того, что от него зависит центрирование всей колонны при проведении работ.

Если сваи не будут точно отцентрированы, то поступающий в скважину раствор не будет способен к равномерному распределению.

Центратор всегда должен быть на несколько миллиметров выше, чем сама буровая коронка. Гайки, используемые для соединения различных элементов сваи, могут иметь прямую и сферическую форму.

Эти изделия изготавливаются с применением стали марок 42CrMo4, которые известны своей высокой степенью устойчивости к высоким температурам.

Эти детали при производстве проходят дополнительную термическую обработку. После этого показатель их твердости становится равен 26-28 HRC. Шайбы изготавливаются из стали СТ3с.

Виды и технологические нюансы

Все существующие на сегодняшний день буроинъекционные сваи подразделяются на два основных вида. Эти виды разнятся тем, что имеют разные части, передающие посильную нагрузку на грунт.

1. Сваи-стойки погружаются в глубоко лежащие слои подземных пород и осуществляют передачу нагрузки через пяту.
2. Сваи висячего типа конструируются на том участке, который не имеет крепкого несущего слоя. Они производят передачу нагрузки на грунт, используя для этого боковую поверхность.

Расчет буроинъекционных свай направлен на то, чтобы текущий процесс производства изделий проходил через нужное количество ключевых пунктов, имеющих важное значение. Эти расчетные пункты представлены в виде:

• тщательного заполнения скважины бетоном и его доливкой в процессе оседания смеси;
• плотности мелкозернистого бетона;
• степени прочности бетона.

Для осуществления контроля над двумя последними параметрами необходимо проводить отбор необходимых образцов с частотой равной одному разу в сутки.

В большинстве случаев расчет производится с применением ряда специальных формул, которые публикуются в специализированных строительных справочниках.

В тех видах грунтов, которые имеют высокую степень склонности к оплыванию, применяется обсадка скважин при помощи металлических труб.

Усиление фундамента буроинъекционными сваями

Иногда можно использовать промывку с участием разбавленных бетонных смесей. Они подвергаются застыванию после того, как шнек затирается в стенки.

Таким образом, формируется достаточно надежная обойма, которая берет на себя функцию обсадки.

Монтаж тех свай, которые снабжены винтовой навивкой не требует проведения предварительных бурильных работ.

Особенности некоторых способов усиления

Проведение усиления фундамента здания или частного дома может быть выполнено сразу несколькими способами, в том числе такими, как:

• наружное цементирование. Направлено на заделку пустот и наружных трещин;
• торкретирование. Восстановление монолитной структуры фундамента;
• оборудование усиливающей обоймы. Позволяет компенсировать разрушающие нагрузки, повышая прочность основания.

Выбор технологии и схемы выполнения работ зависит от особенностей существующего основания: состояния, конструкции объекта, геологических условий и пр. После проведения обследования определяют перечень операций, материалы и виды оборудования для решения поставленных задач.

Метод инъектирования

При небольшом повышении нагрузки на фундамент или появлении опасности деформации фундамента рекомендуется укрепить основание путем инъектирования. Работы нужно проводить способом, аналогичным выполнению гидроизоляции конструкции.

Подготовка инъекционных скважин выполняется изнутри подвала или с наружных поверхностей. Через отверстия внутрь основания и грунта нагнетают специальные смеси под высоким давлением. В результате трещины заполняются, восстанавливается несущая способность конструкций и увеличивается их прочность.

Усиление фундамента прочими методами

В процессе реконструкции и ремонта объектов, когда значительно увеличиваются нагрузки на существующее основание, часто требуется устраивать дополнительное укрепление с помощью буроинъекционных свай. При проведении работ используются опорные элементы. Отверстия для закладки свай выполняются через старое основание или возле него, армируются и наполняются бетонным раствором.

Укрепление конструкций железобетонным каркасом

Есть способ более простой и экономичный. Его суть заключается в дополнении существующего фундамента железобетонной обоймой. Для этого в необходимых зонах существующего основания удаляется грунт, затем выполняются поперечные отверстия для закладки металлической арматуры. Стержни фиксируются с помощью цементно-песчаной смеси или на специальный клей. Затем к опорным элементам приваривается арматурная сетка. Далее монтируется опалубка и осуществляется бетонирование обоймы.

Как капитальное, так и временное усиление фундамента требует основательной подготовки и комплексного подхода. Именно поэтому наиболее целесообразным является решение о поручении его выполнения специализированным организациям, таким как «РуссДомстрой».

Опыт, профессиональный инструментарий и высококвалифицированные специалисты — гарантия успешного проведения работ самого сложного уровня.

Из чего формируется стоимость буроинъекционных свай

• Стоимость бурения скважин.
• Стоимость песчано-цементной или водо-песчаной смеси, заливаемой в скважины.
• Стоимость металла и изготовления армированного каркаса, что устанавливается в залитую смесью скважину.
• Амортизация оборудования, задействованного при установке буроинъекционных свай.
• Доплата в результате усложнения рабочего процесса особенностями местности.

Мы являемся одной из немногих российских компаний, которые профессионально, с высокой надежностью и точностью устанавливают буроинъекционные сваи как при строительстве новых зданий, так и реконструкции и перепланировке старых строений. При этом схема оплаты у нас упрощена и выгодна для заказчиков.

Когда необходимо выполнять усиление фундаментов буроинъекционными сваями

Признаками нарушения работы фундамента может служить появление трещин в стенах здания или в самом фундаменте. Как правило, в таких случаях на трещины устанавливаются маяки для наблюдения за дальнейшими деформациями конструкций. О необходимости выполнения ремонтных работ также могут свидетельствовать перекосы проемов, заклинивание дверей, визуальное нарушение геометрии и выход из плоскости колонн, балок и других конструктивных элементов здания.

Как выполняется усиление фундаментов буроинъекционными сваями

Работы по восстановлению технических характеристик фундаментов при помощи свай буроинъекционного типа выполняются в следующей последовательности:

• в основании существующего фундамента, а также рядом с ним, в местах определенных проектом, бурят скважины расчетной глубины;
• усиление фундаментов буроинъекционными сваями производится путем нагнетания в скважины цементно-песчаного раствора. Вследствие этого происходит заполнение пустот грунта основания;
• в зависимости от конкретных условий может выполняться также армирование свай;
• заключительный этап – опрессовка скважины с раствором, вследствие чего раствор еще больше проникает в грунт основания вокруг сваи, и диаметр последней увеличивается.

Усиление фундаментов буроинъекционными сваями: некоторые особенности

Частота бурения скважин, их глубина, состав инъекционного цементно-песчаного раствора, а также стоимость работ по усилению, зависят от таких факторов:

• тип существующего фундамента и его техническое состояние;
• инженерно-геологические условия площадки, на которой выполняется усиление фундаментов буроинъекционными сваями;
• состав основания, уровень и характеристика грунтовых вод.

Помимо собственно выполнения ремонта, методика подходит для укрепления фундаментов и оснований зданий и сооружений при проведении их реконструкции, смене функционального назначения, изменении технологических и эксплуатационных нагрузок. Отсутствие работ, связанных с рытьем котлованов позволяют выполнять усиление в стесненных условиях существующей застройки, при наличии инженерных сетей и коммуникаций.

Методика усиления фундаментов буроинъекционными сваями позволяет устранить недостатки конструкции, вызванные ошибками в проекте. В том числе – недостаточную несущую способность фундаментов и основания. Такие ошибки, оставленные без внимания, со временем могут привести к нарушению работы строительных конструкций всего сооружения, и, как следствие, к авариям.

Требования к технологическому процессу по созданию буроинъекционных свай

Все работы, связанные с изготовлением данных конструкций, основаны на том, что технология их производства и устройство буроинъекционных свай полностью соответствует требованиям СНиП. Это значит, что для сооружения каркаса, установленного в каждую заполненную бетоном скважину, необходимо:

• 6 арматурных стержней указанного диаметра, используемая арматура соответствует классу А3;
• диаметр готового каркаса должен быть не меньше 140 миллиметров;
• каркас разделен на секции, а длина каждой из них не должна превышать 1170 сантиметров.

Технология изготовления данных конструкций требует, чтобы более крупные скважины армировались каркасами, сваренными непосредственно на строительной площадке. Для дополнительного усиления применяется внешнее армирование с помощью арматурных колец. Изготовлены они из металла, толщина которого достигает 0,9 см, а ширина каждого кольца не менее 6, но не более 9 сантиметров.

Каждое кольцо жесткости оснащено фиксатором, благодаря которым обеспечивается точное и равномерное расположение каркаса в заполненной бетоном скважине. Для того чтобы была соблюдена технология изготовления буроинъекционные сваи должны иметь защитный слой бетона, расположенный вокруг каркаса. Толщина такого слоя не менее 7 сантиметров. Бетонирование производится составом марки М300.

Он полностью соответствует классу сжатия В22,5. По существующим нормативам содержание цемента в растворе составляет 350 кг/м3, а заполнителя, в качестве которого используется мелкофракционный щебень – 25%.

Приготовленная смесь бетона имеет такую консистенцию, которая обеспечивает свободное прохождение состава по полому шнеку. В ее состав добавляется утвержденный СНиПом пластификатор, обеспечивающий пластичность бетона. Буроинъекционные скважины изготавливаются при непрерывных поступательных и обратных движениях шнека, раствор подается под постоянным давлением. В тех случаях, когда давление в системе падает, замедляется скорость движения шнека.

Возведение столбчатого и любого другого типа фундамента требует внимания к обеспечению достаточного уровня прочности. Это служит гарантом качества возводимой конструкции и надежности в ее будущей эксплуатации. Существует множество методик, которые призваны обеспечить устойчивость фундамента. Среди них много инновационных и пока не подтвержденных достаточным числом примеров, но есть и проверенные неоднократно.

Стоит детально разобраться и ответить на вопрос: буроинъекционные сваи – что это такое?

Буроинъекционные сваи, технология производства которых требует особого внимания, призваны создать фундамент высокой надежности. Само устройство буроинъекционных свай гарантирует устойчивость конструкции. Их производят с использованием армирующих элементов.

В оптимальной ситуации после извлечения бурового инструмента, которым выполняют скважины, следует погружать каркас из арматуры. Сегменты, составляющие этот каркас, скрепляют сваркой или проволокой. Стыки должны быть прочными и обеспечивать работоспособность «скелета».

Если сваи небольшие, то допускается погружать каркас в уже закаченную инъекционную смесь.

Подача используемого раствора осуществляется с помощью полого бурового шнека или трубы, которая извлекается или остается в массе бетона. В работе применяют насосы, создающие давление до 30 атмосфер. Инъекцию по созданию сваи выполняют до тех пор, пока смесь не станет выходить из устья скважины.

Технология устройства буроинъекционных свай определяет объем смеси в 1,25 – 2,5 от объема созданной скважины. В некоторых ситуациях этого объема может не хватить, что связано с рыхлостью стенок и просачиванием смеси в грунт.

Рекомендованный раствор для инъекционных работ – марки П4. В проекте закладываются характеристики прочности бетона. Использованный раствор должен обеспечить выход на определенный уровень прочности в положенное время.

Особенности усиления фундамента буроинъекционными сваями

Необходимо брать в расчет, что даже с виду правильный проект может содержать ошибки и неточности. Технология ремонта фундаментом буроинъекционными сваями просто нивелирует эти возможные погрешности, так как запас прочности у отремонтированного основания будет намного выше. И все же, рассчитывать основные параметры новых конструкций должны профессионалы так как это довольно сложная математическая процедура, и полагаться на онлайн калькулятор не стоит.

Важно: При обустройстве буроинъекционных свай необходимо прекратить все строительные работы на участке, особенно те, которые связаны с вибрацией грунта. Дополнительной защитной мерой служит временный щит, перекрывающий распространение почвенных подвижек от опасных в этом смысле близлежащих объектов

Упрочение объекта буроинъекционными сваями

Буроинъекционными сваями можно ремонтировать и усиливать следующие типы оснований:

1. Фундаменты ленточного типа и бетонобутовые основания. В теле этих конструкций нужно пробурить коническое отверстие конической формы и установить в нем армированную сваю. Затем эту конструкцию заливают раствором под указанным выше давлением;
2. Столбчатые основания и свайно-ростверковые фундаменты. Сваи можно монтировать под ростверком в качестве дополнительных опор, чтобы разгрузить основание. Но можно просто заменить негодные опоры на новые;
3. Для монолитного плитного фундамента нужно подбирать сваи, максимально соответствующие габаритам плиты по длине и диаметру. Сваи изготавливаются из высокопрочных марок бетона, так как обычно на плитное основание ставится мощное и тяжелое строительное сооружение. Монолитные плиты ремонтируются таким методом в крайних случаях.

Усиление фундаментов

Усиление фундаментов буроинъекционными сваями может осуществляться их бурением через существующую конструкцию.

Такая же технология применяется для повышения скорости выполнения монтажа ростверковых фундаментов:

По всему периметру фундамента монтируется ростверк необходимой конструкции.
После этого прямо через него бурятся скважины необходимой глубины.
Все дальнейшие операции стандартные – инъекция, армирование, опрессовка сваи

Особое внимание необходимо уделять качеству опрессовки, от нее во многом зависят рабочие характеристики сваи.. Все работы должны выполняться только профессионалами, тем более что выполнение работ требует применения специального оборудования

Все работы должны выполняться только профессионалами, тем более что выполнение работ требует применения специального оборудования.

Буроинъекционные сваи выполняются из цементного, цементно-песчаного раствора, мелкозернистого бетона с заполнением скважины инъекционным способом. Совместно с НИИОСП им. Н.М. Герсеванова в ООО “ПСУ Гидроспецстрой” разработан Стандарт организации СТО – 52655393 – 0011 – 2006.

Буроинъекционные сваи
в основном применяют для усиления фундаментов:

• в случае возникновения неравномерных аварийных деформаций здания;
• для целей надстройки;
• в качестве превентивного усиления при строительстве вблизи расположенного нового здания;
• при устройстве геотехнических экранов – разделительных стен, при реконструкции зданий с изменением конструктивной схемы и передаче на фундаменты дополнительных нагрузок.

Буроинъекционные сваи получили самое широкое применение на объектах инженерной реставрации памятников, реконструкции, нового строительства внутриквартальной застройки.

Объем применения буроинъекционных свай
(микросвай) за прошедшие годы вырос в десятки раз. С помощью использования буроинъекционных свай существенно обогатился опыт решения сложных задач фундаментостроения. Разработаны новые технологические схемы устройства свай, создано новое отечественное и зарубежное оборудование, позволившее кардинально изменить ряд технологических операций и на этой базе повысить несущую способность свай и резко снизить трудоемкость изготовления.

В НИИОСП и НИИЖБ при участии ведущих специалистов ряда других НИИ Росстроя РФ, а также при участии специалистов ООО «ПСУ Гидроспецстрой» разработаны «Рекомендации по применению микросвай 2006 г». Данный документ разработан и принят в качестве Стандарта организации ООО «ПСУ Гидроспецстрой» «Рекомендации по применению микросвай» или Стандарт организации СТО – 52655393 – 0011 – 2006.

В «Рекомендациях» приведены: классификация свай в зависимости от их конструкции и технологии изготовления, указания по области применения, перечень технологического оборудования и материалов для их изготовления, а также требования к расчету и проектированию фундаментов из микросвай.

Данный Стандарт организации (СТО) может быть использован только его держателем.

В случае передачи этого Стандарта в третью организацию, а также в случае несанкционированного использования этого Стандарта третьей организацией, для виновных наступает ответственность в соответствии с законом РФ «Об авторском праве и смежных правах» N 5351-1 от 9 июля 1993 года. Проектные институты могут применять данный Стандарт только при проектировании объектов ООО «ПСУ Гидроспецстрой».

Разнообразие конструкций и технологий устройства буровых и буроинъекционных свай диаметром до 35 см позволило выделить их в отдельный класс, названный в Рекомендациях «микросваями» по аналогии с американскими и европейскими нормами.

Обновлено: 20.04.2018

103583
