Инструкция оконного кондиционера: его схема и ремонт

Правила безопасной установки

Осторожно!
Во избежание поражения электрическим током или пожара надежно заземлите кондиционер

Перед установкой кондиционера обратите внимание на следующее: иначе корпус кондиционера может оказаться под напряжением. Иначе возможны протечки конденсата и появление сырости на стене

Утечка газа может вызвать пожар. Плохо закрепленный кондиционер может упасть или сильно шуметь. Кондиционер не предназначен для эксплуатации в следующих условиях:

в саунах, транспортных средствах, кораблях

в помещениях с высокой влажностью, например, ванных комнатах, подвальных помещениях

в зонах установки высокочастотного оборудования: радиоаппаратуры, сварочных агрегатов, медицинского оборудования

в сильно загрязненных зонах и зонах с высоким содержанием масла в воздухе,

в зонах с агрессивной атмосферой, например, вблизи серных источников

в других сложных условиях.

Какой кондиционер предпочесть

Выбор оконных кондиционеров сегодня поистине велик. Выбирать следует устройство, которое подойдет вам по мощности. В зависимости от этого параметра будет зависеть и площадь охлаждаемого воздуха. Если прислушиваться к рекомендациям специалистов, то устройство следует покупать «с запасом», для перестраховки.


Кондиционер оконный

Если говорить о конкретных фирмах-производителях, то желательно предпочесть модели японских фирм. Они уже не один год занимают лидирующие позиции среди производителей устройств для кондиционирования воздуха. Японские производители за вполне приемлемую цену предоставляют надежные и прочные устройства, которые будут работать исправно много лет.

Стоимость устройства в первую очередь зависит от мощности кондиционера и наличия дополнительных опций. Есть и совсем небольшие и компактные приборы, которые можно устанавливать непосредственно в форточку.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

  1. Подбираем набор необходимого инструмента и нужные материалы.
  2. Изучаем предложенные производителем схемы.
  3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
  4. Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

  • приветствуется наличие дифференцированного реле или надежного заземления;
  • она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
  • если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
  • она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

  1. Удаляем декоративную переднюю панель.
  2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
  3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
  4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
  5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
  6. Надежно укрепляем провод на выходе из коробки.
  7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Порядок работ

Первым делом необходимо подобрать набор нужных для установки подключения инструментов и материалов. Далее тщательно изучите схемы, предложенные производителем. После ознакомления с правилами и требованиями можно перейти к непосредственной прокладке кабелей для выполнения соединения клемм блоков.

Выбор розетки

Для подключения через розетку, последняя должна отвечать некоторым требованиям, которые направлены на эффективность и безопасность функционирования прибора.

  1. Дифференцированное реле или надежное заземление – обязательный критерий при выборе.
  2. Допустимо использование медных проводов, с качественно выполненным сечением.
  3. Подключение розетки к щитку осуществляется только через защитный автомат.

Необходимо обратить свое внимание на евророзетки нового поколения. Они полностью соответствуют требованиям производителя. Обладают хорошим оснащением и защитой при перепадах электричества

Обладают хорошим оснащением и защитой при перепадах электричества.

Дифференцированное реле необходимо при отсутствии заземления

Выбор провода

При выборе провода необходимо обратить внимание на его сечение, оно должно в точности подходить требованиям производителя, заявленным в инструкции. Сечение, необходимое для бытовых приборов, равно 1.5-2.5 квадрата, сила тока не должна превышать 19 А. Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв

мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться

Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв. мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться.

Медные провода в три жилы обеспечат высокую эффективность работы сплит-системы.

Также важно помнить, что прокладывать провода вблизи труб системы отопления или газоснабжения категорически запрещено, минимальное расстояние между ними – 1,5 м. Электрические жгуты в обязательном порядке должны быть помещены в защитный гофр, а следом закреплены хомутами

Подключение испарителя

Установка подключения блоков идентична, и не вызовет у вас особого затруднения

Важно следовать нижеизложенным правилам и соблюдать технику безопасности при работе с электричеством

  1. Первым делом удалите пластиковую лицевую панель.
  2. Далее демонтируйте защитную крышку, а также фиксаторы кабелей.
  3. Протяните провода через стенной проем, который расположен за кондиционером или на боковой стенке.
  4. После необходимо убрать защитную ленту с жил на расстоянии 30-40 мм от края.
  5. Оголенные жилы вставьте в клеммы и надежно закрутите винты крепления.
  6. Следующим шагом станет укрепление выходящих проводов.
  7. По окончании проведения этих манипуляций соберите прибор в обратном порядке.

По завершении установочных работ проведите проверку корректности этого подключения – сверьте полученный результат со схемами производителя. Только после тщательной проверки разрешается включать и использовать кондиционер.

В заключение еще раз необходимо упомянуть, что работа с электрической сетью довольно опасна, поэтому самостоятельное подключение может закончиться травмами или поломкой необходимых деталей. Рекомендуется обратиться за помощью к работнику, который имеет все необходимые материалы и хорошо знаком с техникой безопасности. При неправильном подключении вы вскоре столкнетесь с необходимостью ремонта прибора. Не жалейте денег, чтобы нанять мастера, т. к. скупой платит дважды.

Как устанавливать внутренний блок на застекленном балконе

При установке внутреннего блока на лоджии либо балконе достаточно предусмотреть ряд базовых правил. Конструкцию монтируют на стену или пол в зависимости от типа оборудования. Предварительно следует утеплить пол, чтобы образующийся конденсат при контакте холодного воздуха с полом не разрушал бетонное покрытие.

Дверь в охлаждаемом помещении должна быть постоянно открыта для правильной работы кондиционера. Нужно понимать, что при размещении наружного блока на застекленном балконе может наблюдаться невысокая эффективность оборудования и разница между выставленной на кондиционере температурой и фактической температурой воздуха.

Устройство оконного кондиционера

Принцип работы такого заключается в передачи тепловой энергии, которая осуществляется за счет процессов термодинамики, протекающих в охлаждающем контуре. Воздух, который циркулирует снаружи здания, охлаждается теплообменником конденсатора.

Содержание тепла в хладагенте минимизируется, обратный процесс осуществляется в испарителе. Хладагент с небольшим количеством тепла охлаждает поверхность испарителя, тем самым охлаждая воздух внутри помещения.

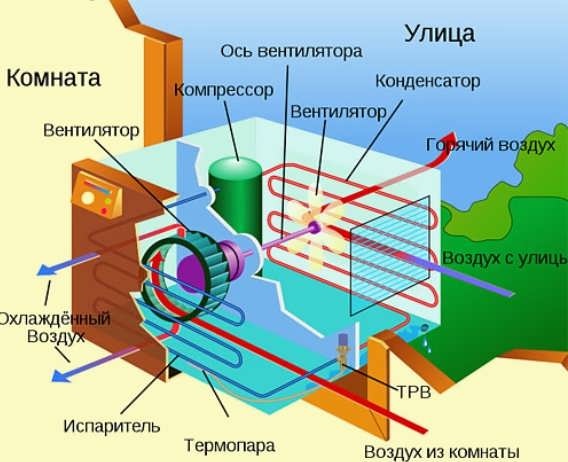

Так устроен оконный кондиционер

Оконный кондиционер состоит из таких элементов:

  1. Холодильный контур – состоит из компрессора, испарителя и конденсатора. Нужен для охлаждения воздуха, циркулируемого внутри помещения.
  2. Осевой вентилятор – предназначен для перегона наружного воздуха через теплообменник.
  3. Центробежный вентилятор – необходим для подачи охлажденного с улицы воздуха в помещение.
  4. Панель управления. Здесь располагаются поворотные механизмы, а также термостат.

Вся конструкция заключается в корпус, изготавливаемый из металла. Отдельно стоит выделить воздушные жалюзи, которые открываются и закрываются в зависимости от режима работы прибора.

Подготовительный этап

Сплит-системы чаще всего применяются для кондиционирования частных домов и квартир, поскольку отличаются надежностью, удобством и компактностью. Климатическая установка состоит из двух блоков – внутреннего и внешнего, связанных между собой двумя фреоновыми трубками, электрическим кабелем и дренажной магистралью.

Монтаж «сплитов» гораздо сложнее установки напольных и оконных кондиционеров. Здесь 2 отдельных блока нужно правильно поставить снаружи и внутри комнаты, проложить и герметично соединить магистрали. Вопрос подключения к электросети решается проще – к установленному внутреннему модулю прокладывается линия, защищенная автоматическим выключателем.

Что нужно сделать, прежде чем приступать к самостоятельному монтажу:

  1. Купить дополнительные материалы.
  2. Подготовить специальные инструменты и приспособления.
  3. Определить места размещения обоих агрегатов и трассу прокладки магистралей с фреоном.

Расположение блоков сплит-системы подчиняется определенным правилам. Поток охлажденного воздуха из внутреннего модуля не должен напрямую обдувать людей, а максимальное расстояние от внешнего блока – превышать 5 м. Чаще всего агрегат ставится на боковой перегородке рядом с окном и внешней стеной. Технологические отступы от стен и потолков указаны на схеме.

Теперь несколько советов о том, где устанавливать наружный блок:

  1. С точки зрения удобства монтажа и обслуживания агрегат лучше разместить на открытом балконе или лоджии, где его можно спокойно почистить либо выполнить ремонт.
  2. Подвесить под окном гостиной либо кухни.
  3. Не рекомендуется самостоятельно крепить модуль на стену сбоку оконного проема – подобные мероприятия выполняют монтажники и альпинисты, имеющие специальное снаряжение.
  4. Не располагайте внешний модуль возле окна спальни. Компрессор холодильной машины будет запускаться и останавливаться, при этом может вибрировать и тарахтеть, мешая полноценному отдыху.

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

  1. В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
  2. Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
  3. Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
  4. Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
  5. При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
  6. После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

Работа кондиционера на холод

Схема подключения кондиционера

Электрическая схема подключения кондиционера включает прокладку наружных проводок, закрепляющиеся через каждые 50 см специальными хомутами. Электропроводка, укладывающаяся в коробы, крепится к стене с использованием клея и шурупов, а скрытая электропроводка располагается в углублениях в стене в гофрированных трубах, прикрепляющиеся хомутами. При выборе места для установки кондиционера в первую очередь нужно позаботиться об эстетических характеристиках: дизайн и интерьер. Рекомендуется устанавливать кондиционер в подпотолочной области в месте, где не проводится много времени, так как прямые потоки холодного воздуха могут привести к простудным заболеваниям.

https://youtube.com/watch?v=eX2uCipHn80

Инструктаж по настройке универсального пульта

Независимо от модели, все универсальные устройства настраиваются по одному и тому же принципу, который заключается в вводе необходимого кода в память пульта. В идеале, к пульту прилагается инструкция с таблицей кодов под разные модели климатического оборудования. Настройка пульта производится в двух режимах – автоматическом и ручном.

Автоматический режим особенно удобен в том случае, если вы не знаете, к какой модели принадлежит ваш кондиционер, или же его наименования попросту нет в таблице кодов. В любом случае, первое, что вам потребуется сделать, так это тщательно изучить инструкцию, которая прилагается к пульту.

Настройка пульта в ручном режиме

Некоторые пульты можно настроить только в ручном режиме, на что может уйти около 2 часов.

После того как вы изучили инструкцию, вам понадобится самостоятельно запрограммировать кондиционер, вручную подбирая коды, прописанные в графе производителя вашего климатического оборудования.

Для каждого производителя кондиционера представлено порядка 6 разных кодов, которые вам предстоит вручную ввести для настройки универсального устройства

Вставьте батарейки в пульт и включите его путем нажатия на соответствующую кнопку. Далее на нем должны загореться основные режимы работы вашего климатического оборудования. Также следует заранее найти название вашей техники, чтобы ввести соответствующий код для настройки пульта.

Нажмите на кнопку “Select”, после чего введите первый код из таблицы, указанный после названия бренда. В данном случае ввод кода производится при помощи кнопок с цифрами на пульте. Повторно зажмите “Select”, и подтвердите действие нажатием кнопки “ОК”.

Далее потребуется провести проверку всех режимов работы кондиционера с нового пульта. Если основные функции не работают, то следует попробовать ввести следующий код из таблицы. Возможно, придется повторять это действие несколько раз, пока вы не найдете нужный код.

Автоматический режим настройки пульта

Если кода для вашей сплит-системы не оказалось в представленной таблице, то вам следует произвести настройку устройства в автоматическом режиме.

Данный способ отличается от предыдущего только тем, что вам не придется вручную вводить все коды.

Перед покупкой универсального пульта обязательно убедитесь в том, что помимо ручного режима, он поддерживает и автоматический поиск кодов

Направьте пульт на технику таким образом, чтобы она могла принимать все его команды. Зажмите кнопку “Select”, и удерживайте ее на протяжении 30 секунд. За это время устройство перейдет в режим автоматического поиска кода, посылая команды и перебирая все возможные коды, начиная от 0001.

После того, как пульт начнет управлять кондиционером, вы услышите характерный сигнал, исходящий от климатического оборудования. Для остановки процесса сканирования кодов нажмите любую кнопку пульта, после чего при помощи пульта проверьте, работают ли все команды кондиционера.

Если пульт только частично управляет вашим кондиционером, не переключаясь при этом между режимами его работы, то вам следует запустить процесс поиска кода повторно. Делать это придется ровно до тех пор, пока пульт не будет управлять сплит-системой корректно.

Пульт перестал работать после настройки кода

Даже после нахождения правильного кода может возникнуть такая ситуация, что пульт полностью перестает работать. Прежде всего, следует проверить, подключен ли кондиционер к сети.

Если кондиционер включен в систему, и никаких сбоев в подаче электроэнергии не было, важно проверить, не сбился ли заданный вами код. Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме. Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Если пульт работает, попробуйте снова задать автопоиск кода или введите его самостоятельно. И только в том случае, если пульт и кондиционер не реагируют, проблема может заключаться в поломке климатической техники.

Алгоритм установки

Установка оконного кондиционера в деревянное или пластиковое окно осуществляется по отработанной на практике методике, предоставленной опытными мастерами. Самым сложным и трудоемким считается подготовительный этап: если вы не заказали отдельную раму с подготовленным отсеком для размещения устройства, то придется вырезать излишки стекла и вставлять перемычку из аналогичного материала. В случае с металлопластиком без специалиста вам не обойтись, т. к. неправильно рассчитанная перегородка во время эксплуатации может изогнуться и свести на нет все ваши старания.

Современные модели кондиционеров изготовлены таким образом, что закрепить их в любой конструкции оконного блока или рамы не так уж и сложно, вне зависимости от того, открываются ли они. Это осуществимо благодаря специальному устройству механизма, который изымают и прикрепляют к кронштейну.

Во время монтажа проверяйте угол наклона в сторону улицы для эффективного удаления конденсата. Даже мелких зазоров при установке не должно быть — их удаляют с помощью герметика. Когда все операции закончены, то надо подкрасить нарушенное покрытие.

Кондиционер предназначен для нагнетания во внутренние помещения охлажденного воздуха, при этом происходит постоянное образование из-за разности температур конденсата, который удаляется через специальное отверстие, к которому и необходимо подсоединить шланг для вывода жидкости наружу. Шланг надо проверить на отсутствие в нем воздушных пробок, затрудняющих удаление влаги, и перегибов, нижний конец трубки или отводящей конструкции не должен касаться поверхности земли или водной глади в емкости, куда стекает образовавшаяся жидкость, если вы проживаете на первом этаже.

После окончания всех работ необходимо произвести визуальную проверку правильности выполнения, только после этого можно делать пробный запуск для проверки функциональных способностей кондиционера, убедиться в его мощности. Если вы приглашали специалистов, то надо составить приемосдаточный акт, чтобы заверить правильное выполнение всех работ.

В помощь домашним умельцам есть видео о том, как можно установить кондиционер самостоятельно:

Требования к сети электропитания

  1. Кондиционер должен быть хорошо заземлен.
Водопроводная труба. Этот способ заземления ненадежен. Газовая труба. Опасность взрыва или пожара.
  1. Напряжение сети электропитания должно составлять 220 В  10 %. Нагрузочная способность сети должна соответствовать потребляемой мощности кондиционера.
  2. Маркировка контактов вилки – L (фаза) и N (нейтраль) – должна соответствовать маркировке гнезд розетки.
  3. По вопросу установки дополнительного выключателя проконсультируйтесь с электриком.
  4. В линии электропитания должен быть установлен плавкий предохранитель с номиналом, соответствующим электрическим характеристикам кондиционера.
