Вертикальная гидроизоляция и монтаж оборудования
Выходящие за пределы колец участки горизонтальной гидроизоляции отрезаются. Наружная поверхность колодца грунтуется праймером. Стенки оклеиваются снаружи методом наплавления по кругу снизу вверх. Стык горизонтальной и вертикальной гидроизоляции тщательно промазывается мастикой. Для грунтов с низким залеганием поверхностных вод оклейка наружных поверхностей не производится.
На уровне ниже глубины промерзания перфоратором с коронкой сверлится отверстие для прохода водопровода. В него заводится труба, которая должна от места потребления до самого приямка прокладываться без стыков. Герметизацию выхода выполняют с помощью заводской проходки. Это может быть фланцевая манжета или гермовтулка. Уплотнительный элемент располагают со стороны подпора, то есть снаружи.
Обустройство заканчивается монтажом и подключением оборудования, в том числе герметичного оголовка скважины, насоса, обратного клапана, гидробака, регулятора давления, манометра. Разводку обычно выполняют пластиковыми трубами, а подключение приборов производится через пятерник. Питающий кабель заводится в кессон через отверстие в верхней плите.
После испытания системы производится обратная засыпка с уплотнением. После оседания грунта по периметру кессона выполняется отмостка шириной 80 см с уклоном наружу. Скважина, обустроенная бетонными кольцами, готова к долговременной круглогодичной эксплуатации.
Земляные работы
Обустройство лучше приурочить к сезону низких грунтовых вод, когда земля сухая и плотная. Для обустройства с бетонным приямком это особенно актуально.
Общая схема скважины.
Бетонные конструкции обеспечивают худшую герметичность по сравнению со сварными металлическими или пластиковыми фабричными кессонами. Они не очень подходят для установки в местах, где подолгу держится высокий уровень грунтовых вод. Но при серьезном подходе к гидроизоляции такая конструкция оказывается более долговечной.
Вручную или экскаватором выкапывается котлован. Для возможности выполнения качественной гидроизоляции диаметр котлована должен быть на 1,5-2 м больше, чем диаметр колец. Если есть уверенность, что грунтовые воды в этом районе всегда остаются ниже дна будущего приямка, гидроизоляция может выполняться по упрощенной схеме. Тогда достаточно зазора 20 см на сторону для установки колец. Вынимать грунт нужно так, чтобы ствол скважины оказался по центру будущего приямка, так устойчивее.
Глубина в общем случае составляет 2 м. Это позволяет опуститься ниже уровня промерзания и обеспечивает достаточную высоту в приямке для нахождения в нем человека.
Дно котлована тщательно выравнивается вручную. Оставлять нужно только целик, а весь взрыхленный грунт поднимать на поверхность привязанной к канату емкостью. Если грунт негде распределить на участке, объем, занятый колодцем придется вывести. Чтобы не платить отдельно за погрузку, лучше нанимать экскаватор совместно с самосвалом.
РАЗДЕЛ III . ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА
1. До начала работ по устройству колодцев необходимо выполнить следующее:
– произвести разбивку мест строительства колодцев;
– расчистить территорию от леса, кустарника и т.п.
– снести или перенести с территории строительства здания и сооружения;
– проложить временные дороги или съезды от постоянных дорог для обслуживания строительства.
2. Транспортировка элементов железобетонных колодцев и других строительных материалов (раствор, цемент, арматура) к местам строительства колодцев осуществляется грузовыми автомашинами с прицепами с баз снабжения строительно-монтажных организаций.
3. Строительство колодцев производится в следующей последовательности;
– разработка котлована;
– подчистка дна котлована, проверка соответствия проекту отметок дна и крутизны откосов;
– обработка основания под колодцы дегтевым или битумными материалами на глубину не менее 0,2 м с тщательным трамбованием;
– устройство бетонной подготовки;
– устройство бетонного лотка, усиленного горизонтальной арматурной сеткой, и заделка концов входящей и выходящей труб;
– изоляция внутренней поверхности железобетонных колец битумной мастикой;
– монтаж сборных железобетонных элементов колодца;
– затирка цементным раствором швов между элементами колодца;
– цементная штукатурка и железнение лотка;
– засыпка колодца грунтом с тщательным трамбованием и устройством водоупорного замка на вводах труб;
– устройство бетонной отмостки вокруг горловины колодца шириной 1,5 м;
– изоляция стыков железобетонных колец колодца горячим битумом по грунтовке;
– испытание колодца (после окончания строительства участка канализационных сетей).
В связи с тем, что котлованы под колодцы разрабатывают одновременно с траншеями, в настоящей технологической карте вопросы производства земляных работ не рассматриваются. В калькуляции затрат на устройство колодцев учтено лишь то количество земляных работ, которое связано с уширением траншей в местах устройства колодцев.
Принцип устройства и работы такой конструкции
Для облицовки стен обычной выгребной ямы без дна готовые бетонные кольца подходят прекрасно. Их нужно просто опустить на дно, а затем заделать швы и провести гидроизоляционные работы. Это проще, чем бетонировать стены выгребной ямы или класть кирпич. Такие канализационные устройства превосходно подойдут для дачи, которая используется только летом, по выходным да в праздничные дни. Если же объем стоков превышает кубометр в сутки, стоит подумать о сооружении двухкамерного устройства.
При этом объем работ возрастет минимум в два раза, поскольку придется фактически выкопать две ямы, забетонировать дно в одной из них, в другой устроить дренаж и т. д.
В результате эффективность переработки сточных вод возрастет в несколько раз. Сначала отходы человеческой жизнедеятельности будут попадать в первую яму, дно которой тщательно забетонировано. В этом отделении твердые частицы осядут на дне, медленно перерабатываясь в процессе брожения и превращаясь в ил. Эту часть выгребной ямы из бетонных колец необходимо периодически чистить.
Отстойник соединяется наклонной трубой со вторым отделением выгребной ямы, которая представляет собой дренажный колодец. Дно этой ямы не бетонируют, а засыпают слоем дренажа. Сточные воды, частично очищенные в первом отделении, проходят естественную доочистку и поступают в грунт. Такая выгребная яма нуждается в услугах ассенизаторов гораздо реже, чем обычная, при этом вероятность загрязнения грунта сточными водами существенно снижается.
Этапы монтажа септика из бетонных колец
Работы разбили на этапы:
- Покупка комплектующих для септика — пластиковых канализационных труб, ЭППС, крышек для люков.
- От дома к септику экскаватор выкопал траншею длиной 14 м, глубиной, с плавным понижением уклона, от 80 до 120 см.
- Потом экскаватор выкопал котлован под септик из бетонных колец размером 4000х2000х3200 мм.
Грунт с участка вывезли и завезли 10 кубов песка для обратной засыпки.
- Основание котлована пользователь подсыпал песком толщиной 20 см. Пролил водой и утрамбовал.
- Аналогично подготовили траншею.
- Манипулятором установили кольца.
- Стыки промазали бутилкаучуковым герметиком.
Замки не дают кольцам сместиться относительно друг друга.
- На кольца установили регулировочные «шайбы».
- Смонтировали конусы для люков.
- На следующий день в траншею уложили трубы, а в кольцах перфоратором пробурили отверстия под выводы.
- Слив от дома до септика утеплили ЭППС.
Устройство труб в первом колодце.
Справа вход от дома, сверху вход от бани, слева перелив.
Снизу — перелив, труба диаметром 16 см. Сверху — труба, диаметром 11 см, для обязательной вентиляции между камерами септика и всей канализационной системы.
Воздух забирает «грибок», установленный на поле фильтрации, далее он проходит через камеры септика и выводится через фановую трубу на крыше дома.
Второй колодец — перелив и выход в поле фильтрации.
Обратная засыпка септика.
Септик сверху утеплили ЭППС.
Алгоритм расчета
Расчет толщины стены не так уж и сложен, как может показаться на первый взгляд. Мы постараемся избежать сложных формул и объяснить основные принципы расчетов на конкретном примере.
Допустим, мы строим дом в Барнауле. Из таблицы берем показатель сопротивления теплопередаче для Барнаула. Это 3,54 Вт/м2*С.
Дом будет построен из газобетона, фасад отделан облицовочным кирпичом, внутри – гипсовая штукатурка.
Здесь нужно понимать, что толщина стены складывается из толщины всех слоев, как и сопротивление теплоотдаче. Теплопроводность у всех материалов разная. И уменьшая один из слоев, придется увеличить другой.
Итак, предположим, что слой кирпичной облицовки в толщину составляет 12см. Теплопроводность облицовочного кирпича – 0,93 Вт/м2*С.
Сопротивление теплопередаче рассчитывается путем деления толщины материала (в метрах) на значение его теплопроводности.
Итак, рассчитаем теплосопротивление кирпичного слоя:
0,12/0,93 = 0,13 Вт/м2*С.
Внутренний слой гипсовой штукатурки будет толщиной 3см. Теплопроводность – 0,3 Вт/м2*С. Аналогичным образом рассчитаем сопротивление теплоотдаче для этого слоя:
0,03/0,3 = 0,1 Вт/м2*С.
Теперь остается рассчитать толщину газобетона. Известно, что его теплопроводность равна 0,14 Вт/м2*С. Чтобы понять какое теплосопротивление должна оказывать газобетонная кладка, вычтем из показателя минимального порога сопротивления теплопередаче по региону все рассчитанные значения теплосопротивлений наших материалов:
3,54 – 0,13 – 0,1 = 3,31 Вт/м2*С.
Толщина материала определяется путем умножения полученного значения на его теплопроводность:
3,31 * 0,14 = 0,46 м.
Таким образом, минимальная толщина нашей газобетонной кладки равна 46 см.
Учитывая, что блоков такой толщины не существует, нам придется взять блоки большей толщины, слегка переплатив за объем материала. Либо купить изделия с меньшей толщиной, предусмотрев при этом утеплительный слой. В таком случае толщина газобетона будет уже заданной величиной и придется аналогичным образом рассчитывать толщину утеплителя.
№8. Выравнивание и гидроизоляция
После застывания бетона можно снимать опалубку и проводить железнение цементным молочком, для чего 3-4 пригоршни цемента растворяют в ведре воды. Раствор постоянно взбалтывают и наносят на поверхность штукатурной кистью. Неровности обязательно необходимо выровнять с помощью оштукатуривания, которое проводят одним из следующих способов:
- штукатурка по сетке. В данном случае использует обычную песчано-цементную смесь, которую для обеспечения лучшей адгезии и прочности наносят на предварительно прикрепленную стальную штукатурную сетку;
- нанесение штукатурки на клей. Способ предполагает обработку бетонной поверхности специальными пропитками с глубоким проникновением. За счет компонентов, которые входят в их состав, повышается адгезия к нанесенному слою штукатурки, в который входит клеящий полимер.
шлифовка и очисткавыполняется гидроизоляция
- акриловые и эпоксидные смолы, которые после нанесения при застывании образуют сплошную полимерную пленку;
- проникающая гидроизоляция. Подобные средства отличаются наличием в составе активных химических компонентов, которые проникают в массу бетона, вступают в реакцию с гидроокисью кальция, образуя нерастворимые соединения на его основе. Они заполняют капилляры и все микротрещины размером вплоть до 0,4 мм;
- двухкомпонентные цементно-полимерные составы используются для гидроизоляции больших бассейнов. В их состав входят цемент и эластификаторы, поэтому с их помощью можно изолировать даже трещины до 1 мм;
- уплотнительные ленты могут использоваться для герметизации мест стыков стен и дна.
Особое внимание при выполнении гидроизоляции уделяют местам стыка стенок и дна, швам, появившимся при заливке бетона, выемкам, трещинам и местам ввода коммуникаций. Выбор способа гидроизоляции во многом зависит от финального отделочного материала: под плитку и мозаику она должна быть идеальной, а при использовании ПВХ-пленки все работы по гидроизоляции сводятся к минимуму
Вопросы и ответы
Размеры
Каким может быть диаметр колец? Диаметр колодезного кольца варьируется от 60 до 250 сантиметров.
На фото — КС-25-12. Диаметр — 2,5 метра.
Минимальная высота колодезного кольца составляет всего 150 миллиметров (к примеру, для КС-7-1,5). Максимальная — 3,5 метра (КС-7-3). Однако наибольшим спросом пользуются изделия высотой 90 — 100 сантиметров.
Каков объем воды в колодезном кольце? Объем цилиндра равен произведению квадрата его радиуса на высоту и на число «пи». Таким образом, для самых ходовых колец с внутренним диаметром 1,5 метра и высотой 0,9 метра внутренний объем составит (0,75^2) х 0,9 х 3,1415 = 1,6 кубометра.
Чтобы получить объем колодезного кольца в литрах, достаточно умножить это значение на 1000: 1,6 х 1000 = 1600 л.
Формула расчета объема цилиндра. R — его радиус, H — высота.
Виды
Всегда ли эти изделия представляют собой обычный толстостенный цилиндр? Вовсе нет.
В прайс-листах производителей можно обнаружить следующие их разновидности
:
— изделие с пазом и выступом на верхнем и нижнем торце соответственно. Конструкция позволяет избежать поперечного смещения элементов колодца и существенно упростить его герметизацию.
Изделия с днищем предназначены для монтажа колодцев при высоком уровне грунтовых вод, когда дренирование через пол может привести не к осушению колодца, а к его заполнению.
- Так называемые доборные — это все изделия высотой менее 40 сантиметров. Они применяются при нестандартной высоте или глубине создаваемой конструкции (некратной высоте одного большого кольца).
- Перфорированные — имеющие в стенках большое количество отверстий. Их назначение — эффективный дренаж очищенных стоков в грунт. Область применения вполне предсказуема: из них локальных очистных сооружений.
Прайс
Сколько стоит колодезное кольцо? Разумеется, цена зависит от его размеров и формы.
Приведем несколько примеров из найденного на просторах всемирной сети прайс-листа.
- КС-7-6 (диаметр 70, высота 60, обычное стеновое кольцо) — 850 рублей.
- КС-20-9 (200х90 см) — 4500 рублей.
- КС-15-10ч (150х100 см, с замком) — 3750 рублей.
- КЦД-15-9 (150х90, с дном) — 4650 рублей.
- КЦД-20-10ч (200х100 см, с дном и замком) — 18000 рублей.
Для многих видов коммуникаций часто применяются не только трубы, но и железобетонные кольца. Сегодня нас будут интересовать те их виды, которые используют для устройства автономной канализации. Раньше, когда кольца были недоступны для рядового застройщика, канализационный колодец либо заливался бетоном по опалубке, либо выкладывался кирпичом. Естественно, это занимало массу времени, денег и стоило больших усилий. Канализационные кольца стали доступными и с их помощью можно выполнить септик под ключ, до самого последнего элемента, включая крышку люка.
Взаимосвязь толщины и кладки
толщина и кладка
Этот важный показатель будет влиять на эксплуатационные характеристики объекта. Среди них можно назвать надежность и его потребительские возможности. Если работа сделана не по ГОСТовским рекомендациям, то жить в таком помещении может быть совершенно не очень комфортно.Лучше всего, чтобы кладка была сделана именно в несколько слоев. Это гарантирует в последующем высокие эксплуатационные качества. Определить, какой именно она должна быть, можно в том случае, если обратиться к специализированным нормативным требованиям. Чаще всего они отражены в соответствующей документации.
Опалубка
При возведении конструкций потребуется монтаж прочной опалубки, которая послужит защитой для вытекания раствора. Опалубка бывает таких видов:
- блочная, которая используется при монолитной заливке объектов без перекрытий;
- разборная, состоящая из отдельных частей обеспечивающие жесткость постройки;
- скользящая, которая применяется в строительстве многоэтажных зданий;
- пневматическая, имеет воздухопроницаемую прочную оболочку;
- несъемная, используется в роли декора;
- туннельная, необходима в постройках с перекрытием.
Процесс установки опалубки несложный и состоит из рытья котлована и монтажа щитов
Монтируя опалубку, важно следить за ровностью конструкции и избегать деформаций под воздействием больших масс бетонного раствора
№3. Подготовительные работы и проектирование

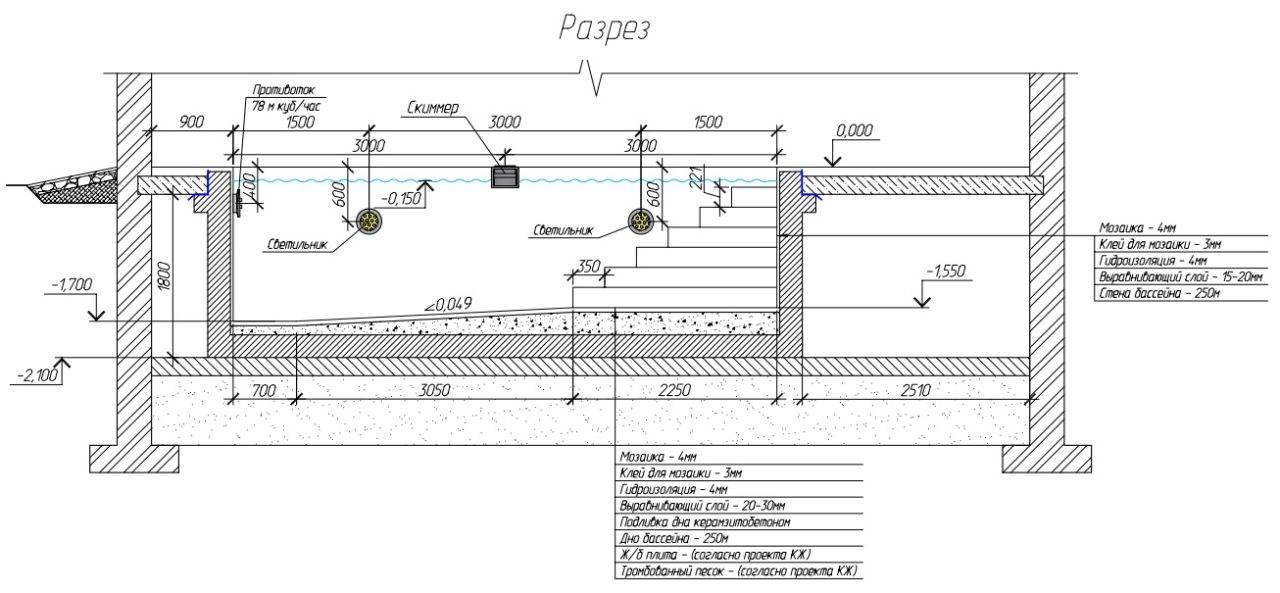

Первый этап на пути к строительству бетонного бассейна – это создание проекта и продумывание всех технических мелочей будущего объекта
Важно сразу определиться с размером и формой конструкции: эти параметры напрямую зависят от того, какое место выделяется под постройку, и сколько человек будет купаться в бассейне. Для комфортного отдыха вполне подойдет бассейн глубиной 1,5 м и длиной 5,5 м, но в случае обустройства вышки для прыжков глубина чаши должна быть не менее 2,5 м
Не забудьте учесть, что вокруг бассейна должно оставаться место для нормального доступа к нему или для обустройства зоны отдыха. Кроме того, необходимо предусмотреть место для установки всего необходимого оборудования.
Размещать бассейн слишком близко к постройкам не рекомендуется, чтобы тень не препятствовала естественному нагреву воды. Под кронами деревьев конструкцию также не стоит возводить, чтобы облегчить в дальнейшем уход за бассейном.
Для создания корректного проекта бассейна необходимо знать особенности грунтов, уровень грунтовых вод, а также учитывать нагрузку на стенки и дно бассейна, отчего зависит их толщина. В расчет стоит брать близость нахождения соседних фундаментов, а также глубину пролегания подземных коммуникаций, расстояние до точек подачи и слива воды и многие другие моменты. Если планируется возведение более-менее большого бассейна, лучше проконсультироваться со специалистами или даже заказать у них проектировку будущего бассейна.
На подготовительном этапе желательно определиться с бюджетом, выбрать облицовочный материал для стенок, а также подумать о приобретении системы фильтрации, электронагревателя, хлоргенератора, обустройстве лестницы, навеса и подсветки. Также на данном этапе продумывают водообменную систему, которая может быть:
- скиммерная. Хорошо подходит для бассейнов с прямыми углами. Водяная линия проходит по середине окошка скиммера, а загрязненная вода поступает в него под действием циркуляционного насоса и через донный слив поступает в фильтровальное оборудование, где очищается от механических загрязнений, дезинфицируется, подогревается и возвращается в бассейн;
- переливная. Обойдется дороже скиммерной, но будет более эффективной. Вода при такой системе доходит до кромки бассейна и через переливные желоба поступает в емкость с устройством автоматического долива. Оттуда вода поступает на очистку и подогрев, а потом возвращается в чашу.
Непременно стоит продумать, где будет размещаться оборудование для бассейна. Обычно бассейны проектируют на некотором удалении от других зданий на участке, потому разметить оборудование в уже существующей постройке невозможно.
Все оборудование и системы можно разметить двумя способами:
- под землей, ниже уровня воды в приямке. Если рядом есть подвальное помещение, то все системы можно установить там. Способ не самый популярный, так как не исключено образование протечек, что может испортить оборудование. В таком приямке обязательно надо провести гидроизоляцию стен, перекрытий и пола. Главный же минус – сложность обслуживания оборудования в тесном приямке. Например, песочный фильтр может быть практически невозможно поднять целиком, и тогда песок извлекают по частям;
- надземное размещение, над уровнем воды – более предпочтительный вариант. Пропадают риски затопления, повышается безопасность системы и долговечность всех элементов. При таком размещении оборудования обязательно устанавливать обратный клапан.
Виды бетонных колец для колодца

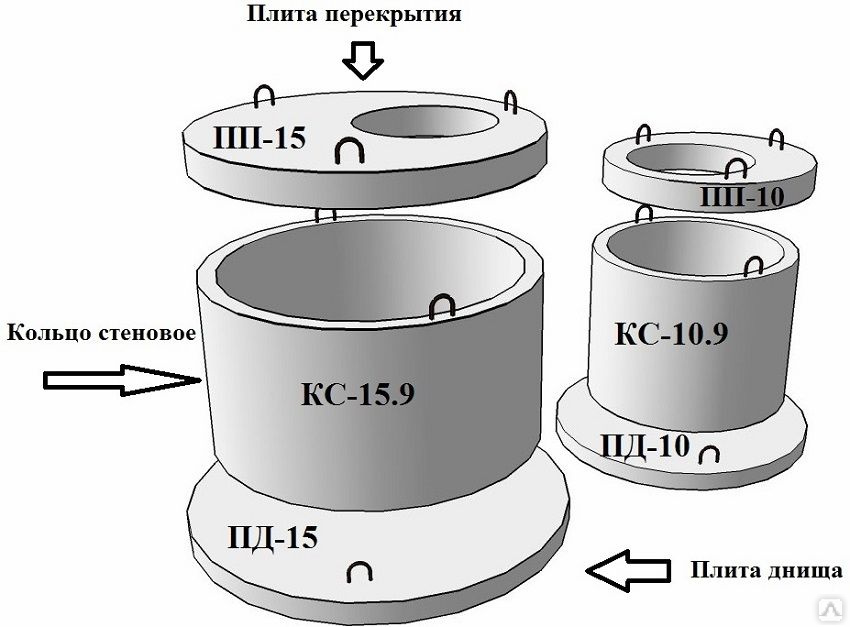

Колодезные кольца — это выполненные из железобетона изделия цилиндрической формы, применяемые в строительстве для обустройства подземных инженерных коммуникаций. Кроме сооружения колодцев для питьевой воды они применяются при сборке канализационных и сточных колонн, отстойников и резервуаров различной целевой направленности. Характеристики качества должны соответствовать ГОСТу № 8020-90.
Производство ЖБИ осуществляется методом заливки цементной смеси в форму (опалубку), предварительно армированную стальной проволокой Ø 8-12 мм. На противоположных концах изделия должны быть предусмотрены вертикальные стержни, которые впоследствии будут использоваться в качестве ушек для подъема конструкции. Из-за вибрации материал уплотняется, что приводит к потери части объема. Его восполняют повторной заливкой и вновь трясут форму, добиваясь полного устранения воздуха из тела изделия. Готовое кольцо получается после схватывания цементной массы.
Отпускная прочность (50% от необходимой) достигается в течение 7 дней, а полная — спустя 28-30 суток. По назначению ЖБИ разделяются на следующие виды:
- Опорные, которые закладываются в основание колодца.
- Стеновые, используемые для зауженных областей сооружения.
- Для водосточных систем.
- Для водопроводных и газовых колодцев.
- Для сети коллекторов и водоотведения.
- Для защиты кабелей электроснабжения.

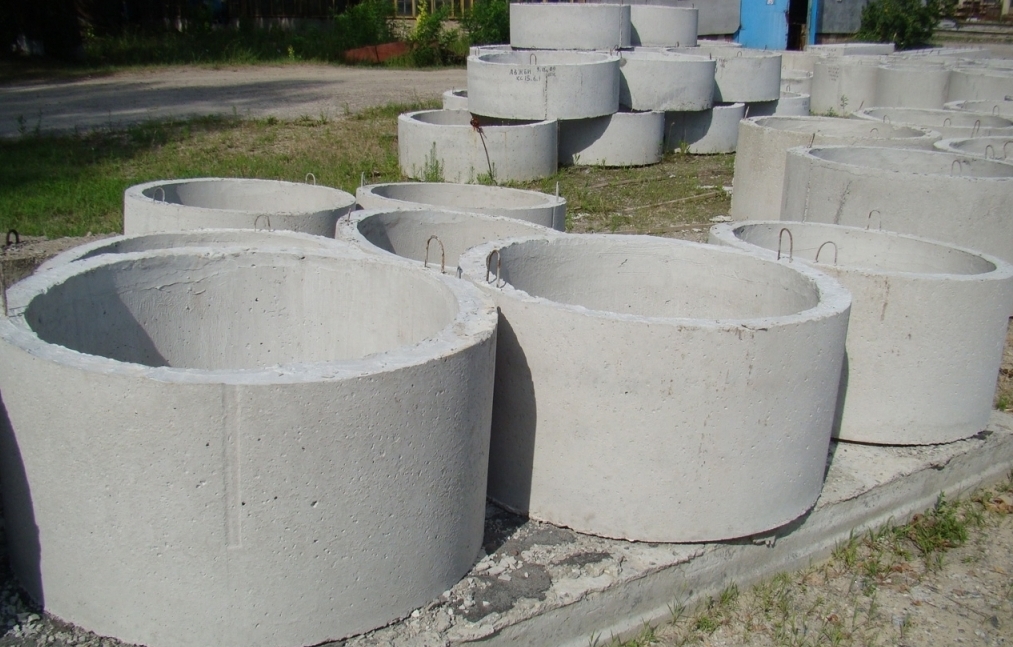

Стеновые бетонные кольца.
Кроме того, их классифицируют по методу стыковки. Существуют изделия с фальцами и без. Последние имеют плоские и гладкие грани и устанавливаются одно на другое. Такое соединение требует точности, а в дальнейшем и дополнительной герметизации стыков. Наличие фальцев — выемки с одного торца и выступа с другого — обеспечивает более надежное замковое соединение.
Различаются также сборные конструкции, состоящие из нескольких секций, и монолиты, выполняемые по индивидуальному заказу. Преимущество последних состоит в отсутствие стыковочных швов, у которых существует риск протечки, а также в избавлении от необходимости подгонять каждый следующий элемент к предыдущему. Размеры монолитов ограничиваются только условиями транспортировки изделия к месту установки.
Какого производителя выбрать
В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:
- «ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
- ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
- Фирма «Диалог Строй» в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
- Компания «ЮгСтройКомплект» в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.
Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.
Особенности конструкции из бетона
Сделать колодец из бетонных колец можно, как это ни странно, своими руками. Хоть наиболее широко применяемое для этого кольцо – КС 10.9 – весит 600 килограмм, существует несколько способов спустить его в будущую горловину колодца.
К прочему, вы также можете узнать больше про сборные железобетонные кольца для колодцев.
Выкапывают яму большого размера на глубину 1.5-2 кольца. Первое кольцо устанавливают в центр и начинают обкапывать изнутри. Под своим весом оно проседает и освобождается место для новых колец. Так постепенно, наращивая глубину по одной секции, колодец устремляется к водоносному слою.
Для ручного сооружения устройства лучше брать бетонные кольца КС 7.3, КС 7.9, КС 10.3 и КС 10.9. Первая цифра показывает внутренний диаметр в дециметрах, а вторая – высоту изделия.

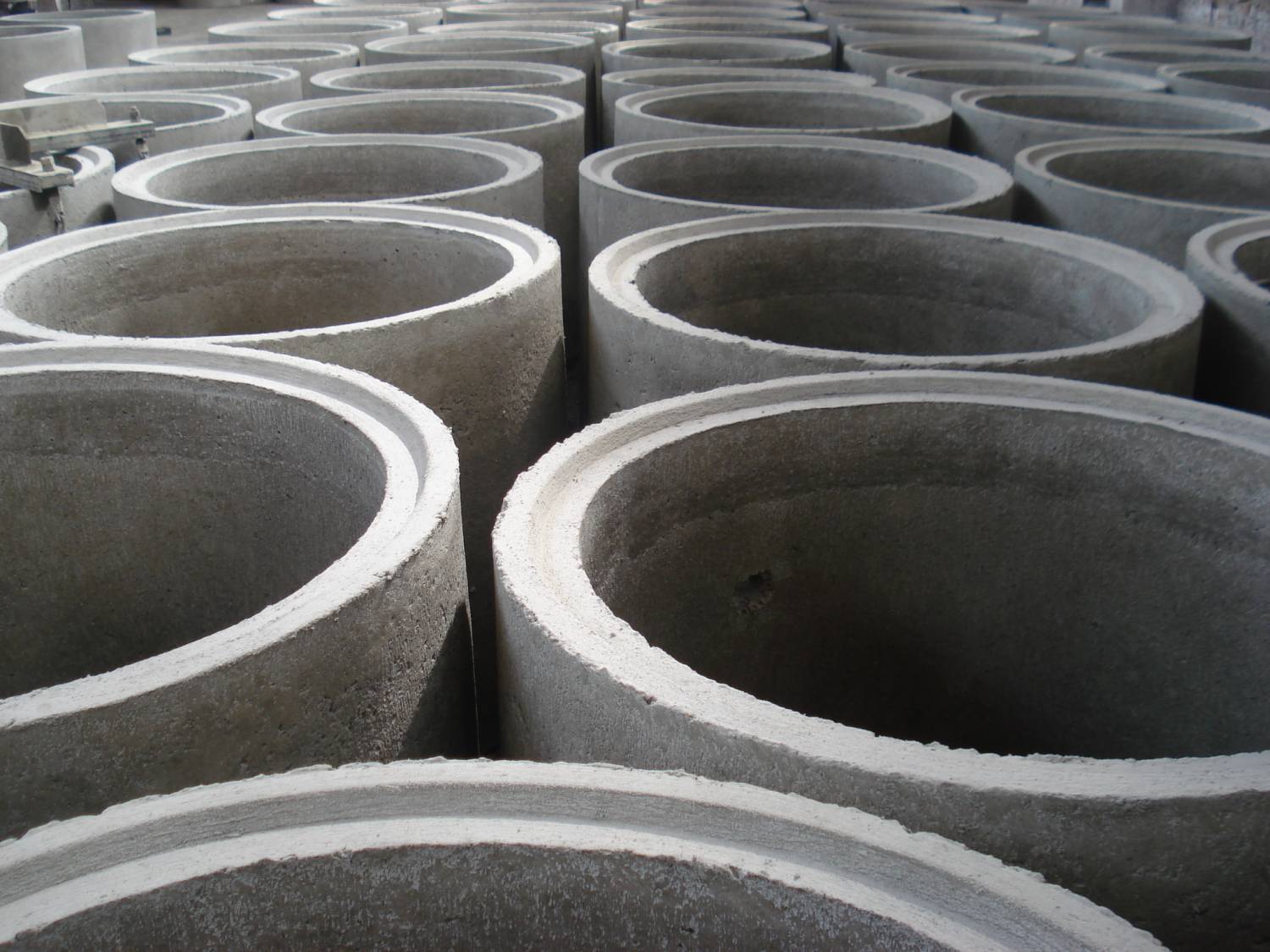

Также можно взять бетонные изделия с замками («с четвертью»). Благодаря замковым соединениям на торцах, горловина колодца получается надежной и монолитной. Еще одним плюсом моделей с четвертью является то, что они сами выравниваются. Так что не нужно тратить силы, чтобы выставлять их идеально ровно.
Колодезные размеры: диаметр, вес, высота, толщина
Самое маленькое серийное бетонное кольцо имеет внутренний диаметр 0.7 м. Самый большой диаметр – два с половиной метра.
Размеры и масса бетонных колец для колодцев.
Маленькие канализационные
Маленькие изделия применяют для водоносных колодцев. Большие необходимы в процессе монтажа канализации и смотровых колодцев. Кольца могут иметь разные размеры стенок. Высота может составлять от десяти сантиметров до трех метров.
Пошаговая инструкция создания домика для колодца своими руками изложена в данном материале.
Армированные и железобетонные модели: сколько весят
Ниже приведены несколько популярных типов колец из белого и серого армированного бетона:
- К-7-1 – с внутренним диаметром в семьдесят сантиметров и высотой в десять. Толщина стенок – 80 мм (или 8 см). Такое изделие весит 46 кг и позволяют наращивать высоту (глубину) колодца с минимальными размерами.
- К-7-10 – это, так сказать, «золотой стандарт». Высоты один метр вполне хватает, чтобы с помощью техники можно было работать и довольно быстро монтировать колодец на участке. Вес – 457 кг.
- К-7-5 или К-7-6. Изделие для ручной работы с меньшей высотой. Их вес, соответственно, 230 и 275 кг.
- К-20-10 – самое большое кольцо из бетона. Его вес – 2.5 тонны. Для своего колодца оно вряд ли понадобиться.
Внутренне устройство
Очень важно обеспечить качественную герметизацию колодца. Это позволит не только пользоваться им по назначению, но и существенно продлит срок эксплуатации. Вас также могут заинтересовать декоративные крышки на колодец
Вас также могут заинтересовать декоративные крышки на колодец.
Герметизация
Обычно герметизацию делают с помощью раствора цемента. Стыки колец колодца еще на стадии опускания обмазывают раствором. Перед этим их нужно скрепить между собой железными крючьями или скобами. Если использовать кольца с замковым соединением («с четвертью»), то без металлических скоб можно обойтись. Кольца идеально становятся одно на другое. Необходимо лишь обеспечивать аккуратную установку, чтобы избежать сколов и обрушения тонких частей стенки.
Модели с четвертью имеют те же основные размеры, что и обычные бетонные кольца. К-7-9ч, К-7-10ч и К-10-10ч. Сзади маркировки к ним дописывают букву «ч», чтобы показать, что это «кольцо бетонное с четвертью».
Сколько стоит? Цена за К-10-10ч будет 2150 рублей при весе кольца 640 кг.
К-7-9ч имеет массу 400 кг и стоит полторы тысячи рублей.
Гидроизоляция
Существуют и другие способы гидроизоляции своего колодца, септика или бетонного кессона. Варка битума на костре – самый распространенный из них. Но далеко не самый эстетичный и надежный. Гораздо лучше приобрести в специализированной торговой точке какой-нибудь готовый вариант герметика на основе битумной смолы. В магазинах есть специальные пропитки и концентраты, которые при нанесении их на бетонную поверхность создают водонепроницаемый слой. Рекомендуем также изучить материал о том, какое должно быть расстояние от колодца до колодца.
Также некоторые владельцы бетонных колодцев заказывает себе герметизацию из полиэтиленового слоя. Способ довольно затратный, да и тогда уж лучше приобрести весь колодец в сборе из полимеров.
О том, как выбрать насос для колодца узнаете здесь.
Как рассчитать объема септика?
Некоторое количество колец, установленных друг на друга, образуют колодцы, а те в свою очередь являются септиком — локальной системой очистки сточных вод. При этом первый колодец обязателен, поскольку он выполняет функцию очистки, остальные — фильтруют полученные стоки. Количество таких секций может быть разным.
Чтобы рассчитать объем бетонных колец для септика, используют формулу:
V = n * Q * 3/1000, где:
- V — объем (измеряется в м3);
- n — количество человек, которые проживают в доме;
- Q — трата воды на одного пользователя (в сутки);
- 3 — количество дней, требующихся для очистки стоков (согласно СНиП).
Это очень упрощенный вариант, но благодаря ему можно посчитать и вычислить объем септика для частного дома. Но стоит понимать, что результат получается приблизительный, поскольку в исходных данных используется расчет усредненного значения потребления воды на одного человека, проживающего дома. Оно равно показателю 300—350 литров. Но, прежде чем использовать показатель, стоит провести дополнительные исследования.
Этап 1. Определение расчетной длины плиты
Длина плиты и проектная длина плиты это очень разносторонние вещи. Фактическая длина плиты может быть любой. А вот расчетная длина (другими словами пролет балки, а в нашем случае плиты перекрытия) имеет совсем иные значения. Пролетом зовется расстояние в свету (минимальное расстояние между наиболее выпуклыми частями соседних элементов) между несущими стенами. А если быть точнее, то это рассчитываемая от стен длина и ширина помещения. И само собой, за счет опирания на стены, по факту плита будет длиннее.
Следует отметить, что монолитная железобетонная плита может опираться на несущие стены, возведенные из следующих материалов: кирпич, камень, газо- и пенобетон, керамзитобетон, шлакоблок. Если в качестве опор под плиту используется кладка из недостаточно прочных материалов (газобетон, пенобетон, керамзитобетон, шлакоблок), то этот материал должен пройти расчеты на соответствующие нагрузки.
Примем значение расчетной длины плиты l=4 м.
https://youtube.com/watch?v=RuDe63IZOGI
