Особенности выбора типа траншеи для прокладки кабелей в соответствии с их количеством

Определение необходимого размера траншеи

Для правильной укладки кабеля необходимо определить размеры траншеи. Размеры траншеи зависят от ряда факторов, таких как тип кабеля, его диаметр, глубина укладки, климатические условия и другие.

Перед началом работ по прокладке кабеля необходимо провести техническое обследование местности, чтобы определить все необходимые параметры.

Ширина траншеи

Ширина траншеи должна быть достаточной для удобной укладки кабеля и защитных труб или каналов. Обычно ширина траншеи составляет от 30 до 50 сантиметров. Однако, при укладке определенных типов кабелей может потребоваться более широкая траншея. В таких случаях рекомендуется проконсультироваться с профессионалами, чтобы избежать ошибок.

Глубина траншеи

Глубина траншеи определяется типом кабеля и условиями эксплуатации. Обычно кабель укладывается на глубину не менее 60 сантиметров от поверхности земли. Однако, в некоторых случаях (например, при прокладке кабеля под проезжей частью или в зонах повышенного влагопотребления) глубина траншеи может быть больше.

Минимальный радиус изгиба

При укладке кабеля необходимо учитывать его минимальный радиус изгиба. Минимальный радиус изгиба — это минимальный радиус, при котором кабель может быть изогнут без повреждений. Значение минимального радиуса изгиба указывается производителем кабеля и должно быть соблюдено при укладке. Если кабель не укладывается с соблюдением данного требования, это может привести к его повреждению и потере функциональности.

При расчете размеров траншеи необходимо учесть и другие факторы, такие как прокладываемое количество кабеля, наличие защитных труб или каналов, климатические условия и другие особенности конкретного объекта.

Всегда рекомендуется проконсультироваться с профессионалами и следовать рекомендациям производителей кабелей, чтобы гарантировать правильность укладки кабеля и его долговечность.

Размеры траншей

Наименьшую ширину траншейс вертикальными стенками по дну Втрmin согласно /5/ следует принимать в зависимости от типа и диаметра прокладываемых труб, способа их укладки по приложению А, таблица А.4.

Таблица А.4 Наименьшая ширина траншеи по дну

Способ укладки	Наименьшая ширина траншем с вертикальными стенками по дну, м, без учета креплений для труб
Стальных и пластмассовых	Раструбных чугунных, бетонных, железобетонных и асбе-стоцементных	Бетонных, железобетонных на муфтах и фальцах, керамических
Плетями или отдельными секциями при наружном диаметре D труб, м:
До 0,7	D+0,3, но не менее 0,7	–	–
Более 0,7	1,5 D	–	–
Отдельными трубами при наружном диаметре D труб, м:
До 0,5	D+0,5	D+0,6	D+0,8
От 0,5 до 1,6	D+0,8	D+l	D+l,2
От 1,6 до 3,5	D+1,4	D+1,4	D+1,4

Если траншея разрабатывается одноковшовым экскаватором, необходимо проверить ширину ковша вк принятого экскаватора с принятой по данной таблице по следующей формуле:

где q – емкость ковша выбранного экскаватора, м3.

При этом надо иметь в виду, что ширина траншей, разрабатываемых одноковшовым экскаватором, должна быть не менее ширины режущей кромки ковша экскаватора, с добавлением в песчаных грунтах и супесях 0,15 м, в глинах и суглинках 0,10 м. Если получится, что ширина траншеи меньше величины вк с добавлением этих запасов, то необходимо либо принимать экскаватор с меньшей шириной ковша или увеличивать проектную ширину траншеи, что повлечет за собой увеличение объемов земляных работ. Ширина траншей с откосами (см. рисунок 4, б и в) по дну принимается равной D+0,5 м при укладке трубопроводов из отдельных труб и D+0,3 м – при укладке плетями.

Рисунок 4 – Схема для определения размеров траншей:

а – с вертикальными стенками и креплениями; б – трапецеидальных; в – сложного сечения при совмещенной прокладке трубопроводов. При устройстве креплений (см. рисунок 4,а) ширину траншей увеличивают на их толщину . Ширина траншеи по верху определяется крутизной ее откосов (Втр+2mh). Глубина траншеи зависит от глубины заложения труб, которая во всех случаях должна быть на 0,5 м больше расчетной глубины промерзания грунта. Продольный уклон траншеи устанавливается проектом в зависимости от назначения трубопровода. Наименьшее расстояние в свету между поверхностью трубопровода (коллектора) и стенками должно быть не менее 0,7 м, если в траншеях с вертикальными стенками необходима работа людей. Для заделки стыковых соединений труб в траншеях отрывают приямки необходимых размеров, указанных в /5/.

Л.С.Щепаник Технология строительных процессов

Страницы: | 1 |

Статьи по этой тематике «Технология строительных процессов»:

• Назначение размеров котлована под фундамент здания
• Подбор комплекта машин для разработки грунта
• Организация водоотвода, водоотлива и водопонижения грунтовых вод
• Калькуляция трудовых затрат
• Способы разработки грунта

Комментарии читателей

Добавить комментарий

Преимущества прокладки электрического кабеля под землей

Создание подземных кабельных линий – уникальное техническое решение, позволяющее строить надежные и безопасные электрические сети, обладающие довольно большой протяженностью. Учитывая, что прокладка электрического кабеля под поверхностью земли не требует строительства громоздких наземных коммуникаций, этот способ подвода электричества к объектам различного функционального предназначения приобретает в наши дни все большую популярность.

Области применения подземных электрических сетей

Чаще всего подземные кабельные линии создаются в черте современных населенных пунктов, и выполняют они следующие функции:

• подвод электричества к жилым торговым и общественным объектам;
• подключение к электросетям наружных осветительных систем и развлекательных аттракционов;
• подведение электроэнергии к рекламным щитам, к ландшафтному освещению и другой декоративной иллюминации.

Также прокладка кабеля в траншее является очень популярным способом электрификации современных промышленных объектов. С помощью подземных кабельных линий можно организовывать надежные распределительные сети, а также подводить электроэнергию к мощному производственному оборудованию. И если воздушные линии электропередачи очень уязвимы перед капризами природы и другими воздействиями механического характера, то у подземных кабальных сетей этот недостаток отсутствует напрочь.

Преимущества подземных кабельных сетей

О ключевом преимуществе, которым обладают подземные электрические сети, мы уже упомянули. Заключается оно в надежной защите электрического кабеля от внешних механических воздействий. Преимущество – ключевое, но далеко не единственное. Рассмотрим – чем же еще привлекателен монтаж кабельных линий под землей. Представляем вашему вниманию краткий перечень дополнительных преимуществ, которые наблюдаются при строительстве подземных электрических сетей:

• простота проектирования (рассчитать длину подземного кабеля также просто, как и определить наиболее подходящую его разновидность);
• сравнительно невысокие затраты на приобретение наземного оборудования (для того чтобы подключить подземную электрическую сеть к электропитанию, достаточно установить всего одно внешнее устройство – наземный рубильник);
• эстетичность, которая заключается в том, что подключение электричества посредством подземного электрического кабеля совершенно не портит прелестей окружающего ландшафта (по территории газонов, улиц и других электрических площадок подземный кабель прокладывается скрыто и незаметно).

Основные способы прокладки подземных электрических коммуникаций

В настоящее время прокладка подземных электрических сетей выполняется двумя способами. Первый предполагает монтаж кабеля в траншее, второй – прокладку электрического проводника бестраншейным методом. Рассмотрим эти способы более подробно.

Укладка кабеля в земляную траншею – это классический и наиболее распространенный способ организации подземных электрических сетей. В процессе его реализации создается земляная траншея, на дне которой организовывается специальная технологическая подушка (песчаная). Затем кабель укладывается в траншею, после чего засыпается грунтом.

Что касается бестраншейного метода: к нему прибегают в местах пересечения электрической линии с автомобильными дорогами, другими инженерными коммуникациями и прочими препятствиями. Этот способ организации электрических сетей предполагает создание горизонтальных проколов грунта, избавляющих от необходимости проводить наружные земляные работы.

Каким именно способом будет организованно электроснабжение в том или ином случае – это зависит от требований электропроекта, который должен быть разработан и утвержден заблаговременно.

Разметка и разбивка трассы, подготовка траншей для прокладки кабеля

   Перед прокладкой кабеля производится разбивка трассы, которая в процессе проектирования выбирается с учетом наименьшего объема строительных работ, максимального использования механизмов, удобства эксплуатационного обслуживания и минимальных затрат на работы по защите кабелей от коррозии, опасных влияний и повреждений от ударов молнии. Разбивка трассы осуществляется в соответствии с рабочими чертежами, отступление от которых допускается только по согласованию с заказчиком или проектной организацией.

   Трасса прокладки кабеля выбирается по возможности прямолинейной. Участки с известковыми почвами, сточными водами, свалки и другие места, опасные в коррозийном отношении, следует обходить. Места нахождения существующих подземных сооружений определяют по технической документации или с помощью кабелеискателей и путем шурфования (об этом чуть ниже). На склонах оврагов, крутых подъемах и спусках свыше 30° и до 45° траншея должна быть вырыта зигзагообразно (”змейкой”), с максимальным отклонением от осевой прямой линии 1,5 м на длине 5 м. При уклонах от 30° до 45° прокладывается кабель с обычной броней, а при уклонах свыше 45° — с проволочной броней.

   Разметку и разбивку трассы подземной кабельной линии производят в соответствии с рабочими чертежами при помощи колышков по центру будущей траншеи и на поворотах ее, а также на прямых участках примерно через 50 м по ее длине забивают вешки-колья, которые и служат отправными точками для разбивки траншеи. На расстоянии, равном половине ширины траншеи от колышков, следует натягивать шнур, обозначающий линию одного из краев траншеи.

В процессе разбивки трасс необходимо учитывать следующее:

   При разбивке трассы прокладки кабелей в грунте необходимо соблюдать расстояния от наземных и подземных сооружений, указанных в проектной документации. При работе в пределах охранных зон подземных коммуникаций ответственный исполнитель работ обязан проинструктировать под расписку бригадира и машинистов, работающих на механизмах, об условиях производства работ, показать места прохождения подземных коммуникаций по чертежам и в натуре, обозначить границы, в пределах которых запрещено работать с помощью землеройных механизмов, а также применять ударные механизмы.

   Если кабельная трасса намечается в местах, где уже имеются действующие кабели или другие подземные сооружения, которые недостаточно точно указаны на уличном чертеже, то, прежде чем приступить к разрытию траншеи, необходимо проверить расположение этих сооружений по отношению к трассе. С этой целью по всей трассе разрывают пробные ямки — шурфы, которые должны иметь длину 1 м по оси будущей траншеи.

Таблица габаритов

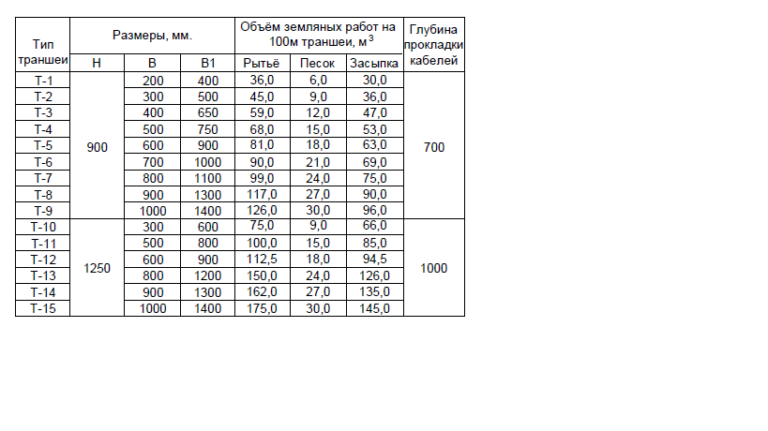

Таблица – габариты траншей, объемы земельных работ:

Тип траншеи	Ширина в мм	Высота в мм	Объем земляных работ на 100 м траншеи, м3	Объем мелкой просеянной земли или песка на 100 метров траншеи, м3	Глубина прокладки
Рытье траншеи	Обратная засыпка
Т-1	200	900	18	12	6	700
Т-2	300	27	18	3
Т-3	400	36	24	12
Т-4	500	45	30	15
Т-5	600	54	36	18
Т-6	700	63	42	21
Т-7	800	72	48	24
Т-8	900	81	54	27
Т-9	1000	90	60	30
Т-10	300	1250	37,5	28,5	9	900
Т-11	500	62,5	47,5	15
Т-12	600	75	57	18
Т-13	800	100	78,6	24
Т-14	900	112	85	27
Т-15	1000	125	95	30

Таблица – выбор типа траншеи в соответствии с количеством прокладываемых в ней кабелей до 10 кВ:

Тип траншеи	Количество кабелей, шт
при диаметре кабеля, мм
До 10	До 20	До 30	До 40	До 50	До 60	До 70	До 80
Т-1	1;2	1	1	1	1	1	1	1
Т-2	2	2	2	2	2
Т-10
Т-3	3	3	3	3	2	2
Т-4	4	4	4	3	3	3
Т-11
Т-5	5	5	4	4	3
Т-12
Т-6	6	6	5	5	4
Т-7	6	5	5	4	4
Т-13
Т-8	6	6	5	5
Т-14
Т-9	6	6
Т-15

Важная и полезная информация о прокладке кабеля в траншее находится в этом разделе.

2.3.97

При пересечении кабельными линиями железных и
автомобильных дорог кабели должны прокладываться в туннелях, блоках или трубах
по всей ширине зоны отчуждения на глубине не менее 1 м от полотна дороги и не
менее 0,5 м от дна водоотводных канав. При отсутствии зоны отчуждения указанные
условия прокладки должны выполняться только на участке пересечения плюс по 2 м
по обе стороны от полотна дороги.

При пересечении кабельными линиями электрифицированных и
подлежащих электрификации на постоянном токе* железных дорог блоки и трубы
должны быть изолирующими (см. 2.3.90). Место пересечения должно находиться на
расстоянии не менее 10 м от стрелок, крестовин и мест присоединения к рельсам
отсасывающих кабелей. Пересечение кабелей с путями электрифицированного
рельсового транспорта должно производиться под углом 75-90° к оси пути.

________________

* Согласовано с Министерством путей сообщения.

Концы блоков и труб должны быть утоплены джутовыми
плетеными шнурами, обмазанными водонепроницаемой (мятой) глиной на глубину не
менее 300 мм.

При пересечении тупиковых дорог промышленного назначения с
малой интенсивностью движения, а также специальных путей (например, на слипах и
т. п.) кабели, как правило, должны прокладываться непосредственно в земле.

При пересечении трассы кабельных линий вновь сооружаемой
железной неэлектрифицированной дорогой или автомобильной дорогой перекладки
действующих кабельных линий не требуется. В месте пересечения должны быть
заложены на случай ремонта кабелей в необходимом количестве резервные блоки или
трубы с плотно заделанными торцами.

В случае перехода кабельной линии в воздушную кабель должен
выходить на поверхность на расстоянии не менее 3,5 м от подошвы насыпи или от
кромки полотна.

Горизонтальные траншеи и каналы

Горизонтальные траншеи и каналы используются для прокладки кабельных систем на открытых участках, где возможна прямая прокладка кабелей без дополнительных трудностей. Они также могут быть использованы внутри зданий, например, в помещениях с высокими потолками или в подвальных помещениях.

Основное преимущество горизонтальных траншеи и каналов заключается в возможности легкого доступа для установки, обслуживания и ремонта кабельной системы. Они также обеспечивают хорошую защиту кабелей от повреждений, таких как механические воздействия или воздействие агрессивных веществ.

Горизонтальные траншеи и каналы могут быть различной глубины, в зависимости от требований и условий прокладки кабелей. Они обычно имеют прямую форму, но также могут быть изогнутыми или иметь дополнительные отходы для обхода препятствий или изменения направления.

Примеры использования горизонтальных траншеи и каналов:

• Прокладка кабелей на открытых участках между зданиями или сооружениями.
• Прокладка кабелей внутри зданий на большие расстояния.
• Прокладка кабелей в подвальных помещениях или подвалах.

При проектировании и прокладке горизонтальных траншеи и каналов необходимо учитывать следующие моменты:

1. Необходимость обеспечить достаточную глубину траншеи или канала для защиты кабелей от нежелательных воздействий.
2. Необходимость обеспечить достаточное пространство для установки и обслуживания кабелей.
3. Необходимость предусмотреть возможность смены или добавления кабелей в будущем без дополнительных проблем и затрат.
4. Правильное использование материалов и методов для обеспечения надежности и безопасности кабельной системы.

Важно также учитывать особенности прокладки кабелей, такие как возможность создания запасного количества кабелей для более эффективной эксплуатации системы

Грунтовая траншея: особенности и преимущества

Грунтовая траншея – это один из типов траншей, которые используются для прокладки кабеля в соответствии с Правилами устройства электроустановок (ПУЭ). Она представляет собой выкопанную в грунте яму, которая служит для защиты кабеля от повреждений и обеспечения его надежной фиксации.

Основные особенности грунтовой траншеи:

1. Грунтовая траншея имеет открытую конструкцию, что позволяет удобно проводить прокладку кабеля и выполнение всех необходимых монтажных работ.
2. Грунтовая траншея может иметь разные размеры и форму в зависимости от требований и условий местности. Однако, необходимо соблюдать минимальные размеры глубины и ширины траншеи, чтобы обеспечить безопасность и надежность прокладки кабеля.
3. Грунтовая траншея должна быть оборудована защитными элементами, такими как днище, бортики и крышка, которые обеспечивают защиту кабеля от механических воздействий, попадания воды и других неблагоприятных факторов.
4. Для удобства эксплуатации и обслуживания кабеля, грунтовая траншея должна быть доступной для инспекции и ремонта.

Преимущества использования грунтовой траншеи для прокладки кабеля:

• Надежная защита кабеля от повреждений и внешних воздействий, таких как механические удары, воздействие воды, вибрации и т.д.
• Простота и удобство монтажа, обслуживания и ремонта кабеля в грунтовой траншеи.
• Возможность установки кабеля на различных глубинах и в разных направлениях в зависимости от конкретных условий.
• Долговечность и надежность конструкции грунтовой траншеи при правильном выполнении монтажных работ и соблюдении всех требований ПУЭ.

В итоге, грунтовая траншея является одним из наиболее распространенных и эффективных способов прокладки кабеля в соответствии с ПУЭ. Она обеспечивает надежную защиту и фиксацию кабеля, а также обеспечивает удобство эксплуатации и обслуживания. При правильном выполнении монтажных работ и соблюдении всех требований ПУЭ, грунтовая траншея обеспечивает долговечность и надежность работы электроустановок.

Монтаж и гидроизоляция лотковых конструкций

Монтаж каналов и туннелей проводят по СНиП III -16-80 (Правила работ при монтаже сборных бетонных и ЖБ конструкций) и СНиП III-4-80.

Основные правила проведения работ включают в себя пункты:

1. Монтаж начинают после устройства подушки и проверки строительным инструментом уклонов и размеров канала.
2. Лотки при установке цепляют за петли или пользуются захватами в виде прочных металлических стержней, пропущенных в противоположные стены ЖБИ.
3. При укладке плит рекомендуется использование клещевых фрикционных захватов без использования петель. В зависимости от технологии изготовления плит для их монтажа могут быть использованы спецотверстия в изделиях, при отсутствии петель и отверстий применяют строповочные петли.
4. Швы при укладке элементов заполняют раствором цемента марки 50, в местах деформации шовные проемы заливают битумом.
5. Если прокладка проводится полуподземным методом, швы между перекрытиями заливают битумной мастикой со специальным наполнителем по СНиП III-20-74, регламентирующим проведение кровельных, гидроизоляционных и пароизоляционных работ.
6. Все металлические соединения обязаны быть покрыты противокоррозионным составом, в тоннелях обетонированы по соответствующему узлу.
7. Строповочные отверстия после установки замазывают цементом марки 50.
8. Допускается монтаж лотковых коммуникаций без верхнего и нижестоящего перекрытия вне зданий со стенками высотой не более 60 см, и в цеховых каналах при углублении до 50 см.
9. Допускается протяжка коммуникаций в открытых канальных проходах при отсутствующей нагрузке во время возможного осыпания земли или отсутствия крепежа стенок временными подпорками.
10. В тоннелях закрытого типа коммуникации протягивают через монтажные проемы.
11. Засыпку проложенных коммуникаций проводят равномерно распределенными слоями толщиной 20 — 30 мм с двух сторон согласно технологии производства земляных работ по СНиП III-8-76.
12. Монтаж ЖБИ с закладочными элементами проводят по заранее нанесенным разбивочным рискам.

Укладка лотков с помощью спецтехники

Гидроизоляция

При возведении лотковых инженерных сооружений в районах с высоким уровнем грунтовых вод применяют следующие методы защиты туннельных и канальных конструкций от влаги:

1. Устраивают дренаж, если его осуществление технически невозможно, проводят гидравлическую изоляцию. При этом уровень поверхностных вод считают на 1 м ниже отметки планировки грунта при углублении до 4,5 м и на 1 м меньше верха ЖБИ при углублении более 4,5 м.
2. Гидравлическая изоляция на перекрытиях от проникновения подземных вод выполняется согласно СН 901-65, подготовленная основа под покрытие обязана иметь наклон в 4%.
3. При прокладке используют следующие виды гидравлической изоляции:

• холодную из асфальта;
• горячую из асфальта;
• оклеечную из битума;
• композиционные материалы из кислот, петролатума, битумной мастики.

1. Наружные поверхности изделий вне зоны грунтовых вод обмазывается битумной гидроизоляцией. При прокладке тепловых сетей для защиты от поверхностных вод руководствуется соответствующим СНиП II-36-73.
2. Для повышения долговечности ЖБ конструкций, снижения трудоемкости и стоимости проводимых работ, применение гидроизоляции рекомендуется проводить при уровне грунтовых вод до 20 м.
3. Проведение работ регламентировано указаниями СН 301-65 (п.2.1) и требованиями СНиП 2.03.11-85 относительно защиты строительных конструкций от коррозии при агрессивном воздействии водной среды.
4. Гидроизоляционное противонапорное покрытие должно располагаться на высоте не менее, чем 0,5 м над максимальным уровнем грунтовых вод.
5. Сборные лотковые элементы каналов и тоннелей должны размещаться на подушке из бетона марки 100 толщиной не менее 10 см, по краям подготовка должна армироваться сетками.
6. Если подготовка проводится в агрессивной водной среде, ее выполняют из бетона высокой плотности группы не ниже В6 по водопроницаемости.
7. Другая технология создания подготовительной подушки в траншее — втрамбовывание в грунт щебня с его последующей проливкой битумом до полного впитывания.
8. Гидроизоляционная узлы, деформационные швы, защитные ограждения, детали пропуска через гидроизоляционный слой труб, кабелей, должны выполняться в соответствии с СН 301-65

Стоимость лотков

Широко применяемые в промышленности, строительной сфере, коммунальном и сельском хозяйстве ЖБИ лотки теплотрасс выпускают для организации открытых и закрытых каналов, туннелей под землей и на ее поверхности. Значительное количество типоразмеров, доступность, простота монтажа, невысокая цена, существенно расширяют область их применения вплоть до бытового использования.

Преимущества подземной прокладки

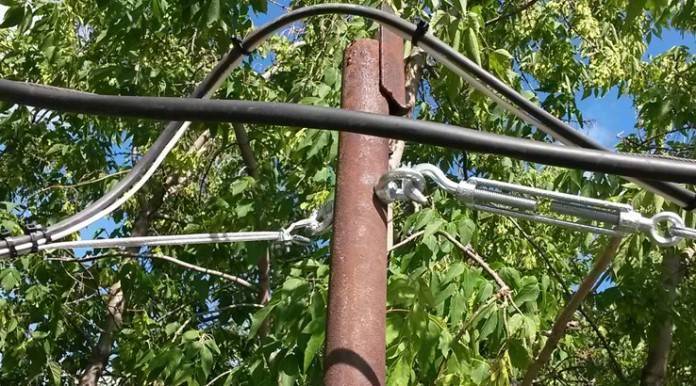

Если сравнивать воздушную проводку с укладкой кабеля в траншею по степени надежности, то у последнего способа нет ни единого недостатка. Но только в том случае, если работы были проведены корректно. Прокладка кабеля в земле позволяет:

• использовать провода большего сечения без необходимости усиления, которое требуют воздушные линии;
• минимизировать количество внешних устройств, так как потребуется лишь установка автомата на вводе;
• гарантировать полную безопасность электросети, если изоляция будет выполнена грамотно;
• уменьшить расходы, потому что прокладывание кабеля по воздуху нередко более затратно;
• избежать появления на участке сомнительных «украшений» — висящих проводов.

Технология работ в разных российских регионах почти не имеет отличий, однако есть небольшие нюансы, касающиеся климатических условий и грунта. Нормы и ГОСТы, регулирующие подземную установку линий, были разработаны еще в начале второй половины прошлого века, но с тех пор остаются неизменными.

Практика укладки кабеля

Расписали нормы, теперь читателям наверняка интересно, как методики реализуются практически. Глубина траншеи прокладки кабеля выдерживается частниками ориентировочно, инструментом послужит лопата. Предприятия используют тракторы, снабженные бороной (фрезой), бульдозеры (снятие широкого слоя). Кабель немного змеится, идет легкой волной. Помогает компенсировать температурные изменения по временам года. Стараются положить сразу большой отрез:

1. Вдоль трассы монтируется система роликов, повторяющая изгибы криворукого машиниста бульдозера.
2. Под шоссе, оврагами ведется горизонтальное бурение с выходом кабельного канала на ту сторону. Внутрь прокладываются трубы ПНД. Некоторые типы кабеля можно непосредственно кидать на дно (сетчатый экран).
3. Иногда используются бетонные блоки, служащие каналами.

Типовой проект показывает последовательность действий. Допустим, прокладка кабеля в траншее внутрь трубы ведется протяжкой троса лебедкой. Натяжение не превышает 30 Н/кв. мм алюминиевых и 50 Н/кв. мм медных жил. Берется сечение чистого металла, площадь оплетки отбрасывают. Оценивается длина протягиваемого лебедкой отрезка кабеля, вычисляются, согласно коэффициентам, силы трения, нагрузка. Типичные примеры цифр:

• Коэффициент трения при движении по роликам – 0,2-0,3
• При протягивании в бетонный короб – 0,4-0,6.
• При протаскивании внутрь ПНД трубы определяется методикой (снижая коэффициент, используют смазку, масло, воду). Колеблется в пределах 0,1 – 0,25.

Нагрузка трех сплетенных кабелей высчитывается соотношением, будто тянется один. Никто неспособен гарантировать, что длина элементов в точности одинакова. На практике и достичь сложно. Радиус скругления одиночного кабеля должен быть выше 15 диаметров внешней изоляции. Для трехжильных – 12. Недостаточно выучить типы траншей прокладки кабеля, прочитать ПУЭ. Потребуется изучить многие нормы, стандарты, правила, предписания.

Прокладка взаиморезервируемых кабелей траншеей по ПУЭ вроде не запрещается. Но вводная части говорит: линии в одном рукаве монтировать запрещено. При форс-мажорном случае может наступить одновременный выход из строя той и другой линии (расплавит дугой). Первопричина, по которой совместная укладка кабелей не приветствуется.

Заканчиваем обзор, надеемся, объяснили, как нужно пользоваться документами. Целиком случаи жизни советами не снабдишь. Примеры взяты практические, проекты реализованы, сданы в эксплуатацию. Слишком сильно лазейками пользоваться в законе не следует. Вдруг, изменятся!

Важные моменты при заполнении и покрытии траншеи

Правильное заполнение и покрытие траншеи при укладке кабеля является важным этапом процесса. Несоблюдение требований может привести к повреждению кабеля, образованию трещин и утечке тока. В данном разделе мы рассмотрим основные моменты, которые необходимо учесть при заполнении и покрытии траншеи.

Выбор материала для заполнения траншеи. При выборе материала для заполнения траншеи необходимо учесть тип почвы, в которой будет укладываться кабель. Чаще всего используются песок, гравий или специальные смеси

Важно, чтобы материал обладал необходимой прочностью и дренажными свойствами, чтобы предотвратить задержку воды в траншее.
Расстановка опорных элементов. При проектировании укладки кабеля необходимо предусмотреть расстановку опорных элементов, таких как кирпичи, блоки или плиты, для предотвращения смещений и оседания кабеля

Они должны быть установлены на определенном расстоянии друг от друга с учетом типа кабеля и его диаметра.
Укладка кабеля
При укладке кабеля необходимо обратить внимание на правильное его размещение в траншее. Кабель должен быть уложен таким образом, чтобы он не создавал излишней нагрузки на себя и не пережимался опорными элементами
Также необходимо соблюдать максимально рекомендуемое радиус поворота кабеля.
Устройство защитного слоя. Для защиты кабеля от механических повреждений необходимо установить защитный слой, который может быть выполнен из пластиковых или металлических панелей. Этот слой будет исполнять функцию дополнительной защиты кабеля от возможных повреждений при земляных работах.
Покрытие траншеи. После заполнения и укладки кабеля необходимо покрыть траншею, чтобы защитить его от воздействия окружающей среды. Для этого можно использовать песок, гравий, землю или специальные покрытия. Они должны быть установлены равномерно и плотно, чтобы предотвратить проникновение влаги и повреждение кабеля.

Правильное заполнение и покрытие траншеи при укладке кабеля является гарантией долговечности и надежности кабельной системы. Следуя указанным рекомендациям, можно предотвратить возможные проблемы и обеспечить стабильную работу кабеля на протяжении долгого времени.
