Как проложить кабель в земле

Делаем своими руками

Если вы считаете, что сами справитесь со всеми работами, то придется распланировать проводимый процесс. Итак, наша задача провести монтаж кабеля на дачном участке под землей своими руками. Начнем с того, что переход кабеля под землю может производиться от воздушной линии или от общего распределительного щита, который чаще всего устанавливается на стене.

Чаще всего для подземной проводки используется бронированный кабель. К примеру, ВБбШв. Это кабель медного исполнения, который имеет разную площадь сечения. Кстати, перед тем как закупать провода, необходимо точно рассчитать, какую токовую нагрузку они будут выдерживать. Если бюджет проводимых электромонтажных работ ограничен, то вместо бронированного кабеля можно использовать обычный, к примеру, ВВГнг. Он просто дешевле в виду отсутствие бронированной оплетки.

Условия подземной прокладки

• Вертикальный участок от щита до поверхности грунта можно комплектовать металлической трубой или уголком.
• В горизонтальных участках используются пластиковые трубы. И в данном случае длина ответвления не имеет никакого значения, потому что трубы можно соединять между собой в любую длину.

Внимание! Высота закрытого вертикального участка не должна быть меньше 1,8 метра

• Что касается укладки кабеля под дорогами, то в данном случае используются или металлические трубы, или асбестовые.
• Выкапываемые траншеи должны быть глубиною не меньше 70 см. При этом дно обязательно засыпается песчаным слоем толщиною 10 см. Если кабель для прокладки в земле на даче укладывается вне трубы, то после установки он также засыпается песком. При этом толщина второго слоя над кабелем должна быть не меньше 10 см.
• Вход в дом должен проводиться через специальную металлическую муфту, если проводка проходит через стену. Если через фундамент, то укладывается металлическая труба. Этот элемент необходим лишь для того, чтобы усадка дома и фундамента не привели к повреждению электрической проводки.

Бестраншейная прокладка

Этот вид монтажа кабеля также используется для сооружения ответвления на дачном участке. Таким способом приходится преодолевать препятствия, или если дом простроен на скальном грунте.

Есть в этой категории ответвлений один способ, которым сегодня пользуются многие дачники. Называют его проколом. Конечно, это не тот прокол, который делается спецтехникой. Данный процесс проводится вручную при помощи трубы и кувалды, поэтому тот, кто будет делать прокол на вашем участке, должен обладать огромной силой и выдержкой. Как делается прокол вручную?

• Первым дело с двух сторон препятствия выкапываются ямки, которые будут расположены на одной оси прокола.
• На конце трубы вырезаются зубья, то есть, конец будет в виде короны. Это сделать можно болгаркой. В данном случае диаметр трубы подбирается под диаметр кабеля, но он не должен быть меньше 20 мм.
• Труба устанавливается в ямку с одной стороны препятствия короной вперед. Затем по ней с обратной стороны надо бить кувалдой.
• Через каждые полметра трубу вынимают и промывают внутреннюю полость под напором воды. Если грунт песчаный, то можно обойтись и без воды, простукивая стенки трубы молотком.
• Если длина куска трубы не хватает, чтобы пробить грунт до второй ямки, к ней приваривается еще один кусок, который скрепляется дополнительно арматурой.
• Как только зубья короны появились с противоположной стороны, процесс можно прекратить. Корона отрезается, также отрезается и часть трубы, торчащей с противоположной стороны. Сама же труба остается в месте прокола, она будет выполнять защитные функции.

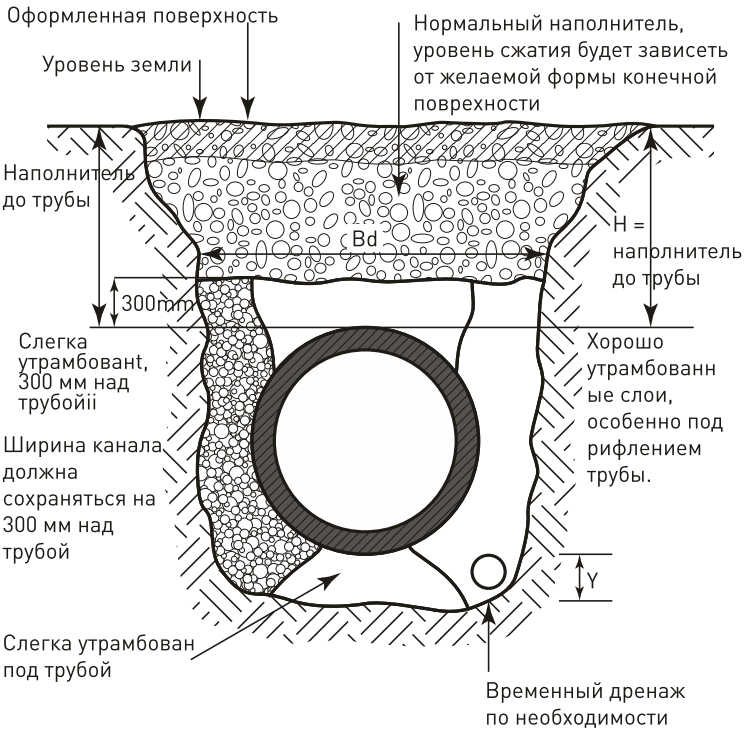

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ. В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу

Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

• Легкие (допустимое давление — 0.25 МПа);
• Среднелегкие (допустимое давление — 0.4 МПа);
• Средние (допустимое давление — 0.6 МПа);
• Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

Маркировки труб:

• «Л» — легкая;
• «СЛ» — среднелегкая;
• «С» — средняя;
•  «ОС» — среднеоблегченная;
• «СТ» — среднетяжелая;
• «Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

Нагрузка и срок службы.

Важный параметр электрического кабеля – это нагрузка, с которой ему предстоит работать. Любой электрокабель прокладывается с целью передачи мощности, которая характеризуется номинальным напряжением и электрическим током.

Если с передаваемой активной мощностью и рабочим напряжением всё понятно, то эл. ток необходимо рассчитать по следующей формуле:

Кс – коэффициент спроса (для определения максимального значения можно принять равным единице), cos Ф – в большинстве случаев принимает значение 0,8, nс – КПД электрической сети (аналогично величине, характеризующей спрос, для упрощения расчетов можно принять равным 1).

Зная максимальное значение электрического тока, можно определить и сечение кабеля. Для этого достаточно воспользоваться справочными таблицами.

При правильных расчётах итогом станет срок службы электрокабеля на протяжении не менее 50 лет.

Проложить кабель под землей зимой

Конечно, лучше этого не делать, теплое время года – это оптимальное время. Но, если вас заставили обстоятельства, смотрите следующие советы по этому поводу.

1. Перед укладкой необходимо прогреть кабель или провод. Достаточно его держать несколько часов в помещении.
2. Когда кабель нагрелся, уложить и закопать его нужно очень быстро. Если температура -10 – один час, – 20 – полчаса. Температура ниже – ни в коем случае не производите монтаж.
3. Без прогрева можно устанавливать кабель, если температура воздуха не меньше -5.

Вот такие советы получились в результате. Применяйте их, тогда у вас все точно получится.

Также читайте: классификация проводов и кабелей.

2.3.114

В туннелях и каналах должны быть выполнены
мероприятия по предотвращению попадания в них технологических вод и масла, а
также должен быть обеспечен отвод почвенных и ливневых вод. Полы в них должны
иметь уклон не менее 0,5% в сторону водосборников или ливневой канализации.
Проход из одного отсека туннеля в другой при их расположении на разных уровнях
должен быть осуществлен с помощью пандуса с углом подъема не выше 15°.
Устройство ступеней между отсеками туннелей запрещается.

В кабельных каналах, сооружаемых вне помещений и
расположенных выше уровня грунтовых вод, допускается земляное дно с дренирующей
подсыпкой толщиной 10-15 см из утрамбованного гравия или песка.

В туннелях должны быть предусмотрены дренажные механизмы;
при этом рекомендуется применять автоматический их пуск в зависимости от уровня
воды. Пусковые аппараты и электродвигатели должны иметь исполнение, допускающее
их работу в особо сырых местах.

При переходах эстакады и галереи проходного типа с одной
отметки на другую должен быть выполнен пандус с уклоном не более 15°. Как
исключение, допускается устройство лестницы с уклоном 1:1.

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.

5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.

2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Подземная прокладка кабеля на даче

Обычно на дачном участке возводится насколько строений: дачный дом, баня, летняя кухня, хозяйственный блок и т.д. и т.п. Изначально электричество подведено к одному из них, а электифицировать нужно все. Да и наружное освещение хочется сделать. И возникает проблема выбора – какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для Вашей прекрасной дачи.

Воздушный способ прост и дёшев, если расстояние между объектами невелико. Если расстояние большое, то придется ставить дополнительный столб, опору. Да и висячие гирлянды над головой отнюдь не украшают дачный ландшафт.

Подземный способ прокладки кабеля на даче более эстетичен и подойдет для прокладки на большие расстояния или для оборудования наружного освещения.

Для того, чтобы проложить кабель под землей на даче надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.

Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участке

Здесь важно, чтобы кабель пролегал, как минимум в метре (а обычно и больше!) от больших деревьев и в местах, где заведомо не будет проводится перекопка. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например площадка, которая используется для стоянки Вашего автомобиля на даче

Продумайте маршрут прокладки так, чтобы коммуникации не мешали Вам при дальнейшем строительстве. Пусть коммуникации будут немного длиннее, чем провести их под пашней или будущим строением. Лучше всего класть кабель под дорожками, а лучше всего рядом с ними. Настоятельно рекомендуем нарисовать план его расположения.

Не стоит использовать один и тот-же кабель для соединения построек и внешнего освещения – сначала проведите коммуникации между постройками. Они должны делаться один раз и навсегда. Когда всё сделано начинайте экспериментировать с наружным освещением: это работа творческая и не всегда получается с первого раза.

После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля. Затем надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть достаточно равномерно распределен по всей длине траншеи.

Настало время выбора кабеля. Все современные виды кабелей и проводов обладают необходимой водостойкостью для прокладки в грунте. Даже обычные установочный провода серии (ПБПП / ПУНП, ПВС, ШВВП) можно спокойно прокладывать под землей или в воде.

Силовые кабели ВВГ

Но всё-таки лучше эти кабели укладывать в трубы ПНД. Если возникла необходимость проложить защищенный футляром кабель, то технические трубы ПНД – идеальное техническое решение. Наиболее популярное использование данных труб – это для защиты электрических, телевизионных и телефонных (интернет) кабелей. Использование гостовской трубы ПНД в данном случае можно, но нецелесообразно, т.к. высокая стоимость сырья и соблюдения всех стандартов производства питьевой трубы увеличивает стоимость проекта в разы. При изготовлении технической трубы ПНД используют различные полиэтиленовые добавки (основой являются вторичное сырьё и брак «трубного» производства), что значительно снижает ее цену.

Трубы ПНД соединяются муфтами (фитингами), но это не гарантирует 100% герметичности – от строения до строения их лучше класть одним куском.

Еще есть специальный бронированный кабель для подземной прокладки – ВББШ. В этот кабель стальной рукав уже встроен и он обладает очень хорошей гидроизоляцией. Его можно класть без дополнительной защиты.

Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Укладывать кабель в траншею (или в трубу) надо таким образом, чтобы он лежал свободно, а не внатяжку.

Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Кабель не должен нигде проступать из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта. Затем можно (на любителя) уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.

Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. При использовании труб ПНД вывод в строение обеспечивать фитингами.

Несколько дополнительных советов. Во-первых, при прокладке кабеля под землей на даче между строениями используйте кабель сечением не менее 4 мм. Во-вторых, прокладывайте под землей только цельный кабель, не делайте соединений.

Глубина прокладки электрокабеля в грунте

Глубина прокладывания электрических кабельных линий должна в полной мере обеспечить безопасность эксплуатации.

Согласно ПУЭ заложение кабеля производится:

• при напряжении линии до 20 кВ на глубине не менее 0,7 м.
• при напряжении линии от 20 кВ до 35 кВ на глубине не менее 1,0 м.

Глубина заложения не должна быть менее 1,0 метра в местах пересечения кабельных линий улиц и площадей независимо от напряжения.

Прокладка кабельных линий напряжением 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

При пересечении кабельной линией автомобильной или железной дороги, трасса должна прокладываться в блочном или трубном туннеле, на глубине 1 м от полотна и полуметра от дна водоотводного кювета.

При прокладке на глубине 1-1,2 м кабели (кроме кабелей городских электросетей) допускается не защищать от механических повреждений (п. 2.3.83. ПУЭ), поэтому для снижения материальных затрат на дополнительную защиту кабеля от механических повреждений траншею следует копать на глубину 1,2 метра.

Глубина прокладки кабеля определяется р.ч. и не должна отклоняться от принятой величины более чем на ±10 см. В процессе укладки кабеля эта величина должна систематически контролироваться. Как правило, глубина траншеи должна быть не менее 0,8 м для того, чтобы обеспечить укладку кабеля на глубине не менее 0,7 м от поверхности почвы, или от планировочной отметки. На дне траншеи не должно быть воды.

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Необходимость защиты кабельных линий от коррозии должна определяться по совокупности данных измерений и химического анализа почвы.

Для защиты кабелей следует применять трубы (асбестоцементные, безнапорные пластмассовые, бетонные, керамические, чугунные), при этом диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля.

Вся процедура подземной прокладки кабелей включает в себя несколько этапов:

• выбор и согласование трассы прокладки кабеля,
• разметка и разбивка трассы,
• рытье траншеи,
• обустройство подсыпки (подушки) из мелкой земли без камней или песка,
• укладка защитных труб (в том случае, если предусмотрено проектом),
• приемка траншеи под прокладку кабеля,
• подготовка кабеля к прокладке,
• прокладка кабеля (если кабель прокладывается в трубах, то протяжка кабеля в трубах),
• установка соединительных муфт,
• засыпка кабеля мелкой землей без камней или песком,
• защита кабеля красным глиняным кирпичом или асбоцементными плитами,
• прокладка сигнально-предупредительной ленты (если предусмотрено проектом),
• составление акта скрытых работ,
•  испытания кабельной линии и засыпка траншеи грунтом.

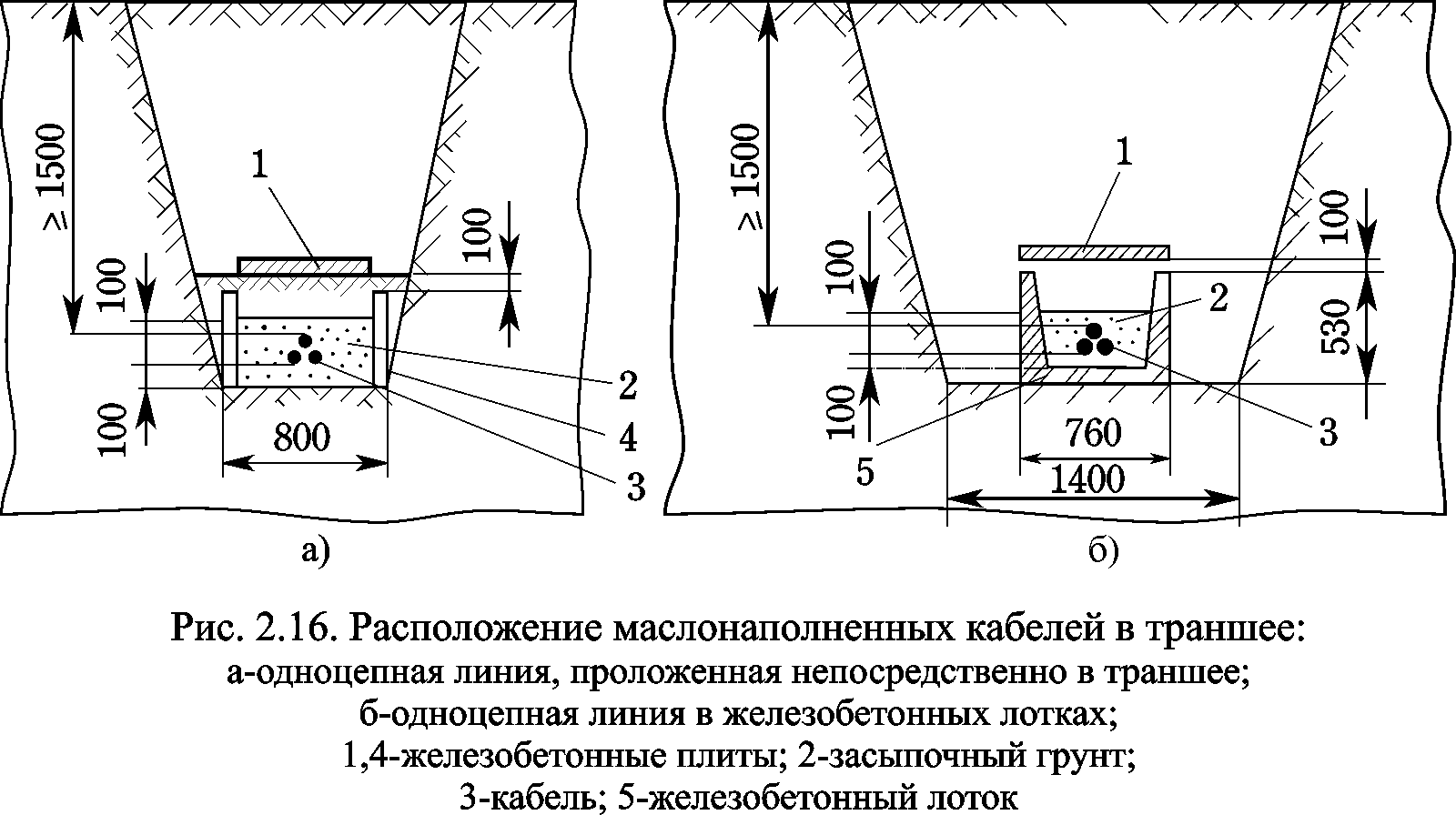

Нормативы проведения кабельных трасс

Начнем с того, что для монтажа кабеля в земле необходимо под него рыть траншею. Если по проекту она имеет небольшую длину, то эти работы проводятся вручную. Так же учитывается и рельеф местности. В некоторых условиях без лопат просто  не обойтись. В основном же рытье траншей производится спецтехникой. Сама же прокладка обязательно проводится по подсыпке из песка, а сверху кабель засыпается чистым грунтом без камешков, мусора и шлаков. Основное требование на данном этапе – снизить риски механических повреждений до минимума.

Внимание! Если траншея роется для одного кабеля или для нескольких шириною не более 250 мм, необходимо после проведения прокладки ее закрыть:

• или жженым кирпичом поперек траншеи;
• или железобетонными плитами толщиною не менее 50 мм;
• или специальными защитно-сигнальными щитами из пластика.

В процессе выкапывания траншей вдоль всего участка обязательно устанавливается специальная лента сигнальная. Она показывает границы участка, где проводятся работы с использованием спецтехники

Особенно это важно, если прокладка кабеля производится около автотранспортных дорог
