Минусы теплого электрического пола
При выборе того или иного вида отопления следует помнить, что абсолютно идеальных систем не бывает. Это в полной мере касается и теплых электрических полов, обладающих собственными специфическими недостатками. Прежде всего теплые полы отличаются высокой стоимостью эксплуатации. При использовании нагревательного кабеля для отопления больших площадей, его общая мощность может составлять от 15 до 20 кВт. Такие показатели существенно повышают ежемесячный расход электрической энергии.
Все электронагреватели обладают повышенной опасностью поражения током и данный вид теплых полов также попадает под эту категорию, особенно в помещениях с высокой влажностью. Чтобы повысить электробезопасность, нужны дополнительные средства для создания надежной системы заземления и приобретения устройства защитного отключения. Следует учитывать негативный фактор электромагнитного поля, создаваемого нагревательным кабелем. Оно оказывает постоянное отрицательное воздействие на организм человека.
Следует учитывать и отрицательные моменты технического плана. В частности, в процессе постоянного нагревания может пострадать напольное покрытие. Особенно это касается деревянных полов, которые наиболее подвержены деформации под действием повышенной температуры. Укладка подобных отопительных систем осуществляется в несколько слоев, что при определенных условиях может уменьшить высоту помещения до 10 см. Таким образом, теплый электрический пол под плитку, плюсы и минусы имеет в зависимости от обстоятельств и условий эксплуатации. Правильно выполненные монтажные работы позволяют избежать большинства недостатков.
Потребление энергии теплым полом
Чтобы определить, сколько энергии потребляет электрический теплый пол, прежде следует установить, основной это источник тепла или вспомогательный. В первом случае на обогрев расходуется около 200 Вт/м2, а во втором – на уровне 100-160 Вт/м2 за 1 час. Это потребление энергии приходится на разогрев теплого пола и помещения.
Для поддерживания комфортного режима ее расход снижается. На отопление помещения термостат включает подачу питания 15-20 мин в час или 6-8 часов в сутки.
При площади комнаты Sобщ. = 14 м2 обогревается около 3/4 всей поверхности, что составляет Sу = 10 м2. Под мебелью и бытовыми приборами кабель прокладывать нельзя из-за опасности его перегрева. При его нагреве вещи сверху мешают теплоотдаче.
При удельной мощности 200 Вт/м2 для рабочей площади 10 м2 номинальная будет равна 200*10 = 2000 Вт. На рис. выше в комнате подключено 2 обогревающего кабеля. Если нагрузку распределить равномерно, каждый из них будет потреблять по 1 кВт.
7 этап – чистовая отделка теплого пола
После того, как система проверена можно приступать к
чистовой отделке электрического теплого пола – укладка плитки, ламината.
Стоимость монтажа теплого пола электрического за 1 м2
Как видим, монтаж электрического пола не вызывает больших сложностей. В таблице ниже указана стоимость монтажа с привлечением наемных мастеров. В среднем цена за м2 при монтаже «под ключ» составляет 600 руб./м.кв. без учета стоимости материалов.
Проанализировав предложения разных компаний, стоимость устройства электрического теплого пола с материалами будет варьироваться от 2000 до 4700 руб за метр квадратный (по данным на конец 2016 года). При этом минимальная цена действует при заказе от 250 м.кв. либо в случае если объявление дал частный мастер, а не строительная фирма.
Таким образом, выполняя монтаж электрического теплого пола
своими руками – это возможность существенно сэкономить на работе.
Регулирующие и контролирующее температуру устройство
За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.
Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.
Терморегуляторы бывают механическими и автоматическими:
- Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
- Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.
Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.
Положительные качества теплых электрических полов
Теплые электрические полы могут применяться не только в квартирах и частных домах, но и в офисах. Они хорошо сочетаются практически со всеми напольными покрытиями, в том числе и с керамической плиткой, линолеумом, ламинатом и другими полами. Технология скрытого монтажа позволяет спрятать всю систему и не портить интерьеры помещений.
В комплекте теплых полов обязательно присутствует терморегулятор, обеспечивающий настройку температурного режима с точностью до 0,1 градуса. Данный прибор может включать и выключать нагревательные элементы в точно заданное время. Мощность системы теплых полов позволяет использовать их не только в качестве вспомогательного, но и основного отопления.
Для укладки теплого пола под керамическую плитку не требуется специальных знаний и практических навыков. Среди других преимуществ следует отметить равномерный прогрев поверхности по всей площади полов. Вся система может нормально функционировать без установки дополнительного оборудования, в отличие от других видов отопления с использованием газовых или электрических котлов.
В случае какой-либо поломки, ее достаточно легко определить. Большое значение имеет безопасная эксплуатация теплых электрических полов за счет сравнительно низкой температуры нагревательного элемента. Все эти преимущества позволяют данным системам успешно конкурировать с другими видами отопления.
Монтаж датчика температуры
Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.
Радиус изгиба трубки у стены должен быть не менее 5см.
Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:
между датчиком и стеной должно быть не менее 0,5-1 метра
сам датчик должен располагаться ровно посередине между витками нагревательных элементов
Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая “тепловая зебра” под плиткой.
То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.
Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.
Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.
После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.

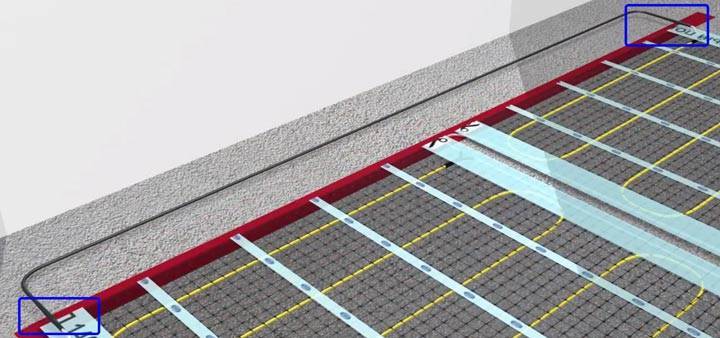

Укладка сетки нагревательного мата
Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.
При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.
При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.
В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.
Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.
Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.
Но только не греющий элемент! Не вздумайте резать его.
После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.
Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.
Гильзу подбираете согласно сечению проводов.
Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.
После чего, то же самое проделываете со вторым концом.
Таким образом соединяются одножильные провода питания на матах с независимыми секциями.
Как правильно провести установку тепло-пола
Если вы для себя выбрали отопительную установку «теплый пол» с типом кабельных нагревающих элементов, то для начала необходимо рассчитать шаг укладки электрического теплого пола. Для этого используется следующая формула:
H = S × 100 / L,
здесь: H – это шаг укладывания в сантиметрах;
S – это та площадь поверхностей, которая будет использоваться под монтаж;
L – это размер длины нагревающего провода.
Монтаж обогрева пола
Длина электро-кабеля зависит от той мощности, которая понадобится для того, чтобы обогреть комнату.
Определившись с тем, сколько потребуется такого электрического провода, и какая площадь будет укрыта системой обогрева, можно приступать к монтажу.
Технология укладки состоит из нескольких стадий. Для начала потребуется в поверхности основания проделать небольшие углубления для размещения температурного датчика, а также расположения проводов, чтобы подключить термостат.
Чтобы улучшить контакт основы с залитой бетонной стяжкой, сухая и очищенная поверхность должна быть покрыта грунтовкой глубокого проникновения.
Подготовленное основание необходимо устелить рубероидом или пленкой из полиэтилена, а сверху разложить какое-либо теплоизолирующее волокно нужной толщины с защитной пленкой. Она необходима для защиты материала теплоизоляции от влияния щелочных компонентов бетонной смеси.
Чтобы , используют монтажную ленту, укладывая ее, согласно с рассчитанным размером шага. Для надежного соединения ее с основой выбирают дюбеля или же другие приспособления.
Как выбрать?
Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:
- Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
- Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.
Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.
Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.
Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели.
Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.
Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.
Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.
Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.
Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится
Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева
Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.. Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные
Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.
Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.
Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.
Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.
Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.
Всего же существует три разновидности терморегуляторов.
Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.
Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.
Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.
Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.
Электрический пол на основе термомата
Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.
Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола
Принцип действия и сооружения
Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.
Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб
Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.
Монтаж тепловых матов
Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.
Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.
Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.
На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму
В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор
Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля
По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам
Спустя время, положенное на отвердевание цементно-песчаной стяжки, укладывают напольное покрытие
Как выбрать тёплый электрический пол: основные критерии, заслуживающие внимания
Чтобы монтируемый электрический тёплый пол эффективно справлялся с возложенной на него задачей, следует сделать правильный выбор
Внимание заслуживает назначение помещения, его площадь, а также ряд других факторов. Предлагаем ознакомиться с основными критериями, способными кардинально изменить ваш выбор
Выбор пола зависит от желаемого результата.
По требуемой мощности основной или дополнительной системы отопления
Мощность отопительного контура является важным показателем. Для её расчёта необходимо знать величину теплопотерь. Самостоятельно можно выполнить только укрупненный расчёт, что недопустимо при монтаже электрического тёплого пола в качестве основного источника тепла. Точные расчёты сможет выполнить только специалист.
Для нахождения удельной мощности укладываемого контура Руд необходимо суммарные теплопотери Рп разделить на отапливаемую площадь Sот, а найденное значение умножить на поправочный коэффициент:
Руд=(Рп/Sот).(1,3…1,4)
Расчёт электрического тёплого пола как дополнительного источника тепла можно выполнить самостоятельно. Для этого необходимо знать вид напольного покрытия и самого пола, площадь нагрева, мощность отопительного контура. Для нахождения оптимальных параметров укладываемого контура можно воспользоваться справочными таблицами.
Назначение электрического тёплого пола – один из критериев выбора.
По предназначению помещения и материалу напольного покрытия
В зависимости от назначения помещения, существуют определённые рекомендации по потребляемой мощности. Чтобы сделать правильный выбор, стоит воспользоваться справочными таблицами. В них указано, какую мощность должен вырабатывать один квадрат системы «тёплый пол». Для расчёта удельной мощности необходимо выбранное значение разделить на длину контура, находящуюся в 1 м2.
При выборе следует обязательно учитывать вид напольного покрытия, которое планируется уложить в конкретном помещении. Если предстоит укладка плитки, выбор должен быть сделан в пользу термоматов, либо греющего кабеля. Такой тёплый электрический пол не боится влажности, а потому, сможет эффективно справиться с поставленной задачей.
При выборе ламината или паркетной доски, стоит предпочесть инфракрасный пол. Кабельный нагрев в этом случае будет не лучшим вариантом из-за плохой теплопроводности отделочного материала. Аналогичный выбор стоит сделать и при укладке линолеума.
Watch this video on YouTube
Электрический теплый пол: основные плюсы и минусы
Кабельный электропол работает по принципу преобразования электроэнергии в тепловую. Происходит это за счет высокого сопротивления жил, изготовленных из специальных сплавов.
- эстетизм, отсутствие видимых отопительных приборов;
- провести монтаж можно без специального оснащения;
- равномерное прогревание рабочей поверхности;
- легкость контроля комфорта и температурного режима в помещении;
- точный поиск зоны неполадки и быстрый ремонт при выявлении неисправности.
- сравнительно большие траты на электроэнергию;
- жилы системы выделяют электромагнитные излучения;
- не допускается монтаж под увесистыми предметами (для профилактики локального перегрева).
Стержневой пол
Стержневой пол — он обогревает помещение дальневолновыми инфракрасными волнами.
Устройства
Стержневая система — карбоновые параллельные стержни, соединённые в эластичные маты силовым проводом. Средняя ширина полотен составляет 0,8, а длина 25 метров.
Устройство нагревательного элемента — стержни, состоящие из карбона, серебра и меди, но тепло выделяет только карбоновая составляющая. В конструкцию такого электрооборудования так же входит температурный регулятор и датчик. Понадобится битумная изоляция, теплоизоляционный материал, гофрированная труба.
Принцип работы
стержневой карбоновый инфракрасный теплый пол
Стержневые инфракрасные полы — саморегулирующие устройства, то есть, объём тепла прямо пропорционален температуре. При плохой теплоотдаче (допустим, вы поставили мебель), количество выделяемого тепла снижается, поэтому не происходит перегрева.
Это свойство позволяет укладывать маты по всей площади. При использовании данной системы, нагреваются не воздушные массы, а осуществляется обогрев предметов в комнате.
Достоинства и недостатки
Важная положительная черта стержневых полов, так же, как и инфракрасных — отсутствие электромагнитного излучения. Обогрев осуществляется инфракрасными волнами.
Система укладываться под любое половое покрытие, она экологически безопасна, может монтироваться в комнатах с нестандартной планировкой и в помещениях с повышенной влажностью. А свойство саморегуляции способствует экономии ресурса, а значит и денег.
Основной недостаток — монтаж только в стяжку, поэтому демонтаж невозможен. Такое отопление имеет высокую стоимость и небольшой срок эксплуатации — от 3 до 10 лет.
Кабельный теплый пол
Кабельный пол чаще всего устанавливается в санузлах и на кухнях, как в частных домах, так и в квартирах. Кабели разделяются на:
Двужильные
Отсутствует вредное излучение за счет специальных слоев, монтаж значительно легче, чем у одножильного.
Общий минус резистивных кабелей – их нельзя укладывать под мебелью и бытовой техникой, из-за возможного перегрева.
Саморегулирующиеся
Плюсы:
- самостоятельно регулируют температуру нагрева;
- не поддаются механическим повреждениям;
- не перегревается из-за автоматического регулирования;
- долгий срок службы;
- простой монтаж;
- разрешается укладывать под крупногабаритной мебелью.
Минусы:
- высокая цена;
- для системы нужен набор пускорегулирующих элементов;
- в одиночку не может прогреть помещение целиком, только пол.
Технические характеристики электрических теплых полов
Устройство электрических систем отопления достаточно просто: основным элементом нагрева служит кабель. Изоляционный материал характеризуется высокой устойчивостью к температурам свыше 100 °C, тогда как средняя рабочая редко превышает 30 °C. Это позволяет избежать возникновения пожара или ожога. Температурный режим контролируется термостатом.
Для тех, кому важны технические характеристики электрического теплого пола, будет интересен показатель эффективности излучения. Рассматривается и уют, который они в себе несут. В теории показатель эффективности равен почти 100%. Но любой специалист СО знает, что идеальной тепловой изоляции не бывает, а теплопотери всегда будут. Близкая к идеалу эффективность достигается за счет прямого излучения без использования промежуточных теплоносителей.
Потери теплоты возникают за счет факторов:
- Архитектура строения. Конфигурация отапливаемой зоны, наличие неотапливаемых галерей или подвала могут сыграть злую шутку с проектировщиком.
- Теплоизоляция ограждающих конструкций. При проведении расчетов в первую очередь учитываются зоны укладки змеевиков и нижние ярусы стен.
- Высокий теплообмен с примыкающими ограждающими конструкциями. Большая температура – существенный теплообмен.
Рассматривая вопрос «как выбрать тёплый электрический пол», необходимо учитывать ряд факторов, которые могут повлиять на решение. К их числу необходимо отнести:
- схема управления (термостат, возможные режимы работы);
- дополнительные меры при изоляции;
- наличие электрической энергии в необходимом объеме на постоянной основе;
- архитектура (вопрос рассмотрен выше).
Кроме того, решить, какой выбрать электрический теплый пол, стоит после выбора роли: будет это самостоятельная система или же вспомогательная. При отсутствии должного утепления внешних стен, современных стеклопакетов рекомендуется устанавливать систему в качестве дополнительной.
