Показания к применению фановой трубы
Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.
Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.
Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.
Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.
На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:
- установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
- наличие более нескольких этажей, если на каждом из них используется санузел;
- если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.
Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.
Основные требования, предъявляемые к монтажу фановых труб
Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.
- Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
- Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.
На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.
Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.
Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:
- тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
- в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.
Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.
Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.
А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.

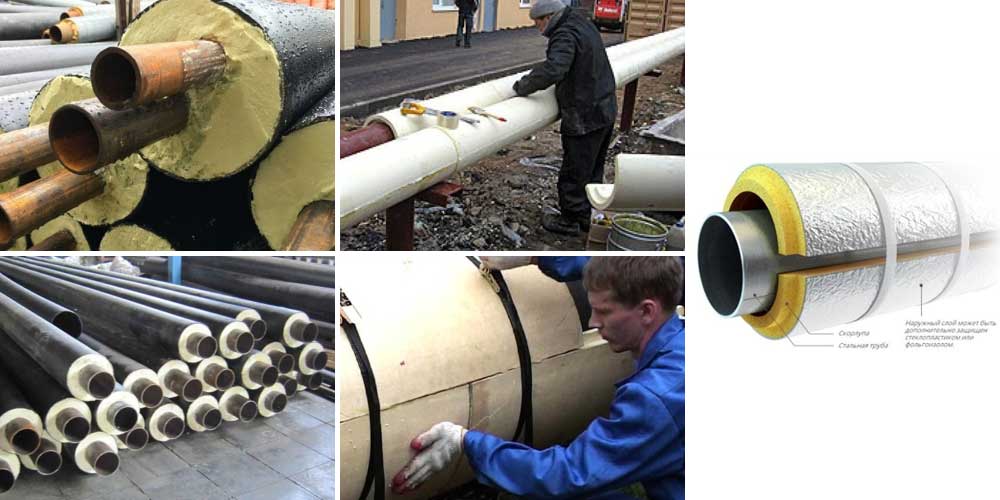

Процесс монтажа теплоизоляции
В качестве примера рассмотрим монтаж пенополистирольного утеплителя. Плюсами установки данной скорлупы являются простота и минимальные временные затраты. Также процесс монтажа не требует специальных знаний и навыков, поэтому может быть выполнен самостоятельно.
Установка утеплителя поэтапно:
- Половины скорлупы надеваются на трубы со смещением относительно друг друга для образования перехлеста. Что касается величины смещения, то допустимы пределы: нижний – 100 миллиметров, верхний – 200 миллиметров. Диаметр должен совпадать с диаметром трубы.
- Половины скорлупы предварительно скрепляются скотчем за исключением случаев, когда защитный материал используется на поверхности, тогда его крепление производится после завершения работ. Места соединения проклеиваются скотчем для обеспечения надежного примыкания скорлупы.
- Если требуется утепление углов, узлов, поворотов системы водоснабжения, рекомендуется использовать фасонные скорлупы. Последние выбираются по усмотрению домовладельца, поскольку к ним не предъявляются какие-либо особые требования.
- Соблюдая указанный алгоритм работы, прокладка утеплителя не займет много времени и будет надежной. Если по каким-то причинам требуется демонтировать теплоизоляцию водопроводной трубы, то также выполняются указанные действия, но в обратном порядке: в первую очередь снимается слой защиты, затем скотч и только после этого труба освобождается от скорлуп из пенопласта.
Утепление вытяжки для канализации фоновый стояк
Отдельно нужно отметить необходимость утепления внешней канализации, под которой понимается вентилируемый фоновый стояк (вытяжка) – канализационная труба, выведенная на крышу (или на поверхность земли из септика) и обеспечивающая вентиляцию трубопровода.
Фоновый стояк предназначен для подсоса воздуха, чтобы во время слива унитаза выравнивалось давление в системе. А в септике от жизнедеятельности бактерий образуются газы, которые также выводятся через фоновую трубу.
Вентиляционная (фоновая) труба может замерзать (обледеневает конденсат и образуется ледяная пробка) и нуждается в утеплении. Для теплоизоляции пригоден любой материал, надежно защищенный от влаги и разрушения ультрафиолетом. Например, можно одеть на трубу «чулок» Стенофлекс. Утепляется та часть трубы, которая находится над кровлей. И сверху на трубу нельзя одевать колпак, она должна быть свободна, иначе в этом месте перемерзнет.
Как утеплить фоновый стояк своими руками
На форуме один пользователь предложил интересный способ, как избавиться от нарастания (намерзания) конденсата в фоновой трубе.
Нужно взять медную проволоку (обязательно из чистой меди, без оплетки, это важно), смотать её в объемный, но при этом «жидкий» комок (что бы воздух легко проходил через него). Засунуть этот проволочный комок сверху в трубу, а концы проволоки загнуть, чтобы можно было закрепить проволоку наверху трубы (а то провалится внутрь)
Засунуть этот проволочный комок сверху в трубу, а концы проволоки загнуть, чтобы можно было закрепить проволоку наверху трубы (а то провалится внутрь)
Засунуть этот проволочный комок сверху в трубу, а концы проволоки загнуть, чтобы можно было закрепить проволоку наверху трубы (а то провалится внутрь).
Смысл заключается в химических свойствах меди, она обладает очень большой теплопроводностью. По трубе поднимается теплый воздух, медь накапливает тепло и растапливает намерзающий конденсат.
Заключение
Утепление канализации в частном доме – это важное мероприятие, которое сохранит нормальную проходимость канализационных труб зимой, предотвратит замерзание трубопровода и продлит срок его службы
Способы теплоизоляции
На выбор метода теплоизоляции влияет ряд факторов:
- Расположение жилья в определённой климатической зоне. В тёплых регионах страны достаточно выдержать угол уклона и устроить канализационные трубы в земле на удобной глубине. В районах с умеренным климатом сточную магистраль укладывают на глубине 20–30 см ниже точки замерзания грунта. Северные районы потребуют дополнительных видов утепления из-за вечномерзлой земли.
- Использование изоляционных материалов. Это вызвано:
- невозможностью устройства коллектора ниже уровня замерзания земли;
- присутствие вечной мерзлоты;
- повышенный уровень подпочвенных вод, вследствие этого приходиться укладывать канализационные трубы в земле выше незамерзающей границы грунта;
- Геологический фактор – скалистый грунт, делающий невозможность погружения коллектора под землю или болотистая почва.
Утепление канализационной трубы производится:
- Погружением ниже уровня промерзания грунта.
- Устройством эстакады и специального короба.
- Использованием теплоизоляционных материалов.
Виды теплоизоляции для канализационных труб
Утепление труб стекловатой
Чаще всего в качестве пассивного утеплителя выступают следующие материалы:
- минеральная вата;
- стекловата;
- шлаковата;
- керамзит;
- пенополистирол или пенопласт;
- пенополиуретан;
- вспененный полиэтилен.
Минеральная или каменная вата представляет собой волокнистый материал, который получают в результате нагрева горных пород до температуры плавления 1500 градусов. Полученная масса, напоминающая лаву, поступает на центрифуги, где с помощью потоков воздуха и фильтров вытягиваются каменные нити.
Стекловолокно получают из кварца, песка или вторичного сырья. Битое стекло расплавляют и пропускают через микроскопические отверстия. Полученные стеклянные нити наматывают на катушки, затем обрабатывают замасливателем, в результате чего материал становится водонепроницаемым и устойчивым к истиранию. Стекловата имеет хорошие теплоизоляционные свойства, гибкость и прочность. С увеличением толщины волокна потери тепла снижаются.
Шлаковату получают из жидких доменных шлаков, которые продуваются с помощью потоков пара или воздуха. Все перечисленные волокнистые утеплители имеют разную толщину нитей, теплоизоляционные свойства и влагостойкость. Материал относится к негорючим соединениям, при температуре 250-300 градусов утрачивает теплоизоляционные свойства, а содержащиеся в нём формальдегиды снижают область его применения.
Теплоизоляция из пенопласта
Утеплитель из пенопласта состоит из гранул полистирола (2%) и воздуха (98%). Размер частиц составляет 1-5 мм. С помощью газообразователя элементы склеиваются между собой, затем под прессом формируют скорлупу, которую можно использовать многократно. Теплопроводные свойства почти такие же, как у минеральной ваты.
Пенополиуретан имеет плотность и прочность выше, чем у полистирола при одинаковой теплопроводности. Материал лучше сохраняется в процессе эксплуатации и выдерживает температуры от -180 до +130 градусов.
Вспененный полиэтилен или энергофлекс имеет низкую теплопроводность 0,05 и занимает мало места, поэтому используется в небольших зазорах между трубопроводом и стеной. Работает утеплитель в диапазоне от -50 до +90 градусов. Выпускают в виде цилиндров и рулонов, а также одно- или двухсторонних фольгированных изделий. Чаще всего используется в подвалах и неотапливаемых сооружениях для внутренней канализации и утепления пола.
Пеноплекс или экструдированный пенополистирол выпускается в виде сегментов разной толщины и имеет низкую стоимость.
Теплоизоляция: насущная необходимость или перестраховка
Грунт промерзает практически во всех наших широтах. Если трубопровод с жидким содержимым окажется в промёрзшей земле, его, скорее всего, разорвёт. Кроме того, непосредственный контакт с холодной почвой или воздухом ведёт к значительным теплопотерям. Часть тепловой энергии будет напрасно расходоваться на обогрев окружающей среды и не доходить до пункта назначения.
В домах котельная зачастую находится вне основного помещения, и теплоносителю приходится преодолевать некоторое расстояние, прежде чем попасть в радиаторы. Маршрут магистрали может проходить по чердаку, подвалу или неотапливаемому коридору.
Утрата части энергии ведёт к необоснованным затратам и чрезмерному износу оборудованияФОТО: torufix.ee
Система канализации также очень зависима от температуры. Даже если магистраль проложена по всем правилам, с необходимым уклоном, внутри труб образуется налёт, который при промерзании может закупорить систему и привести к разрыву трубы. Таким проблемам подвержены не только централизованные системы, но и автономные сооружения с септиком.
В трубах водопровода постоянно находится вода. Она начинает циркулировать при открытии крана, а в остальное время может превратиться в лёд в промерзающей почве.
Так что о перестраховке нет и речи. Теплоизоляция – это действительно необходимая процедура, которой не стоит пренебрегать, если вы не хотите постоянно заниматься ремонтов инженерных сетейФОТО: vodakanazer.ru
Необходимость утепления канализационной трубы
Современные дома уже нельзя себе представить без канализационной системы, выводящей использованные воды за пределы жилища. Обычно сточные воды покидают дом, имея температуру до +40 *С. И, если сточная яма расположена рядом с домом, то можно не волноваться, жидкость не успеет остыть до показателя, при котором в ней появляются частицы льда.
Мнение эксперта
Константин Александрович
В случае, если до септика стокам надо пройти значительное расстояние, а на улице довольно низкая температура, то в трубах может образоваться замерзшая пробка, которая со временем будет становиться все больше. Закономерно, что в результате возникнут проблемы в функционировании канализации, и даже может произойти разрыв замерзшей трубы, что крайне нежелательно. Поэтому, чтобы избежать возникновения аварийной ситуации, лучше обязательно утеплить наружные домашние коммуникации.
Варианты утепления
Как утеплить канализацию в загородном доме своими руками?
Чаще всего владельцы домов утепляют трубопроводы специальными материалами. Утеплитель просто надевают на трубу. Можно приобрести материалы, специально созданные для теплоизоляции. Вы покупаете кожух нужного диаметра, накладываете его на трубу и получаете гарантию того, что она не промерзнет зимой.
Материалов для утепления канализации существует множество, но наибольшее распространение получили следующие:
- пенополистирол;
- пенопласт;
- экструдированный пенополистирол;
- пенополиуретан;
- базальт;
- стекловата;
- минвата.
Пенополистирол
Производство основано на суспензионном полистироле. В итоге получается вспененный материал, отличающийся высокой жесткостью и состоящий из сплавившихся между собой гранул.
Пенопласт
Включает влагоустойчивые гранулы. Их размер колеблется в пределах от 1 до 5 мм. Гранулы спекаются друг с другом вследствие воздействия повышенных температур. Утеплитель не повреждается при физических нагрузках и сохраняет свои характеристики даже под толстым слоем грунта.
Экструдированный пенополистирол
Отличный выбор для трубопроводов, эксплуатируемых в условиях с большими нагрузками и влажностью. Структура представляет собой закрытые ячейки.
Пенополиуретан
К основным преимуществам относятся легкость и прочность. Применяется в качестве теплоизолятора при обустройстве бытовых и промышленных канализационных систем.
Базальт
Утеплитель состоит из специального базальтового волокна. В свою очередь, оно прошито стеклолиниями, изготовленными тоже из базальта.
Стекловата
Имеет хорошую плотность. В основном подходит для изделий из металлопластика. Нужны дополнительные внешние изоляторы.
Минвата
Материал можно приобрести в виде плит или рулонов. Утеплитель обладает низкой теплопередачей, легко укладывается, но так же, как и стекловата нуждается в изоляции.
Укладка в землю
Утепление канализационных труб в земле – это использование тепловой энергии грунта. Положительная температура создаётся за счёт прогрева в тёплое время года и от глубинных слоёв Земли.
В разных регионах, глубина промерзания разнится. Узнать об уровне проникновения холода можно в местных климатических службах или воспользоваться возможностями интернета. Для этого надо найти геолого-климатическую карту своей местности.
У этого способа есть ряд ограничений:
- Помешать может высокий уровень грунтовых вод. Грунт, насыщенный влагой, является теплообменником. То есть, в холодное время года, он будет отводить тепло от трубы и способствовать её охлаждению. В сильные морозы жидкость, содержащаяся в земле, замёрзнет. Это вызовет промерзание коллектора. Следствие – образование ледяной пробки.
Снизить влияние от грунтовых вод поможет дренаж. Но, это выполнение дополнительных ирригационных работ. Кроме этого, отводу влаги может помешать геологическое строение местности. Например, дом расположен в низине.
Наличие в части регионов страны вечной мерзлоты. В таких местах в тёплое время года грунт не успевает прогреться. Поэтому, ниже определённого уровня, всегда существует зона с отрицательной температурой. Толщина такого слоя может достигать нескольких десятков метров. Грунт, по своей структуре и составу, обладает разными показателями теплопроводности. Сведения приведены в таблице:
| Вид грунта | Коэффициент теплопроводности грунта, Вт/м*°C | ||
|---|---|---|---|
| сухой | влажный | водонасыщенный | |
| супесь, песок | 1,1 | 1,92 | 2,44 |
| суглинок, глина | 1,74 | 2,56 | 2,67 |
| щебень, гравий | 2,03 | 2,73 | 3,37 |
| Район (Город) | Нормативный показатель глубины промерзания, метр | |||
|---|---|---|---|---|
| глина, суглинок | песок | крупный и средне фракционный песок | щебень, гравий | |
| Москва | 1,35 | 1,64 | 1,76 | 2,00 |
| Владимир | 1,44 | 1,75 | 1,87 | 2,12 |
| Ярославль | 1,38 | 1,80 | 1,93 | 2,19 |
| Вологда | 1,50 | 1,82 | 1,95 | 2,21 |
| Нижний Новгород | 1,49 | 1,81 | 1,94 | 2,20 |
| Санкт-Петербург | 1,16 | 1,41 | 1,51 | 1,71 |
| Новгород | 1,22 | 1,49 | 1,60 | 1,82 |
Из приведённых сведений, видно, что наилучший грунт – это сухая супесь или песок. Объясняется тем, что с увеличением плотности, растёт скорость теплоотдачи.
При прокладке магистрали в грунте необходимо соблюдать уклон. По СНиП для наружной канализации средний показатель составляет 2 см на 1 погонный метр (труба Ø 100–150 мм). Отклонение в меньшую или большую сторону приводит к заиливанию трубы, образованию засоров. В условиях холодной погоды появляется риск разморозки коллектора из-за наличия застоявшейся воды.
Когда канализационные трубы нуждаются в утеплении
Канализацию нужно утепляет, если при монтаже нарушаются требования СНиП
Если наружная температура воздуха опускается ниже 0 градусов, систему водоотведения нужно утеплять даже в неотапливаемых помещениях. Вопрос стоит в выборе подходящих материалов
При этом обращают внимание на торговую марку производителя
Чтобы избежать дополнительных затрат на утепление труб, их прокладывают ниже уровня промерзания грунта, информацию можно найти в справочниках. В зоне вечной мерзлоты и в северных районах приходится применять активную изоляцию с помощью греющих кабелей, которыми обматывается трубопровод.
Канализационные трубы в частном доме можно не утеплять из-за следующих факторов:
- Система водоотведения построена на принципе самотёка, стоки не заполняют весь внутренний объём и не стоят в них, как это происходит в водопроводных трубах. За счёт уклона все стоки после работы сантехнических приборов поступают в септик, не застаиваясь внутри трубопровода.
- Минимальная температура водопроводной воды составляет 3-5 градусов. Для образования кристаллической структуры льда необходимы статичность молекул воды или аномальные погодные условия.
- При сбросе стоков в аэрационную станцию процесс очистки происходит с выделением тепла. Через конденсационную трубу идет отведение теплых газов в сторону фанового стояка, расположенного в доме.
Однако всё перечисленное нивелируется неправильным монтажом с нарушением СНиП. Система замерзает, если труба имеет зоны застоя, где образуется лёд в результате несоблюдения необходимого уклона, или укладка трубопровода производилась без песчаной подушки и обсыпки. В результате из-за расширения промёрзающего грунта труба «гуляет» с образованием тех же зон застоя или проседает в результате неправильной утрамбовки песка.
Утепляем трубы канализации в частном доме, а также водопровода или отопления своими руками? На улице и в доме +
На сегодняшний день очень популярным является проживание в собственном загородном доме или коттедже. Достоинствами отдельного проживания выступает возможность оригинально обустроить каркасный дом, возвести его по собственному проектному плану, и по своему усмотрению сделать ландшафтный современный дизайн.
В данном жилье особое внимание стоит обратить на правильное устройство канализации и водопроводной системы. Ниже мы рассмотрим более подробно, как утепляют канализационные трубы в частном доме
По своему усмотрению вы можете либо своими руками провести трубы канализации, либо купить готовую специальную очистную станцию воды. Но нужно учесть, что также немало важным будет позаботиться и о трубопроводе в целом. Для более эффективной работы канализации в каркасном доме, стоит качественно поработать над утеплением канализационных труб.
Утепление канализационных труб своими руками нужно проводить в таких регионах, в которых часто бывают пониженные температуры, из-за которых может замерзнуть почва.
Именно поэтому в целях предупреждения неприятных ситуаций, стоит позаботиться о надежном и качественном утеплении канализационных труб. Для хорошей работы канализационной системы, необходимы будут сооружения для бытовых стоков.
Можно утеплить трубы в момент их установки. В северных регионах, как правило, используют для канализации полипропиленовые трубы. Они достаточно прочные и способны выдержать пониженные температуры.
Ниже рассмотрим несколько методов утепления канализационных труб
Схема прокладки
1) Прокладывать трубопровод ниже уровня промерзания грунта; т.е. прокладка трубопровода идет на расстоянии 10 см от слоя промерзания грунта. Данный способ достаточно трудоемок и стоимость строительства существенно увеличится. Помимо этого, стоит учитывать, что при возникновении аварийной ситуации, придется раскапывать целую траншею, а после устранения неполадок снова ее закапывать. Данный вариант скорее подойдет для людей, имеющих у себя на участке специальную технику или экскаватор;
2) Применять электрокабели; данный вариант предполагает прокладку кабелей внутрь трубы, который будет закреплен на внешней поверхности всего трубопровода. Для проведения таких работ необходимо подготовить траншею с глубиной не менее 0,5 м. Обычно, выход канализационных труб в каркасном доме базируется на небольшой глубине, для этого можно применить два метода:
- основной базовый участок труб устанавливать глубоко;
- утеплить канализационную систему на выходе прокладкой греющего кабеля.
Такой подход позволит утеплить трубу под землей, не принимая во внимание погодные условия. Но и у второго варианта есть свои минусы:
- высокая стоимость кабелей;
- для работы такой системы необходима будет электроэнергия, а это приведет к увеличению затрат;
- для поддержания тепла, вокруг труб необходимо будет установить кожух из рубероида;
Потребуется непрерывная и постоянная подача электричества!
3) Использовать всевозможные теплоизоляционные материалы. Данный вариант считается наиболее проверенным и надежным. При таком методе необходимо утеплить трубы дома специальными материалами – паклей либо минеральной ватой.
Утепление канализационных труб своими руками из пакли будет работать в течение долгих лет, а если укладку обработать специальной масляной краской – то еще дольше. Более эффективно и надежно утеплять канализационные трубы минеральной ватой.
Для этого нужно применять материал толщиной не менее 5 см. Не забывайте, что минеральная вата требует дополнительной обработки гидроизоляционным специальным составом или кожухом из рубероида.
Как утеплить трубы на улице
Утепление водопроводной трубы
Водопровод в каркасном доме стал неотъемлемой частью нашего повседневного быта. Без данной коммуникации в доме будет не комфортно. Но для большинства жителей каркасных домов существует некоторая проблема в зимний период – это замерзание воды в трубах водопровода. Чтобы избежать данной неприятности необходимо лучше утеплить трубу и защитить от мороза специальными материалами.
При выборе утепления обычными материалами (минеральная вата или пенопласт), укладку необходимо выполнять ниже слоя промерзания грунта. Слой теплоизоляционного материала укладывается определенной толщиной, которую рекомендует поставщик.
Важный момент, при установке трубопровода — его необходимо уложить в специальный короб. Благодаря этому, получится дополнительная защита, и теплоизоляционный материал будет служить дольше.
