С какой целью и как проводится видеодиагностика труб канализации

+7 499-348-21-58

Видеодиагностика труб канализации в Москве и Московской области проводится круглосуточно!

Если речь идет о трубах больших диаметров, от 300, и необходимо провести гидродинамическую прочистку канализации. телеинспекция просто необходима, ведь вымыть все инородные тела из труб не так-то просто, в ливневой канализации например, часто встречаются камни и булыжники, без видео, нельзя гарантировать полное их извлечение, технология очень проста, с одной стороны запускают робота, с другой форсунку, что позволяет контролировать весь процесс промывки канализации с верху.

Стоимость (цена ) видеодиагностики канализационных труб:

* Трубы диаметром 32-50 мм. и длинной от 10 метров, могут быть обследованы только после промывки канализации гидродинамическим способом.

** При обследовании канализации малых диаметров (32-50 мм), наличие углов и поворотов играет важнейшую роль, т.к при наличии 2-х углов 90° и расстоянии более 10 метров, возникает риск повреждения не только оборудования, но и парализованние работы всей канализационной системы.

*** Каждый конкретный случай, обследования канализации, требует взвешенной оценки специалиста непосредственно на месте проведения работ, т.к, в некоторых случаях, гораздо легче сразу приступить к устранению неисправностей по первичным признакам-которые видны профессионалам, чем терять время, силы и средства на телеинспекцию.

Более точную консультацию по телеинспекции труб, можно получить у наших специалистов круглосуточно и без выходных по телефонам:

Заказывая услуги диагностики канализации у нас, Вы получите:
  • Консультацию специалиста по дальнейшему решению проблем;
  • Запись на цифровом носителе;
  • Скидку на видеодиагностику канализации 20% (в случае прочистки канализации нашей компанией);
Что можно обнаружить при проведении телеинспекции труб канализации? Видео :

Если Вы уже стали нашим клиентом, не стесняйтесь, рассказывайте своим друзьям и знакомым, о работе настоящих профессионалов:

Поиск утечек водопровода, осуществляется другим оборудованием, подробнее у наших специалистов: +7 499-348-21-58

Возможности метода

            Обследование канализации видеокамерой позволяет рассмотреть изнутри поверхность труб и обнаружить изъяны, трещины, посторонние предметы и т.п. Возможности этой методики:

  • быстрое и точное определение расположения засора;
  • выявление причины возникновения пробки;
  • возможность визуально оценить характер и вид изъянов поверхности;
  • выполнение восстановления или ремонта без производства земляных работ.

Ценность методики заключается в многократном ускорении процессов устранения засора или определения места протечки. Проверка канализации камерой не требует серьезной подготовки и выполняется в любое удобное время. Нередко процедуру видеодиагностики производят для определения результатов промывки системы, после врезки ответвления или иных работ. Необходимо сразу обнаружить и устранить допущенные ошибки. Например, при врезке часто возникает препятствие в виде куска трубы, закрывающего проход для стоков. В этом месте обязательно будут возникать засоры. После использования видеокамеры можно сразу переделать работу, пока траншея открыта. Потом придется снова все раскапывать, что долго и дорого.

Методы видеодиагностики труб

Сейчас существует три ключевых вида системы видеодиагностики трубопровода:

  1. Ручная камера осмотра труднодоступных мест. С ее помощью вы сможете создать фотоотчет и видеоотчет из системы трубопровода, который автоматически запишется на карту памяти. Система представляет собой удобную пистолетную рукоятку, экран и прочную головку камеры. Изображения можно поворачивать на 90 градусов по часовой стрелке, для того чтобы детальнее рассмотреть систему трубопровода. Дополнительно к такой ручной диагностике идут наушники и микрофон.
  2. Проталкиваемая система. Диагностируют трубы малого и среднего диаметра (от 25 мм), применяя специальный пульт оператора с двумя джойстиками для поворота устройства. Установка отличается пылевлагозащищенностью. Поставляется со специальным гибким и прочным кабелем для проталкивания, длина которого может быть 40, 60 и 100 м.
  3. Роботизированный комплекс. Диагностируют трубы среднего и большого диаметра (от 150 мм), используется специальный робот на самоходной платформе, который управляется посредством пульта оператора. Видеоробот имеет светодиодные лампы, а также автономный источник питания, благодаря которым обеспечивается бесперебойная работа даже в самых агрессивных химических средах. Длина кабеля — 500 м. Видеоробот абсолютно герметичен и водонепроницаем, он транслирует изображение из канализационной системы трубопровода при помощи цветной видеокамеры.

Как сделать выгребную яму с переливом в частном доме можно найти на этой странице

Бактерии для выгребных ям и септиков можно найти здесь

Доктор Робик для выгребных ям и септиков читайте здесь

Санация трубопроводов

Состояние канализации постепенно ухудшается. Это естественный процесс, вызванный оседанием на стенках труб жировых наслоений, скопления волокнистых частиц или твердых наслоений. Наиболее эффективным способом удаления этих слоев является гидродинамическая прочистка. Она производится струей воды под сильным давлением. После такой прочистки рекомендовано обследование канализации видеокамерой, которое демонстрирует полученный результат. Если поверхность труб недостаточно освободилась от наслоений, необходимо повторное проведение очистки. Возникает возможность сэкономить на повторном вызове промывочной машины и сразу повторить процедуру.

Кроме этого, диагностика канализации с помощью видеокамеры позволяет отыскать места протечек. Это дает возможность избежать земляных работ, демонтажа труб и остановки системы на время ремонта. Для промышленных или крупных общественных систем подобное решение дает значительную выгоду. Проведение подобной проверки не занимает много времени.

Еще один способ применения методики — контроль за соединениями труб. Эксплуатация в подземных условиях создает массу нагрузок. Они существенно сокращают срок службы системы. Наиболее уязвимыми участками являются соединения, способные разрушиться от температурных или механических воздействий. Обследование дает полную картину состояния всех участков магистрали. При выполнении процедуры можно сразу составить дефектную ведомость, в которой указаны все проблемные участки, описан характер, вид повреждений. По данным ведомости подготавливают материалы для ремонта и выбирают способ решения проблем. Возможные варианты:

  • нанесение защитных покрытий;
  • установка эластичных рукавов;
  • введение муфт;
  • монтаж листовых заплаток;
  • применение современных спиральных полимеров, образующих герметичные покрытия.

Все способы санации невозможны без предварительного обследования полости трубопроводов. Телеинспекция системы дает высокий результат, не требует затрат. Альтернативные методы решения проблем показать такие результаты не могут.

Диагностика трубопровода, обследование труб и скважин

Телеинспекция позволяет быстро находить проблемные участки трубопроводов без рытья траншей.

Появление повреждения или засорение в трубопроводе может вызвать серьезные проблемы, которые требуют немедленного устранения. До появления метода видеодиагностики, для удаления различных неисправностей приходилось рыть траншеи большой протяженности, что отнимало немало времени и сил.

На сегодняшний день, эти трудоемкие работы заменяет удобная и оперативная телеинспекция, которая позволяет быстро исследовать проблемные участки систем трубопроводов, для наиболее точного определения характера разрушения и его расположения.

Телеинспекция дает возможность найти и устранить практически любой засор и вовремя ликвидировать повреждение, не допуская возникновения аварийных ситуаций. Диагностирование можно проводить, как перед началом работ по созданию коммуникаций, чтобы выявить наличие «проблемных зон», так и по их окончанию.

Важное преимущество данной системы – это возможность проводить исследование на глубине до 10 метров, при диаметре трубопровода – 50 – 1200 мм. Возможности метода телевизионной диагностики трубопровода:. Возможности метода телевизионной диагностики трубопровода:

Возможности метода телевизионной диагностики трубопровода:

• быстрое определение причины засора; • выявление вида и характера повреждения; • определение максимально точного положения повреждений, для проведения необходимых ремонтных работ; • обозначение мест замены труб без необходимости выкапывания траншей.

На основании показаний счётчика данных телеинспекции, после проведения всех необходимых замеров и учета пройденного расстояния, определяется расположение системы коммуникаций, что значительно упрощает задачу по составлению смет.

Телеинспекция при санации трубопроводов

Независимо от того, из какого материала изготовлены трубы водопровода или канализации, их пропускная способность с каждым годом только снижается по целому ряду объективных причин. При резком снижении эксплуатационных характеристик трубопроводов следует незамедлительно провести профессиональную санацию водопровода или канализационных труб.

Санация представляет собой совокупность технических мероприятий, направленных на восстановление целостности, герметичности и максимальной пропускной возможности трубопровода. Техника проведения санирующих работ зависит от причин, вызвавших ухудшение технических характеристик трубопровода и разнообразия профессионального оборудования и материалов. Выбор метода для восстановления максимальной пропускной способности трубы или её герметичности завит от целого ряда факторов:

• диаметра и длины трубы; • материала, из которого изготовлен трубопровод; • уровня повреждения или степени загрязненности; • целей дальнейшей эксплуатации трубопровода.

Для выбора наиболее подходящей технологии санации приводиться промывка трубопровода и его тщательная телеинспекция. Для промывки используются гидродинамические или механические методы очистки. В случае большой засоренности внутреннее содержимое трубопровода предварительно удаляется специальным оборудованием. Телеинспекция выполняется с целью выявления повреждений на внутренней поверхности трубопровода.

Выделяют следующие методы санации трубопроводов:

• Нанесение различных покрытий (цементно-песчаных смесей или покрытий на базе эпоксидных смол); • Установка мягких полимерных рукавов; • Введение труб меньшего диаметра; • Устранение повреждений с помощью листовых заплаток; • Применение спиральных полимеров из современных композитных материалов в качестве оболочек или покрытий.

Санация труб должна проводиться не только для восстановления пропускной возможности трубопровода, но и для повышения его качественных характеристик. Это связано с тем, что даже в водопроводе с питьевой водой через небольшой промежуток времени происходит отложение различных солей на внутренних поверхностях трубы.

В результате санации трубопровода происходит значительное улучшение всех его технических характеристик:

• Увеличивается срок службы трубопроводов; • Предотвращается коррозия металлических трубопроводов; • Предотвращается минерализация и прорастание трубопроводов растительностью; • Повышается общая пропускная способность трубы; • Уменьшаются затраты электричества на перекачку воды; • Сохраняется высокое качество транспортируемой воды для питьевых или технических нужд.

Преимущества телеинспекции канализации

Главное достоинство метода – возможность оперативного визуального осмотра любого участка трубопровода. Это актуально для составления плана ремонтных работ, быстрого устранения дефектов и неполадок в системе. Учитывая скорость и относительно низкую стоимость, телеинспекция остается одним из самых эффективных способов анализа.

Дополнительные преимущества:

  • определение точного расположения проблемных мест в трубопроводе;
  • получение визуальной информации о состоянии магистрали в труднодоступных или опасных для здоровья человека зонах;
  • возможность выбора оборудования – с камерой на телескопической рукояти, на гибком проводе или использование роботизированных комплексов;
  • минимальные требования к подготовке места проведения работ;
  • на возможность проведения съемки не влияют внешние факторы – погодные условия, расположение объекта, необходимость подключения к местной электросети.

Большинство видов оборудования для видеодиагностики имеют защиту от влаги. Единственное возможное ограничение эксплуатации – слишком высокая температура окружающей среды, некоторые типы химически агрессивных сред. Это нужно учесть на подготовительном этапе. Иначе возможен выход из строя дорогостоящего оборудования.

Аксессуары

На сайте предлагаются необходимые конструктивные (стойка и механизм вертикального привода) и вспомогательные изделия для проталкиваемых и роботизированных систем. Для всех моделей предлагается радиопередатчик (или устанавливается опционально) рабочей частотой 512 Гц и 33 кГц для определения положения камеры с поверхности земли локатором.

Для роботов предлагаются дополнительные светильники, колеса, элементы механизма подъема и другие полезные вещи.

Номенклатура аксессуаров для проталкиваемых систем шире за счет большого выбора центраторов, которые разделяются на:

  • литые для малых диаметров;
  • колесные с фиксированным диаметром:
  • колесные регулируемые;
  • щеточные.

Для выбора направления или поворота в трубе блока с видеокамерой предлагается направляющий штырь, который позволяет работать на участках с разветвлениями.

Зачем нужна видеодиагностика?

Считается, что в прежние времена опытные сантехники буквально на слух, по течению воды в сточных трубах, могли определить характер проблем. Но с тех пор, как появилась возможность своими глазами увидеть, что происходит в канализации, обслуживание подземных и домовых коммуникаций стало гораздо более простым и эффективным.

Существует немало ситуаций, когда может понадобиться видеоинспекционное оборудование:

—  Диагностика состояния трубопроводов и коллекторов. Первым симптомом проблем является снижение пропускной способности коммуникаций. Это может быть вызвано легкоустранимыми причинами (засорами, заиливанием, посторонними предметами) или же нарушением целостности трубопроводов (из-за сквозной коррозии, обрушений сводов, подвижек почвы, врастания корней) — и тогда они потребуют дорогостоящих ремонтных работ. Инспекция позволяет определить точную локализацию проблем, их причину, принять решение, какие именно действия потребуются (прочистка, ремонт, полная модернизация), и точно рассчитать затраты.

«Хороший хозяин не дожидается развития аварийной ситуации в коммуникациях, а проводит периодическую профилактику для гарантированной работы трубопроводов. Такая услуга, как видеодиагностика, дает возможность контролировать состояние трубопроводного хозяйства и предупреждать возникновение проблем», — говорит Анатолий Иванов, менеджер по заказам компании «Гидроджет-сервис», специализирующейся на прочистке и обслуживании инженерных коммуникаций.

По отзывам представителей водоканалов, диагностика состояния коммуникаций позволяет в режиме реального времени составить карту дефектов трубопроводов для дальнейшего ремонта, что помогает существенно сократить затраты, связанные с обслуживанием канализационных систем.

—  Контроль качества прочистных или ремонтных работ. Такое исследование могут заказывать собственники сетей для того, чтобы убедиться в добросовестности подрядчиков. Также сами ремонтные и сервисные компании нередко оказывают подобные услуги, чтобы заказчики смогли удостовериться в эффективности проведенных работ.

По словам Натальи Ипатовой, директора департамента информации и общественных связей ГУП «Водоканал Санкт-Петербурга», службы предприятия обязательно проводят видеодиагностику до и после промывки канализационных сетей, а также после плановых или аварийных работ.

—  Приемка коммуникаций в эксплуатацию. Согласно техрегламенту, прежде чем водоканал примет в эксплуатацию канализационные сети новых абонентов, они обязаны пройти теледиагностику.

«Наш отдел оптимизации режимов сетей и сооружений проверяет соблюдение предписанных уклонов коллекторов, а также герметичность стыков труб, — рассказывает Антон Коськов, зам. главного инженера ГП «Калугаоблводоканал». — Отклонения от требований обнаруживаются довольно часто. На диаметрах до 300 мм нередки случаи контруклона, что для самотечных трубопроводов чревато быстрым заиливанием и снижением пропускной способности. В случае обнаружения таких проблем застройщик должен устранить все недочеты и вызвать нас на повторное обследование».

—  Выявление несанкционированных подключений. Это актуально для городских водоканалов, для которых «врезки» в коллекторы стали настоящей головной болью. Как правило, они сделаны кустарными способами, без соблюдения технических требований, и через них зачастую сливаются токсичные отходы, которые губительны и для окружающей среды, и для оборудования на городских очистных сооружениях.

—  Оценка состояния коммуникаций перед покупкой собственности. Если речь идет о приобретении объекта недвижимости или готового бизнеса, инвестору полезно знать, в каком состоянии находятся канализационные коммуникации. Бывает, что при хорошем состоянии самого здания трубопроводы настолько стары и изношены, что требуют больших вложений для проведения ремонтных работ. Это может существенно повлиять и на цену объекта, и на само решение о целесообразности покупки.

Причины необходимости оценки состояния труб и методы диагностики

В целом, диагностирования трубопроводов выполняется в следующих случаях:

  • при планировании ремонтных работ с последующим их проведением;
  • в качестве профилактики возможных неисправностей;
  • для оценки состояния труб после выполненного ремонта.

Отсюда следует вывод, что при обслуживании технологических инженерных коммуникаций, проведение данной процедуры обязательно.

Подвергать поверке состояние трубопроводов данного типа необходимо также, когда они уже используются, а не только перед вводом в эксплуатацию. Прежде чем запустить их, специалисты проверяют степень соответствия сварочных швов требованиям ГОСТ и СНиП, исследуют качество соединений и выясняют, сохранилась ли внутренняя целостность труб.

В настоящее время существуют четыре метода диагностики.

1. Магнитооптическая дефектоскопия. Позволяет увидеть с помощью магнитного потока дефекты, присутствующие в ферримагнитном материале. Определить с достаточной точностью их глубину данным способом нельзя.

2. Ультразвуковая диагностика. Данным способом проверяется качество соединения компонентов трубопроводов, работающих под высоким давлением и на АЭС. Обусловлено это абсолютной безопасностью ультразвука трубным изделиям. В принцип обнаружения дефектов заложена способность волн ультразвукового диапазона легко проникать сквозь однородный материал. При наличии препятствий волны отражаются.

3. Опрессовка повышенным давлением. Такая проверка труб применяется уже достаточно давно. Невысокая себестоимость работ – одно из несомненных достоинств данного способа. Инертные газы, газовая смесь или водяной пар нагнетаются в трубопровод так, чтобы создать внутри него давление, в 5 раз превышающее рабочее. Затем производится осмотр стыков, швов и мест соединения котельного оборудования и труб. Определение участков, в которых происходят утечки пара, осуществляется по наличию на них конденсата.

Проверка при помощи дефектоскопа позволяет выявить дефекты в структуре трубы

4. Видеодиагностика. Её иное название — теледиагностика. Данный метод позволяет визуально оценить состояние трубопровода. Для анализа используется информация, зафиксированная специальными видеокамерами, смонтированными на проталкиваемом стеклопластиковом прутке, или на роботах. Роботы, перемещаясь внутри магистрали, снимают всё, что встретят на своём пути. Затем изображение анализируется. Эта техника способна выявить грубые нарушения целостности труб, протечки на сегментах в грунтах или закрытых тоннелях, места образования крупных засоров и илистых отложений. Такую методику приняли на вооружение многие профильные строительные компании, поэтому данный метод диагностирования заслуживает отдельного разговора.

Зачем и когда проводят видеодиагностику

При работе систем канализации и водопровода иногда случаются нештатные ситуации, понять которые не так-то просто, так как они скрываются внутри труб. В таких случаях в настоящее время можно провести видеодиагностику.

Исследование реализуется посредством оборудования из упомянутой выше видеокамеры и монитора или ЖК-дисплея, имеющего высокое разрешение. Камера прикреплена на шланге, подающемся внутрь трубы. Она передает изображение на дисплей и все трубы помещения можно легко увидеть изнутри без вскрытия.

Она требуется в сложных ситуациях, когда, к примеру, непонятна локализация засора. С ее помощью это удается точно выяснить и срочно предпринять необходимые меры по его ликвидации.

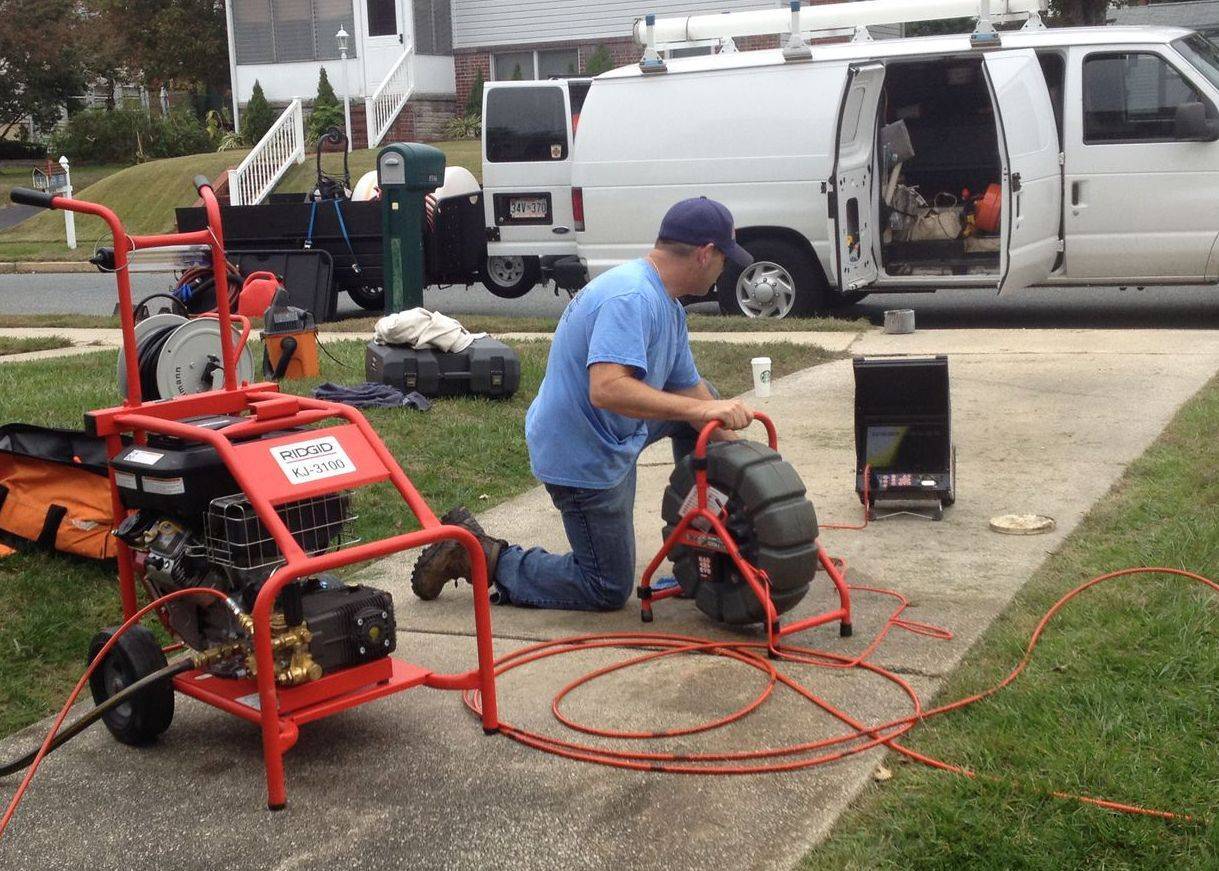

проверка труб для локализации засора с последующим его устранением гидродинамическим способом

Также она не помешает в случае запуска новых или отремонтированных частей системы. Таким образом будет эффективно проведена проверка качества работ и риск появления нештатных ситуаций в дальнейшем заметно уменьшится.

Информация, которую получают в результате проведения видеодиагностики, поможет в будущем избежать повторения подобных аварийных ситуаций. Ведь, обследование очень точно определяет все проблемные зоны, где может произойти прорыв. Таким образом, стоимость обслуживания системы канализации существенно сократится, так как посредством применения этого метода не только удается устранить существующие проблемы, но и предотвратить их возникновение в будущем.

Выгода от приобретения

Анализируя статистику, можно сказать, что в нашей стране позволить себе подобные устройства могут в основном предприятия, занимающиеся обслуживанием населения. Системы являются очень удобным и качественным решением проблемы водоснабжения. Не остаётся сомнений в том, что наша страна нуждается в работе с данными технологиями.

Однако бывают случаи, когда покупатели не связывают между собой качество и доступность, приобретая товар по низким ценам. Естественно, что в таком случае рассчитывать на работоспособность и получение желаемого результата не приходится.

В результате осуществления работ заказчик имеет возможность запланировать расходы на будущий год, если существует нужда в этом. Это оберегает от непредвиденных расходов в результате поломки или аварии. Выполненный анализ позволяет составить полную картину касательно состояния трубопроводной системы и определить срок дальнейшей работы.

В случае если постройка новая, анализ может показать пригодность к эксплуатации и дать возможность заранее провести необходимые доработки.

Оборудование для видеоинспекции

На сайте представлено оборудование компании Riezler GmbH (Германия), которая является лидером в производстве оборудования для визуальной ревизии трубопроводов различного назначения. Функциональность оборудования обеспечивается разными комбинациями компонентов, которые классифицируются по нескольким признакам.

По способу перемещения

Компания предлагает телесистемы с самоходным шасси, плавающие либо проталкиваемые вручную. Каждый из способов перемещения имеет свои достоинства и недостатки, но предоставляет возможность выбора в зависимости от задач и бюджета.

Ручные системы

Проталкиваемые телесистемы, для продвижения камеры по трубе, используют кабель в строении, которого заложен стеклопруток диаметром 6 и 9 мм (модели барабанов SHP 6.30 и SHP 9.x). Стеклопруток обладает достаточной жесткостью для:

  • проталкивания блока с камерой на длине до 30 м с кабелем 6 мм или 80 м с кабелем 9 мм;
  • эластичностью для движения в поворотах или ответвлениях трубопровода с углами до 87° в трубе DN 100 мм;
  • намотки кабеля на транспортный барабан.

Кабельная катушка с ручным приводом в режиме намотки укладывает кабель рядами с помощью приспособления. Для подключения камеры к блоку регистрации и управления на катушке установлена контактная кольцевая группа.

Роботизированные системы

Самоходное шасси с регулируемым по высоте положением телекамеры позволяет использовать установку в трубах диаметром 100…1400 мм на длине прогона до 250 м. В линейке шасси предложены модели с различной конфигурацией по количеству ведущих колес (до 8-ми) и мощностью привода.

Питание, управляющие сигналы и информация с камеры передается по гибкому многожильному кабелю в износостойкой герметичной изоляции.

Кабельные катушки выпускают двух типов — ручные и с механизированной подачей и сматывания кабеля. Катушки имеют встроенный укладчик и вращающуюся контактную группу. Подача или намотка кабеля производится в зависимости от направления вращения колес.

Роботизированные комплексы с телесистемой позволят проводить обследование с высоким качеством получаемой информации в широком диапазоне диаметров за счет вертикального, горизонтального перемещения и вращательного движения видеокамеры. В этих устройствах применяют фронтальные и поворотные типы видеоустройств. Все механизмы перемещения герметизированы и могут работать на глубине до 5 м.

По типу камеры

В системах визуальной инспекции применяются два вида камер:

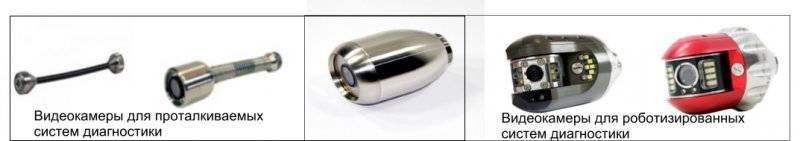

  1. Видеокамеры без возможности качания и ротации (их также называют аксиальными, неповоротными или фронтальными). На сайте представлена аксиальная камера RIK 3240/RO с углом обзора 90° в корпусе из нержавеющей стали, в котором размещены светодиоды подсветки повышенной яркости. Этот тип применяется в проталкиваемых системах для трубопроводов диаметром 40…150 мм. Разрешение камеры составляет 420 твл (аналогично цифровой с разрешением 720×576 pix), что позволяет получать качественное изображение в указанном диапазоне диаметров. Камера герметична при избыточном давлении не более 3 бар. Камера оснащена встроенной фокусировкой и датчиком изменения уклона. Изображение стабилизируется с помощью функции самовыравнивания. Габариты камеры (диаметр 32 мм и длина 40 мм) позволяют применять ее с армированным кабелем диаметром 6 мм и длиной 30 м. Более крупная камера RIK 5570 (диаметр 55 мм и длина 70 мм) имеет угол обзора 97°, разрешение 480 твл и может работать на глубине до 5 м (давление 5 бар). Используется с кабелем 9 мм с длиной 80 м. Этот тип применяется и в роботизированных комплексах.
  2. Поворотные видеокамеры (с приводами качания и ротации). Камера с поворотным механизмом RSK 60100 имеет разрешение 480 твл (800×600 pix), угол поворота до ± 120°, что с учетом угла обзора камеры позволят обследовать объект на 360°. Камера RSK 78110: разрешение — 420 твл, угол обзора — ± 110° и габариты — диаметр 78 мм и длина 110 мм. Блок видеокамеры с механизмом поворота применяется как в проталкиваемых системах, так и на роботизированных моделях. При установке на роботе камера позволяет осматривать объект с большим диапазоном диаметров за счет механизма вертикального перемещения.
