Светодиодный светильник своими руками: схема на 220В, потолочный, люстра

Ночник из дерева

Очень современно и одновременно уютно выглядят ночники из натурального дерева. Создать такой ночник можно и своими руками, в том числе. Для того, чтобы изготовить ночник из дерева своими руками, вам понадобятся:

Спил древесины;
Дрель;
Пила;
Лобзик;
Молоток;
Стамеска;
Наждачная бумага;
Источник света;
Люминесцентная краска.

Внутри спила дерева нужно вырезать цилиндр. У вас должен получится полый цилиндр без дна и крышки. Для того придется воспользоваться дрелью (сделать сквозные отверстия) и лобзиком, чтобы распиливать сердцевину. Если она не поддается, воспользуйтесь молотком или кувалдой.
Готовый пень без сердцевины нужно избавить от коры.
Внутреннюю часть обработайте закругленной стамеской, чтобы она стала ровной;
Придайте нужную форму верхушке будущего ночника.
Зашкурьте все поверхности пня.
Перенесите понравившийся рисунок на поверхность древесины.
Вырежьте электрическим лобзиком дыры или целый рисунок.
Внутрь пня поместит лампу или светодиоды на дно ночника.
Покройте дерево лаком или морилкой.
Покройте внутреннюю поверхность ночника люминесцентной краской.

Расположенная внизу лампа будет давать мягкий рассеянный свет, а после выключения изнутри пня будет исходить сияние от специальной краски.

В зависимости от имеющихся у вас дома материалов, можно изготовить множество различных ночников. Обязательно попробуйте свои силы в создании одного из них, а фантазия и творческий подход помогут вам сделать эксклюзивный предмет интерьера.

Как заменить светодиодную ленту в готовой люстре

Существуют две причины, почему люстра перестала светиться: либо вышел из строя блок питания, либо перегорела гибкая плата. Чтобы убедиться в исправности источника питания, нужно на его выходе померить напряжение: если оно равно 12 В, то он исправен, и причина поломки находится в самой ленте.

Самая большая трудность при замене светодиодной ленты состоит в выборе новой по цвету и мощности. Поэтому прежде, чем поменять её, нужно внимательно подобрать такую же или близкую по техническим характеристикам.

Замена полосы происходит в таком порядке:

разбираем старую люстру;
демонтируем вышедшую из строя ленту;
приклеиваем на ее место новую световую полоску.

Вот и все, что нужно, чтобы сделать, отремонтировать светильник.

Предыдущая
ЛюстрыКак сделать люстру для детской своими руками
Следующая
ЛюстрыВыбираем потолочные светильники и люстры в стиле модерн для кухни

Спасибо, помогло!Не помогло

Какие материалы можно использовать

В ходе изготовления самодельных светильников пригодны любые материалы, сочетающиеся со светодиодными лентами и лампочками. Корпус можно изготовить как своими руками, так и взять за основу ранее использовавшийся прибор. При этом обязательно нужно учесть теплоотдачу led-элементов. Без правильно подобранного радиатора они быстро испортятся.

Для диодов большой мощности потребуется теплопроводящий материал. Например, это может быть алюминиевый профиль, труба, конус и прочие металлические предметы. Для таких элементов, как светодиоды 5 мм «соломенная шляпа» с углом распределения светового потока в сто двадцать градусов можно использовать любой материал – пластик, бумагу, дерево, картон – так как они не нагреваются.

Как подобрать светодиодные лампы для светильника

При создании светодиодных светильников применяют два вида led-лампочек по мощности:

До полуватта. Их главные особенности – минимальный нагрев и возможность задать осветительному прибору любую форму, благодаря большому количеству точек. Недостаток – их монтаж весьма трудоемок, если учесть, что паять и соединять нужно своими руками.
От 1 до 5 Вт. Большая мощность диодов позволяет существенно снизить их количество в устройстве, что уменьшает трудозатраты. Однако эффективная эксплуатация осветительного прибора на их основе невозможна без правильного подбора радиатора и рассеивателя света.

Изготовление led-светильников возможно также на основе светодиодных лент. Мощность освещения, цветовая подборка и плотность расположения лампочек в полосе определяется условиями эксплуатации и личными предпочтениями того, кто будет собирать их своими руками. В ширину стандартно они достигают 8-10 мм, а в длину – до 5 метров (именно такую протяженность имеют в продаваемых катушках). Питание осуществляется от источника постоянного тока с напряжением около 12 вольт и выше. Для подключения их от бытовой сети потребуется соответствующий блок питания. Также их можно собрать и на батарейках.

Стоимость и гарантии качества

Стоит заметить, что цены на светодиодные потолочные люстры с ПУ в стиле классика стоят относительно недорого. Безусловно, зависит и от производителя. Европейские люстры будут стоить на порядок дороже, чем такой элемент освещения от другой страны-производителя.

Важно обращать внимание на то, есть ли сертификат качества. Его нужно требовать всегда у продавцов, если вы хотите получить качественный товар. В том случае, если он отсутствует, это говорит о том, что люстра может быть далеко не лучшего качества

В том случае, если он отсутствует, это говорит о том, что люстра может быть далеко не лучшего качества.

Желательно, чтобы сертифицирующий документ был переведен и на русский язык.

Безусловно, на люстры с пультом управления должна быть гарантия. Естественно, чем выше срок – тем лучше, ведь у вас появится возможность обменять такой товар

В момент приобретения важно осмотреть и проверить целостность самой коробки, люстры: чем меньше изъянов – тем лучше

Помните! На время гарантийного срока нужно сохранять чек и целостность упаковки.

Многие скажут, что упаковка не важна, однако производитель при создании высококачественного товара никогда не будет экономить на упаковке.

Для того чтобы не нарваться на поддельную компанию, у производителя обязательно должны быть контакты. Если вы будете знать, где расположено предприятие, это уже сигнал о том, что предложенная вам продукция качественная, так как любой покупатель может подъехать и указать на свою проблему.

Для того, чтобы определиться, нужна ли вам такая вещь, стоит ознакомиться с отзывами о светодиодных люстрах с пультом управления:

Павел, Волгоград: На даче решили оформить гостиную с помощью красивой люстры. Захотелось провести небольшой эксперимент и установить светодиодные светильники, друг-строитель посоветовал приобрести данный вариант.

Обошлась лампа мне в 900 рублей. Площадь гостиной 35 метров, на неё установили люстру с 6 лампами, которые отлично подошли. Работает на пульте управления и можно включать как все, так и только половину или часть лампочек.

Катерина, Москва: Пишу свой отзыв спустя год после покупки. Как раз прошлой осенью мы с мужем приняли единогласное решение заменить нашу старую люстру на новую, и в интернете мы вычитали про люстры на дистанционном управлении.

Решили попробовать. Лампочки к ней заказали энергосберегающие. Смотрится великолепно, ни одна лампочка до сих пор не перегорела! Мы очень довольны покупкой.

Елена, Санкт-Петербург: Когда мы начали делать ремонт на кухне, долго не могли подобрать люстру. То была большая, то маленькая.

В магазине нам посоветовали взять среднюю на пульте управления. Это действительно оказался удобный вариант, так как при готовке я могу в любой момент с помощью пульта сделать свет больше или, наоборот, уменьшить свет, если в нём нет надобности.

Посмотреть, какие бывают люстры светодиодные потолочные с пультом, можно на фото:

Подводя итог, можно сказать, что светодиодная люстра с пультом управления – идеальный вариант для любой квартиры и комнаты. Она ничем не отличается по внешнему виду от обыкновенных люстр, хотя и попадаются очень экстравагантные варианты, зато очень удобная в эксплуатации.

Кроме того, люстру можно подобрать по размеру и цвету — такую, которая больше всего подходит под стиль комнаты. С её помощью можно красиво оформить комнату, сделав на ней акцент, а функция изменения режимов нажатием кнопки на пульте даст возможность настраивать свет так, как вам нужно, создавая или яркую, или романтическую атмосферу.

Изготовление мощного светодиодного светильника

Сегодня практически в любом доме можно встретить экономные лампы освещения. Предлагаем вам узнать, как сделать светильник из светодиодов своими руками на 220В. Для начала необходимо разобраться, какие материалы вам понадобятся и по каким критериям их выбирать.

Пошаговая разработка устройства, рассчитанного на сетевое напряжение в 220В, выглядит так:

Первым делом следует проверить работоспособность всех светодиодов, измерить напряжение питающей сети. Настройку прибора лучше выполнять с помощью разделительного трансформатора 220/220В. Кроме того, этим вы обезопасите себя при проведении измерений в процессе настройки будущего светильника.

Возьмите сгоревшую лампу для последующего разбора. Делайте все максимально аккуратно, чтобы цоколь остался целым, затем очистите его и обезжирьте ацетоном или спиртом

Уделите внимание отверстию — его также необходимо очистить от лишнего припоя и дополнительно обработать. Делается это для качественной пайки внутри цоколя всех компонентов

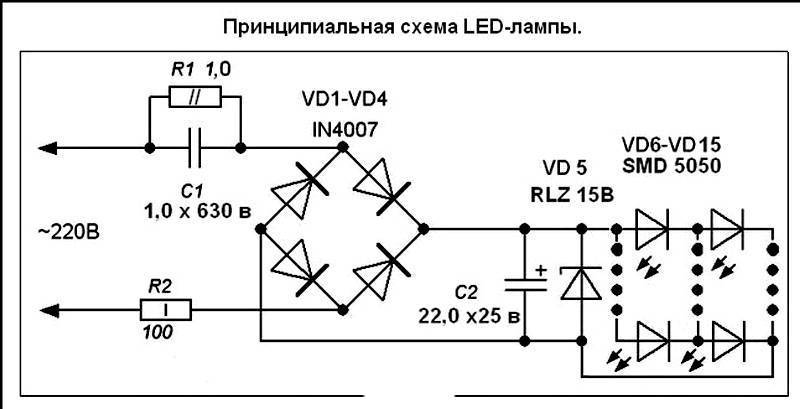

В него вставьте два конденсатора напряжением 400 В по 220 нФ и резистор на 100 Ом.
С помощью обыкновенного паяльника и подготовленного диодного моста впаяйте крошечный выпрямитель, обработайте поверхность.

Воспользуйтесь в качестве изоляции клеем и простым монтажным пистолетом. В принципе, подойдет и трубка из ПВХ. Но лучше использовать для заполнения пространства между всеми деталями предназначенный для этого материал. Все элементы необходимо тщательно зафиксировать. В итоге — вы получите готовую основу для будущего прибора.
Приступаем к установке светодиодов. За основу возьмите монтажную плату, очистите ее от ненужных деталей. Проверьте все платы на работоспособность. Максимум внимания уделите контактам светодиодов — их необходимо зачистить и при необходимости заузить.
К конденсатору припаяйте все четыре платы. Снова заизолируйте все клеем, проверьте все соединения диодов. Платы расположите на одинаковом расстоянии друг от друга, поскольку свет должен распространяться равномерно.
Припаяйте конденсатор 10 мкФ без дополнительных проводов.
Припаяйте резистор на 100 Ом к одной из плат, заизолируйте контакты клеем.
Сверху лампу следует накрыть абажуром, поскольку светодиоды излучают слишком яркий цвет, сильно бьющий по глазам.

Чтобы запитать лампу от USB или батареек, исключите из схемы выпрямитель и конденсатор на 400 нФ, вместо этого подключите к источнику постоянного тока созданный светодиодный светильник. Своими руками 220В подключить, как мы выяснили, не проблема.

Осветительные приборы с регулировками по высоте

Подобные устройства можно использовать для обеденной зоны или рабочего стола в кабинете. Это довольно удобно, когда необходимо увеличить интенсивность освещения в конкретно заданной области, не мешая при этом окружающим. Никаких существенных различий в монтаже с предыдущими вариантами нет. Прочность крепления, как и правильность подключения светодиодной люстры с регулятором высоты проверяются идентично. Исключения составляют устройства, оснащаемые специальными моторчиками. В них может находиться не 2, а 3 контроллера. Один из них при этом работает с механизмом автоматического подъема/опускания осветительного прибора. Стоимость подобных потолочных светильников достаточно высока. Возможно поэтому, слишком широкого распространения в России они не получили.

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

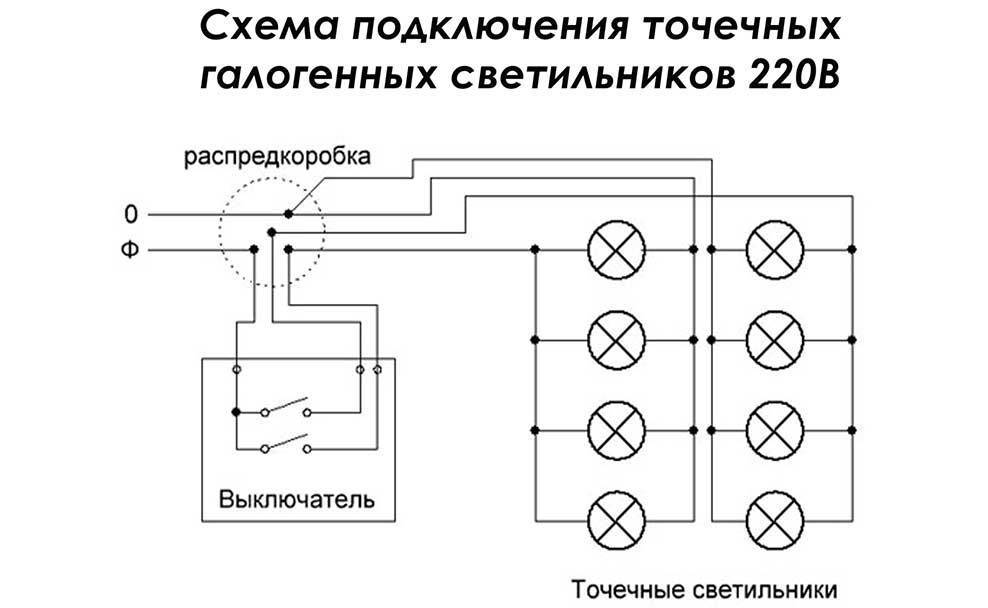

Схемы подключения такие же, как для сети 220 В. Первым монтируется и подключается трансформатор, от него протягиваются провода к светильникам.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее. На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Схемы подключения светодиодных светильников

Светодиодный светильник своими руками подключается к сети электропитания двумя способами. Первый способ подразумевает использование драйвера в качестве источника питания, а второй – блок питания.

Если требуются автономность и мобильность, вам нужен светильник на батарейках. В таком случае в корпусе устройства должен быть отсек для элементов питания. Лучше применить рамку от старого нерабочего электроприбора, используя посадочные места под батарейки.

Самодельный светильник на светодиодах. В качестве элемента света – светодиодная лента. Источник питания – блок питания постоянного напряжения.

Драйвер

Светодиод является нелинейной нагрузкой, его электрические параметры меняются в зависимости от условий работы. При использовании драйвера не требуется применение токоограничивающего резистора, все драйвера имеют заводское значение по силе тока, по этому показателю подбирается количество светодиодов в цепи.

В зависимости от диапазона напряжения, в котором работает драйвер, подбирается количество светодиодов, которые соединены последовательно, таким образом, подключение осуществляется параллельно последовательным методом.

Блок питания постоянного напряжения.

Особенность драйвера — он всегда выдаёт одинаковый ток с выходного фильтра вне зависимости от величины и колебаний входного напряжения. Изготавливают их на базе транзисторов либо микросхемы.

Блок питания

Блок питания имеет только расчетное напряжение на выходе, розжиг светодиода осуществляется благодаря включению в цепь резистора, который предохраняет светодиод от перегорания. Когда перегорает резистор, светодиоды, установленные в модуле, могут полностью выйти из строя.

Если вы не хотите рассчитывать цепь с драйвером, то лучше используйте блок питания и светодиодную ленту

В таком случае необходимо обратить внимание на мощность ленты и блока питания, создав запас 20% в пользу блока питания

Драйвер для питания светодиодной линейки.

Драйверы используются только для подключения светодиодов и являются основой всех светодиодных ламп

Важно отметить, что драйвер рассчитан на работу в определенной цепи, в качестве источника питания с другими светодиодами он не подойдёт. К блоку питания можно подключить любые светодиоды, главное чтобы в цепи был установлен токовый резистор, а потребляемая мощность светодиодов не превышала пиковое значение мощности блока питания

Использование резисторного сопротивления

У светодиодов существует одна негативная особенность – пульсация (регулярное мерцание). Чтобы побороть этот фактор и сделать свет более мягким, необходимо использовать дополнение в схеме электропитания.

Для этого используются сопротивление и конденсатор. Светильники, оснащенные дополнительным сопротивлением, имеют более мягкий свет, это благоприятно сказывается на органах зрения человека.

Реализовать данную схему сможет даже начинающий мастер. В цепь с последовательно соединёнными светодиодами устанавливается дополнительное сопротивление на 8-12 кОм.

Для смягчения света используется схема подключения с линейным стабилизатором.

Каркасы и их декор

Каркасы делают из различных материалов – металла, дерева, пластика. Для изготовления своими руками металлического каркаса для лампы берут жесткую проволоку.

С помощью плоскогубцев, сгибая проволоку и укрепляя ее, создают задуманную форму. Обматывают материей, бумагой, джутом. Если есть готовый каркас из металла, используют его. Простым поворотом меняют форму.

Металлическая сетка, укрепленная вокруг каркаса, придаст дополнительные импульсы для развития творческой мысли. К каркасу сетка прикрепляется пластиковым прищепкам и украшается объемными элементами, например, пластиковыми застежками-хомутами.

Накопить их надо достаточно много. В каждом из ключей делают разрез, затем сгибают пополам, чтобы повесить его на верхнее проволочное кольцо. Таким образом, получается первый ряд. За два ключа верхнего ряда цепляют ключ нижнего ряда и т.д.

Хорошо смотрится гофрированная декоративная бумага. Используются пластиковые бутылки и ложки, бисер. Любителям пэчворка и декупажа открываются горизонты практического применения этих техник. На фото представлены лампы сделанные своими руками.

Помимо стандартного освещения с помощью патрона и лампочки, с внутренней стороны любого абажура прикрепляют легкую, липкую светодиодную ленту с источником постоянного напряжения 12 в.

Устройство светильника со светодиодными лампочками

Осветительный прибор из светодиодов устроен достаточно просто. Количество светодиодов в одном корпусе варьируется от одного до нескольких десятков. Корпус обязательно оснащен отражателем света и радиатором. Добросовестные производители наносят на радиатор термопасту, улучшающую контакт с диодами, повышающую качество отвода тепла. В патронах осветительных приборов на 220 вольт устанавливается драйвер, стабилизирующий напряжение. Мощность осветительного прибора — это сумма мощности светодиодов, установленных в нем.

Светодиоды – полупроводники, проводящие электроток в одном направлении. Для квартиры, дачи лучше всего приобретать осветительные приборы для сети 220 вольт (напряжение указывается на упаковке). Устройство, стабилизирующее ток, установлено в патроне, поэтому нет необходимости покупать дополнительное оборудование. Такой светильник присоединяется прямо к выключателю согласно схеме на упаковке.

Для осветительных приборов на 12 или 24 В требуется драйвер (преобразователь напряжения)

При его покупке важно учитывать, что значение мощности должно быть на 20% больше, чем показатель светильника. Для расчета используется закон Ома: напряжение источника света умножается на ток

Далее вычисляются 20%, плюсуются к ранее полученному значению. Не менее важны показатели максимального тока, выходного напряжения. Первым к сети подключается драйвер, потом осветительный прибор. Обязательно соблюдение полярности (на драйвере всегда имеются знаки «+» и «-»).

Работу светодиодных светильников можно регулировать диммером, установленным на стену или встроенным в осветительный прибор. Торговая сеть предлагает большой выбор настенных моделей, они удобны, если проживающие в квартире хотят, чтобы регулятор не менял местоположение. Встроенные в светильники диммеры управляются пультом, излучающим инфракрасные или радиоволны. Этот вариант используется в больших загородных домах, так как позволяет управлять светом на большом расстоянии.

В длинном коридоре на входе в дом можно установить светильник с двумя выключателями, чтобы его можно было включать/выключать любым из них. На входе лампа включается, чтобы ее выключить на выходе, нет необходимости возвращаться.

В некоторых ситуациях удобны датчики движения, включающие и выключающие осветительный прибор без участия выключателя. Свет включается при появлении человека в зоне действия датчика, выключается на выходе. Подключается такое оборудование сравнительно просто, существуют схемы с выключателем и без выключателя.

Как сделать из светодиодов источник света

Важно провести подключение правильно. Светодиод легко пробивается обратным напряжением, возможно, не дотягивающим до прямого рабочего

Не ошибётесь, если станете длинную ножку прикладывать к положительной полярности батарейки (плоская сторона, помеченная крестом, проведена маркировка). Большинство светодиодов не допускает работы при напряжении выше 3 В. Чтобы сделать светильник из светодиодной матрицы на интерфейс USB, применяют ограничительные резисторы. Часть мощности теряется на активном сопротивлении. Подбор ведётся, исходя из двух противоречий:

Если номинал сопротивления слишком мал, сгорит светодиод. В силу законов физики напряжение делится пропорционально. Проще использовать переменный резистор и батарейку на 5 В, чтобы выбрать нужный номинал для шины USB. Для любителей расчётов приведем и пропорцию, по формуле идёт деление напряжения: U1/U2 = R1/R Где R1 – сопротивление резистора, а R2 – сопротивление диода постоянному току. U1 + U2 = 5 В. Последняя величина является переменной и находится из вольт-амперной характеристики. Нужно в рабочей точке разделить напряжение на ток. Характеристика приближённо представляет ветвь параболы.
Слишком большой величины резистор провоцирует немалые активные потери. Они прямо пропорциональны величине сопротивления. Чаще несколько светодиодов включается последовательно, потом уже следует резистор. Можем использовать меньший номинал. Сопротивления светодиодов складываются, и вместо U2 подействует уже сумма напряжений. Вероятность короткого замыкания исключена в каждом элементе по отдельности. Отсутствует опасность, что падёт больше напряжения, чем в начале эксплуатации. Если перегорает единственный светодиод, гаснет вся ветка. На лентах это три штуки.

Светодиоды разного цвета

Светодиоды редко замыкает: горение получается на p-n-переходе. Если расположен в толще полупроводника, то смысла нет, так как свечение невидимо, и полезной частью считается периметр. Устройство светодиодов:

Внутри прозрачной колбы, часто состоящей сплошь из пластика либо стекла, расположен мост с разрывом.
Половинки неравноценны. Большая находится примерно по центру «пули» и является катодом. Анод меньше и расположен на периферии.
Над пропастью перекинута тонкая нитка. На кончике, крепящемся к катоду, образуется p-n-переход, просматривающийся со всех направлений. Тонкая жилка не помеха свободному прохождению света.

В силу подобного строения светодиоды плохо держат обратное напряжение. p-n-переход настолько мал, что легко пробивается. Почему нельзя сделать толще? Отсутствует смысл. Плохие условия охлаждения просто не позволяют проходить большому прямому току. Если повысить длины полупроводника, это вызовет повышение активного сопротивления, что закономерно повысит выделение мощности в рабочем состоянии. Диаметр p-n-перехода увеличить нельзя: резко падает КПД. Ну, а нить не должна быть толстой, чтобы не загораживать свет.

Выбирается середина между эффективностью и рациональностью. Если эксплуатировать светодиод при повышенном напряжении, то постепенно он станет тухнуть и сгорит. Расплавится материал p-n-перехода из-за плохих условий охлаждения.

Выводы и полезное видео по теме

В приведенном ниже видеоролике вы можете увидеть подробный рассказ специалиста о самостоятельной сборке LED-светильника:

Лампы на светодиодах, выполненные самостоятельно, обладают высокими техническими характеристиками. Они почти не уступают фабричным моделям по таким качествам, как прочность, надежность, долговечность.

Сборка подобных устройств доступна практически каждому: для успешного ее выполнения необходимо лишь строго следовать схемам и аккуратно выполнять все предписанные манипуляции.

Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде. В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками. Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.

В этой статье:

Основные выводы

Изготовить светильник своими руками можно с применением подручных средств и недорогих радиотоваров. Также для этого потребуется непосредственно светодиодные элементы – лампы или ленты. Они могут быть как маломощными, так и сильными. При выборе материала для корпуса нужно исходить из параметров их теплоотдачи. Чтобы подключить такой прибор в сеть без блока питания, потребуется изготовить драйвер с гасящим конденсатором, предварительно рассчитав его по формуле.

С помощью предложенной технологии можно изготовить светильники любой формы и параметров для установки их в качестве основного или декоративного источника освещения. Монтировать своими руками их можно на потолок и стены в плафоны, в люстры и настольные лампы, а также в любую другую специально изготовленную художественную конструкцию.

СветодиодыФормула и пример расчета ограничительного резистора для светодиода

СветодиодыПодробно о характеристиках светодиодных ламп

Как самостоятельно изготовить светильник на светодиодах в домашних условиях
