Схема подключения
Есть множество вариантов подключения трубчатых светодиодных ламп, один из них — присоединение напрямую к сети. Диапазон напряжения при этом может колебаться от 85 до 265 Вт.
Лампа совместима с индуктивным балластом и может быть установлена без извлечения стартера, но при этом стоит учесть, что она несовместима с электронным балластом, который должен быть изъят перед установкой лампы.
Есть три основных вида схем подключения:
- Стандартное – лампы ставятся на место люминесцентных. При этом они должны быть совместимы со старым электромагнитным балластом. И не забывать, что нельзя устанавливать с электронным.
- Пускорегулирующий аппарат (как блок розжига у ксеноновых ламп) убирается, и подключение происходит напрямую в 220 В.
- Пускорегулирующий аппарат удаляется, и новая светодиодная лампа монтируется и подключается к источнику питания в 12 В.
По подключению проводов выделяется три вида ламп:
- только с левой стороны;
- только с правой стороны;
- возможно подключение с обеих сторон.
Пускорегулирующая аппаратура
Любые типы газоразрядных ламп не могут быть напрямую подключены к электрической сети. Находясь в холодном состоянии, они обладают высоким уровнем сопротивления и для создания разряда им требуется импульс высокого напряжения. После того как появляется разряд в осветительном устройстве возникает сопротивление с отрицательным значением. Для его компенсации нельзя обойтись простым включением сопротивления в цепи. Это приведет к короткому замыканию и выходу из строя источника освещения.
Для преодоления энергетической зависимости, вместе с лампами дневного света применяются балласты или пускорегулирующая аппаратура.
С самого начала и до сих пор в светильниках применяются устройства электромагнитного типа – ЭмПРА. Основой прибора служит дроссель, обладающий индуктивным сопротивлением. Он подключается вместе со стартером, обеспечивающим включение и выключение. Параллельно подключается конденсатор с высокой емкостью. Он создает резонансный контур, с помощью которого формируется продолжительный импульс, зажигающий лампу.
Существенным недостатком такого балласта является высокое потребление электроэнергии дросселем. В некоторых случаях работа устройства сопровождается неприятным гудением, возникает пульсация люминесцентных ламп, отрицательно влияющая на зрение. Данная аппаратура отличается большими размерами, имеет значительный вес. Она может не запуститься при отрицательных температурах.
Все негативные проявления, в том числе и пульсации люминесцентных ламп удалось преодолеть с появлением электронного балласта – ЭПРА. Вместо громоздких компонентов здесь использованы компактные микросхемы на основе диодов и транзисторов, что позволило заметно снизить их вес. Данное устройство также обеспечивает лампу электрическим током, доводя его параметры до нужных значений, снижая разницу в потреблении. Создается нужное напряжение, частота которого отличается от сетевой и составляет 50-60 Гц.
На некоторых участках частота достигает 25-130 кГц, что позволило устранить мигание, негативно влияющее на зрение и снизить коэффициент пульсации. Прогрев электродов осуществляется за короткий промежуток времени, после чего лампа сразу же загорается. Использование ЭПРА существенно увеличивает срок годности и нормальной эксплуатации люминесцентных источников света.
Какой вариант выбрать
Светодиодные лампы t8 стали популярным источником света по причине высокой экономичности данного решения по замене люминесцентного света на светодиодный. Сам корпус светильника остается неизменным. Еще один плюс этим лампам — простота замены в случае выхода из строя.
Мы все слышали, что светодиодный свет служит долго: 50 000–100 000 часов, то есть более 20 лет. К сожалению, для обычных бытовых случаев, да и случаев приобретения светодиодных светильников на предприятиях этот срок службы не достигаем.
Происходит как по пословице «скупой платит дважды». По факту приобретаются дешевые некачественные светодиодные источники света с мусорной схемой управления током и бросовыми светодиодами. В результате 2–3 года — это предельный срок службы таких устройств. А не достигаемая планка в 10–20 лет службы остается уделом тех, кто готов приобрести профессиональный качественный прибор. Например, цена на качественный аналог люминесцентного светильника 4 х 18 Вт не может быть меньше 2000–2500 рублей. И конечно же, следует иметь в виду, что дорого — это еще не гарантия, а возможно желание продавца заработать больше, продав некачественный товар.
Световой поток
Если вы решили приобрести cветодиодную лампу — аналог 18 Вт / 36 Вт люминесцентной с цоколем G13,то первым делом стоит определиться с требуемым световым потоком. Более яркие варианты будут стоить по дороже, так как в них применяются более энергоэффективные диоды. При той же мощности такая лампа будет светить ярче.
Коэффициент пульсаций
Это важная характеристика, влияющая на здоровье. В идеалье этот показатель должен быть менее 1%, но существующие одобренные законодательством предельные нормы — 5%. Именно такая пульсация и не более должна быть у источников света в помещениях, где люди работают с ПК. Учитывая тот факт, что все мы пользуемся телефонами, планшетами, смартфонами и другими гаджетами в разных помещениях, то, если вы заботитесь о своем здоровье, то возьмите за правило применять источники света с пульсацией не более 5%.
Цветовая температура
Как указано ранее, чем «теплее» свет, тем более комфортная, уютная и расслабляющая атмосфера и наоборот, чем «холоднее» — тем более бодрящая, агрессивная, рабочая.
Основные виды
Разновидностей трубчатых светодиодных ламп множество, поэтому рассмотрим их по типам маркировки, использования, внешнего вида, типа светодиодов и так далее
При выборе ламп стоит обратить внимание на все эти показатели и характеристики
По видам маркировки:
- Т8 – для больших помещений;
- Т5 – для торговых прилавков, холодильников, аквариумов и т. д.
Отличительная особенность светодиодных трубчатых ламп Т5 – небольшая толщина. Между контактами цоколя расстояние составляет всего 16 мм. Такие лампы дают стойкий поток света, без мерцаний и подергиваний. Современные LED-лампы Т5 потребляют на порядок меньше электроэнергии, при монтаже не требуют специальных креплений, а вставляются непосредственно в светильник на место старой световой трубки.
Лампы светодиодные трубчатые Т8 — самый распространенный вид, они имеют широкий спектр применения. Ими освещают офисы, коридоры жилых и нежилых помещений, балконы, и т. д. Отличительная особенность таких ламп – расстояние между контактами цоколя в 26 мм. Они не мерцают, не гудят, не содержат вредных веществ, просты в утилизации. Срок службы — 50000 часов (5 лет интенсивной работы).
По типу применения:
- Для дома и офиса – более энергоэффективные, обеспечивают меньший нагрев, безопасные, легко меняются.
- Уличные – отличаются высокой степенью защиты ламп от пыли и влаги, обеспечивают яркое освещение вне зависимости от погодных условий.
- Для растений – в их основу входят ультрафиолетовые светодиоды, повторяющие солнечное освещение, что благотворно влияет на рост и развитие растений в лабораторных и домашних условиях.
- Промышленные – отличаются высокой степенью защиты, подбираются по ряду характеристик в зависимости от требуемых нужд производства.
По типу используемых в процессе изготовления светодиодов:
- Индикаторные – невысокие показатели качества света. Одни из прародителей современных светодиодов. Теперь почти нигде не используются из-за устаревания и низкого качества.
- SMD – имеют небольшой размер и почти не нагреваются. На данный момент самые распространенные.
- Мощные (1, 3, 5 Вт) – имеют большую яркость. Но за счет этого увеличивается нагрев. Поэтому существует проблема теплоотвода.
- СОВ – по этой технологии диоды монтируют в единую плату, поэтому увеличивается теплоотвод. За счет этого преимущества в конструкции можно увеличивать равномерность световых волн и яркость освещения. Бывают разных геометрических форм.
- Филаментные – при всех достоинствах предыдущего вида ламп имеют относительно небольшую цену. Такая технология получает все большую популярность и скоро, возможно, вытеснит остальных представителей своего вида.
Виды по драйверам:
- Устанавливается внутри корпуса под светодиодной лентой, питание подается от обычного источника на 220 В, как розетка.
- Использование внешнего источника питания от 12 В (как для подключения лент из светодиодов).
По внешнему виду колбы лампы подразделяются на следующие виды:
- Прозрачная: световой поток полный, яркий, нет потерь света.
- Полурозрачная: есть несущественные потери яркости освещения, световой поток полный.
- Матовая: потери света в среднем составляют 20 %, но внешне выглядит лучше остальных.
Установка в светильник
Рассмотрим вопрос замены ламп люминесцентных светильников и приведем схему подключения светодиодной трубки t8.
Для подключения необходимо с помощью проводов светильника на лампу 220 В подать сетевое напряжение 220 В и при этом не использовать других дополнительных устройств. Необходимо произвести извлечение стартера из люминесцентного светильника и закоротить дроссель. Это необходимо для подачи нужного напряжения в светодиодной лампе. В будущем, при желании можно будет вернуть обратно стартер и люминесцентную лампу.
Возможные варианты замены ламп
Как и в случае с лампами 600 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.
В первом случае 220 В подается непосредственно на лампы, из схемы светильника исключаются дроссели, стартеры и прочая ПРА. Потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13. Данное подключение требует переделки схемы светильника, а, следовательно, требует дополнительных финансовых затрат на переделку (оплата квалифицированного труда электромонтажника).
Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют
Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА». Вместе с лампой в комплекте идет и свой стартер для LED
Вместе с лампой в комплекте идет и свой стартер для LED.
Плюсы и минусы замены люминесцентных ламп на светодиодные
Вариант с заменой люминесцентных ламп на светодиодные лампы без переделки электросхемы светильника: энергоэффективность не самая высокая, поскольку продолжается потребление электроэнергии самим ЭмПРА, однако практически отсутствуют затраты Заказчика на замену. 4х-кратная экономия электроэнергии с момента внедрения – срок окупаемости модернизации составит менее, чем 1 год. Не требует проведения работ квалифицированным персоналом. Требуется самостоятельная оценка технической возможности замены ламп на светодиодные. Снизился общий уровень освещенности приблизительно на 18%.
Вариант с заменой люминесцентных ламп на светодиодные лампы прямого включения: максимальная энергоэффективность достигается за счет повышения затрат на первоначальном этапе за счет работ по переделке электрической схемы светильника. Энергоэффективность в сравнении с первым вариантом выше приблизительно на 8%. Требует проведения работ квалифицированным персоналом. Ориентировочный срок окупаемости – 1,5 года.
Переделка люминесцентного светильника в светодиодный: пошаговая инструкция
Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.
Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.
Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.
Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны
Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.
Шаг пятый: далее останется закрепить провод напрямую.
Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод
Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.
Старая отечественная маркировка
В настоящее время поставляемые на российский рынок лампы маркируются именно по международным стандартам. Старое же оборудование, выпускавшееся в прошлые годы, может иметь и другой шифр — отечественный. Маркировка в этом случае включает в себя буквы кириллицы:
- Л — лампа.
- Д — дневной свет.
- Б — белый.
- Т — теплый.
- Е — естественный.
- Х — холодный.
К примеру, шифр ЛХБ будет проставлен на лампе с белым холодным светом. Для компактного оборудования этого типа в начале кода предусматривается также буква К. У люминесцентных ламп с улучшенной цветопередачей в маркировке дополнительно присутствуют одна или две буквы Ц.
Также отечественные шифры могут содержать и указания на цвет узкого спектра: красный — К, желтый — Ж и т. д. То есть на колбе будет стоять код ЛК, ЛЖ и пр.
И международная и российская маркировка люминесцентных ламп дает покупателю, таким образом, исчерпывающую информацию о данной конкретной модели. Каждая нанесенная на колбу буква или цифра либо их комбинация означают определенную характеристику оборудования. Зная шифры параметров, легко можно подобрать лампу, наиболее подходящую в данном конкретном случае.
Достоинства
- Одна из причин популярности светильников LED – долговечность, а также более длительный строк службы, чем у классических ламп накаливания. Более того, такие источники света хорошо сочетаются друг с другом. К примеру, свечение T8 дополнят светодиодные ленты.
- Потребление энергии и экологичность. Они потребляют гораздо меньше электроэнергии по сравнению с остальной световой продукцией. LED также довольно экологичны, так как не содержат ртути и других вредоносных веществ.
- Энергоэффективность. Их энергоэффективность превышает все остальные источники света: они мгновенно достигают абсолютной яркости, без необходимости прогрева. Максимальная светоотдача может достигать 135 Лм/вт.
- Ударопрочность. LED, оснащённые современными компонентами на основе поликарбонатов, довольно трудно повредить. Это отличает их от отличие от люминесцентных светильников и ламп накаливания, которые отличаются хрупкостью.
- Фокус. Корпус светодиода может быть специально разработан для фокусировки света. Для больших светодиодных корпусов линзы с полным внутренним отражением часто используются с тем же эффектом. Однако когда задействовано большое количество света, линза обычно направляется к одному и тому же объекту.
- Светодиодные лампы также славятся своей стойкостью к разным температурам. Они могут выдерживать низкие температуры, а также будут функционировать в особо тяжёлых погодных условиях при наличии необходимого уровня защиты. При нормальных условиях эксплуатации они могут работать от 50 000 до 100 000 часов с учётом того, что у LED нет нитей, которые нередко портятся. Данные преимущества продлевают срок службы вашей светодиодной лампы до десяти лет и более.
- Светодиодные лампы не выходят из строя внезапно, как это случается с классическими лампами накаливания, они постепенно теряют свою яркость в результате деградации кристалла (кристаллов). Продолжительность или долговечность светодиодных светильников значительно снижает дополнительные затраты и расходы.
Обзор производителей Led трубок
На рынке светодиодных источников света множество производителей и брендов. Цены на LED постепенно снижаются, но у рядового покупателя повышается риск купить некачественное изделие.
Лучшими производителями светодиодных линейных ламп Т8 премиум класса считаются Philips, Osram, Gauss, Eurolamp. Цены сравнительно высокие, но качество соответствует.
Средний ценовой сегмент занимают:
- российские Оптоган, Navigator, Newera, Эра, Jazzway, Feron;
- китайские Camelion, Selecta, Estares.
Эти производители используют недорогие компоненты без большого ущерба для качества. Если лампочки выходят из строя, с заменой по гарантии проблем нет.
Устройство и виды светодиодных трубок Т8
Освещение в офисах и помещениях общественных зданий чаще всего сегодня выполнено из светильников с люминесцентными лампами дневного света. Причем в большинстве своем это компактные “квадраты” на потолке с ртутными трубками под цоколь G13.

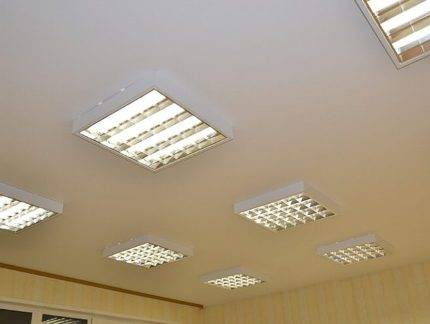

Эти осветительные приборы стандартизованы под размеры 600х600 мм потолочных систем типа «Армстронг» и легко в них встраиваются. Люминесцентные трубки в свое время повсеместно внедрялись в рамках экономии электроэнергии. В общественных сооружениях и зданиях свет часто включен круглосуточно.
Обычные лампы накаливания в таких условиях быстро перегорают и потребляют слишком много электричества. Люминесцентные аналоги превосходят их в 7–10 раз по долговечности и в 3–4 раза по экономичности.
Потолочные светильники с лампами Т8 – классика в освещении современных офисов, складов, торговых залов, а также учебных, административных и медицинских заведений
Однако технологии продолжают развиваться, постепенно на смену трубкам с вредной ртутью приходят светодиоды. Эта новинка еще более долговечна и потребляет уже на порядок меньше электроэнергии, нежели старые лампочки с вольфрамовой нитью накала.
«LED» (Light-Emitting Diode) по всем характеристикам выигрывает у конкурентов. Единственный недостаток таких светодиодов – это достаточно высокая цена. Но и она постепенно снижается по мере развития рынка светодиодных ламп.
Внешне и по размерам LED-трубка Т8 полностью повторяет электролюминесцентный аналог. Однако у нее принципиально иное внутреннее устройство и другой принцип питания.
Состоит рассматриваемая светодиодная лампа из:
- двух поворотных цоколей G13;
- колбы-рассеивателя в виде трубки диаметром 26 мм;
- драйвера (блока питания с защитой от перенапряжения);
- платы со светодиодами.
Колба делается из двух половинок. Одна из них является алюминиевой подложкой-корпусом, а вторая тыльная рассеивающим свет плафоном из прозрачной пластмассы. По прочности такая конструкция сильно превосходит обычные стеклянные трубки с ртутью. Плюс алюминий превосходно отводит то небольшое тепло, что образуется при работе LED-элементов.
Плафон-рассеиватель бывает прозрачным (CL) либо матовым (FR) – во втором случае происходит потеря 20–30% светового потока, но зато устраняется слепящий эффект от горящих светодиодов
Для питания LED нужно постоянное напряжение на 12–24 В. Для трансформации переменного электротока, от которого запитаны светильники, в лампе предусмотрен блок питания (драйвер). Он бывает встроенным либо внешним.
Первый вариант предпочтительней, так как упрощает монтаж. Если трубка имеет встроенный драйвер, то ее нужно просто вставить на место старой. А в случае с выносным блоком питания его еще надо будет где-то размещать и закреплять.
Внешний вариант рекомендуется выбирать только при полной замене всего освещения. Тогда подобный БП позволяет немало сэкономить, к нему одному можно подсоединить сразу несколько ламп-трубок.
Количество светодиодов на плате может доходить до нескольких сотен. Чем больше элементов, тем выше светоотдача лампы и мощнее она сама. Но многое зависит и от размеров трубки.
Светодиодные лампы Т8 по длине бывают в:
- 300 мм.
- 600 мм.
- 1200 мм.
- 1500 мм.
Каждый вариант предназначен для своего типа светильников. Трубка найдется под любой размер осветительного прибора и на потолок, и для настольных моделей.
Светодиодные трубки ОгоньОК Т8-600
Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.
Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.
Преимущества:
- экономия электроэнергии по сравнению с люминесцентными лампами
- отсутствие вредных для глаз пульсаций
- не нуждается в специальной утилизации
- не бьется
- Не греется, не обжигает
- не содержит ртути и других вредных веществ
- устойчива к перепадам температуры и напряжения.
Технические характеристики:
Схема подключения светодиодных трубок Т8
1 декабря k-igor
Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.
В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.
Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.
Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.
NaPulte.com – счетчики с пультом.
Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.
Схема подключения светодиодных трубок Т8
Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).
Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.
Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:
Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп
Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.
В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.
