Виды цоколей светодиодных лампочек — резьбовые и штыревые

Совместимость с другими размерами

Соединение цоколя позволять при необходимости заменить деталь или произвести ремонтные работы. Напрямую этот вариант не совместим с другими, но проблему можно решить использованием специальных переходников.

Применение цокольных переходников

Когда нужно вставить лампу в не предназначенный для нее патрон, можно использовать специальные адаптеры. Они просто позволяют прейти, например, с размера E14 на E27 без потери мощности или каких-либо других качеств.

Но недостаток тоже есть – удлинение конструкции, что не всегда удобно. Если лампочка сильно выступает из плафона, это негативно влияет на внешний вид светильника, также повышается риск, что лампочку можно случайно задеть и разбить. Поэтому применение адаптеров не всегда целесообразно.

Цокольный адаптер с 14 на 27 мм.

Что касается ассортимента переходников, тут не будет проблем. Они представлены в ассортименте в магазинах осветительной техники, также нужный адаптер можно заказать в интернете. Переходники производятся компаниями Космос, OBI, Lemanso, E.Next и десятками других. Есть даже модели для совмещения разных типов цоколей, например с G9 на E27 или наоборот. Доступны модели двойного типа, с одного входа может выходить сразу два патрона для ламп. Стоимость начинается от десятка рублей и может доходить до нескольких сотен.

Виды возможных осветительных приборов для дома с натяжным потолком

• Подвесные люстры – можно использовать безо всяких ограничений, поскольку их плафоны располагаются на безопасном расстоянии от потолочного полотна, поэтому никак не могут повлиять на него.

• Классические люстры – позволяется использовать различных конструкций, но только со светодиодными лампами, то есть можно даже использовать люстру с направленными вверх плафонами. При использовании других видов лампочек в люстре необходимо предусмотреть безопасное расстояние от плафонов к потолочной пленке минимум 20 см или использовать модели люстр с отражателями света.

• Припотолочные люстры – можно использовать в помещениях только в том случае, если в них планируются люминесцентные или светодиодные лампы, которые не влияют на натяжное покрытие.

• Точечные светильники – используются любых размеров, конструкций и форм. Единственное правило для точечных led светильников например экола светильники – в них можно использовать галогенные лампочки с мощностью до 30 Вт, а светодиодные и люминесцентные лампы в точечных светильниках можно использовать без ограничений.

• Споты – потолочные осветительные устройства, которые помогут разделить теплыми пятнами света любое на несколько условных зон помещение дома. Они закрепляются только под полотном потолка. В спот-системах освещения можно использовать разные лампочки любых мощностей, поскольку их основа выступает изолирующим экраном для пленки от воздействия света и тепла.

• Светодиодная лента – позволяет создать как основное освещение, так и декоративное. Представляет собой гибкую полосу с мелкими светодиодными лампочками, расположенными на равном расстоянии одна от другой, которую можно размещать изнутри прозрачного натяжного потолка или по его периметру как тут https://opotolkax.com/vidy-potolkov/natyazhnye/potolok-natyazhnoj-s-podsvetkoj.html

Назначение лампового цоколя

У лампового цоколя два предназначения:

• Обеспечение работы прибора. У цоколя и патрона есть контакты в результате соединения которых происходит питание источника света от электросети.
• Возможность смены лампы в случае ее выхода из строя или необходимости замены на устройство с другими параметрами. Соединение “цоколь-патрон” должно обеспечить безопасность и простоту проведения этой операции.

Некоторые виды осветительных приборов не имеют цоколя. Их присоединяют к электрической цепи при помощи гибких проводков.

Как правило, такой вариант используют для ламп малой мощности, которые подвержены физическому воздействию или тряске. Соединение “патрон – цоколь” в этом случае будет слабым местом, вследствие чего произойдет обрыв контакта.

Преимущества и недостатки светодиодных ламп.

Плюсы

• энергоэффективность – потребляемая мощность в 8-10 раз меньше, чем у ламп накаливания;
• большой срок службы – светят примерно в 25 раз дольше ламп накаливания;
• практически не нагреваются;
• широкий выбор цветовых температур позволяет «играть» с освещением интерьера;
• стабильная яркость при перепадах напряжения;
• мгновенное включение;
• количество включений не влияет на работоспособность;
• стойкость к механическим повреждениям и вибрациям;
• возможность применения в «умном доме»;
• отличные декоративные качества – выпускается множество интересных форм и размеров;
• не привлекают мошек и других насекомых из-за отсутствия ультрафиолетового свечения;
• безопасная утилизация и эксплуатация из-за отсутствия в составе опасных веществ.

Минусы

• сравнительно высокая стоимость, хотя она постоянно снижается;
• мерцание (пульсация), которое невидно невооруженному глазу, но очень опасно для зрения (более распространено в дешевых моделях, которые часто производятся без драйвера);
• сложность конструкции приводит к повышению стоимости и снижению надежности в сравнении с лампами накаливания;
• непригодны для использования при очень низких и очень высоких температурах;
• во многих моделях яркость невозможно регулировать при помощи диммера;
• если используется выключатель с подсветкой, то LED лампа может мерцать или светиться в выключенном состоянии (как этого избежать, читайте в статье «Почему моргает светодиодная лампа»);
• снижение яркости в процессе эксплуатации;
• высокий процент брака среди изделий, особенно среди недорогих.

В заключение стоит сказать, что светодиодные источники света – действительно экономичные осветительные приборы. Только перед выбором надо внимательно изучить технические характеристики.

Во-первых, ими экономически целесообразно заменять лампы накаливания мощностью свыше 60 Вт. Иначе стоимость самой светодиодной лампы не окупится.

Во-вторых, стоит заменять только источники света в светильниках, которые работают максимальное количество часов в день.

И, в-третьих, специалисты советуют вначале опробовать несколько марок светодиодных ламп, чтобы определиться, чья цветовая температура (и другие параметры) устроит ваши глаза на 100%.

Редко встречающиеся держатели

Некоторые виды конструкция встречаются крайне редко. К ним относятся устройства с утопленным контактом.

Особенности редких типов цоколя

Редкие виды цоколя

Характеристики редких конструкций:

• С утопленным контактом обозначается маркировкой «R». Применяют для ламп небольших размеров.
• Телефонный тип с маркировкой «Т». Используют в лампах, которые применяют в качестве подсветки на панелях бытовых приборов и автомобилей.
• Софитные цоколи с маркировкой «S». Существует несколько видов строения конструкции – могут быть расположены как с одной стороны трубчатого осветительного прибора, так и двух. Используют, как правило, для подсветки зеркал, в ванных комнатах и салонах автомобилей.
• Фиксирующие модели с маркировкой «Р» устанавливаются чаще всего в прожекторах, фонарях и кинопроекторах. Визуально и по конструктивным особенностям подобны софитным устройствам.

В Европе используют лампочки типа КМ с меньшими габаритами.

Кабельные и стеклянные модификации

Ассортимент светодиодных ламп разнообразен, существуют и так называемые бесцокольные конструкции. Устройства оснащены цоколями, только он стеклянный, как и сама лампа. Ее основание оснащено токовыми выводами, через них происходит надежный контакт с патроном и токопроводящими жилами. Цифры, которые указаны в маркировке, указывают на толщину стекла.

Полезные рекомендации по выбору

Подводя итоги обзора, можно выделить несколько моментов, которые значительно облегчат выбор подходящей модели светодиодной лампочки со стандартным цоколем.

Во-первых, тип патрона, установленный в светотехнике, должен соответствовать размерам цоколя приобретаемой лампы. Для цоколей Е 14 и 27 существуют специальные переходники.

Во-вторых, дополнительная экономия на покупке не всегда целесообразна. Дешевые лампочки, которые предлагают ненадежные торговые марки, часто выходят из строя. Проверенные производители отвечают за качество товара и гарантируют замену или ремонт изделия при поломках.

Световое оборудование, оснащенное матовой колбой, идеально подойдет для организации более мягкого и приглушенного освещения в комнате, не раздражающего глаз. Если для помещения требуется яркий источник света, целесообразнее покупать светодиодные лампы с прозрачной колбой

В-третьих, источники света с нитью накала или люминесцентные лампочки нужно правильно заменять светодиодами, подбирая аналогичную мощность светового потока. При этом можно ориентироваться на приведенную выше табличку.

Перед покупкой необходимо проверять, не пульсирует ли лампочка в процессе работы. Обнаружив подобное явление, от устройства желательно отказаться, так как в нем несовершенна схема управления.

Особенности работы с натяжными и подвесными потолками

Для замены светильника в подвесном потолке нужно вначале удалить кольцо-фиксатор, представляющее собой проволочную пружинку. Делать это нужно аккуратно, так как пружинка может выскользнуть из пальцев и потеряться

После этого слегка покачивающими движениями осторожно извлечь лампочку из цоколя, чтобы не раздавить ее или не повредить потолочную поверхность

Существуют также лампы без скобок. Они оснащаются резьбовыми цоколями. Чтобы вытащить такой светильник из навесного потолка, понадобится кусочек нескользкой ткани, которую накладывают на тело лампы при выкручивании. Такая мера позволяет защитить руки от повреждения осколками (если светильник лопнет), а также предотвращает скольжение пальцев.

В натяжном потолке светильники чаще всего держатся на несущей поверхности, поэтому при демонтаже хотя и нужно соблюдать осторожность, риск повреждения потолочного материала невысок. Замена лампочки осуществляется по такому же принципу, что и в случае с подвесным потолком

При проведении таких работ следует помнить о правилах безопасности. Электропитание в щите отключить. Чтобы достать до потолка, понадобится надежная, устойчивая подставка под ноги, стол или лестница.

САМ себе МАСТЕР

Классификация светодиодных ламп осуществляется по нескольким параметрам: по назначению, по типу конструкции и свойствам и по типу цоколя.

В зависимости от назначения светодиодные лампы делятся:

· для жилых помещений — в качестве основного освещения;

· для интерьерной дизайнерской подсветки – локальное освещение, подсветка;

· для наружной подсветки и ландшафтного дизайна – архитектурная локальная подсветка объектов дизайна;

· для использования во взрывоопасной среде;

· для уличного освещения – освещение улиц, тротуаров, мостов, стоянок, железнодорожных станция и т. д.;

· для прожекторов освещения — освещение промышленных зданий и территорий.

Производители выпускают, в зависимости от конструкции светодиодных ламп и их свойств, следующие типы Led-ламп:

· общего назначения – применяются для освещения в офисах, жилых помещениях, со световым рассеянным потоком, который наиболее подходит газам человека;

· направленного света – в прожекторах и светильниках для локальной подсветки интерьеров, зданий, ландшафта, в витринах магазинов, рекламе;

· линейные лампы – они имеют форму продолговатой трубки и их используют в светильниках вместо люминесцентной лампы. Они имеют направленный угол света вдоль лампы и поворотный цоколь.

По типу цоколя светодиодные лампы подселяются на следующие:

· с цоколем Эдисона (Е) – имеют цоколь как в обычных ламп накаливания Е27 или меньший цоколь Е14. Подключаются эти лампы непосредственно на 220 вольт без преобразователей;

·со штыревым цоколем (G) – они имеют в качестве контактов штыри с прямимы концами определенной толщины или закруглениями концами. В обозначении указывается диаметр цоколя, расстояние между центрами штырей при 2-х штыревом разъеме. Количество штырей указывается буквами: s — 1 контакт, d — 2, t — 3, g — 4, p — 5 контактов. Подключаются лампы со штыревым контактом на 220 В или на пониженное напряжение через специальный блок питания – драйвер.

· для ламп с поворотным цоколем — используется специальная маркировка, которая указывает диаметр цоколя для определенного типоразмера лампы. Для лампы T5 — 5/8 дюйма/15,9 мм, лампы T8 — 8/8 дюйма/25,4 мм, T10 — 10/8 дюйма/31,7 мм и лампы T12 — 12/8 дюйма/38,0 мм

· со специальными цоколями – они выпускаются редко. Но имеют следующую маркировку: для цоколя с утопленным контактом — (R), цоколь для фокусирующих ламп — (P), для софитных — (S) и штифтовой цоколь — (B).

Маркировка светодиодных ламп мало чем отличается от маркировки компактных люминесцентных ламп. На упаковке кроме производителя лампы и буквенного обозначения led указывают:

напряжение на которое лампа подключается;

мощность лампы и соответствующую мощность лампы накаливания при одинаковой освещенности;

тип цоколя;

световой поток;

количество часов работы.

На корпусе лампы или стекле колбы, трубки указывают производителя, мощность, иногда другие показатели.

Очень интересные публикации по этой теме:

Светодиодные ленты

Как выбрать рекуператор тепла — источник здоровья

Что такое сварка?

Изготовление прокладок для электрооборудования

Светодиодный модуль

Электромонтаж новой проводки

Правила подбора цоколя для ЛЕД-ламп

Чтобы не ошибиться с покупкой держателя для светодиодного светильника, нужно учесть ряд важных моментов:

1. Фактор №1 – напряжение в электросети. Определённый вид разъёма может работать только с подходящим напряжением. Так, к примеру модели Е17 и Е26 не подходят для сети 220 В – только 110 В. В то же время, G9 будет работать только при 220 В.
2. Цоколи светодиодных ламп Е14 и Е27 нельзя применять в схеме со светорегуляторами (диммерами).
3. Если вышла из строя лампа со штырьковым держателем, её не нужно тут же выбрасывать. Штырьки – те уникальные признаки, по которым в магазине можно найти точно такой же экземпляр.
4. Подбирая соединительные разъёмы, всегда стоит учитывать номинальную мощность всего светильника.

Аналог лампы с цоколем G9

Для начала давайте разберёмся с лампами, имеющим цоколь G9. Лампы с таким цоколем подключаются напрямую к сети 220 В, имеют широкий диапазон мощностей от 20 Вт до 75 Вт.

Предлагаю внимательно познакомиться с образцом светодиодной лампы. Перед нами лампа мощностью 2,5 Вт, световой поток от такой лампы заявлен 120 люмен, прямым аналогом производитель называет галогенную лампу мощностью 30 Вт. Честно говоря, с этикеткой полная неразбериха: по световому потоку явное не соответствие мощности, указанные токи и напряжения не соответствуют заявленной мощности. Но делать нечего — покупка сделана, будем переходить к практическим испытаниям.

Что сразу бросилось в глаза при замене лампы — разный размер ламп. Такое чувство, что колба обычной «галогенки» в два раза меньше светодиодного аналога. Кроме того, форма контактов у образцов разная: на стеклянной колбе типа проволоки, а на светодиодном корпусе — плоские лепестки.

Первым этапом испытаем кухонную люстру. При установке новой лампы появились смешные осложнения — лампа «недовставлялась» в гнездо. Корпус и цоколь — керамические, и прилагать дополнительные усилия было как-то страшновато. В результате лампа встала в цоколь, но неприятный осадок остался. Чтобы контакт был «увереннее» пришлось чуть подогнуть лепестки.

Не смотря на первое опасение, лампа пришлась как раз к месту. Освещённость достаточная, лампа хорошо спряталась внутри плафона. На фотографиях отчетливо видна цветовая температура разных источников света. Галогенная лампа желтоватая, а светодиодная — заметно холоднее, почти белая. Плафон с галогенной лампой полностью залит светом, а светодиодная лампа лишь касается нижнего края плафона.

На фотографии этого не заметно, но яркость от светодиодной лампы показалась даже немного больше, чем от галогенной. Но повышенная яркость наблюдалась только под лампой. Освещение от светодиодной лампы — направленное, отсюда неравномерная подсветка плафона. Световое пятно от светодиодной лампы можно сравнить с лучем от ручного фонаря.

В целом светодиодной лампой мы остались довольны — освещенности достаточно. Люстра рассчитывалась на мощность по 40 Вт на каждый плафон под галогенные лампы на напряжение 220 В. Светодиодный аналог смотрится, ничуть не проигрывая по освещенности. Правда вместо равномерно сверкающего плафона, максимум света сместился наружу. Не смотря на смещение светового акцента, светильник выглядит также привлекательно как до замены галогенок на светодиоды, но чуть по-другому.

Светодиодное освещение

Светодиодный светильник — один из наиболее популярных видов приборов для освещения.

Цветовая температура ламп накаливания светодиодов представлена такими оттенками:

• теплый белый (Warm White) — до 3300 К;
• натуральный белый (Natural White) — до 5000 К;
• холодный белый (Cold White или Cool White) — более 5000 К.

Характеристики температуры диодов являются определяющим фактором при выборе сферы их использования. Они применяются для освещения улиц, подсветки рекламных щитов и осветительного оборудования для автомобиля.

К преимуществам холодного света можно отнести контрастность, благодаря которой он находит широкое применение в освещении затемненных территорий. Такие светодиодные лампы могут распространять свет на большие расстояния, поэтому их часто используют в освещении дорог.

Светодиоды, излучающие теплое свечение, используются в основном для освещения небольших территорий. Световой поток теплых и нейтральных тонов создает нужный эффект при пасмурной и дождливой погоде. Наличие атмосферных осадков оказывает влияние на излучение холодного света, в то время как теплый свет не претерпевает какого-либо существенного искажения при дождливой или снежной погоде.

Особенность теплого свечения светодиодных ламп заключается в том, что они позволяют четко увидеть как освещаемый предмет, так и окружающую его территорию. Благодаря такой специфике теплая гамма эффективно применяется при подводном освещении.

Цветопередача светодиодных ламп имеет свои особенности: холодные оттенки свечения неправильно передают цвета окружающих вещей. Такой свет создает резкость и яркость, что негативно отражается на зрении. Теплый цвет свечения более благотворно влияет на глаза.

Свечение энергосберегающих ламп характеризуется теплой цветовой гаммой. Они близки к естественным источникам света, благодаря этому их хорошо использовать, чтобы освещать жилища.

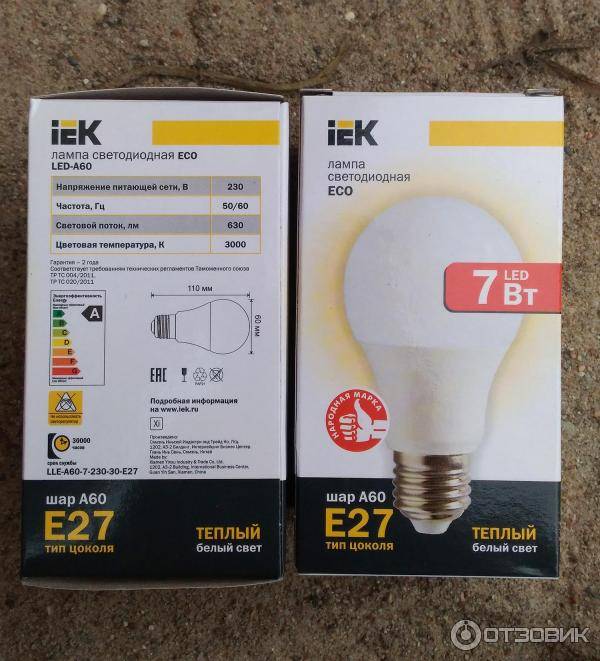

«Лампочка Ильича» с резьбовым цоколем E27

Это самые обыкновенные и привычные лампочки, которые знакомы каждому. Они максимально просты в использовании, просто закручиваются и меняются. Используют такие лампы для освещения жилых помещений в качестве основного источника искусственного света — в люстрах либо дополнительного — в настенных и настольных светильниках.

Они работают от сети с переменным током в 220В. Могут быть рефлекторными, отличающими от простых наличием посеребренной поверхности. Конструкция и цоколь остаются аналогичными обычным лампам Ильича, но эффект при освещении создается иной. Благодаря посеребренному покрытию, свет направляется в одну точку, позволяя создавать направленный источник.

Выпускают рефлекторные лампочки с различными диаметрами, которые, как и в случае с шарообразными миньонами, обозначаются маркировкой R50, R63 и R80. Размер колбы не влияет на цоколь, он остается аналогичным. Главное, подбирая такую лампу учитывать размеры плафона, для которого она предназначена.

Мощность и параметры питания

Электропитание светодиода осуществляется постоянным напряжением в 12–24 Вольт. Чтобы лампочку LED можно было вкрутить в светильник на 220 В, в ее корпусе имеется нужный трансформатор. У светодиодных лент данный преобразователь является внешним прибором. У ламп он изначально уже встроен в цоколь.

При перепадах напряжения в сети качественная LED-лампа не сгорит и продолжит светить, у нее есть встроенная защита. Однако светоотдача при сниженном вольтаже будет более низкой, нежели при должном питании

У ламп накаливания яркость свечения и потребляемая мощность связаны напрямую. Чем выше первый показатель, тем выше и второй.

С аналогами на LED ситуация несколько иная. Здесь яркость определятся характеристиками установленных внутри светодиодов и их числом. При одной мощности разные светодиодные лампы могут сильно различаться по светимости и цветовой температуре.

Типы цоколей светодиодных ламп

Основное назначение цоколей светодиодных ламп

Вам нужно купить лампу для освещения комнаты? Мы расскажем, какие типы цоколей светодиодных ламп могут встретиться при поиске.

Основные назначения цоколей светодиодных ламп – надежное подведение электроэнергии и быстрая смена перегоревшей лампы.

Обычно перегоревшая лампа в светильнике заменяется на светодиодную лампу-ретрофит с нужным цоколем.

Система обозначений цоколей

Маркируют цоколи тремя элементами:

• первый, буквы – тип цоколя – две или одна латинские заглавные;
• второй, цифры – расстояние между контактами или диаметр при установке по кругу;
• третий, малая буква латинского алфавита – обозначает число штырьков, гибких проводников или специальных контактных пластин.

Первый элемент, первая буква:

• В – штифтовой цоколь – цилиндр с одним или несколькими штифтами на боковой поверхности, байонетный (штыковой), при ударах, вибрации и тряске не выскакивает из патрона, как штык у винтовки;
• E – цоколь резьбовой или Эдисона (по фамилии автора – Edison);
• F – цоколь, имеющий один штырек, дополнительные буквы – a – штырек-цилиндр, b – рифленый, с – спецформы;
• G – штыревой, сокращение слова glass – стекло, первые цоколи были впаяны в стекло колбы;
• R – цоколь, в котором контакт утоплен в корпус;
• P – фокусирующий цоколь – нить накала находится в фокусе рефлектора, направляющего пучок света в нужном направлении;
• S – софитный – для специальных прожекторов—софитов.

Вторая буква встречается не часто, в основном в штыревых цоколях.

Второй элемент – цифры расстояния между контактами – для светодиодных ламп от 4 до 53 мм.

Буквы после цифр – число контактов: s – один, d – два, t – три, g – четыре, p – пять.

Пример ламп со штыревым цоколем типа G и дополнительной буквой U на нашем сайте – GU10 EX-AL-Cover-4.8W Day White.

Примеры цоколей ламп на нашем сайте

Например, светодиодная лампа с цоколем Эдисона. Структура обозначения – EXX, где буква Е – фамилия Эдисона, XX – наружный диаметр резьбы. Наиболее распространены цоколи:

• Е27 – используются в бытовых лампах для напряжения 220 В;
• Е40 – промышленные и уличные светильники большой мощности;
• Е14 – малый цоколь – для люстр и бра.

Также бывают цоколи Е5, Е10, Е12, Е17, Е26, Е39 – на разные напряжения – 110, 127, 220 В.

Штырьковые цоколи, например:

• G4 – на замену галогенных ламп с напряжением 12 В;
• G5 – для замены линейных люминесцентных ламп;
• G5.3 –замена рефлекторных и миниатюрных ламп;
• G9 – вместо галогенных на напряжение 220 В;
• G10 – в лампах с байонетным соединением на 220 В;
• G6.35 – капсюльные аналоги G5.3;
• G53 или GX53 – встраиваемые и накладные потолочные светильники.

Подобрать светодиодные лампы с нужным цоколем можно в разделе «светодиодные лампы».

Как выбрать цоколь лампы

Для того чтобы выбрать для себя оптимальный вариант, следует внимательно изучить виды современных ламп и их преимущества. У всех ламп разные условия эксплуатации и природа света. Каждая лампочка состоит из стеклянной колбы, в которой находится нить накала, патрона и цоколя. Цоколь лампы является общей частью всех ламп. Его изготавливают из керамики или металла. С помощью него происходит контакт лампочки с проводами в патроне. Информацию о цоколе всегда можно найти на самой лампе и светильнике. Международный стандарт определяет маркировку цоколя и состоит из букв и цифр. Буквы определяют форму, а цифры – габарит корпуса, расстояние между контактами и диаметр резьбы.

Особенности GU10, GU5/3, G13 и G23

GU10. В светодиодных лампах держатель GU10 устроен нестандартно. На концах контактов у него имеются расширения, прочно удерживающие осветительный элемент в патроне.

Цоколь этого вида — штырьковой. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы U говорит о наличии конструкционных особенностей прибора (+)

Светодиодный источник света с этим цоколем наряду с такими же параметрами, как у галогенного аналога, обладает рядом преимуществ.

У нее более интенсивный свет, значительно большая продолжительность эксплуатации, минимальное энергопотребление. Основное достоинство заключается в том, что она практически не нагревается.

Питаются приборы с цоколем GU10 от сети 110 – 220 В. Обычно лампы с таким держателем укомплектовывают отражателем для придания свету определенной направленности.

Выпуском низковольтных осветительных элементов занимается ограниченное число производителей. Объясняется это узкой сферой востребованности — сугубо локальная система освещения.

Используют их дизайнеры для интерьерной подсветки. Они идеально подходят для приборов освещения типа «сплот».

GU5/3. В керамическом основании GU5/3 находятся провода, заключенные в защитную оболочку. Импортные изделия эксплуатируют при напряжении 12/24 В.

Но в России больше распространены лампы с таким цоколем, адаптированные к привычным 220 В. С сетью их соединяют посредством клеммников, что более надежно.

Штырьковый цоколь G4 часто присутствует в маленьких точечных светильниках, которые нашли применение в декоративном оформлении

Светодиодные лампы G4 часто используют для замены низковольтных галогеновых светильников в люстрах.

Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых использованы GU5/3 представляют собой аналог галогенных рефлекторов мультифацетных и являются энергосберегающими.

G13 и G23. Устанавливают их не только в светодиодные лампы Т8, но и в осветительные приборы типа «Армстронг», ЛСП, другие. Расстояние между контактами — 1,3 см.

G23 предназначены для ламп в форме “U”. В его конструкцию включен стартер. Пуск осуществляется при помощи дросселя, обычно размещенного в корпусе светильника. Мощность таких приборов составляет от 5 до 14 Вт, вкручивают их в основном в лампы настольные.

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, лампы Е27 функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Дополнительный ассортимент

Кроме вышеописанных цоколей, которые используются в быту и в других сферах наиболее часто, бывают их виды, применяемые достаточно редко. Но о таких изделиях также нужно знать, чтобы при необходимости использовать их по назначению. К редким видам цоколей относятся:

• штифтовые. Они маркируются буквой В. Для них характерен несимметричные боковые контакты. С их помощью происходит позиционирование источника света в патроне (держателе) по строго заданному образцу. В результате появляется возможность сфокусировать световой поток в определенном направлении. Такие элементы часто применяются в автомобильных фарах для создания ближнего света, а также на судах;
• По сути они представляют собой усовершенствованный аналог резьбовых изделий. С их помощью можно быстро заменить лампы;
• с одним штырьком. Для их маркировки используется буква F. Здесь выделяют следующие виды: рифленые, цилиндрические и определенной формы;
• софитные. Для их обозначения применяется буква S. Их отличительной особенностью является двустороннее расположение контактов. Наиболее часто такие лампочки используются для освещения автомобилей и отелей;
• фиксирующие. Они обозначаются буквой Р. Их областью применения являются фонари, а также специальные прожекторы;
• телефонные. Для их маркировки применяют букву Т. Обычно такими лампочками оснащают различные подсветки, пульты управления, а также сигнальные лампы в щитах автоматики.

Редкий вид цоколя

Как видим, типы цоколей современных ламп освещения имеют достаточно обширный ассортимент.
