Гидроизоляция свайно-ростверкового фундамента
Основание с ростверками нуждается в гидроизоляции, которая защищает фундамент от влаги. Особенно актуально устройство гидроизоляции для заглубленных свайно-ростверковых фундаментов. Для повышенных ростверков также желательно произвести гидроизоляцию. Различают следующие варианты гидроизоляции:
- обмазочная — обвязка покрывается слоем битумной мастики;
- рулонная — монолитная лента обмазывается тонким слоем мастики, а сверху укладывается рулонная гидроизоляция;
- напыляемая — жидкий состав с водоотталкивающими свойствами (типа «жидкая резина») наносится пульверизатором;
- проникающая – раствор с высокими адгезивными свойствами, которым обрабатывается фундамент для защиты от влаги.
Выбор гидроизоляции зависит от уровня грунтовых вод, типа почв, разновидности ростверка, финансовых возможностей и личных предпочтений владельца. У разных типов гидроизоляции существуют свои достоинства и недостатки, которые рекомендуется учитывать при выборе.
Что такое ростверк
Ростверк – это балка, связывающая оголовки свай по периметру будущего здания и в тех местах, где планируется разместить несущие стены строения. Исходя из материала, который может применяться при изготовлении, ростверк делится на несколько видов, а именно:
- металлический;
- деревянный;
- железобетонный.
По типу монтажа можно выделить:
- низкий;
- высокий.
Какой из видов применять, определяется проектом строительства с учетом типа свай. Ростверк, монтируемый на винтовых сваях, может быть металлическим, деревянным или железобетонным. В буронабивных и забивных железобетонных свайных основаниях применяется бетонная балка. При этом балка может быть покупной (изготовленной на заводе ЖБИ), либо заполняться бетоном в опалубке прямо на площадке строительства.
Разновидности по высоте
По высоте такой фундамент может принадлежать к одной из трех разновидностей:
- Приподнятый – его самая высокая точка расположена выше уровня земли, высота может достигать нескольких сантиметров. Этот вариант является наиболее удобным в технологическом плане – здесь нет необходимости делать специальных расчетов, чтобы точно обеспечить высоту. Если у вас хватает бетона – выбирайте эту разновидность.
- Нулевой – этот вариант по высоте соответствует уровню почвы.
- Углубленный – верхняя точка находится ниже уровня грунта, такой вариант не очень удобен и выгоден, им рекомендуют воспользоваться в том случае, когда количество бетона жестко ограничено.
Этапы строительства свайно-ростверкового фундамента
Сначала следует убедиться, что именно такой фундамент подходит для конкретного участка и проекта дома. Что другая основа нежелательна и не подходит из-за вспучивания и колебаний грунта.
(1) Если решено строить именно свайно-ростверковый тип основания, первым делом следует произвести разметку под стройку. Разметка делается при помощи колышков, веревок и нивелира.
(2) Когда участок под дом размечен, следует наметить места, где они будут находится.
Перед этим желательно снять дерн и насыпать песчаную подушку. Это обеспечит лучшие условия для работы.
(3) Под несущими стенами необходимо наметить установку столбов. В зависимости от площади стройки их можно устанавливать на расстоянии через 1,5 или 2 метра.
Под стены внутри дома, где тоже будут проложены узлы ростверков, отметки под столбы можно наметить чуть реже.
(4) После этапов разметки и подготовки начинается само строительство. Сваи вгоняют на глубину 1,5 или 2 метра. Сверху, обычно, делают выступ столбов над поверхностью высотой в 40–50 см.
Изделия ввинчивают или вбивают техникой. И обязательно следят за точностью вертикального вхождения в грунт, а также отмечают нивелиром горизонт верхней плоскости столбов.
(5) На заключительном этапе ростверки скрепляются друг с другом:
- Деревянные ростверки просверливают в нужных местах и впритирку сажают на штыри;
- Бетонные – приваривают арматурными выступами;
- Металлические тоже крепят при помощи сварки.
Получившийся каркас должен крепко сидеть в земле и быть хорошо скреплен во всех своих сочленениях.
Другие типы ростверков
Иногда строят фундамент для дома на так называемых заливных ростверках. В этом случае, между сваями прокладываются горизонтальные опалубки, внутрь которых укладывается в определенном порядке связанная арматура и заливается бетон необходимой марки.
Есть способ укладки ростверков на почву. Это когда запроектированный дом будет иметь небольшой вес, и для него не страшен возможный дисбаланс связки ростверки–свая.
Тогда между сваями прокладываются ростверки на подготовленной песчаной подушке. Они могут быть деревянные, железные, из бетонных балок.
В этом случае важно не забывать о тщательной изоляции. Соприкосновение с почвой ростверков должно быть максимально защищено от окисления (а следовательно коррозии) и других негативных разрушающих последствий
Типы фундаментов по способу погружения свай в грунт
Выбирая опоры для фундамента, учитывают стоимость материала, необходимость найма спецтехники, сложность работ, требуемую несущую способность опор и т.д. По способу погружения опор в почву различают такие виды основания:
- Буронабивные сваи – опорные элементы изготавливают непосредственно на строительном участке. Для увеличения прочности конструкцию усиливают армирующим каркасом.
Жесткость системы достигается благодаря прочной связи ростверка с опорами. Как правило, с такими опорами устраивают железобетонный ленточный ростверк (монолитный или сборной).
Буронабивные сваи с лентой отличаются высокой несущей способностью. Метод подходит под строительство коттеджей из пеноблоков, кирпичей и бруса на твердых и слабых грунтах.
-
- Свайно-набивное основание с ростверком – отличается от предыдущего типа способом устройства скважин. Данный метод предполагает использование вместо буровых машин конусных или металлических оболочек. Приспособления для пробивания извлекают или оставляют внутри шурфа в качестве несъемной опалубки. Последний вариант обходится застройщику дороже, но позволяет получить более крепкие и долговечные опоры под свайно-ростверковый фундамент.
- Винтовые сваи (металлические и железобетонные) – столбы, усиленные оголовками с лопастями. Благодаря винтовой части опоры можно вручную ввинтить в грунт, при этом почва уплотняется лопастями и служит дополнительной опорой. Сваи из металла комбинируют с обвязкой из двутавровых балок, швеллера или профильной трубы.

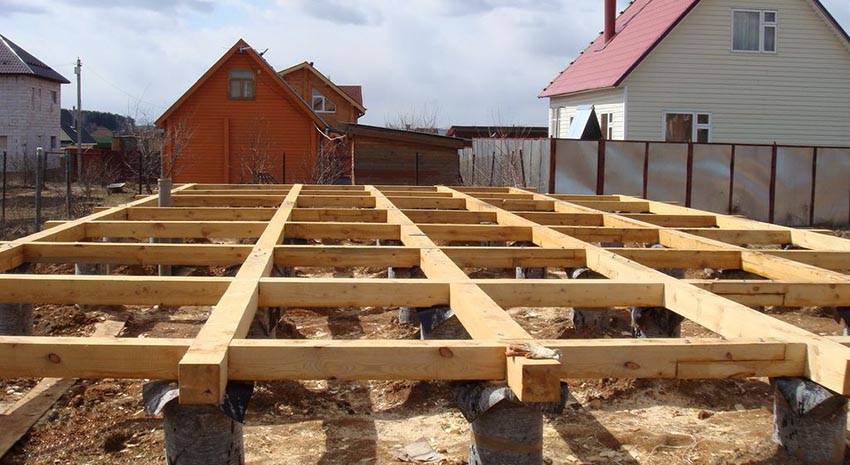

Под легковесные деревянные постройки можно выбрать ростверк из брусьев. Металлические винтовые сваи легче, дешевле и проще в монтаже, чем железобетонные конструкции, но они уступают по сроку службы и несущей способности.
Железобетонные винтовые столбы не подвержены разрушающему действию коррозии и имеют срок службы от 100 лет. Усиленный железобетонным ростверком, такой фундамент отлично подойдет под строительство кирпичных малоэтажных сооружений.
- Железобетонные опоры – заводские изделия, усиленные арматурным каркасом внутри ствола. Для монтажа нанимают сваебойные установки. Из-за абразивного воздействия грунта на поверхность опоры во время установки застройщик не имеет возможности организовать гидроизоляцию нижней части фундамента. Комбинируют железобетонные сваи с ленточным (монолитным или сборным) ростверком.
Преимущества и недостатки свайно-ростверкового фундамента
Свайно-ростверковый фундамент — одно из самых часто применяемых видов основания в частном строительстве. Востребованность конструкции объясняется наличием множества плюсов:
- низкая стоимость и возможность самостоятельного монтажа — главные достоинства, позволяющие уменьшить сметную стоимость строительства;
- универсальность — подходит для всех грунтов, при условии правильного выбора типа свай;
- монтаж можно проводить в любое время года;
- длительный срок эксплуатации, в зависимости от материала свай — от 25 до 100 лет;
- возможность устройства фундамента на участках с перепадами;
- несущая способность до 20 тонн на одну сваю;
- небольшой объем земляных работ и возможность сохранить благоустройство на участке.
Такой тип фундамента отлично подходит в качестве основания для дома из легких пено- и газоблоков, а вот кирпичный дом требует обустройства свайно-монолитного основания, в состав которого тоже входит ростверк.
Ростверковый фундамент имеет свои минусы:
- необходим детальный расчет свайного поля;
- основание требует утепления и гидроизоляции;
- сложность ремонта металлического ростверка.
Необходимость ремонта во многом зависит от правильности выбора свай. Проблемы чаще всего доставляют винтовые опоры, которые подвергаются коррозии и теряют несущую функцию. В этом случае необходима их замена с частичной разборкой ростверка и использованием подпорных стенок.
Дом из какого материала Вам нравится больше всего?
Дом из бруса 22.08%
Дом из кирпича 16.98%
Бревенчатый дом 12.53%
Дом из газобетонных блоков 23.54%
Дом по канадской технологии 10%
Дом из оцилиндрованного бревна 3.09%
Монолитный дом 3.89%
Дом из пеноблоков 4.47%
Дом из сип-панелей 3.42%
Проголосовало: 4270
Критерии выбора: когда свайно-ростверковый фундамент – лучший вариант
Выбор в пользу свайно-ростверкового фундамента делается в том случае, если:
- участок с большим уклоном. Устройство ленточной конструкции будет затруднено;
- имеются элементы ландшафтного дизайна, которые не хочется разрушать при строительстве дома;
- невозможно выполнить земляные работы из-за близкого расположения соседних строений;
- грунтовые воды подошли близко к поверхности. Устройство высокой подсыпки чревато значительными финансовыми тратами;
- надо сократить сроки строительства;
- на участке уже имеются инженерные коммуникации. Их наличие усложняет возведение фундамента.
ФОТО: small-house.ruВ ряде случаев свайно-ростверковый фундамент – лучший вариант.
Технология строительства: основные этапы
Чтобы свайно-ростверковый фундамент смог выдержать эксплуатационную нагрузку, при выполнении монтажных работ следует тщательно соблюдать технологию. Предлагаем познакомиться с основными этапами и их содержанием.
Разметка и земляные работы
До начала строительных работ на участке выполняется подготовка территории. Если имеются насаждения или камни, мешающие формированию основания, их удаляют. Грунт выравнивается. Наносится разметка. Для определения положения опор свайно-ростверкового фундамента используются колышки с ниткой. Выясняется место наружной и внутренней стены. Контролируются положения диагоналей.
После выполнения разметки производятся земляные работы. Прокапывается траншея под ростверк. Её ширина зависит от назначения возводимого строения. Для жилых домов – 0,8 м, для хозпостроек – 0,25 м. Глубина траншеи – 0,7 м, отверстий под столбы 0,2–0,3 м. Сверлятся лунки под опоры. Делается это с помощью подходящего инструмента или спецтехники.
Земляные работы выполняются по предварительно выполненной разметке
Формирование песчаной подушки
Геометрия подготовленной траншеи контролируется с помощью уровня. На дно укладывается песчаная подушка толщиной не меньше 0,2 м. Для её формирования используется песок крупной фракции.
Песчаная подушка должна иметь достаточную толщину
Обустройство опалубки
Установка опалубки производится на подготовленное основание. Ширина ростверка должна быть больше толщины стен. В процессе сборки щиты следует надёжно зафиксировать, чтобы избежать смещений под массой залитого раствора.
ФОТО: skb44.ru Опалубка монтируется по всему периметру.
Монтаж свай
Выполняется монтаж свай выбранным способом. Опоры должны погружаться на достаточную глубину, чтобы исключить их смещение под действием неблагоприятных факторов.
Опоры должны располагаться вертикально
Заливка ростверка
После установки опор производится заливка ростверка. Для этого:
| Иллюстрация | Описание действия |
 | Формируется два пояса из ребристой арматуры. |
 | Армирующие элементы устанавливаются в соответствующие места. Они должны обеспечить равномерно повышение прочности ростверка. |
 | Производится послойная заливка бетонной смеси. Состав равномерно перемешивается по объёму для исключения скопления пузырьков воздуха. |
 | Бетон накрывается плёнкой, чтобы предотвратить его растрескивание в процессе застывания. |
 | После застывания бетона, опалубка разбирается. Контролируются геометрические параметры сформированного ростверка. |
Утепление и гидроизоляция
Чтобы в доме было тепло и комфортно, по всему периметру возводимого дома выполняется гидроизоляция и утепление свайно-ростверкового фундамента. Чаще всего для этого используется пенопласт и монтажная пена.
Открытое пространство стоит утеплить
Основные ошибки при возведении свайно-ростверкового фундамента
Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания
Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство
Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.
На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.
Повышенным считается ростверк, у которого подошва находится на одном уровне с землей
Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.
Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.
Применение свайно-ростверкового фундамента
Использование СРФ при строительстве деревянного дома.
Где используется СРФ?
- На слабонесущих грунтах. При строительстве домов на глубоко уходящих (до 1.5 метра) нестабильных почвах, таких как торфяники, карстовые грунты, плавающие и т.п., оптимальным вариантов является свайно-ленточное основание. Использование свайных столбов позволяет с минимальными затратами добраться до плотного почвенного слоя.
- Для строительства на местах с перепадом рельефа. Это позволяет значительно сэкономить на выравнивании поверхности с помощью бетонирования и объемных земляных работ. Чтобы создать ровное основание под постройку на грунтах с уклоном, достаточно лишь варьировать длину сваи.
- Для почв с любым уровнем грунтовых вод. Единственное на что это повлияет – высота ростверка. Низкий – для глубокого залегания вод, высокий – для поверхностного.
- Для тяжелых зданий. Обустройство ростверка не только позволяет более равномерно распределить нагрузки на сваи, но и повысить несущую способность фундамента.
- При строительстве на жестких почвах. Для ленточного или плитного в этом случае придется производить слишком трудоемкие земляные работы.
- На участках, где новые земляные работы могут повредить фундаменты близлежащих построек или испортить ландшафтный дизайн.
- В местах расположения некоторых коммуникаций (трубопроводы, подземные электролинии и др.), которые могут быть повреждены объемными земляными работами – рытьем траншей, котлованов и т.д.

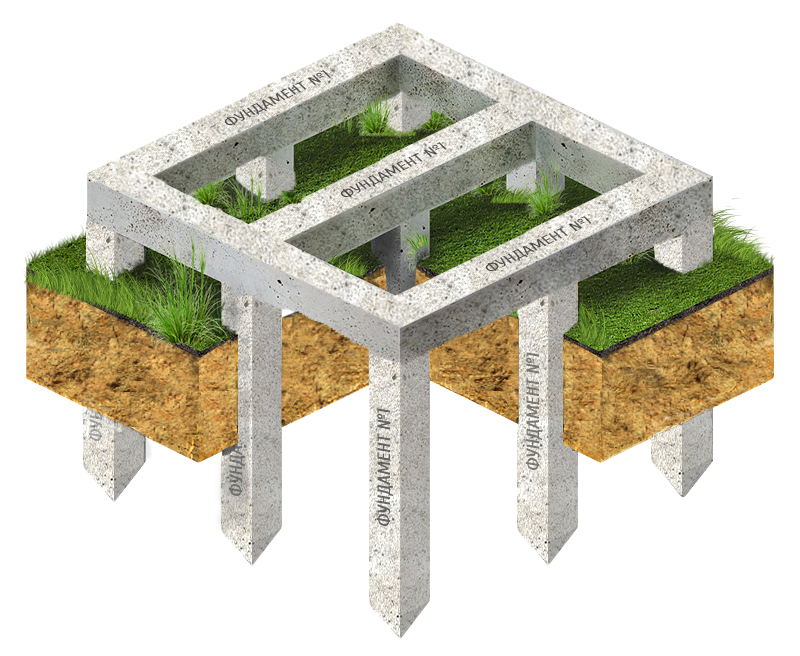

Что такое свайно-ростверковый фундамент
Свайно-ростверковый фундамент представляет собой надежную конструкцию из свай и ростверка.
Сваи – это погруженные на определенный уровень в землю столбы. Они обычно имеют прямоугольное или круглое сечение и служат главной опорой для всей будущей постройки. Изготавливают сваи обычно из бетона, железобетона, металла или дерева в зависимости от сложности и тяжести строения.
Конструкция свайно-ростверкового фундамента
Ростверк – это железобетонная монолитная конструкция, связывающая между собой сваи. Он предназначен для распределения нагрузки между сваями, и является надежной и устойчивой основой для возведения стен.
Комбинация свай и бетонного ростверка позволяет сделать готовую конструкцию более устойчивой и надежной.

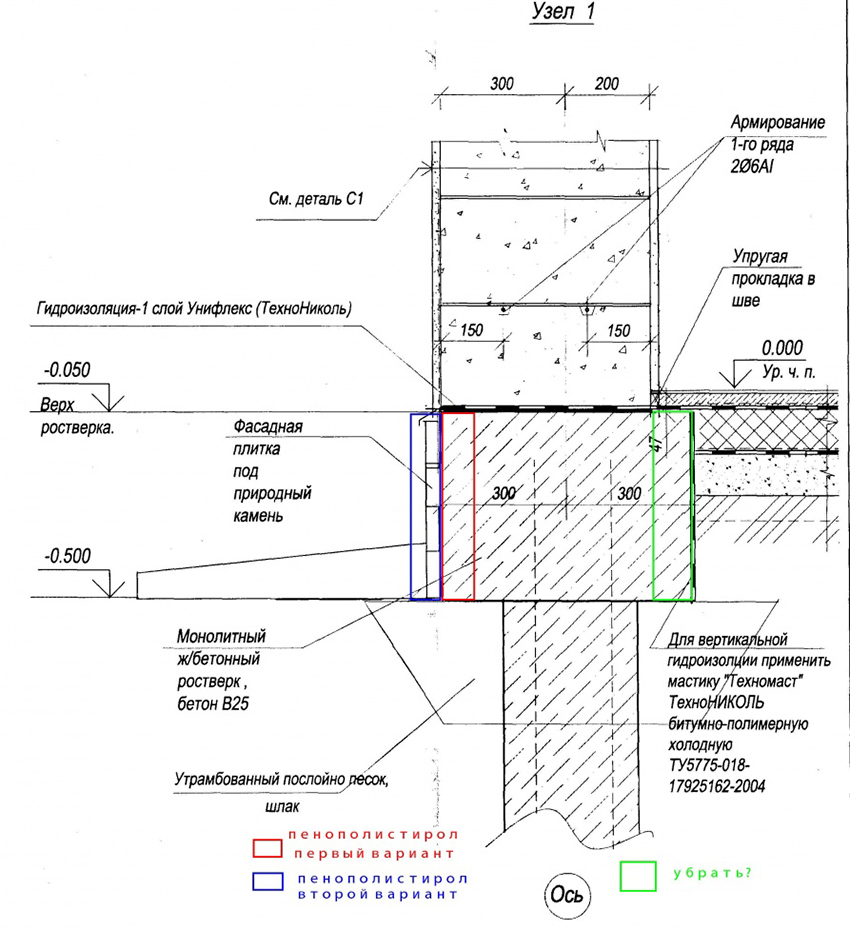

Свайно-ростверковый фундамент в разрезе
При выборе вида фундамента необходимо оценить все плюсы и минусы и, исходя из этого, принимать решение о дальнейших действиях.
Устройство столбчатого фундамента с ростверком
Устройство основания под будущую постройку выполняется по следующему алгоритму:
- очистка территории от растительности с последующей обработкой химикатами;
- разметка участка на основании проекта;
- создание отверстий для будущих столбов;
- трамбование грунта на дне ямы;
- создание песчаной подушки высотой не менее 15 см;
- укладка геотекстиля;
- засыпка щебнем;
- выполнение опалубки для каждой ямы;
- накрывание полиэтиленом опалубочной системы;
- создание каркаса для армирования свай;
- формирование столбов путем заливки в отверстия бетона;
- обработка поверхности столбов битумной мастикой;
- монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
- устройство песчаной подушки;
- бетонирование ростверка с армированием конструкции;
- создание гидро- и теплоизоляции.
Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет
Типы свайно-ростверковых конструкций
Буронабивные
Такой свайный фундамент подразумевает использование в качестве заглубленных элементов – буронабивных свай. Такие конструкции монтируются на месте, прямо в грунт. Для этого, в точке заложения, ямобуром делается отверстие расчетным диаметром, как правило, от 300 мм и до 800 мм. На глубину, превышающую глубину промерзания грунта, но в любом случае до несущего грунта. Такая глубина определяется по результатам инженерных изысканий на участке.
В готовый ствол будущего узла устанавливается опалубка и металлический арматурный каркас, выступающий выше устья скважины на 600 – 700 мм. К нему впоследствии будет вязаться монолитный ростверк.
Подготовленный ствол сваи заполняют бетоном до самого верха. Изготавливая свайно набивной фундамент, следует помнить, что бетон должен подаваться непрерывно до самого верха.
Окончив подготовку свайного поля, выполняют устройство ростверка. Для этого между сваями, где будет монтироваться ростверк, устанавливают подготовленный каркас балки. Нижняя линия ростверка заполняется песком, а по бокам устанавливается опалубка. По внешнему виду это будет напоминать традиционный ленточный фундамент. Подготовленные пространства заполняют бетоном с последующим вибрированием. После отвердения бетона, снимают опалубку, а песок из-под балки убирается, в случае если конструкция предполагает устройство высокого ростверка. Таким образом, получается ленточный ростверк. Также такую конструкцию можно определить как свайный фундамент с монолитным ростверком.
Забивные
Для свайно-забивного фундамента используют технологию установки элементов способом забивания в грунт, то есть без выемки грунта и бурения. Такие сваи предварительно изготавливаются на заводах ЖБИ. Они имеют различную длину и сечение (прямоугольное). Забиваются сваи специальными копровыми установками с дизельным или гидравлическим молотом.
Для устройства основания на таких конструкциях используется готовая железобетонная балка, выполняющая роль ростверка. Сверху, на оголовок, монтируется металлическая пластина, на которую впоследствии устанавливается край ростверка с закладной деталью. Крепится такое соединение сваркой. Стыки между балками заделываются бетоном.
Основания с применением таких конструкций, используются при возведении многоэтажных домов и промышленных зданий.
Винтовые
Винтовые сваи погружаются в грунт с помощью вкручивания с одновременным вдавливанием. Они также связываются между собой балками. Ростверк на винтовых сваях может быть любого исполнения (металлическим, деревянным, железобетонным). Такие основания применяют в тех моментах, где встречаются обводненные грунты, на местности с большим перепадом высот.
Строительство свайно-ростверкового фундамента с основой из винтовых свай, происходит в той же последовательности, что и при других видах свайных конструкций
Расчет свайно-ростверкового фундамента
Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.
На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.
Ростверки сборного типа не требуют омоноличивания
Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.
Заключение
Следует помнить, что основная нагрузка в этом типе фундамента ложится на сваи. Неравномерное распределение веса при строительстве верхних этажей может создать дополнительную нагрузку на отдельные части и привести к деформации основания.
С другой стороны, при правильно сделанных расчетах и соблюдении технологии строительства, дому на свайном фундаменте ничего не грозит. Он простоит долго и ему будут не страшны движения грунта. Он легко «переживет» любое весеннее половодье и зимние морозы.
Как вы уже убедились, строительство фундамента — это очень ответственный процесс
Крайне важно все рассчитать и сделать правильно, иначе надежность дома и безопасность проживающих окажутся под угрозой. Если у вас нет опыта в строительстве, то лучше это доверить профессионалам
