Предназначение свайно-плитного фундамента

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

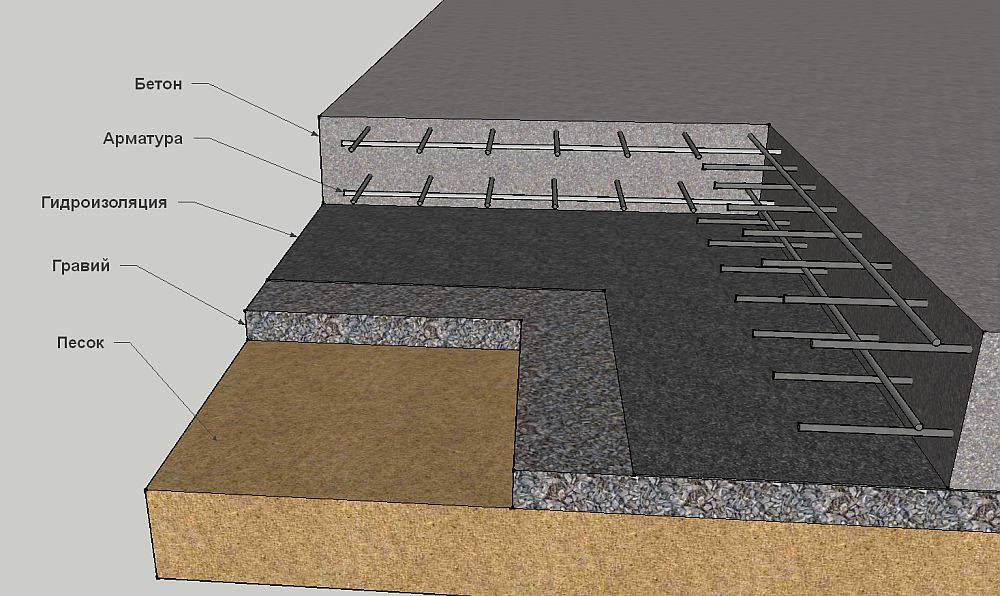

Этапы возведения:

  1. Выемка грунта под котлован.
  2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
  3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
  4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
  5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
  6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
  7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
  8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
  9. Заливка бетона.
  10. Съем опалубки, обработка битумным праймером (грунтовкой).
  11. Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

https://youtube.com/watch?v=Gvo9NP95Sv8

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

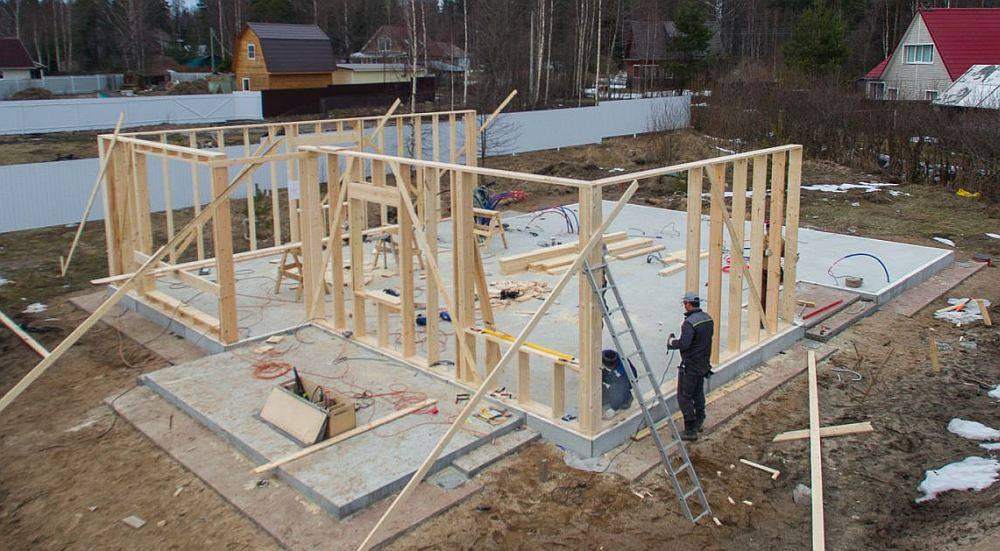

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Закладка своими руками

После проектирования, составления сметы и закупки стройматериалов приступают непосредственно к строительным работам:

  1. Вначале убирают участок от крупного мусора, снимают плодородный слой почвы и размечают рабочее поле.

  2. Устраивают подушку под плиту фундамента. Песок (речной, карьерный) высыпают слоями по 20–30 см, увлажняя и утрамбовывая каждый раз поверхность. Уплотненную песчаную насыпь застилают геосинтетической тканью. Сверху укладывают слой среднефракционной щебенки.
  3. Монтируют опалубку для монолитной плиты фундамента по периметру будущей плиты. С внешней стороны опалубку подпирают брусьями, чтобы ее стенки не разошлись под напором раствора.

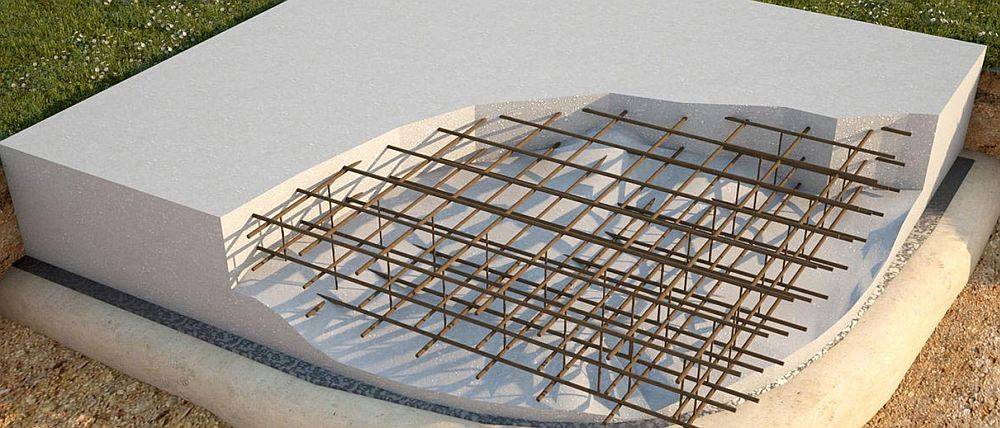

  4. Из армированных стальных прутков диаметром 12–14 мм монтируют силовой каркас в виде сетки с проектным размером ячейки. Чтобы исключить преждевременную коррозию металла, армокаркас должен быть заглублен в тело плиты минимум на 5 см с каждой стороны. Для того, чтобы обеспечить проектное расстояние, внутри опалубки выставляют перемычки. Правила, как выбрать подходящий металлопрокат и схемы сборки конструкции, регламентированы действующим СП 63.13330.2012. Частные застройщики выбирают способ ручного или полуавтоматического вязания армирующей сетки вместо фиксации деталей методом сварки, поскольку такой способ проще и гарантирует прочность готового изделия.
  5. На поверхности подушки из нерудных материалов выстилают слой гидроизолятора (полиэтиленовой пленки, рубероида), чтобы предотвратить просачивание почвенной влаги через дно конструкции.

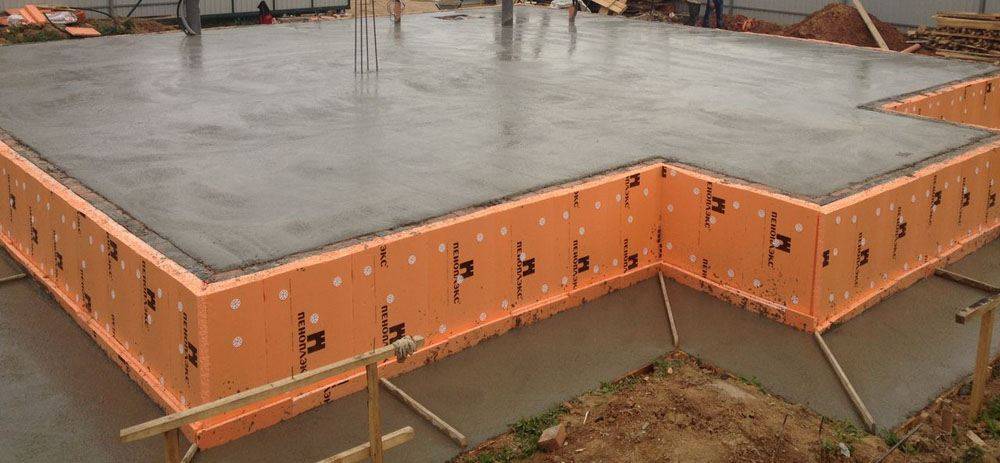

  6. Варианты утепления плитного фундамента: по периметру конструкции внутри опалубки или вместо нее (съемная опалубка); в теле фундамента между слоем гидроизоляции и бетонной стяжкой; сверху плиты в качестве утепления чернового пола. Среди всех существующих утеплителей набольшим спросом у практикующих строителей пользуется пеноплекс (экструдированный пенополистирол) – материал, обладающий достаточными теплоизоляционными и прочностными характеристиками наряду с доступной ценой. Оптимальная толщина листов пеноплекса для утепления фундамента – до 10 см (зависит от геологии, климата и проектных нагрузок).
  7. Водопровод, канализацию и линии электроснабжения можно заложить в процессе строительства плитного фундамента в специальных гильзах и устроив в плите специальный приямок. Трубы кладут в заранее подготовленные и утрамбованные в нерудной подушке траншеи. В фундаментах типа УШП система водяного отопления для пола смонтирована непосредственно в бетонной стяжке.
  8. На участках с переувлажненным грунтом устраивают дренаж для отвода избыточных вод. Доступная методика для частного строительства заключается в укладке перфорированных пластиков труб на дне расчищенной площадки для фундамента.

Технология строительства фундамента из плит рассмотрена в этой статье, как обустроить дренаж плитного основания — в этой, специфика прокладки коммуникаций — в этой.

Как вязать арматуру для фундамента из монолитной плиты, можно узнать здесь, как выбрать арматуру — тут, особенности армирования рассмотрены здесь. Об устройстве опалубки читайте тут, подушки — здесь.

Об утеплении монолитной плиты читайте в этой статье, с использованием Пеноплекса — в этой, какой геотекстиль использовать — в этой, о гидроизоляции — тут. О самостоятельном возведении плитного фундамента под гараж можно узнать из этой публикации, для бани — в этой, для дома из газобетона — в этой.

Перекрытие по винтовым сваям для сруба

Экологический аспект играет далеко не малую роль при выборе материалов для постройки жилого дома или бани на сваях. Если фундамент дома выполняется из винтовых свай, верхняя часть здания очень часто возводится из деревянных материалов. Дерево относится к классическим, экологически чистым, строительным материалам, которые использовались веками для возведения бань, жилых домов и надворных построек. Как правильно устроить перекрытие в срубе на винтовых сваях? Попробуем разобраться с технологией устройства перекрытия в деревянном здании на свайно-винтовых опорах.

Технология возведения перекрытия для сруба на винтовых опорах

После ввинчивания в грунт необходимого количества свай (винтовые), предусмотренных проектом, следует обрезать опоры под один уровень, заполнить их бетонной смесью и укрепить оголовки на каждой винтовой опоре. Укрепление оголовков производится с помощью сварки.


Сруб на винтовых сваях

Затем можно приступать к укладке нижнего венца, для которого может быть использован деревянный брус или оцилиндрованное бревно. Запилы для закрепления деревянных деталей выполняются строго над оголовками опорных элементов сваи.

Существует еще один способ, когда винтовые сваи соединяются ростверковым поясом, выполненным из металла. По всему периметру ростверка наваривают металлические штыри, которые при монтаже должны совпасть с высверленными отверстиями в деревянных деталях нижней обвязки здания

В этом случае, очень важно не ослабить опорный венец большим количеством высверленных отверстий. Гидроизоляция между металлическими и деревянными деталями должна быть выполнена очень тщательно

Сами соединительные штыри требуется обработать от коррозии (густо покрываются битумом).

После этого приступают к прокладке лаг из бруса, затем возводят деревянное перекрытие, одновременно являющееся полом.

Напольный «пирог» (перекрытие здания на винтовых сваях)

Учитывая, что здание на винтовых сваях имеет снизу незащищенное пространство, свободно продувается ветром, следует правильно устраивать перекрытие нижнего этажа. Для начала укладывается несущий каркас из дерева, который совмещают с настилкой чернового пола из деревянных досок. Посмотрите видео, как правильно сделать перекрытие на винтовых сваях.

Слой пленочной изоляции предохранит первый этаж от выветривания тепла. Затем укладывается основной теплоизолирующий слой, который покрывается рулонными пленочными материалами для изоляции от влаги и пара. Завершением слоеного «пирога» перекрытия, совмещенного с полом, являются доски чистового покрытия.

Для устройства изоляции перекрытия используются следующие материалы:

  • Листовой пенопласт – листы материала укладываются по черновому полу. Стоит отметить, что при недостаточной изоляции от влаги и низких температур, пенопласт легко разрушается, распадаясь на мелкие сегменты. В целом листовой пенопласт, как утеплитель, прекрасно справляется с задачей.
  • Минеральная вата – утеплитель предлагается к реализации в виде отдельных матов или в рулонах. Минвата бывает шлаковой, стеклянной или каменной – все виды прекрасно подходят для утепления перекрытия зданий на винтовых сваях. Материал следует защитить от воздействия влаги.
  • Пеноплекс, пенополистирол – материалы идеально выполняют защиту строительных конструкций от промерзания и повышенной влажности. Утепление перекрытий построек на винтовых сваях пенополистиролом или пеноплексом самый надежный способ из всех имеющихся на сегодняшний день.

Возведение СПФ

Самостоятельно возвести СПФ возможно при наличии достаточных навыков, знаний и определенного набора необходимых элементов и инструментов.

  • Образуется по всей площади котлована свайное поле, благодаря выполнению буронабивных свай, которые имеют одинаковую расчетную длину (строгость важна во всем).
  • Именно в центральной зоне выполняют устройство свай под надежной защитой полимерного раствора.

Технология возведения рассматриваемого фундамента достаточно интересна и удивительна. Стоит более подробно на ней остановиться:

  • Прежде всего, погружают сваи, объединяют их между собой ростверками, которые отличаются тем, что воспринимают все нагрузки, исходящие непосредственно от колонн каркаса.
  • Предусматривают дополнительные выпуски арматуры.
  • Основание подготавливается из верхней части ростверков.
  • Швы разделяют два вида бетона между собой (бетон плиты и бетон ростверков).
  • Высоко герметичный материал служит важным элементом, с помощью которого заполняют появившиеся швы (гидроизоляция).

Габариты самой плиты зависят от нескольких важных моментов, к примеру, от того, насколько опасен район, в котором строится конкретный объект (сейсмические особенности). Толщина всей конструкции должна быть не менее 120 мм – это параметр, который строгим образом следует соблюдать, так как его значение невозможно недооценить.

Свайно-плитный фундамент, созданный своими руками – это достаточно дорогостоящее удовольствие, но на самом деле стоит всех потраченных на эту конструкцию финансовых затрат.

В этом деле важна хорошая подготовка, поэтому важно себе на подмогу позвать людей, которые уже имеют определенный опыт, это необходимо, для того чтобы не совершить лишних и ненужных никому ошибок

Виды ростверков

Всего существует несколько видов ростверков, каждый из которых следует изучить более подробно.

Сборный ростверк

Установка заранее заготовленных элементов куда быстрее и эффективнее, чем создание их собственными руками. Так, сборные ростверки на свайные фундаменты – это простая конструкция, состоящая из нескольких свай. Изготавливают его изначально как один элемент, после чего специально армируют с помощью сварного каркаса, для дополнительной защиты от механических повреждений.

Получившуюся конструкцию устанавливают при помощи подъёмных кранов, и это один из наиболее весомых минусов, ведь помимо прочего требуются затраты на аренду самого крана, а также установка расходует больше времени и усилий.

Сборный ростверк состоит из железобетонных балок, которые затем должны быть установлены на заранее заготовленные песочные подстилки, благодаря чему они выравниваются по горизонтали. Соединяют все элементы ростверка при помощи замонолоичивания специального отверстия в трапецеидальном сечении.

Благодаря быстроте сооружения и другим достоинствам, которые всё же перевешивают недостатки, на сегодняшний день максимальное распространение получили именно сборные ростверки. К тому же, они славятся хорошей прочностью и малой подверженностью коррозии.

Также ростверк является крайне удобным в случае необходимости в сооружении временной постройки по типу дачных домиков или веранд, срок службы которых зачастую ограничивается 20 или чуть более годами. Ведь данные сооружения также можно возводить сразу на гидроизолированный оголовок, и при этом не использовать замонолочивание для прикрепления, а конструкция всё ещё будет оставаться крайне надёжной и прочной. В качестве примера использования можно привести нижний венец или же нижнюю обвязку, что используют в домах вместо всё того же ростверка.

Одним из самодельных примеров обычно служит простейшая конструкция, выполняемая при помощи простого сваривания нескольких стальных балок. Но основным недостатком такого ростверка, помимо тех, которыми обладают производимые на заводах, является трудоёмкость в монтаже соединения этих же стальных балок, а сама конструкция и места сварки остаются крайне ненадёжными.

Однако, благодаря своей дешевизне, такие ростверки часто используют в постройках, созданных на «время», ведь они стоят куда дешевле, и укладывать их, опять же, можно сразу на оголовок свай, что сэкономит ресурсы. Это наилучшее решение для создания некапитальной постройки.

Сборно-монолитный ростверк

В качестве промежуточного варианта используется сборно-монолитный ростверк. Он выполнен из сборных заводских элементов. Их сборка посредством шпоночных соединений и замков напоминает некий «конструктор». По завершению сборки места соединений замоноличивают, формируя нераздельную ленту.

Сборно-монолитные изделия чаще всего применяются в возведении промышленных или многоэтажных сооружений. Они отличаются дороговизной и необходимостью в тяжёлой технике и максимальной точности при устройстве свай, что только доказывает крайнюю невыгодность при частном домостроении.

Монолитно-литой

Монолитно-литыми ростверками именуют обыкновенные монолитные. Ими являются железобетонные балки, вылитые в форме плиты или балки. Не зависимо от конструктивных вариаций монолитно-литой ростверк значится связующим звеном между сваями.

Сваи либо скрепляются с ростверками, либо включаются в них. Плита монолитно-литого ростверка зачастую высокая, её использование целесообразно при строительстве малоэтажных зданий.

Несколько слов о КПСФ

Комбинированный плитно-свайный фундамент – это современная, модернизированная разработка, которая славится хорошим показателем эффективности и продуктивности. Проблемы, связанные с возведением многоэтажных зданий, роста нагрузок, которые приходятся непосредственно на фундамент дали активный, сильный толчок, который послужил скорому появлению данного типа основания (комбинированный ПСФ).

Фундамент со сваями

КПСФ является качественным основанием, которое состоит главным образом из совместно выполняющих свое прямое предназначение элементов (надежной плиты и тесно связанных с ней свай, которые незаменимы). Такая превосходная комбинация выполняет свою роль намного лучше, чем другие фундаменты.

Для того чтобы грамотно произвести расчет свайно-плитного фундамента, нужно учесть некоторые важные особенности. Следует учитывать:

Жесткость каждой имеющейся сваи.
Неравномерное расположение всех составляющих основания свай.
Важно верно рассчитать прилагаемые усилия абсолютно в каждой свае.

В мире техники есть одна из превосходных программ, которая замечательно владеет способностью производить данные расчеты, она имеет название GeoPlate. Уникальная автоматическая система выполняет ряд немаловажных процедур, связанных с определенными вычислительными действиями:

  1. Расчет осадки плиты непосредственного основания.
  2. Расчет осадки СПФ.
  3. Расчет крена плиты фундамента.
  4. Строгий учет непростой геометрии плиты и, кроме того, неравномерного расположения свай.

Таким образом, учитывая все мельчайшие детали, можно выполнить верный и грамотный расчет, но для этого каждой заинтересованной личности просто не обойтись без дополнительного, квалифицированного помощника, которым в данном конкретном случае является специально разработанная компьютерная программа, четко выполняющая свое предназначение. Именно по этой причине математические вычисления происходят быстро, и результат их строго достоверен.

Заливка свай с армированием

https://youtube.com/watch?v=8B2Vo-FZiUY

Свайно-плитный фундамент на буронабивных сваях

Кроме винтовых свай для устройства СПФ могут использоваться буронабивные опоры. Это тип свай, при установке которых в грунте бурятся отверстия требуемой глубины, а затем заполняются бетоном и арматурой. Самый востребованный вариант — опоры типа баретт I-образной формы. Нижняя часть сваи опирается на несущие плотные грунты, а верхняя выступает над поверхностью.

Использование буронабивных свай целесообразно там, где нельзя применять винтовые. Например, в почвах с повышенной щелочностью, т.к. в этом случае металлические винтовые опоры быстро придут в негодность из-за коррозии и утратят несущую способность.

Достоинства СПФ с буронабивными сваями в сравнении с винтовыми:

  1. способны выдерживать на 20% больше нагрузки при одинаковом диаметре опор;
  2. неподверженность коррозии, агрессивным средам;
  3. бурение не оказывает влияния на соседние постройки, поэтому эти сваи часто используют при возведении пристройки к существующему сооружению;
  4. длительный эксплуатационный ресурс — не менее 100 лет.

При необходимости строительства пристройки буронабивные сваи будут успешно соседствовать с винтовыми в одном здании, в полной мере выполняя свои функции.

Как сделать плиту

Если хотите сделать плиту самостоятельно, то потребуется много сил и вложений. Дело в том, что необходимо приобрести следующие вещи:

  • деревянная рейка, предназначенная для выравнивания бетона;
  • шнуры, которые позволяют делать разметку;
  • гидроуровень;
  • всевозможные лопаты;
  • молоток;
  • ножовка;
  • набор гвоздей и проволоки;
  • прутья из арматуры;
  • бетон;
  • песок и щебень;
  • теплоизоляционный материал.

Первым делом необходимо провести расчет плиты. Если у вас нет достаточного опыта, то можно все отдать в руки профессионала. Ведь расчет должен быть очень точным. Любая погрешность может привести к некачественному основанию.

Процесс возведения фундамента

Такой базис довольно легко перепутать с комбинированным свайно-плитным. Фактически они имеют одну схему и различаются лишь в нюансах, так как имеется несколько модификаций таких оснований, но стоимость разных вариантов практически не отличается.

Перед тем как переходить к процедуре, понадобится тщательно рассмотреть нюансы создания каждого типа базисов – свайного и плитного. Их технологии имеют довольно сильные различия, которые потребуется учитывать во время работы. Сама работа довольно трудоемкая и сложная, особенно если дело касается постройки многоэтажных зданий. Но если возводится малоэтажный дом, большинство действий можно выполнить без привлечения специалистов.

Процесс строительства состоит из следующих этапов:

  1. Подготовительные работы.
  2. Монтаж свай.
  3. Установка плиты.

Подготовительные работы

Подготовка – крайне важный этап работы.

Первоначальные действия одинаковы для любого фундамента. Проводится очистка местности, планировка, разметка и расчет. Почву потребуется тщательно уплотнить, для этого подойдет гравий и песок. Также не стоит забывать о создании дренажной системы, подготовке местности и прокладке инженерных коммуникаций.

Монтаж цокольного этажа сильно влияет на подготовительные действия. Если было принято решение о его обустройстве, понадобится делать выемку почвы и создавать под базис котлован. В него будут вертикально установлены железобетонные плиты, которые послужат в качестве стен для построенного подвала.

Монтаж свай

Для монтажа свай понадобится провести дополнительные расчеты.

Способы установки свай могут отличаться в зависимости от их вида. Для частных построек довольно часто используются асбестоцементные трубы, которые позволяют неплохо сэкономить. После установки они армируются и заливаются цементной смесью.

При монтаже свай понадобится учитывать следующее:

Из-за того, что сверху будет устанавливаться плита, срезы свай должны быть расположены на одном уровне.
Арматура в сваи закладывается с излишком. Это позволит жестко соединить две части основания.
Чем больше количество опор, тем больше будут финансовые затраты. Лучше всего устанавливать опоры под несущими стенами, в месте соединения смежных поверхностей и в углах. Место для установки также зависит от величины и разновидности возводимой постройки.
Интервал между опорами свайно-плитного фундамента. Чтобы определить оптимальное расстояние, потребуется выполнить расчет. Оптимальный интервал высчитывается по диаметру свай

Выполнять расчет довольно трудно, но крайне важно, так что лучше обратиться за помощью к специалисту. Высчитать необходимое количество свай, зная их примерное расположение, будет уже значительно проще.

Установка плиты

Для транспортировки плит понадобится привлечение специальной техники.

Плиты может монтироваться с разным заглублением, но сам процесс установки ничем не отличается. Во время работы необходимо учитывать следующие факторы:

  • Плита выступает не только в качестве фундамента, но и является полом нижнего этажа постройки. Чтобы обеспечить более высокий уровень гидроизоляции лучше на грунт высыпать слой глины, после чего выровнять и уплотнить ее. Затем создается подушка из песка и щебенки, и уже на нее осуществляется монтаж плит пеноплекса. Такие процедуры позволят сократить количество теплопотерь, а, следовательно, и сэкономить на обогреве дома.
  • Во время армирования плиты понадобится связать каркас с прутками, выходящими из свай.
  • При изготовлении смеси необходимо применять исключительно наполнители мелких и средних фракций. Иначе могут возникнуть существенные осложнения при уплотнении каркаса.
  • Заливка бетона должна осуществлять полностью по всей площади базиса. Откладывать монтаж плиты на следующий день не рекомендуется, так как могут образовать швы и отверстия.

На этом процесс создании свайно-плитного базиса завершен. Следующее видео поможет узнать все особенности и нюансы такой работы.

Свайно-плитное основание имеет ряд особенностей. Его использование необходимо при возведении многоэтажных построек или на некачественном грунте. Сам процесс создания довольно сложный, но при соблюдении инструкций работу можно выполнить своими силами.
