Конструктивные особенности и технология изготовления фундамента на сваях ТИСЭ

Достоинства и недостатки

Основной причиной возрастающей популярности свайных оснований ТИСЭ является их низкая стоимость в сочетании с высокой надежностью.

Среди многочисленных достоинств фундаментов такого типа можно выделить следующие:

  • высокое сопротивление пучению грунта;
  • передача нагрузки от дома на большую площадь, что позволяет исключить неравномерные просадки сооружения;
  • относительно малый объем земляных работ;
  • низкая себестоимость строительства;
  • возможность возведения фундамента для зданий из любых материалов высотой до трех этажей.

Небольшое увеличение объемов работ при сооружении фундамента для дома ТИСЭ с лихвой компенсируется надежностью и экономичностью.

Зачастую дать прогноз относительно надежности и стабильности работы свайного фундамента под нагрузкой, передаваемой домом, не могут даже проектировщики, так как не всегда имеются достоверные данные о грунтах под каждой сваей. Благодаря большей площади опор, риск образования неравномерных просадок фундамента ТИСЭ от передаваемых домом нагрузок на порядок ниже.

Как и у любых других видов оснований для дома, здесь существуют и недостатки, главный из которых заключается в том, что расширенная пятка сваи не поддается армированию должным образом.

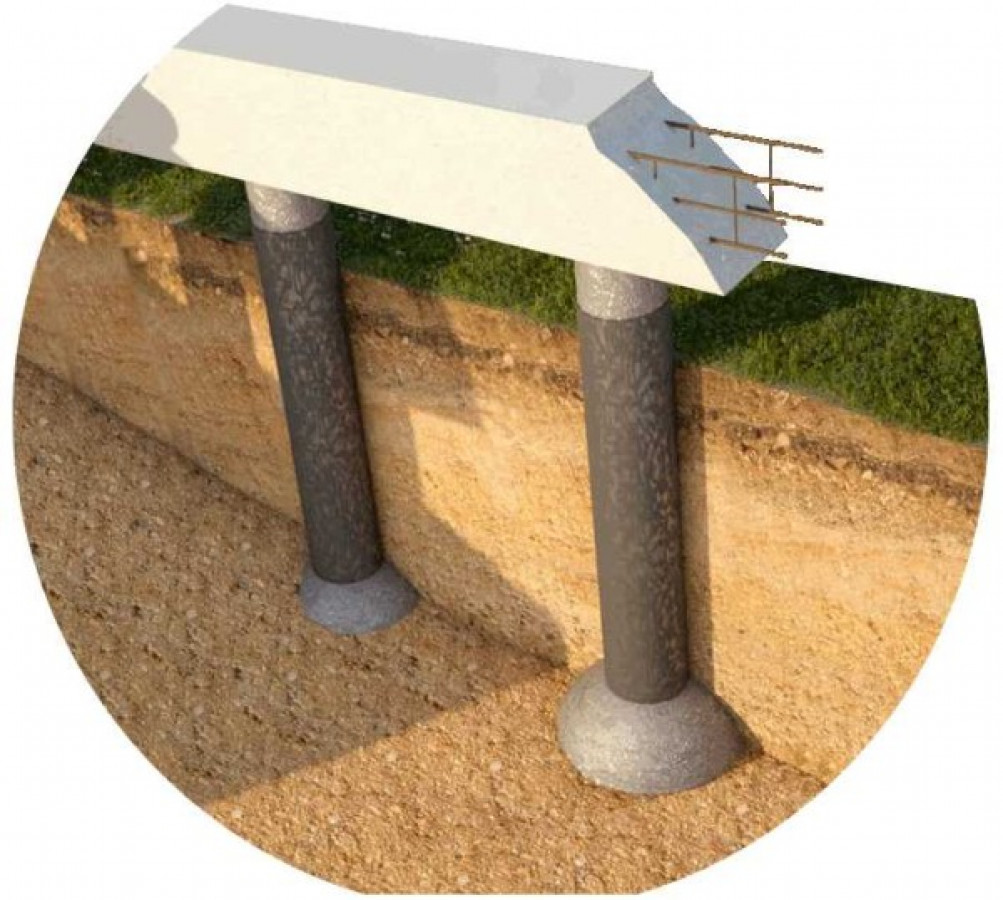

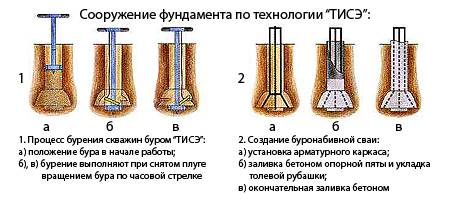

Технология сооружения буронабивных свай ТИСЭ

Буронабивные сваи по технологии ТИСЭ в плане из расположения и количества ничем от обычных свайных конструкций не отличаются. Как обычно, в первую очередь проводят расчет на несущую способность с учетом материалов, из которых будет возводиться здание. Определяется количество опорных столбов и места их расположения по периметру сооружения.

  • Проводится бурение цилиндрических стволов до требуемой глубины.
  • Бур вытаскивается наружу и на него навешивается плуг.
  • Инструмент опускается до дна скважины, рукоятка плуга отпускается, делая его свободным.
  • Производится выборка грунта под подошву.

Обратите внимание, что при бурении скважины инструмент вращается по часовой стрелке. При выборке подошвы бур надо вращать против часовой стрелки

В жестких каменистых грунтах бурения проводят с добавлением воды

В жестких каменистых грунтах бурения проводят с добавлением воды.

По окончании буровых работ инструмент вытаскивается, а скважина очищается от грунта. Засыпать в колодец песок для подушки не необходимости. Это не предусматривается буронабивной технологией ТИСЭ. Если фундамент закладывается на слабых грунтах, единственное, что можно рекомендовать, это заливка внутрь скважины небольшого количества цементного молока.

Скважина готова, в нее надо уложить армирующий каркас из стальной арматуры диаметром не менее 10 мм. Основное требование к установке – сделать так, чтобы каркасная конструкция не смещалась в процессе заливки бетонного раствора. Нельзя допустить того, чтобы она соприкасалась со стенками колодца. Это снизит несущую способность сваи.

В первую очередь бетоном заполняется расширенная часть ствола. После чего лучше провести гидроизоляцию цилиндрической части. Для этого можно использовать рубероид, свернутый в трубу, внешний диаметр которой будет чуть меньше внутреннего диаметра скважины. Ствол заполняется раствором послойно со штыкованием или вибрированием.

Для верхней части сваи устанавливается опалубка из стальной или пластиковой трубы. Главное – точно подобрать диаметр. Высота – 10-50 см. Залитые бетоном сваи должны набрать марочную прочность. На это обычно уходит до 28 дней в зависимости от марки и состава бетонной смеси. После чего можно переходить к сооружению ростверка.

Часто задается один вопрос: как заливать буронабивные сваи ТИСЭ с ростверком – вместе или раздельно? Только раздельно, потому что вес ростверка достаточно большой. Не набравшие прочность опоры могут под его массой просто деформироваться или растрескаться. Соединяются же два этих элемента с помощью армирующих каркасов. Поэтому длина каркаса свай обычно на 10-15 см больше. Конструкция устанавливается в скважину, из которой будет торчать этот припуск. К нему и будет жестко крепиться армокаркас ростверка.

Высота ленточного фундамента в пределах 40-50 см, ширина определяется шириною стен дома. Опалубка собирается из плитных или листовых материалов. Нередко днище опалубки выполняют из подсыпанного грунта, который при распалубке удаляется

Обратите внимание, что между армокаркасом и элементами опалубки должен оставлять зазор – минимум 5 см

Производится заливка бетонного раствора слоями, который подвергается вибрированию или штыкованию. Распалубку можно проводить через 7-10 дней, нагружать фундаментную конструкцию только через 28 дней.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

  • отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
  • автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
  • снижение затрачиваемого времени на работы;
  • фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
  • возможность развести коммуникации даже в уже построенном доме;

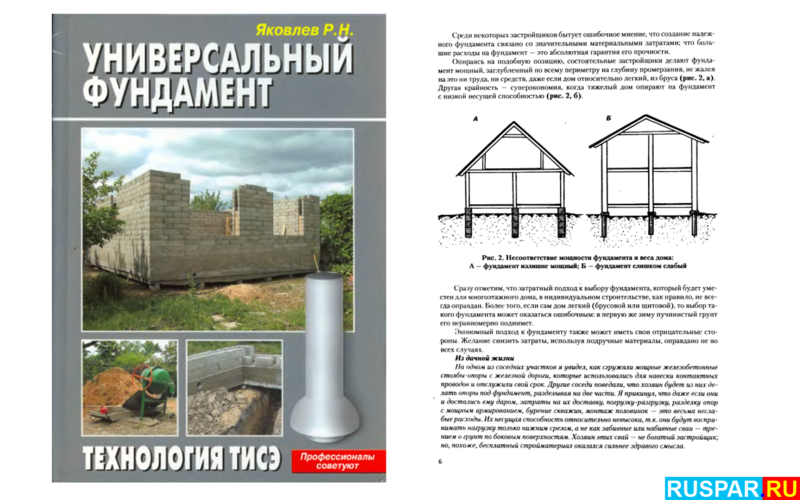

  • Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

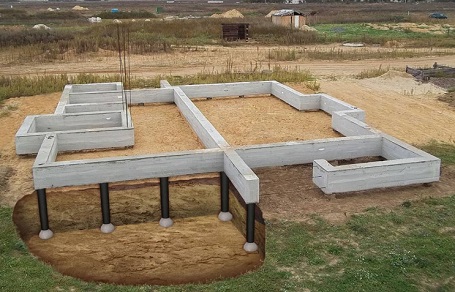

Наземная и подземная часть фундамента ТИСЭ

  • невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
  • сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
  • некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
  • фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

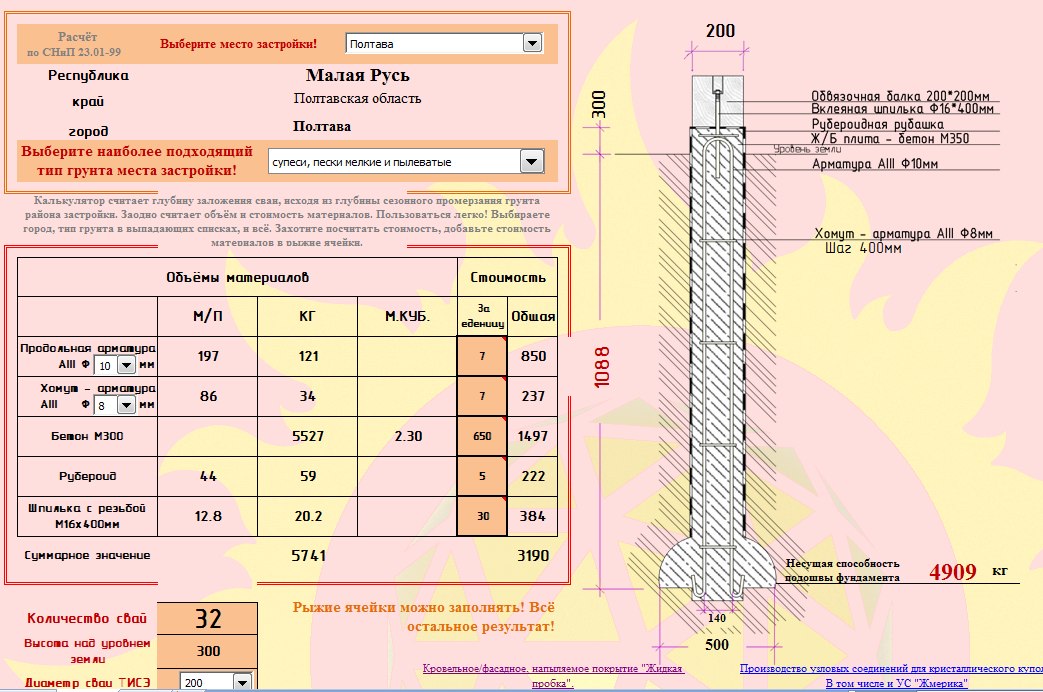

Расчет фундамента

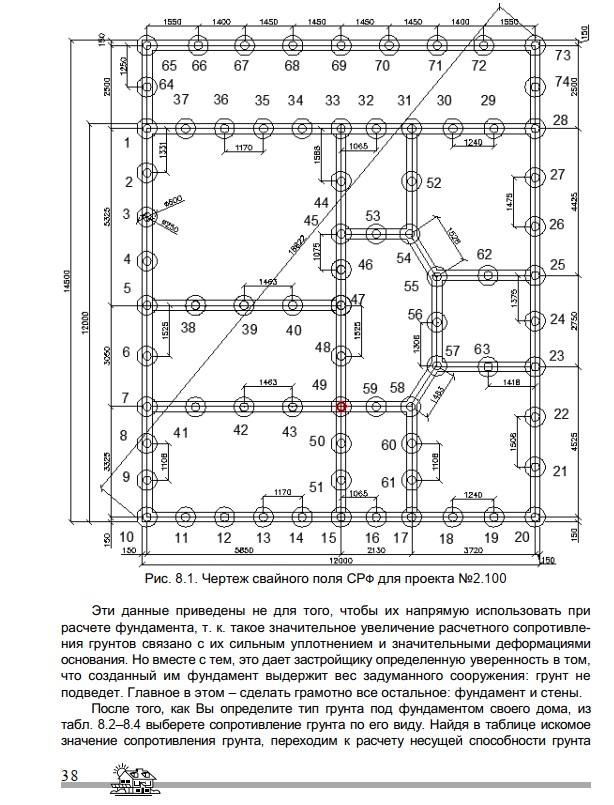

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

  • веса здания;
  • его эксплуатационной нагрузки;
  • нагрузки снежного слоя;
  • несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

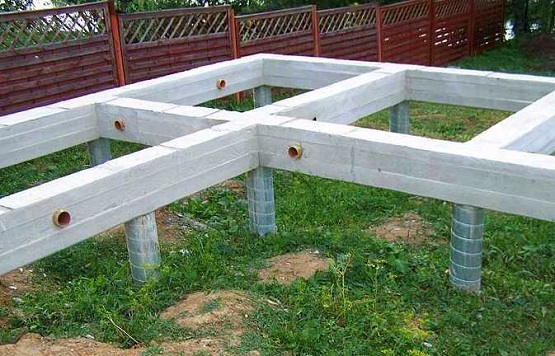

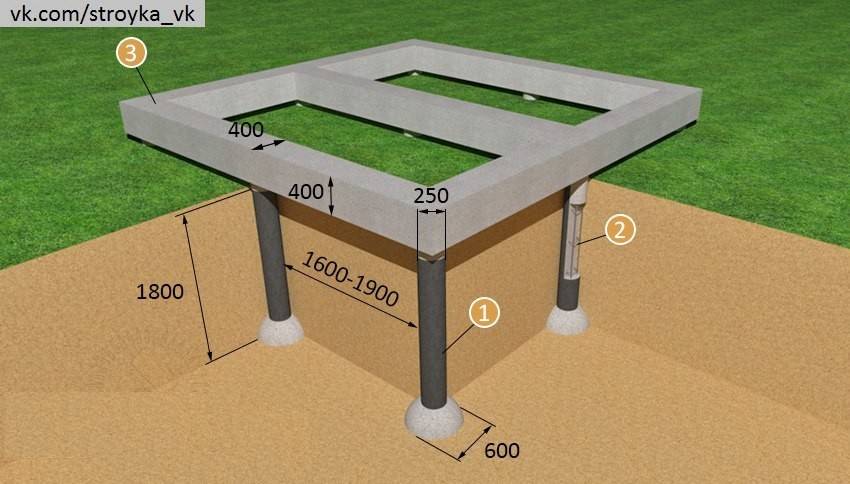

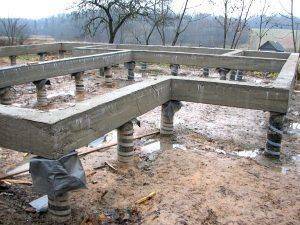

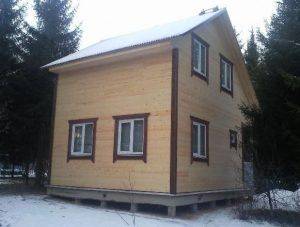

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

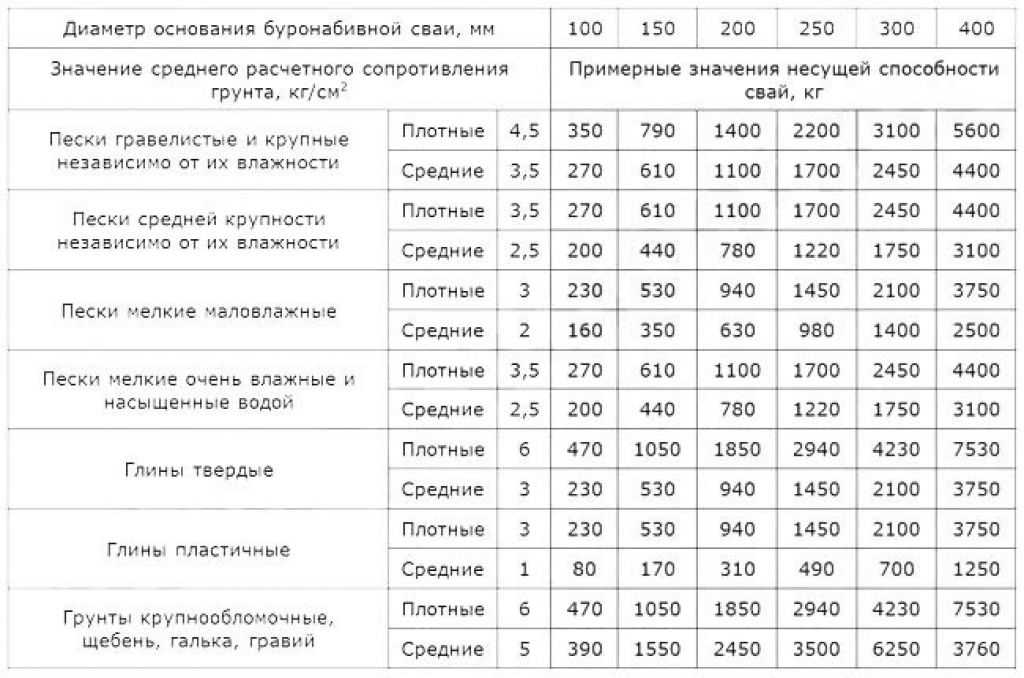

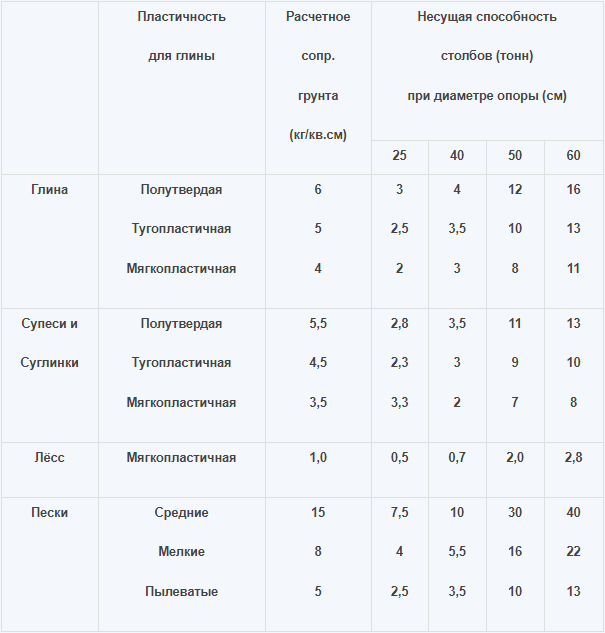

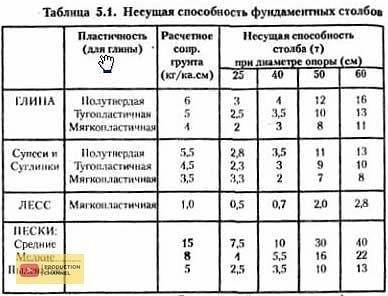

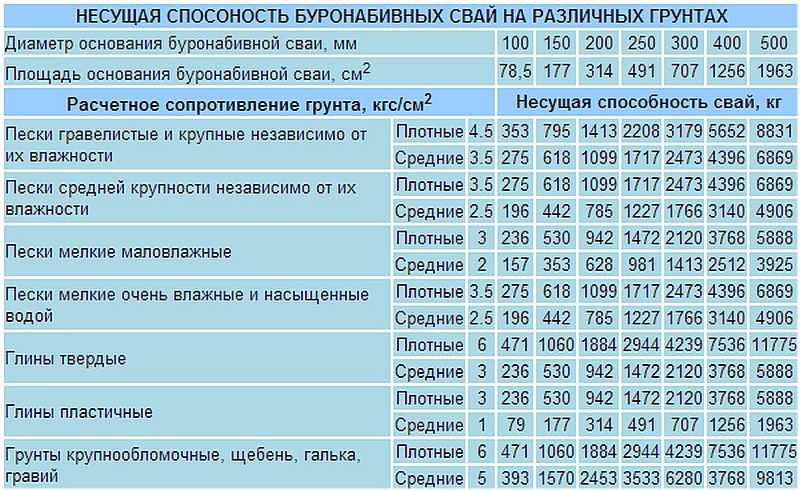

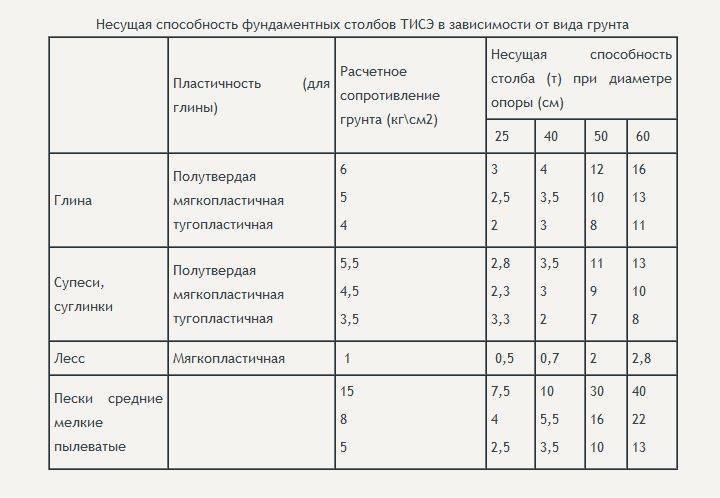

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Оборудование для технологии ТИСЭ

Найти инструмент для выполнения работ по данной методике можно на строительных рынках, в специализированных магазинах и на сетевых площадках. Предлагается два вида буров — ТИСЭ — Ф и ТИСЭ – ФМ, каждый из которых имеет три рабочих диаметра — 200, 250, 300 мм. Первый вид имеет одну разбуривающую лопасть. Второй, более производительный, — две. Стоит он не намного дороже. Оба вида успешно применяются как для строительства фундамента, так и для некоторых сельхозработ на участке.

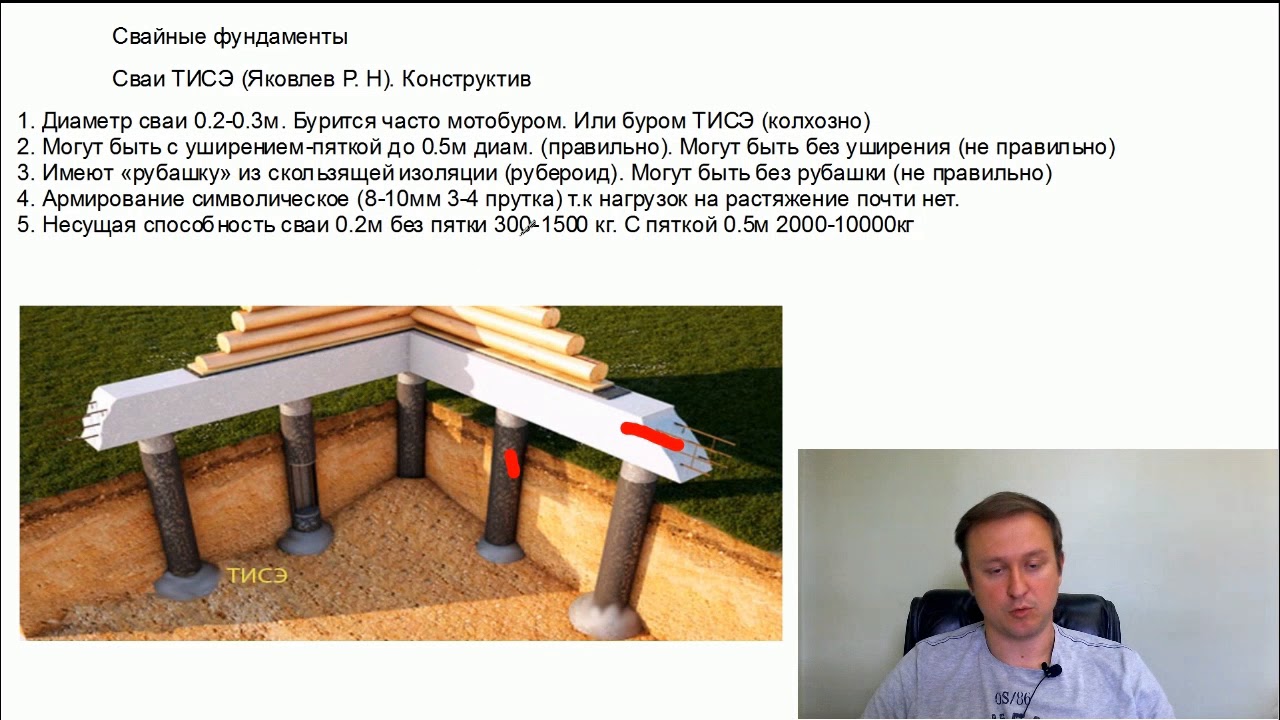

Чем больше диаметр, тем больший вес выдерживает конструкция. Свая 200 мм имеет основание 500мм. Опора 300мм — 600мм. Нетрудно посчитать, насколько экономичным оказывается применение данного способа. Площадь круга 300 мм равна приблизительно 70700 мм². Если же основание имеет значение 600 мм та цифра увеличивается до 282800 мм². Практически при удвоении диаметра площадь увеличивается в 4 раза.

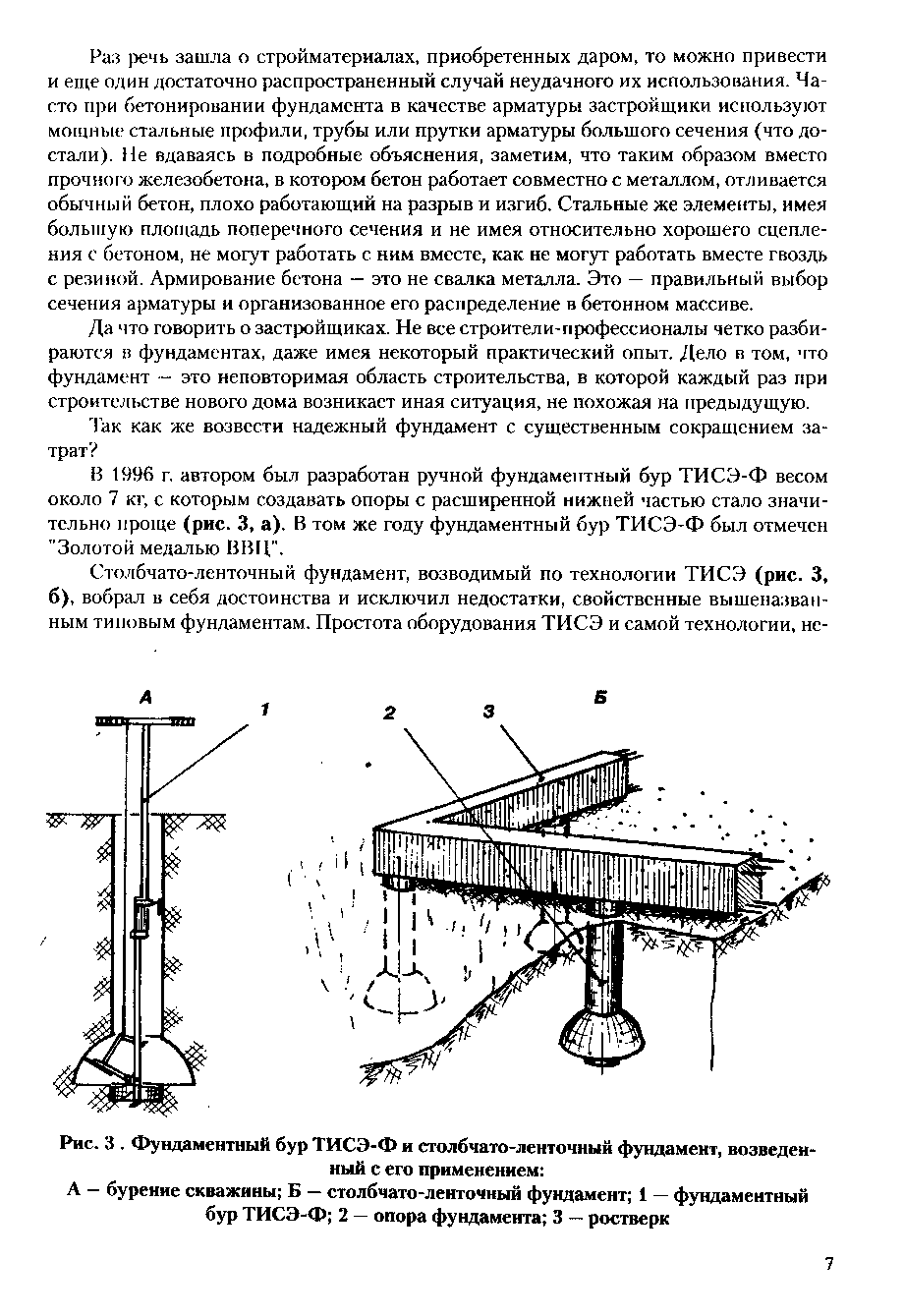

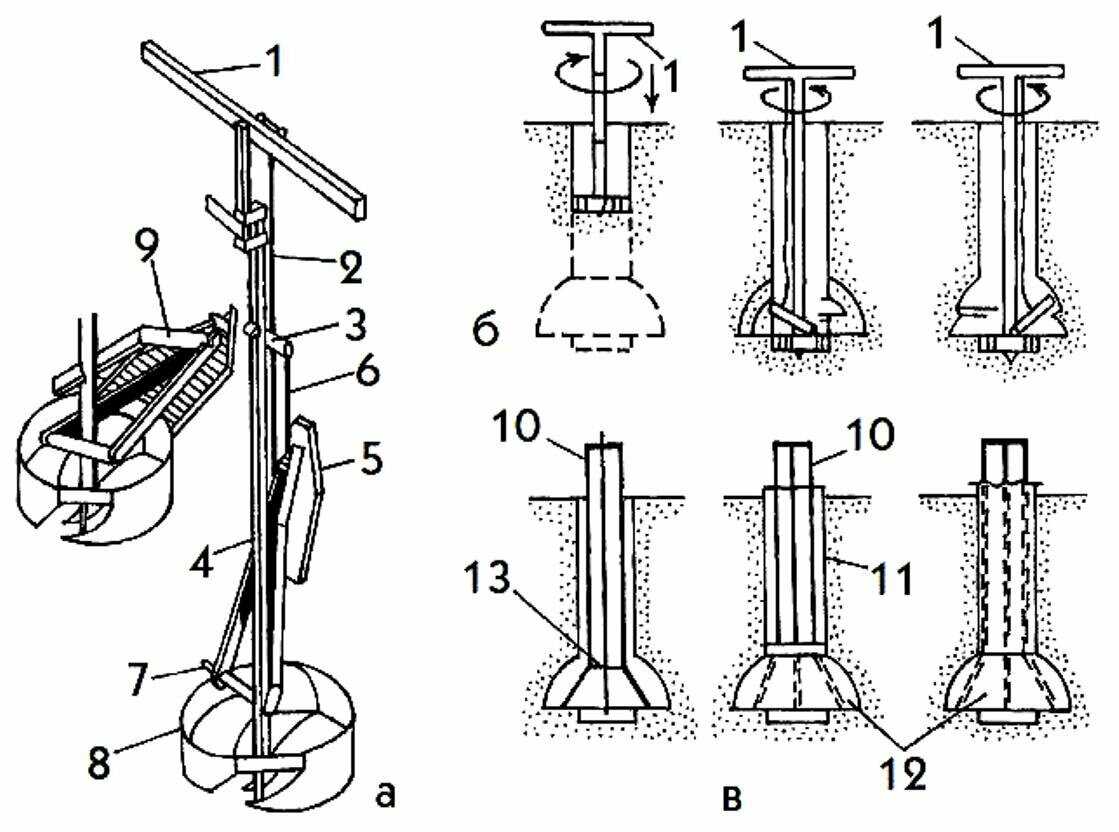

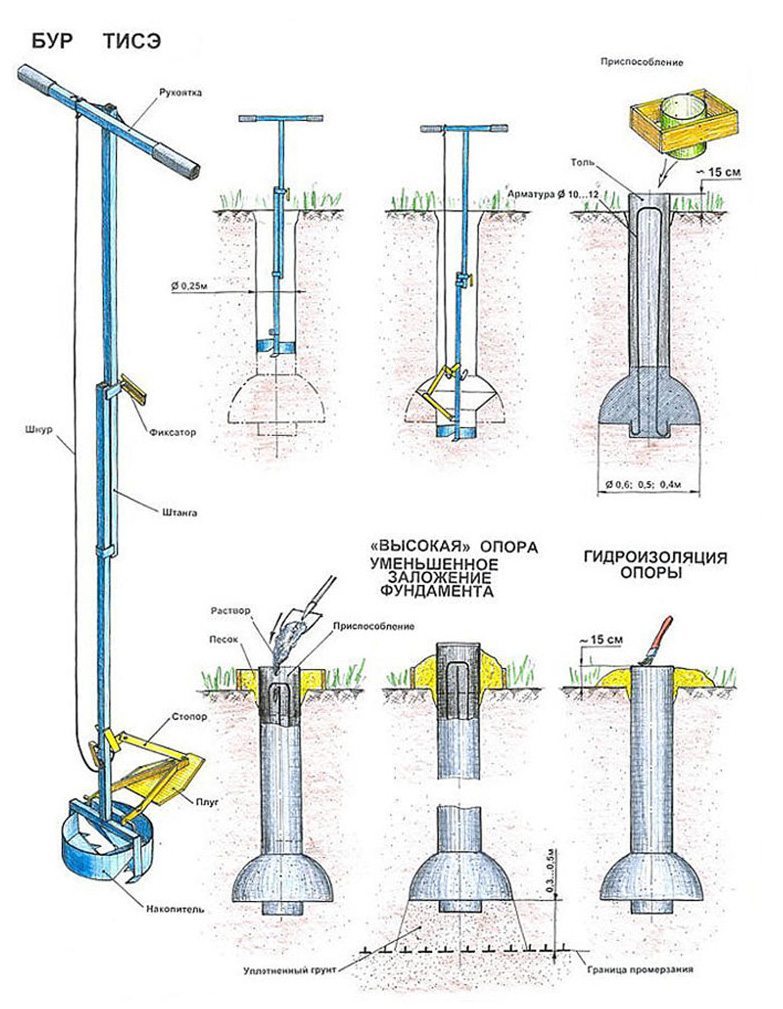

Схема бура ТИСЭ — Ф300

Стандартная комплектация

Производитель предлагает готовый к использованию инструмент. Основное изделие состоит из следующих элементов:

  1. Рукоятка для вращения.
  2. Набор штанг. Основная и дополнительная секция, позволяющая регулировать глубину бурения.
  3. Грунтоподъемник. С его помощью собранная почва поднимается наверх.
  4. Бур с откидным механизмом для производства расширения.

Основной комплект может быть дополнен чехлом, запасными частями и элементами опалубки. С помощью оборудования ТИСЭ решаются все вопросы строительства фундамента. Возможная глубина скважины равна 2, 3 м при выполнении расширения у основания. Без последней операции можно создать отверстие до 3 м. Бур выполнен по особой технологии и промыкается в телескопической штанге после прохода плуга. По достижении заданной глубины выдвигается режущая часть, которая выполняет расширение.

Механизм сбора позволяет эффективно доставить отработанный грунт на поверхность. В последнее время увеличился спрос на дополнительный привод. Многие продавцы предлагают комплектовать устройство бензиновым двигателем, который существенно снижает трудоемкость. Затраты окупаются скоростью выполнения операция, меньшим утомлением исполнителя и не слишком существенно снижают экономическую выгоду при использовании технологии ТИСЭ.

Комплектация бура

Технология строительства свайного фундамента ТИСЭ

Перед тем, как приступать непосредственно к строительным работам по возведению фундамента на участке застройки, нужно выполнить расчет фундамента, чтобы определить, сколько и каких свай понадобится для устройства надежного основания.Как подсчитать количество свай, вы можете прочитать в публикации Расчет количества свай фундамента, где пошагово описан весь алгоритм расчета. После того, как количество свай подсчитано, можно приступать непосредственно к выполнению работ по строительству фундамента.

Устройство фундамента ТИСЭ, как и любого другого, начинается с разбивки его осей на местности. Для этого выполняются следующие работы:

  • разбиваются оси будущей постройки;
  • устанавливается обноска;
  • натягиваются нити из шпагата;
  • в характерных точках устанавливаются вешки (колышки).

Разметку удобно выполнять с помощью лазерного дальномера.

Контроль разметки выполняется с помощью измерения диагоналей между противоположными углами будущей постройки. Если все углы прямые, то длина диагонали будет равна квадратному корню из суммы квадратов прилегающих к углу сторон (теорема Пифагора). Давайте рассмотрим следующий пример. Строение имеет одну стену длиной 3 м и другую 4 м. Определяем сумму квадратов сторон:(3х3 + 4х4) = 25После этого находим квадратный корень из получившегося числа:√25 = 5Измеряем расстояние по диагонали между противоположными углами. Если и по одной диагонали и по другой оно равно 5 м, то значит, разметка выполнена верно.После того, как оси будущего свайного фундамента намечены, нужно разметить места, где будут непосредственно располагаться сами сваи, и выполнить бурение.Бурение производится специальным буром ТИСЭ-Ф, имеющим конструктивные особенности в виде специального плуга, позволяющие сделать уширение в нижней части каждой сваи.Как выглядит бур ТИСЭ-Ф и схема выполнения бурения, показано на рисунке ниже:

Отверстие под заливку одного столбика следует делать ниже глубины промерзания грунта в районе строительства, чтобы в зимний период сваи не выморозило.Глубина заложения фундамента определяется по следующим строительным нормам и правилам (СНиП):

  • СНиПа 2.02.01-83 «Основания зданий и сооружений»;
  • 23-01-99 «Строительная климатология».

Промерзание почвы зависит не только от значения зимних температур в определенной местности, но и от типа грунтов на участке. Так, например, глинистые грунты промерзают значительно меньше, чем более рыхлые песчаные или гравелистые.Ориентировочно глубину промерзания для разных районов можно определить по приведенной ниже таблице:

Город

Глубина промерзания грунта по СНиП, м

суглинки и глины

песок мелкий, супесь

песок крупный, гравелистый

 Архангельск

1,56

1,90

2,04

 Вологда

1,43

1,74

1,86

 Екатеринбург

1,57

1,91

2,04

 Казань

1,43

1,75

1,87

 Курск

1,06

1,29

1,38

 Москва

1,10

1,34

1,44

 Нижний Новгород

1,45

1,76

1,89

 Новосибирск

1,83

2,23

2,39

 Орел

1,10

1,34

1,44

 Пермь

1,59

1,93

2,07

 Псков

0,97

1,18

1,27

 Ростов-на-Дону

0,66

0,80

0,86

 Рязань

1,36

1,65

1,77

 Самара

1,54

1,88

2,01

 Санкт-Петербург

0,98

1,20

1,28

 Саратов

1,19

1,44

1,55

 Сургут

2,22

2,70

2,90

 Тюмень

1,73

2,10

2,25

 Челябинск

1,73

2,11

2,26

 Ярославль

1,43

1,74

1,86

Как сверлить отверстия буром ТИСЭ-Ф вы можете посмотреть в представленном ниже видео (для воспроизведения нажмите на треугольник):

Порядок проведения работ при строительстве

Разметка фундамента

Произведя нужные расчеты, можно переходить к монтажу фундамента ТИСЭ своими руками. При установке свай нужно соблюдать строительные нормы, направленные на предотвращение вспучиванию грунта. Значение высоты ростверка должно превосходить ширину, а расстояние между ним и почвой – составлять 0,1-0,15 м. Конструкцию обязательно нужно армировать.

Разметка фундамента

Это первый этап непосредственно строительных работ. Понадобится подготовить колья, рулетку, рейку, рыболовную лесу и водный уровень.

Пошаговая инструкция по разметке фундаментной области:

  1. Там, где будет находиться стена, вбивают рейки с резервом в 2 м. К ним прикрепляется леса.
  2. Чтобы обозначить первый угол, от рейки делают метровый отступ и вбивают кол. На длину стенки от первого кола ставят еще один. Верхнюю границу ростверка определяют с помощью уровня.
  3. Вторую стенку отмечать начинают с прямого уголка. По нему маркируются оставшиеся стены.

Внутреннюю границу ростверковой части размечают, используя рулетку и леску. Следует обозначить также места, где будут располагаться скважины.

Армирование

Эта процедура делается для повышения прочности опор. Для свай нужно заготовить прутки в 1-1,2 см сечением, для ростверковой части – немного тоньше. Сваи армируют и заливают раздельно.

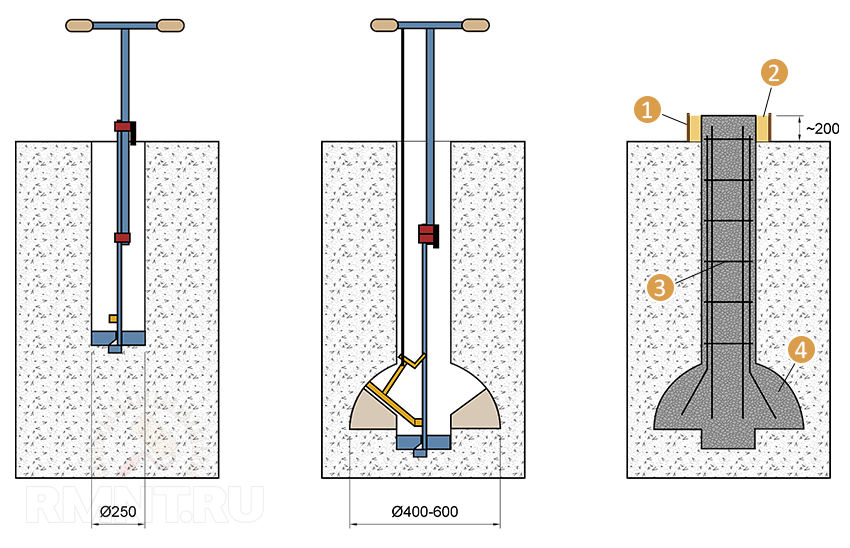

Бурение скважин и бетонирование свай

Создание опоры

В отмеченных участках лопатой выкапывают ямы на половину штыка. Затем переходят непосредственно к бурению. Для этой процедуры приобретают инструмент для фундамента, предназначенный для работы именно в технологии ТИСЭ. Заглубление у этого бура регулируется двухсекционной штангой, а для расширения основания он оборудован специальной лопатой. Есть приспособление для забора и рыхления грунта.

Когда скважина готова, нужно сделать ее основание шире. Некоторые мастера предпочитают для этого сразу перенастраивать бур. Другие производят расширение после того как несколько скважин уже готово. После этой процедуры армируют и заливают сваи. Процесс этот реализуется по частям. Залив порцию бетонного раствора, его уплотняют посредством вибратора. Так нужно делать с каждой частью.

Обустройство ростверка

Ростверк служит для соединения свай и обеспечивает равномерность распределения веса здания. Выпускаются разные варианты опалубки ТИСЭ для этих работ, рассчитанные на стены с разными значениями толщины. Самая массивная из них (под номером 3) предназначена для конструкции в 0,38 м и подходит для жилого дома, самая легкая (1) – примерно в 0,2 м, используется для гаражей, сараев и оград. Опалубка ТИСЭ 2 годится для стенки толщиной в четверть метра.

Внутри опалубки нужно разместить гидроизоляционный слой. Насыпав слой песка, производят установку арматурного каркаса.  При этом соблюдается дистанция до стен в 50-70 мм. Заливаемую смесь уплотняют специальным вибратором. Когда она отвердеет, опалубку можно демонтировать. Песчаный слой при этом также убирают.

Как сделать фундамент своими руками, пошаговое руководство

Перед строительством нужно убрать мусор, выкорчевать пни и корни деревьев, мешающих строительству. Затем перенести схему размещения на местность. Для этого:

Подготовить обноски. Это колышки, соединенные горизонтальной рейкой. Они используются для указания расположения стен и свай. Для каждой стены изготавливается 2 обноски. Устанавливаются первые 2 обноски для указания нахождения стены. Каждая из них располагается на расстоянии 1,5-2 метров от противоположных краев стены. В обноски забивают гвозди и натягивают между ними леску или бечевку, которые указывают расположение внешней стороны стены. Опустить обноски так, чтобы леска оказалась на уровне высоты ростверка. Контролировать работы уровнем. Затем вбиваются перпендикулярные обноски, символизирующие другую стену. На них также натягивается леска по внешнему контуру перпендикулярной стены

Важно контролировать, чтобы между стенами сохранялся прямой угол, например, при помощи теоремы Пифагора. Разметить таким образом внешние контуры оставшихся стен. Затем на каждой обноске отступают расстояние, равное толщине ростверка, и натягивают лески, указывающие на расположение внутреннего контура стен

Затем на каждой обноске отступают расстояние, равное толщине ростверка, и натягивают лески, указывающие на расположение внутреннего контура стен.

На пересечениях бечевок следует вбивать арматуру. Она будет указывать на расположение свай. Также между двумя лесками нужно натянуть третью. По ней требуется отмечать расположение других столбов и забивать в этих местах арматуру.

Бурение и заливка

Пошаговая инструкция для бурения свай ТИСЭ своими руками выглядит так:

  1. Выкопать вначале ямки глубиной 20-40 см. Это позволит погрузить полностью бурильную «голову» установки в грунт.
  2. Снять или зафиксировать в поднятом положении расширитель бура. Установить установку в лунку и начать бурить по часовой стрелке. Через каждые 2-5 оборотов вытаскивать изделие наружу и освобождать от грунта. Частота зависит от почвы.
  3. После достижения намеченной глубины, освободить нож-расширитель. Без вертикального давления провести вращение бура для получения «подошвы». Вытряхивать по мере надобности грунт.

Если грунт рыхлый, то в шурф заливается вода для его уплотнения. Также, если почва твердая, вода размягчит ее. Необходимо контролировать вертикаль при бурении. Всю «подошву» нужно освободить от грунта.

Следующим шагом будет заливка скважин раствором. Вначале заливается расширение внизу. Для этого нужно проделать следующие действия:

  1. Взять арматуру толщиной 10-12 мм, очистить ее от ржавчины и загрязнений.
  2. В каждую скважину установить по 6-8 прутков, объединенных проволокой, и усиленных поперечной арматурой. Они должны располагаться не менее чем в 2 см от края лунки и быть длиннее скважины, чтобы связать их с ростверком.
  3. Затем происходит заливка «подошвы» бетоном.
  4. После формирования расширения, создается опалубка из рубероида, который также выполняет функцию гидроизоляции. Свернуть его по диаметру скважины, концы заклеить мастикой, опустить в землю и зафиксировать. Рубероид должен доходить до нижней части ростверка с припуском в 3-5 см.
  5. После этого заливается бетоном вся скважина.

Желательно возводить по несколько свай в день. За бетоном нужно «ухаживать» в течение первых трех дней. Увлажнять его по мере высыхания, засыпать опилками.

Установка ростверка

Для установки опалубки для ростверка необходимо засыпать пространство между выступающими концами свай песком. Затем на полученную «подушку» устанавливается опалубка по уровню. После нужно укрепить боковые щиты подпорками. Обычно сооружается ростверк 30 x 25 см или 40 x 40 см.

Затем на опалубку укладывается гидроизоляция. После приступают к армированию, используя прутки диаметром 10 мм. Для большей прочности располагать их нужно в 3 см от дна. Также в 3 см от верхнего края располагают последний слой арматуры. Перед заливкой надо разместить в фундаменте крепления для стен. После окончания бетонирования следует подождать не менее двух недель, прежде чем начать возводить стены.

Технология ТИСЭ облегчает возведение зданий, позволяет обойтись собственными силами, сэкономить средства. Вместе с легкими материалами, такими как газобетон, древесина, по методике ТИСЭ можно возводить этажные, комфортные сооружения.

Технология монтажа винтовых свай для фундамента

Особенности выбора фундамента под каркасный дом

Буронабивной свайный фундамент — что это за технология

Постройка гаража от фундамента до крыши из пеноблока

О технологии тисэ —

ТИСЭ — ТЕХНОЛОГИЯ ИНДИВИДУАЛЬНОГО СТРОИТЕЛЬСТВА И ЭКОЛОГИЯ

  • Низкая стоимость строительства при высоком качестве
  • Прочность фундамента и стен
  • Идеальный вариант фундамента на пучинистых грунтах
  • Экономичный фундамент
  • Возведение фундамента не требует применения строительной техники
  • Хорошие характеристики теплопроводности  стен
  • Высокая морозостойкость стен
  • Автономное строительство — возможность работ без электричества и в стеснённых условиях
  • Возведение стен не требует навыков кладки
  • Доступность и экономия строительных материалов.

 Технология строительства ТИСЭ — самая доступная на сегодня для ведения строительства жилья и хозпостроек своими руками.

Он разработал ТИСЭ еще в СССР. Технология планомерно развивалась, набирала обороты, проверялась временем.

Прошло уже более 25 лет. Дома «своими руками» по ТИСЭ построили тысячи людей. Это показатель реальных достоинств технологии.

Рашид Николаевич опытным путём переработал массу строительных решений.

Задача была — максимально упростить процесс строительства и существенно снизить его себестоимость.

При разработке были учтены российские реалии: отсутствие электричества, опыта строительства у индивидуального застройщика и малые площади участков. Это придало универсальность технологии.

Была учтена и доступность строительных материалов: это песок и цемент.

Блоки ТИСЭ удовлетворяют требованиям ГОСТ 6133-84 «Камни бетонные стеновые», выдерживают свыше 100 т до момента разрушения, что на порядок выше допустимого минимума. Испытания на морозоустойчивость показали 2% потери несущей способности за 50 лет эксплуатации, что значительно ниже максимально допустимой нормы 12%.

Фундамент ТИСЭ

Это универсальный столбчато-ленточный фундамент, который можно применять в любых схемах строительства, в том числе при возведении деревянных, каркасных, кирпичных, блочных домов, бань, гаражей, заборов и т. д.

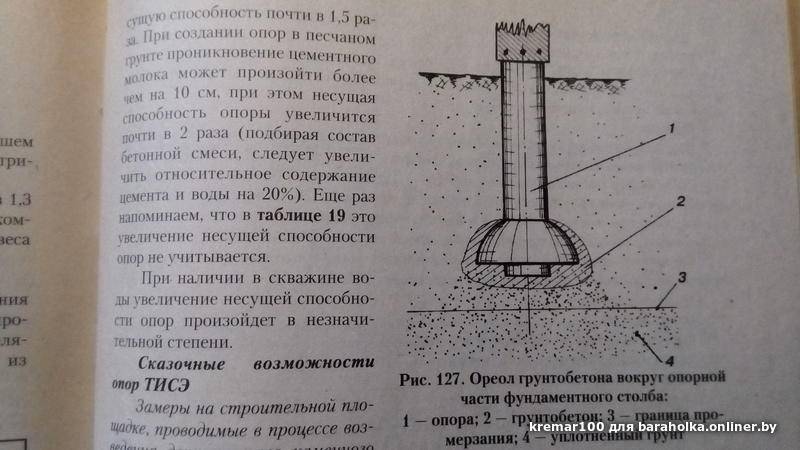

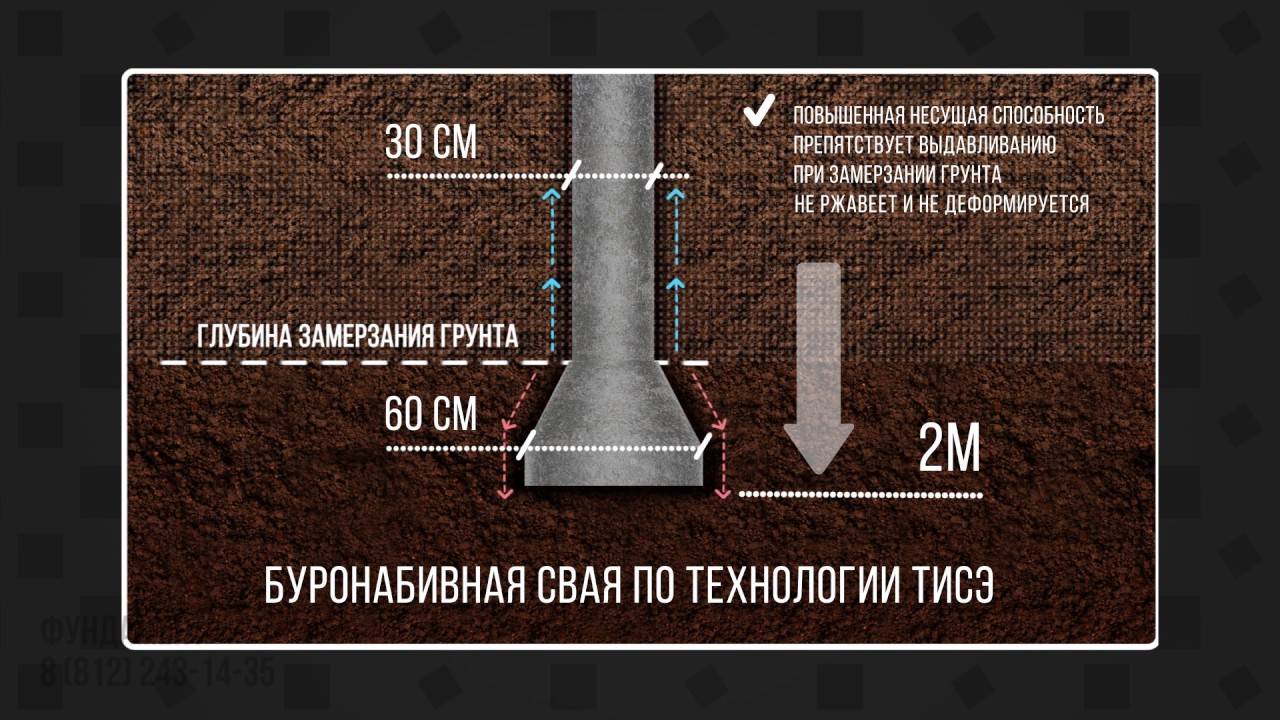

Особенностью фундамента ТИСЭ является то, что несущие сваи в своем основании имеют  расширение до 0,6 м. Это значительно увеличивает их несущую способность

Очень  важно, что сваю не выдавливает в пучинистом грунте

Фундаментная лента (ростверк) опирается на сваи, выступающие над грунтом на 15 — 20 см, что исключает давление замершего грунта на ростверк.

Фундамент ТИСЭ можно использовать практически на любых грунтах.

Дополнительные конструктивные решения делают возможным его применение в зонах повышенной сейсмической активности. Это является ещё одним преимуществом фундамента ТИСЭ по сравнению с другими технологиями.

Расчет фундамента начинается с анализа грунта. Необходимо знать тип грунта и глубину его промерзания.

Рассчитывается количество свай, диаметр (200, 250 или 300 мм), длина, а также размеры ростверка.

Желательно иметь карту участка для более точного расчета.

После расчета участок размечается и начинается бурение.

Для этого используется ручной фундаментный бур ТИСЭ-Ф300 ТИСЭ-Ф250, ТИСЭ-Ф200 (диаметр соответственно 300, 250 или 200 мм).

Расширение создается откидным плугом, при этом грунт ссыпается в чашу бура. Для бура ТИСЭ-Ф300 и ТИСЭ-Ф250 максимальное расширение 600 мм, для бура ТИСЭ-Ф200 — 500 мм.

Максимальная углубления сваи 2,20 метра

Далее в подготовленную скважину с расширением закладывается арматура и заливается бетон.

После заливки можно использовать вибратор для равномерного и более быстрого заполнения пустот раствором.

Когда все сваи будут готовы, делается ростверк.

Сначала по уровню строится опалубка, как правило из досок, потом закладывается арматура и вся конструкция заливается бетоном.

Для схватывания бетона при отрицательных температурах возможно использование специального нагревательного кабеля или химических добавок, которые имеются у нас в ассортименте. Кабель КДБС запитывается от обычной сети 220 В обычной штепсельной вилкой.

Стены ТИСЭ

Стена ТИСЭ капитальная, тёплая, дешёвая, экологичная. Например, стоимость стен гаража соизмерима со стоимостью его ворот.

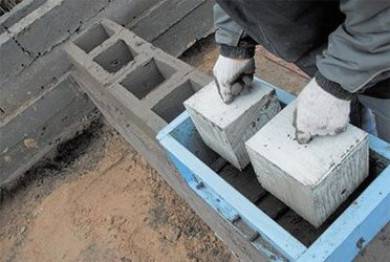

Ручная переставная опалубка (или формовочный модуль ТИСЭ) предназначена для формования стеновых блоков как на стене, так и вне её. В качестве рабочей смеси используется жёсткая смесь песка и цемента с небольшим содержанием воды (жёсткая смесь), позволяющей выполнять немедленную распалубку сразу после уплотнения её ручной трамбовкой.

Модуль выпускается в трёх основных модификациях для формования стеновых блоков следующих основных размеров:

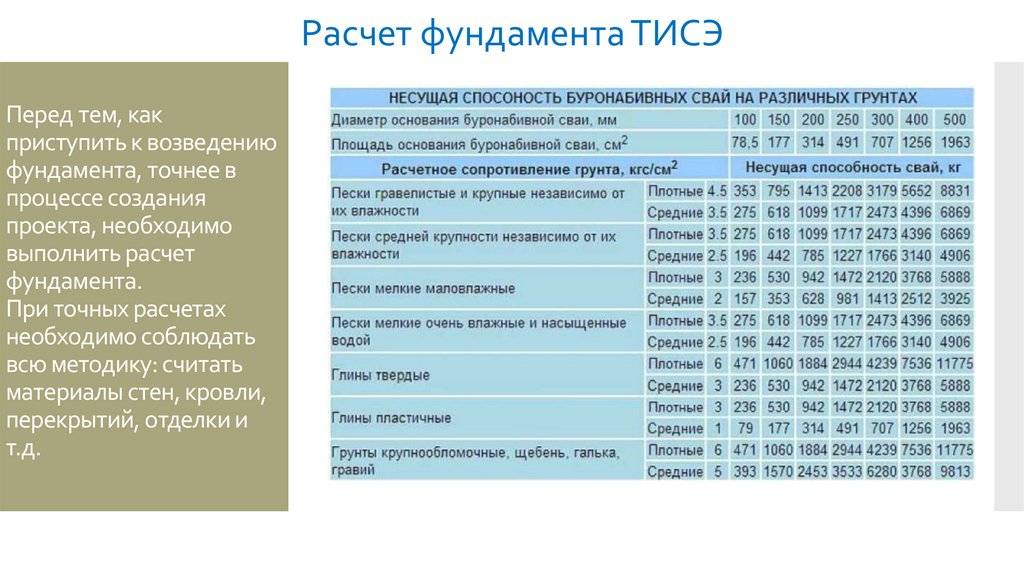

Расчет фундамента ТИСЭ

Нагрузка стен и перекрытий на фундамент

Чтобы при строительстве не пришлось исправлять допущенные ошибки, нужно правильно произвести расчет показателей: глубины бурения, числа опорных столбов и расстояния между ними. По результатам вычислений подготавливаются чертежи.

Для правильных расчетов нужно представлять, какова будет масса нагрузки на фундамент. Она складывается из нескольких составляющих – веса самого здания, оборудования и техники, снегового слоя. Массу дома, в свою очередь, составляют нагрузки, создаваемые фундаментом, стеновыми конструкциями, напольным покрытием, перекрытиями, крышей.  Чтобы найти вес любого из этих компонентов, нужно знать его пространственные размеры и удельную весовую величину использованного материала.

Эксплуатационные нагрузки включают в себя установленную в жилище технику, предметы мебели, хозяйственные коммуникации, а также суммарный вес жильцов. Нагрузки на перекрытия между этажами и на цоколь могут достигать 200 кг. Для чердака значение меньше – в районе 100 кг.

Вычислив вес, воздействующий на фундамент, нужно узнать несущую способность сваи ТИСЭ.  Ее определяют по таблице, зная сопротивление почвы. Последняя величина зависит от ее состава и размера частиц – параметров, определяемых при исследовании грунта перед строительными работами. Несущая способность определяется сопротивлением и диаметром свайного основания. Если поблизости нет грунтовых вод, рядом с расширенной частью вследствие проникновения состава из цемента формируется скопление грунтобетона. При достаточной толщине оно повышает несущую способность примерно в 1,5 раза. Но на практике для надежности следует брать расчетное значение.

Глубину бурения определить несложно – она зависит от уровня вымерзания грунта. Берется табличное значение, характерное для данного региона. Бурить почву нужно на 0,2 м глубже данной отметки.

Уход за бетонной конструкцией

Уход за бетонной конструкцией нужен, чтобы свести к минимуму пластическую усадку материала, обеспечить защиту от преждевременного высыхания и разрушения структурных связей из-за резкой смены температуры.

Для этого на поверхности бетонного раствора создают увлажненный компресс из опилок и накрывают сверху пленкой. Раз в три дня защитный слой поливают водой из лейки (капельный полив) и заново укрывают полиэтиленом.

Зимний уход за бетоном заключается в вынужденном обогреве с помощью минеральной ваты или пенопласта. Иногда с этой целью в раствор при замешивании добавляют противоморозные модификаторы.

После того, как бетон наберет необходимую прочность, приступают к возведению ростверка по стандартной технологии для свайного фундамента с железобетонной лентой.

Технология устройства фундамента ТИСЭ

Последовательность работ по устройству фундамента ТИСЭ:

  • Подготовка участка, вынос осей. Дом будет опираться на висячий ростверк, значит, для каждой стены нужно вынести 3 оси, по центру будущей скважины и по наружной и внутренней стороне ростверка. Объем земляных работ сводится к минимуму. Планировать участок придется только при наличии сложного рельефа с крутыми перепадами. Но плодородный слой почвы на глубину 30-35см рациональнее будет снять. Разметка проводится как обычно, при помощи обносок и шнура.
  • Бурение скважин. По технологии рекомендуется начать вручную с лидерной лунки в виде приямка 0,2-0,3 м для погружения коронки. Начинают бурение с зафиксированным или снятым плугом. По мере заполнения приемника породой бур достают и вытряхивают землю. По достижению проектной глубины плуг освобождают и продолжают вращать без нажима, при этом нож создает «купол». Необходимо соблюдать вертикальность, особенно на склонах и контролировать работу при помощи уровня. Отверстие для сваи можно немного сместить по оси, если встретиться крупный камень.
  • Опалубка. В зависимости от бюджета опалубкой может послужить асбоцементная труба, полимерная (ПВХ или ПЭ) труба, а также цилиндр, изготовленный из гидроизоляционного или кровельного материала, например, рубероида. Причем нужно учесть, что асбестоцементная труба, при том, что сначала добавит жесткости, впоследствии может быть разрушена агрессивными грунтовыми водами. Высоту опалубки нужно выполнить таким образом, чтобы запустить сваю в тело ростверка не менее, чем на 5-8 см.
  • Армирование. Армировать сваю нужно согласно технологии, каркасами, состоящими из продольных и поперечных стержней. Для продольных рабочих стержней применяют арматуру периодического профиля класса А-2(А300) и А-3(А400) диаметром 8-16 мм. Выпуски рабочей арматуры должны быть не менее 40 см, при устройстве ростверка они будут загнуты в тело бетона и связаны с основным каркасом. Поперечное армирование выполняется из гладкой арматуры класса А-1(А240) диаметром 6-8 мм в форме круга или многоугольника с периодом 35 — 50 см по вертикали.Вся арматура должна быть в бетоне, и необходимо обеспечить всей арматуре защитный слой, применив фиксаторы, не допускающие контакта арматуры с опалубкой.

Бетонирование. Процесс затруднен малым диаметром опалубки и торчащими прутками каркаса. Используют подвижную бетонную смесь с заполнением скважины частями и уплотнением с помощью наконечника глубинного вибратора. После заливки до нужного уровня еще раз уплотняют вибратором и/или штыкуют арматурным стержнем.

  • Обеспечить уход за бетоном сваи. Не допускать пересыхания и переувлажнения оголовка.
  • Выполнение ростверка ничем не отличается от выполнения висячей ленты. Иногда нижний щит опалубки заменяют увлажненным песком, уплотнив его послойно по 100 мм, а затем песок надежно укрывают слоем гидроизоляционного материала, чтобы не дать цементному молочку из бетона уйти в песок. После того, как бетон ростверка наберет прочность, песок необходимо выгрести из-под ростверка, иначе при пучении грунта давление снизу может оторвать ростверк от свай.

По сравнению с ростверком мелкозаглубленного ленточного фундамента высота ростверка ТИСЭ меньше, поэтому отверстия для ввода коммуникаций и вентиляции выполнить в нем невозможно, поскольку это ослабит конструкцию.

Устройство ростверка ТИСЭ намного проще, чем ленты. И опалубку можно заполнять одновременно, по кругу. Бетонирование и уход за бетоном проводят по стандартной технологии.

На настоящее время технология ТИСЭ является самой экономичной, и позволяет значительно сократить время строительства и трудозатраты.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
