Строительство стропильной системы вальмовой крыши своими руками: подготовка и этапы монтажа

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Вальмовая крыша – преимущества и недостатки

Плюсы:

минимальное сопротивление ветровой нагрузке относительно двухскатной кровли. Поскольку все скаты наклонные, ветер не создает разрушительного давления на фронтоны;

большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька;

возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома;

эстетическая привлекательность.

Минусы:

• сложность расчета и монтажа;
• более высокая стоимость реализации проекта;
• уменьшение площади чердачного помещения (в частности в месте установки диагональных опор);
• невозможность устройства мансарды;
• естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

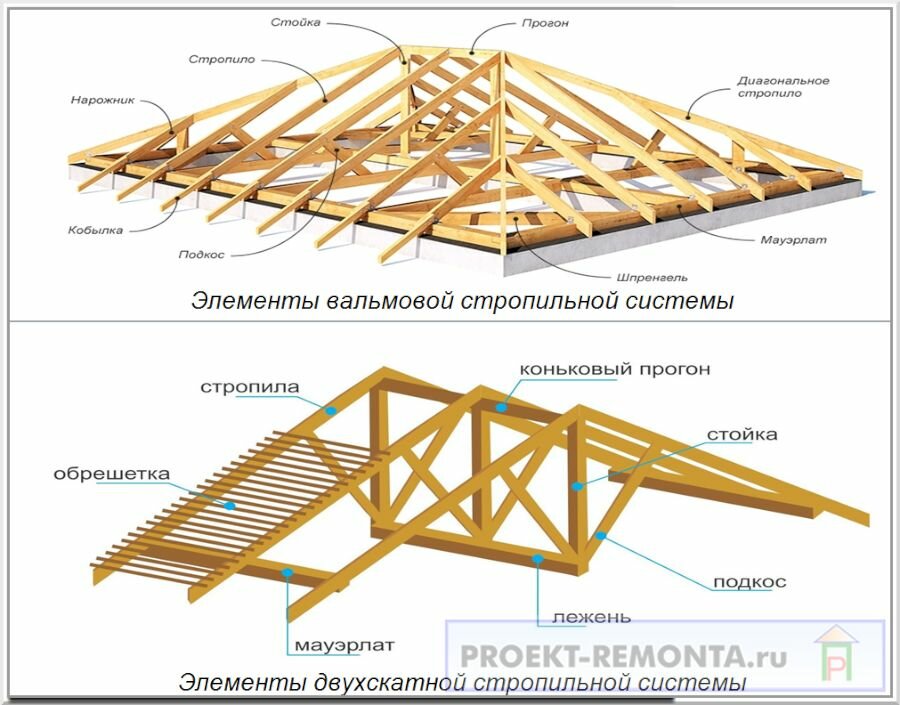

Конструкция стропильной системы

Система стропил является своеобразным каркасом крыши. Все узлы и элементы должны обладать достаточной жесткостью для выдерживания нагрузки при распоре и сдвиге. Конструкционные элементы изготавливают из дерева, чтобы кровля имела легкий вес. Материал необходим качественный, с небольшим числом трещин и сучков. Для мауэрлата, прогона и подушек берут сорта твердых пород дерева.

В систему стропил входят следующие элементы:

• Мауэрлат – своего рода фундамент кровли, служащий опорой. Благодаря ему вес одинаково распределяется по периметру постройки. Это толстая балка, прикрепленная к стене, уложенная строго параллельно балке конька.
• Ноги стропил. Определяют внешний вид верха дома и уклон крыши.
• Коньковый прогон. Это брус, положенный в горизонтальном положении, на котором закрепляют стропила.
• Боковой прогон. Аналогичен коньковому, но фиксируется по центру стропильных ног на скате.
• Затяжка. Соединяет крайние стропила, чтобы они не расходились.
• Подкос (ноги под стропами). Состыковывается с лежнем и стропильной ногой, что делает его более стойким.
• Лежень. Устроенный поверху внутренней стены постройки, параллельно коньку, брус. Служит для установки подкоса и стойки.
• Конек крыши. В этом месте соединяются скаты кровли, набивается сплошная обрешетка для повышения прочности.
• Свес. Часть крыши, ограждающая стены от контакта с большим объемом атмосферных осадков.
• Кобылки. Устанавливаются для увеличения длины стропил, если их не хватает при монтаже свесов.
• Обрешетка. Сплошная или из реек, служащая основой для кровельного материала.

Важно выбрать подходящие методы соединения участков системы, качественно их соединить с общей кровлей для стойкости к расчетной нагрузке. Рекомендуем. Рекомендуем

Рекомендуем

Стропильная система и мауэрлат

При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.

В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.

Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.

Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.

Далее последовательно:

Самостоятельный монтаж вальмовой крыши

Реализацией проекта является монтаж той конструкции, которая была разработана в проекте. Работа сложная, но необходимо придерживаться проработанной технологии. Большую помощь в монтажных работах может оказать умелый и сообразительный помощник.

Расчёт параметров

Расчёту подлежат в основном длины стропильных балок. В перечень исходных параметров входят габаритные размеры здания, предполагаемый угол наклона скатов, длина свесов, сведения о снеговой нагрузке. Считать можно на основе теорем геометрии и правил тригонометрии. В справочниках и нормативных материалах приводятся рекомендации по значению параметров, которые выбирает сам строитель. При расчёте учитывается тип конструкции крыши, потребности к использованию подкрышного объёма для жилья или организации кладовки, наличие или отсутствие в «кровельном пироге» утеплителей и его состав. Существуют программы-калькуляторы, в которые следует ввести исходные данные, а они уже сами рассчитают искомые параметры. Онлайн-калькулятор определит объём строительных материалов, необходимых для строительства крыши различной формы по заданным параметрам. Калькулятор рассчитает углы наклона кровельных скатов, прочность стропильной системы. Будет представлено количество кровельного и подкровельного материала и обрешётки. Кроме стропил в проекте закладывается по одной центральной стропильной ноге для вальмовых скатов, а в боковых их число определяется в зависимости от длины боковой стороны дома.

Материалы и инструменты

Перед началом работы нужно укомплектовать полный список материалов и собрать комплект необходимых для работы инструментов.

Основным материалом является древесина высокого качества и хорошо просушенная, которая пойдёт на создание стропильной системы. Профессионалы предпочитают и рекомендуют ель, сосну, лиственницу. Брус и доски желательно приобретать равного сечения, это существенно упростит работы по их соединению. Для скрепления деталей потребуются крепёжные изделия – гвозди и саморезы разных размеров, анкерные болты, большие скобы. Этот вид крепежа потребуется применять после усадки здания. Следует закупить набор всевозможных креплений различной формы, применяемых для повышения прочности соединений двух и более деталей. В наборе должны быть специальные скользящие крепления для соединения стропил с мауэрлатом, назначение которых в том, чтобы предупредить деформацию кровли при усадке здания. Для полного монтажа крыши необходимы кровельные материалы, утеплитель, пароизоляционная плёнка.

ФОТО: stroim-domik.orgМеталлические крепления для соединения конструктивных элементов стропильной системы

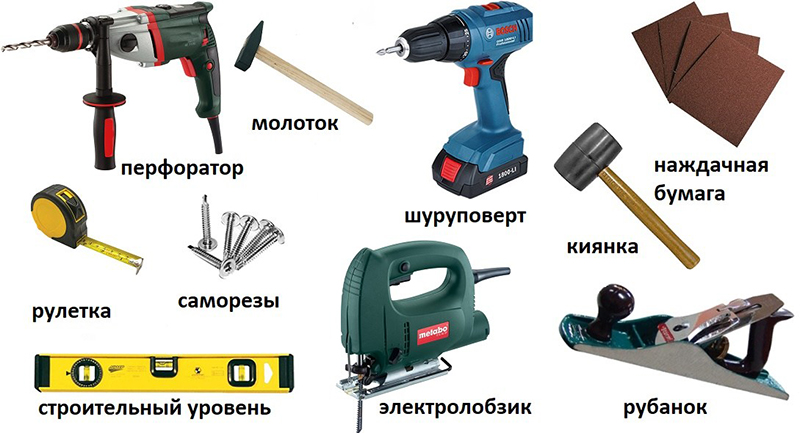

Перечень инструментов – стандартный, плотницкий. Потребуются пара молотков, киянка, гвоздодёр. Для работы с деревом нужны ручные пилы по дереву для продольной и поперечной резки, три рубанка разного размера – фуганок, средний размер и маленький, набор различных стамесок для выдалбливания пазов, электропила (циркулярка) и электролобзик, шуруповёрт и электродрель с перфоратором и с набором бит и свёрл. Нужны инструменты и приспособления для разметочных работ – строительный уровень, отвес, рулетка, линейка и угольник.

ФОТО: obzorstroy.ruНабор плотницких инструментов

Способы крепления нарожника

Нарожники изготавливают из цельного материала. Для обеспечения жесткого крепления выполняют подпиливание верхнего края данного элемента в одной области с накосными стропилами. Установка стропил дополнительно усиливается металлическими деталями. Нарожники монтируют на силовой каркас кровли, за счет чего происходит опирание стропил, что значительно увеличивает надежность и безопасность кровли. Для увеличения несущей способности стропильной системы применяют следующий метод:

• Выполняют усиление всех сторон нижней плоскости стропильного элемента брусками с сечением 50х50 мм. Монтаж стропил следует выполнять из хорошо подсушенного дерева, предварительно обработанного специальными антисептиками.
• Если выполнена установка стропил на мауэрлат, их удлиняют за счет дополнительных элементов — кобылки, которые служат навесом над стеной.

Этапы сборки

Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

• Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
• Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.

• Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.

• Усиливают диагональные стропила шпренгельными фермами. Стягивают смежный стороны мауэрлата схваткой, упирая в нее нижнюю часть шпренгеля. Верхнюю часть подставляют под диагональные стропила.

• Монтируют рядовые стопила. Сначала устанавливают фронтальную и тыльную пару ног, между ними натягивают тросик и, выравнивая по нему, укладывают остальные.

• Устанавливают нарожники. Берут одну доску, примеряют, размечают на ней выпилы под мауэрлат и диагональные стропила. Половину нарожников изготавливают по этому лекалу, а остальные в зеркальном отображении. Прикрепляют с помощью гвоздей или уголков. Концы стропил оставляют неподрезанными.

• Между диагональными стропилами натягивают нить и подравнивают стропила таким образом, чтобы их длина формировала свес 40-50 см. Монтируют ветровую доску.

• Настилают обрешетку. Схема обрешетки выбирается согласно рекомендациям к конкретному типу кровельного материала. Для мягкой, рулонной кровли изготавливают сплошную из листов ОСБ, а для металлочерепицы и профнастила подходит решетчатая обрешетка.

Грамотный расчет, подробный чертеж и качественная установка – залог долгой службы и надёжности стропильной системы крыши.

Шаг 2. Монтаж стоек и опорных балок

После установки мауэрлата переходим к установке опорных балок и стоек. Для стоек используют брусья сечением 10*15 см, а для балок подойдет сечение повыше. Для стойкости и долговечности конструкции нужно придерживаться соотношения 1:2 при расчете ширины и высоты соответственно.

Хотя для каркасно-щитовых домов допустимо не использовать опорные балки — монтируются только стропила с шагом, идентичным для стропил. Если же вальмовая крыша монтируется на каркасно-щитовом сооружении, то опорные балки можно не задействовать – достаточно будет стоек, расположенных с таким же шагом, с которым будут устанавливаться сами стропила. А вот как выглядит конструкция вальмовой крыши без стоек на практике:

Самый простой вариант обустройства — конструкция с центральной опорой. Т.к. использование затяжек из-за равной длины стропильных ног затруднительно и «ворует» полезное пространство, в качестве основной опоры можно использовать балку. Монтировать ее стоит в области конька, и именно на неё будут опираться стропильные ноги. Сама балка будет хорошо удерживаться при помощи вертикальных стоек

Важно при этом, чтобы вертикальные опоры балки находились на несущей стене, либо же на очень прочном перекрытии

А вот для малых площадей, когда пролет крыши менее четырех метров, использование стоек не обязательно, но тогда лучше взять несколько затяжек, хотя это и не рекомендуется.

Для четырехскатных крыш вальмового типа система монтажа схожа, только вместо бруса нужно взять центральную опору или же создать замкнутый каркас из балок и стоек.

Следующий этап – монтаж стропил. На них будет ложиться большая нагрузка, поэтому необходимо использовать брусья с сечением выше, чем у рядовых стропил. При этом нет четкого порядка по установке стропил: можно начать с рядовых, а потом перейти к накосным.

Помните, что самый важный элемент, который влияет на всю конструкцию – стропильные ноги, которые должны быть цельными. В случае, когда это невозможно, два бруса нужно срастить металлической накладкой размером не менее полутора метра. К слову, про то, как и из чего сделать стропила для вальмовой крыши самостоятельно у нас на сайте есть отдельная подробная статья https://krovgid.com/proekt/raschet-valmovoj-kryshi.html.Рассчитать размеры стропильных ног можно по специальным таблицам.

Все стропила сверху нужно крепить к коньковому прогону. Он всегда располагается по продольной оси дома. Центральные основные стропила крепят на мауэрлат и края конька, обычно по две штуки на каждый из боковых скатов:

Есть у вальмовой крыши диагональные стропила — особые элементы, которых не встретить в односкатном или двускатном варианте. Другое их название — накосные. От обычных стропил они отличаются большей длиной и тем, что служат опорой также для укороченных стропил, так называемых полуног или нарожников. Ввиду этого накосные стропила всегда несут нагрузку минимум в полтора раз больше, чем обычные. И их нередко делают спаренными, ведь удвоенное сечение способно нести нагрузку больше, балка получается длинной, но не разрезанной, а в ход можно пустить те же доски, что и для обычных стропил.

Накосные, или диагональные стропила, опираются на окончание конькового прогона и угол мауэрлата в количестве четырёх штук. В итоге на каждом из коньков должны сходиться по пять стропил сразу: центральное вальмовое, по два накосных и диагональных.После чего фиксируем уже промежуточные стропила. Их крепят по боковым скатам, и тоже опирают на мауэрлат и конек. Но здесь уже не ограничено количество — все зависит от шага установки, и порой в крышах с коротким коньком они и вовсе отсутствуют.

Следующий вид — укороченные стропила. Нижним концом они опираются на мауэрлат и накосные ноги. Причем длина таких стропил меняется в зависимости от места монтажа, а количество не ограничено.

И, наконец, нарожники, количество, размеры и расположение которых такое же, как у боковых укороченных стропил.

К самому коньку такие стропила обычно присоединяют при помощи большого количества гвоздей:

При этом гвозди хорошо сочетать с металлическими пластинами:

К слову, за рубежом чаще используют пластины, нежели стропила:

Расчет

Для уклона ската до 30° стропило считается изгибаемым элементом. Формула расчета по определении его толщины, при заданной ширине (h), несложная:

b = 6M/(Rxh²),

где R — сопротивление древесины изгибу (для сосны 130 кг/см2), а M — максимальный изгибающий момент.

Самое сложное:

это определение максимального изгибающего момента, который зависит от совокупной нагрузки и конфигурации стропильной системы. Вычислить его неспециалисту можно, но непросто. Тем более, что после определения размеров необходимо проверить соответствие стропила нормативному прогибу на самом длинном участке, который должен быть не больше 0.5% от его длины. Если такого соответствия нет, то один из размеров увеличивают и проводят расчет заново.

Обычно конструктивно выбирают для стропила доску толщиной 50 мм (b). И часто авторы пишут о достаточной ширине в 150 мм (h), но это не всегда так. Например, у крыши с углом в 30° и суммарной длиной пролета в горизонтальной проекции 4.5 м (1.5+3), для рассчитанной ранее совокупной нагрузки, ширина стропильной ноги должна быть 160 мм (ближайшая стандартная доска — 175 мм) и это при условии, что есть дополнительная точка опоры. Если она отсутствует, то расчетный прогиб будет больше нормативного.

Поэтому нельзя действовать «интуитивно», особенно для капитальных построек, а лучше расчет провести либо самостоятельно с помощью соответствующих программ, либо доверить это специалисту.

Даже в первом случае будет лучше, чтобы в этом участвовал человек знающий, который сможет внести необходимые коррективы в чертежи, для усиления конструкции и обеспечения необходимой прочности.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крыши	Краткое описание
Классическая	Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.
Шатровая	Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крыша	Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
Полувальмовая	Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Проектирование конструкции

Как выбрать угол ската:

• Боковые углы и вальмовые скаты чаще всего имеют одинаковый уклон, но могут и различаться. Если уклон одинаков, то нагрузка будет распределяться равномерно.
• Угол уклона должен быть от 20 до 45 градусов. Если крыша монтируется в регионах с большой снеговой нагрузкой, то скат делают круче. Если дом будет находиться в месте, где дуют сильные ветра, то уклон должен быть не больше 30 градусов.
• Нижние границы скатов будет зависеть и от типа кровли.
• Для вальмовых крыш лучше использовать штучный кровельный материал, потому что при монтаже листовой кровли будет много отходов.

Как рассчитывается высота конька:

• К коньку будет сходиться промежуточные стропила и они же, только размещенные по диагонали.
• Высоту конька следует находить по формуле:H= d*tqα  Где d – это ширина здания, tqα – угол ската.
• Конек должен размещаться строго по оси продольной.

Как определить длину конькового прогона:

• Если угол уклона вальмового и бокового ската одинаковый, то длина стропил в центре системы также должна быть одинаковой.
• Край конькового прогона должен находиться от торца стены здания на том же расстоянии, что и прогон от параллельных торцов.
• Рассчитать длину конькового бруса можно, если вычесть из длины дома его ширину. Находиться он должен только по центру.
• Коньковый прогон делается из тех же материалов, что и стропильные ноги в центральной части. Вырезаться вертикальные стойки должны с учетом ширины брусков. Верхний край конька размещается на высчитанной высоте.
• Коньковую раму лучше всего усилить, используя диагональные подкосы.

Как определить длину стропильных ног в центре:

• Если будет определена высота конькового прогона и его промежуток от мауэрлата, то можно высчитать и длину стропил, находящихся в центре.
• Расчет ведется по теореме Пифагора. Нужно высчитать гипотенузу, она и будет длиной стропил в центре. Высота – это катеты, ширина – это основание.
• Длина промежуточных стропил рассчитывается точно так же.
• Чтобы соединить стропила, необходимо высчитать его угол, по следующей формуле: В=90◦-α.
• Соединить их можно и по-другому – внахлест, тогда коньковый прогон будет находиться снизу. Но в этом случае надо рассчитывать размеры и высоту, как стропил, так и стоек. Высшая точка тогда – это прямое пересечение досок, находящихся вверху во всей стропильной системе.
• Можно определить и удлинение стропил, если они понадобятся для формирования карнизного свеса. Существует для этого формула: ▲L=k/cos α, где k – это ширина карнизного свеса, а cos α — угол уклона кровельного покрытия.
• Общую длину ноги стопил можно найти, суммировав L и ▲L.
• Длина ног стропильных по диагонали находится с помощью теоремы Пифагора. Где стропило, находящиеся по диагонали – это гипотенуза с основанием, которая будет равняться ½ ширины дома, а высота приравнивается к длине центральной вальмовой стропилы.

Как определить шаг установки стропил:

• Нагрузка на крышу в основном приходится на стропильные ноги. Если их шаг будет небольшим, то в сечении будет использоваться поменьше пиломатериалов.
• Определить шаг можно по специальной таблице. Найти ее можно в любой строительной методичке либо форумах.

Расчет нагрузки на стропильные ноги:

• Нужно знать следующие параметры:
  • Угол ската;
  • Вид покрытия крыши;
  • Снеговую нагрузку;
  • Уровень ветра.
  • Высоту строения в коньке;
  • Степень открытости земельного надела;
  • Шаг стропил.
• Определяется нагрузка.

Расчет длины нарожников и шаг их установки:

Чтобы рассчитать эти данные, необходимо знать длину центрального стропила и использовать формулу:

L1=2/3 * L

Рассчитав все эти параметры, можно определиться с количеством материала. Чтобы закупить нужное количество кровельного материала, нужно высчитать площадь покрытия: ΣS=ΣL*(2B +4 k), где ΣL –сумма длин стропил, В – длина дома, k – ширина карнизного свеса.

Материалы для установки:

• Стропильные ноги из бруса;
• Мауэрлат из бруса различных параметров от 100*100 до 150*150;
• Коньковые брусы, прогоны, лежаки различных параметров;
• Ригели из досок 50*100 либо 50*150;
• Кобылки и подкосы из доски 50*100;
• Стойки из бруса 100*100 либо 150*150;
• Доски подшивные, ветровые или торцевые – 20*100 либо 25*150;
• Деревянная обрешетка.
• Слой пароизоляции.
• Теплоизоляционное покрытие.
• Слой гидроизоляции.
• Дощечки деревянные для обрешетки.
• Сама кровля.

Несущие конструкции крыши

Стропильная система – конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.

Ферма – конструкция из скрепленных между собой брусьев или стержней.

Стропило (стропильная нога) – элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.

Стропила наклонные – имеют упор на концах и средней частью (в одной или нескольких точках).

Стропила висячие – опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).

Конёк – верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.

Коньковая схватка – кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.

Мауэрлат – брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.

Стойка – отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.

Бабка – центральная стойка, которая упирается в конёк.

Подкос – стойка под углом.

Ригель – отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.

Затяжка – бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.

Кобылка – отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.

Слега – направляющая под натуральную черепицу.

Основание кровли – поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.

Обрешётка – подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.

Контробрешётка – бруски минимальным сечением 30×50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.

Черновой настил – настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.

Обрешётина – элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска – 30×50 мм.

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

• Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
• Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
• Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
• Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
• Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.
