Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

Конструктивные особенности и разновидности вальмовых крыш

Рассмотрим, чем отличается вальмовая крыша, что это такое, и каковы особенности её строения. Существует довольно много разновидностей вальмы, но все они являются модификациями одной из четырех конструкций.

Шатровая

Все ребра кровли сходятся в одной точке, поэтому коньковый брус отсутствует. Шатровые крыши не очень практичны и применяются преимущественно на культовых или хозяйственных сооружениях.

Шатровая вальмовая крыша фото

Классическая прямая вальма

Угловые стропила попарно сходятся к одной точке на коньке. Боковые поверхности кровли представляют собой трапеции, а фронтальные – треугольники. Эта конструкция наиболее распространена, и пользуется самой высокой популярностью. Устройство вальмовой крыши такого вида, ее расчет и процесс возведения проще чем шатровой или ломанной, а потому её возведение возможно без помощи специалистов.

Полувальма

Отличается тем, что фронтальные части кровли по высоте меньше, чем боковые. Существует два варианта полувальм – датский и голландский. Различия между ними хорошо видны на рисунке ниже. Полувальмовые крыши используют для увеличения чердачного объема или для создания мансардного жилого пространства. Вальмовая крыша, фото которой представлено ниже, широко применяется и в нашей стране.

Конструкция вальмовой крыши с фронтонами

Ломанная вальмовая крыша

Представляет собой сложную конструкцию с включением дополнительных декоративных элементов, множества переломов поверхности кровли и т.д. Ярким примером таких кровель могут служить традиционные здания в японском или китайском стиле. Учитывая сложность расчета и монтажа, повышенный расход материала и стоимость работы, такие конструкции сегодня встречаются довольно редко.

Ломанная вальмовая крыша фото

Финишное покрытие пирог из металочерепицы

При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами. При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.

Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.

Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.

Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.

Работы ведутся по схеме:

• После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.

• Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.

• После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.

• Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.

• Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.

Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.

Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.

При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.

Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.

Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.

Теперь вы знаете ответ на запрос: Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

• молоток;
• кровельные гвозди;
• мел;
• оловянные ножницы;
• рабочие перчатки;
• правильная обувь;
• ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку

Важно соблюдать пошаговую технологию

• Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
• Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
• Установите «край капли» на внешних краях вашей кровли.
• Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.

• Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
• Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
• Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
• Когда достигнете хребта крыши, установите хребтовую черепицу.
• Выполните отверстия под дымоход, вентиляцию.
• Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Основные этапы установки кровельной черепицы выглядят следующим образом.

Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
Установите гидроизоляцию

Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
Установите проблесковый маячок и водосточные желоба.

• Используйте качественный металл для водосточных желобов.
• Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
• Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

• нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
• какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
• какой металл для крыши наиболее оптимален;
• какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

• Определите шаг крыши, который поможет определить тип используемой металлической кровли.
• При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
• Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
• Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
• Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Сооружение стропильной конструкции

Особенностью строения является совмещение двух технологий в сооружении стропильного каркаса..

Выполненный по правилам монтаж вальмовой крыши предопределяет использование характерных именно для нее компонентов, это:

Накосные стропила. Это своеобразное продолжение конькового прогона, направленное под углом к горизонту и к внешним углам постройки. В точке перехода стандартного конька в вальмы происходит некое раздвоение и наклон балки. Накосы также называют диагональными стропилинами, ведь если смотреть на план крыши с вальмовыми скатами, то они проходят по диагонали.

Шпренгельные опоры. Стойки или конструкции с увеличенной площадью опирания, необходимые для обеспечения жесткости диагональных стропильных ног.

Полуноги. Укороченные стропилины или нарожники, опорой для которых служат накосные стропила. Они формируют плоскость вальм и угловых частей трапециевидных скатов.

Кроме перечисленных конструктивных элементов в сооружении принимают участие традиционные детали: коньковая ферма с лежнем внизу и балкой вверху, обычные стропила, укладываемые на мауэрлат и коньковый прогон, ригели и подкосы, требующиеся для обеспечения жесткости в случае перекрытия больших пролетов.

Подготовка диагональных стропилин

На диагональные стропильные ноги действует нагрузка, превышающая силу воздействия на традиционную стропилину в 1,5 раза. К тому же у накосов значительно больше длина. Потому домашнему умельцу, желающему собственноручно соорудить опорную систему, надо подумать об усилении накосных элементов.

Чтобы усилить диагональные ноги, в которых нуждается стропильная система вальмовой крыши, и обеспечить их жесткость:

В изготовлении используют попарно сшитые доски

За счет спаривания ощутимо повышается жесткость и несущая способность важного в конструкции элемента. Такое решение позволяет увеличивать длину накосного стропила наиболее рациональным способом, превратив его в неразрезную балку

Использование дополнительных опор. Диагональную стропилину в одной или двух точках укрепляют дополнительными опорами. Вариант дополнения зависит от перекрываемого пролета. Если длина не превышает 7,5 м, то укрепление будущего хребта вальмы производится только одним подкосом, если больше, то кроме подкоса устанавливается опорная стойка.

Установка шпренгеля. Шпренгельная опора или конструкция применяется в качестве третьей опоры, если длина диагональной стропилины превышает 9 м. Ставят ее посредине пролета.

Подкосы верхом упирают в накосные стропилины на расстоянии, равном четверти пролета, низом они опираются на лежень коньковой фермы.

Ее располагают ближе к углу вальмовой крыши примерно на таком же расстоянии.

Для верхнего опирания диагональных стропильных ног выполняют три запила. Этот узел буквально вычерчивают на вспомогательном бруске. Потом, убедившись, что начерчено правильно, его переносят на спаренную вальмовую балку.

Сначала вычерчивают угол для обеспечения плотного прилегания верха накоса к консоли коньковой балки, затем – два боковых угла: для прилегания к торцу конька и к встречному диагональному стропилу.

Вариант опирания пятки накосной стропилины зависит от выбранной схемы сооружения каркаса: для наслонных стропильных ног делают врубку, для висячих элементов ничего выбирать не нужно, их фиксируют металлическими скобами к мауэрлату или верхней обвязке обустраиваемой коробки.

Изготовление нарожников

Укороченные стропилины изготавливаются по фактическим размерам, так как безошибочно сделать их заранее по проектным данным невозможно.

Чтобы не расходовать попусту пиломатериалы, черновую доску прикладывают на крыше к месту будущей установки и вычерчивают линию запила и врубки.

Использование шпренгеля

Если строится вальмовая крыша своими руками, опытные кровельщики рекомендуют ставить шпренгель.

Приспособление напоминает перевернутую букву Т. В случае укладки классической или цементно-песчаной черепицы шпренгель усиливают двумя подкосами. В итоге он становится шпренгельной фермой.

Особенности конструкции вальмовой крыши

висячая стропильная система вальмовой четырехскатной крыши

Расчет и строительство вальмовой крыши существенно сложнее возведения односкатных и двухскатных конструкций. Четырехскатная вальмовая крыша имеет два ската в форме трапеции, и два треугольных ската (вальма). Такая конфигурация позволяет противостоять высоким ветровым нагрузкам, надежно защитить строительные конструкции от внешних воздействий. Кроме того, получившееся просторное мансардное помещение может использоваться в качестве жилого (окна для естественного освещения монтируются на скатах кровли).

Четырехскатная крыша с коньковым прогоном может возводиться двумя способами: с наслонными или висячими стропилами. Использование наслонных позволяет сделать крышу более легкой, упрощает расчет и монтаж. Но в этом случае требуется, чтобы у строения имелась несущая средняя стена.

Висячие стропила при строительстве вальмовой крыши могут применяться при небольшой ширине здания и отсутствии внутренних стен. Эксплуатационная нагрузка передается на наружные стены постройки.

Висячие стропила крыши вальмового типа опираются либо на балки перекрытия, либо на мауэрлат. Проектирование стропильной системы требует точных расчетов и составления подробных чертежей с указанием принципов монтажа крепежных узлов.

Для небольших зданий правильной геометрической формы расчеты можно выполнить самостоятельно, в других случаях рекомендуется обратиться к профессионалам, так как погрешности проекта станут причиной существенного снижения надежности крыши при эксплуатации.

общий вид вальмовой крыши

На первом этапе расчетов необходимо выбрать угол наклона вальмовой крыши, что напрямую влияет на ее высоту. Для системы с висячими стропилами оптимальный угол наклона составляет 40 – 60°. Чем выше будет расположен конек, тем больше материала потребуется для возведения крыши. При этом высокая крыша – лучший вариант для регионов, для которых характерно большое количество осадков. Более пологая кровля имеет меньшую парусность и лучше противостоит ветровым нагрузкам.

При выборе угла наклона вальмовой крыши рекомендуется придерживаться правила «золотой середины» и исходить из эстетических соображений.

Можно выбрать угол наклона скатов, и исходя из этого, рассчитать высоту расположения конька. Либо наоборот, определить желаемую высоту крыши, а затем вычислить угол ее наклона.

название элементов вальмовой крыши

Выполняя расчет вальмовой крыши, требуется обеспечить правильное позиционирование конькового прогона. Он должен располагаться строго параллельно несущим боковым стенам, точно по центральной оси здания и равноудалено от торцевых стен. В противном случае центр тяжести крыши будет смещен, что приведет к неравномерному распределению нагрузки на стропильную конструкцию и несущие стены, что чревато деформацией и разрушением крыши.

Чертежи, подготовленные в рамках разработки проекта, должны содержать информацию о расположении, сечении, форме и размерах всех элементов стропильной системы. Учитывается их вид и конструктивные особенности, особенности крепления, ширина пролета, длина конька, высота крыши.

Варианты опирания стропил вальмовой крыши

Выше описан классический вариант вальмовой конструкции, где опорой служит мауэрлат. Но существует вариант, когда в качестве опоры используются балки перекрытия. Монтаж системы начинается так же с мауэрлата, только балки выходят за стену, образуя вынос, а не упираются в него. Монтаж стропильной системы аналогичен, не изменяется последовательность действий, только стропила опираются не на мауэрлат, а на балки перекрытия внизу и вверху наслонным образом на конек. Конструкция вальмовой крыши с опиранием стропил на балки перекрытия не уступает по прочности классической.

Чем отличается вальмовая крыша с висячими стропилами? Только опиранием стропил. Стропильная система, включающая в себя балки, закрепленные на потолочном перекрытии с двух внешних стен, отличается тем, что использованы стропила, которые не опираются на мауэрлат, а фиксируются ригелями в верхней части на расстоянии 60см от конька и затяжками внизу рядом с основой.

Стропильная система вальмового типа сложна, но если внимательно рассмотреть её устройство, уделить время на просмотр видео по этой теме, то справиться с её возведением можно. Было бы желание

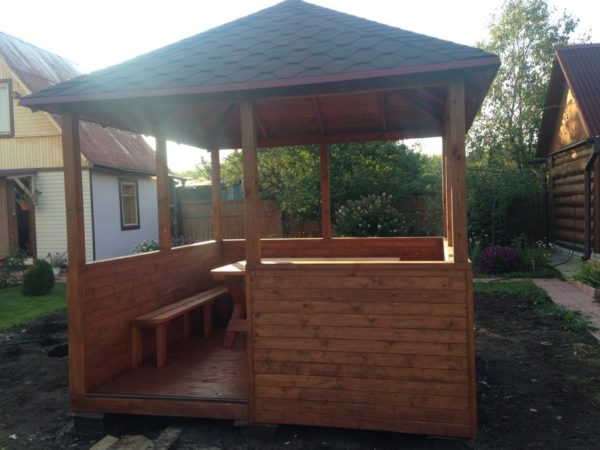

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

• веса всех стропил и их дополнительных элементов;
• массы кровельного покрытия и гидроизоляции;
• уровня климатических нагрузок, слоя снежных масс;
• веса строителей, обслуживающих крышу;
• нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.
2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.
4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.
6. На завершающем этапе работы крепят кровельный материал.

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

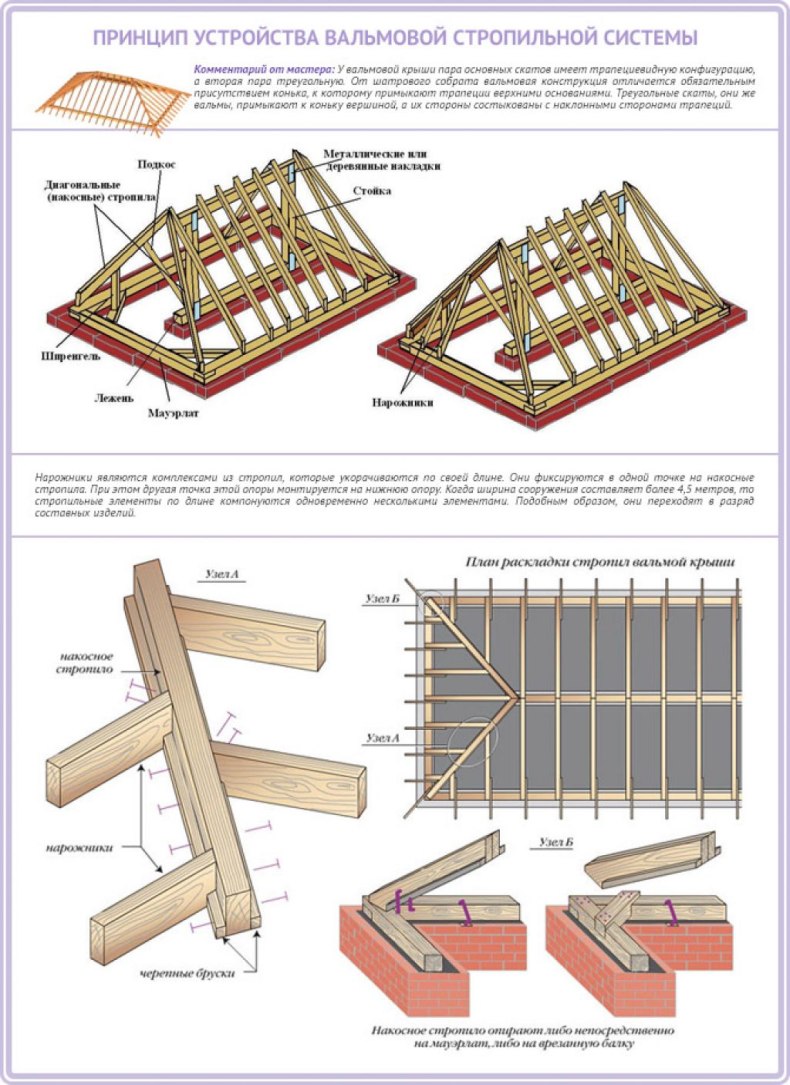

Принципы устройства стропильной конструкции

Принцип устройства стропильной системы вальмовой крыши мало чем отличается от установки стропил для двускатной кровли. Тем не менее, есть некоторые нюансы, которые отличают именно вальмовую кровлю от остальных систем.

 При сборке стропильной системы вальмовой кровли очень важно соблюдать технологию, основное правило которой — древесина только хвойных пород. Причем подготовительной просушке при отборе лесоматериала уделяют максимум внимания

Как правило, влажность не должна выходить за двадцатипроцентный порог.
 В зависимости от размеров дома, могут понадобиться стропила такой длины, которых найти будет проблематично. Это издержки конструкции. В этом случае необходимо сращивать стропильные ноги. Стропила могут фиксироваться между собой любым способом, главное, соблюдать инженерные нормы, которые должны быть учтены в чертеже.
 Антисептическая обработка стропил — обязательный этап подготовки материала, а проводят его за несколько дней до начала сборки стропильной системы
В случае, когда планируется устройство мансардного этажа, следует уделять особой внимание стойкам, которые будут служить каркасом для простенков и стен.

Как установить стропила на балки?

Установка стропил на балки — это один из этапов строительства крыши дома или другого сооружения. Этот процесс требует точности и аккуратности, чтобы обеспечить правильное расположение стропил и обеспечить прочность крыши в целом. Вот пошаговая инструкция, как установить стропила на балки:

1. Измерьте расстояние между балками: используйте линейку или измерительную ленту, чтобы измерить расстояние между балками, на которые вы планируете установить стропила. Это поможет определить длину стропил, которые вам нужно будет подготовить.

2. Подготовьте стропила: используя пилу, отрежьте стропила нужной длины. Убедитесь, что концы стропил обрезаны под правильным углом, чтобы они точно прилегали к балкам. При необходимости обработайте концы стропил ножом или шкуркой, чтобы они были гладкими.

3. Установите первое стропило: поставьте первое стропило на балку таким образом, чтобы его конец совпадал с краем балки. При необходимости поправьте положение стропилы так, чтобы она была ровной и вертикальной. Затем закрепите стропило на балке с помощью строительных скоб или металлических уголков.

4. Установите остальные стропила: продолжайте устанавливать стропила на балки, оставляя расстояние между ними, которое вы измерили на первом шаге. Периодически проверяйте, что все стропила находятся на одном уровне и имеют одинаковый угол наклона.

5. Закрепите стропила между собой: когда все стропила установлены, закрепите их между собой, чтобы создать жесткую конструкцию. Для этого можно использовать дополнительные балки, расположенные вдоль стропил, или использовать специальные металлические соединители.

6. Закончите установку: проверьте, что все стропила надежно закреплены и находятся на правильном уровне. Если необходимо, отрежьте концы стропил так, чтобы они были ровными. Затем вы можете продолжать укладывать кровельные материалы.

Важно учитыв

…ть, что процесс установки стропил на балки может немного отличаться в зависимости от конкретной конструкции и материалов, которые вы используете

Важно следовать инструкциям производителя и выполнять все работы с соблюдением безопасности. Не забудьте также проверить, что крыша имеет правильный уклон для отвода воды, чтобы избежать проблем с протечками

Если у вас нет опыта работы с деревянными конструкциями, то лучше обратиться к профессионалам, которые смогут выполнить работу качественно и безопасно. Не стоит экономить на качестве материалов и работы, так как неправильная установка стропил может привести к опасным последствиям в будущем.

Схема стропильной системы вальмовой крыши. Что такое вальмовая крыша?

Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой

Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

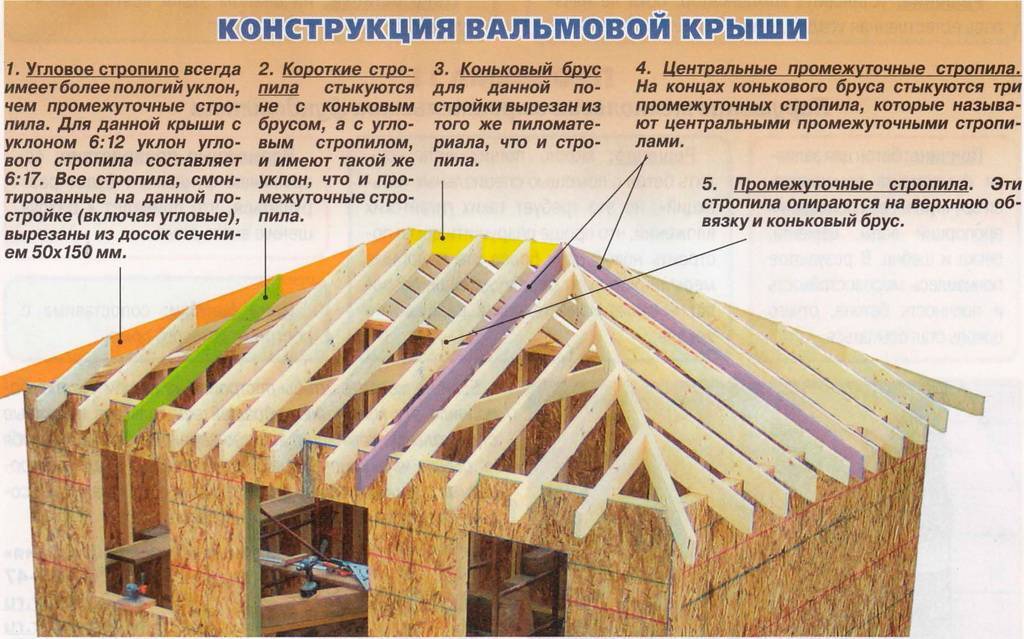

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши , как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

Конструктивные элементы вальмовой крыши

• После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
• Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
• Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
• Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
• Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
• Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
• Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
• Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.

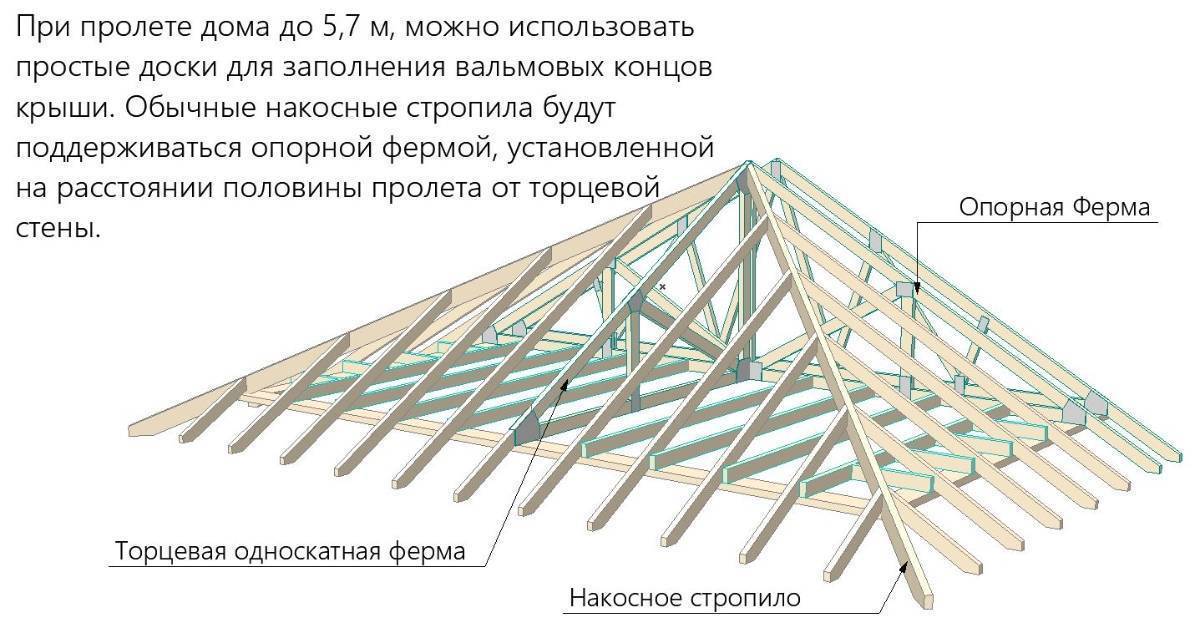

• Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
• Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

1. Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.

2. На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами.

3. На стойки устанавливают коньковый прогон, закрепляя его длинными гвоздями. К прогону крепят рядовые стропильные ноги при помощи металлических накладок или уголков.

4. Монтируют центральные промежуточные стропила на вальмовых скатах, а затем диагональные стропильные ноги из сдвоенных досок.

5. Закрепляют торцевые рядовые стропила, нарожники, кобылки и ветровую доску на одном или двух скатов.

6. Монтируют контр-обрешетку, а на нее полосами укладывают пароизоляционную мембрану и закрепляют строительным степлером.

7. Чтобы построить вальмовую крышу, чаще применяют мягкую кровлю, так как с ее помощью легче покрыть скаты сложной геометрии. Для кровельных материалов такого типа нужно сделать сплошную обрешетку из листов влагостойкой фанеры.
8. С помощью специального крепежа из нержавеющей стали с каучуковой шляпкой кровельный материал фиксируют на обрешетку. Располагают листы с нахлестом 10-15 см для защиты от проникновения влаги. Учтите, чем круче скат крыши, тем больше нахлест необходимо соблюдать.
9. После того, как кровельный материал уложен, крышу можно утеплить изнутри, оснастить окнами, водостоком и дымоходом.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.
