Как штробить стены под электропроводку: технология для непрофессионала

Фиксация подрозетника в бетонной стене

Подрозетник, как правило, фиксируют с помощью сухих смесей. Это может быть универсальная шпаклёвка или гипсовая штукатурка:

Шаг 1 – Очищаем отверстие от остатков бетона и пыли:

Шаг 2 – Разводим небольшое количество сухой смеси (я использовал Кнауф Фуген):

Шаг 3 – Подготавливаем подрозетник (убираем заглушку), заводим кабель внутрь и пробуем установить подрозетник в нишу :

Шаг 4 – Убедившись, что монтажу подрозетника ничто не препятствует, добавляем готовую смесь в нишу под подрозетник (если нет узкого шпателя, то можно просто одеть резиновую перчатку и сделать всё рукой):

Шаг 5 – Акуратно вдавливаем подрозетник в отверстие, выравниваем его, имеющиеся отверстия и полости шпаклюем:

Этап №5 – штробление стены

Размечайте две линии краев штробы при штроблении зубилом и молотком, иначе ваш штроб будет очень неровным

Порядок выполнения этого этапа зависит от выдранного инструмента. Штробить стены можно при помощи:

• штробореза;
• перфоратора;
• болгарки;
• молотка и зубила.

Штробление штроборезом

При помощи этого инструмента нарезать борозду можно в считанные минуты. Штроборез является модификацией обычной болгарки. Он оснащен двумя алмазными дисками и подошвой для перемещения вдоль стены. С целью удаления пыли в конструкции предусмотрен патрубок для подключения строительного пылесоса.

Расстояние между дисками и глубина врезания в стену регулируются. Штроборез – самый прогрессивный на сегодняшний день инструмент для нарезки бороздок в стенах, но, к сожалению, он очень дорог, поэтому покупать его для выполнения разовых работ расточительно.

Штробление перфоратором

• Вдоль разметки на расстоянии 10-20 мм сверлятся отверстия. Перфоратор на этом этапе работает в комбинированном режиме удара и сверления. Диаметр сверла подбирается по ширине штробы.
• Затем перфоратор переключается в режим «Удар», а сверло меняется на специальную лопатку (штробер). Насадка имеет изогнутую форму, ее конец заострен, а вдоль тела имеется желобок. Задача этой операции – убрать все перемычки между отверстиями.

Бороздка из-под перфоратора получается не совсем аккуратная, кроме того, на границе штробы могут отваливаться крупные куски штукатурки. Следует отметить, что для штробления монолита или плит, изготовленных из тяжелых бетонов, перфоратор не подходит.

Штробление болгаркой

• Устанавливается алмазный диск для работы по бетону.
• По разметке прорезаются две параллельные линии – границы бороздки.
• При помощи перфоратора выбивается тело стены, заключенное между прорезями.

При таком способе штроба получается гораздо аккуратнее, чем при выполнении одним перфоратором. Но в процессе работы болгарки образуется очень много пыли. Поэтому лучше работать вдвоем: один человек работает с болгаркой, а второй – со строительным пылесосом.

Молотком и зубилом

• При помощи этих нехитрых инструментов по границам штробы пробиваются углубления. Зубило при этом ориентировано вдоль линии разметки.
• Развернув зубило перпендикулярно направлению трассы и, разместив его между полученными канавками, постепенно выбивать тело стены до нужной глубины.

Это самый трудоемкий и малопроизводительный способ штробления. Кроме того на бетонных стенах использовать его нереально. Но в остальных случаях, если под рукой нет подходящего инструмента, этот способ можно применить (особенно, если предполагается пробить борозду небольшой длины).

Основные СНиП, ограничения и правила штробления стен в квартире и доме

Перед тем, как проштробить стену под проводку, нужно обязательно ознакомиться с нижеследующими нормами и правилами. Их нарушение может наградить вас, в лучшем случае, объемными работами, в худшем – травмами или потерей материальных ценностей после короткого замыкания и воспламенения. Рассмотрим подробнее нормы СНиП 3.05.06-85, а также рекомендации опытных строителей.

Штробление можно осуществлять только параллельно несущим конструкциям здания, никаких изгибов, углов. То есть, вы можете делать только горизонтальные и вертикальные штробы от розетки и распределительных коробок. Это правило соблюдают все строители, чтобы при последующем ремонте в новом помещении не повредить проводку. Пользователю тоже необходимо это знать, чтобы не пробить гвоздем от полки для книг или картины кабель в стене. Штробление, которое выполняется вдоль перекрытия, должно осуществляться на расстоянии 15 сантиметров и не более. При вертикальной прокладке нужно отступить по 10 см (или более) от дверных проемов, окон или углов. Если в помещении проходит газовый трубопровод, от него отступают не менее 40 сантиметров. Все эти нормы направлены, в первую очередь, на вашу безопасность, чтобы проводка не повреждалась. От 20 до 26 мм – это допустимая глубина залегания проводки, она не должна размещаться глубже. Согласно СНиП длина одной отводки от распределительной коробки не должна превышать 3 метра. Если у вас  розетки далеко от распределительной коробки, старайтесь делать минимум разворотов. К любому месту вы должны дойти не более чем за 1 угол. От коробки ведете прямую, потом спускаете вертикаль к выключателю или розетке. Чем больше «углов», тем больше вероятность перегрева провода, в результате возникает риск короткого замыкания

Особенно важно избегать углов при прокладке алюминиевого провода – со временем он становится ломким. В стенах панельных домов нельзя делать штробы, а также в любых других несущих элементах конструкции

Это исключение не касается легких перегородок

В стенах панельных домов нельзя делать штробы, а также в любых других несущих элементах конструкции. Это исключение не касается легких перегородок.

Нормы и ограничения при штроблении стен под проводку

Помимо уже упомянутых выше норм, которые касаются расположению штроб, существует еще ряд ограничений на штробление стен. На несущих стенах запрещается (точнее, имеет жесткие ограничения) горизонтальное штробление, но допускается прокладывать вертикальные бороздки, не разрушающие арматуру. Прежде всего, это относится к монолитно-панельным домам. В таких домах нельзя прокладывать электропроводку по полу без стяжки. Этот запрет распространяется и на потолок. Запрещены углубления в горизонтальных швах и под стеновыми панелями внутри помещения. На панелях, имеющих монолитную структуру, разрешается резать бороздки лишь в штукатурке, чтобы не снижать прочности.

Перфоратор + болгарка – насколько эффективно взаимодействие?

Как подготовиться к работам?

Болгарка

Использовать болгарку для штробления стен под электропроводку очень удобно. Она отлично покажет себя в работе по различным поверхностям: ей под силу и бетон, и кирпич. Приобретение алмазного диска делает резку качественной. Есть и недостатки: в процессе работы образуется очень много пыли, которую трудно вымыть, и невозможность контроля глубины распила.

И, если с первым можно справиться с помощью строительного пылесоса, то второй целиком и полностью будет зависеть от вашей сноровки. Кстати, при работе с болгаркой обязательны средства защиты: очки, респиратор и перчатки. Технология работы проста: по разметке пропиливаются продольные края углубления. Затем с помощью перфоратора с насадкой-лопаткой выдалбливается центральная часть борозды. Канавка получается ровной и красивой.

Особенности штробления

Нарезка штробы имеет свои нюансы и нестандартные ситуации, при возникновении которых существуют, отличающиеся от общих, стандарты и правила.

Штробление стен под кондиционер

Чтобы установить бытовой кондиционер, который имеет два стандартных блока, понадобится штроба с особыми размерами. Ширина такой бороздки не менее 60мм, глубина — 50 мм.

Это нужно для того, чтобы вся проводка и другие элементы, необходимые для подключения кондиционера, свободно поместились в штробу и при этом не повредились.

Штробление деревянных стен

Правила техники пожарной безопасности запрещают штробить стены в деревянных зданиях, это касается и бань. При коротком замыкании возникает риск воспламенения стен от проложенной в них электропроводки. В этом случае используются специальные кабель-каналы.

Штроба в кафельном полу

Иногда приходится прокладывать проводку по уже приклеенной кафельной плитке. Такая работа выполняется только болгаркой или штроборезом с установленными на них алмазными дисками. Перфоратор или дрель не подойдут для этой цели, так как их применение может привести к появлению в кафеле сколов и трещин.

Монолитные стены

Штробление в монолитной основе может быть опасным для всей конструкции строения. Это связанно с тем, что все стены такого здания несущие и создают единую конструкцию. Их каркас из арматуры соединен друг с другом. Любое его нарушение может привести к катастрофическим последствиям.

Такие работы выполняются только в случае крайней необходимости, с получением соответствующих разрешений и с привлечением специализированных организаций.

Организация должна иметь лицензию на проведение штробления в монолитных стенах, профессиональный и исправный инструмент, квалифицированных работников.

Штробление потолка в панельном доме

Можно ли вообще штробить потолок и пол в панельном доме? Чтобы ответить на этот вопрос, нужно обратиться к ГОСТу и пункту запрещающем нарушение целостности конструкции строения, из-за которых может произойти обрушение.

Проведение таких работ в панельном доме подходит под этот пункт и несет в себе риск обрушения. Отсюда вывод: штробление потолка и пола в панельном сооружении запрещено.

Но специалисты все же допускают, что одиночная борозда имеющая глубину не более 10 мм., для подключения точки освещения, возможна, если других способов разместить проводку нет.

Как избавиться от пыли?

Защитить от большого количества пыли сможет инструмент идущий в комплекте с пылесборником. Тратиться на такое оборудование для проведения одного сеанса штробления нет смысла. Избежать сильного запыления помогут некоторые советы от профессионалов:

• Во время изготовления штробы использовать воду для смачивания места резки. Вода может подаваться по шлангу или при помощи напарника, который будет лить ее из любой тары.
• Использовать бытовой пылесос для сбора мелких частиц.
• В месте проведения работ закрыть поверхность пленкой.
• На дверь повесить мокрую ткань, а перед ней положить влажный коврик. Это поможет минимизировать попадание пыли и грязи в соседние комнаты.

Принимая во внимание советы и рекомендации специалистов, следуя нормам и не нарушая правила, штробление поверхности можно произвести самостоятельно. Исключая те случаи, где без помощи профессионалов всё-таки не обойтись

Какой лучше выбрать детектор скрытой проводки?

Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция

Как провести проводку в квартире своими руками?

Как закрепить провода силового кабеля на стене — все способы

Универсальный набор инструментов для электрика — собираем чемодан электрика

Делаем открытую ретро-проводку своими руками

Штробление стен под трубы своими руками

Штробы под систему водоснабжения или отопления очень часто делают на несущих стенах, что может привести к ослаблению конструкции здания. Поэтому следует знать несколько правил:

• Глубина борозды на несущей стене не должна превышать более чем на одну третью толщины самой стены, а в монолитных домах штроба должна располагаться не глубже залегания связывающей арматуры.
• Пробитые в несущих стенах борозды, после укладки в них трубопровода, необходимо очень тщательно заделывать песчано-цементным раствором и следить, чтобы не образовывались пустоты, которые негативно сказываются на прочности стены.

Штробление бетонной стены под трубы

Как правило, при штроблении несущих стен, особенно бетонных, применяется два инструмента, болгарка и перфоратор. Первым делом, строительным карандашом размечают план борозд под ИС. Потом с применением болгарки или штробореза прорезаются две параллельные прямые канавки, после промежуток между канавок, выбивается перфоратором или зубилом. Будет проще, если вы нанесёте поперечные прорезы. Это облегчит выемку лишнего из штробы, т.к. в этом случае будут откалываться небольшие кубики.

Рассмотрим основные инструменты, применяемые при штробление стен своими руками

Выбор инструмента для проделывания борозд

1. Использование ручного инструмента – молотка и зубила,
2. Штробление перфоратором,
3. Резка штроб болгаркой в кладке,
4. Применение штробореза.

Проделывание канавок с помощью молотка и зубила

Метод не требует применения дорогостоящего электроинструмента, но при этом является крайне трудоемким, занимает много времени. К очевидным его недостаткам можно отнести низкое качество борозды и невозможность (точнее, безрезультатность) ее проделывания в железобетонных стенах, в отличие от кладки.

Использование перфоратора

Далее тактика действий зависит от материала стены:

• Если материал более податливый, например, кирпич или газобетон, то промежутки между отверстиями можно также устранить сверлом, только поставив его под углом. Границей сверлений будут служить линии, проведенные под планку,
• Если в дело вступает бетон или железобетон, то можно использовать специальную насадку – лопатку. По форме она напоминает зубило и в режиме молотка выбивает остатки материала из канавки.

Главным преимуществом перфоратора является выделение малого количества пыли. Недостатков также вдоволь:

• Не очень высокое качество штробы в бетоне,
• Возможность отколоть лишние куски стены, особенно при работе лопаткой,
• Высокий уровень шума,
• Сравнительно долгое время работы.

Применение угловой шлиф машинки – болгарки

Это один из наиболее быстрых и аккуратных методов, но он также имеет свои недостатки, в числе которых:

• Повышенный уровень пыли,
• Необходимость использования алмазных отрезных дисков.

Использование штробореза

• Отсутствие пыли (очень низкий уровень),
• Возможность регулировки ширины и глубины реза.

Главным недостатком этого метода является дороговизна самого инструмента и комплектных отрезных дисков с алмазным напылением (определить их можно по соответствующему обозначению).

Фиксация электрического кабеля в штробе

Когда штроба готова можно приступать к прокладке электрического кабеля, но теперь возникает вопрос – как зафиксировать кабель в штробе?

2.1 Фиксация кабеля в штробе использованием специального дюбель-хомута:

В самой штробе просверливаем отверстия с интервалом 40-50 см буром диаметром 6 мм, а затем одеваем дюбель-хомут на кабель и вставляем в просверленное отверстие.

Изначально проложив кабель в штробе будут видны «проблемные» места, где кабель выпирает наружу, там в первую очередь его и нужно зафиксировать

Также вместо дюбель-хомута можно использовать стяжки, но обязательно с отверстием под саморез, как на фото ниже:

2.2 Фиксация кабеля в штробе с использованием самодельного крепежа:

Для фиксации кабеля я изготовил из остатков профиля для ГКЛ небольшие пластинки и просверлил в них отверстия, а затем также с помощью дюбель-гвоздя (можно использовать и простой дюбель и саморез) зафиксировал кабель. Весь процесс показан на фото ниже:

Шаг 1 – Используем ножницы по металлу и кусок профиля для ГКЛ:

Шаг 2 – Нарезаем небольшие пластинки:

Шаг 3 – Просверливаем в пластинках отверстия:

Шаг 4 – Буром диаметром 6 мм делаем отверстия внутри штробы и устанавливаем дюбель:

Шаг 5 – С помощью самореза и пластинки фиксируем кабель в штробе:

2.3 Фиксация кабеля в штробе с использованием гипсовой шпаклёвки:

В данном случае можно использовать универсальную шпаклёвку Кнауф Фуген или гипсовую штукатурку типа Кнауф Ротбанд. Суть метода заключаетя в том, что вы точечно фиксируете кабель в штробе небольшим количеством смеси, как правило, это делается там, где кабель постоянно выпадает из штробы.

Часто задаваемые вопросы электриков

Вопрос №1. Что такое строительный или отбивочный шнур?

В качестве отбивочного шнура можно использовать бельевую веревку или шпагат.

Вопрос №2. Можно телефонные линии расключать в распределительной коробке проводами электропитания?

Нет разметка для всех информационных линий, телефоны , радио, кабеля телевидения, прокладывается отдельно от силовых кабелей. У всех линий свои распределительные коробки.

Вопрос №3. Какие порошки надо использовать для пропитки отбивочного шнура?

Практически порошки любой строительной смеси, мел, гипс, колер для цветной побелки, даже обычный цемент. Главное условие чтобы цвет стены, на которой делается разметка, имел яркий контраст относительно цветом порошка, тогда линии будут четко видны.

Вопрос №4. Можно на отдельных участках провода собрать в жгут и сделать штробу более глубокой и менее широкой?

Не рекомендуется глубокие штробы на отдельных участках могут привести к разрушению стены.

Вопрос № 5. Что такое ПУЭ и где его взять?

ПУЭ ( правила устройства электроустановок) один из руководящих документов которым руководствуются при прокладке проводки. Купить можно в специализированных магазинах  технической литературы, найти в интернете, взять почитать у знакомого специалиста в области энергетики.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

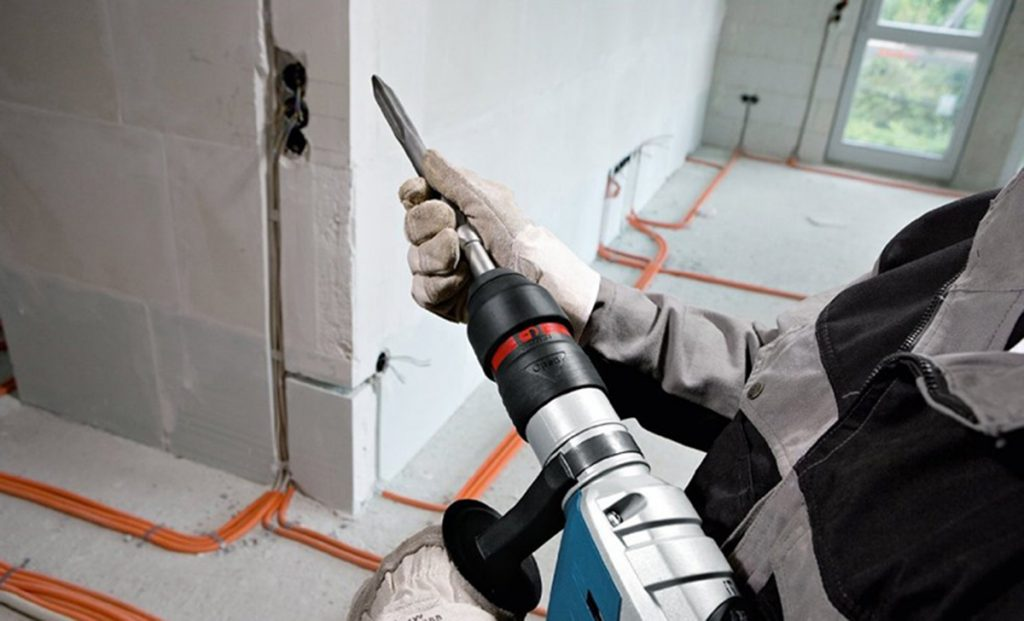

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

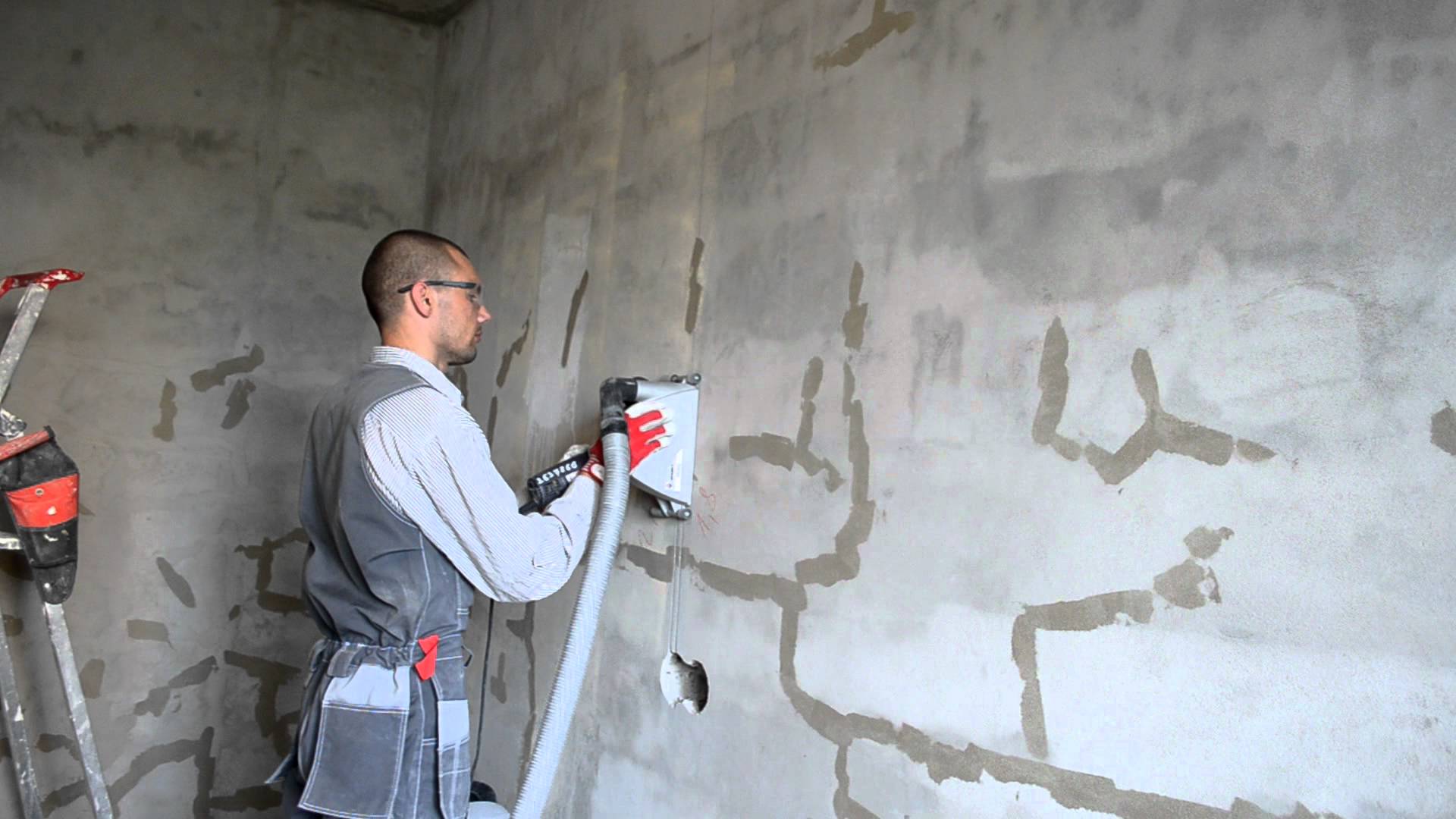

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

https://www.youtube.com/watch?v=RtIUVKq2bYk

Какие конструкции запрещено штробить?

Главный вопрос, который возникает у неопытного строителя – «Можно ли штробить несущую стену?». Если речь идёт о наружных несущих стен и перегородках, штробление проводить разрешается, так как они имеют большую толщину и прочность, которая позволяет без последствий выдерживать нагрузки перфорирующего оборудования. Чего нельзя сказать про внутренние несущие стены каркасно-панельного типа. Для проведения таких работ необходимо получить разрешение у муниципального комитета по строительству.

Штробу в полу перекрытия панельного дома также делать запрещается. При необходимости прокладки проводов сделайте бетонную стяжку и предусмотрите в ней место для кабеля. Штробить потолок можно только по кратчайшему пути к светильнику. Делаются ли штробы в железобетонных перегородках? Нет. Это приводит к появлению в конструкции трещин и неблагоприятным последствиям. В крайнем случае, если необходимо сделать штробу, проделывается неглубокая канавка, чтобы не повредить армирующий каркас.

Монтируя электропроводку в бане или деревянном доме, обойдитесь без штробления. Стены таких зданий изготавливаются из дерева или бруса, материал придётся не штробить, а пилить. Это сложный процесс, который занимает много времени и сил. Поэтому применяется монтаж открытой электропроводки. Это же правило касается и деревянных напольных покрытий. Провода укладываются за доски, ДСП-панели, плинтусы, утеплитель.

Стены из гипсокартона – тонкий и хрупкий материал, поэтому проводить в них горизонтальные или вертикальные штробы для прокладки кабеля не получится. Как и в случае с деревом, провода укладываются в гофре или между профилями. А вот сделать в гипсокартоне отверстие под розетку или выключатель допускается. Для этого используйте коронку

Последние материалы, на которые бы хотелось обратить внимание – газобетон и пенобетон. В них штробу делают при помощи ручного штробореза, который стоит около 1000 рублей

В любом случае в каждом регионе правила штробления стен могут отличаться, поэтому предварительно рекомендуем с ними ознакомиться.

Конкретные особенности штробления

Далее мы рассмотрим детально штробление стен из разных материалов.

Чем делать штробы в древесине

Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:

1. Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
2. Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.

Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.

Чем проделать канавки под проводку в газобетоне

В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.

Штробление стен из кирпича

Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.

Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.

Штробление гипсокартона

Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.

Штроба в кафельном полу

Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.

Нюансы с несущими стенами

Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.

Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.

Штробление стен под кондиционер

Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.

Штроборез

Необходимые материалы и инструменты

Для получения борозд в стенах из несгораемых структур выбирается комплект инструментов из списка:

• слесарное или строительное зубило и молоток;
• электрическая дрель или перфоратор;
• угловая шлифовальная машина с набором абразивных дисков;
• специальный электрический штроборез (или бороздодел).

Поскольку оборудование имеет высокую стоимость, то при проведении ремонта своими силами для поиска кабелей применяют индикаторную отвертку. Устройство позволяет найти проводку с глубиной залегания не более 15 мм и не реагирует на слаботочные магистрали и кабели с двойной изоляцией.

Зубило с молотком

Технология используется при выполнении коротких борозд или срочного ремонта. На стену наносят границы канала, а затем прорезают канавки зубилом, вручную регулируя глубину и интенсивность подачи инструмента. Методика не используется при резке кирпичных перегородок, ударные нагрузки нарушают монолитность кладки и вызывают частичное или полное обрушение стены.

Зубило с дрелью

Для получения борозды необходимо высверлить ряд отверстий диаметром 10-30 мм (в соответствии с шириной паза) с шагом 15-20 мм, расположенных вдоль линии штробы. Оставшиеся перемычки выбивают зубилом, полученный канал имеет неровные кромки и неравномерную глубину. Недостатками технологии являются низкая производительность труда, невозможность выполнения борозд в кирпичных стенах и большое количество пыли и грязи, выбрасываемых в помещение инструментом.

Болгарка

Угловая шлифовальная машина с абразивным кругом позволяет резать различные строительные материалы и не создает ударных нагрузок на перегородки. После выполнения параллельных надрезов центральную часть выбивают зубилом. Недостатками методики являются шумность, пыль, которая попадает в помещение, неравномерность глубины резки и риск срыва инструмента. Некоторые мастера дорабатывают оборудование, устанавливая двойной круг и защитный щиток с патрубком для подсоединения гибкого шланга пылесоса.

Перфоратор

Для резки борозд в патрон перфоратора устанавливают специальную насадку (например, бур или лопатку) из высокопрочной стали. Затем мастер проходит инструментом вдоль линий разметки, но полученные пазы имеют неравномерное сечение. Для повышения качества работ необходимо предварительно высверлить отверстия, а затем выбить перемычки лопаткой.

Штроборез

Самое высокое качество резки борозд под электропроводку достигается при использовании специального инструмента с электрическим приводом и окном для удаления пыли строительным пылесосом. Оборудование оснащено эргономичными рукоятками и визиром, позволяющим прокладывать канавки по намеченным линиям. В конструкции штробореза предусмотрены регуляторы для изменения глубины и ширины паза. После резки необходимо выбить центральную часть борозды тонким зубилом, канавки имеют ровные кромки и корректную геометрическую форму.

Болгарка с перфоратором

Поскольку специальный инструмент отличается высокой ценой (от 5,5 тыс. руб. за бюджетные модели китайского производства), то для ремонта используют комплект из угловой шлифовальной машинки и перфоратора. После разметки стен прорезают канавки необходимой толщины и глубины, а затем удаляют материал стальной лопаткой, зажатой в патрон перфоратора.

Методы резки, штробления бетона

Скрытая проводка в квартире или частном доме считается оптимальным вариантом. Но при ее монтаже приходится резать бетон, из которого в квартире сделаны стены, а это очень прочный материал. На данный момент сделать это можно двумя способами:

1. С использованием мокрой резки, которую выполняют под непрерывной водяной струей, предотвращающей образование пыли и охлаждающей режущий инструмент. Один из вариантов обеспечения непрерывной подачи воды — закрепить на стене шланг, чтобы постоянно смачивать диск. Если поблизости нет водопровода, можно приспособить пластиковую бутылку, проделав несколько отверстий в крышке. Необходимо смачивать одновременно диск и место разреза. При этом нельзя допускать, чтобы вода попала в инструмент.
2. Сухой резкой, предполагающей использование в рабочем процессе пылесоса. При его отсутствии приходится выполнять сухую резку с короткими перерывами, давая пыли возможность осесть. Пылевая завеса осложняет работу. Впрочем, перерывы требуются и при использовании пылесоса, чтобы дать инструменту немного остыть. Быстрый нагрев диска не позволяет резать бетон глубоко. При каждом способе резки бетон применяются разные алмазные диски. Выбирая диск надо иметь в виду, что алмазным отрезным кругом сухорезом можно выполнять и резку с водой. Алмазным дискам, предназначенным для влажного реза, требуется водное охлаждение, поэтому их нельзя использовать, когда режешь на сухую.
